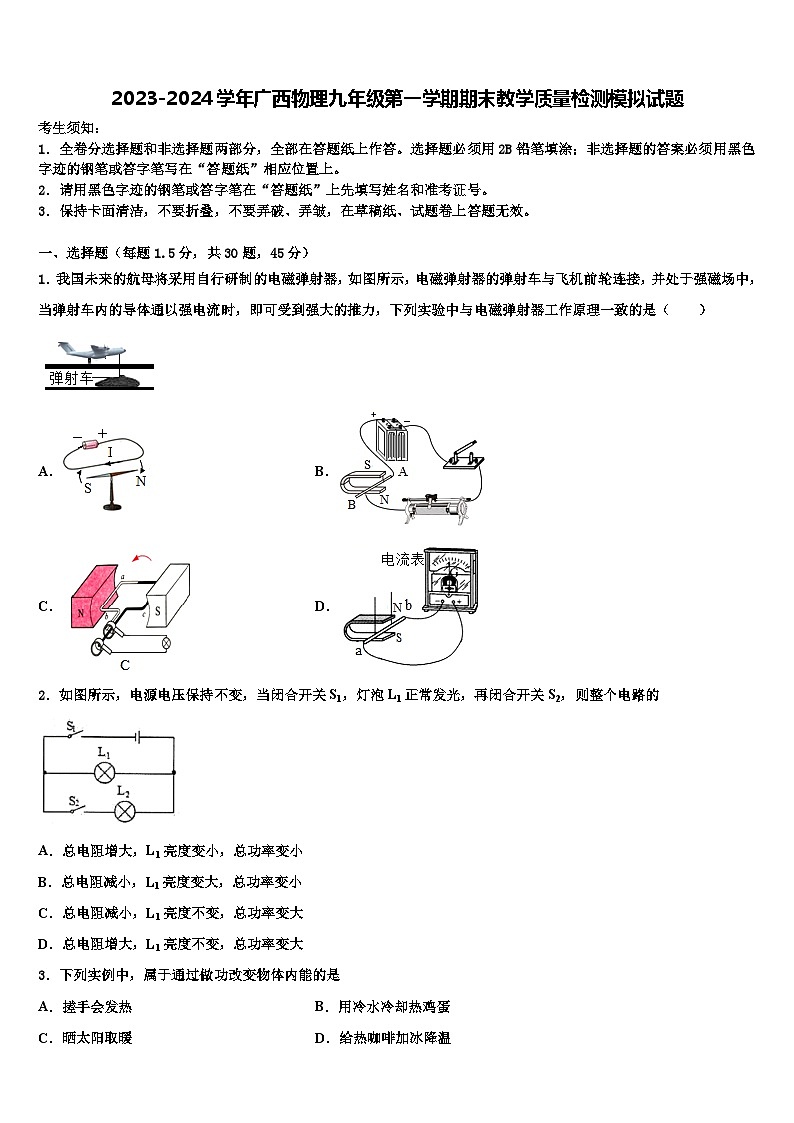

2023-2024学年广西物理九年级第一学期期末教学质量检测模拟试题

这是一份2023-2024学年广西物理九年级第一学期期末教学质量检测模拟试题，共25页。

2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．我国未来的航母将采用自行研制的电磁弹射器，如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，下列实验中与电磁弹射器工作原理一致的是（ ）
A．B．
C．D．
2．如图所示，电源电压保持不变，当闭合开关S1，灯泡L1正常发光，再闭合开关S2，则整个电路的
A．总电阻增大，L1亮度变小，总功率变小
B．总电阻减小，L1亮度变大，总功率变小
C．总电阻减小，L1亮度不变，总功率变大
D．总电阻增大，L1亮度不变，总功率变大
3．下列实例中，属于通过做功改变物体内能的是
A．搓手会发热B．用冷水冷却热鸡蛋
C．晒太阳取暖D．给热咖啡加冰降温

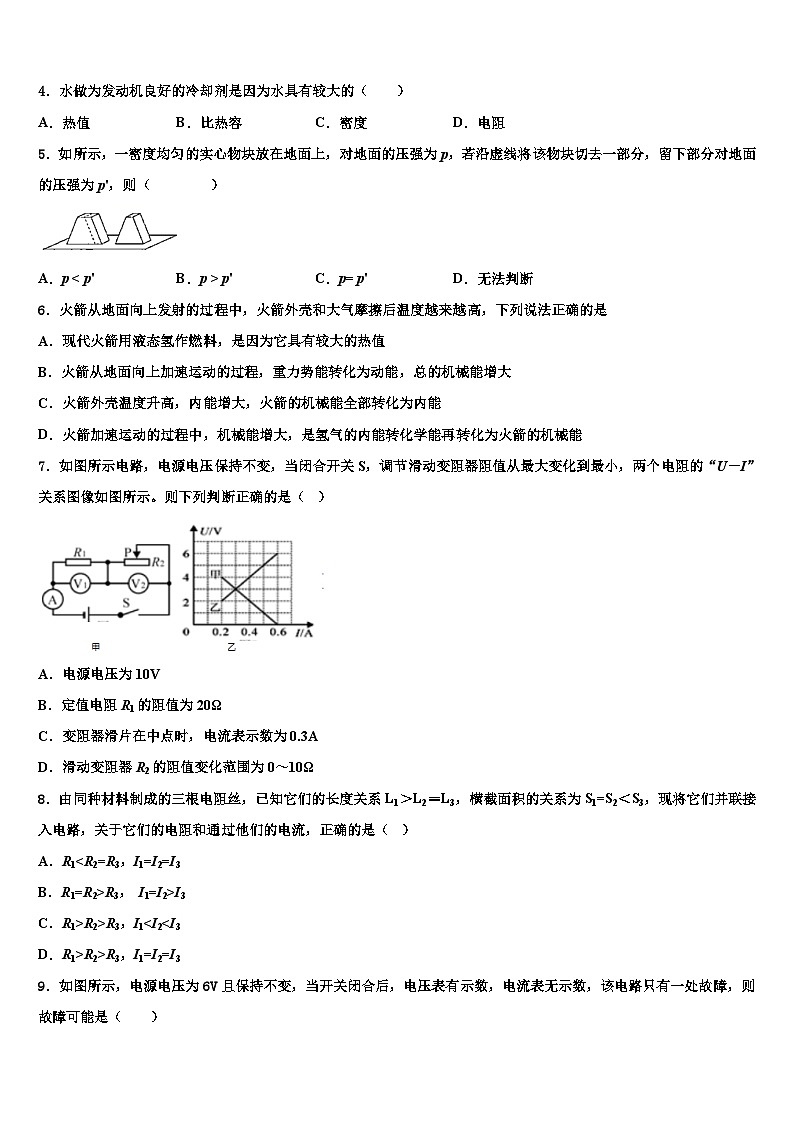

4．水做为发动机良好的冷却剂是因为水具有较大的（ ）
A．热值B．比热容C．密度D．电阻
5．如所示，一密度均匀的实心物块放在地面上，对地面的压强为p，若沿虚线将该物块切去一部分，留下部分对地面的压强为p'，则（ ）
A．p < p'B．p > p'C．p= p'D．无法判断
6．火箭从地面向上发射的过程中，火箭外壳和大气摩擦后温度越来越高，下列说法正确的是
A．现代火箭用液态氢作燃料，是因为它具有较大的热值
B．火箭从地面向上加速运动的过程，重力势能转化为动能，总的机械能增大
C．火箭外壳温度升高，内能增大，火箭的机械能全部转化为内能
D．火箭加速运动的过程中，机械能增大，是氢气的内能转化学能再转化为火箭的机械能
7．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．变阻器滑片在中点时，电流表示数为0.3A
D．滑动变阻器R2的阻值变化范围为0～10Ω
8．由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1=S2＜S3，现将它们并联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）
A．R1B．R1=R2>R3， I1=I2>I3
C．R1>R2>R3，I1D．R1>R2>R3，I1=I2=I3

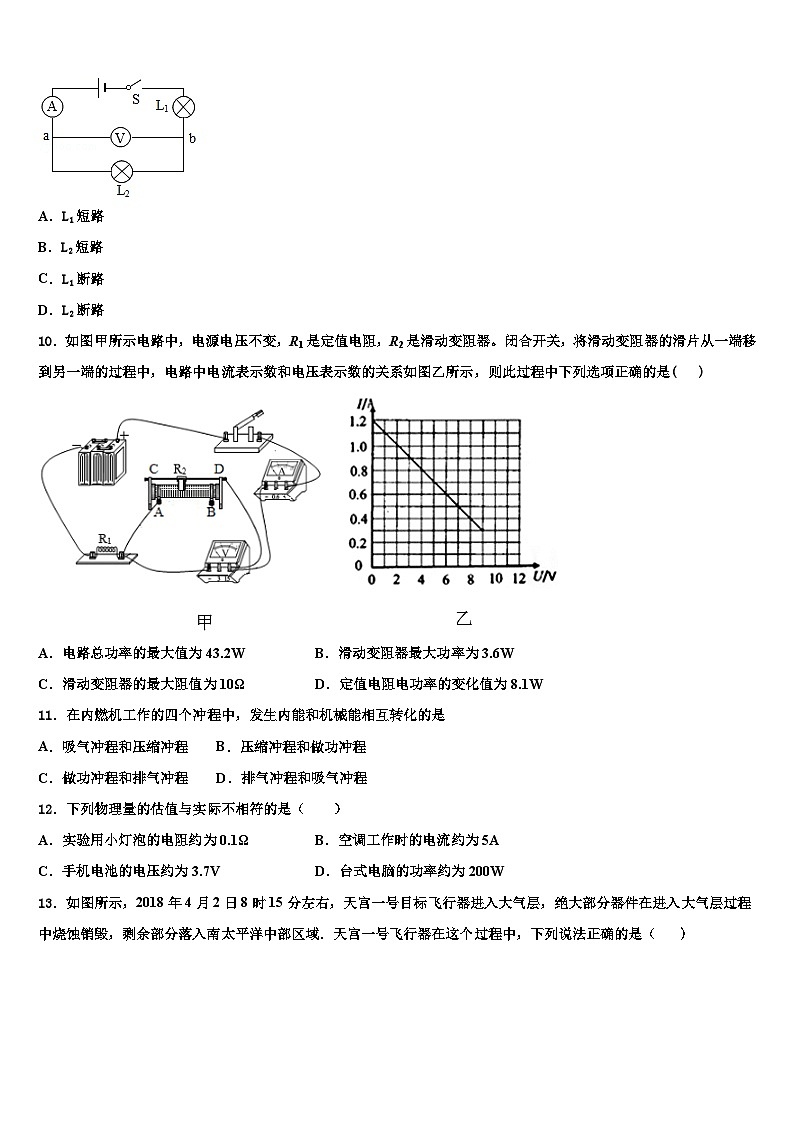

9．如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是（ ）
A．L1短路
B．L2短路
C．L1断路
D．L2断路
10．如图甲所示电路中，电源电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关，将滑动变阻器的滑片从一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则此过程中下列选项正确的是( )
A．电路总功率的最大值为43.2WB．滑动变阻器最大功率为3.6W
C．滑动变阻器的最大阻值为10ΩD．定值电阻电功率的变化值为8.1W
11．在内燃机工作的四个冲程中，发生内能和机械能相互转化的是
A．吸气冲程和压缩冲程 B．压缩冲程和做功冲程
C．做功冲程和排气冲程 D．排气冲程和吸气冲程
12．下列物理量的估值与实际不相符的是（ ）
A．实验用小灯泡的电阻约为0.1ΩB．空调工作时的电流约为5A
C．手机电池的电压约为3.7VD．台式电脑的功率约为200W
13．如图所示，2018年4月2日8时15分左右，天宫一号目标飞行器进入大气层，绝大部分器件在进入大气层过程中烧蚀销毁，剩余部分落入南太平洋中部区域．天宫一号飞行器在这个过程中，下列说法正确的是（ ）
A．动能和重力势能都增加
B．机械能保持不变
C．内能是通过做功的方式改变的
D．减少的重力势能全部转化成内能
14．如图所示，小明家的四种家用电器，其中额定功率高于400W的是（ ）
A．电热水壶B．电视机
C．电风扇D．台灯
15．两个自由悬挂的带电轻质小球A、B，静止后如图所示，那么小球A一定带
A．正电荷B．负电荷
C．与小球B不同的电荷D．与小球B相同的电荷
16．下列生活情景中，通过做功来改变物体内能的是
A．金属汤勺放在热汤中，温度升高
B．冬季人们常用热水袋取暖
C．铁丝被反复弯折，弯折处发热
D．食品放在冰箱中，温度降低
17．关于安全用电，下列说法正确的是
A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体
B．使用有金属外壳的家用电器时，应将其外壳接在零线上
C．发现有人触电或电线起火时，首先要做的是立即切断电源
D．用湿抹布擦工作中的用电器
18．关于电磁铁，下列说法中正确的是（ ）
A．电磁铁是根据电流的热效应制成的B．电磁铁中的铁芯可以用铜棒代替
C．电磁起重机中的磁体必须用电磁铁D．电磁铁磁力强弱与电流方向有关
19． “焦”不是下列哪个物理量的单位
A．热量B．功C．电能D．功率．
20．利用“伏安法”测电阻的部分电路如图所示，关于测量误差和产生原因，下列说法正确的是
A．测量值偏大，测得值可等效为电压表内阻和电阻R并联的总电阻
B．测量值偏大，测得值可等效为电流表内阻和电阻R的总电阻
C．测量值偏小，测得值可等效为电压表内阻和电阻R并联的总电阻
D．测量值偏小，测得值可等效为电流表内阻和电阻R的总电阻
21．下列估测与实际相符的是
A．人体的安全电压是36VB．学生课桌的高度约80cm
C．人体的正常体温为38℃D．正常人的呼吸每分钟约60次
22．下列做法中符合安全用电要求的是
A．发现有人触电应立即用手将人拉开
B．家庭电路中应安装空气开关或保险丝
C．有金属外壳的用电器一般使用两脚插头
D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽
23．关于磁现象下列说法正确的是
A．指南针静止时N极指向地理南极
B．丹麦物理学家奥斯特发现电流的磁效应
C．科学家安培进行多次实验发现了电磁感应现象
D．磁感线是磁场中真实存在的曲线
24．在如图的电路中，闭合开关S后，灯L的电阻RL和定值电阻R两端的电压分别为U1、U2，通过RL 和R的电流分别为I1、I2，电流表示数为I．则下列判断正确的是
A．I = I1 = I2
B．U1 > U2
C．若U1 = U2 ；则 I1 = I2
D．若I1 = I2 ；则 RL = R
25．小华同学设计了一个检测天然气泄漏的电路如图所示．电源电压恒定不变；R0为定值电阻；R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示．下列说法正确的是（ ）
A．天然气浓度增大时，电压表示数变小
B．天然气浓度增大时，电路消耗的总功率变小
C．天然气浓度减小时，电流表示数变大
D．天然气浓度减小时，电压表与电流表示数的比值不变
26．如图所示，在四个相同水槽中盛有质量和液体都相同的纯水，现将阻值为、的电阻丝，分别按下图的四种方式连接放人水槽，并接人相同电源．通电相同时间后，水温最高的是
A． B． C． D．
27．如图闭合开关S后有一个小灯泡发光，当小明分别将电压表接在图中“A、B”、“B、C”、“A、C”两点时，测得的数据为：UAB=0，UBC=12V，UAC=12V。由此可知
A．小灯泡L1断路B．小灯泡L1短路
C．小灯泡L2断路D．小灯泡L2短路
28．下列现象中，通过热传递方式改变物体内能的是（ ）
A．钻木取火 B．一杯水慢慢变凉
C．给自行车打气，气筒发热 D．人造卫星落入大气层被烧毁
29．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是
A．两个模块相当于开关，彼此串联
B．同个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
30．如图所示电路，电源电压不变。闭合开关 S，当滑片 P 置于变阻器的 b 端时，电压表的示数为6V，当滑片 P 置于变阻器的中点时，电压表的示数变化了 2V，从 P 置于中点开始在 20s 内定值电 阻 R1 产生的热量为 64J，则下列判断正确的是
A．R1 的阻值为 10Ω
B．滑动变阻器 R 的最大阻值为 20Ω
C．电源电压为 10V
D．R1 先后两次消耗的电功率之比为 3：4
二、填空题（每空1分，共10题，20分）
31．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表读数应为______________A，b电流表的读数应为__________A，通过L2的电流是__________A。
32．为了测量未知电阻Rx的阻值，某同学利用一只电压表（量程分别是3V和15V）设计了图所示的电路，已知R0的阻值，电源电压可调，各器材完好。他设计了实验步骤：①闭合S1，电压表示数是U1；②再闭合S2，电压表示数是U2。
(1)当他进行到步骤②时，发现实验不能进行下去，原因可能是_____；
(2)纠正错误后，他完成了实验，并计算出了Rx＝_____（用符号表示）；
(3)他测出的Rx存在的缺陷是：_____；
(4)为了弥补这一缺陷，他的操作是：_____。
33．如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电。把丝绸摩擦过的玻璃棒放在用纸巾摩擦过的吸管一端的附近，发现吸管被吸引，说明吸管带______（选填“正”或“负”）电，继续将玻璃棒与吸管接触，在接触的瞬间，电子___________________（选填“从玻璃棒转移到吸管”、“从吸管转移到玻璃棒”或“不转移”）。
34．如图所示,电阻R1=R2=4 Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75 A，电路的总电阻是_____ Ω；当S1闭合、S2断开时，电流表的示数是_____ A。
35．如图所示，一根不带电的铝棒M悬挂在绝缘支架上，将另一根和毛皮摩擦过的橡胶棒N靠近M发现铝棒M．先吸引N（如甲图所示）；接触后，又快速远离N（如乙图所示）。
（1）M、N相接触后又快速远离的原因是：_____。
（2）如果此时用手接触一下铝棒M，再用N靠近M，发现铝棒M又吸引N了，这说明人体是_____（选填“导体”或“绝缘体”）。
36．有一只小灯泡铭牌标有“6V 3W”，现有一个电压为9V的电源，要使小灯泡正常工作，需要串联一个_____Ω的电阻接在电路中，该电阻消耗的电功率是_____W。
37．科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示：这是由于头发丝带_____（选填“同种”或“异种”）电荷而互相_____的结果，这个现象也说明人体是_____（选填“导体”或“绝缘体”）。
38．如图甲所示的电路中，电流表A2测的是_____的电流，若闭合开关后发现两个电流表的指针摆幅相同（如图乙所示），且此时通过L1的电流大小为1.6A，则电流表A2的示数为_____A。
39．把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
40．甲灯上标有“6 V 3W”、乙 灯上标有“6V 6W”，当两灯串联接入电路，两灯都发光时电路中最大电流应为_______ A，_____ 灯更亮些。
三、实验题（每空1分，共2题，15分）
41．小东进行“探究电流与电阻关系的实验”时，设计了如图所示的实验电路图。其中电源电压恒定6V保持不变，滑动变阻器规格为“5Ω 1.5A”。
(1)小东在实验过程中应改变的自变量是_____，控制不变的量是___________；
(2)小东将实验数据记录在如下表格中。小文看了数据之后，经过分析发现有一组数据存在明显错误。请你指出错误的数据为当定值电阻R=_________Ω时的那组，原因是_______。
42．小明同学在做“用伏安法测量某定值电阻R阻值”的实验中，连接成如图甲所示电路。
（1）实验中，移动滑片，电流表无示数，电压表有较大示数且无明显变化，经检查是导线连接问题，请你在图甲电路中添加一根导线使之成为正确的电路；
（__________）
（2）电路连接正确后，当电压表的示数如图乙所示，电流表的示数如图丙所示，则定值电阻的阻值是_________Ω，通常情况下要进行多次测量，其目的是___________________________；
（3）另一位同学选择了一个标准的电阻箱（元件符号）、若干开关、干电池及导线和一个电流表（电流表量程足够大）来测量定值电阻R的阻值，请你帮他在方框内设计完整的电路图（画出一种即可）。
（__________）
四、计算题（每题10分，共2题，20分）
43．如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W”字样．若不考虑温度对灯泡电阻的影响，闭合开关S，求：
（1）小灯泡的额定电流；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值．
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率．
44．热熔胶在室温下为固体，加热到一定程度时变为较强黏性的液体，冷却后，将物体牢牢地粘在一起，如图甲是热熔胶枪的外形，其内部有2只相同的PTC加热元件，电路如图乙．单只PTC元件的电阻与温度的变化如图丙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时倒向A、B，枪门冒出胶液，松开扳机，S同时倒向B、C．
（1）松开扳机时为预热状态，当温度为80℃时，电路中的电流是多少？
（2）当温度为180℃时，胶液有最佳黏性，已知一根胶条的质量为50g，若熔化1kg胶需要吸收6.0×J热量，试计算：在正常情况下使用完一根胶条至少要多长时间？
（3）试根据PTC特性定性分析该装置能使温度稳定在180℃的道理．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A实验为奥斯特实验，说明了电流周围存在着磁场，故A错误；
B图中有电源，通电导体棒在磁场中受力而运动，即与电动机的原理相同，故B正确；
CD两图中均没有电源，闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，它们均为电磁感应实验，故CD错误；
故选B。
2、C
【分析】考查动态电路，应用并联电路的特点、欧姆定律和电功率公式
【详解】只闭合开关S1时，电路中只有灯L1工作，此时灯L1正常发光；同时闭合S1、S2时，灯L1、L2并联，而电源电压保持不变，那么灯L1两端的电压不变，则通过L1的电流不变，它的亮度也就不变。若通过灯L1、L2的电流分别为I1、I2，则电路的电流由I1变成了I1+ I2，即总电流增大，根据欧姆定律得，总电阻变小。由于电源电压不变，总电流变大 ，所以总功率变大，故ABD都不正确，C正确
3、A
【解析】A. 双手因摩擦而发热属于做功改变内能，符合题意；
B. 煮熟的鸡蛋，放冷水里，与冷水发生热传递，不符合题意；
C. 晒太阳时，通过热传递改变人的内能，人因此会感觉热，不符合题意；
D. 把冰块放热咖啡里，喝时感觉很凉爽，是热咖啡和冰块之间发生了热传递，不符合题意。
4、B
【解析】汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高。
5、B
【详解】
设原来物体的重力为G原，梯形的下表面积为S1；给原来的物体增加G部分的物体，如图所示，成为规则物体，那么，整个物体对地面的压强为：
；
沿虚线将该物块切去一部分，设此时剩余部分的重力为G＇，梯形的下表面积为S2，根据第一幅图的情况可知，质量和面积是等比例减小的，所以总压强是不变的。根据关系可知：
；
根据p总相等可得：
那么：
所以：
p＞p′；
故选B。
6、A
【解析】A、由于受燃料体积的限制，火箭采用液态氢作为燃料，还因为液态氢具有较大的热值，故A正确；
B、火箭从地面向上加速运动的过程，高度增加重力势能增大，速度增大动能增大，总的机械能增大，火箭上升过程中的机械能是由内能转化而来的，故B错误；
C、火箭在升空过程中，火箭外壳与空气摩擦，使火箭外壳温度升高，内能增大，火箭的机械能转化为内能，但是在此过程中火箭没有停止运动，不是火箭的机械能全部转化为内能，故C错误；
D、火箭从地面向上加速运动的过程中，火箭内燃料的燃烧时将化学能转化为内能再转化为火箭的机械能，故D错误。
7、C
【详解】从“U-I”关系图象可以看出，甲为滑动变阻器的关系图象，因为此时滑动变阻器连入电路的电阻为0，电路的总电阻最小，由欧姆定律可知通过电路的电流最大，它两端的电压为0，乙为电阻R1的图象，电流增大，它两端的电压增大；
A．当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小；由图乙可知，此时电路中的电流是0.2A，电阻R1的电压是2V，滑动变阻器两端的电压是4V；串联电路总电压等于各支路电压之和，电源电压为
U=U1+U2=2V+4V=6V，
故A错误；
B．定值电阻R1的阻值：
R1==10Ω，
故B错误；
CD．滑动变阻器的阻值最大为：
R2==20Ω，
即滑动变阻器R2的阻值变化范围为0～20Ω，变阻器滑片在中点时，电流表示数：
I′=，
故C正确，D错误。
8、C
【分析】(1)导体的电阻大小与导体的长度、横截面积和材料有关：
①材料和横截面积相同的导体，长度越大，电阻越大；
②材料和长度相同的导体，横截面积越小，电阻越大；
③长度和横截面积相同的导体，材料不同，电阻不同；
(2)并联电路的电压规律：并联电路中各支路两端的电压相等，再根据欧姆定律，求出通过各电阻的电流。
【详解】AB．三根电阻丝是同种材料制成的，电阻丝2和电阻丝3相比，由长度关系L2＝L3它们长度相同，由横截面积的关系S2＜S3，可得电阻丝2比电阻丝3细，故R2>R3；如果把电阻丝1和电阻丝2相比，它们粗细相同，电阻丝1比电阻丝2长，R1>R2，那么，这三根电阻丝R1、R2、R3从大到小排列应为R1>R2>R3，故A项、B项不符合题意；
CD．由上面可知R1>R2>R3，根据并联电路特点，并联电路中各支路两端的电压相等，即U1=U2=U3，再由欧姆定律得，I1故选C。
9、D
【分析】考查的是电路故障问题的分析，将选择题的各选项依次代入题干中，运用排除法找出错误的选项即可
【详解】如图电路，两灯串联，电压表测量L2灯电压，电流表测量电路中的电流．
A、如果灯发生短路，则电流表示数增大，电压表测量电源电压示数也增大，两表都有示数，故A不符合题意；
B、如果发生短路，此时电路中只有灯泡，故电流表示数变大，电压表被短路，故电压表示数为零，故B不符合题意；
C、如果灯断路，电路断路，电流表示数为零，电压表示数为零，故C不符合题意；
D、如果灯断路，由于电压表的电阻很大，电流表示数为零，电压表与电源两极相连，电压表示数接近电源电压，故D符合题意．
故选D．
【点睛】
重点是根据欧姆定律判断电路故障，要理解当与电压表并联的灯泡断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．
10、B
【详解】R1、R2串联电路中，当I=1.2A时：
1.2R1=U……①
当I=0.3A时，U2=9V，可得：
0.3R1+9V=U……②
由①②式解得：R1=10Ω，U=12V。
A．当I=1.2A时，电路总功率最大：
。
故A错误；
B．由滑动变阻器的功率公式得：
，
当R2=R1=10Ω时，有最大值：
，
故B正确；
C．滑动变阻器最大阻值为：
，
故C错误；
D．当I=0.3A时，定值电阻电功率为：
，
当I=1.2A时，定值电阻电功率为：
，
所以定值电阻电功率的变化值为：
。
故D错误。
11、B
【解析】四冲程内燃机的能量转化情况：吸气和排气冲程不发生能量转化，压缩冲程将机械能转化为内能，做功冲程将机械能转化为内能。
【详解】内燃机的四个冲程是吸气、压缩、做功、排气冲程。压缩冲程活塞向上运动，压缩气体做功，将机械能转化为内能；做功冲程高温高压燃气推动活塞向下运动，将内能转化为机械能。故B符合题意为答案。
12、A
【详解】A．实验用的小灯泡的电阻约10Ω左右，故A错，符合题意；
B．空调的电功率约1000W，工作时的电流约为，故B正确，不符合题意；
C．手机电池的电压约为3.7V，故C正确，不符合题意；
D．台式电脑的功率与电视机的差不多，约为200W，故D正确，不符合题意。
13、C
【解析】A．天宫一号目标飞行器进入大气层，克服摩擦阻力做功，机械能转化为内能，温度升高，绝大部分器件在进入大气层过程中烧蚀销毁，质量变小，速度增加，但不能确定动能的变化，高度降低，重力势能减小，故A错误．
B．由于飞行器克服空气的摩擦阻力做功，一部分机械能转化为内能，所以其机械能减小，故B错误；
C．飞行器克服摩擦做功，内能增加，内能是通过做功的方式改变的，故C正确；
D．飞行过程中，减少的重力势能一部分转化为动能，一部分转化为内能，故D错误；
故答C。
【点睛】
根据动能、重力势能、机械能的影响因素分析能量的变化．对物体做功可将机械能转化为内能．
14、A
【解析】A．电热水壶的额定功率大约是1000W，高于400W，故A符合题意；
B．电视机的额定功率大约是200W，低于400W，故B不符合题意；
C．电风扇的额定功率大约是100W，低于400W，故C不符合题意；
D．台灯的额定功率大约是40W，低于400W，故D不符合题意。
15、D
【分析】电荷规律：同种电荷相互排斥，异种电荷相互吸引．
【详解】据图可知，两个小球相互排斥，因此都是带电体，且AB一定带同种电荷，但具体电荷的种类无法判断．
故选D．
16、C
【详解】A选项，金属勺在热汤中热量会由汤传递给金属勺，是通过热传递的方式改变了物体的内能，故A不符合题意．
B选项，用热水袋取暖，是通过热传递的方式改变了物体的内能，故B不符合题意．
C选项，弯折铁丝时，机械能转化为铁丝的内能，内能增大温度升高，是通过做功改变了物体的内能，故C符合题意．
D选项，食品在冰箱中，热量会由食物传递给冰箱，食物的内能减小，温度降低，是通过热传递的方式改变了物体的内能，故D不符合题意．
故本题答案为C．
【点睛】
做功和热传递都可以改变内能，做功是一种形式的能量变为另一种形式的能量，热传递是内能从一个物体传递到另一个物体，或从物体的一部分转移到另一部分．
17、C
【分析】（1）使用试电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用试电笔时，不能用手接触试电笔前端的金属体，这样会造成人身触电事故；（2）大功率或带有金属外壳的用电器，必须使用三孔插座，以防外壳带电，危及人身安全；（3）当有人触电、电线或用电器着火后，先切断电源，再施救．（4）湿布是导体，擦洗正在工作的用电器，容易造成触电．
【详解】A. 使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，否则容易造成误判；但不能用手接触试电笔前端的金属体，否则会造成触电事故，故A错误；B. 带有金属外壳的用电器，其金属外壳一定要接地线，以防用电器外壳带电，会危及人身安全，故B错误；C. 发现有人触电或发生电线起火时，要先立即切断电源再施救，故C正确；D. 湿布是容易导电的物体，用湿布擦拭正在工作的用电器，容易引起人体触电,故D错误．
故选C
18、C
【详解】A．电磁铁是利用电流的磁效应的原理制成的，故A错误；
B．电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故B错误；
C．电磁起重机的主要部件是电磁铁，与永磁体相比，它的优点是：磁性的有无可以控制、磁性的强弱可以控制、极性可以控制，故C正确；
D．电磁铁磁力强弱与电流方向无关，电磁铁的磁性强弱跟电流的大小以及线圈的匝数有关，故D错误。
故选C。
19、D
【解析】功率的国际单位是瓦（W），生活中还有千瓦（kW）；功、热量、电能的单位都是焦耳（J）；故ABC错，D正确．
故选D．
20、C
【解析】由图知道，采用的是“伏安法”外接法测电阻，由知道，电阻测量值等于电阻R与电压表内阻并联后的总电阻，因为电压表的分流作用，电流测量值偏大，而电压测量值准确，即会偏小，故选C．
21、B
【解析】A.对人体的安全电压是不高于36V，而不是等于36V，故A不合实际；
B.中学生的步幅在50cm左右，学生课桌桌面的长度要大于步幅，在80cm左右，故B符合实际；
C.人的正常体温约为37℃，变化范围非常小，故C不合实际；
D.正常人的呼吸在每分钟16次∼20次左右，故D不合实际。
22、B
【详解】A． 发现有人触电时，立即用手将其拉离电源会造成被救者也触电，应立即切断电源或用绝缘体把导线挑开，故A不符合题意；
B． 为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故B符合题意；
C． 家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，有金属外壳的用电器一般使用三脚插头；故C不符合题意；
D． 使用试电笔时，手一定要接触笔尾金属体，故D不符合题意．
23、B
【详解】A．地理南极在地磁的北极附近，根据磁极间的相互作用可知，指南针静止时N极指向地理的北极，故A错误；
B．丹麦物理学家奥斯特发现电流可使周围的小磁针发生偏转，称为电流的磁效应，故B正确；
C．科学家法拉第发现了电磁感应现象，故C错误；
D．磁感线是假想的曲线，是不存在的，故D错误。
24、D
【详解】闭合开关S后，灯L的电阻RL和定值电阻R并联，所以它们两端的电压分相等，即U1＝U2，故B错误；根据并联电路的电流特点可知：I ＝ I1 + I2，故A错误；根据I＝
可知，如果RL ＝ R通则I1 ＝ I2，故D正确；C错误；故选D．
25、D
【详解】观察乙图，发现浓度增大，气敏电阻阻值变小．回到甲图，天然气浓度增大，气敏电阻变小，根据串联电路电阻等于各个电阻之和，有欧姆定律，当变小，电流I变大，电压表测量的电压,电流变大，电压变大，A错．电路消耗的总功率,总电压不变，I变大，总功率变大B错．天然气浓度减小，气敏电阻变大可判断电流I变小C错．此时，不管电流怎么变化，定值电阻不变，比值不变，答案D对．
26、D
【解析】由串并联电路特点可知，串联电路电阻越串越大，并联电路电阻越并越小；由电路图及已知R1＜R2可知，图D中电路总电阻最小，四个电路电压相等，通电时间相等，由Q＝W＝t可知，D产生的热量最多，水吸收的热量越多，水的温度最高。故选D。
27、B
【详解】AC．闭合开关S后有一个小灯泡发光，说明电路中不可能是断路，如果其中一个小灯泡断路，两个灯泡都不发光，故AC不符合题意；
B．小灯泡L1短路，电压表接在图中“A、B”两点，电压表被短路，
UAB=0，
电压表接在图中“B、C”两点，电压表测量的是电源电压，
UBC=12V，
电压表接在图中“A、C”两点，电压表测量的是电源电压，
UAC=12V，
故B符合题意；
D．小灯泡L2短路，电压表接在图中“A、B”两点，电压表测量的是电源电压，
UAB=12V，
电压表接在图中“B、C”两点，电压表短路，
UBC=0，
电压表接在图中“A、C”两点，电压表测量的是电源电压，
UAC=12V，
故D不符合题意。
28、B
【解析】解：A、钻木取火，是利用了做功改变物体的内能，故A不符合题意；
B、一杯水慢慢变凉，是通过热传递的方式改变内能，故B符合题意；
C、给自行车打气，气筒发热，是压缩气体做功改变物体的内能，故C不符合题意；
D、人造卫星落入大气层被烧毁，是摩擦生热，是通过做功改变物体的内能，故D不符合题意．
故选B．
点睛：改变内能的方式有做功和热传递，这两种方式在改变内能上是等效的。
29、B
【详解】脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确．
30、B
【详解】由电路图可知，当滑片P置于变阻器的b端时，定值电阻R1与滑动变阻器的最大阻值串联；当滑片P置于变阻器的中点时，定值电阻R1与滑动变阻器阻值的一半串联。
AB．根据串联电路的分压特点可知，当滑片P置于变阻器的中点时电压表的示数为:
6V−2V=4V，
∵串联电路的总电压等于各分电阻两端的电压之和，
∴根据欧姆定律可得：
U=I1R1+6V，
U=I2R1+4V，
I1=，
I2==，
∵电源的电压不变，
∴
I1R1+6V= I2R1+4V
即:
R1+6V= R1+4V
简化可得：
R1=R，
根据Q=I2Rt可得，P置于中点时，在20s内定值电阻R1产生的热量：
Q1=I22 R1t=()2 R1×20s=×R×20s= ×20s=64J，
解得：
R=20Ω，
即；
R1=20Ω，
故A不正确、B正确；
C．电源的电压：
U= I1R1+6V= R1+6V=×20Ω+6V=12V，
故C不正确；
D．根据P=I2R可得，R1先后两次消耗的电功率之比：
P1:P′1=(I1)2 R1:(I2)2 R1=(I1)2: (I2)2=()2:()2=9:16，
故D不正确。
二、填空题（每空1分，共10题，20分）
31、0.3 1.2 0.9
【详解】[1][2][3]由电路图可知此电路为并联电路，电流表a串联在L1的支路中，测量L1的电流，电流表b串联在干路中，测量干路电流；因并联电路的干路电流要大于支路电流，所以推知电流表a使用量程应是0～0.6A，分度值是0.02A，读数为0.3A；即通过L1的电流应为I1=0.3A；电流表b的使用量程应是0～3A，分度值是0.1A，读数为：
I=1A+0.2A=1.2A；
所以通过L2的电流应为：
I2=I-I1=1.2A-0.3A=0.9A。
32、电压表量程太小了 没有多次测量求平均值减小误差 调节电源电压进行多次测量
【详解】(1)[1]①闭合S1，R0与Rx串联，电压表测量电阻R0两端的电压，电压表示数是U1；
②再闭合S2，Rx被短路，此时电压表测量电源电压，电压表的示数会增大，且当他进行到步骤②时，发现实验不能进行下去，说明电压表量程太小了，需要换用大量程，读出电压表示数是U2;
(2)[2]闭合S1，电压表测量电阻R0两端的电压，电压表示数是U1，此时电路的电流为：
再闭合S2，Rx被短路，电压表测量电源电压，示数为U2，根据串联电路电压的特点，则未知电阻Rx的电压为U2﹣U1，根据串联电路电流的特点，通过待测电阻的电流大小为：
则待测电阻的阻值：
(3)[3]根据题意可知，实验中没有多次测量求平均值减小误差；
(4)[4]为了多次测量求平均值减小误差，可以调节电源电压进行多次测量。
33、负 从吸管转移到玻璃棒
【解析】[1]丝绸摩擦过的玻璃棒带正电，带电吸管与它相互吸引，所以吸管带的应该是与玻璃棒相反的电荷，即带电吸管带负电；
[2]玻璃棒带正电，缺少电子，吸管带负电，有多余的电子，在接触瞬间，电子从吸管转移到玻璃棒。
34、2 0.75
【详解】[1]当S1、S2都闭合时,，两灯泡并联，此时电路的总电阻：
R=×4Ω=2Ω；
电源电压：
U=IR1=0.75A×4Ω=3V，
当S1闭合、S2断开时，为R1的基本电路；
电流表的示数：
I′===0.75A。
35、同种电荷相互排斥 导体
【详解】（1）[1]因为带电体具有吸引轻小物体的性质，所以不带电的铝棒M可以被毛皮摩擦过的橡胶棒N吸引，铝棒M接触橡胶棒N后，又快速远离N是因为铝棒M带上和橡胶棒N相同的电荷，同种电荷相互排斥的缘故；
（2）[2]用手接触铝棒M后，人体将铝棒M上的电荷导入了大地，铝棒M上不再有电荷，再用N靠近M，所以铝棒M又吸引N了，这说明人体是导体。
36、6 1.5
【详解】[1]灯泡正常工作时电压为6V，所以要串联一个电阻分走3V的电压。又串联电路中电流处处相等，灯泡正常工作时电流为：
所以电阻的电流也为0.5A，所以串联的电阻为：
[2]该电阻消耗的电功率为：
。
37、同种 排斥 导体
【解析】人体是导体，当人触摸静电球时，人体也带了和静电球同种电荷的电，人的头发上也会带上与静电球同种电荷的电，同种电荷相互排斥，因此头发会蓬松竖起来，呈现“怒发冲冠”的景象。
38、L1 0.4
【解析】[1]根据图示可知，灯L1与灯L1并联，电流表A1测干路电流I，电流表A1测L1电流I1；
[1]根据电流表的量程、分度值以及指针的位置，结合并联电路电流特点，当两电流表指针偏转角度相同，电流表A1示数应为电流表A1示数的5倍，即I＝5I1．根据并联电路特点，干路电流I等于通过灯泡L1的电流I1和通过L1的电流I1的和，I＝I1+I1，即：
5I1＝1.6A+I1；
解得I1＝0.4A，即电流表A1的示数为0.4A。
39、0.3 4.5
【详解】[1][2]两电阻串联的总电阻
R总＝R1+R2＝5Ω+15Ω＝20Ω
故通过R1的电流是
I＝＝0.3A
R2两端的电压
U2＝IR2＝0.3A×15Ω＝4.5V
40、0.5 甲
【详解】[1]两灯正常发光时的额定电流为：
I甲===0.5A，
I乙===1A；
所以电路允许通过的最大电流为I=I甲=0.5A；
[2]两灯的电阻分别为：
R甲 = ==12Ω，
R乙= ==6Ω；
在串联电路中，各处电流相等，因为乙灯电阻较小，由公式P=I2R可知，功率较小。所以甲灯更亮。
三、实验题（每空1分，共2题，15分）
41、电阻 定值电阻两端的电压 40 没有控制电阻两端的电压不变
【详解】(1)[1][2]为了探究电流与电阻关系，应该保持定值电阻两端的电压不变，改变定值电阻的电阻，再看电流是如何变化，所以自变量是电阻，控制不变的量是定值电阻两端的电压；
(2)[3]从表中数据可知，电流与电阻的乘积应该大约是5V，但是第6组数据，电流与电阻的乘积是5.6V，这组数据是明显错误，即错误的数据为当定值电阻R=40Ω时的那组；
[4]原因应该是在更换电阻时，没有调节滑动变阻器的阻值，使电阻两端的电压不变。
42、 9 取平均值减小误差
【详解】(1)[1]图中电压表串联在电路中，通过电路的电流很小，应该将电压表和电阻并联，如图所示：
(2)[2]当电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压为2.7V，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，则通过定值电阻的电流大小为0.3A，定值电阻的阻值
R==9Ω；
[3]通常情况下要进行多次测量，其目的是为了取平均值减小误差；
(3)[4]将待测电阻与电阻箱并联，每个支路有一个开关控制，电流表接在干路上，先只闭合控制待测电阻的开关，记下此时的电流表示数I，此时只有待测电阻接入电路；再把这个开关断开，闭合另一开关，此时只有电阻箱接入电路，调节电阻箱电阻，使电流表示数也为I，记下此时电阻箱的阻值R，根据等效替代法即可得出待测电阻大小，如图所示：
四、计算题（每题10分，共2题，20分）
43、（1）0.5A（2）4Ω（3）0.75W
【详解】（1）．小灯泡标有“6V 3W”字样，说明灯泡的额定电压是6V，额定功率是3W，由P=UI知道，灯泡的额定电流是：
，
由欧姆定律，灯泡的电阻是：
；
（2）．根据题意知道，灯泡正常工作时电路中的电流是：
I=IL=0.5A，
由串联电路的分压特点知道，此时滑动变阻器两端的电压是：
U滑=U总-U=8V-6V=2V，
此时滑动变阻器R接入电路的阻值是：
；
（3）．当电压表示数为3V时，即灯泡两端的实际电压是3V，此时灯泡的实际功率是：
．
44、（1）0.125A（2）375s（3）见解析
【详解】(1)由图丙可知，温度为80℃时，PTC元件的电阻为880Ω，松开扳机时为预热状态，S同时倒向B、C，由电路图可知此时两只PTC串联，则电路中电流为：；
(2)由题意可知，熔化一根胶条要吸收的热量：，
由图丙可知，加热到180℃时PTC电阻为1210Ω，扣动扳机为加热状态，S同时倒向A、 B，由电路图可知此时两只电阻并联，由电阻的并联可得总电阻为：，
加热功率为：；
要使加热时间最短，PTC的发热必须全部被胶条吸收，则加热时间：；
(3)由图可知，当PTC的温度达到180℃时，如果温度升高，则电阻变大，由知，在电源电压一定时，若电阻变大，则发热功率减小，升温速度减慢，反之，温度降低，电阻减小，发热功率增大，会快速升温，这样它的温度会在180℃附近稳定下来．
R/Ω
5
10
15
20
25
40
I/A
1.00
0.50
0.33
0.25
0.2
0.14
