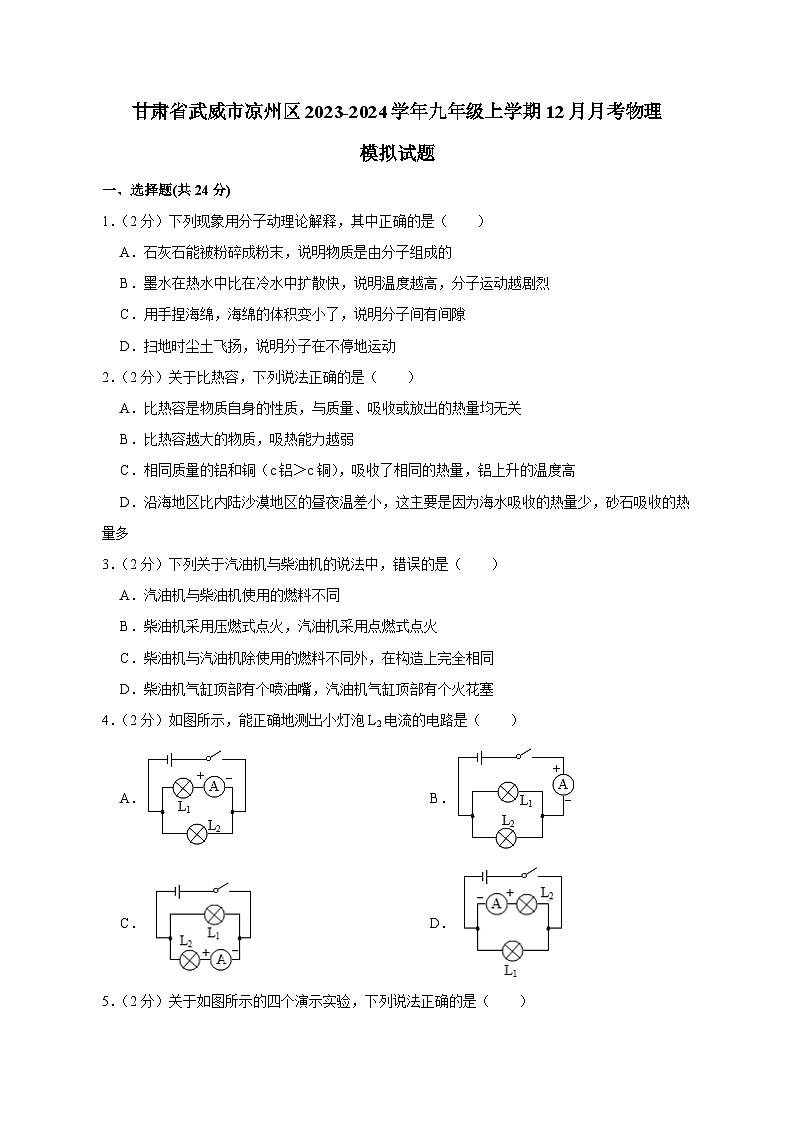

甘肃省武威市凉州区2023-2024学年九年级上学期12月月考物理模拟试题（含答案）

这是一份甘肃省武威市凉州区2023-2024学年九年级上学期12月月考物理模拟试题（含答案），共10页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
一、选择题(共24分)
1．（2分）下列现象用分子动理论解释，其中正确的是（ ）
A．石灰石能被粉碎成粉末，说明物质是由分子组成的
B．墨水在热水中比在冷水中扩散快，说明温度越高，分子运动越剧烈
C．用手捏海绵，海绵的体积变小了，说明分子间有间隙
D．扫地时尘土飞扬，说明分子在不停地运动
2．（2分）关于比热容，下列说法正确的是（ ）
A．比热容是物质自身的性质，与质量、吸收或放出的热量均无关
B．比热容越大的物质，吸热能力越弱
C．相同质量的铝和铜（c铝＞c铜），吸收了相同的热量，铝上升的温度高
D．沿海地区比内陆沙漠地区的昼夜温差小，这主要是因为海水吸收的热量少，砂石吸收的热量多
3．（2分）下列关于汽油机与柴油机的说法中，错误的是（ ）
A．汽油机与柴油机使用的燃料不同
B．柴油机采用压燃式点火，汽油机采用点燃式点火
C．柴油机与汽油机除使用的燃料不同外，在构造上完全相同
D．柴油机气缸顶部有个喷油嘴，汽油机气缸顶部有个火花塞
4．（2分）如图所示，能正确地测出小灯泡L2电流的电路是（ ）
A．B．
C．D．

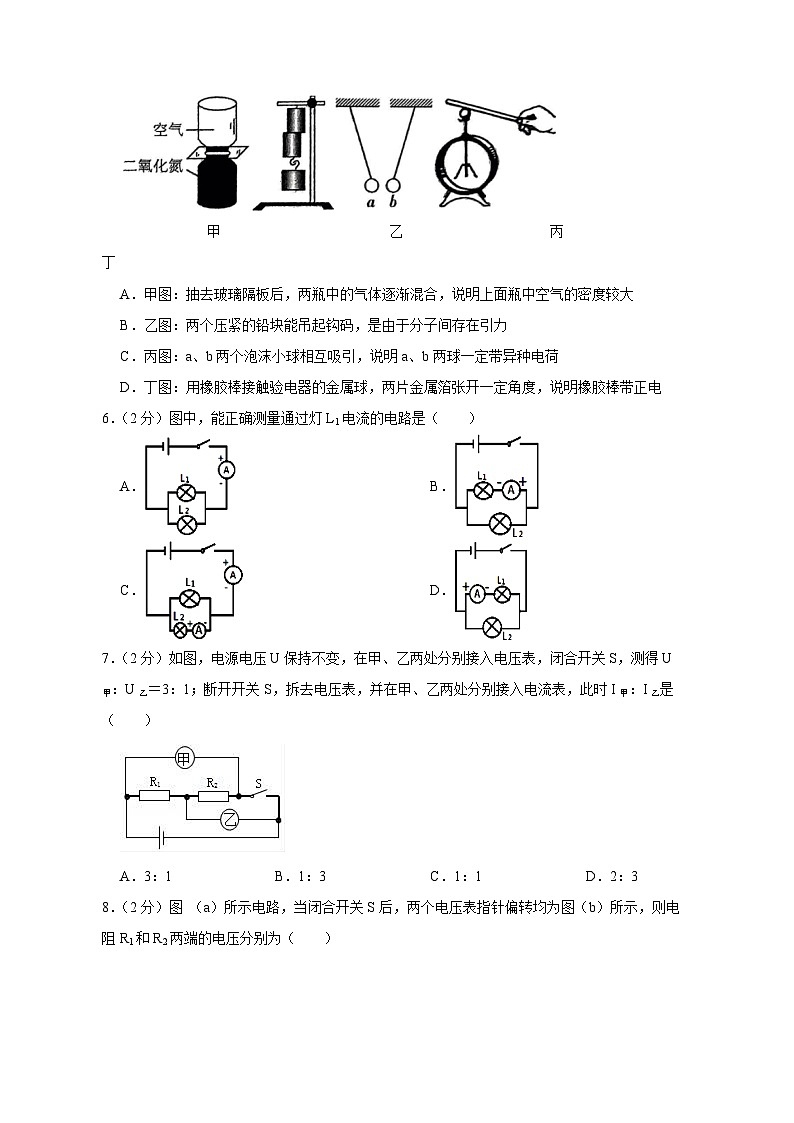

5．（2分）关于如图所示的四个演示实验，下列说法正确的是（ ）
甲 乙 丙 丁
A．甲图：抽去玻璃隔板后，两瓶中的气体逐渐混合，说明上面瓶中空气的密度较大
B．乙图：两个压紧的铅块能吊起钩码，是由于分子间存在引力
C．丙图：a、b两个泡沫小球相互吸引，说明a、b两球一定带异种电荷
D．丁图：用橡胶棒接触验电器的金属球，两片金属箔张开一定角度，说明橡胶棒带正电
6．（2分）图中，能正确测量通过灯L1电流的电路是（ ）
A．B．
C．D．
7．（2分）如图，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙＝3：1；断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲：I乙是（ ）
A．3：1B．1：3C．1：1D．2：3

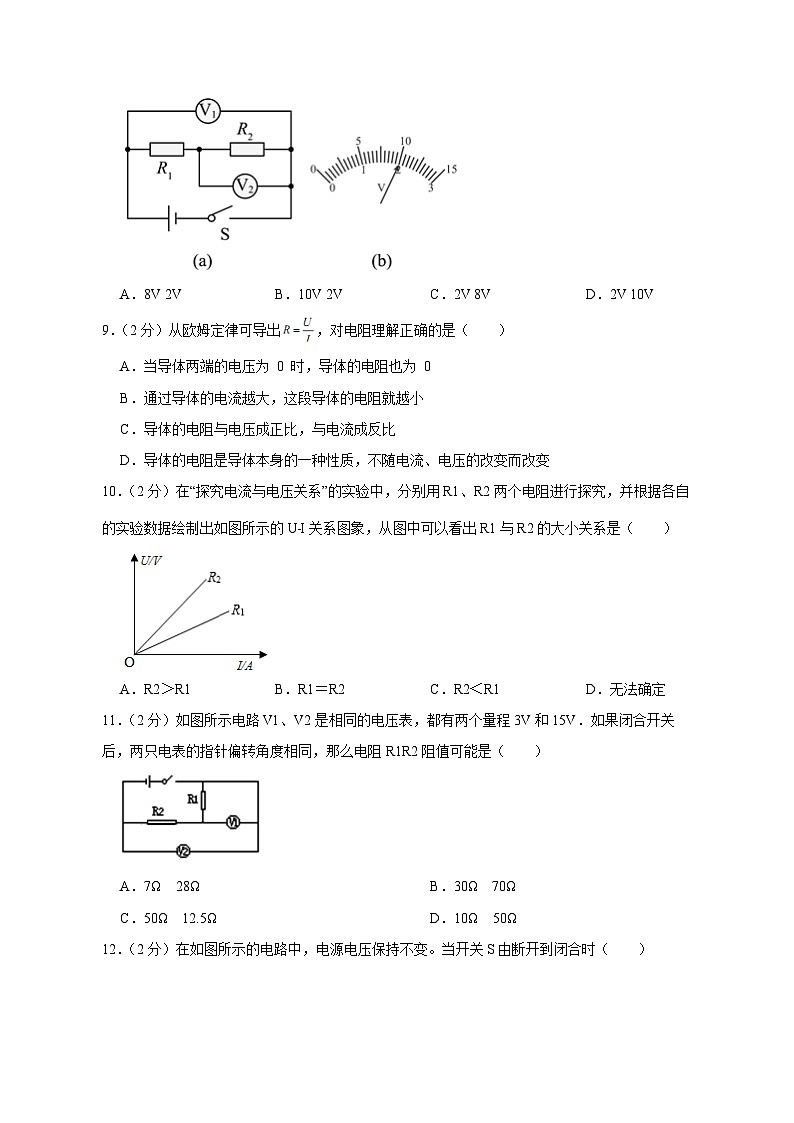

8．（2分）图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．8V 2VB．10V 2VC．2V 8VD．2V 10V
9．（2分）从欧姆定律可导出，对电阻理解正确的是（ ）
A．当导体两端的电压为 0 时，导体的电阻也为 0
B．通过导体的电流越大，这段导体的电阻就越小
C．导体的电阻与电压成正比，与电流成反比
D．导体的电阻是导体本身的一种性质，不随电流、电压的改变而改变
10．（2分）在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图象，从图中可以看出R1与R2的大小关系是（ ）
A．R2＞R1B．R1＝R2C．R2＜R1D．无法确定
11．（2分）如图所示电路V1、V2是相同的电压表，都有两个量程3V和15V．如果闭合开关后，两只电表的指针偏转角度相同，那么电阻R1R2阻值可能是（ ）
A．7Ω 28ΩB．30Ω 70Ω
C．50Ω 12.5ΩD．10Ω 50Ω
12．（2分）在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（ ）
A．电流表A示数不变B．电压表V示数变小
C．电压表和电流表的比值不变D．电路的总电阻变小
二、填空题(共17分)
13．（2分）蒸发的微观解释：由于液体表面的分子在不停地做 ，在液体的表层存在着能量较大的分子，它们可以克服分子间相互作用的 力，脱离液体“跑”到空气中去。
14．（2分）汽车发动机工作时把内能转化为 能，当汽油在发动机内燃烧不充分时会冒“黑烟”，这时发动机的效率 （选填“升高”“不变”或“降低”）。
15．（2分）如图所示，要使灯L1、L2串联，应闭合开关 ；要使L1、L2并联，应闭合开关 。
16．（2分）如图所示是一种自动测定油箱内油面高度的装置。图中的R是电学中的滑动变阻器。油量表是用 （选填“电流”或“电压”）表改装的。当油箱中的浮标向上运动时，R接入电路中的电阻值将 （选填“增大”或“减小”）。
17．（2分）如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示。则V1用的量程是 V，小灯泡L1两端的电压是 V。
18．（2分）在如图所示的电路中，L1、L2的电阻之比是3：1，闭合开关后，L1、L2两端的电压之比是 ，两电流表A1、A2的示数之比是 。
19．（2分）如图甲所示的电路中，电源电压保持不变，闭合开关后，滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则定值电阻R的阻值是 Ω，滑动变阻器的最大阻值是 。
20．（3分）如图的电路中，电源电压、灯泡的灯丝电阻都保持不变，当滑动变阻器的滑片P向右滑动时，灯泡变 （选填“亮”或“暗”），电流表的示数将 ，电压表的示数将 。（后两空选填“变大”、“变小”或“不变”）
三、作图题(共9分)
21．（3分）用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．
22．（3分）根据如图所示的实物连线图，画出对应的电路图.
23．（3分）如图所示，请在“〇”中填入电流表或电压表的符号，使电阻R1和R2并联。
四、实验探究题(共2题；共15分)
24．（7分）如图甲所示为小明探究“串联电路的电压规律”的实验。
甲 丙
（1）（1分）在串联电路中，开关可以控制所有用电器，开关位置的改变 （选填“影响”或“不影响”）它对用电器的控制。
（2）（2分）下面是小明实验中出现的故障，请你帮他找出故障原因：
①闭合开关前，发现电压表的指针指在了“0”刻度线的左侧，则原因可能是 。
②闭合开关时，发现电压表示数为零。灯L1不发光，灯L2发光，则故障可能是 。
（3）（1分）小明在测量了灯L1两端的电压后，断开开关，然后保持电压表的B端接线不动，将A端接线松开，接到C端，测量L2两端的电压。这一做法存在的问题是 。
（4）（1分）小明发现同桌小雨按照图甲连接的实物图丙是错误的。电源是由2节新干电池串联组成的，此时闭合开关，电压表的示数为 V。
（5）（2分）排除故障后，继续实验，得出了如表所示的一组数据，小明同学依据本次实验数据可以得出的实验结论是 （写出关系式）。这个实验在设计方案上存在的不足之处是 。
25．（8分）如图是小明同学探究“电流与电压、电阻的关系”的电路图：
（1）（1分）请按电路图甲将实物图乙中的滑动变阻器连接完整，应将导线E接滑动变阻器的接线柱 （选填“A”、“B”、“C”或“D”）；
（2）（2分）小明连接电路时，开关应该处于 状态；闭合开关前滑动变阻器的滑片P应放在 （选填“A”或“B”）端；
（3）（1分）连接好电路后，闭合开关S，发现电流表指针几乎没有偏转，电压表指针迅速偏转到满偏刻度外，出现这一现象的原因可能是 ____（假设电路只有一处故障）；
A．定值电阻R0短路B．定值电阻R0断路C．滑动变阻器R断路
（4）（3分）接着同组的小华同学又找老师要来了三只阻值分别5Ω、10Ω、15Ω的电阻，准备探究“电流与电阻关系”，实验中他需要保持定值电阻两端 不变，若他只将电阻5Ω换成10Ω而没有调整电路的其他部分时，他将观察到电压表的示数 （选填“变大”、“变小”或“不变”），为了完成实验他需要移动滑动变阻器的滑片P，此时滑动变阻器的作用是 。
（5）（1分）小明根据图像数据可得探究结论：
五、计算题(共2题；共15分)
26．（6分）如图所示，电源电压恒定，R1=30Ω，当S闭合，S1断开时，电流表的示数为0.2A；当S、S1都闭合时，电流表的示数为0.5A。求：
（1）（3分）电源电压；
（2）（3分）R2的阻值；
27．（9分）如图甲所示，电源电压由4节新买的干电池提供，闭合开关，两灯正常发光，电流表读数为0.8A，再将电流表放到图乙位置，闭合开关，读数为0.5A，求：
（1）（3分）灯丝L2中的电流；
（2）（3分）电源电压；
（3）（3分）灯L1两端的电压。
答案
1-10 BACDB BDADA 11-12 AD
13．无规则运动；引 14．机械能；降低 15．S2；S1、S3 16．电流；减小 17．0-15或15；3.5
18．1：1；1：4 19．6；12Ω 20．亮；变大；变小
21．解：如图所示：
22．解：由实物图可知，定值电阻、滑动变阻器、电流表串联，电压表测定值电阻两端电压，根据实物图完成电路图即可.电流从正极出发经开关、定值电阻、电流表、滑动变阻器回到电源负极.电压表并联在定值电阻两端，如图所示：
23．
24．（1）不影响
（2）电压表的指针没有调零；L1短路
（3）电压表的正负接线柱接反了
（4）3
（5）U=U1+U2；实验次数太少
25．（1）B
（2）断开；A
（3）B
（4）电压；变大；保持定值电阻两端电压不变
（5）电压一定时，通过导体的电流与导体的电阻成反比
26．（1）解：当S闭合、S1断开时，电路为R1的简单电路，电流表测电路中的电流，电源的电压U=I1R1=0.2A×30Ω=6V
答：电源的电压为6V；
（2）解：当S、S1都闭合时，R1与R2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，因并联电路中干路电流等于各支路电流之和，所以通过R2的电流I2=I-I1=0.5A-0.2A=0.3A
因并联电路中各支路两端的电压相等，所以电阻R2的阻值 R2=UI2=6V0.3A=20Ω
答：电阻R2的阻值为20Ω；
27．（1）解：灯L1与灯L2并联，I=0.8A，I1=0.5A
灯L1中的电流：I2=I−I1=0.8A−0.5A=0.3A
（2）解： 电源电压：U=4×1.5v=6v
（3）解： 灯L1两端的电正：U1=U=6v灯L1两端电压U1/V
灯L2两端电压U2/V
电源两端的电压U/V
1.6
1.4
3
