所属成套资源:备战2024年高考物理模型与方法(新课标)
专题04 连接体模型-备战2024年高考物理模型与方法(新课标)
展开
这是一份专题04 连接体模型-备战2024年高考物理模型与方法(新课标),文件包含专题04连接体模型原卷版docx、专题04连接体模型解析版docx等2份试卷配套教学资源,其中试卷共111页, 欢迎下载使用。

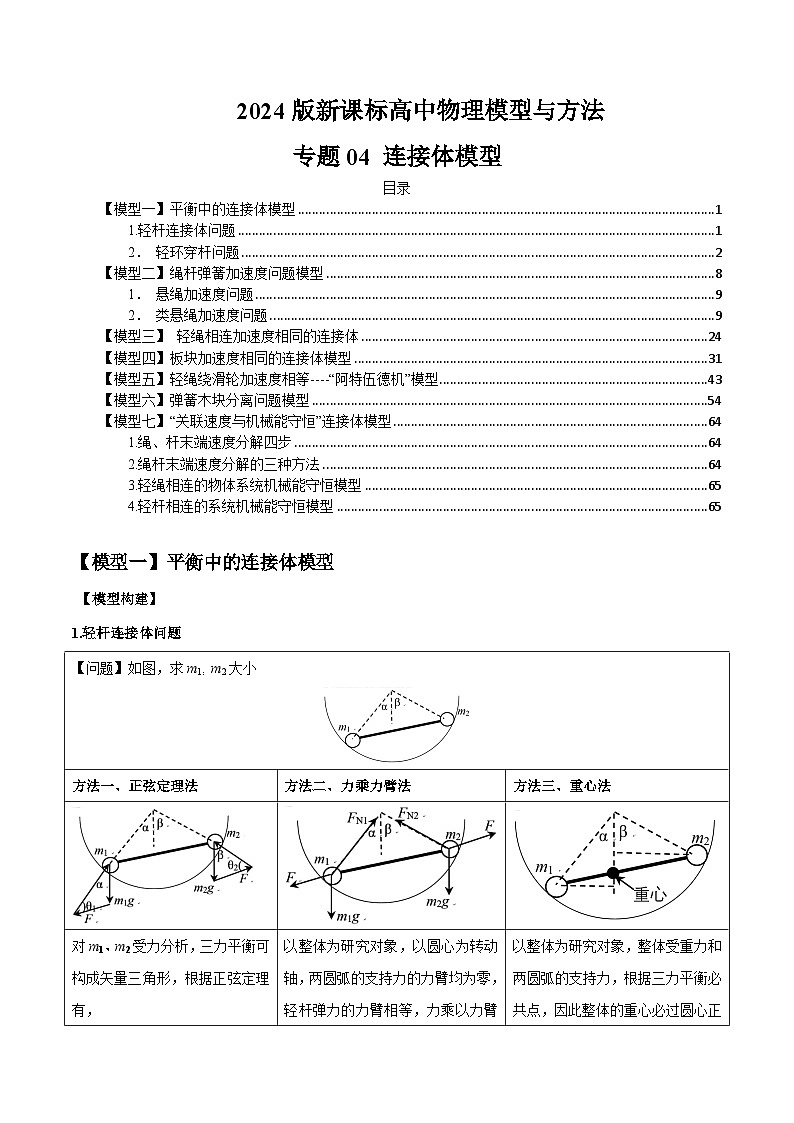

目录
TOC \ "1-3" \h \u \l "_Tc29703" 【模型一】平衡中的连接体模型 PAGEREF _Tc29703 \h 1
\l "_Tc21340" 1.轻杆连接体问题 PAGEREF _Tc21340 \h 1
\l "_Tc10721" 2. 轻环穿杆问题 PAGEREF _Tc10721 \h 2
\l "_Tc26097" 【模型二】绳杆弹簧加速度问题模型 PAGEREF _Tc26097 \h 8
\l "_Tc23380" 1. 悬绳加速度问题 PAGEREF _Tc23380 \h 9
\l "_Tc1316" 2. 类悬绳加速度问题 PAGEREF _Tc1316 \h 9
\l "_Tc5557" 【模型三】 轻绳相连加速度相同的连接体 PAGEREF _Tc5557 \h 24
\l "_Tc30255" 【模型四】板块加速度相同的连接体模型 PAGEREF _Tc30255 \h 31
\l "_Tc10671" 【模型五】轻绳绕滑轮加速度相等----“阿特伍德机”模型 PAGEREF _Tc10671 \h 43
\l "_Tc11803" 【模型六】弹簧木块分离问题模型 PAGEREF _Tc11803 \h 54
\l "_Tc11009" 【模型七】“关联速度与机械能守恒”连接体模型 PAGEREF _Tc11009 \h 64
\l "_Tc8450" 1.绳、杆末端速度分解四步 PAGEREF _Tc8450 \h 64
\l "_Tc5968" 2.绳杆末端速度分解的三种方法 PAGEREF _Tc5968 \h 64
\l "_Tc4130" 3.轻绳相连的物体系统机械能守恒模型 PAGEREF _Tc4130 \h 65
\l "_Tc9321" 4.轻杆相连的系统机械能守恒模型 PAGEREF _Tc9321 \h 65
【模型一】平衡中的连接体模型
【模型构建】
1.轻杆连接体问题

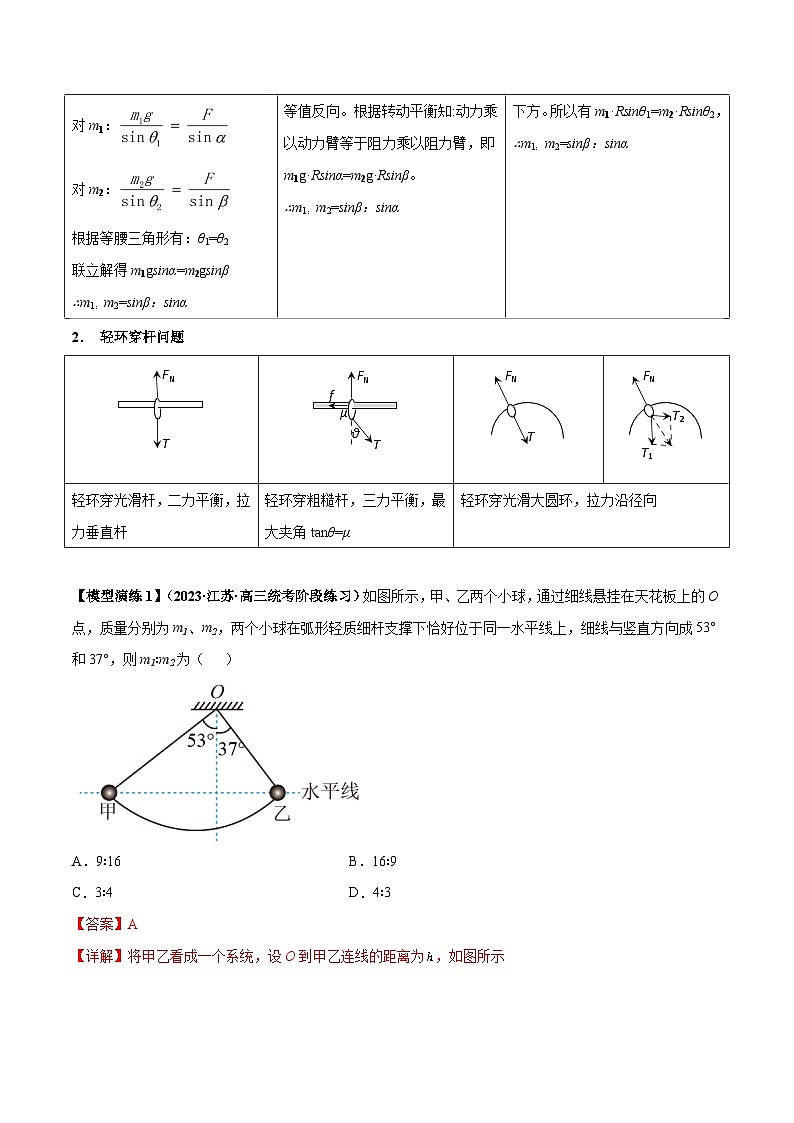

2. 轻环穿杆问题

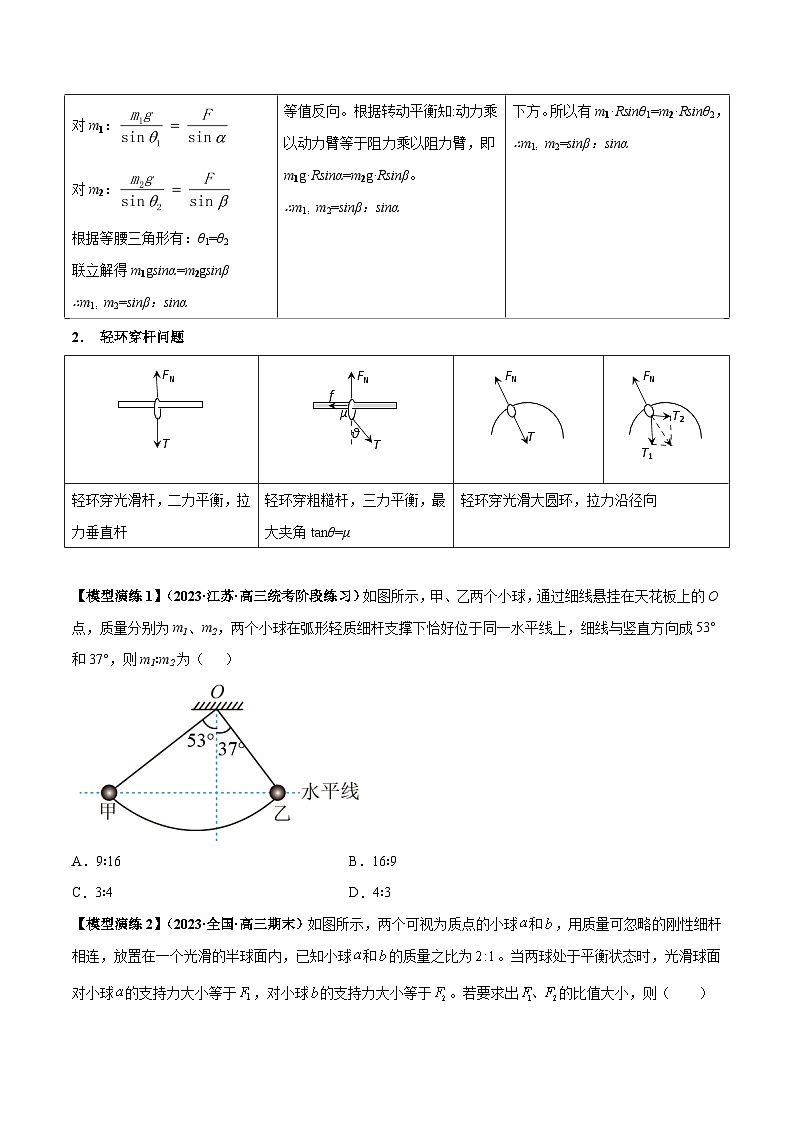

【模型演练1】(2023·江苏·高三统考阶段练习)如图所示,甲、乙两个小球,通过细线悬挂在天花板上的O点,质量分别为m1、m2,两个小球在弧形轻质细杆支撑下恰好位于同一水平线上,细线与竖直方向成53°和37°,则m1∶m2为( )
A.9∶16B.16∶9
C.3∶4D.4∶3
【答案】A

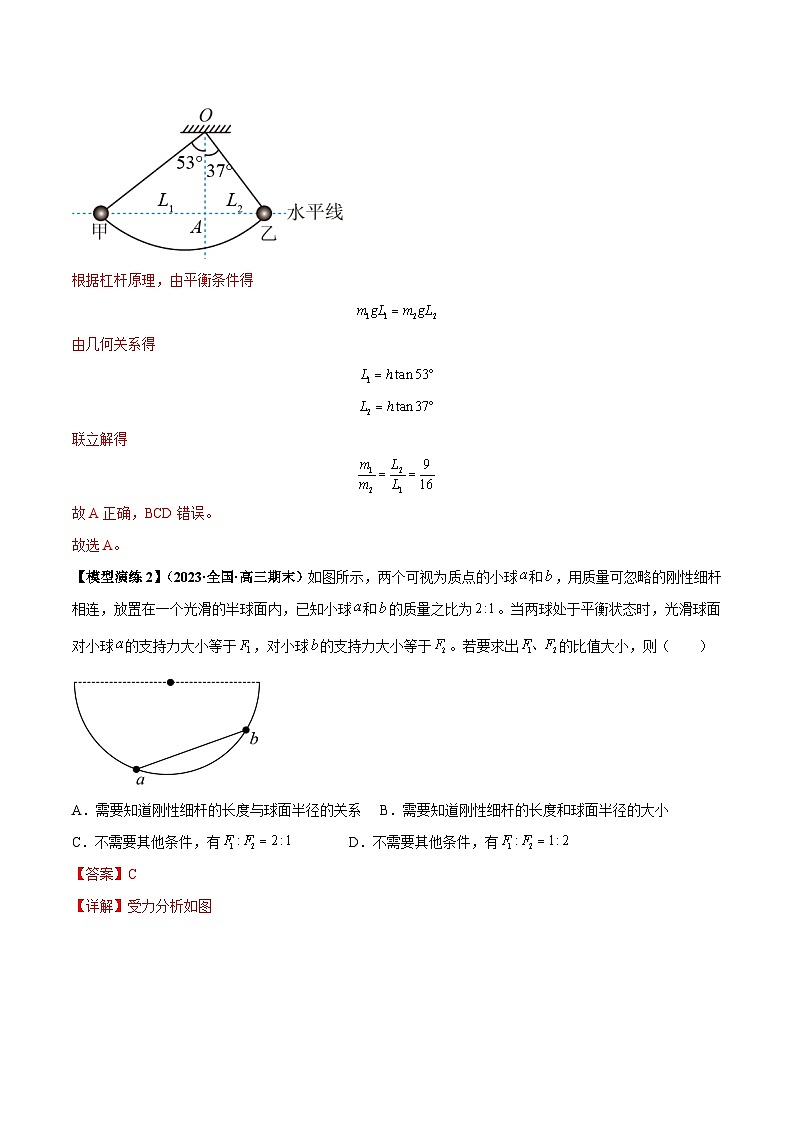

【详解】将甲乙看成一个系统,设O到甲乙连线的距离为,如图所示
根据杠杆原理,由平衡条件得
由几何关系得
联立解得
故A正确,BCD错误。
故选A。
【模型演练2】(2023·全国·高三期末)如图所示,两个可视为质点的小球和,用质量可忽略的刚性细杆相连,放置在一个光滑的半球面内,已知小球和的质量之比为。当两球处于平衡状态时,光滑球面对小球的支持力大小等于,对小球的支持力大小等于。若要求出的比值大小,则( )
A.需要知道刚性细杆的长度与球面半径的关系B.需要知道刚性细杆的长度和球面半径的大小
C.不需要其他条件,有D.不需要其他条件,有
【答案】C
【详解】受力分析如图
分别对小球和受力分析有
,
根据几何关系有
,
则有
故选C。
【模型演练3】(2023·山西·高三统考阶段练习)如图所示,倾角为的光滑轻杆一端固定在地面上,绕过光滑定滑轮的轻绳一端连接轻弹簧,另一端连接质量的小球,轻弹簧的另一端连接轻质小环,小环和小球均套在光滑杆上,系统处于静止状态,轻绳与杆的夹角为,轻弹簧的劲度系数为,重力加速度,则轻弹簧的形变量为( )
A.B.C.D.
【答案】C
【详解】由于小环是轻质的,故弹簧必将与杆垂直,否则受力不平衡。对小球受力分析如图所示
将各力沿着杆分解,根据平衡条件有
解得
又弹簧的弹力等于轻绳的拉力,故由胡克定律可得
解得
故选C。
【模型演练4】(2023春·四川成都·高三成都七中校考阶段练习)“V”形吊车在港口等地有重要的作用.如图所示,底座支点记为O点,OA为“V”形吊车的左臂,OA上端A处固定有定滑轮,OB为活杆且为“V”形吊车的右臂,一根钢索连接底座与B点,另一根钢索连接B点后跨过定滑轮吊着一质量为M的重物,重物静止.已知左臂OA与水平面的夹角为,左臂OA与钢索AB段的夹角为θ,且左臂OA与右臂OB相互垂直,左臂OA、右臂OB总质量为m,钢索质量忽略不计,不计一切摩擦,重力加速度为g。则下列说法正确的是( )
A.定滑轮对钢索的支持力为
B.AB段钢索所受到的拉力为2Mg
C.右臂OB对钢索的支持力为
D.底座对左臂OA、右臂OB、重物整体的支持力为
【答案】A
【详解】A.作示意图如图1所示,设重物所在位置为C点,则钢索在A点夹角为
定滑轮只改变钢索拉力的方向,不改变力的大小,则钢索对滑轮的作用力方向沿着的角平分线,即
由牛顿第三定律可知,滑轮对钢索的作用力
故A正确;
B.由题意可知,物体缓慢向上运动,钢索拉力
故B错误;
C.以B点为研究对象,受力分析如图2所示,可知
解得
故C错误;
D.以整体为研究对象,钢索也与底座接触,底座对整体的支持力大于,故D选项错误。
故选A。
【模型演练5】如图所示,竖直放置的光滑圆环,顶端D点处固定一定滑轮(大小忽略),圆环两侧套着质量分别为m1、m2的两小球A、B,两小球用轻绳绕过定滑轮相连,并处于静止状态,A、B连线过圆心O点,且与右侧绳的夹角为θ。则A、B两小球的质量之比为( )
A.tan θ B.eq \f(1,tan θ) C.eq \f(1,cs θ) D.sin2θ
【答案】B
【解析】对两小球分别受力分析,作出力的矢量三角形,如图所示。
对小球A,可得eq \f(m1g,sin90°-θ)=eq \f(T,sin α);对小球B,可得eq \f(m2g,sin θ)=eq \f(T,sin180°-α);联立解得eq \f(m1,m2)=eq \f(1,tan θ),故选B。
【模型演练6】如图所示,质量M=2eq \r(3) kg的木块A套在水平杆上,并用轻绳将木块与质量 m=eq \r(3) kg的小球B相连。今用与水平方向成α=30°角的力F=10eq \r(3) N,拉着小球带动木块一起向右匀速运动,运动中M、m相对位置保持不变,g取10 m/s2。求:
(1)运动过程中轻绳与水平方向的夹角θ;
(2)木块与水平杆间的动摩擦因数μ;
(3)当α为多大时,使小球和木块一起向右匀速运动的拉力最小?
【答案】(1)30° (2)eq \f(\r(3),5) (3)arctan eq \f(\r(3),5)
【解析】(1)对B进行受力分析,设细绳对B的拉力为T,由平衡条件可得Fcs 30°=Tcs θ
Fsin 30°+Tsin θ=mg
解得T=10eq \r(3) N,tan θ=eq \f(\r(3),3),
即θ=30°。
(2)对A进行受力分析,由平衡条件有
Tsin θ+Mg=FN
Tcs θ=μFN
解得μ=eq \f(\r(3),5)。
(3)对A、B进行受力分析,由平衡条件有
Fsin α+FN=(M+m)g,Fcs α=μFN
解得F=eq \f(M+mgμ,cs α+μsin α)
令sin β=eq \f(1,\r(1+μ2)),cs β=eq \f(μ,\r(1+μ2)),即tan β=eq \f(1,μ),则
F=eq \f(M+mgμ,\r(1+μ2)sin βcs α+cs βsin α)=eq \f(M+mgμ,\r(1+μ2)sinβ+α)
【模型演练7】如图所示,一根粗糙的水平横杆上套有A、B两个轻环,系在两环上的等长细绳拴住的书本处于静止状态,现将两环距离变小后书本仍处于静止状态,则( )
A.杆对A环的支持力变大 B.B环对杆的摩擦力变小
C.杆对A环的力不变 D.与B环相连的细绳对书本的拉力变大
【答案】 B
【解析】 将A、B两个轻环、绳及书本视为整体,在竖直方向上,整体受到向下的重力和向上的支持力作用,两个支持力大小之和等于重力,FN=eq \f(1,2)mg,大小保持不变,A错误;对B环受力分析如图所示,Ff=FNtan θ=eq \f(1,2)mgtan θ,两环距离变小,tan θ减小,Ff变小,B正确;对A环受力分析与B环类似,杆对环的力为支持力FN和摩擦力Ff的合力,与FT大小相等,FT=eq \f(FN,cs θ),当θ发生变化时,FT发生变化,C错误;FTcs θ=eq \f(1,2)mg,两环距离变小,cs θ变大,细绳上的拉力变小,D错误.
【模型二】绳杆弹簧加速度问题模型
【模型要点】
1. 悬绳加速度问题
2. 类悬绳加速度问题
【模型演练1】(2023·湖北襄阳·襄阳四中校考模拟预测)如图,一辆公共汽车在水平公路上做直线运动,小球A用细线悬挂车顶上,车厢底板上放一箱苹果,苹果箱和苹果的总质量为M,苹果箱和箱内的苹果始终相对于车箱底板静止,苹果箱与公共汽车车厢底板间的动摩擦因数为μ,重力加速度为g,若观察到细线偏离竖直方向夹角大小为θ并保持不变,则下列说法中正确的是( )
A.汽车一定向右做匀减速直线运动
B.车厢底板对苹果箱的摩擦力水平向右
C.苹果箱中间一个质量为m的苹果受到合力为
D.苹果箱中间一个质量为m的苹果受到周围其他苹果对它的作用力大小为
【答案】D
【详解】A.对小球受力分析
可知合力与加速度方向水平向左,所以汽车运动的加速度方向水平向左,如果向右运动,则做匀减速直线运动,如果向左运动,则做加速直线运动,A错误;
B.设小球的加速度为a,受力分析如图所示,对小球由牛顿第二定律得
解得
则汽车的加速度和苹果箱的加速度都为,苹果箱和箱内的苹果始终相对于车箱底板静止,则车厢底板对苹果箱的摩擦力为静摩擦力,不是滑动摩擦力,所以不一定为,以这箱苹果为研究对象,根据牛顿第二定律有
,水平向左
B错误;
CD.以苹果箱中间一个质量为m的苹果为研究对象,合外力为ma,设周围其它苹果对它的作用力大小为F,方向与竖直方向的夹角为α,在水平方向根据牛顿第二定律有
在竖直方向上
加速度
三式联立解得
则α = θ,C错误、D正确。
故选D。
【模型演练2】.(2023·黑龙江七台河·高三校考期末)如图,汽车沿水平面向右做匀变速直线运动,小球A用细线悬挂车顶上,质量为m的一位中学生手握扶杆,始终相对于汽车静止地站在车箱底板上,学生鞋底与汽车间的动摩擦因数为μ。若某时刻观察到细线偏离竖直方向θ角,则此刻汽车对学生产生的作用力的大小和方向为( )
A.mg,竖直向上B.,斜向左上方
C.mgtanθ,水平向右D.mgsinθ,斜向右上方
【答案】B
【详解】以小球为研究对象,受力如图所示
根据牛顿第二定律可得
m球gtanθ=m球a
解得
a=gtanθ
以人为研究对象,人与球的加速度相同,均水平向左,设汽车对学生的作用力F与竖直方向的夹角为α,根据牛顿第二定律可得
mgtanα=ma,
将a=gtanθ代入,解得
α=θ,
方向斜向左上方。
故选B。
【模型演练3】(2023·全国·高三专题练习)如图所示,有一固定的倾斜长钢索,小球Q通过轻绳与环P相连,并随P一起沿钢索下滑,下滑过程中,轻绳始终与钢索是垂直的,不计空气阻力,则( )
A.球Q的加速度大小与重力加速度的大小相等
B.球Q所受重力的功率保持不变
C.球Q的机械能守恒
D.球Q动量变化的方向竖直向下
【答案】C
【详解】A.设钢索与水平方向夹角为,小球Q受力分析可得
得加速度
故A错误;
B.球Q下降过程中所受重力的功率
因速度在增大,故重力功率也增大,故B错误;
C.小球运动过程中绳子拉力与运动方向垂直,不做功。只有重力做功,因此机械能守恒,C正确;
D.合外力冲量等于动量变化量,故球Q动量变化的方向沿绳索向下,故D错误。
故选C。
【模型演练4】.(2023·全国·模拟预测)如图所示,一固定杆与水平方向夹角为,将一质量为的滑块套在杆上,通过轻绳悬挂一个质量为的小球,杆与滑块之间的动摩擦因数为。若滑块与小球保持相对静止以相同的加速度a一起运动,此时绳子与竖直方向夹角为,且,则滑块的运动情况是( )
A.沿着杆加速下滑B.沿着杆加速上滑
C.沿着杆减速下滑D.沿着杆减速上滑
【答案】D
【详解】把滑块和小球看做整体受力分析,沿斜面和垂直斜面建立直角坐标系,若速度方向向下,则沿斜面方向上有
垂直斜面方向上有
摩擦力为
联立可得
对小球有:若,则
现有
则有
所以
整理得
因为
所以
但
所以假设不成立,即速度的方向一定向上,由于加速度方向向下,所以滑块沿杆减速上滑。
故选D。
【模型演练5】.(2023·全国·高三专题练习)如图所示,水平面上的小车内固定一个倾角为θ=30°的光滑斜面,平行于斜面的细绳一端固定在车上,另一端系着一个质量为m的小球,小球和小车均处于静止状态。如果小车在水平面上向左加速且加速度大小不超过a1时,小球仍能够和小车保持相对静止;如果小车在水平面上向右加速且加速度大小不超过a2时,小球仍能够和小车保持相对静止,则a1和a2的大小之比为( )
A.∶1B.∶3C.3∶1D.1∶3
【答案】D
【详解】分析小球的受力情况如图所示
如果小车在水平面上向左加速,由正交分解法得,水平方向上有
FNsinθ-FTcsθ=ma1
竖直方向上有
FNcsθ+FTsinθ=mg
解得
a1=g
球仍能够和小车保持相对静止的临界条件是细绳拉力
FT=0
解得
a1=gtan30°
同理可得,如果小车在水平面上向右加速,则
a2=g
球仍能够和小车保持相对静止的临界条件是斜面对小球的弹力
FN=0
解得
a2=
所以
=1∶3
故选D。
【模型演练6】.(2023秋·吉林长春·高三长春市第五中学校考期末)一辆小车静止在水平地面上,bc是固定在小车上的水平横杆,物块M穿在杆上,M通过线悬吊着小物体m,m在小车的水平底板上,小车未动时,细线恰好在竖直方向上,现使车向右运动,全过程中M始终未相对杆bc移动,M、m与小车保持相对静止,已知a1∶a2∶a3∶a4=1∶2∶4∶8,M受到的摩擦力大小依次为Ff1、Ff2、Ff3、Ff4,则以下结论不正确的是( )
A.Ff1∶Ff2=1∶2B.Ff2∶Ff3=1∶2
C.Ff3∶Ff4=1∶2D.tan α=2tan θ
【答案】B
【详解】ABC.图(1)中M受的静摩擦力为
Ff1=Ma1
图(2)中M受的静摩擦力为
Ff2=Ma2
图(3)中对M和m的整体分析可知,M受的静摩擦力为
Ff3=(M+m)a3
图(4)中对M和m的整体分析可知,M受的静摩擦力为
Ff4=(M+m)a4
则
Ff1∶Ff2=1∶2
Ff2∶Ff3不能确定;
Ff3∶Ff4=1∶2
则选项AC正确,B错误;
D.由图(3)对m分析可知
由图(4)对m分析可知
则
tan α=2tan θ
选项D正确。
故选B。
【模型演练7】.(2023秋·山西运城·高三康杰中学校考期末)如图所示,在倾角为30°的光滑斜面上,一质量为3m的小车在沿斜面向下的外力F作用下沿斜面下滑,小车支架上用细绳悬挂一质量为m的小球,若在小车下滑的过程中,连接小球的轻绳恰好水平,则外力F的大小为(重力加速度为g)( )
A.6mgB.5mgC.4mgD.3mg
【答案】A
【详解】对小球受力分析,小球受重力和水平方向绳子的拉力,由于小车沿斜面下滑,则小球的合力沿斜面向下,根据几何关系可知,小球的合力
则小球的加速度为
对小车和小球整体受力分析,根据牛顿第二定律可得
联立解得
故A正确,BCD错误。
故选A。
【模型演练7】.(2023秋·上海黄浦·高三上海外国语大学附属大境中学校考期末)在静止的小车内,用细绳a和b系住一个小球,绳a与竖直方向成角,拉力为,绳b为水平状态,拉力为,如图所示,现让小车从静止开始向左做匀加速运动,此时小球相对于车厢的位置仍保持不变,则两根细绳的拉力变化情况是( )
A.变小,不变B.不变,变大
C.变小,变大D.不变,变小
【答案】B
【详解】物体静止时,由平衡条件可得
小车向左做匀加速运动,根据牛顿第二定律得
解得
故选B。
【模型演练8】.(2023春·上海长宁·高三专题练习)如图所示,固定在小车上的支架的斜杆与竖直杆的夹角为,在斜杆下端固定有质量为的小球,重力加速度为,下列关于杆对球的作用力的判断中,正确的是( )
A.小车静止时,,方向沿杆向上方
B.小车静止时,,向垂直杆向上
C.小车向左以加速度加速运动时,则
D.小车向右以加速度加速运动时,则
【答案】D
【详解】AB.当小车静止时,球处于平衡状态,则杆对小球的作用力
方向竖直向上,故AB错误;
C.当小车向左以加速度a运动时,受力如下图所示,则球的合力为
当加速度大小
则杆的作用力
否则
故C错误。
D.当小车向右以加速度a运动时,F的水平分力向右,且大小等于ma,F的竖直分力向上,且大小等于mg,则根据力的合成可得
故D正确。
故选D。
【模型演练9】.(2023·山东·高三统考期末)如图所示,一倾角为的固定斜面上放一质量为M的木块,木块上固定一轻质支架,支架末端用丝线悬挂一质量为m的小球,木块沿斜面稳定下滑时,小球与木块相对静止共同运动。下面说法正确的是( )
A.若稳定下滑时,细线竖直向下,如①所示,此时木块和斜面间无摩擦力作用
B.若稳定下滑时,细线垂直斜面,如②所示,此时木块受到沿斜面向上的摩擦力
C.若稳定下滑时,细线垂直斜面,如②所示,此时木块的加速度为
D.若在外力作用下稳定下滑时,细线是水平的,如③所示,此时木块的加速度为
【答案】D
【详解】A.若稳定下滑时,细线竖直向下,如图所示
则
故小球匀速运动,由题可知,小球和木块相对静止,则木块沿斜面匀速下滑,则受到向上的摩擦力,故A错误;
BC.若稳定下滑时,细线垂直斜面,如图所示
则与mg的合力必定沿加速度方向,即斜面方向,可得
由牛顿第二定律可知
此时小球和木板组成的系统的加速度为
木块的重力沿斜面的分力为
对木块研究
则木块不受摩擦力,故BC错误;
D.若在外力作用下稳定下滑时,细线是水平的,如图所示
当绳子水平时,此时小球所受的合力方向沿斜面向下,此时
此时小球和木板组成的系统的加速度为
故D正确。
故选D。
【模型演练10】(2023吉林长春一模)如图所示,一辆装满石块的货车沿水平路面以加速度a向右做匀加速直线运动。货箱中石块B的质量为m,重力加速度为g。下列说法正确的是
A. 货车速度增加得越来越快
B. 货车在相邻的两个相等时间间隔内的位移之差为
C. 与B接触的物体对B的作用力大小为
D. 与B接触的物体对B的作用力方向水平向右
【答案】BC
【解析】根据加速度的定义式可知,速度变化率不变,单位时间内货车速度增加量不变,故A选项错误;根据匀变速直线运动的规律可知,货车在相邻的两个相等时间T内的位移之差为,故B选项正确;货车沿水平路面以加速度a向右做匀加速直线运动,与B接触的物体对B的作用力F的方向如图所示,作用力大小为,故C选项正确,D选项错误。
【模型演练11】(2023·全国·二模)水平路面上有一货车运载着5个相同的、质量均为m的光滑均质圆柱形工件,其中4个恰好占据车厢底部,另有一个工件D置于工件A、B之间(如图所示),重力加速度为g。汽车以某一加速度向左运动时,工件A与D之间恰好没有作用力,此时工件C与B间的作用力大小为( )
A.B.C.D.
【答案】C
【详解】对D受力分析,当工件A与D之间恰好没有作用力时,D只受到重力、B对D的弹力作用,弹力方向垂直接触面(沿B、D的轴心连线方向),弹力和重力的合力产生加速度,可以得到如下图所示,根据牛顿第二定律得
则当时A与D之间恰好没有作用力。再把A、B、D作为整体受力分析,当汽车向左加速运动时,A相对于车有向右运动的趋势,所以车厢与A之间的弹力是0,C对B有水平向左的弹力,竖直方向上的支持力和重力平衡,对水平方向,则有C对A、B、D整体的作用力大小为
ABD错误,C正确。
故选C。
【模型演练12】(2023·天津滨海新·天津经济技术开发区第一中学校联考二模)如图所示,一位同学手持乒乓球拍托球沿水平直线跑动,球拍与球相对静止且均相对该同学身体静止,球拍平面和水平面之间夹角为。设球拍和球质量分别为M、m,不计球拍和球之间摩擦,不计空气阻力,则( )
A.该同学做匀速直线跑动B.乒乓球处于平衡状态
C.球拍受到的合力大小为D.球拍受到乒乓球的压力大小为
【答案】C
【详解】AB.不计球拍和球之间摩擦,不计空气阻力,对小球分析如图所示
一位同学手持乒乓球拍托球沿水平直线跑动,则小球所受的合力为
则球在水平方向匀加速运动,由于球拍与球相对静止且均相对该同学身体静止,球、球拍和同学具有相同的加速度,故AB错误;
C.对乒乓球由牛顿第二定律得
球拍受到的合力大小为
故C正确;
D.球拍对乒乓球的支持力大小为
由牛顿第三定律可知球拍受到乒乓球的压力大小等于球拍对乒乓球的支持力大小为
故D错误。
故选C。
【模型三】 轻绳相连加速度相同的连接体
【模型演练1】(2023·全国·高三专题练习)如图所示,在倾角为的光滑固定斜面上有两个用轻弹簧连接的物块A和B,它们的质量分别为m和2m,弹簧的劲度系数为k,在外力F的作用下系统处于静止状态。已知弹簧始终处于弹性限度内,重力加速度为,则( )
A.外力F的大小为
B.弹簧的形变量为
C.若外力F的大小变为,当A、B相对静止时,弹簧弹力的大小为
D.若外力F的大小变为,当A、B相对静止时,突然撤去外力F的瞬间,物块B的加速度大小为
【答案】D
【详解】A.对物块A和B整体受力分析,由平衡条件可得,外力的大小为
故A错误;
B.对物块B受力分析,由平衡条件可得,弹簧的弹力为
则弹簧的形变量为
故B错误;
CD.对物块A和B整体受力分析,由牛顿第二定律,得
解得
物块A和B的加速度大小为
对物块B受力分析,由牛顿第二定律
可得,弹簧弹力的大小为
突然撤去外力F的瞬间,弹簧不突变,所以物块B的加速度大小不变,故C错误,D正确。
故选D。
【模型演练2】.(2023·重庆·统考模拟预测)如图所示,质量均为m的三个物体(可视为质点)A、B、C均放在粗糙水平面上,动摩擦因数均为μ,物体间用原长为L的轻弹簧连接,每根弹簧劲度系数均为k。现用外力F拉动物体A,使三个物体一起加速运动,则A、C间的距离为(初始状态弹簧均为原长)( )
A.B.C.D.
【答案】B
【详解】对整体根据牛顿第二定律
对B、C,根据牛顿第二定律
对C,根据牛顿第二定律
A、C间的距离
联立可得
故选B。
【模型演练3】.(2023·全国·高三专题练习)如图所示,倾角为的粗糙斜面上有4个完全相同的物块,在与斜面平行的拉力F作用下恰好沿斜面向上做匀速直线运动,运动中连接各木块间的细绳均与斜面平行,此时第1、2物块间细绳的张力大小为,某时刻连接第3、4物块间的细绳突然断了,其余3个物块仍在力F的作用下沿斜面向上运动,此时第1、2物块间细绳的张力大小为,则等于( )
A.B.C.D.1:1
【答案】B
【详解】匀速运动时,设每一个物块所受的摩擦力为,质量为,根据平衡条件可得
对2、3、4物块由平衡条件可得
可得
连接第3、4物块间的细绳突然断了,对1、2、3根据牛顿第二定律可得
对2、3物块根据牛顿第二定律可得
可得
可得
故选B。
【模型演练4】(2023·河北·校联考模拟预测)如图所示,质量分别为1kg和2kg的A、B两个物体放在光滑水平面上,外力、同时作用在两个物体上,其中(表达式中各个物理量的单位均为国际单位),。下列说法中正确的是( )
A.时,物体A的加速度大小为
B.后物体B的加速度最小
C.后两个物体运动方向相反
D.若仅将A、B位置互换,时物体A的加速度为
【答案】D
【详解】A.在水平方向上的分力为
假设A、B间无弹力,则
时,有
假设A、B间无弹力,则
因此A、B会整体运动,有
解得
选项A错误;
B.物体B的加速度最小时,有
解得
选项B错误;
C.之前,两物体均沿F1方向加速运动,后F1方向反向,A做减速运动,但两个物体运动方向仍然相同,选项C错误;
D.若仅将A、B位置互换,假设A、B间无弹力,则
说明A、B分离运动,假设正确,则时物体A的加速度为,选项D正确。
故选D。
【模型演练5】(2023春·湖南常德·高三汉寿县第一中学校考阶段练习)如图所示,在倾角为的光滑固定斜面上有两个用轻弹簧连接的物块A和B,它们的质量分别为和,弹簧的劲度系数为,在外力的作用下系统处于静止状态。已知弹簧始终处于弹性限度内,重力加速度为,则( )
A.外力的大小为
B.弹簧的形变量为
C.若外力的大小为,则A、B相对静止向上加速时,弹簧弹力的大小为
D.若外力的大小为,则A、B相对静止向上加速时,物块B的加速度大小为
【答案】C
【详解】A.对物块A和B整体受力分析,由平衡条件可得,外力的大小为
A错误;
B.对物块B受力分析,由平衡条件可得,弹簧的弹力为
则弹簧的形变量为
B错误;
CD.对物块A和B整体受力分析,由牛顿第二定律
可得
物块A和B的加速度大小为
对物块B受力分析,由牛顿第二定律
可得,弹簧弹力的大小为
C正确,D错误。
故选C。
【模型演练6】(2023·广东·模拟预测)如图所示,2023个完全相同的小球通过完全相同的轻质弹簧(在弹性限度内)相连,在水平拉力F的作用下,一起沿水平面向右运动,设1和2之间弹簧的弹力为,2和3之间弹簧的弹力为,……,2022和2023之间弹簧的弹力为,则下列说法正确的是( )
A.若水平面光滑,从左到右每根弹簧长度之比为1∶2∶3∶…∶2021∶2022
B.若水平面粗糙,撤去F的瞬间,第2000号小球的加速度不变
C.若水平面光滑,
D.若水平面粗糙,
【答案】BCD
【详解】AC.若水平面光滑,以整体为研究对象,根据牛顿第二定律可得
解得
分别以后面的第1、2、3…、2022个小球为研究对象,根据牛顿第二定律可得
以此类推
可得
由胡克定律可知
可知从左到右每根弹簧伸长量之比为
但长度之比不满足,故A错误,C正确;
B.若水平面粗糙,撤去的瞬间,第2000号小球所受的两边弹簧的弹力以及摩擦力都不变,则加速度不变,故B正确;
D.若水平面粗糙,设每个小球受的滑动摩擦力为,则以整体为研究对象,根据牛顿第二定律可得
解得
分别以后面的第1、2、3…、2022个小球为研究对象,根据牛顿第二定律可得
以此类推
则
故D正确。
故选BCD。
【模型四】板块加速度相同的连接体模型
【模型演练1】(2023·湖南常德·常德市一中校考二模)如图甲所示,长木板B在静止在水平地面上,在t=0时刻,可视为质点、质量为1kg的物块A在水平外力F作用下,从长木板的左端滑上从静止开始运动,1s后撤去外力F,物块A、长木板B的速度—时间图像如图乙所示,g=10m/s2,则下列说法正确的是( )
A.长木板的最小长度为2m
B.A、B间的动摩擦因数是0.1
C.长木板的质量为0.5kg
D.外力F的大小为4N
【答案】ABD
【详解】A.由图像可知,2s后物块和木板达到共速后一起匀速运动,说明木板与地面之间无摩擦,图像中图线与坐标轴为成的面积表示物体的位移,故由图乙可知,在2s内物块的位移为,木板的位移为,故长木板的最小长度为
A正确;
B.由图乙可知,1s时撤去外力F,在内有物块A的受力及牛顿第二定律可知
由图乙可知内物块A的加速度大小为
解得A、B间的动摩擦因数为
B正确;
C.由图乙可知,木板的加速度大小为
由木板B的受力及牛顿第二定律可知
解得长木板的质量为
C错误;
D.由内的物块A的受力及牛顿第二定律可知
又此过程中加速度的大小为
解得
D正确。
故选ABD。
【模型演练2】(2023春·重庆·高三统考阶段练习)如图用货车运输规格相同的两块水平水泥板,底层水泥板车厢间的动摩擦因数为0.6,两块水泥板之间动摩擦因数为0.8,最大静摩擦力等于滑动摩擦力,取,为保证底层水泥板与车厢、两块水泥板之间均不发生相对运动,货车行驶的最大加速度为( )
A.B.C.D.
【答案】C
【详解】要使上层水泥板不发生相对滑动,上层水泥板的最大静摩擦力
μ1mg=ma1
要使两块水泥板均不发生相对滑动,则
2μ2mg=2ma2
所以最大加速度应
故选C。
【模型演练3】.(2023·河南郑州·统考模拟预测)如图所示,一长木板a在水平地面上运动,在某时刻()将一相对于地面静止的物块b轻放到木板上,此时a的速度水平向右,大小为2v0,同时对a施加一水平向右的恒力F。已知物块与木板的质量相等,物块与木板间及木板与地面间的动摩擦因数相等,物块与木板间的最大静摩擦力等于滑动摩擦力,且物块始终在木板上。在物块放到木板上之后,a、b运动的速度一时间图像可能是下列图中的( )
A. B.
C. D.
【答案】BC
【详解】小物块由静止开始,长木板有初速度且受到恒力作用,所以对物块受力分析,由牛顿第二定律得
解得
对长木板受力分析有
解得
AB.根据图像斜率可知初始阶段
aa<0,
解得
则a做匀减速直线运动,b做匀加速直线运动,共速后由于整体合力为零,将一起做匀速直线运动,故A错误,B正确
C.根据图像知a做匀速直线运动,即
b做匀加速直线运动,两者共速后,一起做匀加速直线运动,根据牛顿第二定律有
解得
故C正确;
D.若aa<ab,则有
两者均做匀加速直线运动,共速后一起做匀加速直线运动,根据牛顿第二定律的
解得
故D错误。
故选BC。
【模型演练4】.(2023·湖北·校联考模拟预测)如图所示,在光滑水平面上,A、B两物体叠放在一起,A放在B的上面,已知,,A、B之间的动摩擦因数,。对物体A施加水平向右的拉力F,开始时拉力F=20N,此后逐渐增加,在增大到50N的过程中,下列说法正确的是( )
A.当拉力F60N时,两物体相对滑动,则当拉力Fg·ctα发飘:
FN=0
T=
T=mg/csθ
F=mg·tanθ-ma
a>g·tanθ发飘:
F=0
T=
光滑斜面车上物体
光滑圆弧车中物体
车上死杆
车中土豆
车上人
m
θ
a
m
θ
a
m
θ
a
死杆
a
m
a
m
a
θ
mg
FN
x
y
θ
mg
FN
x
y
mg
F
x
y
mg
F
x
y
mg
F
x
y
FN
f
加速度a=g·tanθ
支持力FN=mg/csθ
加速度a=g·tanθ
支持力FN=mg/csθ
杆对球的弹力
其它土豆对黑土豆的作用力
车对人的作用力
m1
m2
F
μ
μ
a
m1
m2
F
μ
μ
a
m1
m2
F
μ
μ
a
m1
m2
F
a
m1
m2
F
μ
μ
a
m3
μ
求m2、m3间作用力,将m1和m2看作整体
整体求加速度
隔离求内力
T-μm1g=m1a
得
整体求加速度
隔离求内力
T-m1g(sinθ-μcsθ)=m1a
得
整体求加速度
隔离求内力T-m1g=m1a
得
m1
m2
F2
μ
μ
a
F1
隔离T-F1-μm1g=m1a
得
m1
m2
μ
光滑
a
F
m1
m2
μ1
μ2
a
)θ
m1
μ1
μ2
a
)θ
m2
整体:a=F/(m1+m2)
隔离m1:f=m1a
得f=m1F/(m1+m2)
整体:a=g(sinθ-μ2csθ)
方向沿斜面向下
隔离m1:m1gsinθ-f=m1a
得f=μ2m1gcsθ
方向沿斜面向上
若μ2=0 则 f=0
整体:a=g(sinθ-μ2csθ)
方向沿斜面向下
隔离m1:f=m1acsθ
得f=m1g(sinθ-μ2csθ)csθ
方向水平向左
若μ2=0 则 f=m1gsinθcsθ
m1
m2
a
a
μ
m1
m2
a
a
隔离m1:T-μm1g=m1a
隔离m2:m2g-T=m2a
得,
隔离m1:m1g-T=m1a
隔离m2:T-m2g=m2a
得,
若μ=0, 且m2
相关试卷
这是一份专题04 连接体模型-2024年新课标高中物理模型与方法,文件包含专题04连接体模型原卷版docx、专题04连接体模型解析版docx等2份试卷配套教学资源,其中试卷共52页, 欢迎下载使用。
这是一份专题17 常见的电路模型---备战2024年高考物理模型与方法(新课标),文件包含专题17常见的电路模型原卷版docx、专题17常见的电路模型解析版docx等2份试卷配套教学资源,其中试卷共56页, 欢迎下载使用。
这是一份专题07 抛体运动模型---备战2024年高考物理模型与方法(新课标),文件包含专题07抛体运动模型---新课标高中物理模型与方法原卷版docx、专题07抛体运动模型---新课标高中物理模型与方法解析版docx等2份试卷配套教学资源,其中试卷共83页, 欢迎下载使用。
![文档详情页底部广告位](http://img.51jiaoxi.com/images/257d7bc79dd514896def3dc0b2e3f598.jpg)
