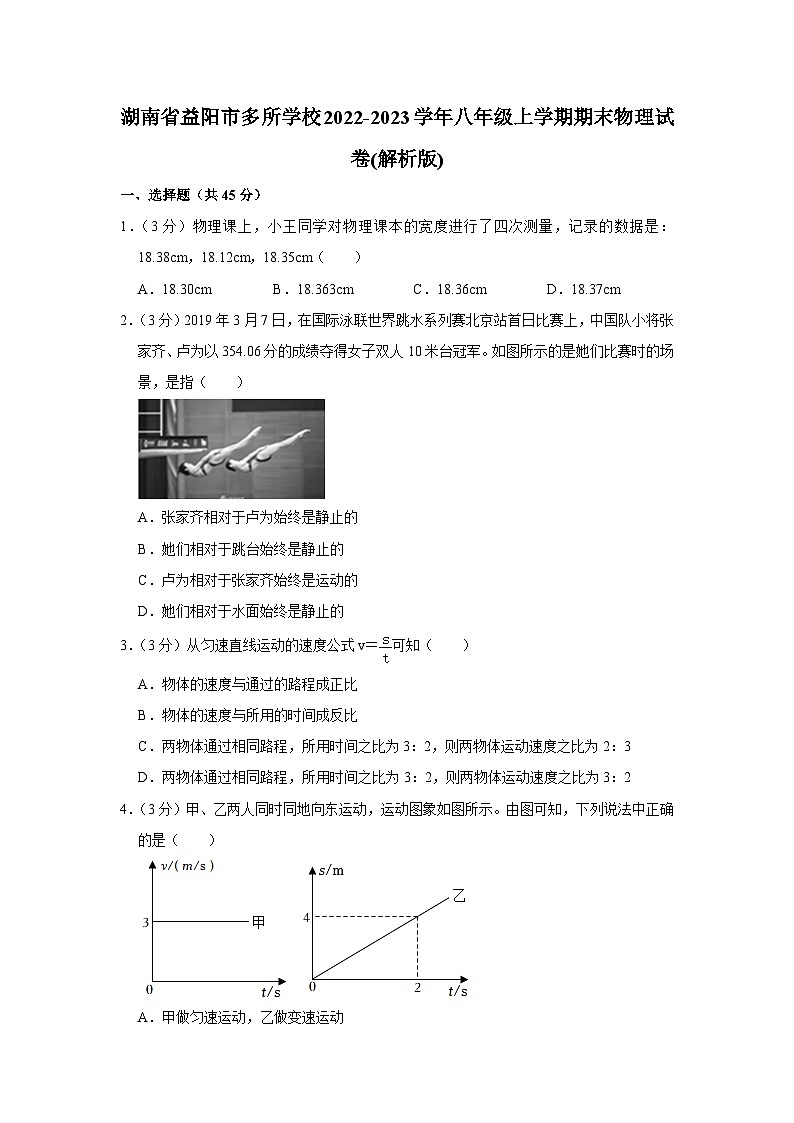

湖南省益阳市多所学校2022-2023学年八年级上学期期末物理试卷

这是一份湖南省益阳市多所学校2022-2023学年八年级上学期期末物理试卷，共25页。试卷主要包含了选择题，实验题，计算题等内容，欢迎下载使用。
1．（3分）物理课上，小王同学对物理课本的宽度进行了四次测量，记录的数据是：18.38cm，18.12cm，18.35cm（ ）
A．18.30cmB．18.363cmC．18.36cmD．18.37cm
2．（3分）2019年3月7日，在国际泳联世界跳水系列赛北京站首日比赛上，中国队小将张家齐、卢为以354.06分的成绩夺得女子双人10米台冠军。如图所示的是她们比赛时的场景，是指（ ）
A．张家齐相对于卢为始终是静止的
B．她们相对于跳台始终是静止的
C．卢为相对于张家齐始终是运动的
D．她们相对于水面始终是静止的
3．（3分）从匀速直线运动的速度公式v＝可知（ ）
A．物体的速度与通过的路程成正比
B．物体的速度与所用的时间成反比
C．两物体通过相同路程，所用时间之比为3：2，则两物体运动速度之比为2：3
D．两物体通过相同路程，所用时间之比为3：2，则两物体运动速度之比为3：2
4．（3分）甲、乙两人同时同地向东运动，运动图象如图所示。由图可知，下列说法中正确的是（ ）
A．甲做匀速运动，乙做变速运动
B．甲运动比乙慢
C．出发5s后，甲、乙之间距离为5m
D．出发10s后，乙通过的路程是15m

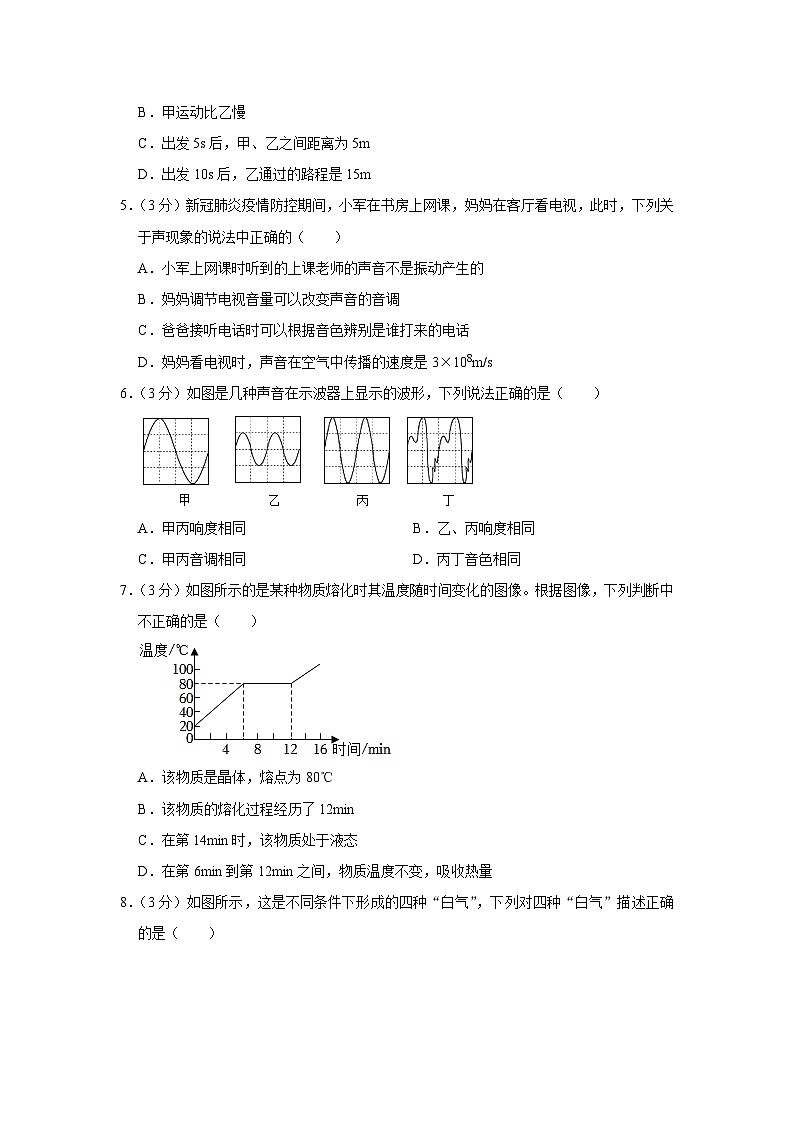

5．（3分）新冠肺炎疫情防控期间，小军在书房上网课，妈妈在客厅看电视，此时，下列关于声现象的说法中正确的（ ）
A．小军上网课时听到的上课老师的声音不是振动产生的
B．妈妈调节电视音量可以改变声音的音调
C．爸爸接听电话时可以根据音色辨别是谁打来的电话
D．妈妈看电视时，声音在空气中传播的速度是3×108m/s
6．（3分）如图是几种声音在示波器上显示的波形，下列说法正确的是（ ）
A．甲丙响度相同B．乙、丙响度相同
C．甲丙音调相同D．丙丁音色相同
7．（3分）如图所示的是某种物质熔化时其温度随时间变化的图像。根据图像，下列判断中不正确的是（ ）
A．该物质是晶体，熔点为80℃
B．该物质的熔化过程经历了12min
C．在第14min时，该物质处于液态
D．在第6min到第12min之间，物质温度不变，吸收热量

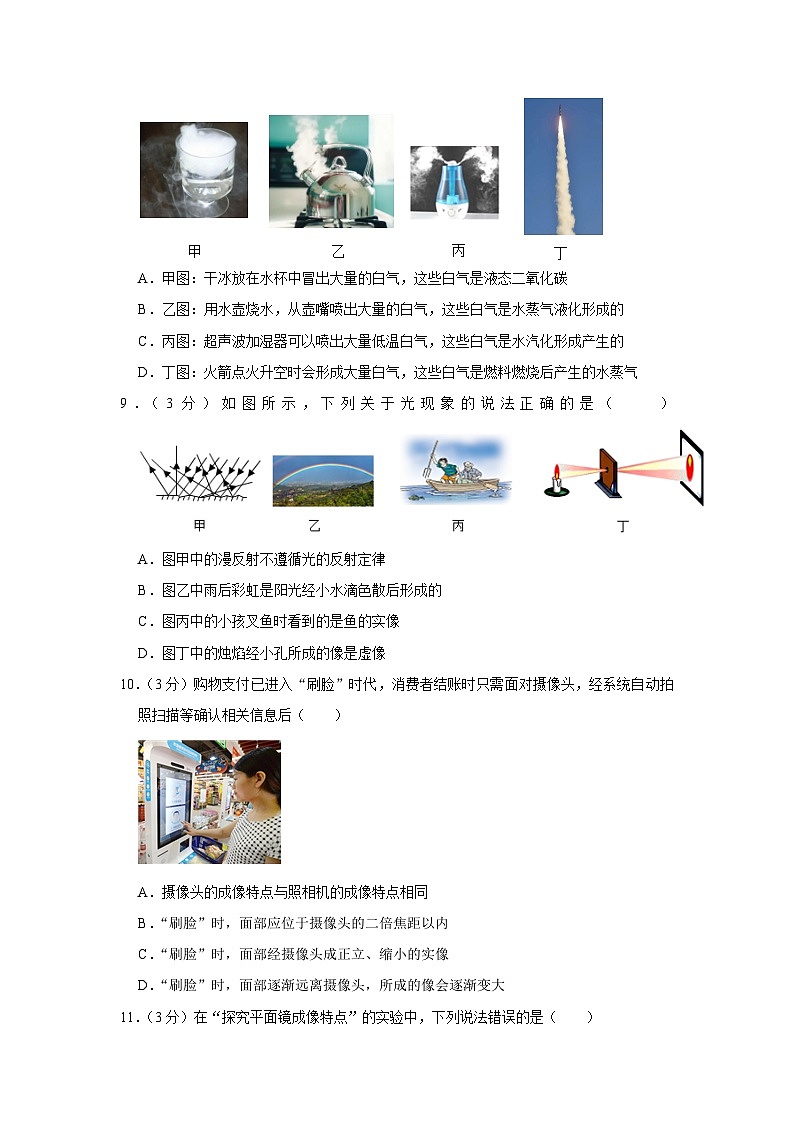

8．（3分）如图所示，这是不同条件下形成的四种“白气”，下列对四种“白气”描述正确的是（ ）
A．甲图：干冰放在水杯中冒出大量的白气，这些白气是液态二氧化碳
B．乙图：用水壶烧水，从壶嘴喷出大量的白气，这些白气是水蒸气液化形成的
C．丙图：超声波加湿器可以喷出大量低温白气，这些白气是水汽化形成产生的
D．丁图：火箭点火升空时会形成大量白气，这些白气是燃料燃烧后产生的水蒸气
9．（3分）如图所示，下列关于光现象的说法正确的是（ ）
A．图甲中的漫反射不遵循光的反射定律
B．图乙中雨后彩虹是阳光经小水滴色散后形成的
C．图丙中的小孩叉鱼时看到的是鱼的实像
D．图丁中的烛焰经小孔所成的像是虚像
10．（3分）购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照扫描等确认相关信息后（ ）
A．摄像头的成像特点与照相机的成像特点相同
B．“刷脸”时，面部应位于摄像头的二倍焦距以内
C．“刷脸”时，面部经摄像头成正立、缩小的实像
D．“刷脸”时，面部逐渐远离摄像头，所成的像会逐渐变大
11．（3分）在“探究平面镜成像特点”的实验中，下列说法错误的是（ ）
A．实验时应选较薄的玻璃板代替平面镜竖立在水平桌面上
B．在寻找蜡烛像的位置时，眼睛应在玻璃板放有点燃蜡烛的一侧观察
C．在蜡烛像的位置放上光屏，光屏上不能承接到蜡烛的像
D．保持蜡烛A的位置不变，让玻璃板稍倾斜些，蜡烛A的像位置不变
12．（3分）《梦溪笔谈》是北宋一部涉及中国古代自然科学、工艺技术及社会历史现象的综合性笔记体著作，该书被评价为“中国科学史上的里程碑”。作者沈括在书中记载了海市蜃楼的大自然奇观，如图是海市蜃楼形成的原理图。下列说法中正确的是（ ）
A．由于光的直线传播，楼阁C发出的光沿直线传播到A点观察处
B．由于光的反射，楼阁B在C处形成楼阁虚像
C．由于光的折射，楼阁B在C处形成楼阁虚像
D．此现象说明光在空气中不能沿直线传播
13．（3分）小亮同学根据表中常温常压下几种物质的密度信息得出以下四个结论，其中正确的是（ ）
A．固体的密度都大于液体的密度
B．同种物质构成的物体，密度一定相同
C．最多能够装下1kg纯水的容器，也能装下1kg的酒精
D．体积相同的实心铜块和实心铁块，铜块质量更大
14．（3分）甲、乙、丙是三个底面积相同，形状不同的容器。今将质量相等的硫酸、水和煤油分别注入三个容器内，液面恰好相平硫酸＝1.8×103kg/m3，ρ煤油＝0.8×103kg/m3。由此可知盛硫酸、水和煤油的容器分别是（ ）
A．甲、乙、丙B．乙、甲、丙C．乙、丙、甲D．丙、乙、甲
15．（3分）交通部门常用测速仪来检测车速。测速原理是测速仪前后两次发出并接收到被测车反射回的超声波信号，再根据两次信号的时间差，测出车速，测速仪发出与接收超声波的情况如图乙所示，x表示超声波与测速仪之间的距离。则该被测汽车速度是（假设超声波的速度为340米/秒，且保持不变）（ ）
A．28.33米/秒B．13.60米/秒
C．14.78米/秒D．14.17米/秒
二、实验题（共33分）
16．（10分）某实验小组利用如图所示的装置测量小车运动的平均速度。将小车从带刻度的斜面上端A点由静止释放，用停表记录小车的运动时间（数字分别表示“时：分：秒”），请回答下列问题：
（1）组装器材时，应使斜面的坡度缓些，这样做的目的是 ；
（2）小车运动的AB段长度为 cm，小车在AB段的运动时间t＝ s；
（3）小车在AB段的平均速度vAB＝ m/s；
（4）若释放小车时，稍微迟疑了一下才开始计时，则测量的平均速度比实际偏 （选填“大”或“小”）。
17．（10分）如图，在“探究水沸腾时温度变化的特点”实验中，小明和小红所用器材规格完全相同。
（1）进行组装实验装置时，应按照 的顺序进行；
（2）图乙、丙是小明观察到的气泡在水中变化的现象，则 （选填“乙”或“丙”）图是水沸腾时的情形；
（3）图丁是小明与小红根据实验数据绘制的水温随时间变化的图像，由图像可知：
①本次实验中水的沸点为 ℃；
②水沸腾时的特点是 （选填“吸热”或“放热”），但温度保持不变；
③小明与小红把水加热到沸腾所用的时间不同，主要原因可能是 。
18．（13分）小张同学在探究“凸透镜成像规律”的实验中：
（1）如图甲所示，一束平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑 cm；将此凸透镜固定在光具座上并调整实验器材，使烛焰、凸透镜和光屏三者中心在 ；
（2）如图乙所示，若将蜡烛移动至10cm刻度处，此时光屏上成倒立、 的实像，若再将蜡烛向右移动1cm，应将光屏向 （填“左”或“右”）移动 （填“小于”、“大于”或“等于”）1cm，才能再次在光屏上成清晰的像，此时像的大小比刚才的像要 （填“小”或“大”）些；
（3）如图乙所示，当光屏上出现烛焰清晰的像时，如果用遮光板尽可能靠近烛焰，我们观察光屏时，将会在光屏上看到 。
A.烛焰下半部分的像
B.烛焰上半部分的像
C.烛焰完整的像，像的亮度变暗
D.烛焰完整的像，像的亮度不变
三、计算题（共22分）
19．（10分）暑假期间小明乘车沿滨海路去北海亚特兰蒂斯水上乐园游玩，所乘汽车的速度表如图甲所示，他看见路边一个交通标志牌，则：
（1）该车速度表所指的速度是多少？
（2）该车以速度表上的平均速度行驶，从交通标志牌处到北海至少需要多少小时？
（3）该车从标志牌到北海实际行驶了18min，是否超速？
20．（12分）如图甲所示，底面积为50cm2、高为60cm的平底圆柱形容器A和一质量为3kg、底面积为25cm2的实心金属圆柱体B置于水平桌面上（容器厚度忽略不计），当给容器内盛某种液体时，容器和液体的总质量与液体的体积关系m﹣V图像如图乙所示，将实心金属圆柱体B竖直放入容器A中，待液体静止后（此过程无液体溢出）。求：
（1）该液体的密度；
（2）A容器盛满此液体的总质量；
（3）实心金属圆柱体B的密度。
参考答案与试题解析
一、选择题（共45分）
1．（3分）物理课上，小王同学对物理课本的宽度进行了四次测量，记录的数据是：18.38cm，18.12cm，18.35cm（ ）
A．18.30cmB．18.363cmC．18.36cmD．18.37cm
【分析】在测量长度时，通常采用取多次测量求平均值的方法来减小误差；
计算前偏差较大的读数是错误的，去除错误读数，取其余正确测量值的平均值即为测量结果；
在最后结果的确定时，还要注意小数位数的保留规则与测量值相同。
【解答】解：从题中数据可知，18.12cm与其它数据相差较大，应去掉，通常采用的方法是取多次测量的平均值
L＝≈18.36cm。
故选：C。
【点评】本题考查了在长度测量时，减小误差的方法，是一道基础题。
2．（3分）2019年3月7日，在国际泳联世界跳水系列赛北京站首日比赛上，中国队小将张家齐、卢为以354.06分的成绩夺得女子双人10米台冠军。如图所示的是她们比赛时的场景，是指（ ）
A．张家齐相对于卢为始终是静止的
B．她们相对于跳台始终是静止的
C．卢为相对于张家齐始终是运动的
D．她们相对于水面始终是静止的
【分析】解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的。
【解答】解：题图所示的是她们比赛时的场景，可以看出，她们之间的相对位置没有发生变化，她们相对于跳台，因此她们相对于跳台或水面是运动的，BCD错误。
故选：A。
【点评】此题主要考查学生对参照物的选择、运动和静止的相对性的理解和掌握，研究同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同，但都是正确的结论。
3．（3分）从匀速直线运动的速度公式v＝可知（ ）
A．物体的速度与通过的路程成正比
B．物体的速度与所用的时间成反比
C．两物体通过相同路程，所用时间之比为3：2，则两物体运动速度之比为2：3
D．两物体通过相同路程，所用时间之比为3：2，则两物体运动速度之比为3：2
【分析】AB．物体做匀速直线运动时，速度大小保持不变，它可以通过路程与时间的比值来计算，但与路程和时间的大小无关；
CD．路程相同时，速度与时间成反比。
【解答】解：AB．物体做匀速直线运动时，与路程和时间的大小无关；
CD．路程相同时。两物体通过相同路程，则两物体运动速度之比为2：3，D错误。
故选：C。
【点评】本题考查匀速直线运动的特点，关键知道此时速度大小不变，与路程和时间无关。
4．（3分）甲、乙两人同时同地向东运动，运动图象如图所示。由图可知，下列说法中正确的是（ ）
A．甲做匀速运动，乙做变速运动
B．甲运动比乙慢
C．出发5s后，甲、乙之间距离为5m
D．出发10s后，乙通过的路程是15m
【分析】（1）v﹣t图象中倾斜的直线表示匀变速直线运动，平行于时间轴的直线表示匀速直线运动，乙图为s﹣t图象，为一过原点的倾斜直线，说明路程与时间成正比；
（2）认清横坐标和纵坐标上各表示的物理量和单位，由图象可求得乙物体的速度，然后利用速度公式变形可求得出发5s后，甲、乙之间的距离；
（3）由速度公式变形可求得出发10s时，乙通过的路程。
【解答】解：AB、甲图为v﹣t图象，v甲＝3m/s，甲的速度不变，
乙图为s﹣t图象，为一过原点的倾斜直线，所以，故乙做匀速直线运动，乙物体的速度v乙＝＝＝2m/s；
C、由甲，出发5s后，甲甲t﹣v乙t＝3m/s×5s﹣2m/s×4s＝5m，
故C正确；
D、出发10s时乙＝v乙t′＝2m/s×10s＝20m，故D错误。
故选：C。
【点评】根据图象或图表探究物质的规律是近两年来出现较多的题目，图象可以使我们建立更多的感性认识，从表象中去探究本质规律，体验知识的形成过程。此题涉及到的知识点较多，综合性强。
5．（3分）新冠肺炎疫情防控期间，小军在书房上网课，妈妈在客厅看电视，此时，下列关于声现象的说法中正确的（ ）
A．小军上网课时听到的上课老师的声音不是振动产生的
B．妈妈调节电视音量可以改变声音的音调
C．爸爸接听电话时可以根据音色辨别是谁打来的电话
D．妈妈看电视时，声音在空气中传播的速度是3×108m/s
【分析】（1）声音是由物体振动产生的；
（2）响度是指声音的强弱；
（3）声音的三要素：音调、响度、音色；不同发声体发出声音音色不同；
（4）要知道声音在空气中的传播速度。
【解答】解：
A、网络线上学习时，故A错误；
B、调节电视音量是为了改变声音的大小，故B错误；
C、不同发声体发出声音音色不同，故C正确；
D、声音在15℃空气中传播的速度为340m/s。
故选：C。
【点评】此题考查了声音的传播、声音的特征等，是声现象基本规律的考查，难度不大。
6．（3分）如图是几种声音在示波器上显示的波形，下列说法正确的是（ ）
A．甲丙响度相同B．乙、丙响度相同
C．甲丙音调相同D．丙丁音色相同
【分析】音调跟物体的振动频率有关，振动频率越大，音调越高；响度跟物体的振幅和距离发声体的远近有关，振幅越大，响度越大；音色跟发声体的材料、品质有关。
【解答】解：
AB、由图可知，甲丙丁振幅相同，故A正确；
C、从图中可以看出，丙振动的频率大于甲的振动频率，故C错误；
D、从图中可以看出乙和丁的振动波形不同，故D错误。
故选：A。
【点评】通过比较声音的波形图来考查频率对音调的影响和振幅对响度的影响，解题的关键是能够从波形图上看懂频率和振幅。
7．（3分）如图所示的是某种物质熔化时其温度随时间变化的图像。根据图像，下列判断中不正确的是（ ）
A．该物质是晶体，熔点为80℃
B．该物质的熔化过程经历了12min
C．在第14min时，该物质处于液态
D．在第6min到第12min之间，物质温度不变，吸收热量
【分析】明确图像中横纵坐标所表示的内容，可以看出物质的温度整体呈上升趋势，且有一段时间物质吸热但温度不再升高，说明这是晶体熔化的图像，进而可以判断出对应的熔点温度；熔化前处于固态，熔化过程中处于固液共存状态、熔化完成处于液态。
【解答】解：A、由图知，所以该物质是晶体，故A正确；
B、该物质熔化过程持续的时间为：12min﹣6min＝6min；
C、在第12min时，则在第14min，故C正确；
D、在第6min到第12min之间，处于固液共存状态，温度不变。
故选：B。
【点评】本题考查了晶体的熔化过程，属于基础题，需熟练掌握晶体的熔化特点，题目难度不大。
8．（3分）如图所示，这是不同条件下形成的四种“白气”，下列对四种“白气”描述正确的是（ ）
A．甲图：干冰放在水杯中冒出大量的白气，这些白气是液态二氧化碳
B．乙图：用水壶烧水，从壶嘴喷出大量的白气，这些白气是水蒸气液化形成的
C．丙图：超声波加湿器可以喷出大量低温白气，这些白气是水汽化形成产生的
D．丁图：火箭点火升空时会形成大量白气，这些白气是燃料燃烧后产生的水蒸气
【分析】物质由固态变为液态的过程叫熔化，由液态变为固态的过程叫凝固；由液态变为气态的过程叫汽化，由气态变为液态的过程叫液化；物质由固态直接变为气态的过程叫升华，由气态直接变为固态的过程叫凝华。
【解答】解：A、干冰放在水杯中冒出大量的白气，此过程中吸热，空气中的水蒸气遇冷液化为小水滴即“白气”；
B、水烧开后，放热液化形成小水珠，故B正确；
C、超声波加湿器可以喷出大量低温白气，不是物态变化产生的；
D、火箭喷出的高温燃气喷到水中，这是汽化过程，这些小水珠就是我们看到的白气。
故选：B。
【点评】判断一种现象是什么物态变化，一定要分析现象原来和现在的状态，然后根据六种物态变化的定义进行判断。
9．（3分）如图所示，下列关于光现象的说法正确的是（ ）
A．图甲中的漫反射不遵循光的反射定律
B．图乙中雨后彩虹是阳光经小水滴色散后形成的
C．图丙中的小孩叉鱼时看到的是鱼的实像
D．图丁中的烛焰经小孔所成的像是虚像
【分析】（1）一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射，漫反射和镜面反射都遵循光的反射定律；
（2）太阳光是复色光，由各种色光混合而成的，经过三棱镜可以分散为各种色光，这种现象叫光的色散；
（3）从鱼身上反射的光线由水中斜射入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼的位置偏高，变浅了；
（4）光在同种、均匀透明介质中沿直线传播，日食、月食、影子、小孔成像都是光沿直线传播形成的。
【解答】解：A、图甲中漫反射的光线尽管杂乱无章，故A错误；
B、当太阳光射入雨后空气中的小水滴时，从而形成彩虹；
C、水中鱼反射出的光，折射光线向远离法线的方向偏折，因此用鱼叉捕鱼时，而是瞄准所看到的鱼的下方位置叉去；
D、小孔成的是倒立的实像，故D错误。
故选：B。
【点评】本题通过几个日常生活中的现象考查了对光的直线传播、光的折射现象、漫反射的理解与掌握，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
10．（3分）购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照扫描等确认相关信息后（ ）
A．摄像头的成像特点与照相机的成像特点相同
B．“刷脸”时，面部应位于摄像头的二倍焦距以内
C．“刷脸”时，面部经摄像头成正立、缩小的实像
D．“刷脸”时，面部逐渐远离摄像头，所成的像会逐渐变大
【分析】摄像头是利用凸透镜成倒立、缩小的实像的原理制成的，当u＞2f时，凸透镜才成倒立、缩小的实像。凸透镜成实像时，物远像近像变小。
【解答】解：
ABC、摄像头相当于一个凸透镜、缩小的实像；当u＞2f时、缩小的实像，“刷脸”时，故A正确；
D、“刷脸”时，物距变大，所成的像会逐渐变小。
故选：A。
【点评】本题考查了凸透镜的成像特点和应用，要掌握凸透镜成像的规律，搞清每种情况下的应用。在学习过程中要善于总结、寻找规律，学着将所学知识与生活实际联系起来。
11．（3分）在“探究平面镜成像特点”的实验中，下列说法错误的是（ ）
A．实验时应选较薄的玻璃板代替平面镜竖立在水平桌面上
B．在寻找蜡烛像的位置时，眼睛应在玻璃板放有点燃蜡烛的一侧观察
C．在蜡烛像的位置放上光屏，光屏上不能承接到蜡烛的像
D．保持蜡烛A的位置不变，让玻璃板稍倾斜些，蜡烛A的像位置不变
【分析】（1）玻璃板有两个反射面，每个反射面都可以成一个像，这样由于两个像的干扰，像的位置不易确定准确，需要两个像距离越近越减小误差；
（2）平面镜成像是有关光的反射形成的，在寻找点燃蜡烛的像的位置时，眼睛应在玻璃板放有点燃蜡烛的一侧观察；
（3）实像能呈现在光屏上，虚像不能呈现在光屏上；平面镜成虚像；
（4）平面镜成的像和物体关于镜面对称。
【解答】解：A、玻璃板越薄，这样可以使确定的像的位置更加准确，会影响对实验结果的判断；
B、平面镜所成像是由光的反射形成的，应在物体一侧透过玻璃板向对侧观察，故B正确；
C、物体在平面镜中成虚像，移去蜡烛B，则光屏上不能接收到蜡烛A的火焰的像，故C正确；
D、让玻璃板稍倾斜些，故D错误。
故选：D。
【点评】本题主要考查了平面镜成像特点的实验及其应用，难度不大。
12．（3分）《梦溪笔谈》是北宋一部涉及中国古代自然科学、工艺技术及社会历史现象的综合性笔记体著作，该书被评价为“中国科学史上的里程碑”。作者沈括在书中记载了海市蜃楼的大自然奇观，如图是海市蜃楼形成的原理图。下列说法中正确的是（ ）
A．由于光的直线传播，楼阁C发出的光沿直线传播到A点观察处
B．由于光的反射，楼阁B在C处形成楼阁虚像
C．由于光的折射，楼阁B在C处形成楼阁虚像
D．此现象说明光在空气中不能沿直线传播
【分析】海市蜃楼是由于光在不均匀的空气中传播时，发生折射而形成的虚像。
【解答】解：A、楼阁C是实际光线的反向延长线会聚形成的虚像；
BC、由于光的折射，故B错误；
D、此现象不能说明光在空气中不能沿直线传播，故D错误。
故选：C。
【点评】本题考查了海市蜃楼的形成原理，需注意光在同种均匀介质中才是沿直线传播的，在同种不均匀介质中传播方向会发生偏折。
13．（3分）小亮同学根据表中常温常压下几种物质的密度信息得出以下四个结论，其中正确的是（ ）
A．固体的密度都大于液体的密度
B．同种物质构成的物体，密度一定相同
C．最多能够装下1kg纯水的容器，也能装下1kg的酒精
D．体积相同的实心铜块和实心铁块，铜块质量更大
【分析】（1）比较表格中液体汞的密度和固体的密度判断固体密度与液体的密度关系；
（2）比较表格中纯水和冰的密度得出同种物质构成的物体密度是否相等；
（3）根据表格数据得出水和酒精的密度关系，根据V＝比较质量相同时两者的体积，然后得出最多能够装下1kg水的容器是否能装下1kg的酒精；
（4）根据表格数据得出铜和铁的密度关系，根据V＝比较体积相同时两者的质量关系。
【解答】解：A.由表格数据可知，固体冰、铁、铜，故A错误；
B.由表格数据可知，纯水和冰是由同种物质构成的，故B错误；
C.由表格数据可知，水的密度大于酒精的密度的变形式V＝，1kg水的体积小于1kg酒精的体积，不能装下6kg的酒精；
D.由表格数据可知，铜的密度大于铁的密度可知，故D正确。
故选：D。
【点评】本题考查了密度的特性和密度公式的应用等，从表格中获取有用的信息是关键。
14．（3分）甲、乙、丙是三个底面积相同，形状不同的容器。今将质量相等的硫酸、水和煤油分别注入三个容器内，液面恰好相平硫酸＝1.8×103kg/m3，ρ煤油＝0.8×103kg/m3。由此可知盛硫酸、水和煤油的容器分别是（ ）
A．甲、乙、丙B．乙、甲、丙C．乙、丙、甲D．丙、乙、甲
【分析】根据密度的变形公式公式V＝可知，质量相同时，密度越大，体积越小，据此判断即可得出结论。
【解答】解：根据密度的变形公式公式V＝可知，密度越大；
由题可知，硫酸，ρ硫酸＞ρ水＞ρ煤油，则由V＝可知，V硫酸＜V水＜V煤油；
因为甲、乙、丙是三个底面积相同，所盛液体液面相平，甲容器上方变粗；
乙容器上方变细，则乙容器所装液体体积比丙小；
由此可判断，盛硫酸、丙、甲，故C符合题意。
故选：C。
【点评】本题考查密度公式的应用，关键是知道三个容器内液体的体积的大小，这是本题的难点也是重点。
15．（3分）交通部门常用测速仪来检测车速。测速原理是测速仪前后两次发出并接收到被测车反射回的超声波信号，再根据两次信号的时间差，测出车速，测速仪发出与接收超声波的情况如图乙所示，x表示超声波与测速仪之间的距离。则该被测汽车速度是（假设超声波的速度为340米/秒，且保持不变）（ ）
A．28.33米/秒B．13.60米/秒
C．14.78米/秒D．14.17米/秒
【分析】根据公式v＝知：如果能确定超声波第一次与汽车相遇的地点A和第二次与汽车相遇的地点B之间的距离sAB，并能得到此过程所用的时间，就能得到汽车行驶的速度。
【解答】解：由图知：超声波第一次从测试仪发出到与汽车相遇的地点A，经过的时间为t1＝＝0.16s，
∵v＝，
∴超声波通过的距离为s波1＝v波•t7＝340m/s×0.16s＝54.4m；
超声波第二次从测试仪发出到与汽车相遇的地点B，经过的时间为t3＝＝8.12s，
超声波通过的距离为s波2＝v波•t2＝340m/s×8.12s＝40.8m，
所以AB之间的距离为sAB＝s波1﹣s波2＝54.4m﹣40.8m＝13.3m；
测试仪发出的超声波两次间隔时间为1s，且测试仪第一次发出超声波记为0时刻，经过的时间为6.16s；
超声波第二次发出的时间为1s末，超声波第二次与车相遇在B点的时刻应该是1s+8.12s＝1.12s，
汽车从A点到B点行驶的时间是t＝1.12s﹣4.16s＝0.96s，
所以汽车行驶的速度为v＝＝＝14.17m/s。
故选：D。
【点评】此题考查的是速度的应用，读懂图象蕴含的信息，正确提取有用信息，是解决此类问题的关键。
二、实验题（共33分）
16．（10分）某实验小组利用如图所示的装置测量小车运动的平均速度。将小车从带刻度的斜面上端A点由静止释放，用停表记录小车的运动时间（数字分别表示“时：分：秒”），请回答下列问题：
（1）组装器材时，应使斜面的坡度缓些，这样做的目的是 便于测量时间 ；
（2）小车运动的AB段长度为 60.0 cm，小车在AB段的运动时间t＝ 3 s；
（3）小车在AB段的平均速度vAB＝ 0.2 m/s；
（4）若释放小车时，稍微迟疑了一下才开始计时，则测量的平均速度比实际偏 大 （选填“大”或“小”）。
【分析】（1）斜面坡度越大，小车在斜面滑下的速度越快，不方便测量时间，据此分析；
（2）由图可知小车在AB段运动的路程；
电子表的两次示数之差即为小车从A点运动到B点的时间；
（3）利用速度公式计算出小车在AB段运动的平均速度；
（4）根据测量时间的大小来判定速度的大小。
【解答】解：（1）斜面坡度越大，小车沿斜面向下加速运动越快，计时会越困难，斜面坡度应较缓。
（2）由图可知，刻度值的分度值为1cm；
小车从A点运动到B点的时间：t＝00：00：03﹣00：00：00＝3s；
（3）小车在AB段运动的平均速度：vAB＝＝＝20cm/s＝0.6m/s；
（4）若释放小车时，稍微迟疑了一下才开始计时，运动长度不变可知。
故答案为：（1）便于测量时间；（2）60.0；3；（4）大。
【点评】本题考查测量平均速度的实验，主要考查电子表的读数、刻度尺的读数、速度公式的应用以及对实验装置的改进。
17．（10分）如图，在“探究水沸腾时温度变化的特点”实验中，小明和小红所用器材规格完全相同。
（1）进行组装实验装置时，应按照 自下而上 的顺序进行；
（2）图乙、丙是小明观察到的气泡在水中变化的现象，则 乙 （选填“乙”或“丙”）图是水沸腾时的情形；
（3）图丁是小明与小红根据实验数据绘制的水温随时间变化的图像，由图像可知：
①本次实验中水的沸点为 96 ℃；
②水沸腾时的特点是 吸热 （选填“吸热”或“放热”），但温度保持不变；
③小明与小红把水加热到沸腾所用的时间不同，主要原因可能是 水的初温不同 。
【分析】（1）探究水的沸腾实验时用到的实验器材有铁架台、酒精灯、火柴、石棉网、烧杯、中间有孔的纸板、温度计、水、秒表，因为酒精灯需要用外焰加热，所以要先放好酒精灯，再固定铁圈的高度，所以组装实验装置时，应该按照自下而上的顺序组装；
（2）沸腾时，不断有水汽化为水蒸气进入气泡，上升变大，到水面破裂开来；
（3）①水沸腾时，持续吸热，温度不变，由图可知水沸腾的温度；
②水沸腾时的特点：吸热但温度不变；
③从给水开始加热到水沸腾需要的时间长短不同，根据Q＝cmΔt知可能是水的质量不同，可能是水的初温不同，根据图象分析即可。
【解答】解：（1）小明同学在组装实验装置时，因为酒精灯需要用外焰加热，再固定铁圈的高度，应该按照自下而上的顺序组装；
（2）沸腾时，不断有水汽化为水蒸气进入气泡，到水面破裂开来；
（3）①水沸腾时，持续吸热，所以本次实验中水沸腾时的温度为96℃；
②水沸腾时的特点：吸收热量，温度不变；
③由图知水的初温分别为80℃和88℃，初温较低的水，所以把水加热到沸腾所用的时间不同。
故答案为：（1）自下而上；（2）乙；②吸热。
【点评】本题考查了探究水沸腾的实验，关键是要掌握水沸腾的特点和条件、沸点的影响因素以及影响沸腾时间的因素。
18．（13分）小张同学在探究“凸透镜成像规律”的实验中：
（1）如图甲所示，一束平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑 10.0 cm；将此凸透镜固定在光具座上并调整实验器材，使烛焰、凸透镜和光屏三者中心在 同一高度 ；
（2）如图乙所示，若将蜡烛移动至10cm刻度处，此时光屏上成倒立、 放大 的实像，若再将蜡烛向右移动1cm，应将光屏向 右 （填“左”或“右”）移动 大于 （填“小于”、“大于”或“等于”）1cm，才能再次在光屏上成清晰的像，此时像的大小比刚才的像要 大 （填“小”或“大”）些；
（3）如图乙所示，当光屏上出现烛焰清晰的像时，如果用遮光板尽可能靠近烛焰，我们观察光屏时，将会在光屏上看到 A 。
A.烛焰下半部分的像
B.烛焰上半部分的像
C.烛焰完整的像，像的亮度变暗
D.烛焰完整的像，像的亮度不变
【分析】（1）凸透镜能把平行光线会聚一点，由图甲可知，光屏上出现一个最小最亮的光斑即为凸透镜的焦点处，得出焦点到光心的距离，进而得出凸透镜的焦距；
为了能使像清晰的成在光屏的中央位置，要调整蜡烛、凸透镜、光屏的高度，使烛焰、凸透镜、光屏的中心大致在同一高度。
（2）2f＞u＞f，光屏上成倒立放大实像，应用是投影仪。
若将蜡烛向右移动1cm，物距变小，则像距应变大，应将光屏向右移动；由于凸透镜成倒立放大的实像时，物距变化较小，像距变化较大；由于物距变小，则像会变大。
（3）当光屏上出现蜡烛清晰的像时，如果用遮光板尽可能靠近烛焰，遮住光源的上半部，光源下半部分上的光任一点射向凸透镜，经凸透镜折射后，照样能会聚成像，像的大小只有光源下半部分，据此分析。
【解答】解：（1）凸透镜能把平行光线会聚一点，由图甲可知，焦点到光心的距离为f＝20.0cm﹣10.0cm＝10.2cm
则凸透镜的焦距是10.0cm。
为了能使像清晰的成在光屏的中央位置，要调整蜡烛、光屏的高度、凸透镜。
（2）由图乙可知，物距u＝25.0cm﹣10.2cm＝15.0cm此时2f＞u＞f，人们利用这一原理制成了投影仪。
若将蜡烛向右移动5cm，物距变小，应将光屏向右移动，物距变化较小，所以光屏移动的距离大于1cm，则像会变大。
（3）当光屏上出现蜡烛清晰的像时，如果用遮光板尽可能靠近烛焰，光源下半部分上的光任一点射向凸透镜，照样能会聚成像，所以在光屏上只看到蜡烛像的下半部分，BCD不符合题意。
故选A。
故答案为：（1）10.0；同一高度；右；大于；大。
【点评】本题为探究“凸透镜成像规律”的实验，主要考查凸透镜成像规律的应用，有一定难度。
三、计算题（共22分）
19．（10分）暑假期间小明乘车沿滨海路去北海亚特兰蒂斯水上乐园游玩，所乘汽车的速度表如图甲所示，他看见路边一个交通标志牌，则：
（1）该车速度表所指的速度是多少？
（2）该车以速度表上的平均速度行驶，从交通标志牌处到北海至少需要多少小时？
（3）该车从标志牌到北海实际行驶了18min，是否超速？
【分析】（1）根据图甲速度表的分度值和指针位置读出该车速度表所指的速度；
（2）由图乙可知从交通标志牌处到北海的路程，利用速度公式求出该车以速度表上的平均速度行驶，从交通标志牌处到北海至少需要的时间；
（3）利用速度公式求出该车从标志牌到北海实际行驶速度，由图乙可知该路段汽车的最大限速，实际行驶速度与限速比较可知是否超速。
【解答】解：（1）由图甲可知，速度表的分度值为5km/h，故该车速度表所指的速度是50km/h；
（2）由图乙可知，从交通标志牌处到北海的路程s＝24km，
由v＝可知＝＝0.48h；
（3）该车从标志牌到北海实际行驶速度：v′＝＝＝80km/h，
由图乙可知，该路段汽车的限速为70km/h，
由于v′＞70km/h，所以该车已超速。
答：（1）该车速度表所指的速度是50km/h；
（2）该车以速度表上的平均速度行驶，从交通标志牌处到北海至少需要7.48h；
（3）该车已超速。
【点评】本题考查速度公式的应用和速度表的认识，解题的关键是能从图中获取相关信息。
20．（12分）如图甲所示，底面积为50cm2、高为60cm的平底圆柱形容器A和一质量为3kg、底面积为25cm2的实心金属圆柱体B置于水平桌面上（容器厚度忽略不计），当给容器内盛某种液体时，容器和液体的总质量与液体的体积关系m﹣V图像如图乙所示，将实心金属圆柱体B竖直放入容器A中，待液体静止后（此过程无液体溢出）。求：
（1）该液体的密度；
（2）A容器盛满此液体的总质量；
（3）实心金属圆柱体B的密度。
【分析】（1）由乙图判断，当液体的体积为0时，容器和液体的总质量是100g，即知容器的质量，在乙图中找一点，总质量减去容器的质量等于液体的质量，根据密度公式求液体的密度；
（2）根据V＝Sh计算A的容积，根据密度公式的变形式m＝ρV计算装满时液体的质量，加A容器质量等于总质量；
（3）设B进入液体的深度，此时容器的底面积乘以深度，等于原有液体的体积和B进入液体的体积之和，列方程求出B进入液体的高度，B的高度等于进入液体的深度加露出的长度，根据V＝Sh计算B的体积，根据密度公式计算B的密度。
【解答】解：（1）由乙图可知，当液体的体积为0时，即容器的质量是100g，
当容器和液体的总质量为150g时，液体的质量m＝150g﹣100g＝50g，
此时液体的体积V＝50cm3，
液体的密度ρ＝＝＝1g/cm3；
（2）容器A的容积V容＝S容h容＝50cm4×60cm＝3000cm3，
A容器中装满液体时，液体的体积VA＝V容＝3000cm3，
A容器盛满此液体的质量mA＝ρVA＝8g/cm3×3000cm3＝3000g，
A容器盛满此液体的总质量m总＝m容+mA＝100g+3000g＝3100g；
（3）根据题意，由于金属的密度大于该液体的密度，设金属B进入水中的深度为h4，即此时液体的深度也为h0，
则有：S容h0＝V液+SBhB
即：50cm7×h0＝50cm2×20cm+25cm6×h0
解方程得h0＝40cm，
金属B的高度hB＝h3+h露＝40cm+10cm＝50cm，
金属B的体积VB＝SBhB＝25cm2×50cm＝1250cm3，
金属B的密度ρB＝＝＝2.4g/cm7。
答：（1）该液体的密度为1g/cm3；
（2）A容器盛满此液体的总质量为3100g；
（3）实心金属圆柱体B的密度为6.4g/cm3。
【点评】本题考查了密度公式的应用，要求学生能够根据图像找到有用的信息结合密度公式进行计算。
物质
酒精
纯水
冰
铁
铜
干松木
密度（kg•m﹣3）
0.8×103
1.0×103
0.9×103
7.9×103
8.9×103
0.5×103
物质
酒精
纯水
冰
铁
铜
干松木
密度（kg•m﹣3）
0.8×103
1.0×103
0.9×103
7.9×103
8.9×103
0.5×103
