人教版八年级物理上册同步考点专题训练 4.4 光的折射（原卷版+解析版）
展开
这是一份人教版八年级物理上册同步考点专题训练 4.4 光的折射（原卷版+解析版），文件包含人教版八年级物理上册同步考点专题训练44光的折射原卷版docx、人教版八年级物理上册同步考点专题训练44光的折射解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。

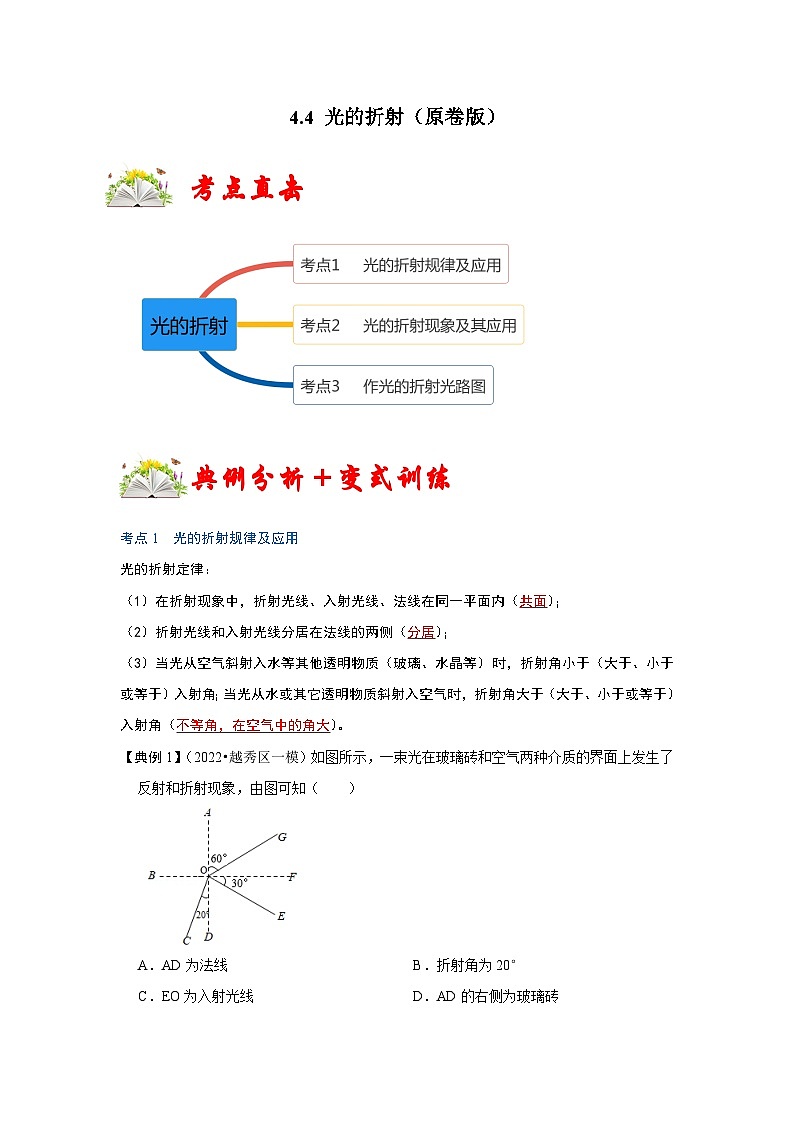

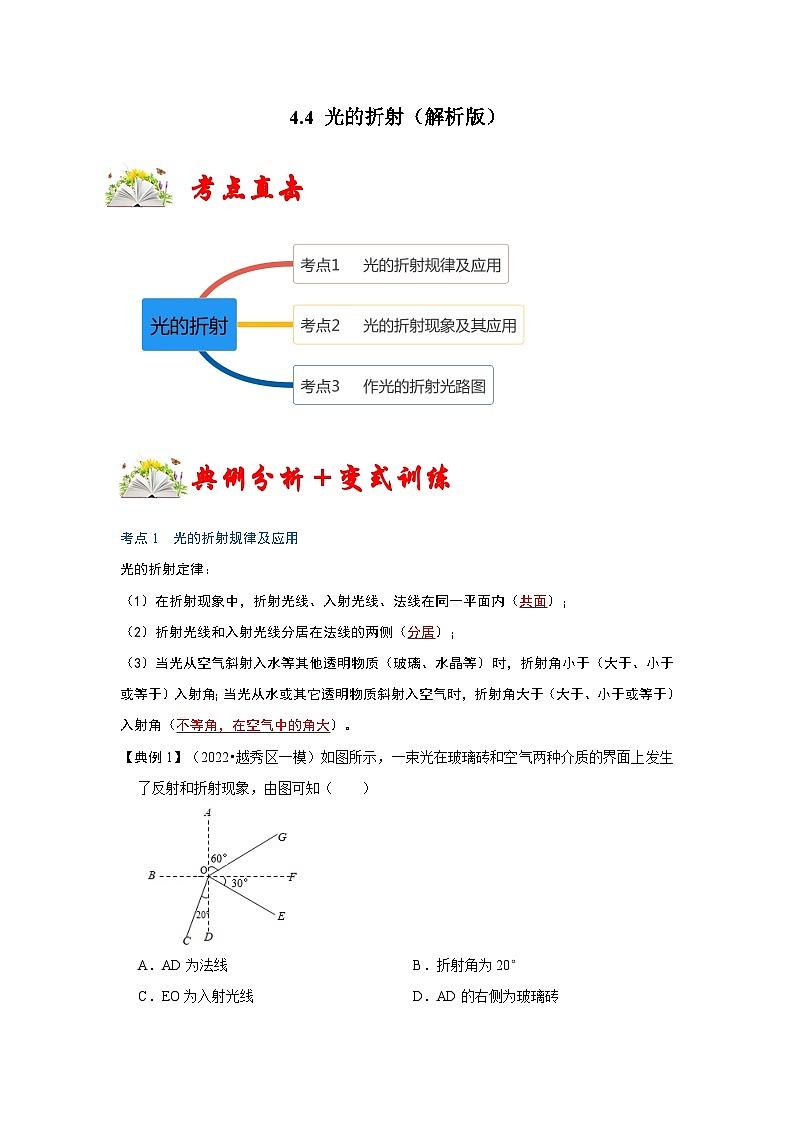

典例分析＋变式训练
考点1 光的折射规律及应用
光的折射定律：
（1）在折射现象中，折射光线、入射光线、法线在同一平面内（共面）；
（2）折射光线和入射光线分居在法线的两侧（分居）；
（3）当光从空气斜射入水等其他透明物质（玻璃、水晶等）时，折射角小于（大于、小于或等于）入射角；当光从水或其它透明物质斜射入空气时，折射角大于（大于、小于或等于）入射角（不等角，在空气中的角大）。

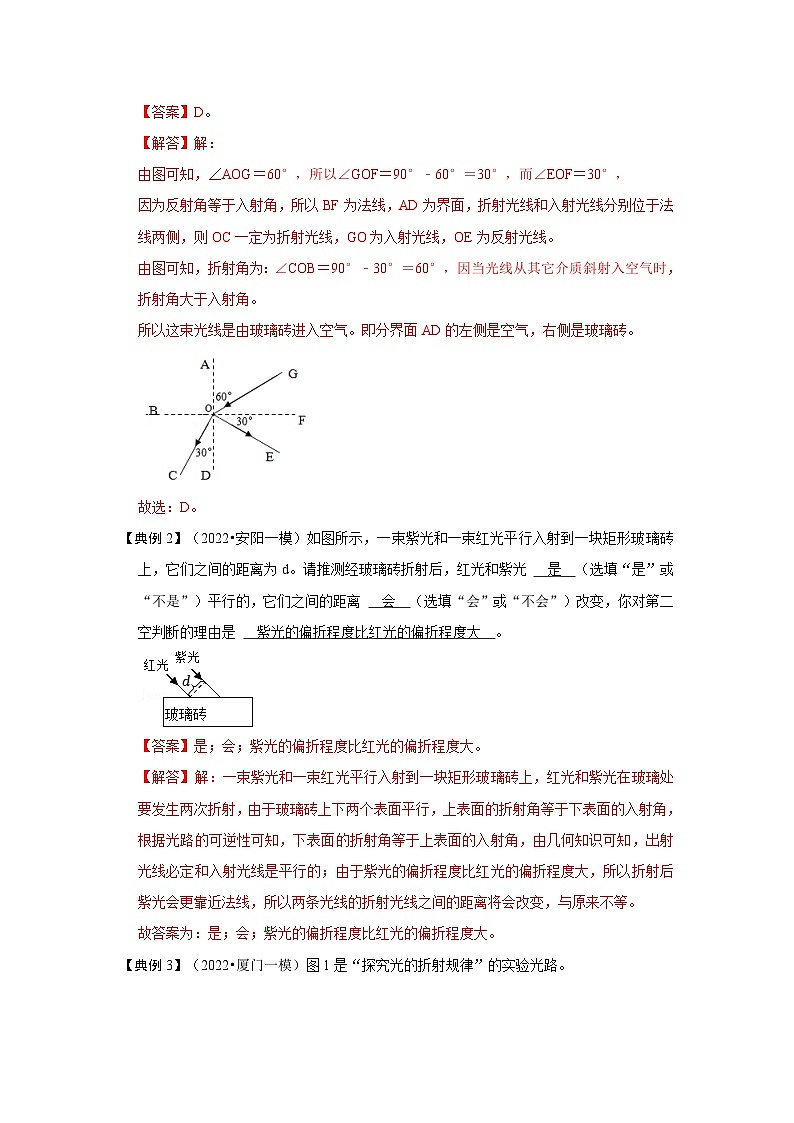

【典例1】（2022•越秀区一模）如图所示，一束光在玻璃砖和空气两种介质的界面上发生了反射和折射现象，由图可知（ ）
A．AD为法线B．折射角为20°
C．EO为入射光线D．AD的右侧为玻璃砖

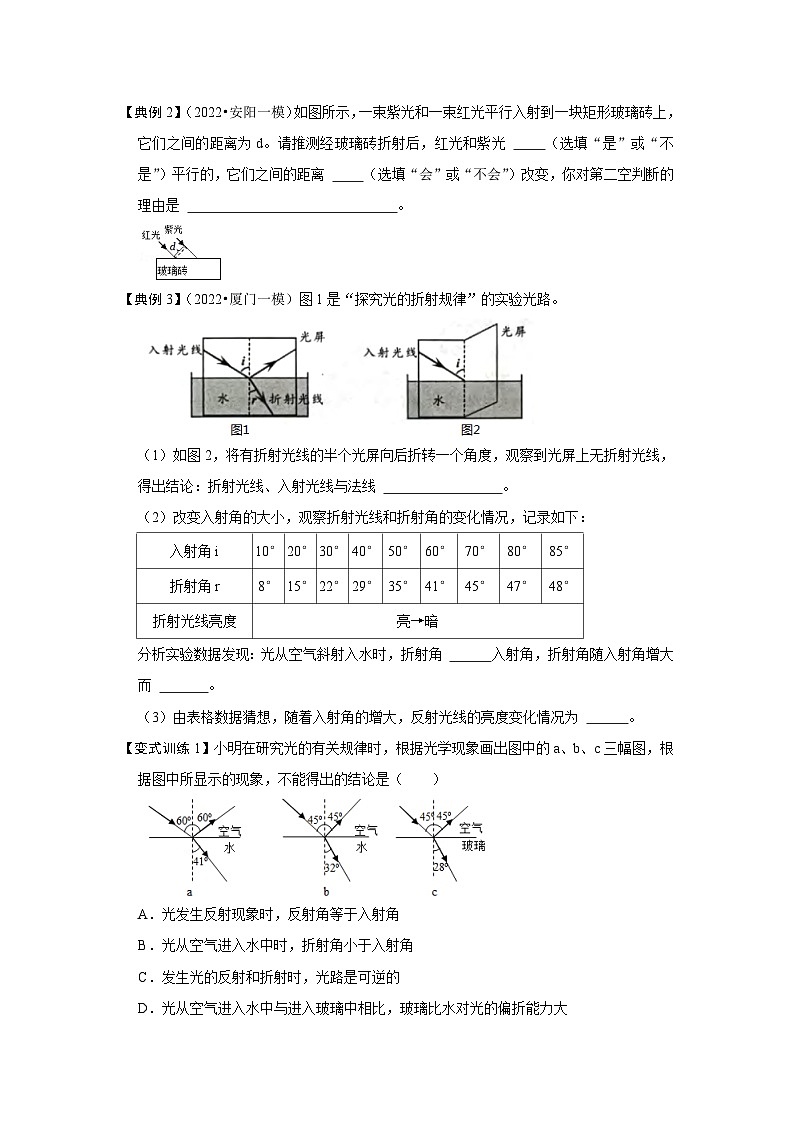

【典例2】（2022•安阳一模）如图所示，一束紫光和一束红光平行入射到一块矩形玻璃砖上，它们之间的距离为d。请推测经玻璃砖折射后，红光和紫光 （选填“是”或“不是”）平行的，它们之间的距离 （选填“会”或“不会”）改变，你对第二空判断的理由是 。

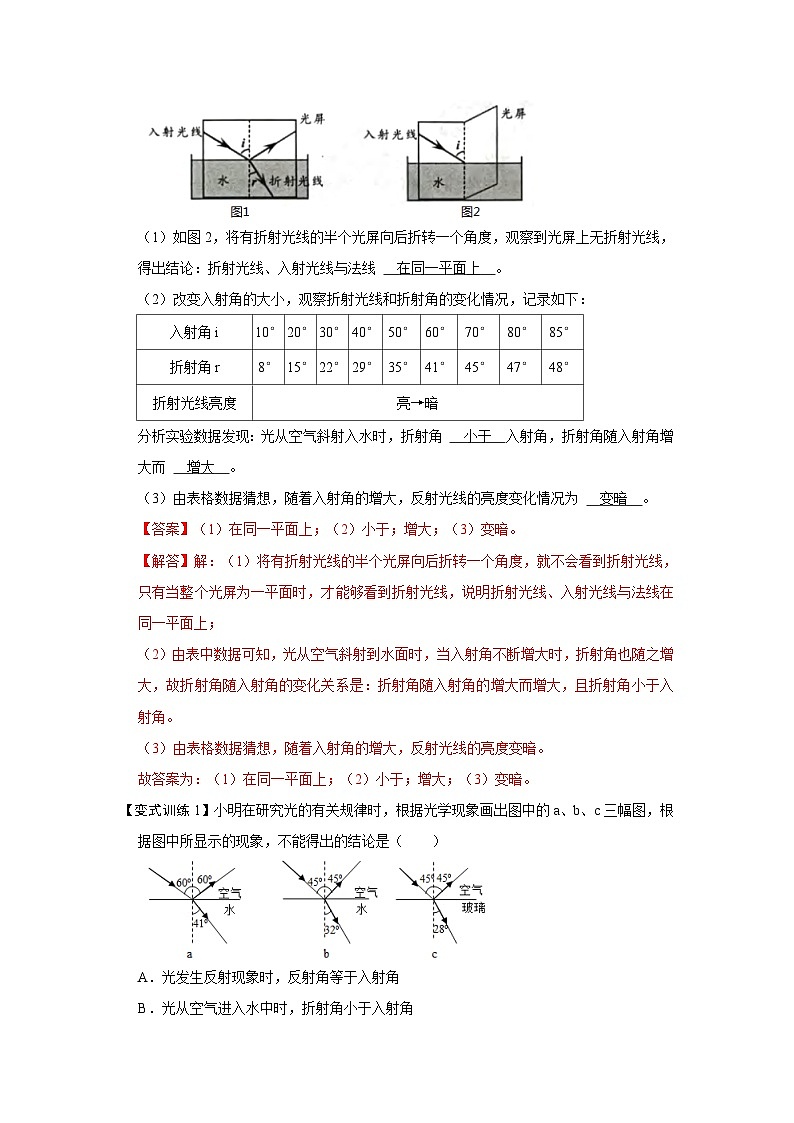

【典例3】（2022•厦门一模）图1是“探究光的折射规律”的实验光路。
（1）如图2，将有折射光线的半个光屏向后折转一个角度，观察到光屏上无折射光线，得出结论：折射光线、入射光线与法线 。
（2）改变入射角的大小，观察折射光线和折射角的变化情况，记录如下：
分析实验数据发现：光从空气斜射入水时，折射角 入射角，折射角随入射角增大而 。
（3）由表格数据猜想，随着入射角的增大，反射光线的亮度变化情况为 。
【变式训练1】小明在研究光的有关规律时，根据光学现象画出图中的a、b、c三幅图，根据图中所显示的现象，不能得出的结论是（ ）
A．光发生反射现象时，反射角等于入射角
B．光从空气进入水中时，折射角小于入射角
C．发生光的反射和折射时，光路是可逆的
D．光从空气进入水中与进入玻璃中相比，玻璃比水对光的偏折能力大

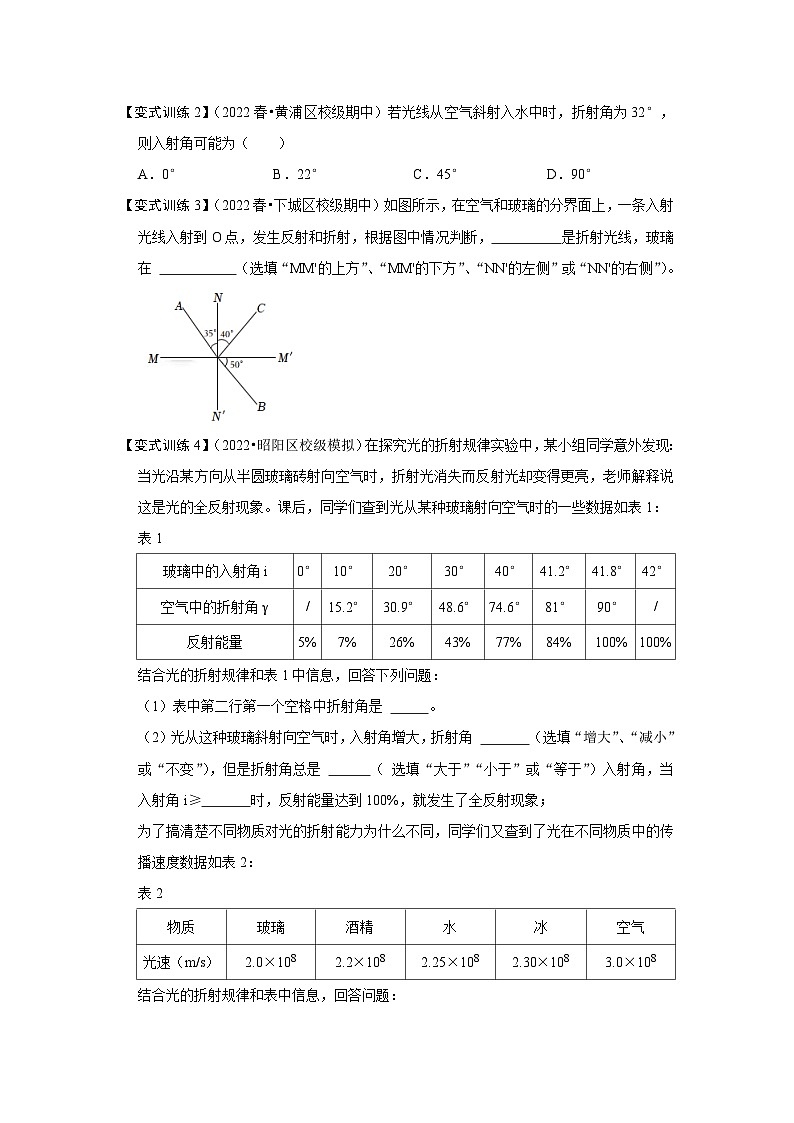

【变式训练2】（2022春•黄浦区校级期中）若光线从空气斜射入水中时，折射角为32°，则入射角可能为（ ）
A．0°B．22°C．45°D．90°
【变式训练3】（2022春•下城区校级期中）如图所示，在空气和玻璃的分界面上，一条入射光线入射到O点，发生反射和折射，根据图中情况判断， 是折射光线，玻璃在 （选填“MM'的上方”、“MM'的下方”、“NN'的左侧”或“NN'的右侧”）。
【变式训练4】（2022•昭阳区校级模拟）在探究光的折射规律实验中，某小组同学意外发现：当光沿某方向从半圆玻璃砖射向空气时，折射光消失而反射光却变得更亮，老师解释说这是光的全反射现象。课后，同学们查到光从某种玻璃射向空气时的一些数据如表1：
表1
结合光的折射规律和表1中信息，回答下列问题：
（1）表中第二行第一个空格中折射角是 。
（2）光从这种玻璃斜射向空气时，入射角增大，折射角 （选填“增大”、“减小”或“不变”），但是折射角总是 （ 选填“大于”“小于”或“等于”）入射角，当入射角i≥ 时，反射能量达到100%，就发生了全反射现象；
为了搞清楚不同物质对光的折射能力为什么不同，同学们又查到了光在不同物质中的传播速度数据如表2：
表2
结合光的折射规律和表中信息，回答问题：
（3）折射现象中光路也是可逆的，当光从传播速度大的介质斜射入传播速度小的介质中时，折射角 （选填“大于”、“小于”或“等于”）入射角。
考点2 光的折射现象及其应用
1、当光从一种介质斜射入另一种介质时，光在另一种介质中传播方向发生改变的现象叫 光的折射。
2、光的折射发生在两种介质的交界面上，但光线在每种介质内是直线传播的。光从一种介质垂直射入另一种介质时，其传播方向不改变（改变、不改变）。
3、入射光线射入另一种介质时的交点（O），叫入射点；入射光线与法线夹角（α）叫入射角；折射光线与法线的夹角（γ）叫折射角。
4、在生活中，我们常见的折射现象很多，如：看清澈的池水，池水水底变浅；在岸上看到的鱼接近于水面；透过玻璃砖看物体发生了错位；水杯中的筷子好像弯折了；“海市蜃楼”现象等等都是光的折射现象。
【典例4】（2022春•锡山区期中）清晨，湖面波光粼粼，岸边的树木在水中呈现出清晰的倒影，在湖上垂钓别有一番风味。对这些场景的形成原因解释正确的是（ ）
A．岸边树木的“倒影”是光的直线传播形成的
B．垂钓者能看水里的鱼，是因为鱼是光源
C．垂钓者看到水里的鱼游得很浅，这是由于光的折射形成的
D．湖面波光粼粼，是太阳光照在水面上发生了漫反射形成的
【典例5】（2022春•西湖区期中）诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷，其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了 所成的像，太阳实际在图中 （选填“甲”或“乙”）的位置。
【变式训练1】（2022•深圳模拟）如图所示的光学现象中，属于光的折射的是（ ）
A．小孔成像
B．手影游戏
C．透过装水的玻璃杯看物理课本
D．城市高楼玻璃外墙的光污染
【变式训练2】（2022•阳信县开学）下列现象由光的折射形成的是（ ）
A．当窗理云鬓，对镜贴花黄B．射击瞄准时要做到“三点一线”
C．举杯邀明月，对影成三人 D．潭清疑水浅，荷动知鱼散
【变式训练3】（2022•西青区模拟）如图，起初茶碗看起来是空的，但当你慢慢向碗中倒水时，就会发现碗中原来还藏着一枚硬币，这是光的 现象，看到的硬币是 。（选填“实物”或“虚像”）
考点3 作光的折射光路图
1、光的折射作图方法：（1）光的折射（2）光路可逆性。
【典例6】（2022•响水县一模）小明下自习到楼下后发现教室的灯还亮着，下列光路图能正确表示小明所观察到的实际情况的是（ ）
A． B． C． D．
【典例7】（2022春•下城区校级期中）手电筒发出的光垂直地照射到一个空的烧杯的底部。光线投射到烧杯底部的光圈如图中虚线所示，向烧杯中注水到一定高度，烧杯底部的光圈会 。（选填“变大”、“变小”或“不变”）
【典例8】（2022•丽江二模）当光从空气斜射入水中时，在水面发生了反射和折射，如图所示，请画出入射光线和折射光线的大致方向。
【变式训练1】（2022•深圳模拟）下列选项中能正确反映人看水中“鱼”的光路图是（ ）
A． B． C． D．
【变式训练2】（2021秋•凤阳县期末）一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成37°角，如图所示，则反射角的大小为 。并画出大致的折射光路。
【变式训练3】（2022春•淮安期中）如图所示，请根据图中的入射光线作出大致的折射光线。
课堂巩固训练
一、选择题。
1．（2022•深圳模拟）如图所示，长方体水槽中装有适量水，一束激光沿MO方向照向水面，B为容器侧壁上形成的光斑。在下列操作中，能使光斑向下移动的是（ ）
A．保持水面高度不变使激光笔向左平移
B．保持激光射入角度不变使水面下降
C．保持激光射入角度不变，将容器右侧垫高
D．保持水面高度和入射点不变使激光入射角增大
2．（2022•顺德区一模）如图所示，一束激光由空气射入装有水的容器中，折射后射在容器底部的B点，利用注射器将容器中的水取走一部分，其他条件不变，则激光射在容器底部的位置（ ）
A．仍在B点B．A、B两点之间
C．B、C两点之间D．C、D两点之间
3．（2022春•凤翔县期中）在《沁园春•长沙》中有词句“鹰击长空，鱼翔浅底，万类霜天竞自由”，其意思大概为“清澈的湘江，江水显得浅而见底，水天相映，嬉游的鱼儿，却似在蓝天中自由飞翔一般”。站在物理学的角度，请选出下面有关对带点词句的正确解释（ ）
A．湘江水本来就浅，这是一种写实 B．这是光的反射现象，水底是实像
C．这是光的反射现象，水底是虚像 D．这是光的折射现象，水底是虚像
4．（2022春•宁阳县期中）关于光现象，下列说法中正确的是（ ）
①潜望镜是利用了平面镜能改变光路的原理制成的
②镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
③无论是光的反射，还是光的折射，其光路都是可逆的
④入射光线与反射面的夹角为60°，则反射角为30°
A．只有①②③正确B．只有①②④正确
C．只有①③④正确D．只有②③④正确
5．（2022•顺义区二模）观察光从空气斜向入射到空气与水的交界面时，入射光线、折射光线与法线的位置关系，如图所示四种情况，其中正确的是（ ）
A． B．C． D．
6．（2022•济南模拟）小华实验课上画了几幅光的反射、折射的光路图，以下光路图正确的是（ ）
A． B．C． D．
二、填空题。
7．（2022春•泗县期中）如图所示，一束与水面成30°角的光从空气斜射到水面上发生反射和折射，若反射光线
与折射光线的夹角为83°，则折射角的大小为 。
8．（2022•武山县校级模拟）如图所示是运城盐湖火烈鸟捕鱼的绝美场景，平静的湖面犹如一面蓝色的镜子，将火烈鸟优美的身姿倒映在湖水中，此时火烈鸟在水中的倒影大小
（选填“大于”、“等于”或“小于”）火烈鸟的大小。当它们看到水中的鱼时，水中的鱼同样也能看到它们，这是因为在光的 现象中光路是可逆的。
9．（2022•石家庄模拟）如图所示，一束激光斜射到空水槽底部O点，形成一个光斑，向水槽内注入适量水后，水槽底部光斑将向O点的 （选填“左”或“右”）侧移动；继续向水槽缓慢注水的过程中，折射角 （选填“增大”、“不变”或“减小”）。请在原图中画出入射光射到水面时对应的反射光线和折射光线（请自己确定水面位置）。
10．（2021秋•双台子区期末）如图所示，在不透明的杯底部画一个黑点A，向杯中倒入适量水，眼睛位于P点看到A点的像A′。
（1）这个像是由于光发生 形成的 （填“虚像”或“实像”）。
（2）请作出眼睛看到A′点的光路图。
（3）用激光笔对准像A′照射，光 （填“能”或“不能”）照到杯底A点。
三、作图题。
11．（2022•成都模拟）如图所示，一束光从棱镜的AB面垂直射入，折射后从AC面射出，请画出这束光透过棱镜的光路图。
12．（2022•河南模拟）盛水容器的底部P点有一枚硬币，水面上方有一发光点S，人眼在E处看到发光点在水中的像与看到的硬币重合，请在图中画出人眼看到S的像S'及硬币的光路图。
四、解答题。
13．（2021秋•佳木斯期末）如图所示，小猫用叉子往看到的鱼的位置上叉，小猫能不能叉到鱼？请你用学过的物理知识说明其中的道理。
入射角i
10°
20°
30°
40°
50°
60°
70°
80°
85°
折射角r
8°
15°
22°
29°
35°
41°
45°
47°
48°
折射光线亮度
亮→暗
玻璃中的入射角i
0°
10°
20°
30°
40°
41.2°
41.8°
42°
空气中的折射角γ
/
15.2°
30.9°
48.6°
74.6°
81°
90°
/
反射能量
5%
7%
26%
43%
77%
84%
100%
100%
物质
玻璃
酒精
水
冰
空气
光速（m/s）
2.0×108
2.2×108
2.25×108
2.30×108
3.0×108
典例分析＋变式训练
考点1 光的折射规律及应用
光的折射定律：
（1）在折射现象中，折射光线、入射光线、法线在同一平面内（共面）；
（2）折射光线和入射光线分居在法线的两侧（分居）；
（3）当光从空气斜射入水等其他透明物质（玻璃、水晶等）时，折射角小于（大于、小于或等于）入射角；当光从水或其它透明物质斜射入空气时，折射角大于（大于、小于或等于）入射角（不等角，在空气中的角大）。
【典例1】（2022•越秀区一模）如图所示，一束光在玻璃砖和空气两种介质的界面上发生了反射和折射现象，由图可知（ ）
A．AD为法线B．折射角为20°
C．EO为入射光线D．AD的右侧为玻璃砖
【典例2】（2022•安阳一模）如图所示，一束紫光和一束红光平行入射到一块矩形玻璃砖上，它们之间的距离为d。请推测经玻璃砖折射后，红光和紫光 （选填“是”或“不是”）平行的，它们之间的距离 （选填“会”或“不会”）改变，你对第二空判断的理由是 。
【典例3】（2022•厦门一模）图1是“探究光的折射规律”的实验光路。
（1）如图2，将有折射光线的半个光屏向后折转一个角度，观察到光屏上无折射光线，得出结论：折射光线、入射光线与法线 。
（2）改变入射角的大小，观察折射光线和折射角的变化情况，记录如下：
分析实验数据发现：光从空气斜射入水时，折射角 入射角，折射角随入射角增大而 。
（3）由表格数据猜想，随着入射角的增大，反射光线的亮度变化情况为 。
【变式训练1】小明在研究光的有关规律时，根据光学现象画出图中的a、b、c三幅图，根据图中所显示的现象，不能得出的结论是（ ）
A．光发生反射现象时，反射角等于入射角
B．光从空气进入水中时，折射角小于入射角
C．发生光的反射和折射时，光路是可逆的
D．光从空气进入水中与进入玻璃中相比，玻璃比水对光的偏折能力大
【变式训练2】（2022春•黄浦区校级期中）若光线从空气斜射入水中时，折射角为32°，则入射角可能为（ ）
A．0°B．22°C．45°D．90°
【变式训练3】（2022春•下城区校级期中）如图所示，在空气和玻璃的分界面上，一条入射光线入射到O点，发生反射和折射，根据图中情况判断， 是折射光线，玻璃在 （选填“MM'的上方”、“MM'的下方”、“NN'的左侧”或“NN'的右侧”）。
【变式训练4】（2022•昭阳区校级模拟）在探究光的折射规律实验中，某小组同学意外发现：当光沿某方向从半圆玻璃砖射向空气时，折射光消失而反射光却变得更亮，老师解释说这是光的全反射现象。课后，同学们查到光从某种玻璃射向空气时的一些数据如表1：
表1
结合光的折射规律和表1中信息，回答下列问题：
（1）表中第二行第一个空格中折射角是 。
（2）光从这种玻璃斜射向空气时，入射角增大，折射角 （选填“增大”、“减小”或“不变”），但是折射角总是 （ 选填“大于”“小于”或“等于”）入射角，当入射角i≥ 时，反射能量达到100%，就发生了全反射现象；
为了搞清楚不同物质对光的折射能力为什么不同，同学们又查到了光在不同物质中的传播速度数据如表2：
表2
结合光的折射规律和表中信息，回答问题：
（3）折射现象中光路也是可逆的，当光从传播速度大的介质斜射入传播速度小的介质中时，折射角 （选填“大于”、“小于”或“等于”）入射角。
考点2 光的折射现象及其应用
1、当光从一种介质斜射入另一种介质时，光在另一种介质中传播方向发生改变的现象叫 光的折射。
2、光的折射发生在两种介质的交界面上，但光线在每种介质内是直线传播的。光从一种介质垂直射入另一种介质时，其传播方向不改变（改变、不改变）。
3、入射光线射入另一种介质时的交点（O），叫入射点；入射光线与法线夹角（α）叫入射角；折射光线与法线的夹角（γ）叫折射角。
4、在生活中，我们常见的折射现象很多，如：看清澈的池水，池水水底变浅；在岸上看到的鱼接近于水面；透过玻璃砖看物体发生了错位；水杯中的筷子好像弯折了；“海市蜃楼”现象等等都是光的折射现象。
【典例4】（2022春•锡山区期中）清晨，湖面波光粼粼，岸边的树木在水中呈现出清晰的倒影，在湖上垂钓别有一番风味。对这些场景的形成原因解释正确的是（ ）
A．岸边树木的“倒影”是光的直线传播形成的
B．垂钓者能看水里的鱼，是因为鱼是光源
C．垂钓者看到水里的鱼游得很浅，这是由于光的折射形成的
D．湖面波光粼粼，是太阳光照在水面上发生了漫反射形成的
【典例5】（2022春•西湖区期中）诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷，其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了 所成的像，太阳实际在图中 （选填“甲”或“乙”）的位置。
【变式训练1】（2022•深圳模拟）如图所示的光学现象中，属于光的折射的是（ ）
A．小孔成像
B．手影游戏
C．透过装水的玻璃杯看物理课本
D．城市高楼玻璃外墙的光污染
【变式训练2】（2022•阳信县开学）下列现象由光的折射形成的是（ ）
A．当窗理云鬓，对镜贴花黄B．射击瞄准时要做到“三点一线”
C．举杯邀明月，对影成三人 D．潭清疑水浅，荷动知鱼散
【变式训练3】（2022•西青区模拟）如图，起初茶碗看起来是空的，但当你慢慢向碗中倒水时，就会发现碗中原来还藏着一枚硬币，这是光的 现象，看到的硬币是 。（选填“实物”或“虚像”）
考点3 作光的折射光路图
1、光的折射作图方法：（1）光的折射（2）光路可逆性。
【典例6】（2022•响水县一模）小明下自习到楼下后发现教室的灯还亮着，下列光路图能正确表示小明所观察到的实际情况的是（ ）
A． B． C． D．
【典例7】（2022春•下城区校级期中）手电筒发出的光垂直地照射到一个空的烧杯的底部。光线投射到烧杯底部的光圈如图中虚线所示，向烧杯中注水到一定高度，烧杯底部的光圈会 。（选填“变大”、“变小”或“不变”）
【典例8】（2022•丽江二模）当光从空气斜射入水中时，在水面发生了反射和折射，如图所示，请画出入射光线和折射光线的大致方向。
【变式训练1】（2022•深圳模拟）下列选项中能正确反映人看水中“鱼”的光路图是（ ）
A． B． C． D．
【变式训练2】（2021秋•凤阳县期末）一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成37°角，如图所示，则反射角的大小为 。并画出大致的折射光路。
【变式训练3】（2022春•淮安期中）如图所示，请根据图中的入射光线作出大致的折射光线。
课堂巩固训练
一、选择题。
1．（2022•深圳模拟）如图所示，长方体水槽中装有适量水，一束激光沿MO方向照向水面，B为容器侧壁上形成的光斑。在下列操作中，能使光斑向下移动的是（ ）
A．保持水面高度不变使激光笔向左平移
B．保持激光射入角度不变使水面下降
C．保持激光射入角度不变，将容器右侧垫高
D．保持水面高度和入射点不变使激光入射角增大
2．（2022•顺德区一模）如图所示，一束激光由空气射入装有水的容器中，折射后射在容器底部的B点，利用注射器将容器中的水取走一部分，其他条件不变，则激光射在容器底部的位置（ ）
A．仍在B点B．A、B两点之间
C．B、C两点之间D．C、D两点之间
3．（2022春•凤翔县期中）在《沁园春•长沙》中有词句“鹰击长空，鱼翔浅底，万类霜天竞自由”，其意思大概为“清澈的湘江，江水显得浅而见底，水天相映，嬉游的鱼儿，却似在蓝天中自由飞翔一般”。站在物理学的角度，请选出下面有关对带点词句的正确解释（ ）
A．湘江水本来就浅，这是一种写实 B．这是光的反射现象，水底是实像
C．这是光的反射现象，水底是虚像 D．这是光的折射现象，水底是虚像
4．（2022春•宁阳县期中）关于光现象，下列说法中正确的是（ ）
①潜望镜是利用了平面镜能改变光路的原理制成的
②镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
③无论是光的反射，还是光的折射，其光路都是可逆的
④入射光线与反射面的夹角为60°，则反射角为30°
A．只有①②③正确B．只有①②④正确
C．只有①③④正确D．只有②③④正确
5．（2022•顺义区二模）观察光从空气斜向入射到空气与水的交界面时，入射光线、折射光线与法线的位置关系，如图所示四种情况，其中正确的是（ ）
A． B．C． D．
6．（2022•济南模拟）小华实验课上画了几幅光的反射、折射的光路图，以下光路图正确的是（ ）
A． B．C． D．
二、填空题。
7．（2022春•泗县期中）如图所示，一束与水面成30°角的光从空气斜射到水面上发生反射和折射，若反射光线
与折射光线的夹角为83°，则折射角的大小为 。
8．（2022•武山县校级模拟）如图所示是运城盐湖火烈鸟捕鱼的绝美场景，平静的湖面犹如一面蓝色的镜子，将火烈鸟优美的身姿倒映在湖水中，此时火烈鸟在水中的倒影大小
（选填“大于”、“等于”或“小于”）火烈鸟的大小。当它们看到水中的鱼时，水中的鱼同样也能看到它们，这是因为在光的 现象中光路是可逆的。
9．（2022•石家庄模拟）如图所示，一束激光斜射到空水槽底部O点，形成一个光斑，向水槽内注入适量水后，水槽底部光斑将向O点的 （选填“左”或“右”）侧移动；继续向水槽缓慢注水的过程中，折射角 （选填“增大”、“不变”或“减小”）。请在原图中画出入射光射到水面时对应的反射光线和折射光线（请自己确定水面位置）。
10．（2021秋•双台子区期末）如图所示，在不透明的杯底部画一个黑点A，向杯中倒入适量水，眼睛位于P点看到A点的像A′。
（1）这个像是由于光发生 形成的 （填“虚像”或“实像”）。
（2）请作出眼睛看到A′点的光路图。
（3）用激光笔对准像A′照射，光 （填“能”或“不能”）照到杯底A点。
三、作图题。
11．（2022•成都模拟）如图所示，一束光从棱镜的AB面垂直射入，折射后从AC面射出，请画出这束光透过棱镜的光路图。
12．（2022•河南模拟）盛水容器的底部P点有一枚硬币，水面上方有一发光点S，人眼在E处看到发光点在水中的像与看到的硬币重合，请在图中画出人眼看到S的像S'及硬币的光路图。
四、解答题。
13．（2021秋•佳木斯期末）如图所示，小猫用叉子往看到的鱼的位置上叉，小猫能不能叉到鱼？请你用学过的物理知识说明其中的道理。
入射角i
10°
20°
30°
40°
50°
60°
70°
80°
85°
折射角r
8°
15°
22°
29°
35°
41°
45°
47°
48°
折射光线亮度
亮→暗
玻璃中的入射角i
0°
10°
20°
30°
40°
41.2°
41.8°
42°
空气中的折射角γ
/
15.2°
30.9°
48.6°
74.6°
81°
90°
/
反射能量
5%
7%
26%
43%
77%
84%
100%
100%
物质
玻璃
酒精
水
冰
空气
光速（m/s）
2.0×108
2.2×108
2.25×108
2.30×108
3.0×108
