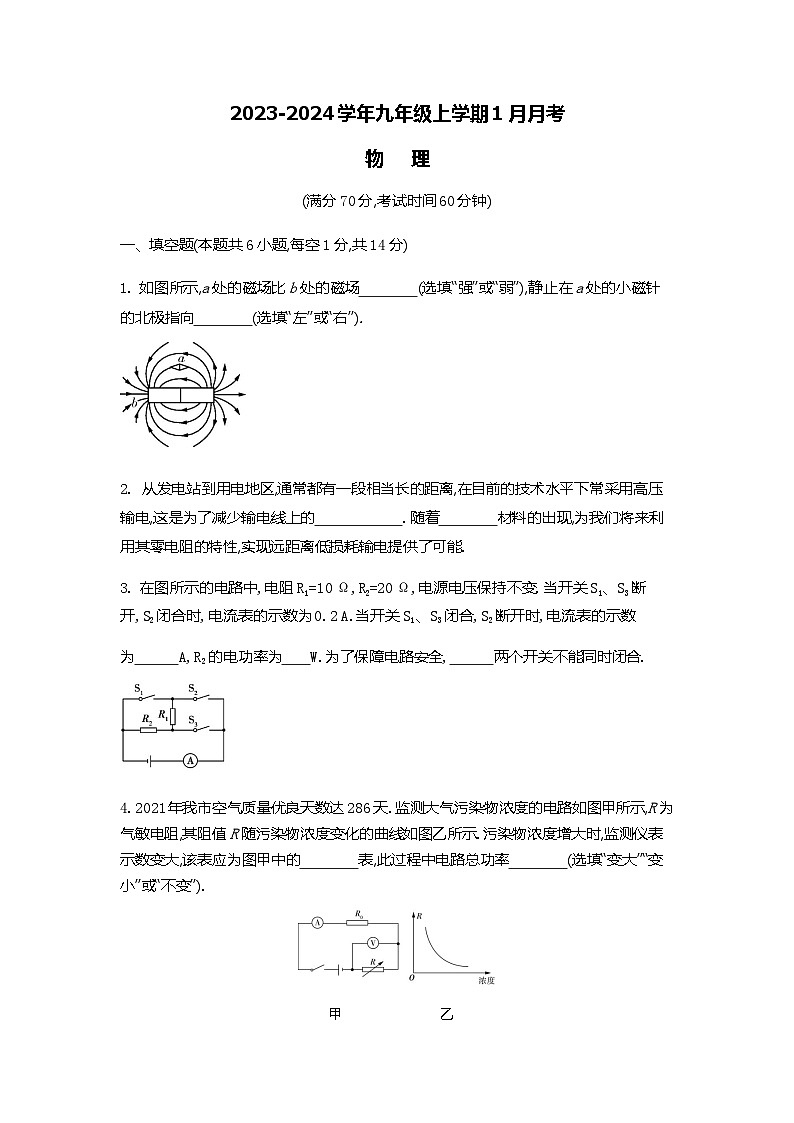

河南省商丘市民权县2023-2024学年九年级上学期1月月考物理试题

这是一份河南省商丘市民权县2023-2024学年九年级上学期1月月考物理试题，共10页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

(满分70分,考试时间60分钟)
一、填空题(本题共6小题,每空1分,共14分)
1. 如图所示,a处的磁场比b处的磁场 (选填“强”或“弱”),静止在a处的小磁针的北极指向 (选填“左”或“右”).
2. 从发电站到用电地区,通常都有一段相当长的距离,在目前的技术水平下常采用高压输电,这是为了减少输电线上的 .随着 材料的出现,为我们将来利用其零电阻的特性,实现远距离低损耗输电提供了可能.
3. 在图所示的电路中,电阻R1=10 Ω,R2=20 Ω,电源电压保持不变.当开关S1、S3断开,S2闭合时,电流表的示数为0.2 A.当开关S1、S3闭合,S2断开时,电流表的示数
为 A,R2的电功率为 W.为了保障电路安全, 两个开关不能同时闭合.
4.2021年我市空气质量优良天数达286天.监测大气污染物浓度的电路如图甲所示,R为气敏电阻,其阻值R随污染物浓度变化的曲线如图乙所示.污染物浓度增大时,监测仪表示数变大,该表应为图甲中的 表,此过程中电路总功率 (选填“变大”“变小”或“不变”).
甲 乙

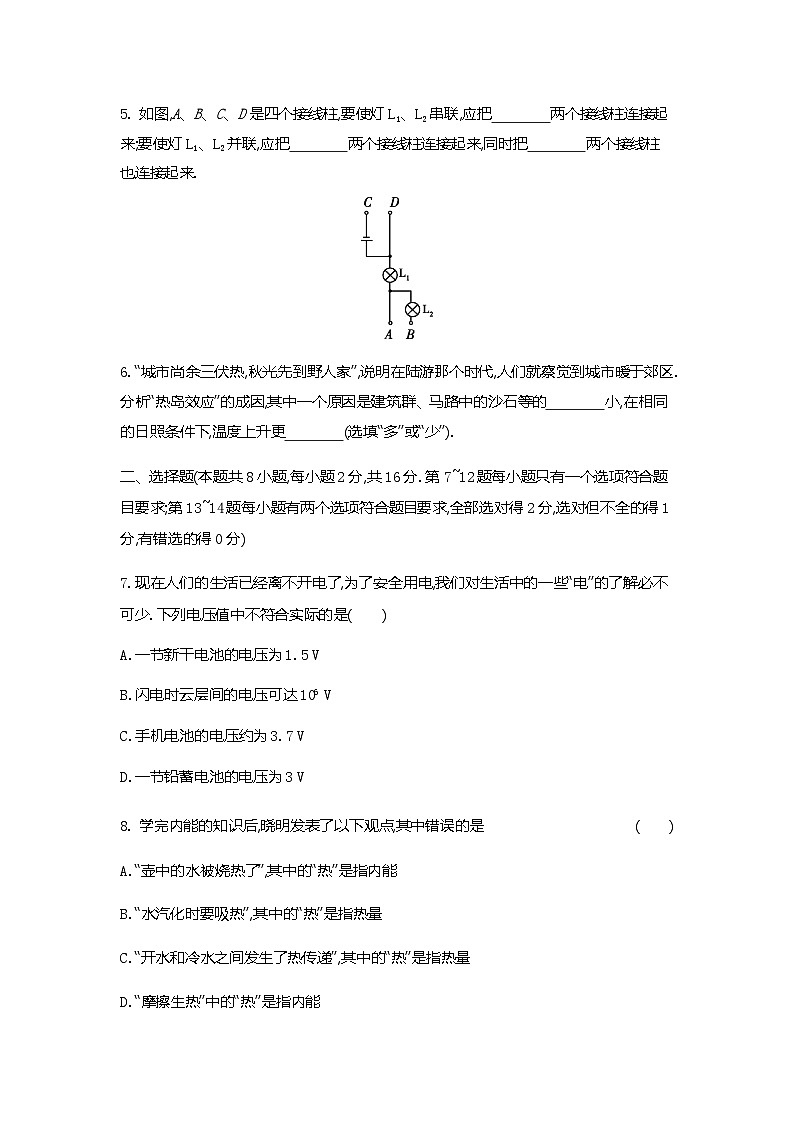

5. 如图,A、B、C、D是四个接线柱,要使灯L1、L2串联,应把 两个接线柱连接起来;要使灯L1、L2并联,应把 两个接线柱连接起来,同时把 两个接线柱也连接起来.
6.“城市尚余三伏热,秋光先到野人家”,说明在陆游那个时代,人们就察觉到城市暖于郊区.分析“热岛效应”的成因,其中一个原因是建筑群、马路中的沙石等的 小,在相同的日照条件下,温度上升更 (选填“多”或“少”).
二、选择题(本题共8小题,每小题2分,共16分.第7~12题每小题只有一个选项符合题目要求;第13~14题每小题有两个选项符合题目要求,全部选对得2分,选对但不全的得1分,有错选的得0分)
7.现在人们的生活已经离不开电了,为了安全用电,我们对生活中的一些“电”的了解必不可少.下列电压值中不符合实际的是( )
A.一节新干电池的电压为1.5 V
B.闪电时云层间的电压可达106 V
C.手机电池的电压约为3.7 V
D.一节铅蓄电池的电压为3 V
8. 学完内能的知识后,晓明发表了以下观点,其中错误的是( )
A.“壶中的水被烧热了”,其中的“热”是指内能
B.“水汽化时要吸热”,其中的“热”是指热量
C.“开水和冷水之间发生了热传递”,其中的“热”是指热量
D.“摩擦生热”中的“热”是指内能

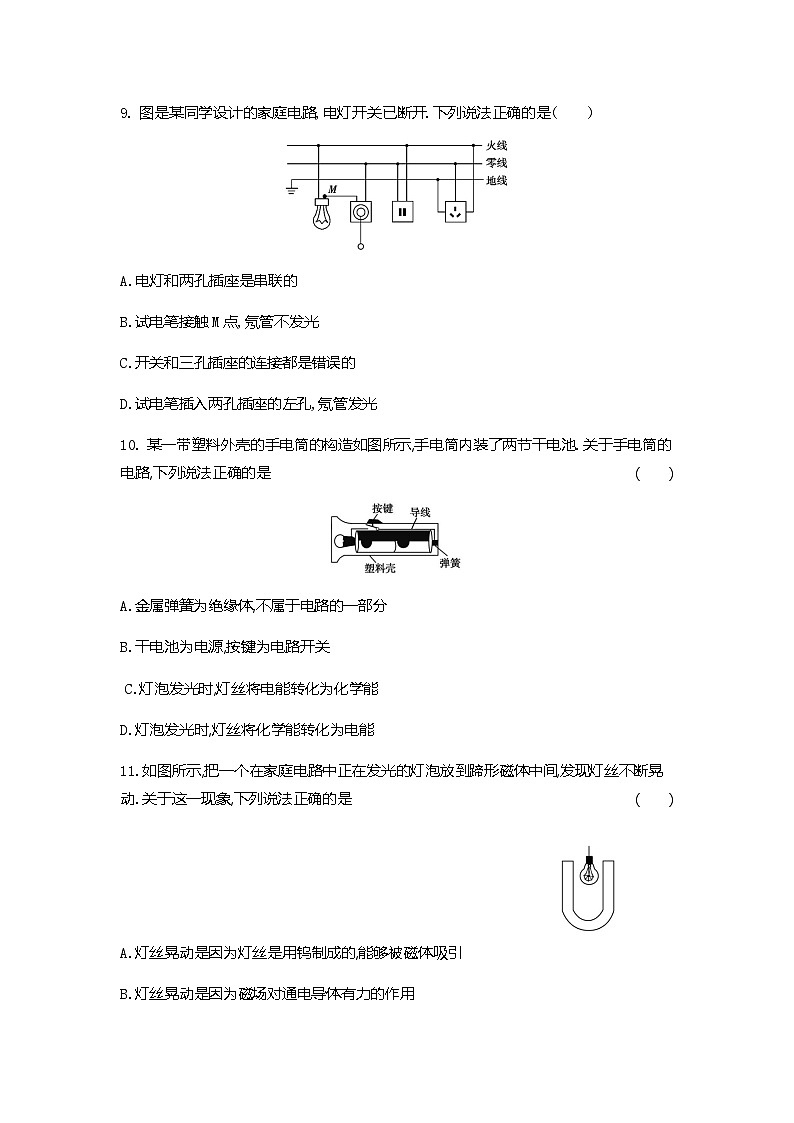

9. 图是某同学设计的家庭电路,电灯开关已断开.下列说法正确的是( )
A.电灯和两孔插座是串联的
B.试电笔接触M点,氖管不发光
C.开关和三孔插座的连接都是错误的
D.试电笔插入两孔插座的左孔,氖管发光
10. 某一带塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路,下列说法正确的是( )
A.金属弹簧为绝缘体,不属于电路的一部分
B.干电池为电源,按键为电路开关
C.灯泡发光时,灯丝将电能转化为化学能
D.灯泡发光时,灯丝将化学能转化为电能
11.如图所示,把一个在家庭电路中正在发光的灯泡放到蹄形磁体中间,发现灯丝不断晃动.关于这一现象,下列说法正确的是( )
A.灯丝晃动是因为灯丝是用钨制成的,能够被磁体吸引
B.灯丝晃动是因为磁场对通电导体有力的作用
C.该现象中,内能转化为机械能
D.利用该现象的原理可以制成发电机
12. 下列关于信息与能源的说法中,正确的是( )
A.不同频率的电磁波在真空中传播速度不同
B.光纤通信是利用光的反射传递信息的
C.当前运行的核电站是利用核聚变发电的
D.任何形式的能量都可以自发地相互转化
13.(双选)如图为小晴同学设计的水位自动报警器的模拟电路,A、B均为金属块,烧杯里装入的是自来水.小晴在实验中发现,当水面上升到与金属块A接触时,绿灯熄灭而红灯也没有点亮(两灯的型号相同).经检查各器材之间连接良好,造成该报警器不能正常报警的原因可能是( )
A.红灯的灯丝断了
B.金属块A浸入水中太深
C.电源1的正、负极装反了
D.电源1提供的电压过小
14.(双选) 在如图甲所示的电路中,电源电压恒定,额定电压为3 V的小灯泡的I-U图像如图乙所示.将标有“10 Ω 2 A”的滑动变阻器的滑片P移至B端,闭合开关,电压表示数为1.5 V.下列说法正确的是( )
A.电源电压为4.5 V
B.小灯泡的额定功率为4.5 W
C.小灯泡正常发光时,滑动变阻器接入电路的阻值为3 Ω
D.小灯泡正常发光时,滑动变阻器的电功率为0.45 W
三、作图题(本题共2小题,每小题2分,共4分)
15. 根据电路图连接实物图.
甲为螺线管,乙为小磁针,丙为条形磁体.闭合开关后,小磁针指向如图所示.请选择“+”“-”“N”或“S”标在图中括号内.
四、实验探究题(本题共3小题,第17题4分,第18题7分,第19题8分,共19分)
17. 某同学在“探究不同物质的吸热情况”实验中,将水和煤油分别装在两个相同的烧杯中,用两个相同的酒精灯加热,每隔2 min记录一次温度.(ρ水>ρ煤油)
(1)图甲是这名同学的实验装置,其中有一处明显错误,请指出: .
甲 乙
丙
(2)本实验中通过控制 来控制不同物质吸热相同.为了实现这一目的,本实验采用的措施是 .
(3)该同学根据记录的实验数据,绘制了如图丙所示的温度随时间变化的关系图像,由图像可知 的吸热能力较强.
18.如图所示为“探究感应电流产生的条件”的实验装置,蹄形磁体放置在水平桌面上.
(1)要使电路中有电流,导体ab、开关、灵敏电流计和导线必须构成 电路.
(2)闭合开关后,导体ab沿 (选填“水平”或“竖直”)方向运动时,电流计指针不偏转,只有导体做切割磁感线运动,电路中才有 产生.
(3)做切割磁感线运动的导体ab,在电路中相当于 .
(4)若要改变电流计指针偏转的方向,你的做法是 (写出一种方法即可).
(5)在该装置中,当闭合开关并使导体ab沿水平方向运动时,要使电流计指针偏转幅度变大,你的做法是 .
19.小蕾同学在研究“电流通过导体产生的热量与电流、电阻是否有关”时,采用了如图所示的实验装置,其中a、b、c、d四个相同的容器中密闭着等量的空气,将导线1、2和导线3、4分别接到电源两端.
(1)实验中通过观察U形管中 的变化来比较电流通过电阻丝产生热量的多少,这种实验方法叫 .下面实验也用了这种实验方法的是 .(填选项前字母)
A.认识电压时,我们可以用水压来类比
B.用光线来描述光通过的路径
C.把敲响的音叉接触水面,看有没有溅起水花,来判断音叉有没有振动
(2)甲图所示的实验装置是用来研究电流通过电阻丝产生的热量与 的关系,通电一段时间后, (选填“a”或“b”)容器中电流通过电阻丝产生的热量较多.
(3)乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与 的关系,通电一段时间后, (选填“c”或“d”)容器中电流通过电阻丝产生的热量较多.
五、综合应用题(本题共2小题,第20题8分,第21题9分,共17分)
20. 如图所示为家用插线板.
(1)把“220 V 1 100 W”的电暖器插入插座,在额定电压下工作.
①流过电暖器的电流多大?
②电暖器正常工作时的电阻多大?
③电暖器工作多少小时消耗2.2 kW·h的电能?
(2)该插线板允许通过的最大电流为10 A,通过计算分析,插线板能否让“220 V 750 W”的电吹风与上述电暖器同时工作.
21. )如图甲所示为小明家的电饼铛,它采用双控电路,额定电压为220V, 上、下盘同时加热时的额定功率为1000 W, 工作的简化电路如图乙所示, R1、R2分别为上、下盘的加热电阻,且 R1=R2.(加热电阻的阻值不随温度变化)
(1)若上、下盘同时加热10 s,加热效率为50%,则可使0.1 kg的菜籽油的温度上升多少(未达到沸点)?[菜籽油的比热容为2.0×103 J/(kg·℃)]
(2)R1的阻值是多少?
(3)只有下盘加热时,电路中的电流是多少?
参考答案
一、填空题（本题共6小题，每空1分，共14分）
1．弱 左
2．电能损失 超导
3．0.9 1.8 S1、S2
电流 变大
5．B、C A、C B、D(后两空位置可互换)
6．比热容 多
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．D8．B9．D10．A11．C12．C13．BD14．AB
三、作图题（本题共2小题，每小题2分，共4分）
15. 16．
四、实验探究题（本题共3小题；第17题4分，第18题7分，第19题8分，共19分）
17．(1)没有控制水和煤油的质量相同 (2)加热时间相同 用两个相同的酒精灯加热 (4)水
18．(1)磁场 (2)运动 通电 (3)相反 磁场方向 (4)相反 电流方向
19．(1)液面高度差(2分) 转换法 C(2分) (2)电阻 b (3)电流 c
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．(1)①由P=UI,得I=PU=1100W220V=5 A
②R=U2P=(220V)21100W=44 Ω
③由W=Pt,得t=WP=2.2kW·h1.1kW=2 h
(2)电吹风正常工作时的电流I1=P1U=750W220V≈3.41 A
电吹风和电暖器并联,通过插线板的总电流I总=I+I1=5 A+3.41 A=8.41 A<10 A,因此该插线板可以让电吹风和电暖器同时工作.
21．(1)Q吸=50%W=50%Pt=50%×1 000 W×10 s=5×103 J
Δt=Q吸cm=5×103J2.0×103J/(kg·℃)×0.1kg=25 ℃
(2)由图乙可知,上、下盘同时加热时,R1、R2并联,由题意可知R1=R2,上、下盘同时加热时的额定功率P=1000 W
R1的电功率P1=12P=12×1000 W=500W
R1=U2P1=(220V)2500W=96.8Ω
(3)只有下盘加热时电路中的电流I=UR2=UR1=220V96.8Ω≈2.27 A
