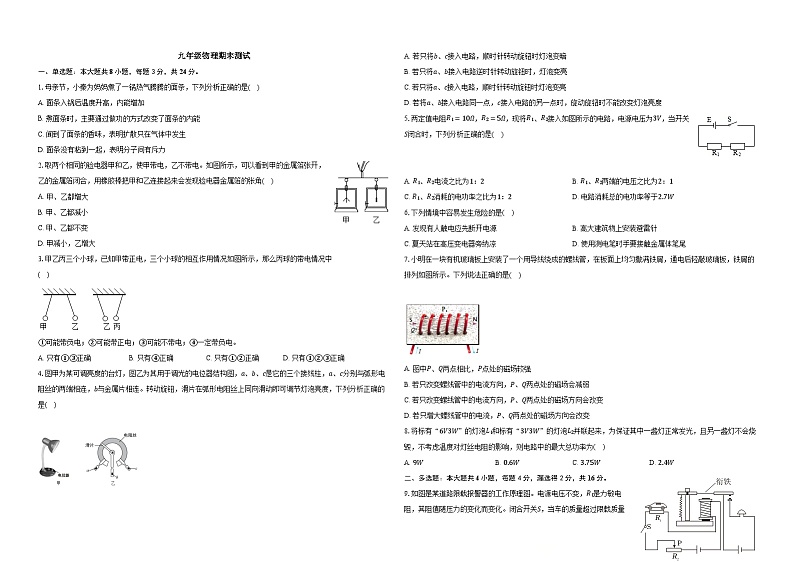

山东省潍坊市潍坊市奎文中学2023-2024学年九年级上学期期末物理试卷

这是一份山东省潍坊市潍坊市奎文中学2023-2024学年九年级上学期期末物理试卷，共4页。试卷主要包含了单选题，多选题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.母亲节，小秦为妈妈煮了一锅热气腾腾的面条，下列分析正确的是( )
A. 面条入锅后温度升高，内能增加
B. 煮面条时，主要通过做功的方式改变了面条的内能
C. 闻到了面条的香味，表明扩散只在气体中发生
D. 面条没有粘到一起，表明分子间有斥力
2.取两个相同的验电器甲和乙，使甲带电，乙不带电。如图所示，可以看到甲的金属箔张开，乙的金属箔闭合，用橡胶棒把甲和乙连接起来会发现验电器金属箔的张角( )
A. 甲、乙都增大
B. 甲、乙都减小
C. 甲、乙都不变
D. 甲减小，乙增大
3.甲乙丙三个小球，已知甲带正电，三个小球的相互作用情况如图所示，那么丙球的带电情况中
( )
①可能带负电；②可能带正电；③可能不带电；④一定带负电。
A. 只有①③正确B. 只有④正确C. 只有①②正确D. 只有①②③正确
4.图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是( )
A. 若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B. 若只将a、b接入电路逆时针转动旋钮时，灯泡变亮
C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D. 若将a、b接入电路同一点，c接入电路的另一点时，旋动旋钮时不能改变灯泡亮度
5.两定值电阻R1=10Ω，R2=5Ω，现将R1、R2接入如图所示的电路，电源电压为3V，当开关S闭合时，下列分析正确的是( )
A. R1、R2电流之比为1：2B. R1、R2两端的电压之比为2：1
C. R1、R2消耗的电功率之比为1：2D. 电路消耗总的电功率等于2.7W
6.下列情境中容易发生危险的是( )
A. 发现有人触电应先断开电源B. 高大建筑物上安装避雷针
C. 夏天站在高压变电器旁纳凉D. 使用测电笔时手要接触金属体笔尾
7.小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示。下列说法正确的是( )
A. 图中P、Q两点相比，P点处的磁场较强
B. 若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱
C. 若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变
D. 若只增大螺线管中的电流，P、Q两点处的磁场方向会改变
8.将标有“6V3W”的灯泡L1和标有“3V3W”的灯泡L2并联起来，为保证其中一盏灯正常发光，且另一盏灯不会烧毁，不考虑温度对灯丝电阻的影响，则电路中的最大总功率为( )
A. 9WB. 0.6WC. 3.75WD. 2.4W
二、多选题：本大题共4小题，每题4分，漏选得2分，共16分。

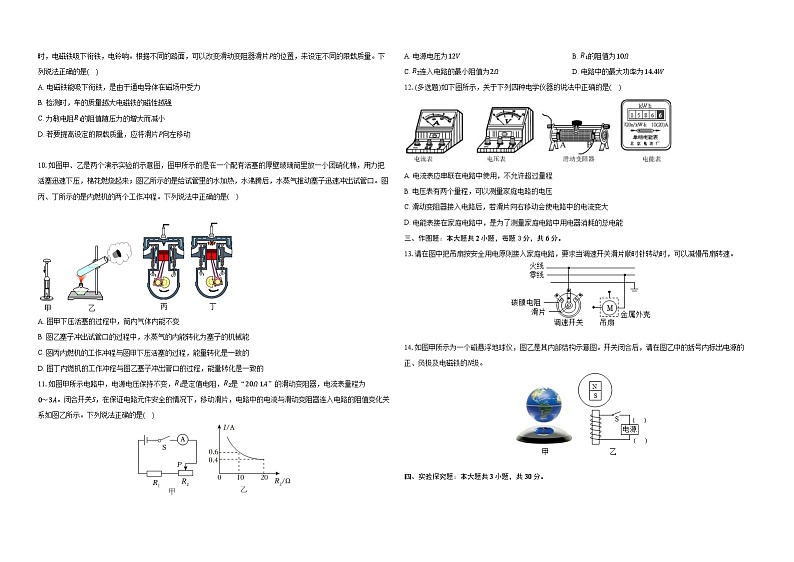

9.如图是某道路限载报警器的工作原理图。电源电压不变，R1是力敏电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，电铃响。根据不同的路面，可以改变滑动变阻器滑片P的位置，来设定不同的限载质量。下列说法正确的是( )
A. 电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B. 检测时，车的质量越大电磁铁的磁性越强
C. 力敏电阻R1的阻值随压力的增大而减小
D. 若要提高设定的限载质量，应将滑片P向左移动
10.如图甲、乙是两个演示实验的示意图，图甲所示的是在一个配有活塞的厚壁玻璃筒里放一小团硝化棉，用力把活塞迅速下压，棉花燃烧起来；图乙所示的是给试管里的水加热，水沸腾后，水蒸气推动塞子迅速冲出试管口。图丙、丁所示的是内燃机的两个工作冲程。下列说法中正确的是( )
A. 图甲下压活塞的过程中，筒内气体内能不变
B. 图乙塞子冲出试管口的过程中，水蒸气的内能转化为塞子的机械能
C. 图丙内燃机的工作冲程与图甲下压活塞的过程，能量转化是一致的
D. 图丁内燃机的工作冲程与图乙塞子冲出管口的过程，能量转化是一致的
11.如图甲所示电路中，电源电压保持不变，R1是定值电阻，R2是“20Ω 1A”的滑动变阻器，电流表量程为0～3A。闭合开关S，在保证电路元件安全的情况下，移动滑片，电路中的电流与滑动变阻器连入电路的阻值变化关系如图乙所示。下列说法正确的是( )
A. 电源电压为12VB. R1的阻值为10Ω
C. R2连入电路的最小阻值为2ΩD. 电路中的最大功率为14.4W
12.(多选题)如下图所示，关于下列四种电学仪器的说法中正确的是( )
A. 电流表应串联在电路中使用，不允许超过量程
B. 电压表有两个量程，可以测量家庭电路的电压
C. 滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变大
D. 电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能
三、作图题：本大题共2小题，每题3分，共6分。
13.请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。
14.如图甲所示为一个磁悬浮地球仪，图乙是其内部结构示意图。开关闭合后，请在图乙中的括号内标出电源的正、负极及电磁铁的N级。
四、实验探究题：本大题共3小题，共30分。
15.在研究“影响电磁铁磁性强弱的因素”实验中，小明用两根相同的铁钉制作了简易的电磁铁甲、乙，并设计了如图所示的电路．
(1)当滑动变阻器的滑片向左移动时，电磁铁乙吸引大头针的个数___________(选填“增加”或“减少”)，说明对于同一电磁铁，通过电流越大，其磁性___________．
(2)比较电磁铁甲与电磁铁乙可知，当___________定时，___________越多，电磁铁磁性越强．
(3)根据安培定则可知，电磁铁甲下端是___________(选填“N”或“S”)极．
(4)断开开关后，小明发现大头针没有完全掉落下来，原因是_____________________．
16.小东计划用电源电压为6V的学生电源，测量某小灯泡的额定电功率。他观察到小灯泡标注的额定电压为2.5V，咨询老师得知小灯泡电阻约为10Ω.他找来了A、B两个不同规格的滑动变阻器，铭牌分别标有“10Ω 1A”和“50Ω 2A”字样。
甲 乙
(1)本实验中小东应该选择______(选填“A”或“B”)滑动变阻器；
(2)他连接了图甲所示的实验电路，其中滑动变阻器还没有接入电路。若实现滑动变阻器滑片向左滑动时，小灯泡发光变亮，他应该接滑动变阻器的______(选填“a”或“b”)端。
(3)实验中，观察到小灯泡开始发光时，电压表的示数是1.0V.关于电压测量范围的选择有如下四种方案，则应该选用______方案。
甲：1.0V、2.0V、3.0V乙：1.0V、2.5V、4.0V
丙：1.0V、1.2V、1.5V丁：2.0V、2.5V、3.0V
(4)小灯泡发光后，在接下来的实验过程中，小东观察到当电压表示数为2.5V时，电流表示数如图乙所示。则小灯泡的额定功率为______W；
(5)小东发现自家电动自行车上的照明灯是由很多个额定电压为3V的小LED灯组成的，而其中一个LED灯的亮度与实验所用小灯泡基本相同。受以上实验启发，他想测量一个LED灯的额定功率。在老师的帮助下，小东将电动自行车上的一个LED灯取下，并将所测电流与电压数据整理并绘制了如图丙所示的I−U图象。请你根据图象所示，尝试通过计算与比较，说明通常LED灯比白炽灯耗电少的可能原因：______。
17.小海同学在探究“电流通过导体产生热的多少与什么因素有关”时，采用如图所示的实验装置，请观察(甲)、(乙)两图并回答下列问题：
(1)实验中，通过观察U形管中液面______ 的变化，来比较电流通过电阻丝产生热量的多少。
(2)甲装置是用来研究通电时间相同时，电阻丝产生的热量与______ 的关系。
(3)用乙装置进行实验时，电阻R3的作用是使通过R1、R2的电流______ (选填“相同”或“不相同”)。
(4)若乙图中盒外连接的电阻R3阻值由5Ω更换为3Ω，______ (选填“仍能”或“不能”)达到更换前的实验效果。
(5)当家庭电路中的导线连接处接触不良时，该处电阻会增大，容易引发火灾。则图______ (选填“甲”或“乙”)的实验结论可以用来解释这种现象。
(6)此实验的依据是电流的______ 效应。下面所列四种用电器中，利用这一原理工作的用电器是______ 。(选字母填)
A.电饭锅B.电风扇C.电视机D.计算机
五、计算题：本大题共3小题，共24分。
18.某学习小组同学想研究酒精灯烧水时的热效率。他们用酒精灯给100g的水加热，经过一段时间测得水温升高了60℃，消耗了4.2g酒精。已知：水的比热容为4.2×103J/(kg⋅℃)，酒精的热值为3×107J/kg。求：
(1)此过程中水吸收的热量；
(2)4.2g酒精完全燃烧放出的热量；
(3)酒精灯烧水时的热效率。
19.某电热取暖器的简化电路如图所示，R1、R2为发热电阻，取暖器工作时，通过开关S1和S2实现低温、高温的挡位控制，已知高温挡功率为1320 W，R1=55 Ω。求：
(1)取暖器工作时通过R1的电流；
(2)取暖器处于低温挡时，工作1 min产生的热量；
(3)R2的阻值。
20.在测量标有“3.8 V”的灯泡L的额定功率时，为了使电压表读数更精确，电路设计如图所示。已知电源电压恒为5 V，电压表有“0～3 V”与“0～15 V”两个量程，滑动变阻器最大阻值为20 Ω。闭合开关，调节滑动变阻器的滑片P使灯泡L正常发光，此时电流表示数为0.3 A。
(1)求灯泡L的额定功率。
(2)当灯泡L正常发光时，求滑动变阻器在10 s内消耗的电能。
(3)若仅将灯泡L更换为5 Ω的定值电阻R，其余电路元件及连接均不变，闭合开关后，在保证电路安全的前提下，求电阻R的最小功率。
