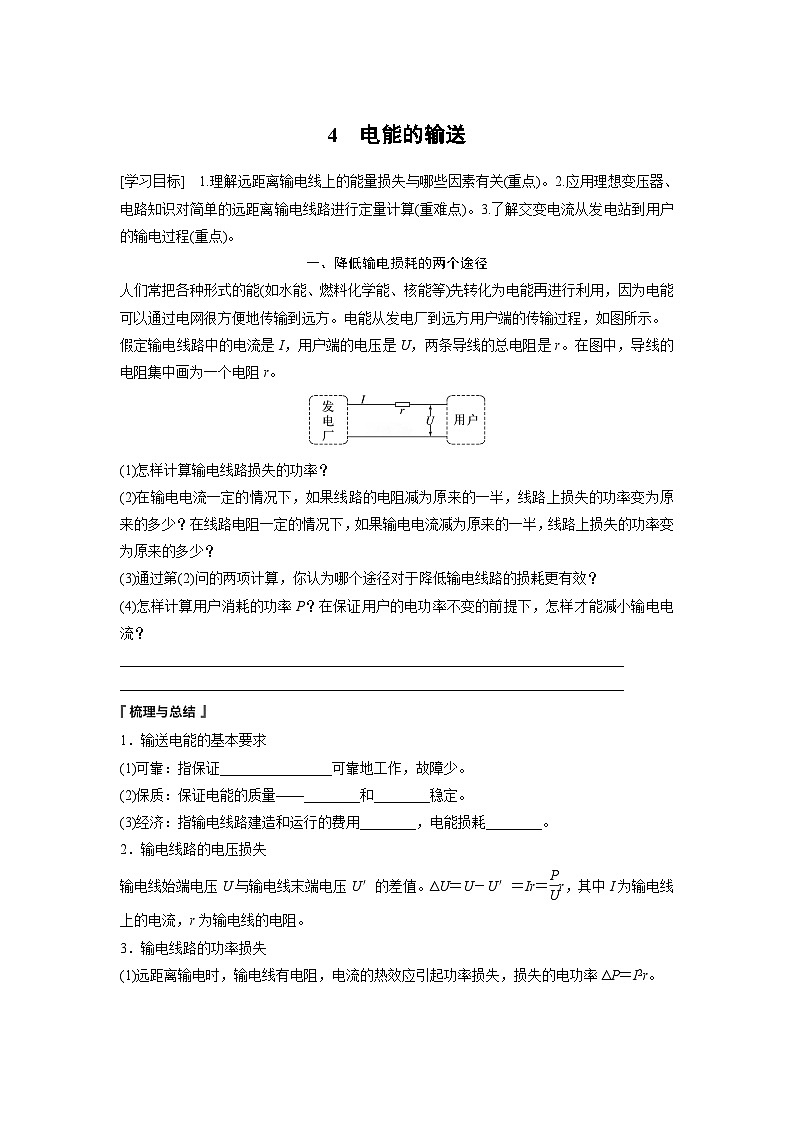

一、降低输电损耗的两个途径
人们常把各种形式的能(如水能、燃料化学能、核能等)先转化为电能再进行利用，因为电能可以通过电网很方便地传输到远方。电能从发电厂到远方用户端的传输过程，如图所示。
假定输电线路中的电流是I，用户端的电压是U，两条导线的总电阻是r。在图中，导线的电阻集中画为一个电阻r。
(1)怎样计算输电线路损失的功率？
(2)在输电电流一定的情况下，如果线路的电阻减为原来的一半，线路上损失的功率变为原来的多少？在线路电阻一定的情况下，如果输电电流减为原来的一半，线路上损失的功率变为原来的多少？
(3)通过第(2)问的两项计算，你认为哪个途径对于降低输电线路的损耗更有效？
(4)怎样计算用户消耗的功率P？在保证用户的电功率不变的前提下，怎样才能减小输电电流？
________________________________________________________________________
________________________________________________________________________
1．输送电能的基本要求
(1)可靠：指保证________________可靠地工作，故障少。
(2)保质：保证电能的质量——________和________稳定。
(3)经济：指输电线路建造和运行的费用________，电能损耗________。
2．输电线路的电压损失

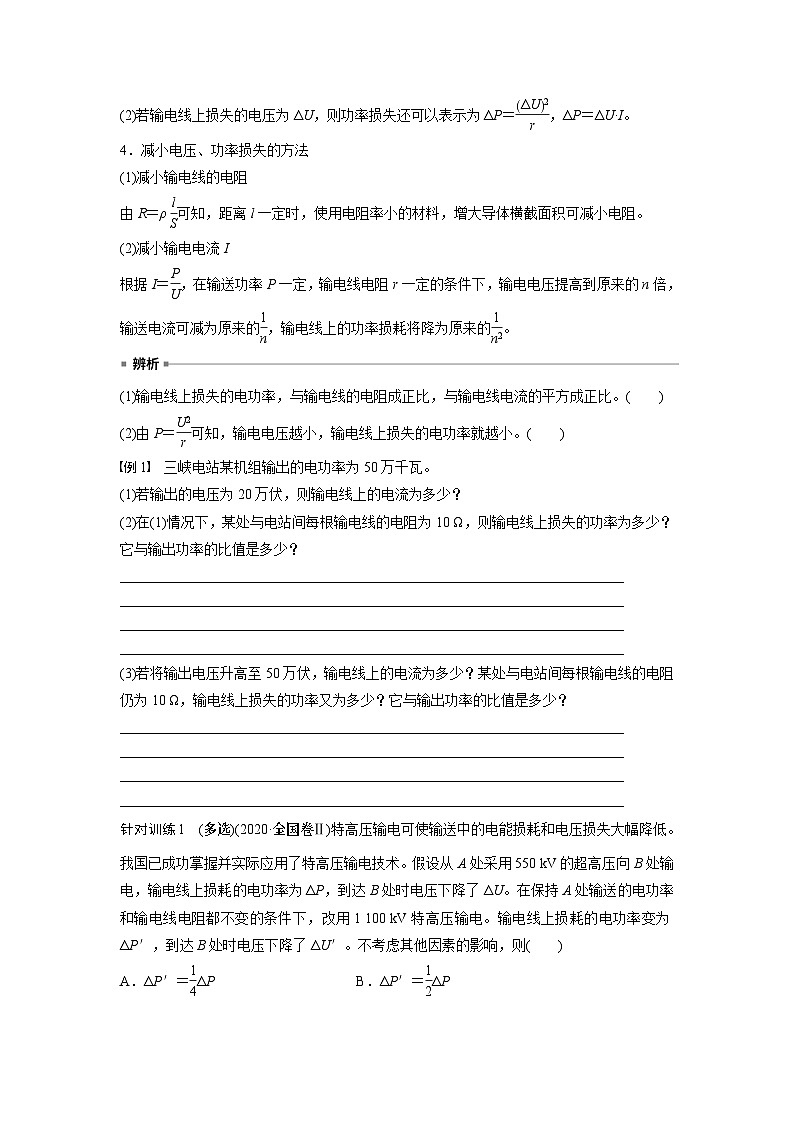

输电线始端电压U与输电线末端电压U′的差值。ΔU＝U－U′＝Ir＝eq \f(P,U)r，其中I为输电线上的电流，r为输电线的电阻。
3．输电线路的功率损失
(1)远距离输电时，输电线有电阻，电流的热效应引起功率损失，损失的电功率ΔP＝I2r。
(2)若输电线上损失的电压为ΔU，则功率损失还可以表示为ΔP＝eq \f(ΔU2,r)，ΔP＝ΔU·I。
4．减小电压、功率损失的方法
(1)减小输电线的电阻
由R＝ρeq \f(l,S)可知，距离l一定时，使用电阻率小的材料，增大导体横截面积可减小电阻。
(2)减小输电电流I
根据I＝eq \f(P,U)，在输送功率P一定，输电线电阻r一定的条件下，输电电压提高到原来的n倍，输送电流可减为原来的eq \f(1,n)，输电线上的功率损耗将降为原来的eq \f(1,n2)。
(1)输电线上损失的电功率，与输电线的电阻成正比，与输电线电流的平方成正比。( )
(2)由P＝eq \f(U2,r)可知，输电电压越小，输电线上损失的电功率就越小。( )
例1 三峡电站某机组输出的电功率为50万千瓦。
(1)若输出的电压为20万伏，则输电线上的电流为多少？
(2)在(1)情况下，某处与电站间每根输电线的电阻为10 Ω，则输电线上损失的功率为多少？它与输出功率的比值是多少？
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
(3)若将输出电压升高至50万伏，输电线上的电流为多少？某处与电站间每根输电线的电阻仍为10 Ω，输电线上损失的功率又为多少？它与输出功率的比值是多少？
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
针对训练1 (多选)(2020·全国卷Ⅱ)特高压输电可使输送中的电能损耗和电压损失大幅降低。我国已成功掌握并实际应用了特高压输电技术。假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为ΔP，到达B处时电压下降了ΔU。在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电。输电线上损耗的电功率变为ΔP′，到达B处时电压下降了ΔU′。不考虑其他因素的影响，则( )
A．ΔP′＝eq \f(1,4)ΔP B．ΔP′＝eq \f(1,2)ΔP
C．ΔU′＝eq \f(1,4)ΔU D．ΔU′＝eq \f(1,2)ΔU
二、电网供电及远距离高压输电过程的分析与计算
1．远距离输电的基本原理：在发电站内用________变压器升压，然后进行远距离输电，在用电区域通过________变压器降到所需的电压。
2．电网：通过网状的输电线、______________，将许多电厂和广大用户连接起来，形成全国性或地区性的输电________。
3．电网输电的优点
(1)降低一次能源的运输成本，获得最大的________________。
(2)减小断电的风险，调剂不同地区________________的平衡。
(3)合理调度电力，使________的供应更加可靠，质量更高。
4．解决远距离高压输电问题的基本方法
(1)首先应画出远距离输电的电路图(如图)，并将已知量和待求量写在电路图的相应位置。
(2)理清三个回路：
回路1：P1＝U1I1
回路2：U2＝ΔU＋U3，P2＝ΔP＋P3＝I22R线＋P3，I2＝I3
回路3：P4＝U4I4。
(3)常用关系
①功率关系：P1＝P2，P2＝ΔP＋P3，P3＝P4。
②电压关系：eq \f(U1,U2)＝eq \f(n1,n2)，U2＝ΔU＋U3，eq \f(U3,U4)＝eq \f(n3,n4)。
③电流关系：eq \f(I1,I2)＝eq \f(n2,n1)，I2＝I线＝I3，eq \f(I3,I4)＝eq \f(n4,n3)。
④输电电流：I线＝eq \f(P2,U2)＝eq \f(P3,U3)＝eq \f(ΔU,R线)。
⑤输电线上损耗的电功率：
ΔP＝P2－P3＝I线2 R线＝eq \f(ΔU2,R线)＝ΔU·I线。
⑥输电线上的电压损失：
ΔU＝I线R线＝U2－U3。
⑦输电效率η＝eq \f(P3,P2)×100%。
(1)使用变压器进行远距离输电，用户得到的电压可以高于发电机输出的电压。( )
(2)远距离输电时，若升压变压器匝数比为1∶n，降压变压器匝数比为n∶1，则升压变压器的输入电压和降压变压器的输出电压相等。( )
例2 发电机两端的电压为220 V，输出功率为44 kW，输电线的总电阻为0.2 Ω，如果用原、副线圈匝数比为1∶10的升压变压器升压，经输电线后，再用原、副线圈匝数比为10∶1的降压变压器降压供给用户，两个变压器均为理想变压器。
(1)画出全过程的线路示意图；
(2)求用户得到的电压和功率；
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
(3)若不经过变压而直接送给用户，求用户得到的电压和功率。
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
针对训练2 (多选)(2023·黄冈高二期末)某小型水电站交流发电机的输出电压为400 V，先经升压变压器将电压升高，经总阻值为R＝2 Ω的输电线向远端用户输电，用户端用降压变压器将电压降到220 V供用户使用。若用户的用电功率为19.8 kW，输电线R上损耗的功率为0.2 kW，已知变压器均为理想变压器，其他电阻不计。下列说法正确的是( )
A．通过输电线R的电流I2＝10 A
B．降压变压器的输入电压U3＝2 000 V
C．升压变压器原、副线圈匝数比n1∶n2＝1∶5
D．降压变压器原、副线圈匝数比n3∶n4＝10∶1
例3 (多选)如图所示为远距离输电示意图，其中T1、T2为理想变压器，输电线总电阻可等效为电阻r，灯L1、L2相同且阻值不变。现保持变压器T1的输入电压不变，滑片P位置不变，当开关S断开时，灯L1正常发光。则下列说法正确的是( )
A．仅闭合开关S，灯L1会变亮
B．仅闭合开关S，r消耗的功率会变大
C．仅将滑片P下移，电流表的示数会变大
D．仅将滑片P下移，r消耗的功率会变小
