高中物理选择性必修二第五章 章末素养提升学案

这是一份高中物理选择性必修二第五章 章末素养提升学案，共4页。

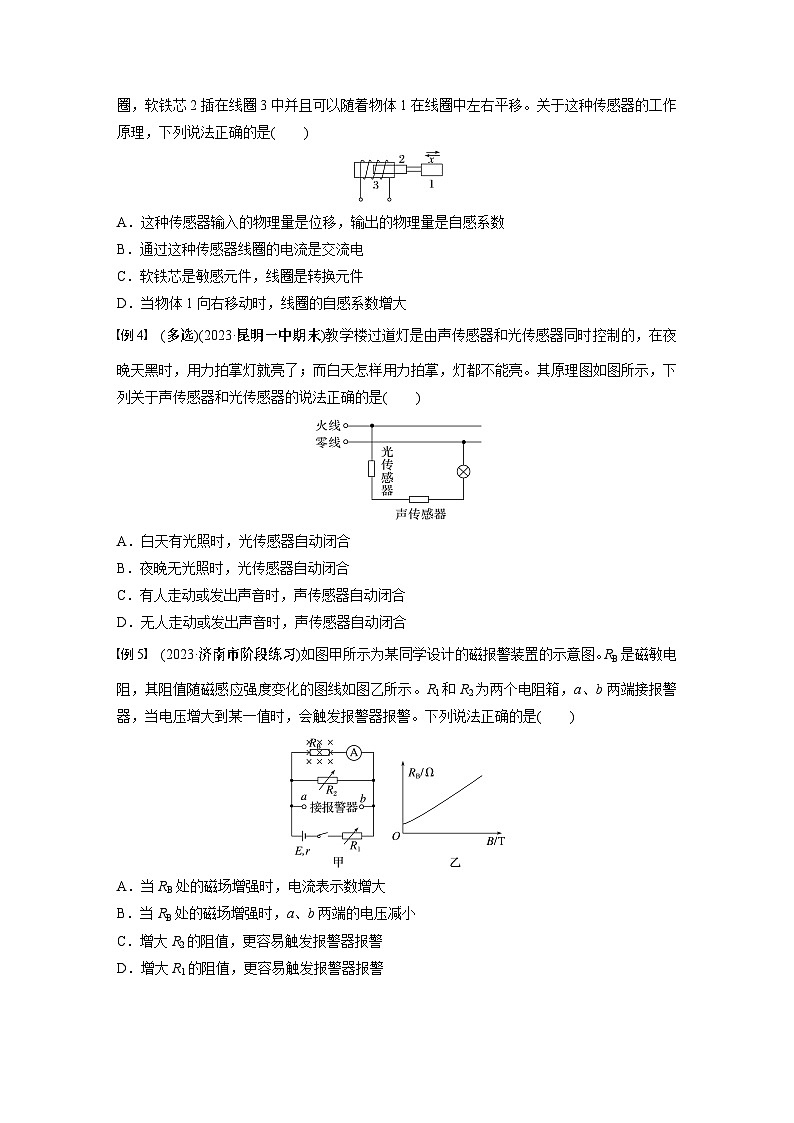

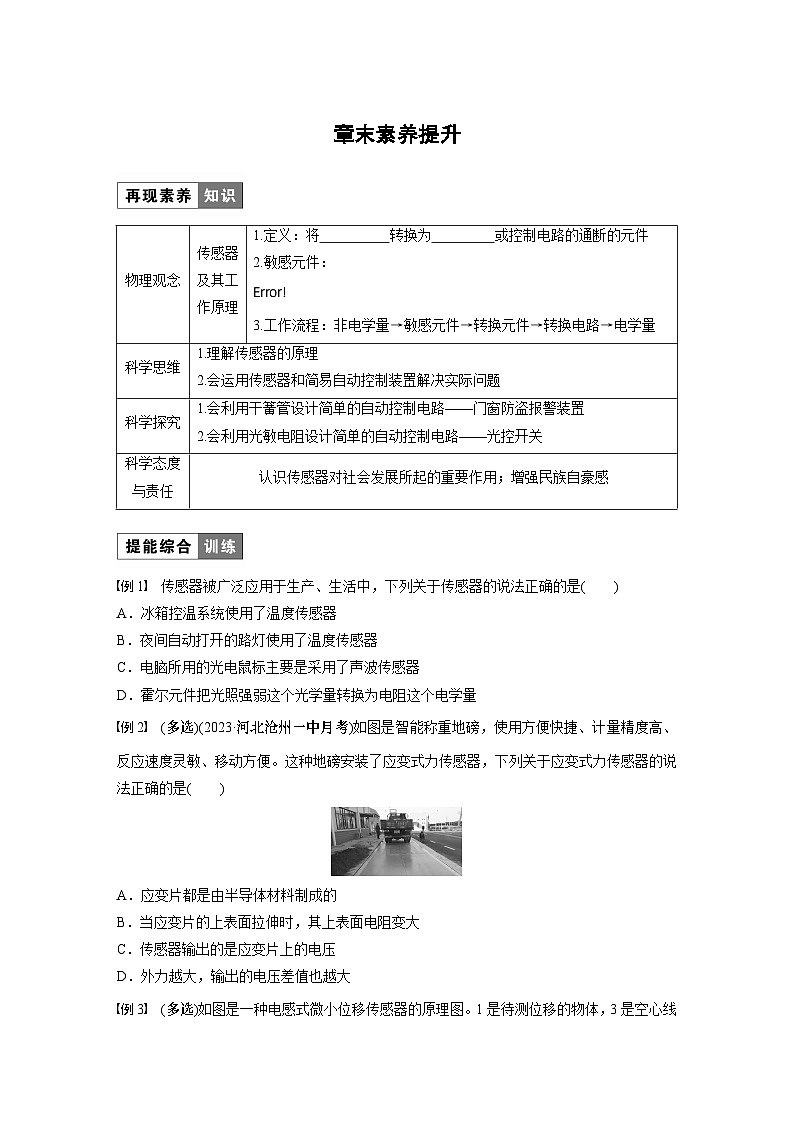

章末素养提升例1　传感器被广泛应用于生产、生活中，下列关于传感器的说法正确的是(　　)A．冰箱控温系统使用了温度传感器B．夜间自动打开的路灯使用了温度传感器C．电脑所用的光电鼠标主要是采用了声波传感器D．霍尔元件把光照强弱这个光学量转换为电阻这个电学量例2　(多选)(2023·河北沧州一中月考)如图是智能称重地磅，使用方便快捷、计量精度高、反应速度灵敏、移动方便。这种地磅安装了应变式力传感器，下列关于应变式力传感器的说法正确的是(　　)A．应变片都是由半导体材料制成的B．当应变片的上表面拉伸时，其上表面电阻变大C．传感器输出的是应变片上的电压D．外力越大，输出的电压差值也越大例3　(多选)如图是一种电感式微小位移传感器的原理图。1是待测位移的物体，3是空心线圈，软铁芯2插在线圈3中并且可以随着物体1在线圈中左右平移。关于这种传感器的工作原理，下列说法正确的是(　　)A．这种传感器输入的物理量是位移，输出的物理量是自感系数B．通过这种传感器线圈的电流是交流电C．软铁芯是敏感元件，线圈是转换元件D．当物体1向右移动时，线圈的自感系数增大例4　(多选)(2023·昆明一中期末)教学楼过道灯是由声传感器和光传感器同时控制的，在夜晚天黑时，用力拍掌灯就亮了；而白天怎样用力拍掌，灯都不能亮。其原理图如图所示，下列关于声传感器和光传感器的说法正确的是(　　)A．白天有光照时，光传感器自动闭合B．夜晚无光照时，光传感器自动闭合C．有人走动或发出声音时，声传感器自动闭合D．无人走动或发出声音时，声传感器自动闭合例5　(2023·济南市阶段练习)如图甲所示为某同学设计的磁报警装置的示意图。RB是磁敏电阻，其阻值随磁感应强度变化的图线如图乙所示。R1和R2为两个电阻箱，a、b两端接报警器，当电压增大到某一值时，会触发报警器报警。下列说法正确的是(　　)A．当RB处的磁场增强时，电流表示数增大B．当RB处的磁场增强时，a、b两端的电压减小C．增大R2的阻值，更容易触发报警器报警D．增大R1的阻值，更容易触发报警器报警例6　(多选)(2023·济南市检测)如图是电饭锅的结构图，如果感温磁体的“居里温度”为103 ℃时，下列说法中正确的是(　　)A．常温下感温磁体具有较强的磁性，能自动吸起永磁体，通电加热B．当温度超过103 ℃时，感温磁体的磁性消失，弹簧推动杠杆断开触点C．饭熟后，水分被大米吸收，锅底的温度会超过103 ℃，这时开关按钮不会跳起D．常压下只要锅内有水，锅内的温度不可能达到103 ℃，开关按钮就不会自动跳起例7　某同学利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压U1＝3 V，继电器线圈用漆包线绕成，其电阻R0为30 Ω。当线圈中的电流大于等于50 mA时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻R的阻值随温度变化的图像。(1)图甲中警铃的接线柱C应与接线柱______相连，指示灯的接线柱D应与接线柱________相连(均选填“A”或“B”)；(2)当环境温度升高时，热敏电阻阻值将______，继电器的磁性将________(均选填“增大”“减小”或“不变”)，当环境温度达到________℃时，警铃报警；(3)如果要使报警电路在更高的温度报警，下列方案可行的是________。A．适当减小U1 B．适当增大U1 C．适当减小U2 D．适当增大U2物理观念传感器及其工作原理1.定义：将 转换为 或控制电路的通断的元件2.敏感元件：eq \b\lc\{\rc\ (\a\vs4\al\co1(①热敏电阻和金属热电阻——温度传感器，将 转化为电学量,②光敏电阻——光传感器，将 转化为电学量,③电阻应变片——电子秤，将 转化为电学量))3.工作流程：非电学量→敏感元件→转换元件→转换电路→电学量科学思维1.理解传感器的原理2.会运用传感器和简易自动控制装置解决实际问题科学探究1.会利用干簧管设计简单的自动控制电路——门窗防盗报警装置2.会利用光敏电阻设计简单的自动控制电路——光控开关科学态度与责任认识传感器对社会发展所起的重要作用；增强民族自豪感
