甲和乙B．甲和丙C．乙和丙D．丙和丁

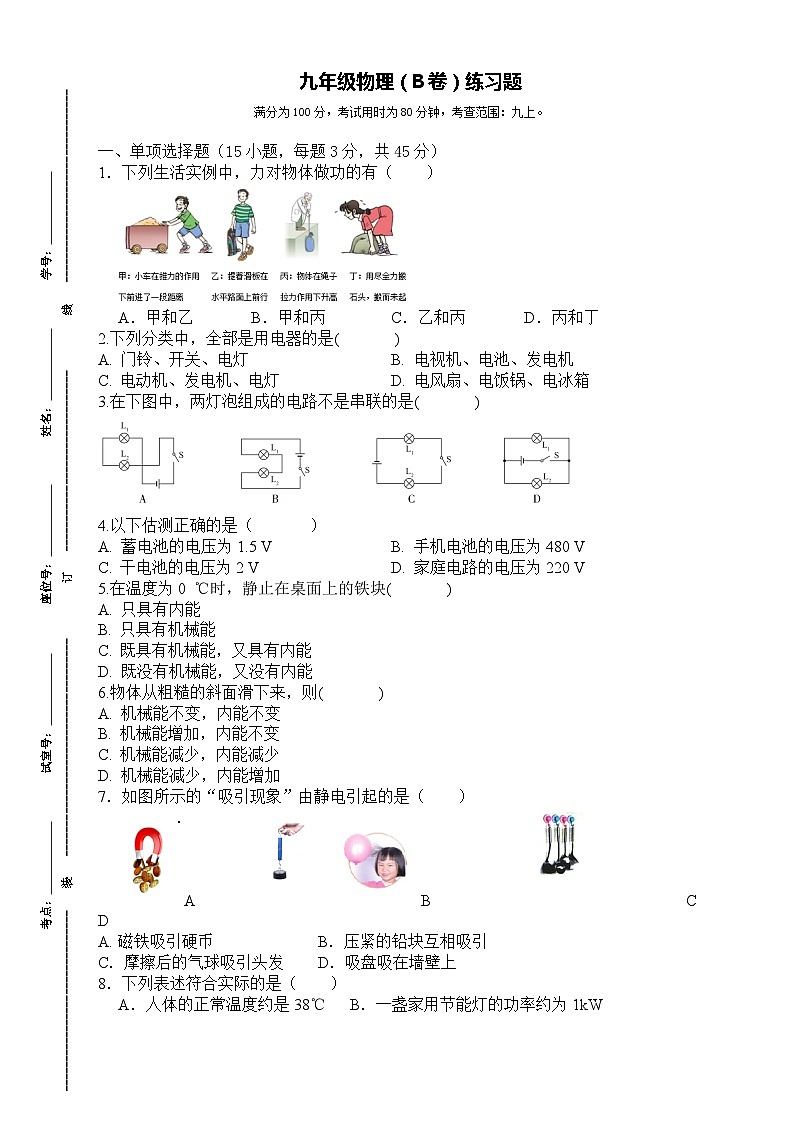

2.下列分类中，全部是用电器的是( )
A. 门铃、开关、电灯B. 电视机、电池、发电机
C. 电动机、发电机、电灯D. 电风扇、电饭锅、电冰箱
3.在下图中，两灯泡组成的电路不是串联的是( )
4.以下估测正确的是（ ）
A. 蓄电池的电压为1.5 VB. 手机电池的电压为480 V
C. 干电池的电压为2 VD. 家庭电路的电压为220 V
5.在温度为0 ℃时，静止在桌面上的铁块( )
A. 只具有内能
B. 只具有机械能
C. 既具有机械能，又具有内能
D. 既没有机械能，又没有内能
6.物体从粗糙的斜面滑下来，则( )
A. 机械能不变，内能不变
B. 机械能增加，内能不变
C. 机械能减少，内能减少
D. 机械能减少，内能增加
7．如图所示的“吸引现象”由静电引起的是（ ）
．
A B C D
磁铁吸引硬币 B．压紧的铅块互相吸引
C．摩擦后的气球吸引头发 D．吸盘吸在墙壁上
8．下列表述符合实际的是（ ）
A．人体的正常温度约是38℃B．一盏家用节能灯的功率约为1kW
C．我国家庭电路的电压是220VD．手电筒中的电流约是2A

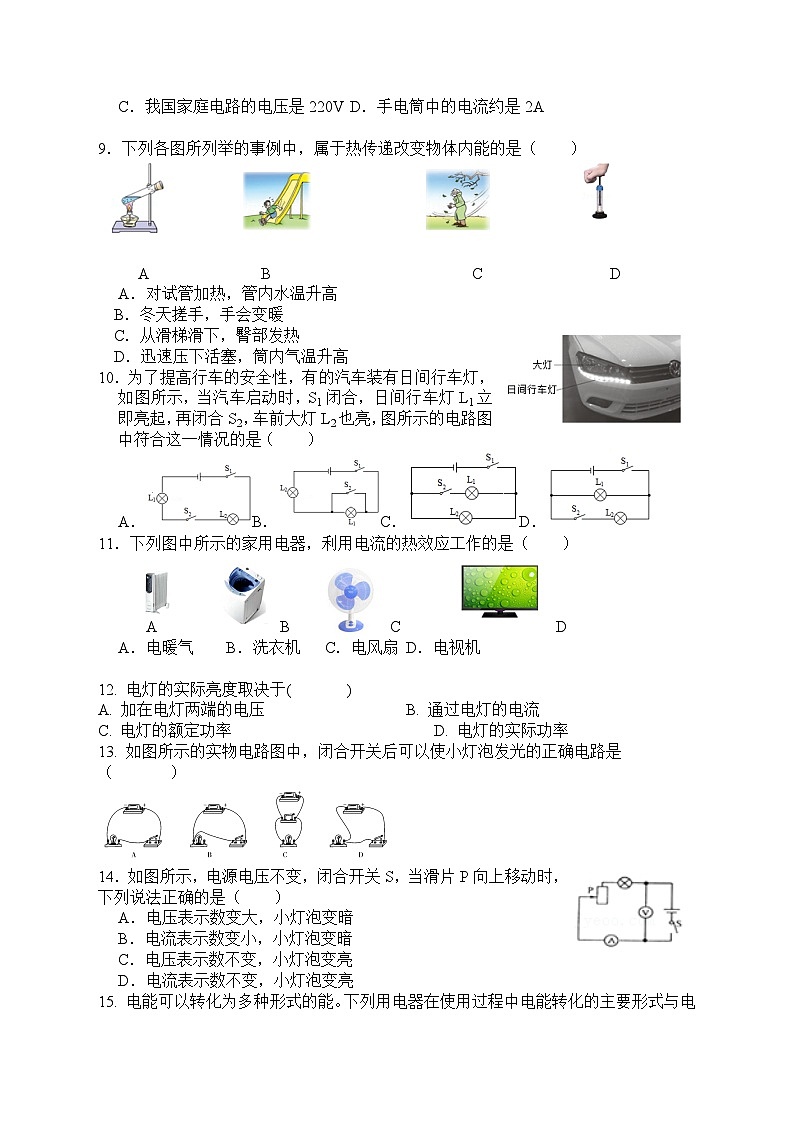

9．下列各图所列举的事例中，属于热传递改变物体内能的是（ ）
A B C D
对试管加热，管内水温升高
B．冬天搓手，手会变暖
C．从滑梯滑下，臀部发热
D．迅速压下活塞，筒内气温升高
10．为了提高行车的安全性，有的汽车装有日间行车灯，如图所示，当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮，图所示的电路图中符合这一情况的是（ ）
A．B．C．D．
11．下列图中所示的家用电器，利用电流的热效应工作的是（ ）
A B C D
电暖气 B．洗衣机 C．电风扇D．电视机
12. 电灯的实际亮度取决于( )
A. 加在电灯两端的电压B. 通过电灯的电流
C. 电灯的额定功率D. 电灯的实际功率
13. 如图所示的实物电路图中，闭合开关后可以使小灯泡发光的正确电路是（ ）
14．如图所示，电源电压不变，闭合开关S，当滑片P向上移动时，下列说法正确的是（ ）
A．电压表示数变大，小灯泡变暗
B．电流表示数变小，小灯泡变暗
C．电压表示数不变，小灯泡变亮
D．电流表示数不变，小灯泡变亮
15. 电能可以转化为多种形式的能。下列用电器在使用过程中电能转化的主要形式与电饭煲相同的是（ ）
A. 电风扇B. 教室里的日光灯
C. 电烤箱D. 电动车
二、填空题（本大题7小题，每空1分，共21）
16．如图所示，旅游景区的索道缆车载着游客匀速上山，它具有的动能 ，重力势能 ，（选填“增大”“不变”“减小”）机械能 。（选填“守恒”“不守恒”）
17．如图所示，在“探究物体的动能跟哪些因素有关”的实验中，让同一钢球A从斜面上不同的高度由静止滚下，撞到同一木块上。实验中，通过观察 来判断钢球动能的大小；本实验用到的科学研究方法是 （说出一种即可）。该实验装置还可以用来探究的实验有 （说出一种即可）。
18.在日常生活中，我们经常用“热”字，但它们的含义往往不同。例如“今天的天气很热”，这里的“热”字表示的是__________；“摩擦生热”，这里的“热”字表示的是__________；“物体吸热升温”，这里的“热”字表示的是__________。(均填“内能”“热量”或“温度”)
19．某同学家记录5月初电能表示数为1432.7度，6月初的示数如图所示，电能表是测量 的仪表，该同学家5月初至6月初消耗的电能是 kW•h，若电能表转盘在10min内转过250转，则用电器的总功率为 W。
20．如图甲所示电路，该电路是 （填连接方式）电路，电压表和电流表的读数如图丙和丁，则电压表的读数是 V，电流表读数 A。
21．如图所示是四冲程汽油机一个工作循环中的三个冲程，其中缺少的一个冲程名称是 冲程，该冲程按顺序应排列在图 与图 两个冲程之间。
22.自然界中只存在__________种电荷：一种与用丝绸摩擦过的玻璃棒所带的电荷相同，叫做_________（选填“正电荷”或“负电荷”），另一种与用毛皮摩擦过的橡胶棒所带的电荷相同，叫做__________。（选填“正电荷”或“负电荷”）
三、作图题（共9分）
23.把图1所示实物按图Z-8甲所示电路图连接完整，要求导线不能交叉。
24.根据图2所示的实物电路，在虚线框中画出对应的电路图。
图1 图2
25．用笔画线代替导线将图中实物连接完整。要求：①电压表测量灯泡两端的电压。②滑动触片向右移动时，通过灯泡电流变大。③导线不能交叉。
四、实验题（本大题3小题，共13分）
26．（1）如图1所示的仪器叫__________表，使用时必须把它__________联在被测电路中。此时读数为__________A。
（2）如图2所示的仪器叫__________表，图中电压表的分度值为__________V，读数为__________V。
（3）如图3所示的仪器叫__________表，家庭电能表的表盘数据表明，该表额定最大电流为__________，表中读数是__________kW·h。
27．为了“探究串联电路中电流的特点”，欣欣选用两个灯泡来验证，所接电路图如图甲所示。
连接电路前开关要 （选填“闭合”或“断开”）
（2）发现错误后，欣欣读出了A1、 A2正确的电流值分别为______________、____________。她再多次实验，最终可总结出实验结论：串联电路中____________________________。
五.计算题（本大题2小题，共12分）
21．如图所示，某同学用50N的力F将重为80N的物体在5s内匀速提升1m，求：
（1）该同学做的有用功。（2）拉力做功的功率。
22．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。闭合开关S,电流表 A1的示数为0.3A，电流表A2的示数为0.2 A。求：
(1) 电源电压 U的大小(2) 电阻R2的阻值。
23.如图14-2-9所示，已知R1=10 Ω，R2=20 Ω，电源电压U=6 V。求：
（1）电路的总电阻R。
（2）通过R2的电流I2。
