九年级物理期末模拟卷（重庆专用，第12-16章）-2023-2024学年初中上学期期末模拟考试

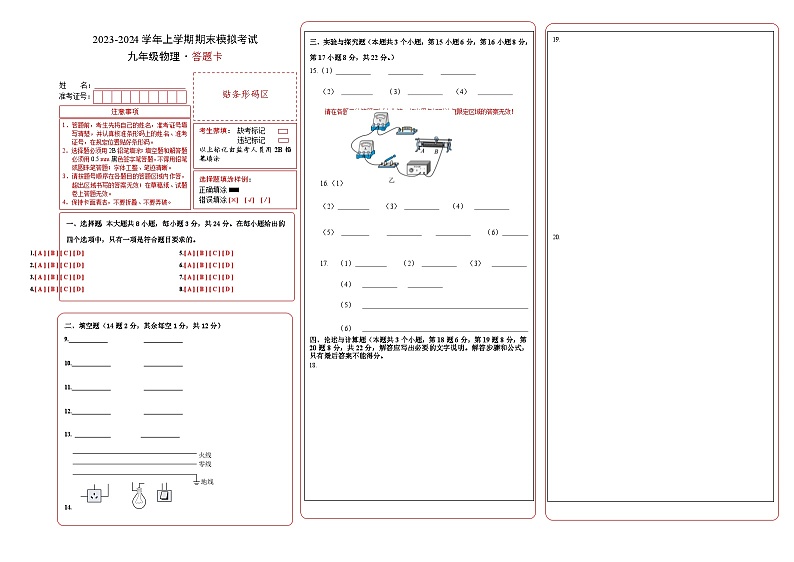

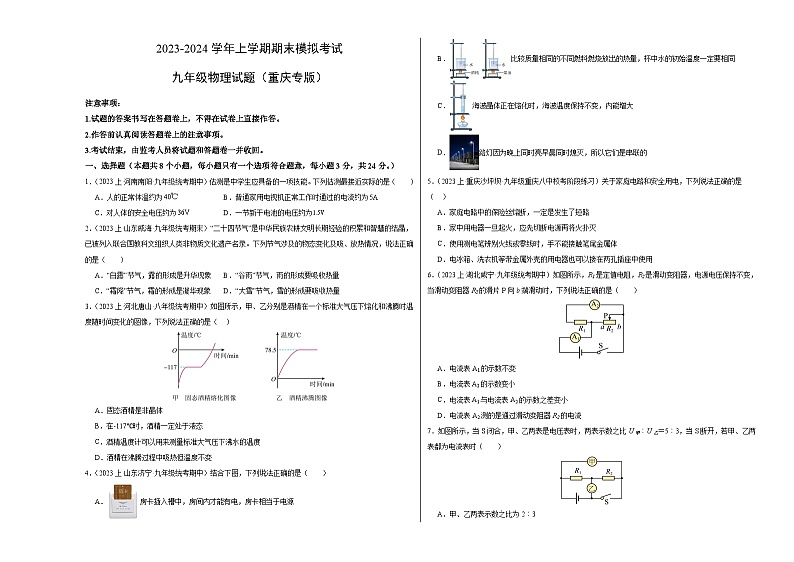

这是一份九年级物理期末模拟卷（重庆专用，第12-16章）-2023-2024学年初中上学期期末模拟考试，文件包含九年级物理期末模拟卷全解全析重庆专用docx、九年级物理期末模拟卷考试版A4测试范围第12章13章14章15章16章重庆专用docx、九年级物理期末模拟卷参考答案重庆专用docx、九年级物理期末模拟卷答题卡A4重庆专用docx、九年级物理期末模拟卷考试版A3测试范围第12章13章14章15章16章重庆专用docx、九年级物理期末模拟卷答题卡A3重庆专用docx等6份试卷配套教学资源，其中试卷共39页， 欢迎下载使用。

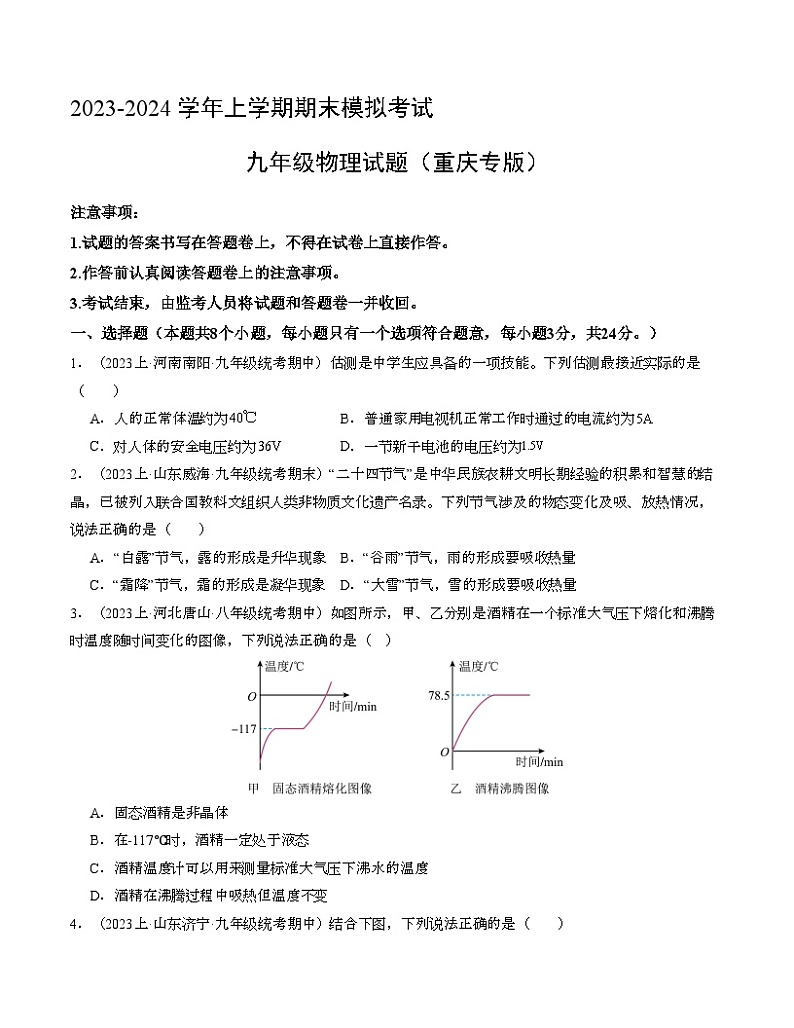

注意事项：
1.试题的答案书写在答题卷上，不得在试卷上直接作答。
2.作答前认真阅读答题卷上的注意事项。
3.考试结束，由监考人员将试题和答题卷一并收回。

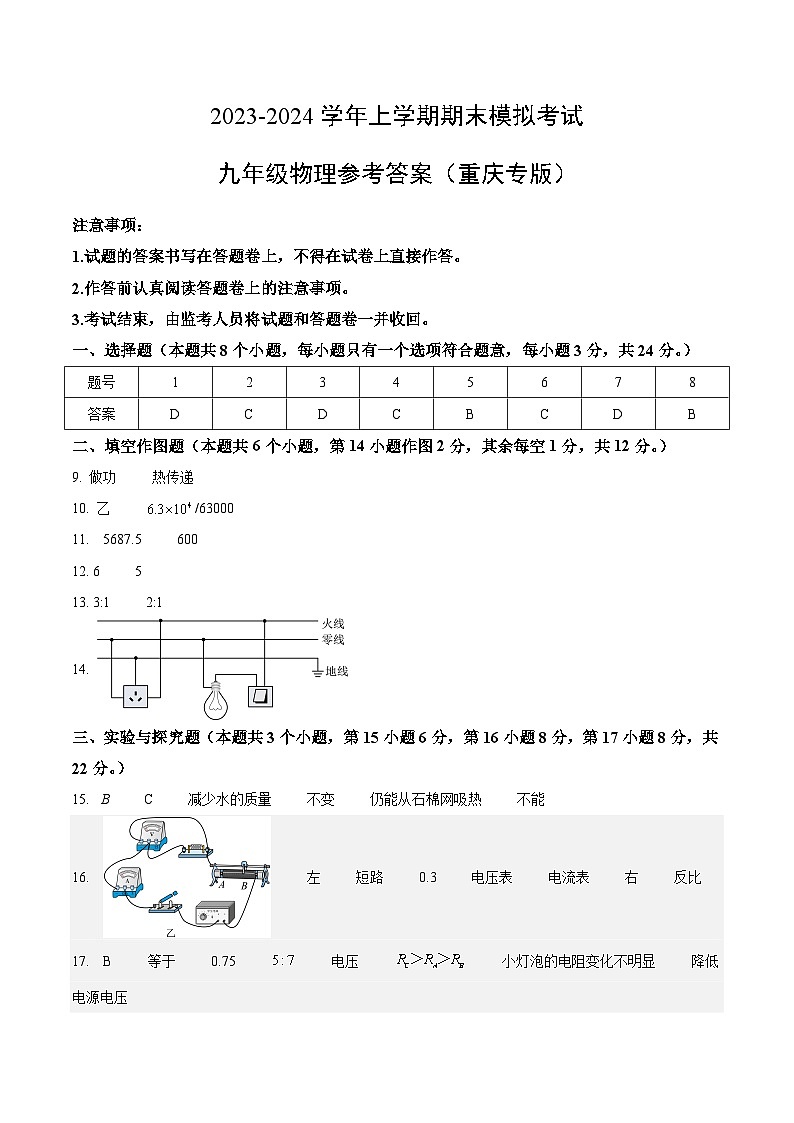

一、选择题（本题共8个小题，每小题只有一个选项符合题意，每小题3分，共24分。）
二、填空作图题（本题共6个小题，第14小题作图2分，其余每空1分，共12分。）
9. 做功 热传递
10. 乙 /63000
11. 5687.5 600
12. 6 5
13. 3:1 2:1
14.
三、实验与探究题（本题共3个小题，第15小题6分，第16小题8分，第17小题8分，共22分。）
15. B C 减少水的质量 不变 仍能从石棉网吸热 不能
16. 左 短路 0.3 电压表 电流表 右 反比
17. B 等于 0.75 电压 小灯泡的电阻变化不明显 降低电源电压

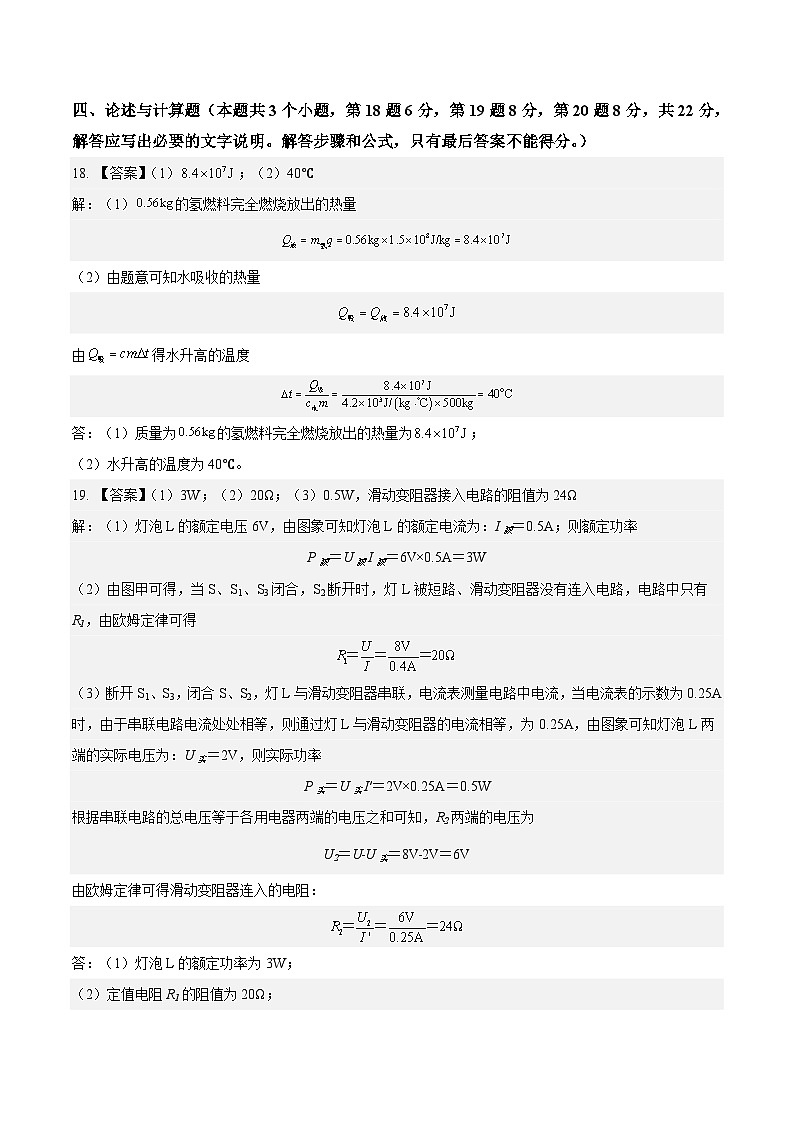

四、论述与计算题（本题共3个小题，第18题6分，第19题8分，第20题8分，共22分，解答应写出必要的文字说明。解答步骤和公式，只有最后答案不能得分。）
18. 【答案】（1）；（2）40℃
解：（1）的氢燃料完全燃烧放出的热量
（2）由题意可知水吸收的热量
由得水升高的温度
答：（1）质量为的氢燃料完全燃烧放出的热量为；
（2）水升高的温度为40℃。
19. 【答案】（1）3W；（2）20Ω；（3）0.5W，滑动变阻器接入电路的阻值为24Ω
解：（1）灯泡L的额定电压6V，由图象可知灯泡L的额定电流为：I额＝0.5A；则额定功率
P额＝U额I额＝6V×0.5A＝3W
（2）由图甲可得，当S、S1、S3闭合，S2断开时，灯L被短路、滑动变阻器没有连入电路，电路中只有R1，由欧姆定律可得
（3）断开S1、S3，闭合S、S2，灯L与滑动变阻器串联，电流表测量电路中电流，当电流表的示数为0.25A时，由于串联电路电流处处相等，则通过灯L与滑动变阻器的电流相等，为0.25A，由图象可知灯泡L两端的实际电压为：U实＝2V，则实际功率
P实＝U实I′＝2V×0.25A＝0.5W
根据串联电路的总电压等于各用电器两端的电压之和可知，R2两端的电压为
U2＝U﹣U实＝8V﹣2V＝6V
由欧姆定律可得滑动变阻器连入的电阻：
答：（1）灯泡L的额定功率为3W；
（2）定值电阻R1的阻值为20Ω；
（3）闭合S、S2，断开S1、S3，调节滑片P，当电流表的示数为0.25A时，灯泡L的实际功率为0.5W，滑动变阻器接入电路的阻值为24Ω。
20. 【答案】（1）12V；（2）1.2W；（3）4.8Ω或72Ω
解：（1）只闭合开关S1时，电路为R1的简单电路，电流表测电路中的电流，电压表测电源两端的电压，电压表的示数
U=I1R1=0.5A×24Ω=12V
（2）只闭合开关S3时，电路为R2的简单电路，则电路的总电功率
（3）电阻R3替换R2后，要求使两电表中至少有一个的示数能达到某个量程的最大值，且两个电阻都有电流通过。
①当只闭合S2时，R1与R3串联，电压表测R1两端的电压，电流表测电路中的电流。
a．因电源的电压12V小于电压表的量程15V，所以，电压表达到满量程时，其示数U1=3V，
因串联电路中各处的电流相等，所以，电路中的电流
因串联电路中总电压等于各分电压之和，所以，此时R3两端的电压
U3=U﹣U1=12V﹣3V=9V
则R3的阻值
b．若电流表的量程为0~0.6A时，当电路中的电流为0.6A时电路的总电阻
此种情况不可能；
c．若电流表的量程为0~3A时，当电路中的电流为3A时电路的总电阻
此种情况不可能；
②当只闭合S1、S3时，R1与R3并联，电压表测电源两端的电压，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，电压表的示数只能为12V，因并联电路中各支路两端的电压相等，所以，此时通过R1的电流I1=0.5A不变，并联电路中干路电流等于各支路电流之和。
a．若电流表的量程为0~0.6A时，当干路电流为0.6A时通过R3的电流
I3=I大﹣I1=0.6A﹣0.5A=0.1A
则R3的阻值
此种情况不符合题意；
b．若电流表的量程为0~3A时，当干路电流为3A时通过R3的电流
I3=I大﹣I1=3A﹣0.5A=2.5A
则R3的阻值
综上可知，定值电阻R3的阻值可能为4.8Ω，也可能为72Ω。
答：（1）若只闭合开关S1时，电压表的示数为12V；
（2）只闭合开关S3时，电路的总功率为1.2W；
（3）符合要求的所有可能的定值电阻R3的阻值为4.8Ω或72Ω。
题号
1
2
3
4
5
6
7
8
答案
D
C
D
C
B
C
D
B
