一、受力分析

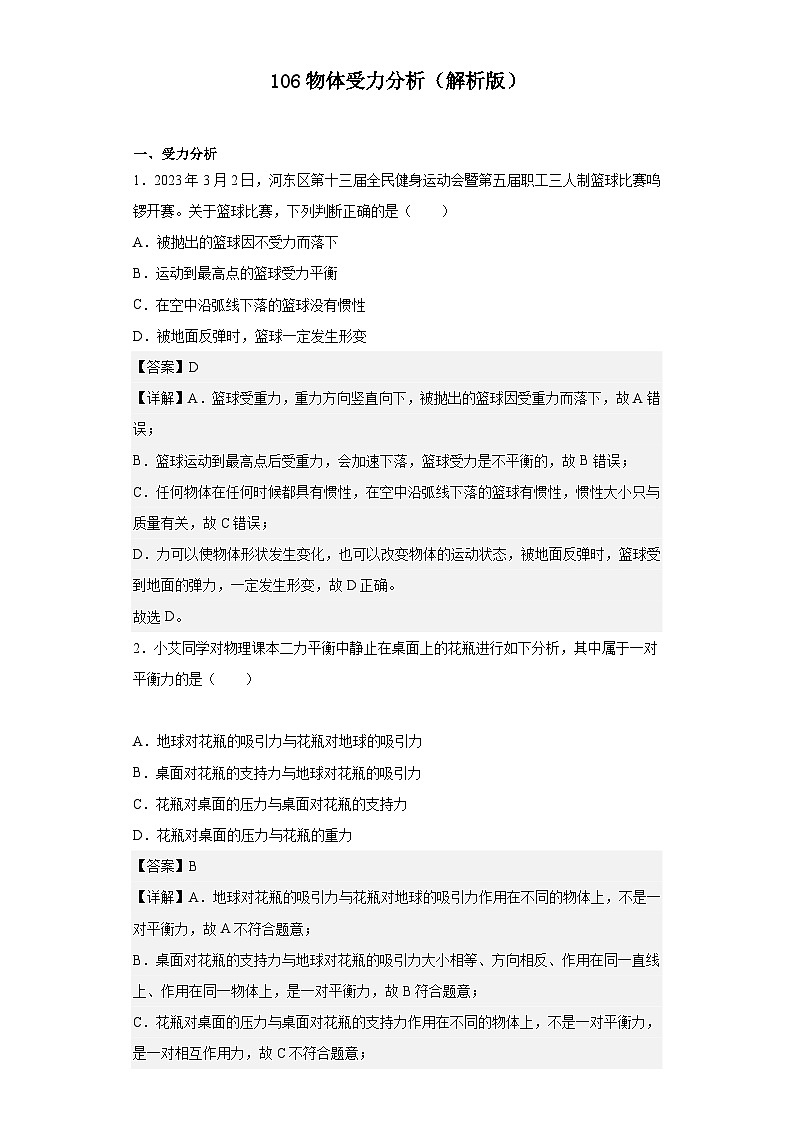

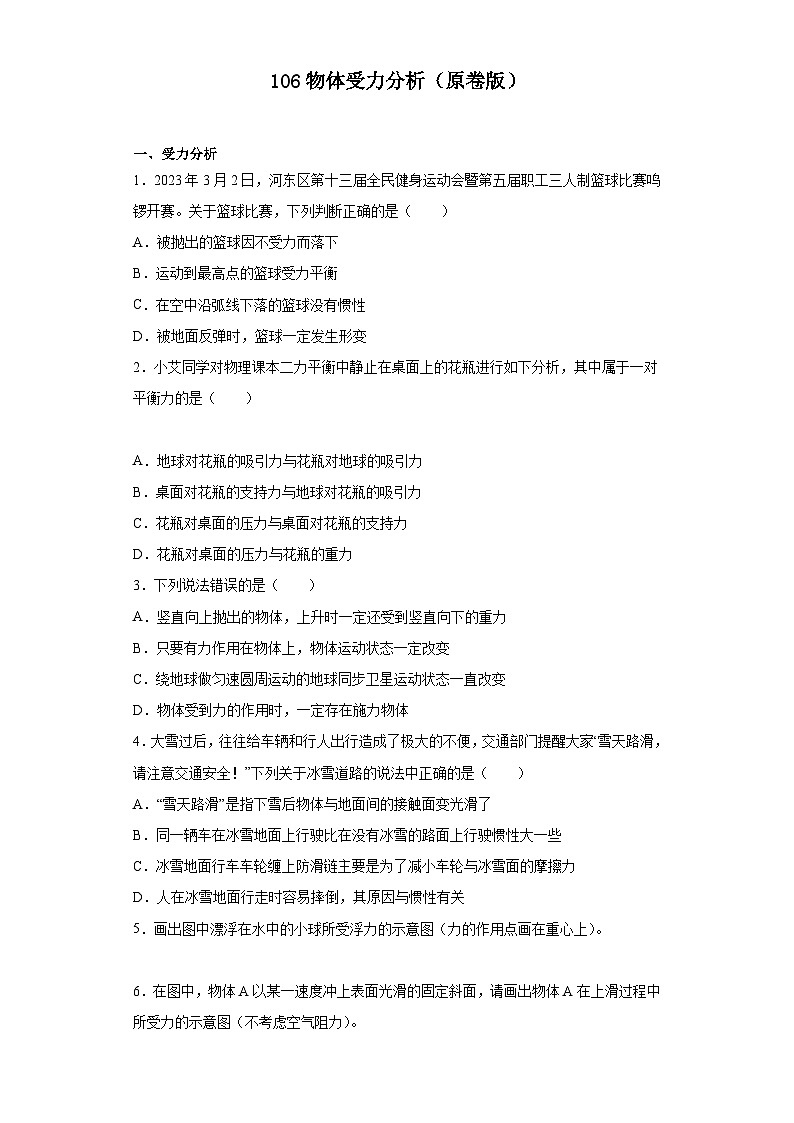

1．2023年3月2日，河东区第十三届全民健身运动会暨第五届职工三人制篮球比赛鸣锣开赛。关于篮球比赛，下列判断正确的是（ ）
A．被抛出的篮球因不受力而落下
B．运动到最高点的篮球受力平衡
C．在空中沿弧线下落的篮球没有惯性
D．被地面反弹时，篮球一定发生形变
2．小艾同学对物理课本二力平衡中静止在桌面上的花瓶进行如下分析，其中属于一对平衡力的是（ ）

A．地球对花瓶的吸引力与花瓶对地球的吸引力
B．桌面对花瓶的支持力与地球对花瓶的吸引力
C．花瓶对桌面的压力与桌面对花瓶的支持力
D．花瓶对桌面的压力与花瓶的重力

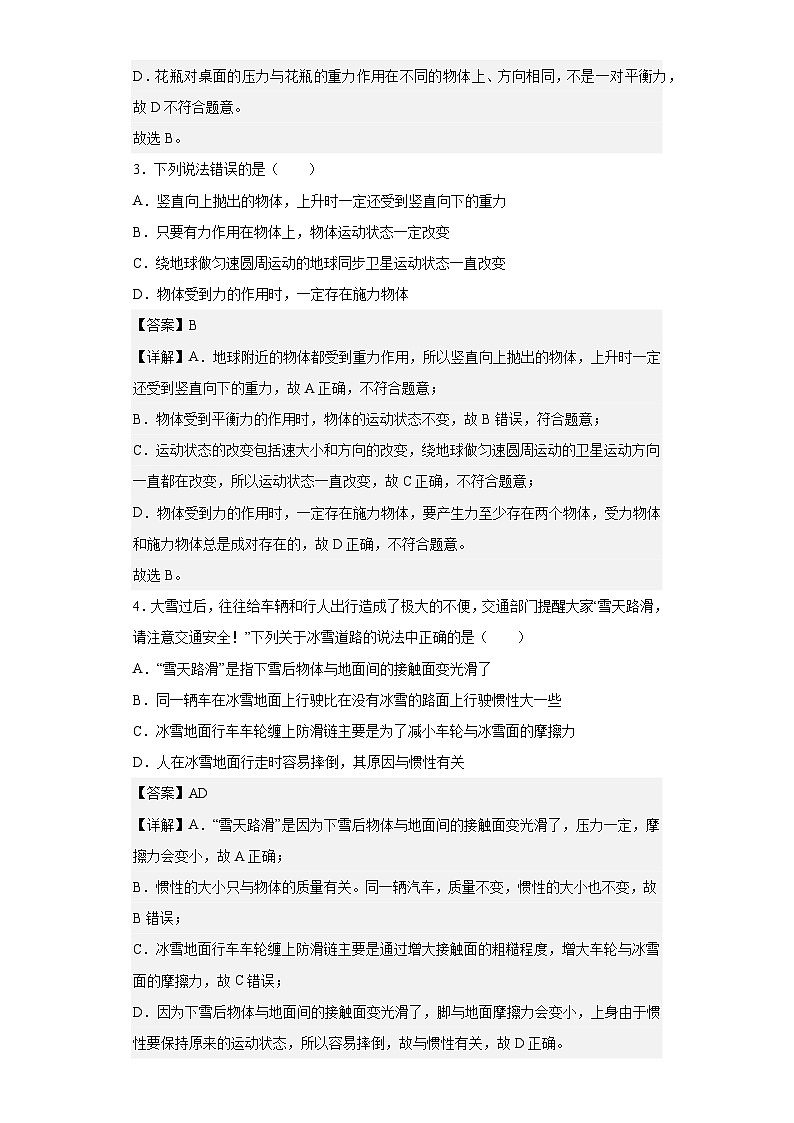

3．下列说法错误的是（ ）
A．竖直向上抛出的物体，上升时一定还受到竖直向下的重力
B．只要有力作用在物体上，物体运动状态一定改变
C．绕地球做匀速圆周运动的地球同步卫星运动状态一直改变
D．物体受到力的作用时，一定存在施力物体
4．大雪过后，往往给车辆和行人出行造成了极大的不便，交通部门提醒大家“雪天路滑，请注意交通安全！”下列关于冰雪道路的说法中正确的是（ ）
A．“雪天路滑”是指下雪后物体与地面间的接触面变光滑了
B．同一辆车在冰雪地面上行驶比在没有冰雪的路面上行驶惯性大一些
C．冰雪地面行车车轮缠上防滑链主要是为了减小车轮与冰雪面的摩擦力
D．人在冰雪地面行走时容易摔倒，其原因与惯性有关

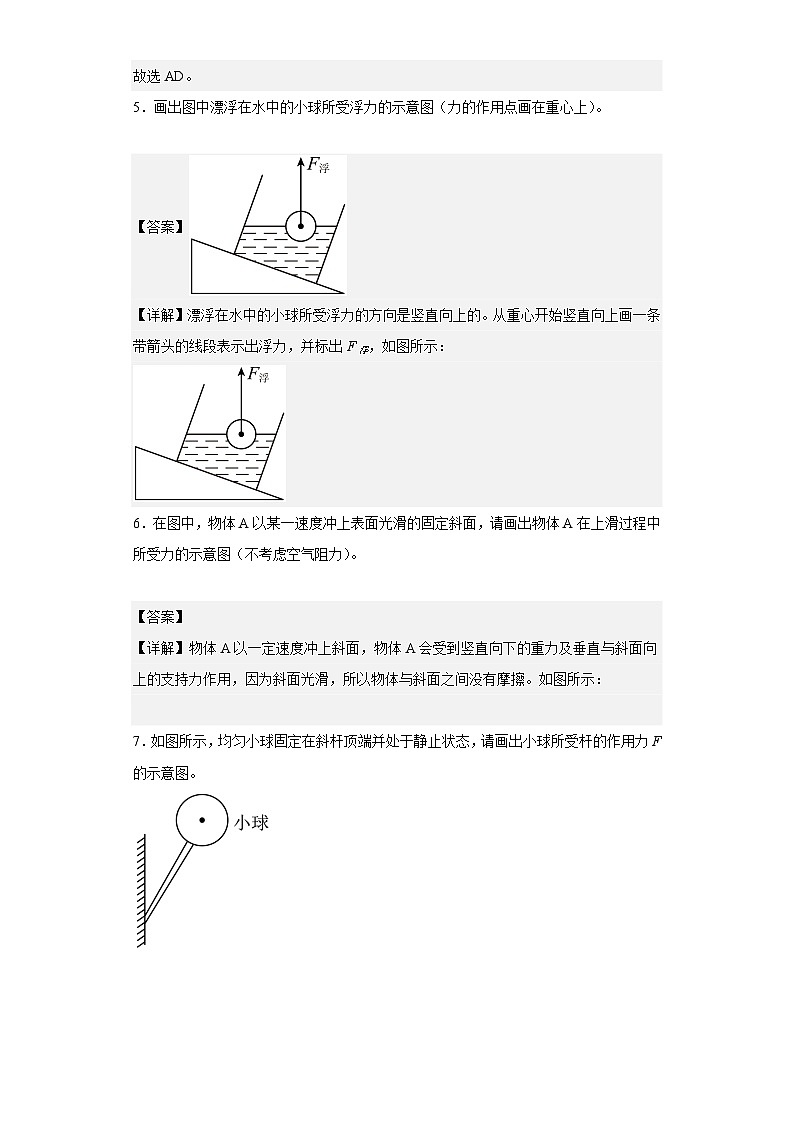

5．画出图中漂浮在水中的小球所受浮力的示意图（力的作用点画在重心上）。

6．在图中，物体A以某一速度冲上表面光滑的固定斜面，请画出物体A在上滑过程中所受力的示意图（不考虑空气阻力）。
7．如图所示，均匀小球固定在斜杆顶端并处于静止状态，请画出小球所受杆的作用力F的示意图。

8．在深圳北站广场上，常常看见人们将旅行包B平放在拉杆箱A上，如图所示，假设作用在箱子上的水平推力F推＝20N，A、B一起做匀速直线运动，请在图中画出运动过程中B的受力示意图。

9．如图，A、B两个物体叠放在一起，在拉力F的作用下，向右一起匀速直线运动。请在物体A的重心处画出其所受力的示意图。（拉力F已画出）

10．请你在下图所示的示意图中画出力F的力臂L，并画出物体B受到的重力的示意图。

11．如图，一小球静止在竖直放置的弹簧上，请画出小球此时所受弹力的示意图。

12．如图所示，一木块立在光滑的水平平板车上并随小车一块在粗糙水平地面向右做匀速直线运动。请你画出木块所受力的示意图。
13．如图所示，一个均匀材质的方形物块在传送带上匀速向上运动。请画出这个物块的受力示意图。
14．如图所示，静止在水平路面上的小车，其支架的杆上固定一铁球，请在图中画出铁球受力的示意图。
15．如图所示，若某同学在平直的公路上用力蹬自行车前进，请找出自行车前、后轮所受路面摩擦力的作用点。并画出前、后轮所受路面摩擦力的示意图。
