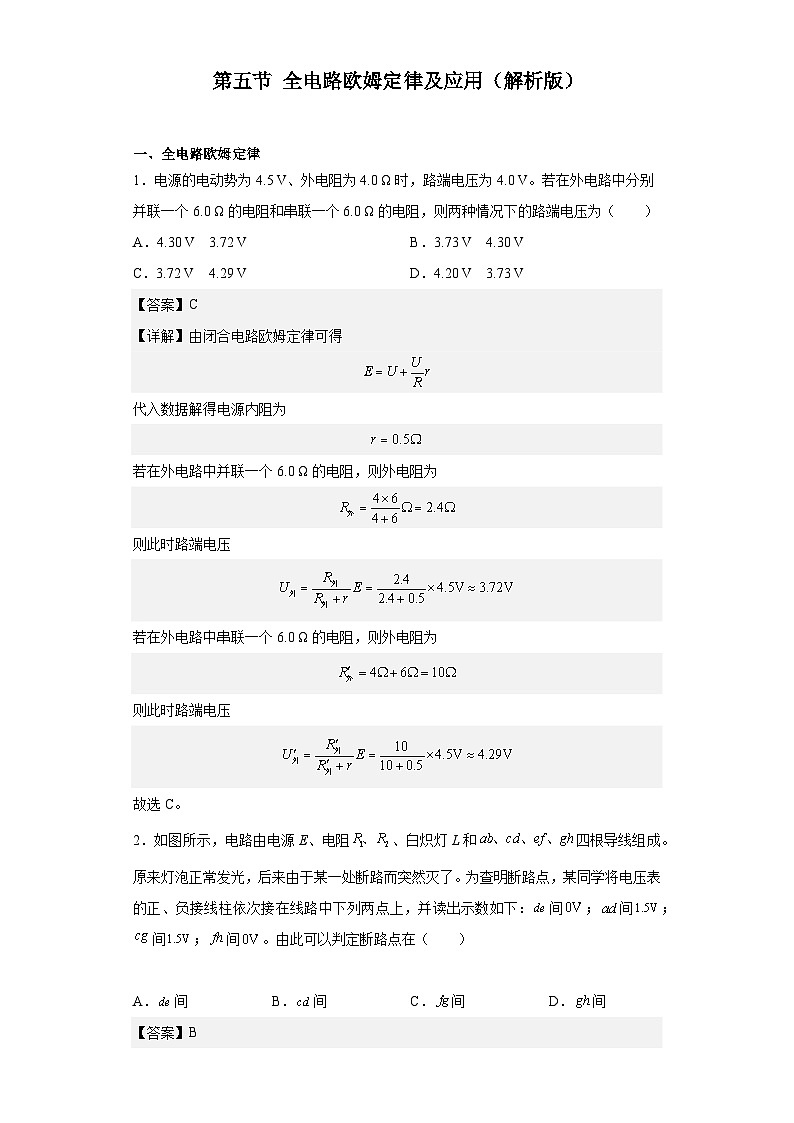

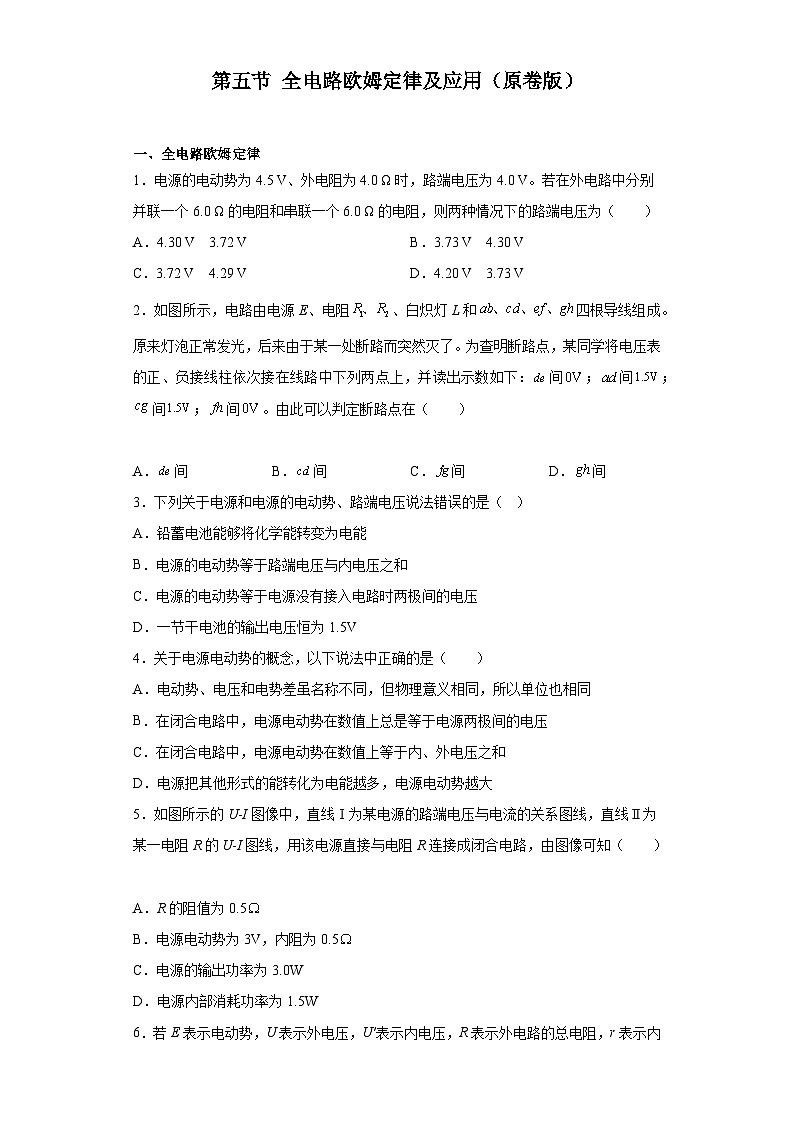

高教版（2021）电工电子类主题四 电场与直流电及其应用第五节 全电路欧姆定律及应用精品课时练习

这是一份高教版（2021）电工电子类主题四 电场与直流电及其应用第五节 全电路欧姆定律及应用精品课时练习，文件包含中职物理高教版电子电工类同步备课第五节全电路欧姆定律及应用原卷版docx、中职物理高教版电子电工类同步备课第五节全电路欧姆定律及应用解析版docx等2份试卷配套教学资源，其中试卷共11页， 欢迎下载使用。
一、全电路欧姆定律
1．电源的电动势为4.5 V、外电阻为4.0 Ω时，路端电压为4.0 V。若在外电路中分别并联一个6.0 Ω的电阻和串联一个6.0 Ω的电阻，则两种情况下的路端电压为（ ）
A．4.30 V 3.72 VB．3.73 V 4.30 V
C．3.72 V 4.29 VD．4.20 V 3.73 V
2．如图所示，电路由电源E、电阻、白炽灯L和四根导线组成。原来灯泡正常发光，后来由于某一处断路而突然灭了。为查明断路点，某同学将电压表的正、负接线柱依次接在线路中下列两点上，并读出示数如下：间；间；间；间。由此可以判定断路点在（ ）
A．间B．间C．间D．间

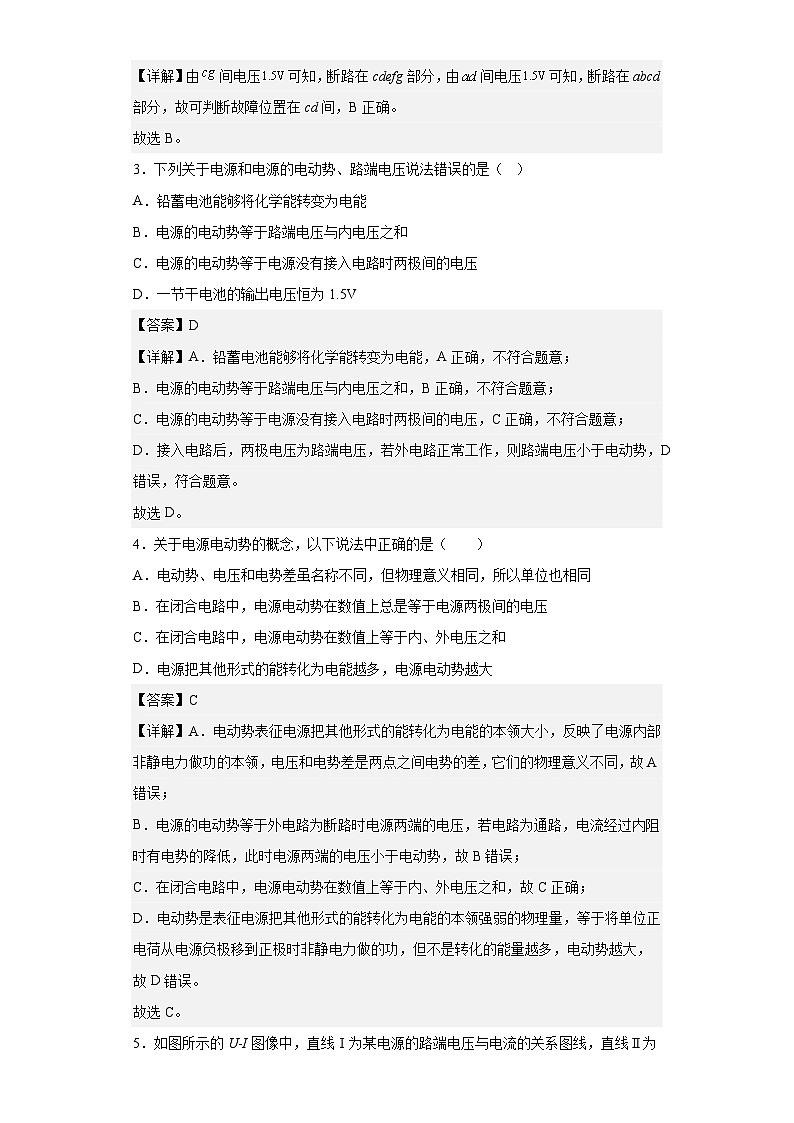

3．下列关于电源和电源的电动势、路端电压说法错误的是（ ）
A．铅蓄电池能够将化学能转变为电能
B．电源的电动势等于路端电压与内电压之和
C．电源的电动势等于电源没有接入电路时两极间的电压
D．一节干电池的输出电压恒为1.5V
4．关于电源电动势的概念，以下说法中正确的是（ ）
A．电动势、电压和电势差虽名称不同，但物理意义相同，所以单位也相同
B．在闭合电路中，电源电动势在数值上总是等于电源两极间的电压
C．在闭合电路中，电源电动势在数值上等于内、外电压之和
D．电源把其他形式的能转化为电能越多，电源电动势越大

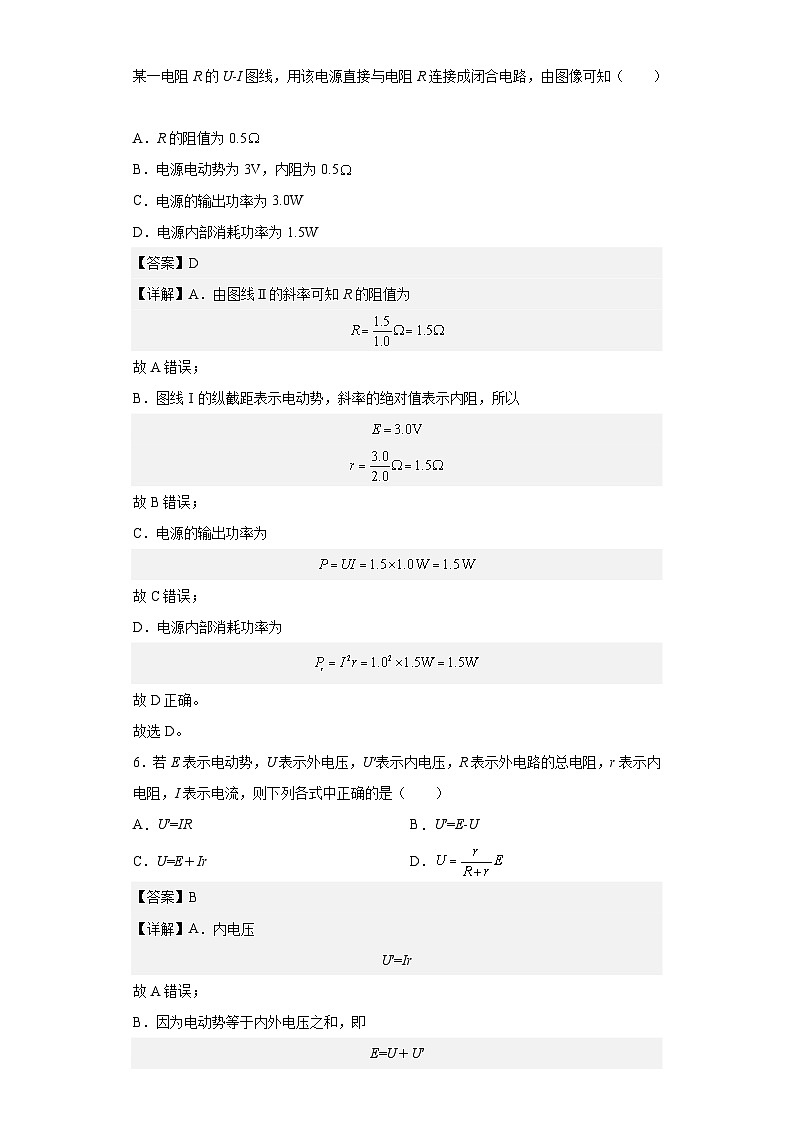

5．如图所示的U-I图像中，直线Ⅰ为某电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U-I图线，用该电源直接与电阻R连接成闭合电路，由图像可知（ ）
A．R的阻值为0.5
B．电源电动势为3V，内阻为0.5
C．电源的输出功率为3.0W
D．电源内部消耗功率为1.5W
6．若E表示电动势，U表示外电压，U′表示内电压，R表示外电路的总电阻，r表示内电阻，I表示电流，则下列各式中正确的是（ ）
A．U′=IRB．U′=E-U
C．U=E＋IrD．
7．如图所示，电源电动势E=6V，电源内阻r=2.0Ω，定值电阻R1=4.0Ω，R2=6.0Ω，求：
（1）闭合开关S后，流过电源的电流大小；
（2）电源的路端电压；
（3）电源的输出功率。
8．如图所示，电源电动势为6 V，内阻为1 Ω，R1=5 Ω，R2=10 Ω，滑动变阻器R3阻值变化范围为0～10 Ω，求电路中的总电流的变化范围。
9． 如图所示，A、B两点间电压恒定为12 V，定值电阻R1=2.4kΩ、R2=4.8kΩ。
（1）若在a、b之间接一个C=100μF的电容器，闭合开关S，电路稳定后，求电容器上所带的电荷量；
（2）若在a、b之间接一个内阻RV＝4.8 kΩ的电压表，求电压表的示数。
10．R1=28Ω，R2=18Ω。当开关处于位置1时，电流表示数I1=0.2A，当开关处于位置2时，电流表示数I2=0.3A。求电源的电动势E和内阻r。
11．如图所示，当可变电阻时，理想电压表的示数，已知电源的电动势，求：
（1）此时理想电流表的示数是多少?
（2）电源的内阻是多少?
12．如图所示，电源的电动势，电阻，已知电流表A的示数为。电表均为理想电表，求：
（1）流过电阻和的电流是多大？
（2）流过的电流是多大？
（3）电压表和的示数各是多少？
（4）电源的内电阻r是多大？
