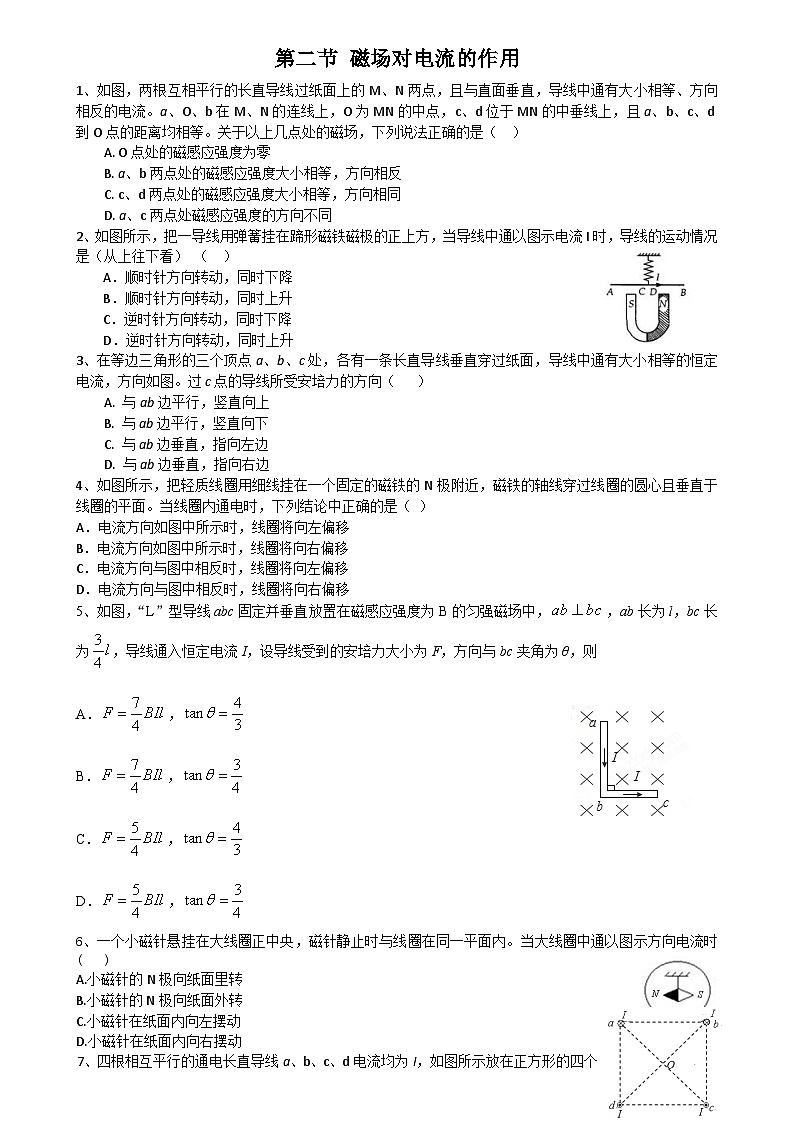

高教版（2021）电工电子类第二节 磁场对电流的作用同步达标检测题
展开
这是一份高教版（2021）电工电子类第二节 磁场对电流的作用同步达标检测题，文件包含中职物理高教版电子电工类同步备课第二节磁场对电流的作用试卷原卷版docx、中职物理高教版电子电工类同步备课第二节磁场对电流的作用试卷解析版docx等2份试卷配套教学资源，其中试卷共10页， 欢迎下载使用。
A. O点处的磁感应强度为零
B. a、b两点处的磁感应强度大小相等，方向相反
C. c、d两点处的磁感应强度大小相等，方向相同
D. a、c两点处磁感应强度的方向不同
2、如图所示，把一导线用弹簧挂在蹄形磁铁磁极的正上方，当导线中通以图示电流I时，导线的运动情况是（从上往下看） （ ）
A．顺时针方向转动，同时下降
B．顺时针方向转动，同时上升
C．逆时针方向转动，同时下降
D．逆时针方向转动，同时上升
3、在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图。过c点的导线所受安培力的方向（ ）
A. 与ab边平行，竖直向上
B. 与ab边平行，竖直向下
C. 与ab边垂直，指向左边
D. 与ab边垂直，指向右边
4、如图所示，把轻质线圈用细线挂在一个固定的磁铁的N极附近，磁铁的轴线穿过线圈的圆心且垂直于线圈的平面。当线圈内通电时，下列结论中正确的是（ ）
A．电流方向如图中所示时，线圈将向左偏移
B．电流方向如图中所示时，线圈将向右偏移
C．电流方向与图中相反时，线圈将向左偏移
D．电流方向与图中相反时，线圈将向右偏移
5、如图，“L”型导线abc固定并垂直放置在磁感应强度为B的匀强磁场中，，ab长为l，bc长为，导线通入恒定电流I，设导线受到的安培力大小为F，方向与bc夹角为θ，则
A．，
B．，
C．，
D．，
6、一个小磁针悬挂在大线圈正中央，磁针静止时与线圈在同一平面内。当大线圈中通以图示方向电流时( )
A.小磁针的N极向纸面里转
B.小磁针的N极向纸面外转
C.小磁针在纸面内向左摆动
D.小磁针在纸面内向右摆动

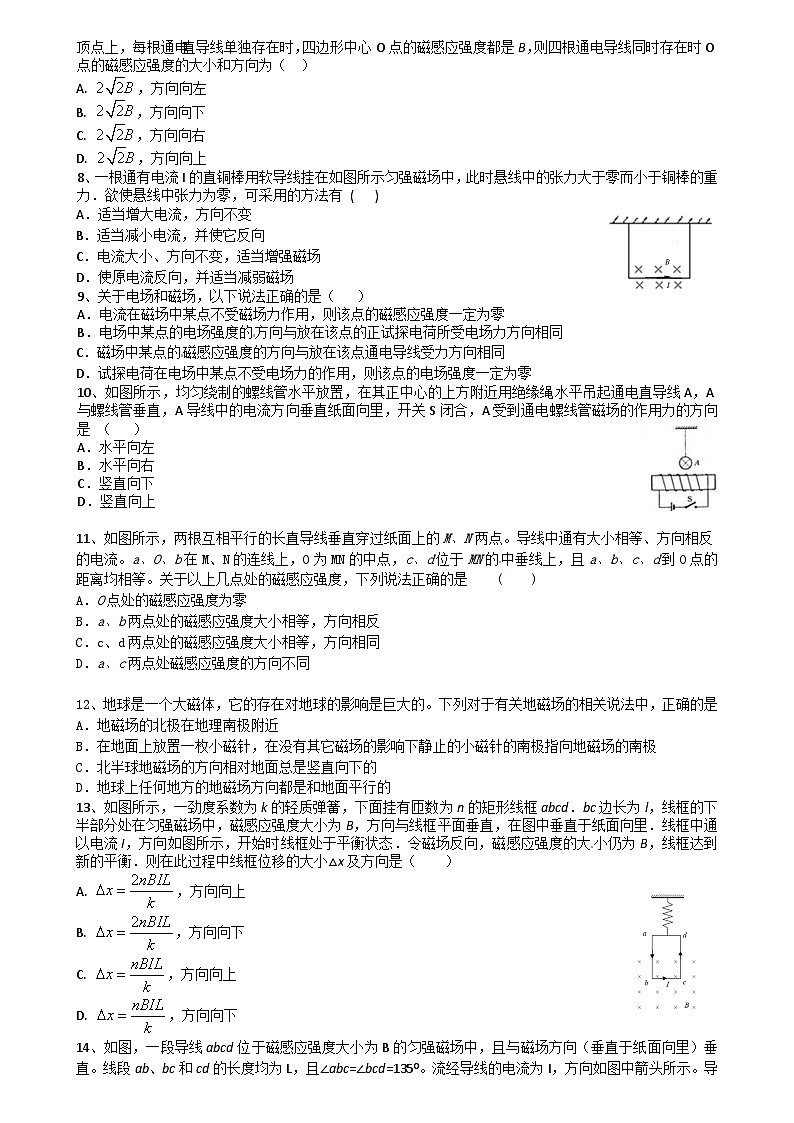

7、四根相互平行的通电长直导线a、b、c、d电流均为I，如图所示放在正方形的四个顶点上，每根通电直导线单独存在时，四边形中心O点的磁感应强度都是B，则四根通电导线同时存在时O点的磁感应强度的大小和方向为（ ）
A. ，方向向左
B. ，方向向下
C. ，方向向右
D. ，方向向上
8、一根通有电流I的直铜棒用软导线挂在如图所示匀强磁场中，此时悬线中的张力大于零而小于铜棒的重力．欲使悬线中张力为零，可采用的方法有 ( )
A．适当增大电流，方向不变
B．适当减小电流，并使它反向
C．电流大小、方向不变，适当增强磁场
D．使原电流反向，并适当减弱磁场
9、关于电场和磁场，以下说法正确的是（ ）
A．电流在磁场中某点不受磁场力作用，则该点的磁感应强度一定为零
B．电场中某点的电场强度的方向与放在该点的正试探电荷所受电场力方向相同
C．磁场中某点的磁感应强度的方向与放在该点通电导线受力方向相同
D．试探电荷在电场中某点不受电场力的作用，则该点的电场强度一定为零
10、如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S闭合，A受到通电螺线管磁场的作用力的方向是 （ ）
A．水平向左
B．水平向右
C．竖直向下
D．竖直向上
11、如图所示，两根互相平行的长直导线垂直穿过纸面上的M、N两点。导线中通有大小相等、方向相反的电流。a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等。关于以上几点处的磁感应强度，下列说法正确的是 ( )
A．O点处的磁感应强度为零
B．a、b两点处的磁感应强度大小相等，方向相反
C．c、d两点处的磁感应强度大小相等，方向相同
D．a、c两点处磁感应强度的方向不同
12、地球是一个大磁体，它的存在对地球的影响是巨大的。下列对于有关地磁场的相关说法中，正确的是
A．地磁场的北极在地理南极附近
B．在地面上放置一枚小磁针，在没有其它磁场的影响下静止的小磁针的南极指向地磁场的南极
C．北半球地磁场的方向相对地面总是竖直向下的
D．地球上任何地方的地磁场方向都是和地面平行的
13、如图所示，一劲度系数为k的轻质弹簧，下面挂有匝数为n的矩形线框abcd．bc边长为l，线框的下半部分处在匀强磁场中，磁感应强度大小为B，方向与线框平面垂直，在图中垂直于纸面向里．线框中通以电流I，方向如图所示，开始时线框处于平衡状态．令磁场反向，磁感应强度的大小仍为B，线框达到新的平衡．则在此过程中线框位移的大小△x及方向是（ ）
，方向向上
B. ，方向向下
C. ，方向向上
D. ，方向向下
14、如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。线段ab、bc和cd的长度均为L，且∠abc=∠bcd=1350。流经导线的电流为I，方向如图中箭头所示。导线段abcd所受到的磁场的作用力的合力（ ）
Ａ．方向沿纸面向上，大小为
Ｂ．方向沿纸面向上，大小为
Ｃ．方向沿纸面向下，大小为
Ｄ．方向沿纸面向下，大小为
15、如图所示，在倾角为θ的光滑斜面上，垂直纸面水平放置一根长为L，电流大小为，质量为m的通电直导线，电流方向垂直纸面向里，欲使导线静止于斜面上，则外加磁场的磁感应强度的大小和方向可以是（ ）
A. ，方向垂直斜面向下
B. ，方向竖直向下
C. ，方向水平向左
D. ，方向水平向右
16、如图所示，将通电线圈悬挂在磁铁N极附近，磁铁处于水平位置和线圈在同一平面内，且磁铁的轴线经过线圈圆心，线圈将（ ）
A．转动同时靠近磁铁
B．转动同时离开磁铁
C．不转动只靠近磁铁
D．不转动只离开磁铁
【答案】A
A. O点处的磁感应强度为零
B. a、b两点处的磁感应强度大小相等，方向相反
C. c、d两点处的磁感应强度大小相等，方向相同
D. a、c两点处磁感应强度的方向不同
2、如图所示，把一导线用弹簧挂在蹄形磁铁磁极的正上方，当导线中通以图示电流I时，导线的运动情况是（从上往下看） （ ）
A．顺时针方向转动，同时下降
B．顺时针方向转动，同时上升
C．逆时针方向转动，同时下降
D．逆时针方向转动，同时上升
3、在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图。过c点的导线所受安培力的方向（ ）
A. 与ab边平行，竖直向上
B. 与ab边平行，竖直向下
C. 与ab边垂直，指向左边
D. 与ab边垂直，指向右边
4、如图所示，把轻质线圈用细线挂在一个固定的磁铁的N极附近，磁铁的轴线穿过线圈的圆心且垂直于线圈的平面。当线圈内通电时，下列结论中正确的是（ ）
A．电流方向如图中所示时，线圈将向左偏移
B．电流方向如图中所示时，线圈将向右偏移
C．电流方向与图中相反时，线圈将向左偏移
D．电流方向与图中相反时，线圈将向右偏移
5、如图，“L”型导线abc固定并垂直放置在磁感应强度为B的匀强磁场中，，ab长为l，bc长为，导线通入恒定电流I，设导线受到的安培力大小为F，方向与bc夹角为θ，则
A．，
B．，
C．，
D．，
6、一个小磁针悬挂在大线圈正中央，磁针静止时与线圈在同一平面内。当大线圈中通以图示方向电流时( )
A.小磁针的N极向纸面里转
B.小磁针的N极向纸面外转
C.小磁针在纸面内向左摆动
D.小磁针在纸面内向右摆动
7、四根相互平行的通电长直导线a、b、c、d电流均为I，如图所示放在正方形的四个顶点上，每根通电直导线单独存在时，四边形中心O点的磁感应强度都是B，则四根通电导线同时存在时O点的磁感应强度的大小和方向为（ ）
A. ，方向向左
B. ，方向向下
C. ，方向向右
D. ，方向向上
8、一根通有电流I的直铜棒用软导线挂在如图所示匀强磁场中，此时悬线中的张力大于零而小于铜棒的重力．欲使悬线中张力为零，可采用的方法有 ( )
A．适当增大电流，方向不变
B．适当减小电流，并使它反向
C．电流大小、方向不变，适当增强磁场
D．使原电流反向，并适当减弱磁场
9、关于电场和磁场，以下说法正确的是（ ）
A．电流在磁场中某点不受磁场力作用，则该点的磁感应强度一定为零
B．电场中某点的电场强度的方向与放在该点的正试探电荷所受电场力方向相同
C．磁场中某点的磁感应强度的方向与放在该点通电导线受力方向相同
D．试探电荷在电场中某点不受电场力的作用，则该点的电场强度一定为零
10、如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S闭合，A受到通电螺线管磁场的作用力的方向是 （ ）
A．水平向左
B．水平向右
C．竖直向下
D．竖直向上
11、如图所示，两根互相平行的长直导线垂直穿过纸面上的M、N两点。导线中通有大小相等、方向相反的电流。a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等。关于以上几点处的磁感应强度，下列说法正确的是 ( )
A．O点处的磁感应强度为零
B．a、b两点处的磁感应强度大小相等，方向相反
C．c、d两点处的磁感应强度大小相等，方向相同
D．a、c两点处磁感应强度的方向不同
12、地球是一个大磁体，它的存在对地球的影响是巨大的。下列对于有关地磁场的相关说法中，正确的是
A．地磁场的北极在地理南极附近
B．在地面上放置一枚小磁针，在没有其它磁场的影响下静止的小磁针的南极指向地磁场的南极
C．北半球地磁场的方向相对地面总是竖直向下的
D．地球上任何地方的地磁场方向都是和地面平行的
13、如图所示，一劲度系数为k的轻质弹簧，下面挂有匝数为n的矩形线框abcd．bc边长为l，线框的下半部分处在匀强磁场中，磁感应强度大小为B，方向与线框平面垂直，在图中垂直于纸面向里．线框中通以电流I，方向如图所示，开始时线框处于平衡状态．令磁场反向，磁感应强度的大小仍为B，线框达到新的平衡．则在此过程中线框位移的大小△x及方向是（ ）
，方向向上
B. ，方向向下
C. ，方向向上
D. ，方向向下
14、如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。线段ab、bc和cd的长度均为L，且∠abc=∠bcd=1350。流经导线的电流为I，方向如图中箭头所示。导线段abcd所受到的磁场的作用力的合力（ ）
Ａ．方向沿纸面向上，大小为
Ｂ．方向沿纸面向上，大小为
Ｃ．方向沿纸面向下，大小为
Ｄ．方向沿纸面向下，大小为
15、如图所示，在倾角为θ的光滑斜面上，垂直纸面水平放置一根长为L，电流大小为，质量为m的通电直导线，电流方向垂直纸面向里，欲使导线静止于斜面上，则外加磁场的磁感应强度的大小和方向可以是（ ）
A. ，方向垂直斜面向下
B. ，方向竖直向下
C. ，方向水平向左
D. ，方向水平向右
16、如图所示，将通电线圈悬挂在磁铁N极附近，磁铁处于水平位置和线圈在同一平面内，且磁铁的轴线经过线圈圆心，线圈将（ ）
A．转动同时靠近磁铁
B．转动同时离开磁铁
C．不转动只靠近磁铁
D．不转动只离开磁铁
【答案】A
