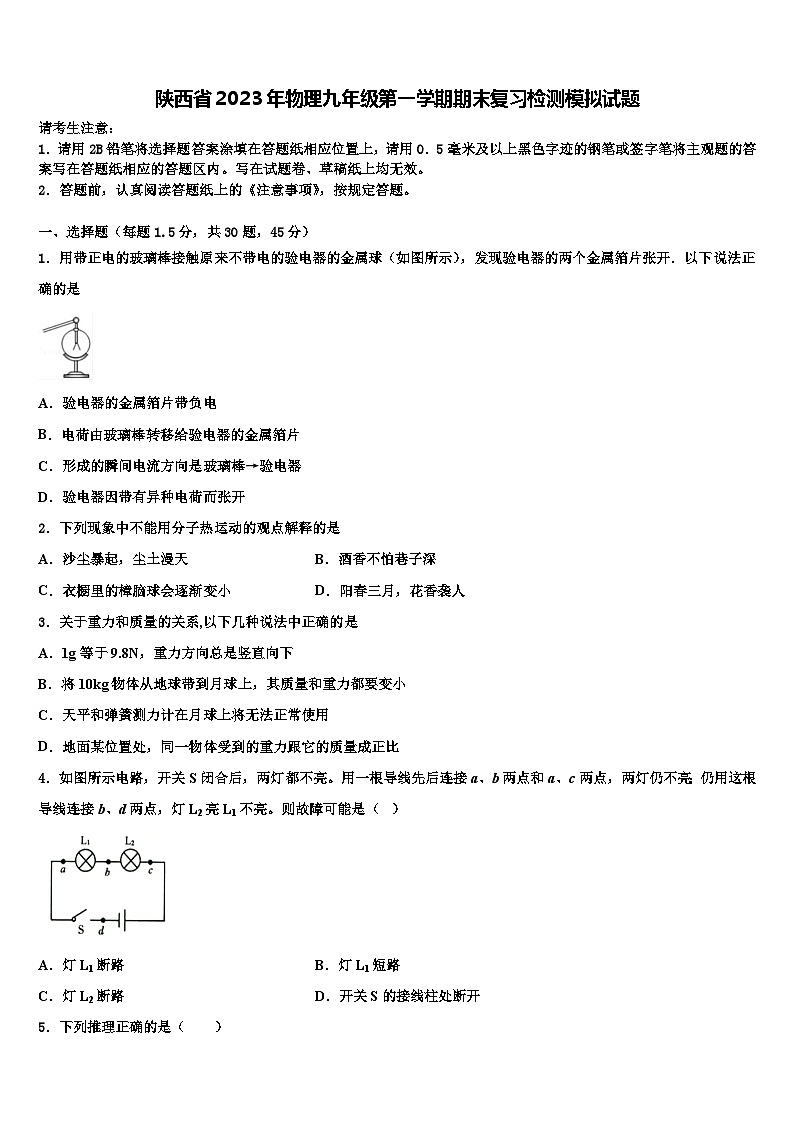

陕西省2023年物理九年级第一学期期末复习检测模拟试题

这是一份陕西省2023年物理九年级第一学期期末复习检测模拟试题，共25页。试卷主要包含了下列推理正确的是，下列说法中，正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．用带正电的玻璃棒接触原来不带电的验电器的金属球（如图所示），发现验电器的两个金属箔片张开．以下说法正确的是
A．验电器的金属箔片带负电
B．电荷由玻璃棒转移给验电器的金属箔片
C．形成的瞬间电流方向是玻璃棒→验电器
D．验电器因带有异种电荷而张开
2．下列现象中不能用分子热运动的观点解释的是
A．沙尘暴起，尘土漫天B．酒香不怕巷子深
C．衣橱里的樟脑球会逐渐变小D．阳春三月，花香袭人
3．关于重力和质量的关系,以下几种说法中正确的是
A．1g等于9.8N，重力方向总是竖直向下
B．将10kg物体从地球带到月球上，其质量和重力都要变小
C．天平和弹簧测力计在月球上将无法正常使用
D．地面某位置处，同一物体受到的重力跟它的质量成正比
4．如图所示电路，开关S闭合后，两灯都不亮。用一根导线先后连接a、b两点和a、c两点，两灯仍不亮；仍用这根导线连接b、d两点，灯L2亮L1不亮。则故障可能是（ ）
A．灯L1断路B．灯L1短路
C．灯L2断路D．开关S的接线柱处断开

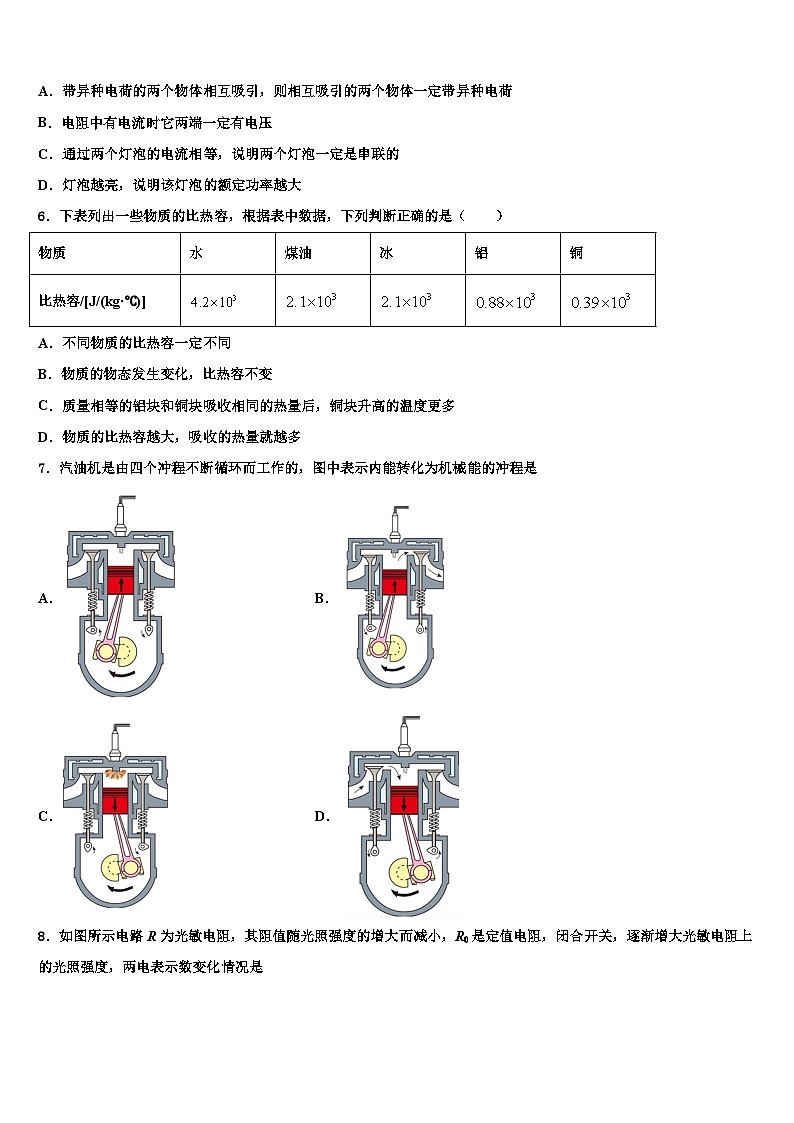

5．下列推理正确的是（ ）
A．带异种电荷的两个物体相互吸引，则相互吸引的两个物体一定带异种电荷
B．电阻中有电流时它两端一定有电压
C．通过两个灯泡的电流相等，说明两个灯泡一定是串联的
D．灯泡越亮，说明该灯泡的额定功率越大
6．下表列出一些物质的比热容，根据表中数据，下列判断正确的是（ ）
A．不同物质的比热容一定不同
B．物质的物态发生变化，比热容不变
C．质量相等的铝块和铜块吸收相同的热量后，铜块升高的温度更多
D．物质的比热容越大，吸收的热量就越多
7．汽油机是由四个冲程不断循环而工作的，图中表示内能转化为机械能的冲程是
A．B．
C．D．

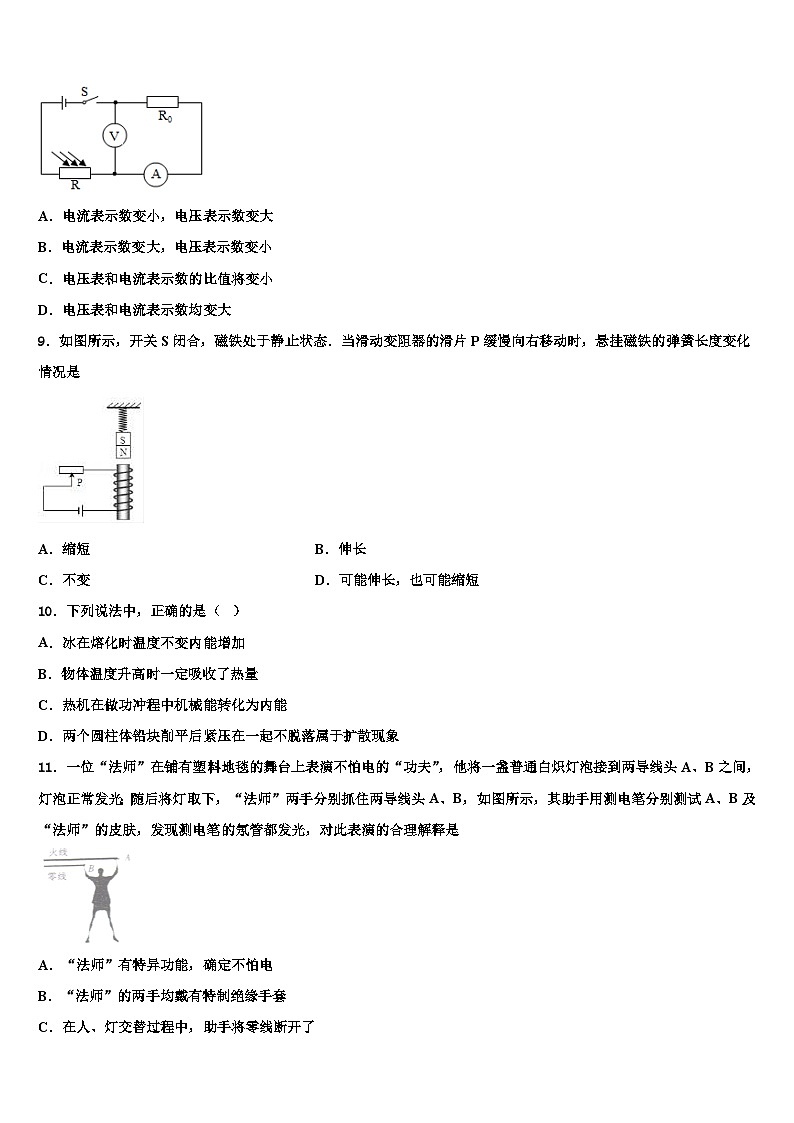

8．如图所示电路R为光敏电阻，其阻值随光照强度的增大而减小，R0是定值电阻，闭合开关，逐渐增大光敏电阻上的光照强度，两电表示数变化情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电压表和电流表示数均变大
9．如图所示，开关S闭合，磁铁处于静止状态．当滑动变阻器的滑片P缓慢向右移动时，悬挂磁铁的弹簧长度变化情况是
A．缩短B．伸长
C．不变D．可能伸长，也可能缩短
10．下列说法中，正确的是（ ）
A．冰在熔化时温度不变内能增加
B．物体温度升高时一定吸收了热量
C．热机在做功冲程中机械能转化为内能
D．两个圆柱体铅块削平后紧压在一起不脱落属于扩散现象
11．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤，发现测电笔的氖管都发光，对此表演的合理解释是
A．“法师”有特异功能，确定不怕电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
12．如图所示，电磁铁左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极，下列判断中正确的是（ ）
A．若A为电源正极，则C、D都被吸引
B．若B为电源正极，则C被吸引，D被排斥
C．若B为电源正极，则C、D都被排斥
D．若A为电源正极，则C被排斥，D被吸引
13．如图所示，小灯泡能发光，下列说法正确的是
A．a、b都是电流表
B．a、b都是电压表
C．a是电流表，b是电压表
D．a是电压表，b是电流表
14．如图是用打印技术打印的仿真汽车模型，在高能激光的作用下，固态金属吸收热量变成液态，再通过打印机打印成汽车固体模型。在此过程金属（ ）
A．先液化，后凝固B．先汽化，后液化C．先熔化，后凝固D．先升华，后凝华
15．下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒带正电是因为玻璃棒失去了电子B．铜、铁、铝可以被磁化，它们是磁性材料
C．绝缘体没有电子，因此不容易导电D．电磁波不能在真空中传播
16．油罐车的车尾常有一条铁链坠在地上，其作用是
A．保持油罐车平衡，防止油罐车倾斜
B．防止静电引起火灾
C．装饰用品
D．提醒后面的车辆保持车距
17．下列关于定滑轮的说法正确的是（ ）
A．使用定滑轮可以省距离B．使用定滑轮可以省力
C．使用定滑轮可以改变拉力方向D．使用定滑轮可以省功
18．下列说法中正确的是
A．通电的时间越长，电流所做的功越多
B．通过用电器的电流越大，电流所做的功越多
C．用电器两端的电压越大，电流所做的功越多
D．电流做功越多，消耗的电能就越多
19．如图，灯泡L标有“6V，6W”字样（设灯泡电阻不变），滑动变阻器的最大阻值为20Ω，电源电压恒定不变，电流表量程为0-3A，电压表量程为0-3V，将滑片滑到最左端，闭合开关S1、S2，电流表示数为1.3A，断开开关S2，只闭合开关S1后，在电路安全范围内移动滑片，以下说法不正确的是（ ）
A．该电源电压为6V
B．滑动变阻器的最大功率为1.5W
C．滑动变阻器的调节范围为0~6Ω
D．滑片向左滑的过程中，电压表V的示数与电流表A的示数的乘积可能变大
20．小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示．下列说法正确的是（ ）
A．图中P、Q两点相比，P点处的磁场较强
B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱
C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变
D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变
21．甲、乙两只普通照明灯泡的铭牌如图所示，由图中信息可知（ ）
A．甲和乙的额定电流I甲＜I乙
B．甲和乙的电阻关系R甲＞R乙
C．把它们并联在电路中甲灯比乙灯亮
D．把它们串联在电路中甲灯比乙灯亮
22．下列有关声现象的说法，正确的是
A．发声的音叉一定在振动
B．声音在真空中的传播速度是3×108 m/s
C．超声波能击碎人体内的“结石”，是因为声波能够传递信息
D．地震、火山喷发等自然现象都伴有超声波产生
23．如图所示，已知电源电压不变，为了比较电阻R1和R2的大小，同学们分别设计了如下的电路，其中不可行的是
A．B．
C．D．
24．下列现象中通过热传递的方式改变物体内能的是
A．陨石进入大气层后燃烧发光B．天冷时人们通常会搓手取暖
C．锯木头时锯片发热D．烈日下自行车轮胎受热会胀破
25．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（ ）
A．家中多个大功率用电器可以在同一插线板上同时使用
B．保险装置、插座、导线等达到使用寿命应及时更换
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．家用电器起火时，应立即用水扑灭
26．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）
A．电压表V2示数变大，灯泡L的实际功率变小
B．电压表V2示数变大，灯泡L的亮度变亮
C．电流表A示数变大，灯泡L的亮度变暗
D．电压表V1与电流表A示数比值变大，灯泡L的亮度变亮
27．关于热学知识，下列说法错误的是
A．寒冷的冬天，双手互搓会使手的温度升高，这是用做功的方式改变内能
B．刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低
C．汽油机的压缩冲程是把内能转化为机械能
D．用水作为汽车发动机的冷却剂，是因为水的比热容较大
28．如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少
C．不改变导线的连接方式，将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系
D．不改变导线的连接方式，将右边容器上方的5Ω电阻丝也放入右边容器内，就可以探究电流产生的热量与电阻的关系
29．以下四个事例在改变内能的方式中，与其它三个不同的是（ ）
A．铁丝反复弯折后发烫
B．钻木取火
C．烤火取暖
D．搓手暖和
30．如图，电源电压保持不变，开关S始终保持闭合．当开关S1由断开到闭合时，下列判断正确的是
A．电路中的总电阻变大
B．电路的总功率变小
C．电流表的示数变小
D．电压表的示数变大
二、填空题（每空1分，共10题，20分）
31．冬天洗热水澡时，浴室里的镜面变模糊了。这是由水蒸气______________________形成的。 洗完澡后，过一段时间镜面又变清晰了，这是由于镜面上的小水滴发生了____________现象。（均填物态变化名称）
32． (1)如图所示，电阻箱的示数为________Ω。
(2)如图所示，电能表的示数为________kW·h。
(3)根据图中通电螺线管中的电流方向，可以判断出通电螺线管的左端是_____极。（选填“N”或“S”）

33．在如图所示的电路中，闭合开关后将出现_____（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线_____；要使电路中两灯并联，只要将导线_____接到_____接线柱．（a、b、c、d为导线，A、B、C、D为接线柱）
34．如图是试电笔的构造图。组装好后，小芳用它检测火线时氖管发光了，
（1）小芳使用试电笔时，____（选填“有”或“没有”）接触笔尾的金属体。
（2）小芳使用试电笔时，____（选填“有”或“没有”）电流通过她的身体。
若“有”，请说明小芳没有发生触电事故的原因是______________________。
若“没有”，请说明氖管发光的原因是 ______________。
（3）若保证接触良好和氖管可视的情况下，组装试电笔时能不能调换氖管与电阻的位置?答：_____。
35．如图所示，为一种自动测定油箱内油面高度的装置，R2 是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表指针所指的刻度，就可以知道油箱内油面的高度，油量表由______改装而成的.当油面上升时，电压表示数_________，油量表示数________（选填“增大”、“减小”或“不变”）.
36．如图所示电路,其中甲乙丙为电流表或电压表,如果让L1、L2并联,_______是电压表。(选填“甲”、“乙”或“丙”)
37．基础问答、作图和计算：
（1）电暖气与连接它的导线是串联的，通过它们的______相同，而电暖气的电阻比导线的大，所以相同时间内，电暖气产生的热量比导线______，所以电暖气温度很高，而导线却不热。
（2）如图所示的家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座，请把电路连接完整。
（_______）
（3）某音响的额定功率为110W，则它正常工作时，电流是______；1kW的电能可供它正常工作的时间是______（至少保留一位小数）。
38．重为100N的木块在大小为20N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做功的功率为______W；在此过程中重力对木块做功为______J。
39．5kW•h的电能可供一盏标有“220V 25W”的白炽灯正常工作_____h。
40．如图，将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较________来判断不同导体电阻的大小。若两个导体的阻值差异不大，则可改进为用电流表替换灯泡作进一步的判断。但是，这样的改进却会带来一个的隐患，隐患是：________。
三、实验题（每空1分，共2题，15分）
41．小明利用阻值为R0的定值电阻和一块电流表测量未知电阻Rx的阻值。他选择了满足实验要求的器材，并连接了如图所示实验电路。请按要求完成下列问题：
（1）当闭合开关S1、S2时，电流表的示数为I1；当_____时，电流表的示数为I2；
（2）请用I1、I2和R0表示Rx，R x=_____。
42．如图是探究“电流通过导体产生热量的多少跟哪些因素有关”的实验电路（烧瓶、煤油质量和玻璃管均相同），瓶中的电阻采用金属丝。
（1）实验中，通过观察______________________来比较电流通过导体产生热量的多少。
（2）将该电路设计成串联的目的是______________________，选用长度和横截面积都相同的三种材料进行是按，为了使实验现象最明显，可以选用表中的___________与钨、镍络合金进行对比。
（3）请设计出完成该探究的实验表格_____。
（4）实验过程中，小明将滑片调到某一位置，为了完成实验，应确定适当的加热时间，那么你认为时间“适当”的标准是什么？____________________________________________。
四、计算题（每题10分，共2题，20分）
43．如图所示，电源电压U保持不变，的阻值为3，的阻值为6，当开关S闭合时，电压表示数为3V。求:
（1）电流表的示数是多少?
（2）电源电压是多少?
44．小明家新安装了一台容积为0.5m3的太阳能热水器，加满水后，利用太阳能加热。小明调查该地区（晴天）平均每平方米的面积上，每小时接收的太阳能约为1.4×106J，若一热水器接受太阳能的有效面积为1.5m2，每天日照时间按8h计算，那么：
（1）它一天中接收的太阳能约为多少？
（2）若这些太阳能有60%被热水器中的水吸收，则可使100kg的水温升高多少？[c水＝4.2×103J/(kg·℃)]
（3）若该热水器一天中接收的太阳能，由燃烧煤气（热值q＝4.2×107J/kg）来获得，则需要完全燃烧多少千克煤气？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】ABC、用丝绸摩擦过的玻璃棒因缺少电子而带正电，验电器不带电，当玻璃棒与金属球接触时，一部分电子会从验电器移动到玻璃棒，验电器的金属箔片带正电，瞬间电流的方向是从玻璃棒到验电器，故AB错误，C正确；
D、验电器的金属箔片因带了同种电荷而相互排斥，故D错误．
故选C.
2、A
【详解】A. 尘士虽小，但仍是由很多分子组成的固体小颗粒，故A无法用分子动理论解释，符合题意；
B. 因为酒分子的运动使香气四溢，在较远处也能闻到，故B可以由分子的无规则运动解释，不符合题意；
C. 樟脑球由于分子的运动，外层分子慢慢扩散到空中则使体积减小，故C可以由分子的无规则运动解释，不符合题意；
D. 能闻到花香，是因为芳香分子扩散造成的，故D可用分子动理论解释，不符合题意；
故选A.
3、D
【详解】A．kg是质量的单位，N是力的单位，故不能说1kg等于9.8N，故A错误；
B．质量是物体本身的一种属性，只有在所含物质的多少发生变化时才会改变，如果只是改变了位置，则质量不会发生改变；将10kg物体从地球带到月球上，物体仅是位置发生变化，所以质量不变；月球上物体的重力是地球上重力的，所以物体到达月球后，其受到的重力减小，故B错误；
C．天平是利用压力等于重力来测量物体质量的，弹簧测力计可以通过弹簧形变的大小反映拉力的大小；月球引力虽然小于地球，但物体和砝码受到的引力减小程度相同，所以在月球上可以正常使用天平和弹簧测力计，故C错误；
D．物体受到的重力与物体质量的关系为G=mg，地面某位置处，同一物体受到的重力跟它的质量成正比，故D正确。
4、D
【详解】A．如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光，故A不符合题意；
B．如果灯L1短路，开关S闭合后，L2会发光，故B不符合题意；
C．如果灯L2断路，用这根导线连接b、d两点，灯L2不亮，故C不符合题意；
D．如果开关S的接线柱处断开，用一根导线先后连接a、b两点和a、c两点，电路断开，两灯仍不亮，用这根导线连接b、d两点，灯L2亮L1不亮，故D符合题意。
5、B
【详解】A．带异种电荷的两个物体相互吸引，但两个物体靠近时相互吸引，一个物体可能不带电，原因是带电体具有吸引轻小物体(不带电)的性质，故A错误；
B．电压是电路中形成电流的原因，电压的作用是使电路中的自由电荷发生定向移动形成电流；故电阻中有电流时它两端一定有电压，故B正确；
C．若通过两个灯泡的电流相等，可能是两灯串联，也可能是并联(两个完全相同的灯泡并联，通过它们的电流相同)，故C错误；
D．因为实际功率决定灯泡的明暗程度，因此白炽灯泡越亮，说明它的实际功率越大，不能说明其额定功率大，故D错误。
故选B。
6、C
【分析】
【详解】
A．由表中数据可知，不同物质的比热容一般不同，但也有的物质比热容相同，如煤油和冰，故A错误；
B．分析表中数据可知，比热容与物质状态有关，物质的物态发生变化，比热容也会发生变化，水和冰属于同种物质，状态不同，比热容不同，故B错误；
C．由表中数据可知，铝的比热容大于铜的比热容；质量相等的铝和铜吸收相同的热量，则根据Q=cmΔt可知，铝块温度升高的少，故C正确；
D．物质吸收热量的多少与物质的比热容、升高的温度、物质的质量有关，比热容大，吸收的热量不一定多，故D错误。
故选C。
7、C
【详解】内能转化为机械能的冲程是做功冲程，图C中两个气门关闭、活塞向下运动、且火花塞冒火花恰是做功冲程．故选C．
8、D
【详解】ABD．由图可知，两电阻串联，电压表测定值电阻R0两端的电压，电流表测电路中的电流；逐渐增大光敏电阻上的光照强度，由题意可知光敏电阻R的阻值减小，则电路的总电阻变小，由欧姆定律I=可知，电路中的电流变大，即电流表示数变大；根据U=IR可知，定值电阻R0两端的电压变大，即电压表示数变大，故D符合题意，AB不符合题意；
C．电压表和电流表示数的比值等于定值电阻R0的阻值，则该比值保持不变，故C不符合题意。
9、A
【详解】用安培定则可以判断出螺线管的上端为N极，与上方的磁铁的N极相互排斥，当滑动变阻器滑片P向右移动时，连入电路的电阻变小，电路中电流变大，螺线管磁性变强，故与上方的磁铁排斥力变大，弹簧长度变短．故选A．
10、A
【分析】(1)物体的内能发生变化，可能表现在物体的温度变化，也可能是状态的变化；
(2)改变物体内能的方式有做功和热传递；
(3)热机是把内能转化为机械能的装置；
(4)不同的物质相互接触时，彼此进入对方的现象叫做扩散，扩散现象说明了分子在不停的做无规则运动；分子之间存在相互作用的引力和斥力。
【详解】A．冰是晶体，冰在熔化时吸收热量，内能增加，但温度不变，则A正确；
B．物体温度升高时，可能是吸收了热量，也可能是外界对物体做了功，则B错误；
C．热机的做功冲程是把内能转化为机械能的过程，则C错误；
D．两个圆柱体铅块削平后紧压在一起不脱落，说明分子间存在相互作用的引力，不属于扩散现象，则D错误；
故选A。
【点睛】
本题考查了学生对温度、热量与内能关系和热机能量的转化以及分子动理论的掌握，是一道基础题目。
11、C
【解析】（1）使用测电笔时，手要接触笔尾金属体，笔尖金属体接触电线，氖管发光的是火线；
（2）只有当人体通过的电流达到一定值时，才会发生触电事故。
【详解】用测电笔接触“法师”，氖管发光说明此时“法师”身体带电，而他没有触电，是因为把零线断开后，加之舞台上铺有塑料地毯，电流无法形成回路，所以选项C解释正确；
故选：C。
12、A
【详解】BC．由图知道，当电磁铁中有电流通过时，电磁铁有磁性，软铁棒D被磁化，即始终被吸引，不会被排斥，故BC错误；
AD．若A端为正极，则电流从螺线管的左端流入，右端流出，结合线圈绕向，由安培定则知道，螺线管的左端为N极，右端为S极，即电磁铁的N极与条形磁体C的S极靠近，所以两者相互吸引，故A正确，D错误。
13、D
【分析】电流表与被测用电器串联测量通过的电流，在电路中相当于导线；电压表与被测用电器并联测量用电器两端电压，在电路中相当于断路．
【详解】读图可知，电表b与灯泡串联在一起，所以一定是电流表，而电表a则并联在灯泡与电流表的两端，所以一定是电压表．
故选D．
【点睛】
解答本题需要掌握：电压表和电流表的正确使用方法以及在电路中的作用；本题根据电压表和电流表在电路中的作用进行分析更简单些．
14、C
【详解】固态金属在高温下由固态变成液态，是熔化现象，需要吸热；然后按构件形状重新结晶成型，是凝固现象，需要放热，即先熔化后凝固。
故选C。
15、A
【分析】(1)不同物质组成的物体相互摩擦时，原子核束缚核外电子的本来不同，原子核束缚核外电子本领强的得到电子，物体因多余电子带负电，原子核束缚核外电子本领弱的失去电子，物体因缺少电子带正电；
(2)能吸引铁钴镍等物质的性质称为磁性，铜、铝不是磁性材料；
(3)导体和绝缘体内部都有大量的原子，原子由原子核和核外电子电子构成，所以导体和绝缘体内部都有大量的电子；
(4)电磁波的传播不需要介质，但声波的传播需要介质。
【详解】A．用丝绸摩擦过玻璃棒时，玻璃棒上的原子核束缚电子的能力弱，使一部分电子从玻璃棒上转移到丝绸上，玻璃棒因缺少电子带正电，则A正确；
B．铜、铝不可以被磁化，它们不是磁性材料，则B错误；
C．任何物质的组成中都有核外电子，因为绝缘体内没有大量自由移动的电子，所以不容易导电，则C错误；
D．电磁波的传播不需要介质，它可以在真空中传播，则D错误。
16、B
【解析】油罐车行驶时，油罐中的汽油随车的振动摩擦起电，如果不及时的将这些静电倒走，一旦出现放电现象，就会发生爆炸事故。拖地铁链使油罐表面与大地相连，使油罐中的电荷不断地中和，不致造成放电产生火花引起油罐爆炸，故作用是防止静电引起火灾，选项B符合题意。
故选：B。
17、C
【详解】定滑轮是一个等臂杠杆，不能省力，但可以改变力的方向，故ABD错误，C正确。
故选C。
18、D
【解析】根据电功公式W=UIt可知，电流做功的多少与导体两端的电压U、通过导体的电流I和通电时间t有关，其中一个因素变大时，电流所做的功不一定越多，故ABC错误；
电流做功的过程实质上是电能转化为其他形式能量的过程，电流做功越多，转化为其他形式能量越多，消耗的电能就越多，故D正确为答案．
点睛：在日常生活中，我们常说消耗了多少电能，而很少说电流做了多少功，其实这两种说法是等效的．
19、D
【详解】将滑片滑到最左端，闭合开关S1、S2，电路图如图所示
此时的电压表被短路，滑动变阻器以最大阻值接入；
断开开关S2，只闭合开关S1，电路图如图所示
A．滑片滑到最左端，闭合开关S1、S2，滑动变阻器以最大阻值和灯泡并联，电流表测干路电流大小为1.3A，因为灯泡电阻不变，根据P=可知
，
则并联电路总电阻为
，
根据U=IR可知
，
即电源电压为6V，故A正确，不符合题意；
B．断开开关S2，只闭合开关S1后，滑动变阻器和灯泡串联，串联电路电流处处相等，总电阻等于各个电阻之和。根据I=可知
，
根据P=I2R可知
，
所以，当RL=R滑时电功率最大，即
RL=R滑=6Ω，
则滑动变阻器最大功率为
故B正确，不符合题意；
C．向右移动滑片滑动变阻器阻值增大，电压表示数也增大，最大达到3V，即此时为允许接入的最大阻值，通过滑动变阻器此时的电流为0.5A，根据R=可知
，
故滑动变阻器的阻值变化范围为0~6V，故C正确，不符合题意；
D．根据BC选项可知，电压表所测为接入滑动变阻器两端的电压，电流为通过滑动变阻器的电流，当电压表示数为3V时，滑动变阻器连入电路的阻值最大，功率最大。向左滑动时电阻减小，滑动变阻器消耗的功率减小，即电压表V的示数与电流表A的示数的乘积变小，故D错误，符合题意。
20、C
【详解】A．由图可以看出通电螺线管的磁场和条形磁体的磁场一样，并且可以看到Q点铁屑的分布比P点密集，由此可以确定Q点的磁场比P点强，故A不符合题意；
BC．只改变电流方向，则磁场方向发生改变，但通电螺线管的磁场强弱不变，故B不符合题意，C符合题意；
D．只增大螺线管中的电流，则磁场的强弱发生改变，但磁场方向不变，故D不符合题意．
21、C
【详解】A．由灯泡的铭牌可知，两灯泡的额定电压相等，甲灯的额定功率大于乙灯的额定功率，由可知，甲和乙的额定电流I甲＞I乙，故A不符合题意；
B．由灯泡的铭牌可知，两灯泡的额定电压相等，甲灯泡的额定功率大，由的变形式可知，甲和乙的电阻关系R甲＜R乙；故B不符合题意；
C．把它们并联在电路中，因并联电路中各支路两端的电压相等，且R甲＜R乙，所以由可知，甲灯的实际功率较大，则甲灯比乙灯亮；故C符合题意；
D．把它们串联在电路中，因串联电路中各处的电流相等，且R甲＜R乙，所以由可知，乙灯泡的实际功率较大，乙灯泡较亮，故D不符合题意。
故选C。
22、A
【解析】A. 声音是由物体的振动产生的，一切正在发声的物体都在振动，该选项说法正确；B. 声音不能在真空中传播，该选项说法不正确；C. 超声波能够粉碎体内“结石”，因为声波具有能量，该选项说法不正确。D. 地震、火山喷发等自然现象都伴有次声波产生该说法错误。故选A.
【点睛】
声音是由物体的振动产生的，声音的传播需要介质，不能在真空中传播；防治噪声的途径有三条：在声源处减弱、在传播过程中减弱、在人耳处减弱；声音既能够传递信息，又能传递能量．
23、A
【详解】A．两电阻并联，电压表测电源的电压，电流表测量干路电流，只能测出电路的总电阻，不能求出或测出电阻R1、R2的阻值，因此无法比较两电阻阻值的大小；故A符合题意。
B．两个电阻串联，两个电压表分别测量两个电阻两端的电压，根据串联电路各处的电流都相等，根据公式就可以比较出电阻的大小；故B不符合题意；
C．开关都闭合，电路为R1的简单电路，开关S2断开时，两电阻串联，电流表测电路中的电流，根据串联电路的特点和欧姆定律分别表示出电源的电压，利用电源的电压不变建立等式，通过比较电流之间的关系得出电阻的大小关系。故C不符合题意；
D．两个灯泡串联在一起，根据灯泡的亮度就可以比较出谁的电阻大；因为两个灯泡的电流相等，根据公式，谁更亮，谁的电阻就大。故D不符合题意。
24、D
【详解】A．陨石进入大气层后与大气摩擦，陨石克服摩擦做功，机械能转化成内能，属于做功改变内能；
B．天冷时人们通常会搓手取暖，双手相互摩擦时，克服摩擦做功，机械能转化成内能，从而使手发热，属于做功改变内能；
C．锯木头是时，克服摩擦做功，机械能转化成内能，属于做功改变内能；
D．烈日下自行车轮胎受热膨胀，车轮胎从太阳吸热，是能量的转移，是通过热传递来改变内能的，符合题意；
故选D。
25、B
【详解】A．多个大功率用电器同时使用一个插座，会使总功率过大，造成电流过大，容易引起火灾，故A不符合题意；
B．保险装置、插座、导线等达到使用寿命应及时更换，以防短路或断路，故B符合题意；
C．使用试电笔时，手不能接触笔尖金属体，但必须接触笔尾金属体，故C不符合题意；
D．水是导体，电路起火时不能用水灭火，否则会发生触电事故。
故选B。
26、A
【详解】由电路图可知，灯泡与滑动变阻器串联，电压表V1测电源电压，电压表V2测滑动变阻器两端电压，电流表测电路中的电流；滑片向右滑动时，滑动变阻器接入电路的阻值变大，滑动变阻器分得电压变大，电压表V2示数变大，灯泡电压变小；电路总电阻变大，电源电压不变，由欧姆定律可知，电路的电流变小，电流表示数变小，由于电路的电流变小，灯泡电压变小，由可知灯泡实际功率变小，灯泡变暗，故选A。
27、C
【分析】（1）改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程；
（2）发生热传递的条件是存在温差；
（3）在内燃机的四个冲程中做功冲程对外做功，将内能转化为机械能；压缩冲程压缩气体的过程中，将机械能转化为内能；
（4）水的比热容较大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂．
【详解】A. 对物体做功可以增加物体内能，所以寒冷的冬天，双手互搓会使手的温度升高，这是用做功的方式改变内能，故A正确；
B. 刚煮熟的鸡蛋放在冷水中，鸡蛋的温度高，水的温度低，内能从鸡蛋转移给水，即通过热传递，鸡蛋的内能减小，温度降低，故B正确；
C. 汽油机的压缩冲程是把将机械能转化为内能，故C错误；
D. 用水作为汽车发动机的冷却剂，是因为水的比热容较大，升高相同的温度时吸收的热量更多，故D正确；
故C错误，符合题意．
【点睛】
四冲程内燃机的一个工作循环，曲轴转过两周，由四个冲程组成，分别为吸气、压缩、做功、排气四个冲程，其中做功和压缩冲程有能的转化．考题中常出现要牢记．
28、D
【详解】A．由图可知装置中通过两烧杯中电阻的电流大小不同，两烧杯中的电阻大小相等，所以该实验装置是为了探究电流产生的热量与电流的关系。故A项错误；
B．该实验装置是利用U形管中液面的高度差来反应电阻丝放出热量的多少。故B项错误；
C．将左边容器中的电阻丝换成10Ω的电阻丝后，两边容器中电阻丝的电阻大小和通过的电流都不相同，不能用来探究电流产生的热量与电阻的关系。故C项错误；
D．将右边容器上方的5Ω电阻丝也放入右边容器内，通过两边容器中电阻的电流相同，容器中的电阻不同。所以可以探究电流产生的热量与电阻的关系。故D项正确。
29、C
【详解】烤火取暖是通过热传递的方式改变物体内能的，而铁丝反复弯折后发烫、钻木取火、搓手暖和，都是通过做功的方式改变物体内能的。
故选C。
30、D
【解析】开关S闭合，开关S1断开时，电阻R1与R2串联，电流表测串联电路的电流，电压表测R2两端电压，开关S闭合，开关S1闭合时，电阻R1被短路，电路中只有R2，电流表测电路的电流，电压表测R2两端电压，即电源电压．
A.电阻 R1与R2串联的总电阻大于R2的阻值，当开关 S1由断开到闭合时，总电阻变小故错误；
B.电阻 R1与R2串联的总电阻大于R2的阻值，由电功率公式 可得，当开关 S1断开到闭合时，电路的总功率变大，故错误；
C.根据公式 可知，电源电压不变，开关S1由断开到闭合时，总电阻变小，电路中电流变大，即电流表示数变大，故错误；
D.开关S闭合，开关S1断开时，电压表测R2两端电压；开关S闭合，开关S1闭合时，电压表测R2两端电压，即电源电压，所以电压表示数变大，故正确．
故选D.
二、填空题（每空1分，共10题，20分）
31、液化 汽化
【详解】[1] 镜面变模糊是因为镜面上有大量的小水珠，这些小水珠是空气中热的水蒸气遇到冷的镜面放热液化行成。
[2] 镜面由模糊变清晰，因为小水珠吸热蒸发，变成水蒸气了，是汽化现象。
32、5555 8272.6 N
【详解】(1)[1]由图像可知电阻箱的示数为
5×1000Ω+5×100Ω+5×10Ω+5×1Ω=5555Ω
电阻箱的示数为5555Ω。
(2)[2]由图像可知电能表的示数为8272.6 kW·h。
(3)[3]由右手定则可知通电螺线管的左端是N极，右端为S极。
33、短路ca(或d)A(或C)
【解析】试题分析：串联电路中各用电器是逐个顺次连接，电流只有一条路径；并联电路中各用电器是并连接在电路的两端之间，电流有多条流通路径；电源短路是指用导线将电源两极直接连接起来的电路．如图电路，闭合开关后电流将从正极开始，沿a→c→d，经开关回负极，所以电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路；
要使电路中两灯串联，只要从电源正极流出的电流，依次先后经过灯泡，则在B、D两点之间的导线c不能连接，应拆除；
要使两灯泡并联，电流从电源正极流出，分两路分别进入灯泡，则必须将导线d接到C点接线柱上．
考点：本题考查电路的三种状态、串联电路和并联电路的辨别
点评：本题主要考查对串并联电路连接特点的了解；以及电路的三种状态的掌握．
34、有 有 流过的电流较小 人体与大地之间是绝缘的 能
【详解】(1)[1]使用试电笔时需接触笔尾的金属体连成通路，才能使试电笔工作；
(2)[2][3]使用试电笔时人体与试电笔形成了通路，有电流通过，因为笔内有一个阻值很大的电阻，使得通过的电流较小，对人体没有危险，因此不会发生触电事故；
[4]如果没有电流通过人体，那是人体与大地之间是绝缘的；
(3)[5]试电笔中氖管和电阻为串联，在接触良好且不影响观察的情况下，调换位置并不影响通过的电流大小，可以正常使用。
35、电流表 减小 增大
【详解】[1]由图知，油量表串联在电路，所以它是一个电流表改装而成的；
[2][3]由图知，两电阻串联，当油箱内油面上升时，浮标上升，在杠杆作用下，滑动变阻器R2的滑片下移，滑动变阻器连入电路的阻值减小，电路中的总电阻减小，由可知，电路中的电流变大，即油量表的示数变大；由可知，R1两端的电压变大，因为串联电路中总电压等于各分电压之和，所以R2两端的电压变小，即电压表的示数变小。
36、丙
【解析】如果让L1、L2并联,需要有两条电路，根据电流的流向可知，电流从电源正极经过开关、乙表开始分支，一支经过L1 回到负极；一支经过L2、甲表，然后两路汇合回到负极。丙表与L2并联，为电压表。
37、电流 多 0.5 9.1
【详解】(1)[1][2] 电暖气在使用时，电暖气和导线串联，I电暖气=I导线，通电时间t相同，
因为Q=I2Rt，R电暖气>R导线，
所以电流产生的热量：
Q电暖气>Q导线；
从而出现电暖气热，而与电暖气相连的导线却不怎么发热的现象；
(2)[3] 由于家庭电路中的各个用电器是并联连接，所以此电路中的两盏吊灯L1和L2并联，开关接在干路上同时控制两盏灯；首先辨别上面三根线地线、火线、零线。安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
(3)[4]音响接在220V的电路中，其额定功率为110W，则它正常工作时，电流是
I===0.5A；
[5]P额=110W=0.11kW，根据P=，则
t==9.1h。
38、4 0
【分析】（1）已知水平拉力、木块在拉力的方向上前进的距离，利用W=Fs求拉力做的功；已知做功所用的时间，可利用公式计算出拉力的做功功率；
（2）做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，据此分析重力做功。
【详解】[1]已知水平拉力F=20N，在拉力的方向上移动的距离s=2m，拉力所做功
，
拉力做功的功率
；
[2]木块在水平方向上运动，在重力方向上没有移动距离，重力做功为0J。
39、200
【解析】试题分析：
考点：电能的计算
40、灯泡亮度 很有可能导致电路电流过大甚至发生短路
【详解】[1]从图中可以看到，这是一个串联电路，将不同的导体分别接到A、B之间，闭合开关，导体电阻越大，根据可知，电路中的电流越小，那么灯泡越暗，所以可通过观察、比较灯泡亮度来判断不同导体电阻的大小；
[2]如果导体电阻很小，根据可知，电路中的电流很大，这样会导致电路电流过大甚至发生短路。
三、实验题（每空1分，共2题，15分）
41、闭合开关S1、断开开关S2 RX=
【解析】由电路图可知,开关S1、S2都闭合时,R0与Rx并联,电流表测干路电流,即I=I1；
当断开开关S2，只闭合开关S2时,电路为R0的简单电路,电流表测电路中的电流,则I0=I2，
因并联电路中各支路独立工作、互不影响，所以,通过R0的电流不变，并联电路中干路电流等于各支路电流之和，所以,通过Rx的电流： Ix=I−I0=I1−I2，因并联电路中各支路两端的电压相等，所以,由I=可得，电源的电压： U=IxRx=I0R0,即(I1−I2)Rx=I2R0，解得：Rx=.
42、温度计示数的变化 控制电流与通电时间相同 铜
温度计示数变化明显，且煤油不能沸腾
【详解】(1)[1]由于电流通过导体产生热量的多少不能直接比较，但电流通过导体产生的热量越多、液体温度升高的越多，所以，可通过观察温度计示数的变化来判断电流通过导体产生热的多少；
(2)[2]为了探究电流产生热量跟电阻的关系；根据控制变量法知道，应控制电流与通电时间相同，只有电阻不同，如图电路设计成串联，则通过两个电阻的电流和通电时间相同；
[3]为了使实验现象最明显，要使三种导线的阻值相差最大，在导线的长度和横截面积相同的条件下，铜与钨、镍铬合金的电阻相差最大，所以，应选表中的铜与钨、镍铬合金进行对比；
(3)[4]
(4)[5]时间“适当”的标准是温度计示数变化明显，且煤油不能沸腾。
四、计算题（每题10分，共2题，20分）
43、（1）l A；（2）9V
【解析】(1)由图可知，与串联，电压表测量两端电压，因为串联电路中电流处处相等，则电流表的示数为：
(2)根据串联电路分压的特点，电源电压为：
答：(1)电流表的示数是1A；
(2)电源电压是9V。
44、 (1)1.68×107J；(2)24℃；(3)0.4kg。
【详解】(1)一天中接收的太阳能：
E＝1.4×106J/（m2·h）×1.5m2×8h＝1.68×107J；
(2)水吸收的热量
Q吸＝ηE＝60%×1.68×107J＝1.008×107J，
水升高的温度
Δt＝＝24℃；
(3)由题可知，
Q放＝E＝1.68×107J，
煤气的质量为
m＝＝0.4kg。
答：(1)一天中接收的太阳能约为1.68×107J；
(2)可使水温升高24℃；
(3)需要安全燃烧0.4kg煤气。
物质
水
煤油
冰
铝
铜
比热容/[J/(kg·℃)]
长1m、横截面积1mm2的几种材料的电阻（20℃时）
材料
铜
铝
钨
镍铬合金
电阻（Ω）
0.0175
0.029
0.053
1.0
长1m、横截面积1mm2的几种材料的电阻（20℃时），加热相同的时间
材料
铜
钨
镍铬合金
末温（℃）
长1m、横截面积1mm2的几种材料的电阻（20℃时），加热相同的时间
材料
铜
钨
镍铬合金
末温（℃）
