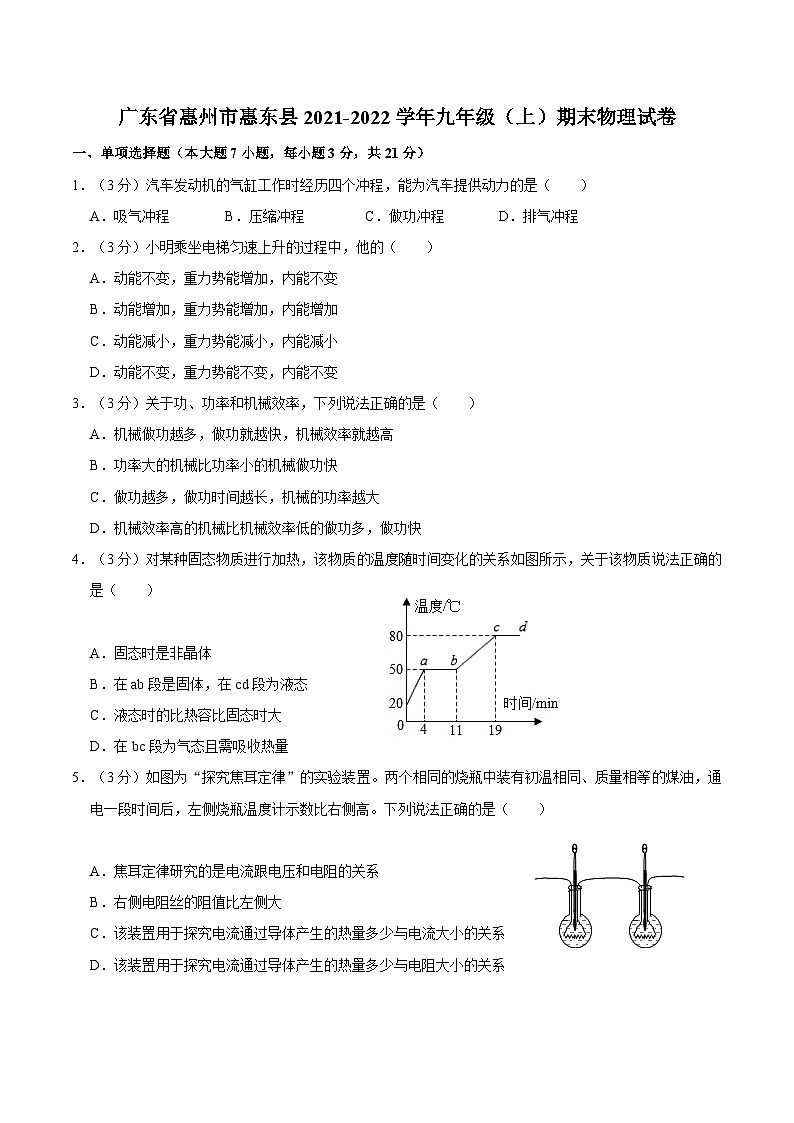

广东省惠州市惠东县2021-2022学年九年级上学期期末物理试卷
展开
这是一份广东省惠州市惠东县2021-2022学年九年级上学期期末物理试卷，共13页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
1．（3分）汽车发动机的气缸工作时经历四个冲程，能为汽车提供动力的是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
2．（3分）小明乘坐电梯匀速上升的过程中，他的（ ）
A．动能不变，重力势能增加，内能不变
B．动能增加，重力势能增加，内能增加
C．动能减小，重力势能减小，内能减小
D．动能不变，重力势能不变，内能不变
3．（3分）关于功、功率和机械效率，下列说法正确的是（ ）
A．机械做功越多，做功就越快，机械效率就越高
B．功率大的机械比功率小的机械做功快
C．做功越多，做功时间越长，机械的功率越大
D．机械效率高的机械比机械效率低的做功多，做功快
4．（3分）对某种固态物质进行加热，该物质的温度随时间变化的关系如图所示，关于该物质说法正确的是（ ）
A．固态时是非晶体
B．在ab段是固体，在cd段为液态
C．液态时的比热容比固态时大
D．在bc段为气态且需吸收热量
5．（3分）如图为“探究焦耳定律”的实验装置。两个相同的烧瓶中装有初温相同、质量相等的煤油，通电一段时间后，左侧烧瓶温度计示数比右侧高。下列说法正确的是（ ）
A．焦耳定律研究的是电流跟电压和电阻的关系
B．右侧电阻丝的阻值比左侧大
C．该装置用于探究电流通过导体产生的热量多少与电流大小的关系
D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系

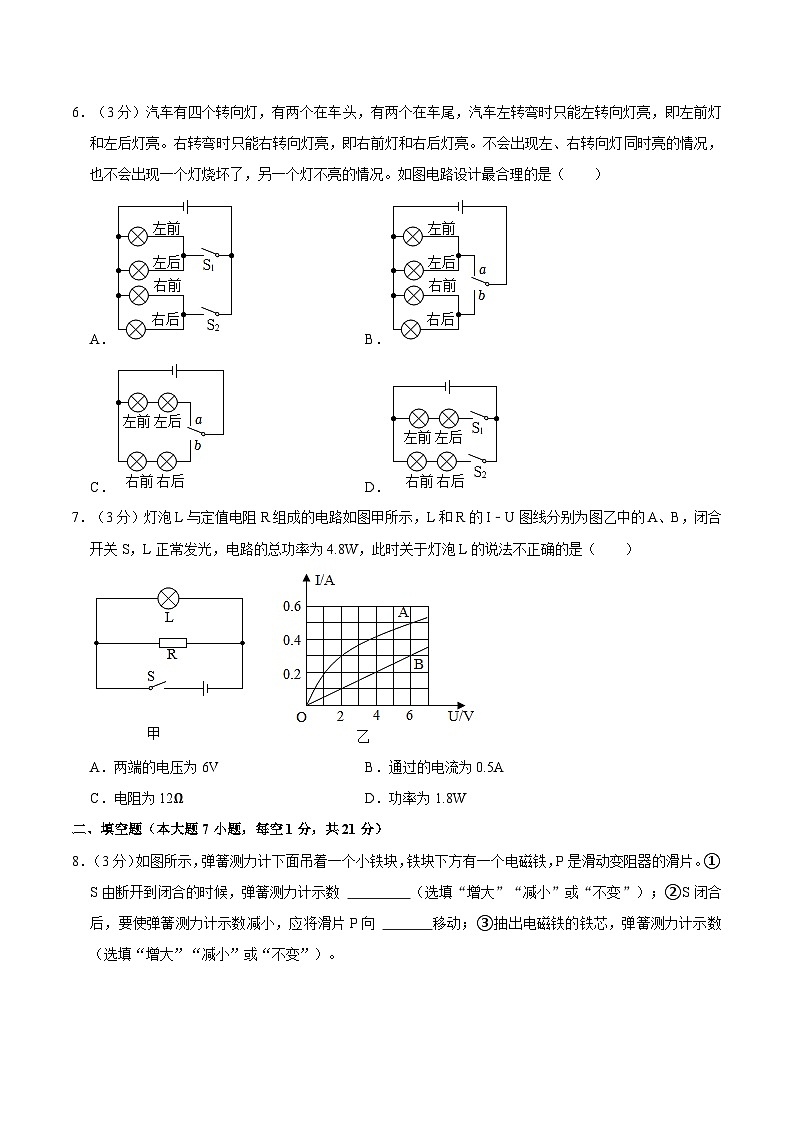

6．（3分）汽车有四个转向灯，有两个在车头，有两个在车尾，汽车左转弯时只能左转向灯亮，即左前灯和左后灯亮。右转弯时只能右转向灯亮，即右前灯和右后灯亮。不会出现左、右转向灯同时亮的情况，也不会出现一个灯烧坏了，另一个灯不亮的情况。如图电路设计最合理的是（ ）
A．B．
C．D．
7．（3分）灯泡L与定值电阻R组成的电路如图甲所示，L和R的I﹣U图线分别为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，此时关于灯泡L的说法不正确的是（ ）
A．两端的电压为6VB．通过的电流为0.5A
C．电阻为12ΩD．功率为1.8W
二、填空题（本大题7小题，每空1分，共21分）

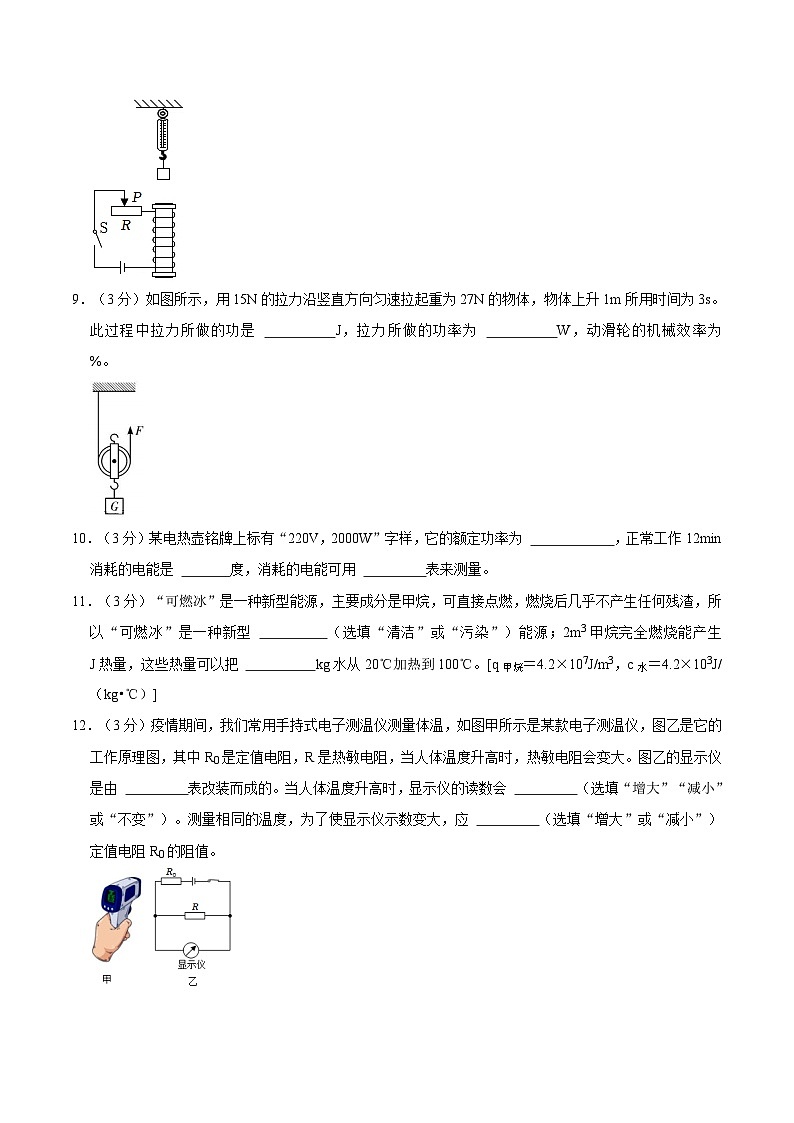

8．（3分）如图所示，弹簧测力计下面吊着一个小铁块，铁块下方有一个电磁铁，P是滑动变阻器的滑片。①S由断开到闭合的时候，弹簧测力计示数 （选填“增大”“减小”或“不变”）；②S闭合后，要使弹簧测力计示数减小，应将滑片P向 移动；③抽出电磁铁的铁芯，弹簧测力计示数 （选填“增大”“减小”或“不变”）。
9．（3分）如图所示，用15N的拉力沿竖直方向匀速拉起重为27N的物体，物体上升1m所用时间为3s。此过程中拉力所做的功是 J，拉力所做的功率为 W，动滑轮的机械效率为 %。
10．（3分）某电热壶铭牌上标有“220V，2000W”字样，它的额定功率为 ，正常工作12min消耗的电能是 度，消耗的电能可用 表来测量。
11．（3分）“可燃冰”是一种新型能源，主要成分是甲烷，可直接点燃，燃烧后几乎不产生任何残渣，所以“可燃冰”是一种新型 （选填“清洁”或“污染”）能源；2m3甲烷完全燃烧能产生 J热量，这些热量可以把 kg水从20℃加热到100℃。[q甲烷＝4.2×107J/m3，c水＝4.2×103J/（kg•℃）]
12．（3分）疫情期间，我们常用手持式电子测温仪测量体温，如图甲所示是某款电子测温仪，图乙是它的工作原理图，其中R0是定值电阻，R是热敏电阻，当人体温度升高时，热敏电阻会变大。图乙的显示仪是由 表改装而成的。当人体温度升高时，显示仪的读数会 （选填“增大”“减小”或“不变”）。测量相同的温度，为了使显示仪示数变大，应 （选填“增大”或“减小”）定值电阻R0的阻值。
13．（3分）两个电路元件A和B中的电流与其两端电压的关系如图所示。现将元件A和B串联接入电路中，则元件A与B的电流之比为 ，电压之比为 ，电阻之比为 。
14．（3分）如图甲为某款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V，其内部电路如图乙所示，它有大小两个加热挡位“1”“2”，电热丝R1＝56Ω，R2＝44Ω。当开关置于挡位 （选填“1”或“2”）为大功率挡，大功率挡的额定功率是 W。若用小功率加热水，所需时间为1分10秒，则加热水时便携式挂烫机产生的热量是 J。
三、作图题（共7分）
15．（2分）根据如图1所示的实物连接图，在图2的框中画出电路图。
16．（2分）在图中请标出磁感线的方向及静止小磁针的N极。
17．（3分）健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的开关S1控制指示灯L1和电铃：病床2旁的开关S2控制指示灯L2和电铃：患者只要按床旁的开关，医务人员就知道谁呼叫。请在图中连线，形成符合要求的完整电路图。
四、实验题（本大题3小题，共19分）
18．（6分）如图所示是某实验小组探究“影响电磁铁磁性强弱的因素”实验装置，他们将漆包线（表面涂有绝缘漆的铜线）绕在两个完全相同的铁钉上，制成了简易电磁铁甲和乙，按如图连接好电路，请你结合该实验中的具体情况，完成下面的内容：
（1）实验中他们是通过电磁铁 来判定其磁性强弱的。如果把小磁针放在电磁铁甲的周围，会发现小磁针发生了偏转，这说明电流的周围存在着 ，这一现象最早是由 （选填“法拉第”“奥斯特”或“安培”）发现的。
（2）滑片P向B端移动时，甲的磁性将 （选填“变强”“变弱”或“不变”）。
（3）实验中流过电磁铁甲的电流 （选填“大于”“小于”或“等于”）电磁铁乙的电流，电磁铁甲、乙磁性强弱不同的原因是 。
19．（6分）如图是探究“物体的动能大小与哪些因素有关”的实验装置，其中，mA＝mB＜mC，hA＝hC＞hB。
（1）在探究“动能与速度”的关系时，应选择如图的小球 和小球 （以上两空选填“A”“B”或“C”），即保持小球的 不变，让小球从 （选填“相同”或“不同”）的高度滚下，以不同的速度推动木块移动。
（2）本实验中，用木块移动的距离来表示小球动能大小，应用的物理研究方法是 。
A.等效替代法
B.转换法
C.类比法
D.控制变量法
（3）完成实验后，同学们还联想到以前学习牛顿第一定律时，也用到了斜面，让同一小车从同一斜面的同一高度由静止滑下，在三个不同的表面上能滑行的距离不同，如表。小车在这三个表面上滑行的过程中克服摩擦力做功 （选填“相等”或“不相等”）。
20．（7分）某实验小组根据图1所示电路图连接成图2的实物电路图（不完整），用于探究电学的相关实验。
（1）请用笔画线代替导线将图2连接完整，要求：滑动变阻器的滑片P向左移动时，小灯泡变暗。
（2）检查连接无误后，闭合开关，发现电流表无示数，电压表示数几乎为电源电压，小灯泡不亮，则电路故障可能为 （选填字母）。
A.滑动变阻器短路
B.灯泡L1断路
C.D点接触不良
D.电流表短路
（3）实验小组用电阻代替小灯泡，开始探究“通过导体的电流与电阻的关系”，实验时始终保持 表示数不变，记录数据如表，请根据表中数据，在图3用描点法画出通过导体的电流I与电阻R的关系图象。
（4）实验小组想探究“测量小灯泡的额定功率”，用另一个额定电压是2.5V的灯泡L2代替了灯泡L1，按图2连接好的电路继续实验，移动滑动变阻器的滑片，记下多组I、U数据，并作出了图4所示的I﹣U图象，则小灯泡L2的额定功率为 W。
（5）小华用另一种方法测量小灯泡的额定功率。他手上有一个额定电压是3.8V的灯泡L3，他用两只电流表A1、A2和阻值为10Ω的定值电阻R0，连接了如图5所示的电路，测出了小灯泡L3的额定功率。具体操作是：闭合开关，移动滑动变阻器的滑片，使电流表A1的示数为 A，小灯泡L3正常发光，此时电流表A2的示数如图6所示，则小灯泡L3的额定功率为 W。
五、计算题（本大题2小题，共13分）
21．（6分）节能减排是当今社会的主题，充分利用太阳能是当今社会发展的需要。太阳能热水器已经走进千家万户，如图所示是小明家的太阳能热水器。它在晴天利用太阳能集热，在阴雨连绵的天气，则用标有“220V，2000W”字样的电热管对水加热。该太阳能热水器的容积为0.12m3，求：[水的比热容c水＝4.2×103J/（kg•℃），水的密度ρ水＝1.0×103kg/m3]
（1）该热水器电热管正常工作时的电阻；
（2）利用太阳能将满箱水的温度从25℃加热到75℃，水吸收的热量；
（3）与上述水吸收热量相当的电能可供“220V，40W”的电灯正常工作时间。
22．（7分）如图所示，电源电压恒定不变，小灯泡L标有“2.5V，0.75W”的字样，R1、R2为定值电阻，其中R1＝25Ω，R2＝50Ω。则：
（1）当S1、S2都断开时，小灯泡正常发光，电源电压是多少？
（2）当S1闭合，S2断开时，电流表的示数是多少？
（3）当S1、S2都闭合时，R2通电1分钟产生的热量是多少？（不考虑温度对电阻的影响）。
六、综合能力题（本大题3小题，共19分）
23．（7分）木柴、焦炭、木炭等都是常用的燃料，对它们取不同质量进行完全燃烧，得到了如表的数据：
（1）从表中的数据可以得到，相同质量的不同燃料，它们完全燃烧所释放的热量是 的；对于同一种燃料，质量越大，完全燃烧所释放的热量越 。
（2）从表中的数据还可以看出，对于同一种燃料， 和 的比值是不变的，这个不变的比值，反映了燃料本身的一种性质，物理学中把它称之为 ，它是用来描述燃料完全燃烧时，释放热量能力大小的物理量。
（3）完全燃烧0.01m3的天然气放出的热量是 J；如果这些热量用于加热水，实际这些水吸收的热量比完全燃烧0.01m3的天然气放出的热量要少许多，原因是用燃气灶烧水时，放出的热量除被水吸收外，还有一部分传给了盛水容器，另外一部分传给了 （写其中一个）。[q天然气＝4.2×107J/m3]
24．（6分）如图甲是某校实践活动小组设计的电子秤的结构原理图，通过改写电压表的表盘数值后可直接读出所称量物体的质量，即电子秤的示数。已知电阻R0＝60Ω，电压表的量程为0～3V，压力传感器R的阻值与所受压力变化的图象如图乙所示。设托盘和压杆的质量可以忽略不计，电源电压保持6V恒定不变，g取10N/kg。
（1）根据图象可知，当称物体的质量增加时，压力传感器R的阻值 ，电压表示数 （以上两空选填“变大”“变小”或“不变”）。
（2）闭合开关，当在托盘中不放物体时，此时电压表示数为 V，并标记此刻度为0kg，该电子秤的量程是 kg。
（3）在实际电子秤的制作过程中，托盘和压杆重量为50N，为确保电子秤结构和电压表量程不变时，从图象中可以看出，当在托盘中不放物体时，压力传感器R电阻是 Ω。为确保电子秤量程不变，解决的办法是在压力传感器R旁边再串联一个 Ω的电阻。
25．（6分）阅读以下材料，回答问题：
油电混合动力汽车
油电混合动力汽车是新型节能汽车（如图）。这类汽车除了油箱里的汽油之外，不再需要外界其他能源。当油电混合动力汽车启动时或车速较低时，内燃机不工作，而是由动力蓄电池组通过驱动电动机向车轮输送能量；当车以高速匀速行驶或动力蓄电池组储存电能过低时，内燃机启动，此时在向车轮输送能量的同时也给动力蓄电池组充电。若车辆需要全力加速时，内燃机和动力蓄电池组同时向车轮输送能量。油电混合动力汽车在制动时，除克服摩擦做功外，此时电动机作为发电机使用，把汽车的一部分动能转化为电能，实现了对电池的充电。
（1）当油电混合动力汽车电能过低时， （选填“需要”或“不需要”）将油电混合动力汽车的蓄电池接到电源插座上去充电。这类汽车与普通汽车相比，具有的优点有： 。
（2）油电混合动力汽车在水平面上制动时，汽车的动能转化为 和 。
（3）油电混合动力汽车以较高速度v行驶，若内燃机与电动机同时提供动力，其功率分别为P1、P2，此时该车的牵引力F＝ 。
（4）已知某型号油电混合动力汽车以50km/h匀速直线行驶1h时，测试人员测到汽车内燃机不工作，汽车受到的阻力是900N，所用动力蓄电池组的电能是1.0×108J。根据以上数据，该汽车的效率是 。
参考答案
一、单项选择题
1．C。
2．A。
3．B。
4．C。
5．D。
6．B。
7．D。
二、填空题
8．①增大；②左；③减小。
9．30；10；90。
10．2000W；0.4；电能。
11．清洁；8.4×107；250。
12．电压；增大；减小。
13．1：1；1：2；1：2。
14．2；1100；33880。
三、作图题
15．
16．
17．
四、实验题
18．（1）吸引大头针的数量；磁场；奥斯特；（2）变弱；（3）等于；线圈的匝数不同。
19．（1）A；B；质量；不同；（2）B；（3）相等。
20．
（1）见图；（2）B；（3）电压；见图；（4）0.5；（5）1.596。
五、计算题
21．（1）该热水器电热管正常工作时的电阻是24.2Ω；
（2）利用太阳能将满箱水的温度从25℃加热到75℃，水吸收的热量是2.52×107J；
（3）这些电能可供“220V 40W”的电灯正常工作175h。
22．
（1）当S1、S2都断开时，小灯泡正常发光，电源电压是10V；
（2）当S1闭合，S2断开时，电流表的示数是0.4A；
（3）当S1、S2都闭合时，R2通电1分钟产生的热量是120J。
六、综合能力题
23．（1）不同；多；（2）放出热量；质量；热值；（3）4.2×105；空气。
24．（1）变小；变大；（2）1；40；（3）270；30。
25．（1）不需要；节约汽油、行驶费用低、尾气排放少、噪音小等；（2）内能；电能；（3）；（4）45%。
声明：试题解析著作权属所有，未经书面同意，不得复制发布日期：2024/1/4 13:01:25；用户：张娇娇；邮箱：15286836286；学号：27624348
表面
毛巾
棉布
木板
摩擦力
最大
较大
最小
小车运动距离
最近
较远
最远
实验序号
1
2
3
4
电阻R/Ω
5
10
20
25
电流I/A
0.4
0.2
0.1
0.08
燃料的质量/g
100
200
300
400
燃料完全燃烧
放出的热量
Q木柴/J
1.3×106
2.6×106
3.9×106
5.2×106
Q焦炭/J
3.0×106
6.0×106
9.0×106
12.0×106
Q木炭/J
3.4×106
6.8×106
10.2×106
13.6×106
1．（3分）汽车发动机的气缸工作时经历四个冲程，能为汽车提供动力的是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
2．（3分）小明乘坐电梯匀速上升的过程中，他的（ ）
A．动能不变，重力势能增加，内能不变
B．动能增加，重力势能增加，内能增加
C．动能减小，重力势能减小，内能减小
D．动能不变，重力势能不变，内能不变
3．（3分）关于功、功率和机械效率，下列说法正确的是（ ）
A．机械做功越多，做功就越快，机械效率就越高
B．功率大的机械比功率小的机械做功快
C．做功越多，做功时间越长，机械的功率越大
D．机械效率高的机械比机械效率低的做功多，做功快
4．（3分）对某种固态物质进行加热，该物质的温度随时间变化的关系如图所示，关于该物质说法正确的是（ ）
A．固态时是非晶体
B．在ab段是固体，在cd段为液态
C．液态时的比热容比固态时大
D．在bc段为气态且需吸收热量
5．（3分）如图为“探究焦耳定律”的实验装置。两个相同的烧瓶中装有初温相同、质量相等的煤油，通电一段时间后，左侧烧瓶温度计示数比右侧高。下列说法正确的是（ ）
A．焦耳定律研究的是电流跟电压和电阻的关系
B．右侧电阻丝的阻值比左侧大
C．该装置用于探究电流通过导体产生的热量多少与电流大小的关系
D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
6．（3分）汽车有四个转向灯，有两个在车头，有两个在车尾，汽车左转弯时只能左转向灯亮，即左前灯和左后灯亮。右转弯时只能右转向灯亮，即右前灯和右后灯亮。不会出现左、右转向灯同时亮的情况，也不会出现一个灯烧坏了，另一个灯不亮的情况。如图电路设计最合理的是（ ）
A．B．
C．D．
7．（3分）灯泡L与定值电阻R组成的电路如图甲所示，L和R的I﹣U图线分别为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，此时关于灯泡L的说法不正确的是（ ）
A．两端的电压为6VB．通过的电流为0.5A
C．电阻为12ΩD．功率为1.8W
二、填空题（本大题7小题，每空1分，共21分）
8．（3分）如图所示，弹簧测力计下面吊着一个小铁块，铁块下方有一个电磁铁，P是滑动变阻器的滑片。①S由断开到闭合的时候，弹簧测力计示数 （选填“增大”“减小”或“不变”）；②S闭合后，要使弹簧测力计示数减小，应将滑片P向 移动；③抽出电磁铁的铁芯，弹簧测力计示数 （选填“增大”“减小”或“不变”）。
9．（3分）如图所示，用15N的拉力沿竖直方向匀速拉起重为27N的物体，物体上升1m所用时间为3s。此过程中拉力所做的功是 J，拉力所做的功率为 W，动滑轮的机械效率为 %。
10．（3分）某电热壶铭牌上标有“220V，2000W”字样，它的额定功率为 ，正常工作12min消耗的电能是 度，消耗的电能可用 表来测量。
11．（3分）“可燃冰”是一种新型能源，主要成分是甲烷，可直接点燃，燃烧后几乎不产生任何残渣，所以“可燃冰”是一种新型 （选填“清洁”或“污染”）能源；2m3甲烷完全燃烧能产生 J热量，这些热量可以把 kg水从20℃加热到100℃。[q甲烷＝4.2×107J/m3，c水＝4.2×103J/（kg•℃）]
12．（3分）疫情期间，我们常用手持式电子测温仪测量体温，如图甲所示是某款电子测温仪，图乙是它的工作原理图，其中R0是定值电阻，R是热敏电阻，当人体温度升高时，热敏电阻会变大。图乙的显示仪是由 表改装而成的。当人体温度升高时，显示仪的读数会 （选填“增大”“减小”或“不变”）。测量相同的温度，为了使显示仪示数变大，应 （选填“增大”或“减小”）定值电阻R0的阻值。
13．（3分）两个电路元件A和B中的电流与其两端电压的关系如图所示。现将元件A和B串联接入电路中，则元件A与B的电流之比为 ，电压之比为 ，电阻之比为 。
14．（3分）如图甲为某款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V，其内部电路如图乙所示，它有大小两个加热挡位“1”“2”，电热丝R1＝56Ω，R2＝44Ω。当开关置于挡位 （选填“1”或“2”）为大功率挡，大功率挡的额定功率是 W。若用小功率加热水，所需时间为1分10秒，则加热水时便携式挂烫机产生的热量是 J。
三、作图题（共7分）
15．（2分）根据如图1所示的实物连接图，在图2的框中画出电路图。
16．（2分）在图中请标出磁感线的方向及静止小磁针的N极。
17．（3分）健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的开关S1控制指示灯L1和电铃：病床2旁的开关S2控制指示灯L2和电铃：患者只要按床旁的开关，医务人员就知道谁呼叫。请在图中连线，形成符合要求的完整电路图。
四、实验题（本大题3小题，共19分）
18．（6分）如图所示是某实验小组探究“影响电磁铁磁性强弱的因素”实验装置，他们将漆包线（表面涂有绝缘漆的铜线）绕在两个完全相同的铁钉上，制成了简易电磁铁甲和乙，按如图连接好电路，请你结合该实验中的具体情况，完成下面的内容：
（1）实验中他们是通过电磁铁 来判定其磁性强弱的。如果把小磁针放在电磁铁甲的周围，会发现小磁针发生了偏转，这说明电流的周围存在着 ，这一现象最早是由 （选填“法拉第”“奥斯特”或“安培”）发现的。
（2）滑片P向B端移动时，甲的磁性将 （选填“变强”“变弱”或“不变”）。
（3）实验中流过电磁铁甲的电流 （选填“大于”“小于”或“等于”）电磁铁乙的电流，电磁铁甲、乙磁性强弱不同的原因是 。
19．（6分）如图是探究“物体的动能大小与哪些因素有关”的实验装置，其中，mA＝mB＜mC，hA＝hC＞hB。
（1）在探究“动能与速度”的关系时，应选择如图的小球 和小球 （以上两空选填“A”“B”或“C”），即保持小球的 不变，让小球从 （选填“相同”或“不同”）的高度滚下，以不同的速度推动木块移动。
（2）本实验中，用木块移动的距离来表示小球动能大小，应用的物理研究方法是 。
A.等效替代法
B.转换法
C.类比法
D.控制变量法
（3）完成实验后，同学们还联想到以前学习牛顿第一定律时，也用到了斜面，让同一小车从同一斜面的同一高度由静止滑下，在三个不同的表面上能滑行的距离不同，如表。小车在这三个表面上滑行的过程中克服摩擦力做功 （选填“相等”或“不相等”）。
20．（7分）某实验小组根据图1所示电路图连接成图2的实物电路图（不完整），用于探究电学的相关实验。
（1）请用笔画线代替导线将图2连接完整，要求：滑动变阻器的滑片P向左移动时，小灯泡变暗。
（2）检查连接无误后，闭合开关，发现电流表无示数，电压表示数几乎为电源电压，小灯泡不亮，则电路故障可能为 （选填字母）。
A.滑动变阻器短路
B.灯泡L1断路
C.D点接触不良
D.电流表短路
（3）实验小组用电阻代替小灯泡，开始探究“通过导体的电流与电阻的关系”，实验时始终保持 表示数不变，记录数据如表，请根据表中数据，在图3用描点法画出通过导体的电流I与电阻R的关系图象。
（4）实验小组想探究“测量小灯泡的额定功率”，用另一个额定电压是2.5V的灯泡L2代替了灯泡L1，按图2连接好的电路继续实验，移动滑动变阻器的滑片，记下多组I、U数据，并作出了图4所示的I﹣U图象，则小灯泡L2的额定功率为 W。
（5）小华用另一种方法测量小灯泡的额定功率。他手上有一个额定电压是3.8V的灯泡L3，他用两只电流表A1、A2和阻值为10Ω的定值电阻R0，连接了如图5所示的电路，测出了小灯泡L3的额定功率。具体操作是：闭合开关，移动滑动变阻器的滑片，使电流表A1的示数为 A，小灯泡L3正常发光，此时电流表A2的示数如图6所示，则小灯泡L3的额定功率为 W。
五、计算题（本大题2小题，共13分）
21．（6分）节能减排是当今社会的主题，充分利用太阳能是当今社会发展的需要。太阳能热水器已经走进千家万户，如图所示是小明家的太阳能热水器。它在晴天利用太阳能集热，在阴雨连绵的天气，则用标有“220V，2000W”字样的电热管对水加热。该太阳能热水器的容积为0.12m3，求：[水的比热容c水＝4.2×103J/（kg•℃），水的密度ρ水＝1.0×103kg/m3]
（1）该热水器电热管正常工作时的电阻；
（2）利用太阳能将满箱水的温度从25℃加热到75℃，水吸收的热量；
（3）与上述水吸收热量相当的电能可供“220V，40W”的电灯正常工作时间。
22．（7分）如图所示，电源电压恒定不变，小灯泡L标有“2.5V，0.75W”的字样，R1、R2为定值电阻，其中R1＝25Ω，R2＝50Ω。则：
（1）当S1、S2都断开时，小灯泡正常发光，电源电压是多少？
（2）当S1闭合，S2断开时，电流表的示数是多少？
（3）当S1、S2都闭合时，R2通电1分钟产生的热量是多少？（不考虑温度对电阻的影响）。
六、综合能力题（本大题3小题，共19分）
23．（7分）木柴、焦炭、木炭等都是常用的燃料，对它们取不同质量进行完全燃烧，得到了如表的数据：
（1）从表中的数据可以得到，相同质量的不同燃料，它们完全燃烧所释放的热量是 的；对于同一种燃料，质量越大，完全燃烧所释放的热量越 。
（2）从表中的数据还可以看出，对于同一种燃料， 和 的比值是不变的，这个不变的比值，反映了燃料本身的一种性质，物理学中把它称之为 ，它是用来描述燃料完全燃烧时，释放热量能力大小的物理量。
（3）完全燃烧0.01m3的天然气放出的热量是 J；如果这些热量用于加热水，实际这些水吸收的热量比完全燃烧0.01m3的天然气放出的热量要少许多，原因是用燃气灶烧水时，放出的热量除被水吸收外，还有一部分传给了盛水容器，另外一部分传给了 （写其中一个）。[q天然气＝4.2×107J/m3]
24．（6分）如图甲是某校实践活动小组设计的电子秤的结构原理图，通过改写电压表的表盘数值后可直接读出所称量物体的质量，即电子秤的示数。已知电阻R0＝60Ω，电压表的量程为0～3V，压力传感器R的阻值与所受压力变化的图象如图乙所示。设托盘和压杆的质量可以忽略不计，电源电压保持6V恒定不变，g取10N/kg。
（1）根据图象可知，当称物体的质量增加时，压力传感器R的阻值 ，电压表示数 （以上两空选填“变大”“变小”或“不变”）。
（2）闭合开关，当在托盘中不放物体时，此时电压表示数为 V，并标记此刻度为0kg，该电子秤的量程是 kg。
（3）在实际电子秤的制作过程中，托盘和压杆重量为50N，为确保电子秤结构和电压表量程不变时，从图象中可以看出，当在托盘中不放物体时，压力传感器R电阻是 Ω。为确保电子秤量程不变，解决的办法是在压力传感器R旁边再串联一个 Ω的电阻。
25．（6分）阅读以下材料，回答问题：
油电混合动力汽车
油电混合动力汽车是新型节能汽车（如图）。这类汽车除了油箱里的汽油之外，不再需要外界其他能源。当油电混合动力汽车启动时或车速较低时，内燃机不工作，而是由动力蓄电池组通过驱动电动机向车轮输送能量；当车以高速匀速行驶或动力蓄电池组储存电能过低时，内燃机启动，此时在向车轮输送能量的同时也给动力蓄电池组充电。若车辆需要全力加速时，内燃机和动力蓄电池组同时向车轮输送能量。油电混合动力汽车在制动时，除克服摩擦做功外，此时电动机作为发电机使用，把汽车的一部分动能转化为电能，实现了对电池的充电。
（1）当油电混合动力汽车电能过低时， （选填“需要”或“不需要”）将油电混合动力汽车的蓄电池接到电源插座上去充电。这类汽车与普通汽车相比，具有的优点有： 。
（2）油电混合动力汽车在水平面上制动时，汽车的动能转化为 和 。
（3）油电混合动力汽车以较高速度v行驶，若内燃机与电动机同时提供动力，其功率分别为P1、P2，此时该车的牵引力F＝ 。
（4）已知某型号油电混合动力汽车以50km/h匀速直线行驶1h时，测试人员测到汽车内燃机不工作，汽车受到的阻力是900N，所用动力蓄电池组的电能是1.0×108J。根据以上数据，该汽车的效率是 。
参考答案
一、单项选择题
1．C。
2．A。
3．B。
4．C。
5．D。
6．B。
7．D。
二、填空题
8．①增大；②左；③减小。
9．30；10；90。
10．2000W；0.4；电能。
11．清洁；8.4×107；250。
12．电压；增大；减小。
13．1：1；1：2；1：2。
14．2；1100；33880。
三、作图题
15．
16．
17．
四、实验题
18．（1）吸引大头针的数量；磁场；奥斯特；（2）变弱；（3）等于；线圈的匝数不同。
19．（1）A；B；质量；不同；（2）B；（3）相等。
20．
（1）见图；（2）B；（3）电压；见图；（4）0.5；（5）1.596。
五、计算题
21．（1）该热水器电热管正常工作时的电阻是24.2Ω；
（2）利用太阳能将满箱水的温度从25℃加热到75℃，水吸收的热量是2.52×107J；
（3）这些电能可供“220V 40W”的电灯正常工作175h。
22．
（1）当S1、S2都断开时，小灯泡正常发光，电源电压是10V；
（2）当S1闭合，S2断开时，电流表的示数是0.4A；
（3）当S1、S2都闭合时，R2通电1分钟产生的热量是120J。
六、综合能力题
23．（1）不同；多；（2）放出热量；质量；热值；（3）4.2×105；空气。
24．（1）变小；变大；（2）1；40；（3）270；30。
25．（1）不需要；节约汽油、行驶费用低、尾气排放少、噪音小等；（2）内能；电能；（3）；（4）45%。
声明：试题解析著作权属所有，未经书面同意，不得复制发布日期：2024/1/4 13:01:25；用户：张娇娇；邮箱：15286836286；学号：27624348
表面
毛巾
棉布
木板
摩擦力
最大
较大
最小
小车运动距离
最近
较远
最远
实验序号
1
2
3
4
电阻R/Ω
5
10
20
25
电流I/A
0.4
0.2
0.1
0.08
燃料的质量/g
100
200
300
400
燃料完全燃烧
放出的热量
Q木柴/J
1.3×106
2.6×106
3.9×106
5.2×106
Q焦炭/J
3.0×106
6.0×106
9.0×106
12.0×106
Q木炭/J
3.4×106
6.8×106
10.2×106
13.6×106
