广东省茂名市2023年九年级上学期物理期末试卷附答案

这是一份广东省茂名市2023年九年级上学期物理期末试卷附答案，共12页。试卷主要包含了单选题，填空题，作图题，综合题，实验题，计算题等内容，欢迎下载使用。

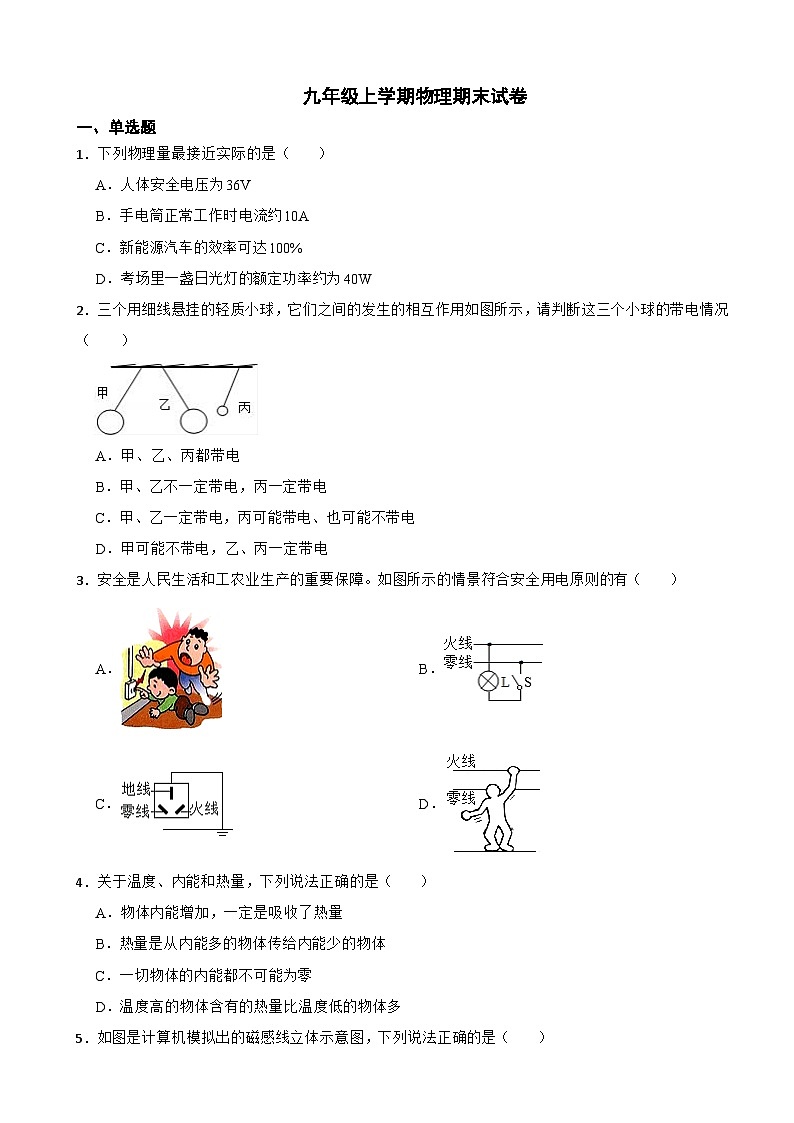

1．下列物理量最接近实际的是（ ）
A．人体安全电压为36V
B．手电筒正常工作时电流约10A
C．新能源汽车的效率可达100%
D．考场里一盏日光灯的额定功率约为40W
2．三个用细线悬挂的轻质小球，它们之间的发生的相互作用如图所示，请判断这三个小球的带电情况（ ）
A．甲、乙、丙都带电
B．甲、乙不一定带电，丙一定带电
C．甲、乙一定带电，丙可能带电、也可能不带电
D．甲可能不带电，乙、丙一定带电
3．安全是人民生活和工农业生产的重要保障。如图所示的情景符合安全用电原则的有（ ）
A．B．
C．D．
4．关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能增加，一定是吸收了热量
B．热量是从内能多的物体传给内能少的物体
C．一切物体的内能都不可能为零
D．温度高的物体含有的热量比温度低的物体多

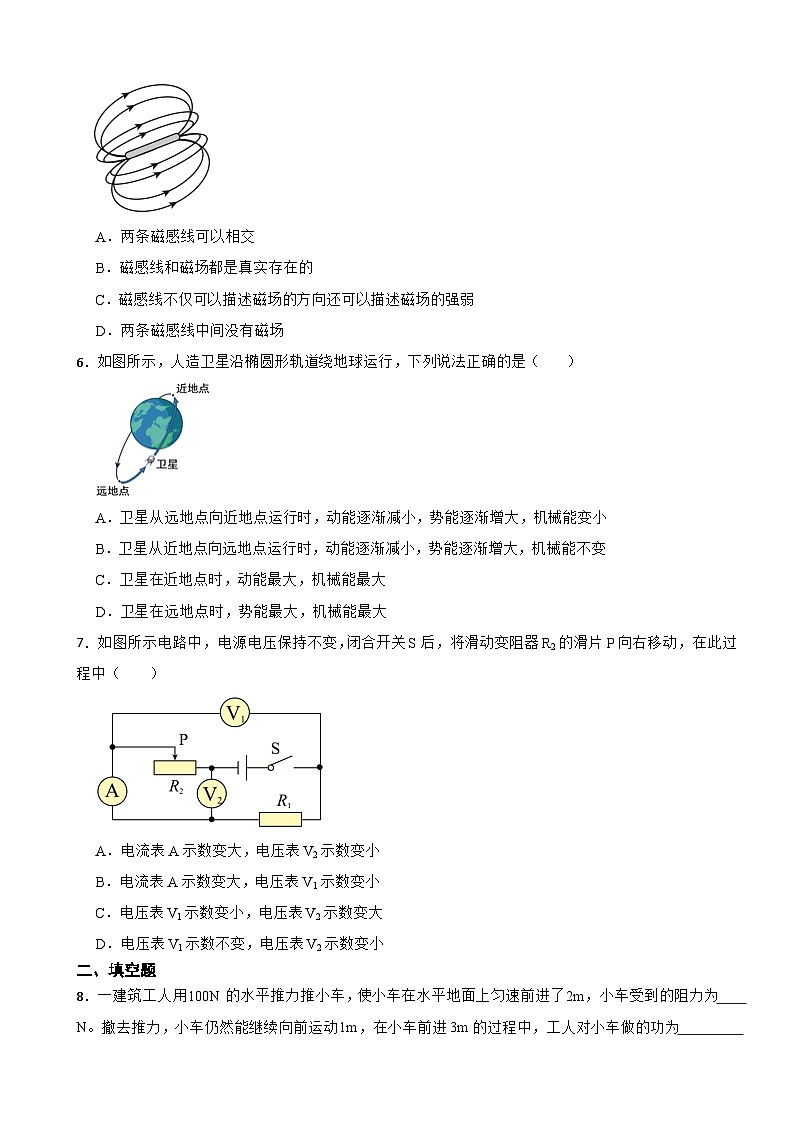

5．如图是计算机模拟出的磁感线立体示意图，下列说法正确的是（ ）
A．两条磁感线可以相交
B．磁感线和磁场都是真实存在的
C．磁感线不仅可以描述磁场的方向还可以描述磁场的强弱
D．两条磁感线中间没有磁场
6．如图所示，人造卫星沿椭圆形轨道绕地球运行，下列说法正确的是（ ）
A．卫星从远地点向近地点运行时，动能逐渐减小，势能逐渐增大，机械能变小
B．卫星从近地点向远地点运行时，动能逐渐减小，势能逐渐增大，机械能不变
C．卫星在近地点时，动能最大，机械能最大
D．卫星在远地点时，势能最大，机械能最大
7．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变小
二、填空题
8．一建筑工人用100N的水平推力推小车，使小车在水平地面上匀速前进了2m，小车受到的阻力为 N。撤去推力，小车仍然能继续向前运动1m，在小车前进3m的过程中，工人对小车做的功为 J，支持力做功 J。

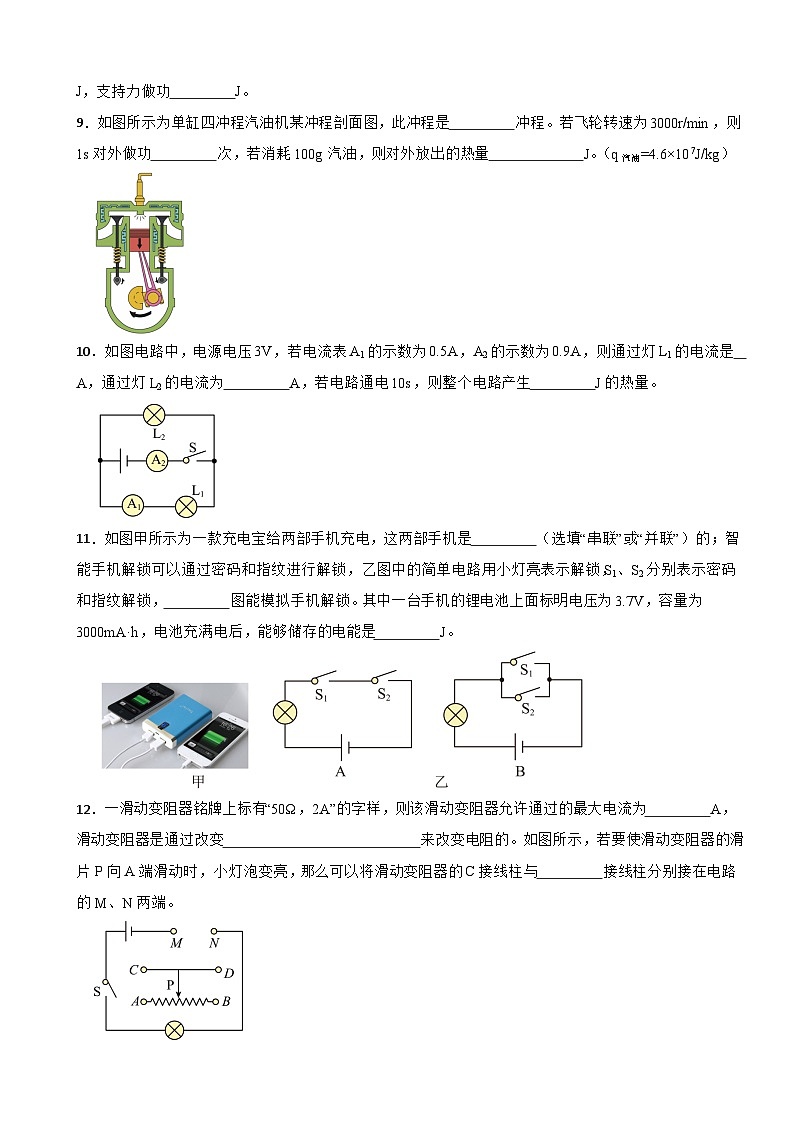

9．如图所示为单缸四冲程汽油机某冲程剖面图，此冲程是 冲程。若飞轮转速为3000r/min，则1s对外做功 次，若消耗100g汽油，则对外放出的热量 J。（q汽油=4.6×107J/kg）
10．如图电路中，电源电压3V，若电流表A1的示数为0.5A，A2的示数为0.9A，则通过灯L1的电流是 A，通过灯L2的电流为 A，若电路通电10s，则整个电路产生 J的热量。
11．如图甲所示为一款充电宝给两部手机充电，这两部手机是 （选填“串联”或“并联”）的；智能手机解锁可以通过密码和指纹进行解锁，乙图中的简单电路用小灯亮表示解锁，S1、S2分别表示密码和指纹解锁， 图能模拟手机解锁。其中一台手机的锂电池上面标明电压为3.7V，容量为3000mA·h，电池充满电后，能够储存的电能是 J。
12．一滑动变阻器铭牌上标有“50Ω，2A”的字样，则该滑动变阻器允许通过的最大电流为 A，滑动变阻器是通过改变 来改变电阻的。如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与 接线柱分别接在电路的M、N两端。
13．小明家电能表如图所示，该表是测量 的仪表。将某用电器单独接在该表上工作10min，电能表上的转盘转过300转。该用电器在上述时间内消耗的电能为 kW·h，它的电功率是 W。
14．甲、乙两灯的额定电压均为6V，测得两灯的电流与电压关系图像如图所示。甲灯正常工作时的电阻是 Ω；当乙灯的实际功率是2.4W时，它两端的实际电压是 V；当把甲、乙两灯串联接在7V的电源上时，电路中的电流是 A。
三、作图题
15．按照图甲所示的电路图，用笔画线表示导线，将图乙电路连接完整。
16．在图中标出右边磁体的磁极和磁场的磁感线方向．
17．如图所示，用测电笔测试某家庭电路中两条输电线时，只有接触中间那条电线时测电笔的氖管发光。请在图中标出火线并将灯泡、开关以及三孔插座接入线路。
四、填空题
18．读出下列测量工具的示数：温度计的分度值为 ℃，读数是 ℃；电压表的示数是 V；电阻箱的调节范围是 Ω，此时的示数为 Ω。
五、综合题
19．
（1）充电暖手宝是冬季常见的取暖设备，它里面的加热丝是利用电流的 效应来工作的。如图所示装置，甲、乙两个完全相同的密闭烧瓶内分别装有相同材料、相同粗细电热丝（R1的电阻丝长度小于R2），则电热丝阻值R1 R2（选填“>”、“
