湖北省襄阳市2023年九年级上学期物理期末试卷附答案

这是一份湖北省襄阳市2023年九年级上学期物理期末试卷附答案，共10页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

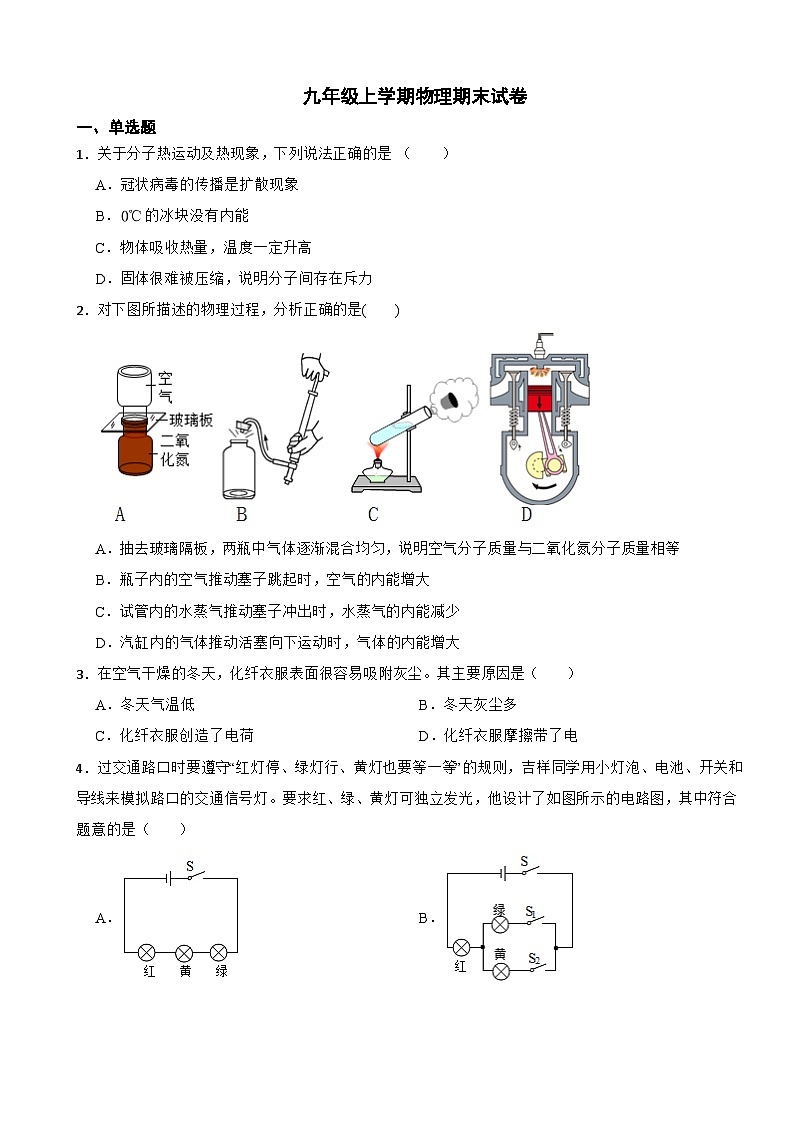

1．关于分子热运动及热现象，下列说法正确的是 （ ）
A．冠状病毒的传播是扩散现象
B．的冰块没有内能
C．物体吸收热量，温度一定升高
D．固体很难被压缩，说明分子间存在斥力
2．对下图所描述的物理过程，分析正确的是( )
A．抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明空气分子质量与二氧化氮分子质量相等
B．瓶子内的空气推动塞子跳起时，空气的内能增大
C．试管内的水蒸气推动塞子冲出时，水蒸气的内能减少
D．汽缸内的气体推动活塞向下运动时，气体的内能增大
3．在空气干燥的冬天，化纤衣服表面很容易吸附灰尘。其主要原因是（ ）
A．冬天气温低B．冬天灰尘多
C．化纤衣服创造了电荷D．化纤衣服摩擦带了电

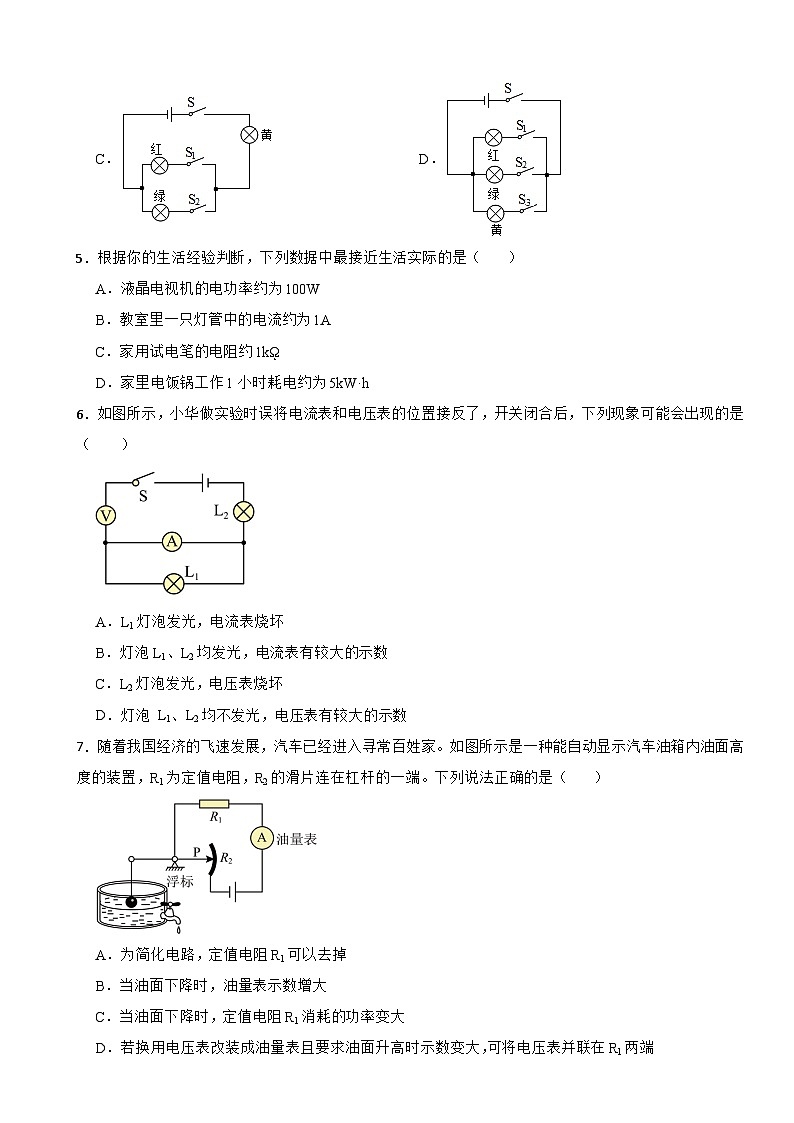

4．过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）
A．B．
C．D．
5．根据你的生活经验判断，下列数据中最接近生活实际的是（ ）
A．液晶电视机的电功率约为100W
B．教室里一只灯管中的电流约为1A
C．家用试电笔的电阻约1kῼ
D．家里电饭锅工作1小时耗电约为5kW·h
6．如图所示，小华做实验时误将电流表和电压表的位置接反了，开关闭合后，下列现象可能会出现的是（ ）
A．L1灯泡发光，电流表烧坏
B．灯泡L1、L2均发光，电流表有较大的示数
C．L2灯泡发光，电压表烧坏
D．灯泡 L1、L2均不发光，电压表有较大的示数
7．随着我国经济的飞速发展，汽车已经进入寻常百姓家。如图所示是一种能自动显示汽车油箱内油面高度的装置，R1为定值电阻，R2的滑片连在杠杆的一端。下列说法正确的是（ ）
A．为简化电路，定值电阻R1可以去掉
B．当油面下降时，油量表示数增大
C．当油面下降时，定值电阻R1消耗的功率变大
D．若换用电压表改装成油量表且要求油面升高时示数变大，可将电压表并联在R1两端

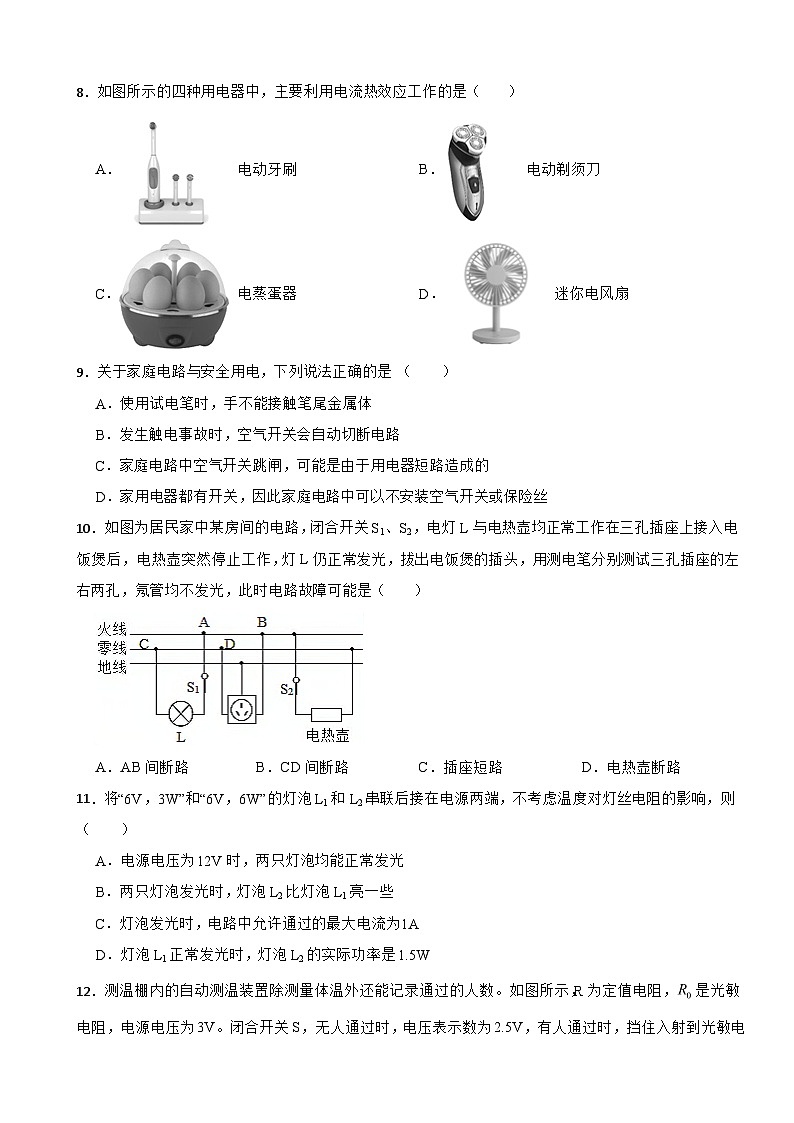

8．如图所示的四种用电器中，主要利用电流热效应工作的是（ ）
A． 电动牙刷B． 电动剃须刀
C． 电蒸蛋器D． 迷你电风扇
9．关于家庭电路与安全用电，下列说法正确的是 （ ）
A．使用试电笔时，手不能接触笔尾金属体
B．发生触电事故时，空气开关会自动切断电路
C．家庭电路中空气开关跳闸，可能是由于用电器短路造成的
D．家用电器都有开关，因此家庭电路中可以不安装空气开关或保险丝
10．如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是（ ）
A．AB间断路B．CD间断路C．插座短路D．电热壶断路
11．将“6V，3W”和“6V，6W”的灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（ ）
A．电源电压为12V时，两只灯泡均能正常发光
B．两只灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L1正常发光时，灯泡L2的实际功率是1.5W
12．测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值电阻，是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（ ）
A．有人通过，的电流变小B．有人通过，电路总功率变小
C．无人通过，R的阻值为25ΩD．无人通过，的功率为0.2W
二、填空题
13．汽车的发动机工作时，温度会升高，为了不让它的温度过高，需要用循环的水进行冷却，主要原因是水的 较大；水冷却发动机是通过 方式使发动机的内能减少。
14．如图所示是道路维修时常用的路面钻机（俗称“啄木鸟”），该机械利用压缩气体推动活塞将钻头打入路面。气体推动活塞时是将 能转化为 能；“啄木鸟”中用到了柴油机，已知柴油的热值是，它表示的物理意义是 。
15．生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上 电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从 （选填“大地到油罐”或“油罐到大地”）
16．如图所示的电路中，当S、S1闭合、S2断开时，电压表示数为2.5 V；当S1断开，S、S2闭合时，电压表示数为6 V，则灯L1两端的电压为 V，灯L2两端的电压为 V。若灯L1中的电流为200 mA，则灯L2中的电流为 A。
17．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为 ；将它们并联接入电路中，通过甲乙两电阻的电流之比为 。
18．华为某款手机锂电池上面标明电压为3.7V,容量为3000mAh,则它充满电后存储的电能为 J；该手机的待机电流为15mA,则该手机最长待机时间为 h
19．如图所示是家庭电子式电能表的表盘，其示数是 kW·h。表盘上标有“3200 imp/kW·h”，表示每消耗1kW·h的电能，指示灯闪烁3200次。若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4 min内闪烁320次，则该热水器的实际功率是 W。
20．如图所示，是某种电热保暖鞋的工作原理示意图．供电电压6V，R1、R2的阻值分别为3Ω、6Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换．保暖鞋在低温挡工作时的电功率是 W，它的高温挡工作1min产生的热量是 J。
三、作图题
21．如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关控制，压缩机M由开关控制。根据题意，将图连接完整，并符合安全用电原则。
四、实验题
22．小涵同学在探究“不同物质的吸热能力”和“不同燃料燃烧的放热能力”，她设计了两组实验装置如图所示：
（1）探究“不同燃料燃烧的放热能力”时小涵应选用 （选填“甲”或“乙”）组器材；
（2）观察甲、乙两图，两个实验中除了图中相同的器材，还要用到的相同器材是 。秒表是用在 （选填“甲”或“乙”）组实验中；
（3）甲组实验是通过 来反映物质吸收热量的多少；乙组实验是通过 来反映燃料燃烧放出热量的多少。
23．小馨利用实验“探究电流跟电阻的关系”。已知电源电压为6V且保持不变。实验用到的电阻阻值分别为5Ω、10Ω、 15Ω、20Ω、25Ω。
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整(导线不允许交叉) ；
（2）小馨把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是____。
A．电阻R处短路B．电阻R处断路C．滑动变阻器处断路
（3）排除故障后进行实验。实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：电压一定时， 。
（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为 V 不变，应将滑动变阻器的滑片P向 (选填“A”、“B”) 移动，记录此时各表的示数。
（5）在此实验中，移动滑动变阻器的目的是 。
24．如图是“探究电流通过导体产生的热量与哪些因素有关”的实验装置，两个透明容器中封闭着等量的空气。
（1）接通电路后，容器中电阻丝的内能增大是通过 (选填：“做功”或“热传递”)方式，该实验中我们是通过观察 来反映电流通过导体时产生热量的多少。
（2）图甲中的A、B管，在通电时间相等时， 管液面上升更高，表明电流通过导体产生的热量多少与 有关。
（3）采用图乙中的实验装置探究“电流通过导体产生的热量跟电流是否有关”时，右边透明容器中应该选用阻值为 Ω的电阻丝。
（4）根据焦耳定律可知，在图乙中的、右透明容器中，电阻丝在相同时间内产生的热量之比为Q左：Q右= 。
五、计算题
25．小明学习了燃料的热值后，很想知道家中使用的天然气的热值是多少？但在教材的燃料热值表中没有查阅到。于是，他在家里将装有2kg水的水壶放到天然气灶上去烧，用温度计测量水从20℃加热至80℃的过程中，观察到天然气表的数字变化了0.035m3。他通过上网查阅得知天然气灶的效率约为36%，已知水的比热容c水=4.2×103J/（kg· 。求：
（1）在这个过程中水吸收了多少热量?
（2）请你帮小明算出天然气的热值。
26．新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图乙所示．.求：
（1）S和S1都闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量．
1．D
2．C
3．D
4．D
5．A
6．D
7．D
8．C
9．C
10．A
11．D
12．A,B
13．比热容大；热传递
14．内；机械；1kg柴油完全燃烧放出的热量为
15．正；大地到油罐
16．2.5；3.5；0.2
17．1：2；2：1
18．39960；200
19．318.6；1500
20．6；1080
21．
22．（1）乙
（2）天平；甲
（3）加热时间的长短；水升高的温度
23．（1）
（2）B
（3）电流与电阻成反比
（4）2.5；A
（5）保证电压表示数一定
24．（1）做功；U型管两边液面高度差
（2）B；电阻大小
（3）5
（4）9：4
25．（1）解：水吸收的热量Q=cmΔt=4.2×103J/（kg· ）×2kg×（80 -20 ）=5.04×105J
答：在这个过程中水吸收了5.04×105J的热量
（2）解：天然气完全燃烧释放的能量为
根据Q放=Vq得
答：小明算出天然气的热值为4×107J/m3。
26．（1）解：S和S1都闭合时，电阻R1与R2并联；
由乙图可知此时电流值Imax=3A，则功率Pmax=UImax=220V×3A=660W；
（2）解：开关S1断开时，电路中只有R1工作，由乙图可知通过R1 的电流值I1=2A，
则根据并联电路的电流特点可知：电阻R1与R2并联时；I2=Imax-I1=3A-2A=1A，
根据欧姆定律得：R2=U/I2=220V/1A=220Ω；
（3）解：只有R1工作时功率P1=UI1=220V×2A=440W；
由乙图可知：t′=10min+（20min-15min）=15min=900s，
t″=（15min-10min）+（30min-20min）=15min=900s，
则Q′=W′=Pmaxt′=660W×900s=5.94×105J，
Q″=W″=P1 t″=440W×900s=3.96×105J，
所以Q=Q′+Q″=5.94×105J+3.96×105J=9.9×105J．
