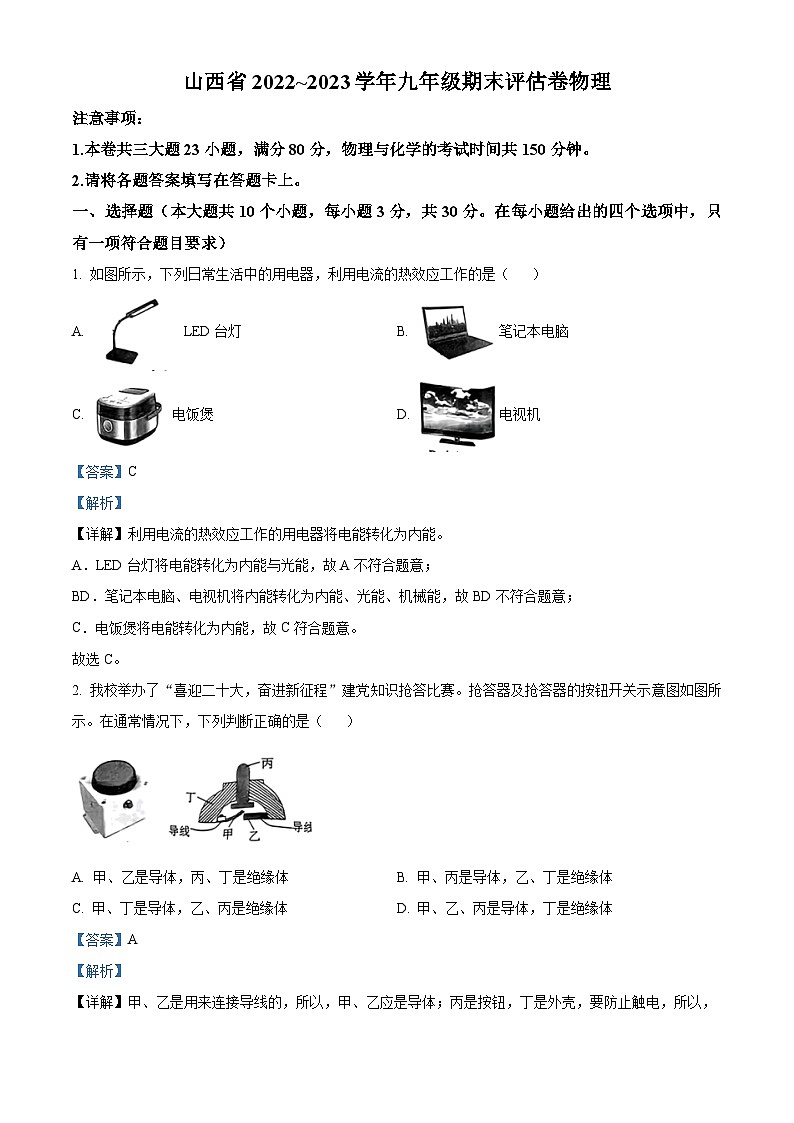

山西省朔州市朔城区2022-2023学年九年级上学期期末评估物理试题
展开
这是一份山西省朔州市朔城区2022-2023学年九年级上学期期末评估物理试题，共17页。试卷主要包含了请将各题答案填写在答题卡上等内容，欢迎下载使用。
1.本卷共三大题23小题，满分80分，物理与化学的考试时间共150分钟。
2.请将各题答案填写在答题卡上。
一、选择题（本大题共10个小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项符合题目要求）
1. 如图所示，下列日常生活中的用电器，利用电流的热效应工作的是（ ）
A. LED台灯B. 笔记本电脑
C. 电饭煲D. 电视机
【答案】C
【解析】
【详解】利用电流的热效应工作的用电器将电能转化为内能。
A．LED台灯将电能转化为内能与光能，故A不符合题意；
BD．笔记本电脑、电视机将内能转化为内能、光能、机械能，故BD不符合题意；
C．电饭煲将电能转化为内能，故C符合题意。
故选C。
2. 我校举办了“喜迎二十大，奋进新征程”建党知识抢答比赛。抢答器及抢答器的按钮开关示意图如图所示。在通常情况下，下列判断正确的是（ ）
A. 甲、乙是导体，丙、丁是绝缘体B. 甲、丙是导体，乙、丁是绝缘体
C. 甲、丁是导体，乙、丙是绝缘体D. 甲、乙、丙是导体，丁是绝缘体
【答案】A
【解析】

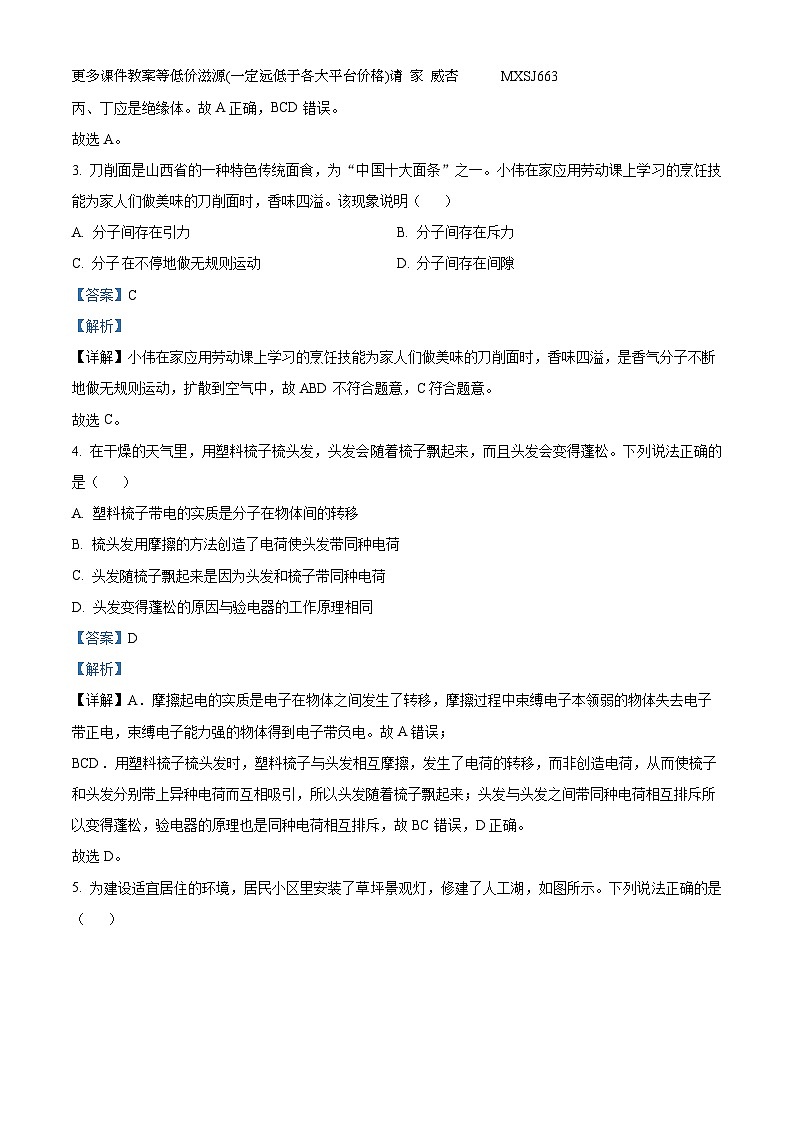

【详解】甲、乙是用来连接导线的，所以，甲、乙应是导体；丙是按钮，丁是外壳，要防止触电，所以，更多课件教案等低价滋源(一定远低于各大平台价格)请 家 威杏 MXSJ663 丙、丁应是绝缘体。故A正确，BCD错误。
故选A。
3. 刀削面是山西省的一种特色传统面食，为“中国十大面条”之一。小伟在家应用劳动课上学习的烹饪技能为家人们做美味的刀削面时，香味四溢。该现象说明（ ）
A. 分子间存在引力B. 分子间存在斥力
C. 分子不停地做无规则运动D. 分子间存在间隙
【答案】C
【解析】
【详解】小伟在家应用劳动课上学习的烹饪技能为家人们做美味的刀削面时，香味四溢，是香气分子不断地做无规则运动，扩散到空气中，故ABD不符合题意，C符合题意。
故选C。
4. 在干燥的天气里，用塑料梳子梳头发，头发会随着梳子飘起来，而且头发会变得蓬松。下列说法正确的是（ ）
A. 塑料梳子带电的实质是分子在物体间的转移
B. 梳头发用摩擦的方法创造了电荷使头发带同种电荷
C. 头发随梳子飘起来是因为头发和梳子带同种电荷
D. 头发变得蓬松的原因与验电器的工作原理相同
【答案】D
【解析】
【详解】A．摩擦起电的实质是电子在物体之间发生了转移，摩擦过程中束缚电子本领弱的物体失去电子带正电，束缚电子能力强的物体得到电子带负电。故A错误；
BCD．用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，而非创造电荷，从而使梳子和头发分别带上异种电荷而互相吸引，所以头发随着梳子飘起来；头发与头发之间带同种电荷相互排斥所以变得蓬松，验电器的原理也是同种电荷相互排斥，故BC错误，D正确。
故选D。

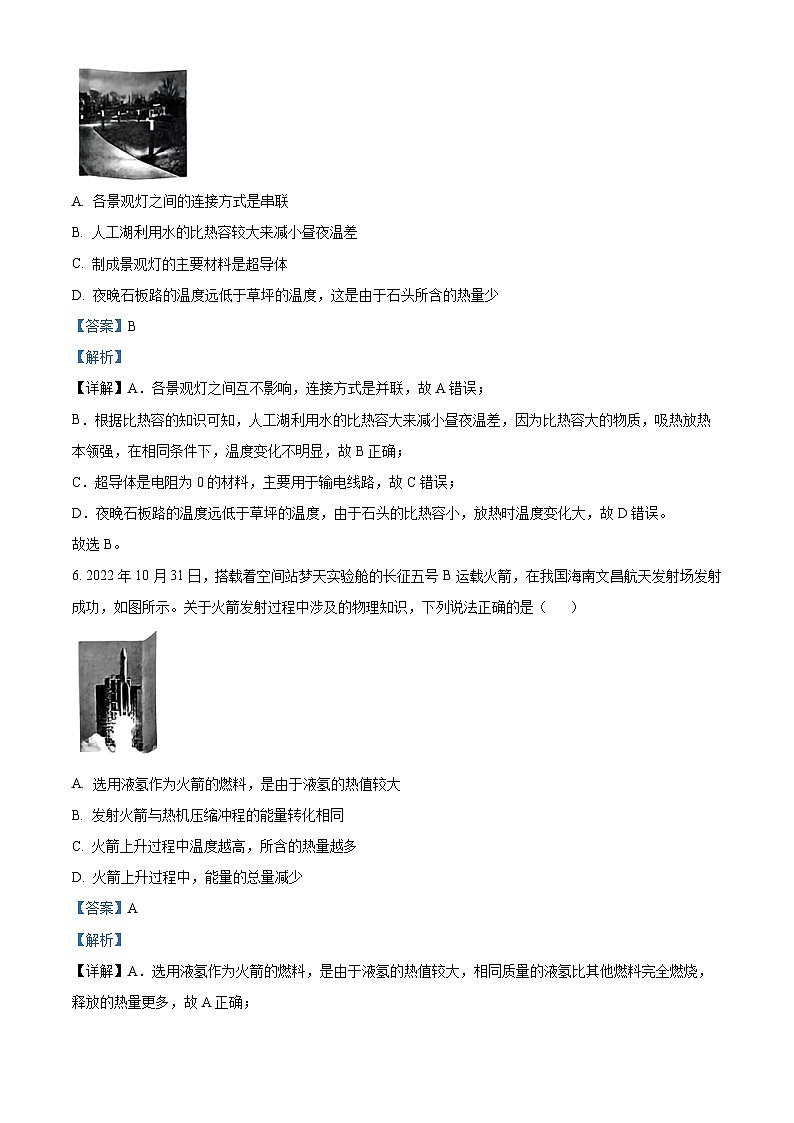

5. 为建设适宜居住的环境，居民小区里安装了草坪景观灯，修建了人工湖，如图所示。下列说法正确的是（ ）
A. 各景观灯之间的连接方式是串联
B. 人工湖利用水的比热容较大来减小昼夜温差
C. 制成景观灯的主要材料是超导体
D. 夜晚石板路的温度远低于草坪的温度，这是由于石头所含的热量少
【答案】B
【解析】
【详解】A．各景观灯之间互不影响，连接方式是并联，故A错误；
B．根据比热容的知识可知，人工湖利用水的比热容大来减小昼夜温差，因为比热容大的物质，吸热放热本领强，在相同条件下，温度变化不明显，故B正确；
C．超导体是电阻为0的材料，主要用于输电线路，故C错误；
D．夜晚石板路的温度远低于草坪的温度，由于石头的比热容小，放热时温度变化大，故D错误。
故选B。
6. 2022年10月31日，搭载着空间站梦天实验舱的长征五号B运载火箭，在我国海南文昌航天发射场发射成功，如图所示。关于火箭发射过程中涉及的物理知识，下列说法正确的是（ ）
A. 选用液氢作为火箭的燃料，是由于液氢的热值较大
B. 发射火箭与热机压缩冲程的能量转化相同
C. 火箭上升过程中温度越高，所含的热量越多
D. 火箭上升过程中，能量的总量减少
【答案】A
【解析】
【详解】A．选用液氢作为火箭的燃料，是由于液氢的热值较大，相同质量的液氢比其他燃料完全燃烧，释放的热量更多，故A正确；
B．发射火箭的过程中，将内能转化为机械能，与热机做功冲程的能量转化相同，故B错误；
C．热量是过程量，不能说含有热量，故C错误；
D．火箭上升过程中，能量守恒，能量的总量不变，故D错误。
故选A。
7. 尊老爱幼是中华民族的传统美德！小明受汽车加热坐椅的启发，应用所学的知识为爷爷用电阻丝制成了一个电加热坐垫。测试后，小明想让坐垫在相同时间内产生的热量多点，小明设计的下列改造方法可行的是（ ）
A. 把电阻丝剪去一小段B. 减小坐垫电路的电源电压
C. 更换一根同材料同长度更细的电阻丝D. 与现有电阻丝串联一根电阻丝
【答案】A
【解析】
【详解】A．把电阻丝剪去一小段，由于电阻丝的材料、横截面积和温度不变，电阻丝的长度变短了，所以电阻丝的阻值变小了，而电源电压是不变的，根据焦耳定律
可知，座垫在相同时间内产生的热量会多些，故A符合题意；
B．减小座垫电路电源电压，电阻不变，根据焦耳定律
可知，座垫在相同时间内产生的热量会少些，故B不符合题意；
C．更换一根同材料同长度更细的电阻丝，电阻丝的阻值会变大，而电源电压不变，根据焦耳定律
可知，座垫在相同时间内产生的热量会少些，故C不符合题意；
D．根据串联电路的电阻特点可知，与现有电阻丝串联一根相同的电阻丝，电路中总电阻会变大，电源电压不变，根据焦耳定律
可知，座垫在相同时间内产生的热量会少些，故D不符合题意。
故选A。
8. 小亮晚上在家做作业时，突然小台灯不亮了，家里其他用电器也停止了工作。小亮找来试电笔检测电路，发现插座左右两孔都能使氖管发光。则家里的电路可能出现的故障是（ ）
A. 进户火线断路B. 进户零线断路C. 进户线短路D. 没交电费，所以停电了
【答案】B
【解析】
【详解】AB．突然台灯不亮了，家里其它用电器也停止了工作，则干路中可能出现了断路现象；用测电笔检测电路，发现插座左、右两孔都能使氖管发光，这说明插座左、右两孔与火线之间是接通的，所以故障是进户零线发生了断路，故A不符合题意，B符合题意；
C．若电路中有短路，则电路中电流过大，空气开关跳闸，用测电笔检测电路，插座左、右两孔都不能使氖管发光，故C不符合题意；
D．若因没交电费而停电，用测电笔检测电路，插座左、右两孔都不能使氖管发光，故D不符合题意
故选B。
9. 如图所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片向右移动。下列说法正确的是（ ）
A. 小灯泡变亮
B. 电压表V1的示数变大
C. 电压表V2与电流表A2示数的乘积变小
D. 电压表V1与电流表A1示数之比不变
【答案】C
【解析】
【详解】B．由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电源电压，电压表V2测灯泡两端的电压，电流表A1和A2测电路中电流，电源电压始终不变，所以电压表V1的示数在滑片移动的过程中不会改变，故B错误；
AC．将滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变大，根据串联电路电阻规律可知电路中总电阻变大，电源电压一定，根据欧姆定律可知，通过电路的电流变小，所以通过灯泡的电流变小，则灯泡的亮度变暗，串联电路各处电流相等，A1和A2示数相等，两个电流表示数都变小，根据欧姆定律可知，灯泡两端电压变小，电压表V2示数变小，即电压表V2与电流表A2示数的乘积变小，故A错误，C正确；
D．根据欧姆定律可知，电压表V1与电流表A1示数之比为电路总电阻，电压表V1与电流表A1示数之比变大，故D错误。
故选C。
10. 半导体温度计用于测量某特定环境的温度，其工作原理如图甲所示，电源电压恒为12V，电流表的量程为0~0.6 A，R2为10Ω的定值电阻，R1是半导体材料制成的温控传感器，其阻值随温度变化的关系图像如图乙所示。下列说法正确的是（ ）
A. 温度升高，电流表示数变大，电压表示数变小
B. 当电流表示数为0.2 A时，环境温度为40℃
C. 当环境温度为40℃时，电压表示数为8V
D. 当环境温度为100℃时，定值电阻R2消耗的电功率为3.6 W
【答案】D
【解析】
【详解】A．从图像中可知半导体电阻R1的阻值随温度的升高而减小，温度升高，R1的电阻减小，总电阻减小，总电压一定时，根据欧姆定律可得，电路中的电流增大，即电流表示数增大，电压表测R2两端的电压，根据U=IR2可得电压表的示数也增大，故A错误；
B．当电流表的示数为0.2A时，总电阻
R1= R –R2=60Ω-10Ω=50Ω
由图可知，当R1=50Ω时环境温度为20℃，故B错误；
C．当环境温度为40℃时，R1=20Ω，电路中的电流为
电压表的示数为
U2=I1R2=0.4A×10Ω=4V
故C错误；
D．当环境温度为100℃时，R1=10Ω，电路中电流为
定值电阻R2消耗的电功率为
故D正确。
故选D。
二、实验探究（本大题共5小题，11小题3分，12小题6分，13小题7分，14小题4分，15小题4分，共24分）
11. 在“比较不同物质的吸热能力”实验中，小伟将质量和初温均相同的A和B两种液体分别倒入两个相同的烧杯内，并用两个相同的电加热器同时加热，如图甲所示。根据实验数据绘制的A、B两种液体温度随时间变化的图像如图乙所示。
（1）实验中，通过______反映液体吸收热量的多少；
（2）用两个相同的电加热器同时加热，目的是______；
（3）在A、B两种液体中，你认为液体______（选填“A”或“B”）作为汽车发动机冷却剂更好。
【答案】 ①. 加热时间 ②. 使两种液体相同时间内吸热相同 ③. B
【解析】
【详解】（1）[1]用相同的电加热器同时加热，加热相同的时间，放出的热量就是相等的，A、B液体吸收的热量也就是相等的，所以物质吸热的多少是通过加热时间来反映的，这用到了转换法。
（2）[2]用两个相同的电加热器同时加热，目的是使加热器在相同时间内放出相等的热量，从而使两液体在相同时间内吸收的热量相等，这样就可以用加热时间来反映液体吸收热量的多少。
（3）[3]由乙图可知，A、B升高相同的温度，B加热时间长，吸收的热量多，说明B液体的吸热能力强，B液体的比热容较大；根据，质量相同的两种液体升高相同温度，B吸热多，故若在这两种液体中选择一种作为汽车发动机的冷却剂，应选B液体。
12. 在“探究串联电路电压的特点”实验中，小梦设计了如图所示的电路。
（1）实验中，应选择规格______（选填“相同”或“不同”）的小灯泡；
（2）如图所示，在测灯两端的电压时，闭合开关S，发现灯不亮，灯发光且电压表示数为零，其原因可能是灯______（选填“断路”或“短路”）；
（3）排除故障后，在测完灯两端的电压，要测灯两端的电压时，同组的小伟认为，保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，即可测量灯两端电压。你认为小伟的实验方案是______（选填“可行”或“不可行”）的，理由是______；
（4）请你设计一个记录实验数据的表格______。
【答案】 ①. 不同 ②. 短路 ③. 不可行 ④. 会导致电压表的正负接线柱接反 ⑤. 见解析
【解析】
【详解】（1）[1]为了避免实验的偶然性，使探究得出的结论具有普遍性，应该选取规格不同的小灯泡进行实验。
（2）[2]闭合开关S，灯发光说明电路中有电流通过，灯不亮，电压表示数为零，则故障可能灯短路。
（3）[3][4]测出L1两端的电压时，A与电压表的负接线柱相连。若保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，不能测量出L2的电压，因为会造成电流从负接线柱流入了，即电压表的正负接线柱接反了。
（4）[5]探究串联电路电压的特点，要分别测出AB、BC、AC三处的电压，并多次实验，寻求普遍规律，故设计表格如下：
13. 小伟在测量额定电压为2.5 V的小灯泡电阻的实验中。
（1）连接的实验电路如图甲所示，其中有一根导线连接错误。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线；（ ）
（2）实验过程中，根据实验数据画出的I-U图像如图乙所示。根据图像可知，小灯泡正常发光时的电阻是_______，小灯泡的额定功率是__________W；
（3）完成实验后，小伟设计了在缺少电流表时，测量小灯泡电阻的方案，如图丙所示，请你在空白处将实验步骤补充完整；（已知滑动变阻器的最大阻值为）
①________________，用电压表测出电源两端的电压U；
②将滑片移至B端，用电压表测出待测小灯泡L两端的电压；
③小灯泡电阻的表达式：。
（4）你认为小伟设计的方案____________（选填“可行”或“不可行”），支持你的观点的证据是____________。
【答案】 ①. ②. 5 ③. 1.25 ④. 将滑片移至A端 ⑤. 不可行 ⑥. 小灯泡灯丝的阻值随温度的升高而增大
【解析】
【详解】（1）[1]由图甲可知，此时电压表测的是小灯泡和滑动变阻器两端的电压之和，测量额定电压为2.5V的小灯泡电阻的实验中，电压表应和小灯泡并联，电压表应选0~3V，如图所示：
（2）[2]由图乙可知，当小灯泡两端的电压为2.5 V时，通过小灯泡的电流为0.5A，小灯泡正常发光时的电阻是
[3]小灯泡的额定功率为
PL=ULIL = 2.5V×0.5A=1.25W
（3）[4]由图丙可知，①将滑片移至A端，此时只有小灯泡L工作，电压表测的是小灯泡两端的电压，即为电源电压U；
②将滑片移至B端，此时小灯泡和滑动变阻器串联，滑动变阻器接入电路的阻值最大，为，用电压表测出待测小灯泡L两端的电压U1；
实验中把小灯泡的阻值视为定值电阻，小灯泡和滑动变阻器串联时，小灯泡两端的电压为U1，因为串联电路的总电压等于串联的各电阻两端的电压之和，所以滑动变阻器两端的电压为Uʹ=U-U1，串联电路的电流
所以小灯泡的电阻为
（4）[5][6]上述计算是在小灯泡灯丝一定时得出的，因为小灯泡灯丝的阻值随温度的升高而增大，不是定值电阻，所以该方案不可行。
14. 在做“探究电流通过导体时产生的热量与什么因素有关”实验时，在装有相同初温、质量的煤油的瓶子内装入铜丝和镍铬合金丝（），如图所示。
（1）实验中是通过观察__________________来显示电流产生热量的多少；
（2）如图所示，将铜丝和镍铬合金丝串联，是为了控制__________相同。闭合开关，移动滑动变阻器的滑片在某一位置，一段时间后观察到乙瓶中温度计的示数大于甲瓶中温度计的示数，可得出结论：在其他条件一定时，__________越大，电流通过导体产生的热量越多；
（3）本实验装置还可以通过__________________的方法来探究电流通过导体产生的热量与电流大小的关系。
【答案】 ①. 温度计的示数 ②. 电流和通电时间 ③. 电阻 ④. 改变滑动变阻器接入电路电阻阻值
【解析】
【详解】（1）[1]相同初温、质量的煤油，温度升得越高，表明瓶子中电阻产生的热量越多，因此实验中是通过观察温度计的示数来显示电流产生热量的多少。
（2）[2]同一电路，通电时间相同，串联电路中的电流处处相等，将铜丝和镍铬合金丝串联，是为了控制电流和通电时间相同。
[3]观察到乙瓶中温度计的示数大于甲瓶中温度计的示数，表示镍铬合金丝产生的热量大于钢丝产生的热量， R铜（3）[4]本实验装置还可以通过改变滑动变阻器接入电路电阻阻值的方法，来改变电路中电流，从而探究电流通过导体产生的热量与电流大小的关系。
15. 复合材料是人们运用先进的材料制备技术将不同性质的材料优化组合而成的新材料。下表提供了黄铜和青铜两种合金的部分信息。现有两卷粗细相同的黄铜线和青铜线，请你添加合适的器材，设计一个实验方案，比较黄铜和青铜的导电性的强弱。（温馨提示：注意实验方案的可操作性）
（1）实验器材：______；
（2）实验步骤：______；
（3）实验结论：______。
【答案】 ①. 电源、开关、导线、电流表、滑动变阻器 ②. 见解析 ③. 见解析
【解析】
【详解】（1）[1]此题为实验探究设计实验，用到的方法主要是控制变量和转换法，所用到的实验器材有：电源、开关、导线、电流表、滑动变阻器，用这些器材组成电路。
（2）[2]实验步骤：①按电路图连接实物，如图：
②研究材料的导电性能即要控制材料的长度相同、横截面积相同（所给材料已满足），根据题中给出的条件，所以应选取长度相同的黄铜线和青铜线；③同等情况下，只有材料不同，导电性能要能观察，所以转换成电流的大小，电流表能显示出电流，所以应将黄铜线接入a、b之间，将滑动变阻器调至最大阻值处，闭合开关，调节滑动变阻器的滑片，记录电流表的示数I1；
④保持滑片P位置不变，断开开关，将青铜线接入a、b之间，闭合开关，记录电流表示数I2；
⑤为了验证结论有普遍性，应多次实验，所以改变滑片的位置，重复③④；
⑥比较I1、I2的大小。
（3）[3]若I1> I2，则黄铜导电性强；若I1< I2，则青铜导电性强；若I1= I2，则两种材料导电性能相同，所以得到的结论是：电流大的导线导电性能较好。
三、综合应用（本大题共8个小题，16、17、18小题各2分，19、20小题各4分，21小题2分，22小题4分，23小题6分，共26分）
16. 为了纪念在科学历程中做出杰出贡献的科学家，人们往往会用他们的名字命名物理量的单位。如以物理学家______的名字作为能量的单位，以物理学家欧姆的名字作为______的单位。
【答案】 ①. 焦耳 ②. 电阻
【解析】
【详解】[1][2]能量的单位是“焦耳（J）”，电阻的单位是“欧姆（）”。
17. 在家庭电路中，使用试电笔辨别火线、零线时，正确的方法如图___________所示。正确使用试电笔检测插座上插孔时氖管发光，说明被检测的插孔与___________（选填“火线”或“零线”）相连。
【答案】 ①. 乙 ②. 火线
【解析】
【详解】[1]测电笔使用时，手应与测电笔笔尾金属体接触，故图乙的使用方法正确。
[2]测电笔接触火线时，会发光，正确使用试电笔检测插座上插孔时氖管发光，说明被检测的插孔与火线相连。
18. 如图所示，这是家庭中大功率用电器的三脚插头。在材料、长度相同时，连接插头的导线应______（选填“粗”或“细”）一些更安全节能，理由是______。
【答案】 ①. 粗 ②. 见解析
【解析】
【详解】[1][2]在材料、长度相同时，导体的横截面积越大，电阻越小。根据焦耳定律，要尽量防止或减轻电热的危害，应选择较粗的即电阻小的导线作为电源线，这样产生的热量较少，更安全节能。
19. 阅读短文，回答问题：
003福建舰航母
中国人民解放军海军福建舰（简称福建舰），是中国完全自主设计建造的首艘弹射型航空母舰，采用平直通长飞行甲板，配置电磁弹射和阻拦装置，满载排水量8万余吨，如图所示。电磁弹射是指以电磁力为加速手段，在短距离内，使飞机达到或接近起飞速度实施起飞的一种发射方式。当电磁弹射的弹射车轨道与航母舰载飞机前轮接触，并处于强磁场中，弹射车内的导体通过强电流时，即可受到强大的推力，将航母舰载飞机弹出。电磁弹射不仅弹射飞机效率快，而且可以根据飞机吨位的不同，调节相对应的力的大小。电磁弹射不仅提高了起飞动力和速度，同时也增加了舰载机的数量。
（1）舰载机飞行时，喷气发动机将内能转化为______能。舰载机的喷气发动机向后喷射出高温燃气流，形成的白色气团______（选填“是”或“不是”）分子的热运动；
（2）舰载机在起飞过程中，机壳外的温度会升高，这是通过______（选填“做功”或“热传递”）的方式改变了机壳的内能；
（3）请你根据文中提供的信息，提出一个与物理知识有关的问题。（要求：不与上（1）（2）内容重复）
问题：______？
【答案】 ①. 机械 ②. 不是 ③. 做功 ④. 电磁弹射装置的工作原理是类似于电动机还是发电机
【解析】
【详解】（1）[1]舰载机飞行时，喷气发动机向后喷出高温的燃气，高温燃气对舰载机产生一个反推力，推动舰载机前进，燃气的内能转化为舰载机的机械能。
[2]舰载机的喷气发动机向后喷射出高温燃气流，形成的白色气团是高温的水蒸气液化成的小水滴，不是分子，所以不是分子的热运动。
（2）[3]舰载机在起飞过程中，与空气发生剧烈的摩擦，克服摩擦做功，机壳外的温度会升高，内能增加，是通过做功改变了机壳的内能。
（3）[4]电磁弹射是指以电磁力为加速手段，在短距离内，使飞机达到或接近起飞速度实施起飞的一种发射方式。当电磁弹射的弹射车轨道与航母舰载飞机前轮接触，并处于强磁场中，弹射车内的导体通过强电流时，即可受到强大的推力，将航母舰载飞机弹出。据此可提问：电磁弹射装置的工作原理是类似于电动机还是发电机？
20. 小梦发现在天气干燥时，羽绒服表面很容易吸附灰尘而变脏。请你运用所学的物理知识解释为什么羽绒服容易吸附灰尘？
【答案】见解析
【解析】
【详解】天气干燥时，人体及内衣与羽绒服相互摩擦起电，带电体能吸引轻小的物体，因此羽绒服容易吸附灰尘。
21. 如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线将控制灯泡的开关、灯泡和插座正确连入家庭电路。
【答案】
【解析】
【详解】灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：
温馨提示：22、23小题，解题过程要有必要的文字说明、计算公式和演算步骤，只写结果不得分。
22. 新能源汽车正逐步取代传统燃油车。某新能源油电混合动力汽车，使用燃油工作时，在平直路面匀速行驶12 km，受到的阻力是400 N。该过程燃油发动机的热机效率为30%。求解下列问题：
（1）该过程中消耗燃油的质量是多少？（）
（2）从环保角度分析，新能源汽车与普通汽车相比，有哪些优点？（写出一条即可）
【答案】（1）；（2）节能环保
【解析】
【详解】解：（1）汽车在平直路面匀速行驶，受到的牵引力和阻力是一对平衡力，牵引力
F=f=400 N
牵引力做的功
W=Fs=400 N×12×103m=4.8×106J
由得，燃油燃烧放出的热量
由得，该过程中消耗燃油的质量是
（2）新能源汽车减少了化石燃料的燃烧，与普通汽车相比，有很多优点：节能环保，污染小，噪声小，尾气排放少等。
答：（1）该过程中消耗燃油的质量是；
（2）新能源汽车与普通汽车相比，节能环保。
23. 学校在教室给同学们准备了电热饮水机，它有加热和保温两种功能（饮水机内部有两根电热丝，由机内温控开关自动切换）。某次加热时，发现饮水机内部一根电热丝烧断，只有加热挡能正常工作。正常加热7min可将满容量20℃的水加热到沸腾（在一标准大气压下），小梦从电热饮水机铭牌上得到下表中的部分参数。求解下列问题：[水的比热容为4.2×103J/(kg·℃)]
（1）请根据以上信息，在虚线框内画出此电热饮水机内部的电路图；
（2）水吸收的热量是多少？
（3）饮水机的加热效率是多少？
【答案】（1）；（2）6.72×105J；（3）80%
【解析】
【详解】解：（1）根据
可知，电压一定时，电阻越大，电功率越小。已知饮水机内有两根电热丝，断了一根加热档能正常工作，由此可得，饮水机内电路图如图所示：
只闭合S1时，电路中R1与R2串联，此时
为保温档。S1、S2都闭合时，R2被短路，电路中只有R1，功率为
为加热档。
（2）水吸收的热量为
Q吸=cmΔt=4.2×103J/(kg·℃)×2kg×(100℃-20℃)=6.72×105J
（3）饮水机加热时消耗的电能为
W=P加热t=2000W×7×60s=8.4×105J
饮水机的加热效率为
答：（1）见解析；
（2）水吸收的热量是6.72×105J；
（3）饮水机的加热效率是80%。实验次数
AB间电压UAB/V
BC间电压UBC/V
AC间电压UAC/V
1
2
3
合金
基体材料
增强材料
特性
应用
黄铜
铜
锌
易加工
仪表
青铜
铜
锡
耐磨
齿轮
容量/kg
2
额定电压/V
220
加热时的功率/W
2000
保温时的功率/W
400
