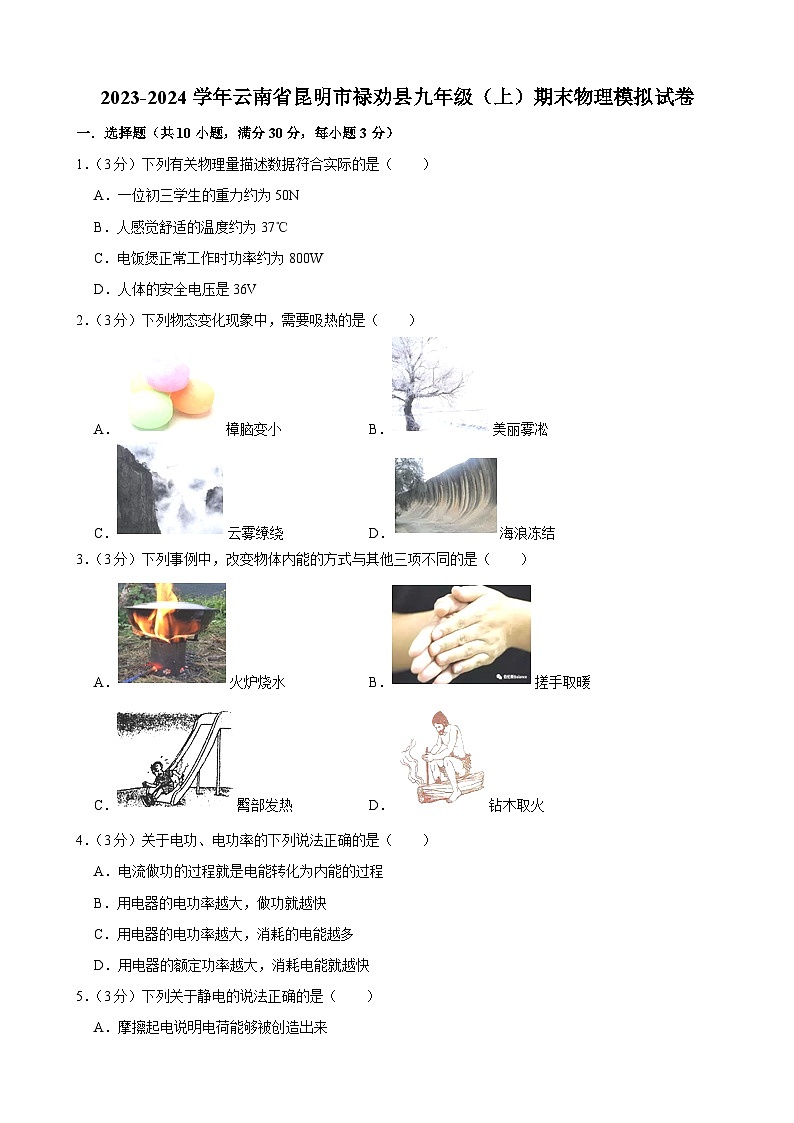

云南省昆明市禄劝县2023-2024学年九年级上学期期末物理模拟试卷

这是一份云南省昆明市禄劝县2023-2024学年九年级上学期期末物理模拟试卷，共16页。

A．一位初三学生的重力约为50N
B．人感觉舒适的温度约为37℃
C．电饭煲正常工作时功率约为800W
D．人体的安全电压是36V
2．（3分）下列物态变化现象中，需要吸热的是（ ）
A．樟脑变小B．美丽雾凇
C．云雾缭绕D．海浪冻结
3．（3分）下列事例中，改变物体内能的方式与其他三项不同的是（ ）
A．火炉烧水B．搓手取暖
C．臀部发热D．钻木取火
4．（3分）关于电功、电功率的下列说法正确的是（ ）
A．电流做功的过程就是电能转化为内能的过程
B．用电器的电功率越大，做功就越快
C．用电器的电功率越大，消耗的电能越多
D．用电器的额定功率越大，消耗电能就越快
5．（3分）下列关于静电的说法正确的是（ ）
A．摩擦起电说明电荷能够被创造出来
B．验电器是利用异种电荷相互吸引来检验物体是否带电
C．如果两个轻质小球相互吸引，它们一定带异种电荷
D．电视机屏幕容易积灰是因为带电体具有吸引轻小物体的性质

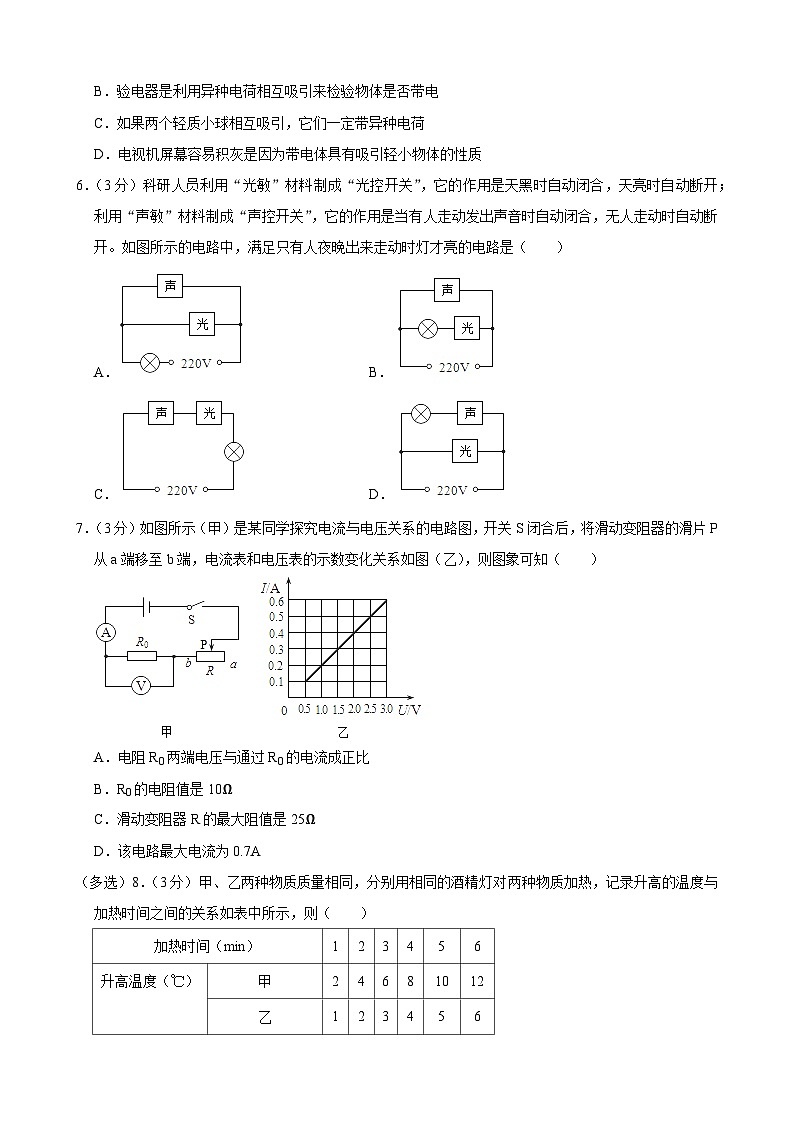

6．（3分）科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。如图所示的电路中，满足只有人夜晚出来走动时灯才亮的电路是（ ）
A．B．
C．D．
7．（3分）如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知（ ）
A．电阻R0两端电压与通过R0的电流成正比
B．R0的电阻值是10Ω
C．滑动变阻器R的最大阻值是25Ω
D．该电路最大电流为0.7A
（多选）8．（3分）甲、乙两种物质质量相同，分别用相同的酒精灯对两种物质加热，记录升高的温度与加热时间之间的关系如表中所示，则（ ）
A．甲的比热容小于乙的比热容
B．甲的比热容大于乙的比热容
C．在相同时间内，甲、乙吸收的热量相同
D．升高相同温度时，乙吸收的热量比甲多

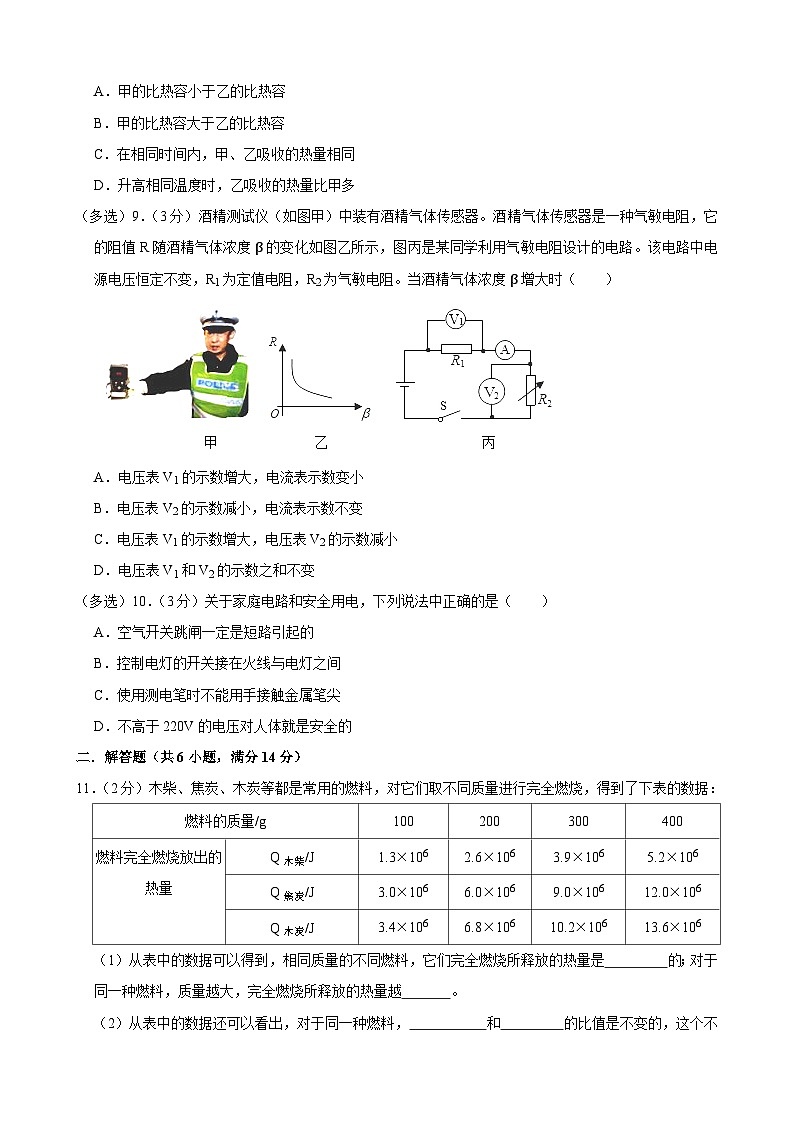

（多选）9．（3分）酒精测试仪（如图甲）中装有酒精气体传感器。酒精气体传感器是一种气敏电阻，它的阻值R随酒精气体浓度β的变化如图乙所示，图丙是某同学利用气敏电阻设计的电路。该电路中电源电压恒定不变，R1为定值电阻，R2为气敏电阻。当酒精气体浓度β增大时（ ）
A．电压表V1的示数增大，电流表示数变小
B．电压表V2的示数减小，电流表示数不变
C．电压表V1的示数增大，电压表V2的示数减小
D．电压表V1和V2的示数之和不变
（多选）10．（3分）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．空气开关跳闸一定是短路引起的
B．控制电灯的开关接在火线与电灯之间
C．使用测电笔时不能用手接触金属笔尖
D．不高于220V的电压对人体就是安全的
二．解答题（共6小题，满分14分）
11．（2分）木柴、焦炭、木炭等都是常用的燃料，对它们取不同质量进行完全燃烧，得到了下表的数据：
（1）从表中的数据可以得到，相同质量的不同燃料，它们完全燃烧所释放的热量是 的；对于同一种燃料，质量越大，完全燃烧所释放的热量越 。
（2）从表中的数据还可以看出，对于同一种燃料， 和 的比值是不变的，这个不变的比值，反映了燃料本身的一种性质，物理学中把它称之为 ，它是用来描述燃料完全燃烧时，释放热量能力大小的物理量。
（3）在烧水过程中，人们关心的是燃烧天然气所放出的热量中有多少被水吸收，为了衡量水吸收的热量在完全燃烧天然气放出的热量中所占比例，物理中引入 来描述，我们总是希望它的值越 越好。
12．（2分）近段时间，高温天气席卷了安徽省的大部分地区，如图是小华同学晚上回到家后看到放在窗台上的一支体温计，它是根据液体的 制成的，由此可知当天的最高气温为 ℃。
13．（2分）电路的三种状态：通路（即 ）：当开关 时，电路中有电流的电路。开路（即 ）： 断开，或电路中某一部分断开的电路。短路：不经过 ，直接用导线将电源两极连接起来。电源短路会损坏 。
14．（2分）某段金属导体两端电压为4V时，通过的电流是0.2A；该导体的电阻为 Ω；当该导体两端电压降为0时，电阻为 Ω。
15．（2分）标有“220V 110W”的字样的灯泡，其正常发光时电流为 A，若其两端电压为110V时，其功率为 W。
16．（4分）某科技活动小组设计了一个自动雨刮器控制系统，能使汽车挡风玻璃上的刮器随着雨量的大小，水的速度会相应地发生变化，雨停后，雨刮器自动停止工作，如图所示。图a是由一组指状平行金属线组成的雨水检测网器件，图b是自动控制系统的模拟电路。
（1）活动小组将雨水检测网接入电路，检测网未放入水中，电流表无示数，再将检测网放入雨水中，电流表有示数，表明雨水是 （选填“导体”或“绝缘体”）。他们通过观察电路中 的变化来判断电动机转速的变化，从而反映出雨刮器刮水速度的变化；
（2）将检测网竖立并缓慢浸入雨水中进行实验，分析数据可知，金属网浸入雨水中的深度越深，电流表的示数越大。这说明a、b间接入电路的电阻在 （选填“变大”或“变小”），我们知道，影响导体电阻的大小的因素有：导体的 、长度和横截面积，由此可知：a、b间接入电路的电阻变化是由导体的 变化引起的。
（3）活动小组设计的电路在无雨水时，电动机不转动，这样无法实现无雨时车窗的清洗，若要解决此问题，可对图b电路进行修改优化，请你在电路上画上你的修改。
三．作图题（共2小题，满分8分，每小题4分）
17．（4分）连好电路图。
18．（4分）按照电路图画出符号图
四．实验探究题（共4小题，满分26分）
19．（9分）在“探究水沸腾时的温度变化的特点”的实验中，两组同学在相同的环境中，用如图甲的装置分别进行实验，并根据实验数据绘制如图乙中的a、b两个图象，由图象可知：
（1）水的沸点为 ℃，在沸腾过程中水的温度不变。
（2）两组同学的实验中，水从开始加热到沸腾所用的时间相同，则他们所用水的质量的大小关系为ma mb。
（3）小明观察到沸腾前和沸腾时水中气泡上升过程中存在的两种情况，如图丙A、B，则图 是水沸腾前的情况。
20．（6分）某实验小组同学利用如图甲的电路做“探究电流大小与哪些因素有关”的实验。实验器材：电源（电压恒为6V），电流表（量程为0～0.6A）、电压表各一只，一个开关，四个定值电阻（分别为6Ω、10Ω、20Ω、30Ω），三种规格的滑动变阻器R1（20Ω，1A），R2（40Ω，1A），R3（10Ω，0.3A），导线若干。
（1）在“探究电流与电阻的关系”时，滑动变阻器除了保护电路外还有 的作用；
①闭合开关前，滑动变阻器的滑片P应移到 端（选填“A”或“B”）。
表一 电流和电阻的关系
②德德将6Ω的电阻连入电路，移动滑片，电流表的示数如图乙，此时的电流值为 A。
③断开开关，滑片位置不动，只将电路中6Ω的电阻换成10Ω的电阻，闭合开关后，应该将滑动变阻器的滑片向 （选填“左”或“右”）移动，直至电压表的示数为 V时，记录对应的电流。
④分别换上阻值为20Ω和30Ω的定值电阻进行探究，数据记录如表一所示，分析数据得到结论：当导体两端电压一定时，通过导体的电流和这段导体的电阻成反比。
⑤上述实验中，德德选用的滑动变阻器应该为 （选填“R1”、“R2”或“R3”）。
（2）小勇同学在“探究电流与电压的关系”时
①连接好电路，闭合开关，电流表有较小示数，移动滑动变阻器的滑片，发现两电表的示数都不变，出现这种现象的原因可能是 （选填“A”、“B”、“C”或“D”）。
A．电流表短路 B．R同时接了两个下方接线柱
C．定值电阻R开路 D．电压表开路
②小勇将实验所测得的数据，记录在表二，由此得出结论为：当导体的电阻一定时，通过导体的电流与这段导体两端的电压成 比。
③小勇在处理数据时发现：电压U与电流I的比值恰好等于电阻R的值。为进一步论证此发现，他提出两种收集数据的方案。
表二 电流和电压的关系
方案一：收集电阻值为6Ω的几个小组的数据；
方案二：收集电阻值不同的几个小组的数据；
你认为方案 更合理。
21．（7分）如图甲为小致做“伏安法测电阻”的实验电路。
（1）在连接电路时，开关应 。
（2）在图甲所示的电路中，闭合开关后，电压表的指针 （选填“偏转”或“不偏转”）；小致发现有一条导线连接错误，在错误的导线上打“×”，并画出正确导线，不许交叉。
（3）改正错误后再进行实验，闭合开关前，应将滑动变阻器的滑片P调至最 端（选填“左”或“右”）。
（4）某次测量中，电压表的示数为2V，电流表的示数如图乙所示，此次测得的电阻值为 Ω。
（5）实验中多次测量的目的是 。
（6）小致做完以上实验后，又利用如图丙所示的电路，测量另一个未知电阻Rx的阻值（R0是已知阻值的定值电阻）。
①只闭合开关 ，电流表的示数为I1；
②开关S1、S2都闭合后，电流表的示数为I2；
③请写出未知电阻Rx的阻值表达式：Rx＝ （用I1、I2和R0表示）。
22．（4分）有一台汽油机在一个工作循环中消耗了15g 汽油，这些汽油完全燃烧产生的热量是6.9×105J，那么它的热值是 。
五．计算题（共2小题，满分12分，每小题6分）
23．（6分）某中学为学生供应开水，用焦炭作为燃料，已知焦炭的热值是3×107J/kg，现完全燃烧了4.2kg的焦炭，放出的热量是多少？设该热量有25%被水吸收，能将多少升水从25℃加热到100℃．【c水＝4.2×103J/（kg•℃】
24．（6分）空气质量问题是当前人们关注的重点问题，某兴趣小组利用自制的空气质量监测仪对当地空气质量等级进行了测量，其空气质量等级是按照空气质量指数A划分的（如表）。用电压表显示空气质量指数，工作原理电路如图。已知电源电压U＝20V，电压表的量程为0～15V，定值电阻R0的阻值为150Ω，气敏电阻阻值R与空气质量指数A的关系为R=6A×103Ω。
（1）当通过气敏电阻的电流为0.04A时，此电路通电10s消耗多少电能？
（2）通过计算，判断电压表示数为12V时对应的空气质量等级。
（3）更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R0'的阻值应为多大？
2023-2024学年云南省昆明市禄劝县九年级（上）期末物理模拟试卷
参考答案与试题解析
一．选择题（共10小题，满分30分，每小题3分）
1．【解答】解：A、中学生体重约为500N，故A错误；
B、人感觉舒适的环境温度约为25℃，故B错误；
C、电饭煲正常工作时功率约为800W，符合实际，故C正确；
D、人体的安全电压不高于36V，故D错误。
故选：C。
2．【解答】解：
A、樟脑变小，是由固态升华成为气态，属于升华，需要吸收热量，故A符合题意；
C、凇是空气中的水蒸气遇冷凝华而成的冰晶，此过程放出热量，故B不符合题意；
B、云雾缭绕是液化现象，需要出热量，故C不符合题意；
D、海浪冻结是凝固过程，需要出热量，故D不符合题意。
故选：A。
3．【解答】解：
A、火炉烧水是通过热传递的方式改变水的内能；
BCD、搓手取暖、臀部发热、钻木取火都是克服摩擦做功使物体的内能增加，是通过做功的方式改变手、臀部、木头的内能；
可见，A选项与其它三个选项改变物体内能的方式不同。
故选：A。
4．【解答】解：A、电流做的过程就是电能转化为其他形式能的过程，不是都转化为内能，故A错误；
B、电功率反映了电流做功的快慢程度，用电器的电功率越大，做功就越快，故B正确；
C、根据公式W＝Pt可知，电流做功多少，与电功率大小和通电时间有关，所以电功率大的用电器不一定比电功率小的用电器做的功多，故C错误；
D、额定功率是指用电器在额定电压下的功率，用电器的额定功率越大，消耗电能不一定就越快，故D错误。
故选：B。
5．【解答】解：A、摩擦起电的实质是电荷的转移，没有创造电荷，故A错误；
B、验电器是检验物体是否带电的仪器，是根据“同种电荷相互排斥”的性质制成的，故B错误；
C、两个轻质小球相互吸引，则它们可能带异种电荷，也可能一个带电、另一个不带电（带电体可以吸引轻小物体），故C错误；
D、因为带电体具有吸引轻小物体的性质，所以电视机屏幕容易积灰，故D正确。
故选：D。
6．【解答】解：电路中开关控制用电器时，开关和用电器是串联的。光控开关和声控开关同时控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯泡应该是串联的，故C正确。
故选：C。
7．【解答】解：
A、因为电流随电压的变化图象为正比例函数图象，所以通过R0的电流与R0两端的电压成正比，
由于电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；
BD、当滑片位于b端时，接入电路的阻值为零，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，
由图乙可知，电源的电压U＝3.0V，电路中的最大电流Imax＝0.6A，故D错误；
由I=UR可得，R0的阻值：R0=UImax=3V0.6A=5Ω，故B错误；
C、当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，
由图乙可知，电路中的最小电流Imin＝0.1A，
由I=UR可得，电路中的总电阻：R总=UImin=3V0.1A=30Ω，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R最大＝R总﹣R0＝30Ω﹣5Ω＝25Ω，故C正确。
故选：C。
8．【解答】解：AB、甲、乙的质量相同、加热时间相同，根据Q＝cmΔt，甲升高的温度大于乙升高的温度，所以甲的比热容小于乙的比热容，故A正确，B错误。
CD、酒精灯相同，相同时间内，放出的热量相同，甲、乙吸收的热量相同，故C正确。
甲、乙质量相同，升高相同的温度，根据Q＝cmΔt，乙的比热容大，乙吸收热量多，故D正确。
故选：ACD。
9．【解答】解：由图丙可知两电阻串联，电压表V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测电路中的电流；
由图乙可知，随酒精气体浓度的增大，气敏电阻的阻值减小；
ABC、酒精气体浓度β增大时，气敏电阻的阻值变小，总电阻变小，根据公式I=UR可知，电路中的电流变大，即电流表示数变大；电路中的电流变大，根据公式U＝IR可知，电阻R1两端的电压变大，即电压表V1的示数增大；根据串联电路的电压关系可知，R2两端的电压变小，即电压表V2的示数减小，故AB错误，C正确；
D、电压表V1和V2的示数之和为电源电压，保持不变，故D正确。
故选：CD。
10．【解答】解：
A、家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故A错误；
B、家庭电路中，控制各个灯具的开关都应安装火线上，断开开关，保证用电安全，故B正确；
C、使用测电笔时，应让手与笔尾的金属体接触，不能用手接触金属笔尖，故C正确；
D、不高于36V的电压对人体是安全的，故D错误。
故选：BC。
二．解答题（共6小题，满分14分）
11．【解答】解：
（1）由表格中数据可知，完全燃烧质量相同的木材、焦炭、木炭放出的热量不同；对于同一种燃料，质量越大，完全燃烧所释放的热量越多；
（2）对于同一种燃料，完全燃烧放出的热量与燃料的质量成正比，即放出热量与质量的比值不变；物理学中用热值表示燃料的这一特性；
（3）为了衡量水吸收的热量在完全燃烧天然气放出的热量中所占比例，物理中引入的是热效率的概念，能量损失越少，热效率越高，便能节约能源，减小对环境的破坏。
故答案为：（1）不同；多；（2）放出热量；质量；热值；（3）热效率；高。
12．【解答】解：温度计是根据液体热胀冷缩的规律制成的，由图可知，体温计的分度值为0.1℃，则示数为38.5℃。
故答案为：热胀冷缩；38.5。
13．【解答】解：通路：处处连通的电路叫通路，通路时，有电流通过用电器，用电器工作；
断路：断开的电路叫断路或开路。断路时，没有电流通过用电器，用电器不工作；
造成断路的情况有：开关没闭合、连接处接触不良、导线断开、用电器损坏等；
短路：不经过用电器而直接将电源两极连接的电路叫短路，电源短路会损坏电源，电源短路时，电路中有强大的电流通过，可能烧毁电源和导线，甚至引起火灾，因此绝对不允许发生电源短路。
故答案为：处处连通的电路；闭合；断路；当开关；用电器；电源。
14．【解答】解：由I=UR可知，导体的电阻：
R=UI=4V0.2A=20Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当该导体两端电压降为0时，导体的电阻仍为20Ω不变。
故答案为：20；20。
15．【解答】解：灯泡正常发光时的电压为220V，功率为110W，
根据P＝UI可得，灯泡正常发光时的电流：
I=PU=110W220V=0.5A，
根据欧姆定律可得，灯泡的电阻：
R=UI=220V0.5A=440Ω，
若其两端电压为110V时，灯泡的功率：
P实际=U实际2R=(110V)2440W=27.5W。
故答案为：0.5；27.5。
16．【解答】解：（1）由题意将ab接入图乙电路时电流表无示数，向容器中逐渐加入雨水，电流表有示数，可知雨水是导体；
通过观察电路中的电流表示数（电流）来判断变化电动机转速的变化，电流越大，转速越快；
（2）根据欧姆定律R=UI可知，在电压一定时，电流表的示数增大时，电路中电阻减小，这说明a、b间接入电路的电阻在变小；影响导体电阻大小的因素有导体的材料、长度、横截面积，另外还与温度有关；根据题意可知：a、b间接入电路的电阻变化是由导体的横截面积变化引起的。
（3）在检测网处并联一个开关，可以实现在无雨水时电动机可以工作，如图所示。
故答案为：（1）导体；电流表示数；（2）变小；材料；横截面积；（3）如上图所示。
三．作图题（共2小题，满分8分，每小题4分）
17．【解答】解：
灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，保险丝接在火线上。如图所示：
18．【解答】解：
根据实物图可知，电流从正极出发，开始分支，一支经灯泡L1，开关S1，另一支经灯泡L2，然后汇合到S，一起回到电源的负极。如图所示：
四．实验探究题（共4小题，满分26分）
19．【解答】解：（1）液体沸腾时不断吸收热量，温度保持不变，这个不变的温度是液体的沸点，图中所示水的沸点是98℃，水沸腾的特点是吸收热量，但温度不变；
（2）由图乙知a的初温比b的初温高，a、b同时沸腾，说明吸收的热量相同，a升高的温度低，根据Q＝cmΔt知，说明a的质量大；
（3）沸腾前，上层的水温度较低，上升的气泡遇低温液化，气泡减小，而沸腾时水温上下一致，气泡会越来越大，所以A是沸腾时的情况，B是沸腾前的情况。
故答案为：（1）98；（2）大于；（3）B。
20．【解答】解：
（1）在“探究电流与电阻的关系”时，要控制电阻的电压不变，故滑动变阻器除了保护电路外还有控制电阻的电压不变的作用；
①闭合开关前，滑动变阻器的滑片P应移到阻值最大处的B端；
②德德将6Ω的电阻连入电路，移动滑片，电流表的示数如图乙，由表一数据知，电流表选用小量程，分度值为0.02A，此时的电流值为0.5A；
③由欧姆定律，电阻的电压为：
U＝IR＝0.5A×6Ω＝3V；
根据串联分压原理可知，将定值电阻由6Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，
直至电压表的示数为 3V时，记录对应的电流；
⑤由表一数据第4组数据，根据串联电路的规律及欧姆定律，变阻器连入电路的电阻：
R滑=UI4−R4=6V0.1A−30Ω＝30Ω＞20Ω，故上述实验中，德德选用的滑动变阻器应该为R2；
（2）小勇同学在“探究电流与电压的关系”时
①连接好电路，闭合开关，电流表有较小示数，电路中的电阻较大，移动滑动变阻器的滑片，发现两电表的示数都不变，则说明变阻没有了变阻的作用，故出现这种现象的原因可能是同时接了两个下方接线柱，选B；
②根据表二数据，电压为原来的几倍，电流也为原来的几倍，由此得出结论为：当导体的电阻一定时，通过导体的电流与这段导体两端的电压成正比；
③如果实验只是用同一种电阻做，则实验得到的数据具有特殊性，使得结论不具有普遍性，因此实验方案二比较好。
故答案为：（1）控制电阻的电压不变；①B；②0.5；③右；3；⑤R2；（2）①B；②正；③二。
21．【解答】解：
（1）连接电路时，为保护电路，开关应处于断开状态；
（2）由图甲可知，电阻和电压表被短路，故闭合开关后，电压表的指针不偏转；
由题意可知，电阻应与电流表串联，电压表与电阻并联，且电流从电表的正接线柱流入、负接线柱流出，所以错误的是导线2，改正方法如下图所示：
（3）改正错误后再进行实验，闭合开关前应将滑动变阻器的滑片P移到阻值最大处，即图甲中滑动变阻的最左端；
（4）排除故障后，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2V，电流表示数如图乙所示，电流表选用的是小量程，分度值为0.02A，示数为0.2A，由欧姆定律I=UR得此次测得的电阻值为：
R=UI=2V0.2A=10Ω
（5）实验中多次测量的目的是可以求平均值减小误差；
（6）①只闭合开关S1，两电阻串联，电流表的示数为I1，则电源电压为：
U＝I1（Rx+R0）
②开关S1、S2都闭合后，Rx被短路，电流表的示数为I2，则电源电压为：
U＝I2R0
③根据电源电压相等得：
I1（Rx+R0）＝I2R0
解得未知电阻的阻值为：Rx=I2R0I1−R0。
故答案为：（1）断开；（2）不偏转；如上图所示；（3）左；（4）10；（5）求平均值减小误差；（6）①S1；②I2R0I1−R0。
22．【解答】解：已知m＝15g＝0.015kg，
由Q放＝qm可得，汽油的热值为：
q=Q放m=6.9×105J0.015kg=4.6×107J/kg；
故答案为：4.6×107J/kg。
五．计算题（共2小题，满分12分，每小题6分）
23．【解答】解：
（1）焦炭完全燃烧放出的热量：
Q放＝mq＝4.2kg×3×107J/kg＝1.26×108J；
（2）由题知，水吸收的热量：
Q吸＝25%×Q放＝25%×1.26×108J＝3.15×107J；
由Q吸＝cm（t﹣t0）得水的质量：
m水=Q吸c△t=3.15×107J4.2×103J/(kg⋅℃)×(100℃−25℃)=100kg；
（3）由ρ=mV得水的体积：
V水=m水ρ水=100kg1×103kg/m3=0.1m3＝100dm3＝100L。
答：完全燃烧了4.2kg的焦炭，放出的热量是1.26×108J；设该热量有25%被水吸收，能将100升水从25℃加热到100℃。
24．【解答】解：（1）当通过气敏电阻的电流为0.04A时，此电路通电10s消耗的电能：W＝UIt＝20V×0.04A×10s＝8J；
（2）由图可知，R0与R串联，电压表测R0两端的电压；
当电压表示数为U0＝12V时，通过R0的电流：I0=U0R0=12V150Ω=0.08A，
根据串联电路的电流特点可知，通过气敏电阻R的电流：IR＝I0＝0.08A，
根据串联电路的电压特点可知，气敏电阻R两端的电压：UR＝U﹣U0＝20V﹣12V＝8V，
由I=UR可知，气敏电阻的阻值：R=URIR=8V0.08A=100Ω，
由R=6A×103Ω可知，空气质量指数A′=6100Ω×103Ω=60，
由表格可知，此时空气质量等级为良；
（3）由R=6A×103Ω可知，当空气质量指数A＝400时，气敏电阻的阻值R′=6400×103Ω=15Ω，
此时电压表示数最大为15V，根据串联电路的电压特点可知，气敏电阻R两端的电压：UR′＝U﹣U0′＝20V﹣15V＝5V，
通过气敏电阻R的电流：IR′=UR′R′=5V15Ω=13A，
根据串联电路的电流特点可知，通过定值电阻的电流I0′＝IR′=13A，
由I=UR可知，更换后的定值电阻R0'的阻值：R0′=U0′I0′=15V13A=45Ω。
答：（1）当通过气敏电阻的电流为0.04A时，此电路通电10s消耗的电能为8J；
（2）电压表示数为12V时对应的空气质量等级为良；
（3）更换后的定值电阻R0'的阻值应为45Ω。加热时间（min）
1
2
3
4
5
6
升高温度（℃）
甲
2
4
6
8
10
12
乙
1
2
3
4
5
6
燃料的质量/g
100
200
300
400
燃料完全燃烧放出的热量
Q木柴/J
1.3×106
2.6×106
3.9×106
5.2×106
Q焦炭/J
3.0×106
6.0×106
9.0×106
12.0×106
Q木炭/J
3.4×106
6.8×106
10.2×106
13.6×106
实验序号
1
2
3
4
R/Ω
6
10
20
30
I/A
0.30
0.15
0.10
实验序号
1
2
3
U/V
0.6
1.2
1.8
I/A
0.1
0.2
0.3
空气质量指数A
0～50
51～100
101～150
151～200
201～300
＞300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染
