高三物理二轮复习（通用版）：专练常考图像类题目专练 word版含解析

这是一份高三物理二轮复习（通用版）：专练常考图像类题目专练 word版含解析，共6页。

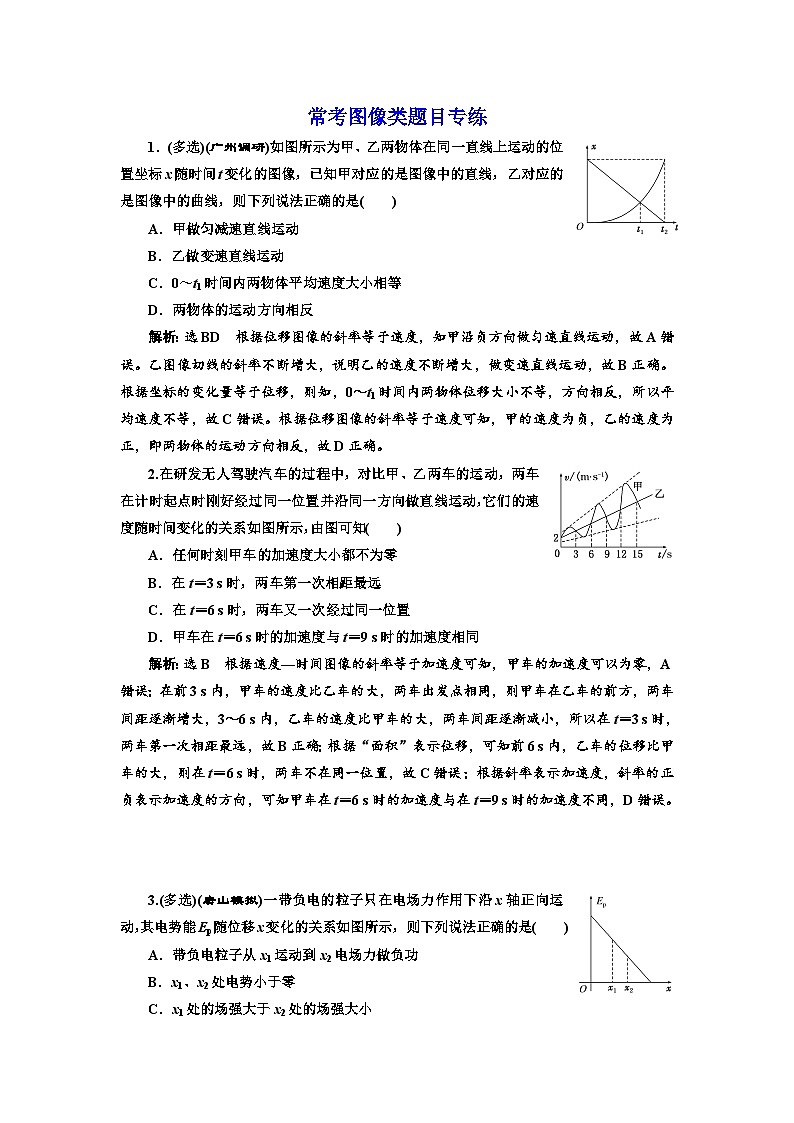

A．甲做匀减速直线运动
B．乙做变速直线运动
C．0～t1时间内两物体平均速度大小相等
D．两物体的运动方向相反
解析：选BD 根据位移图像的斜率等于速度，知甲沿负方向做匀速直线运动，故A错误。乙图像切线的斜率不断增大，说明乙的速度不断增大，做变速直线运动，故B正确。根据坐标的变化量等于位移，则知，0～t1时间内两物体位移大小不等，方向相反，所以平均速度不等，故C错误。根据位移图像的斜率等于速度可知，甲的速度为负，乙的速度为正，即两物体的运动方向相反，故D正确。
2.在研发无人驾驶汽车的过程中，对比甲、乙两车的运动，两车在计时起点时刚好经过同一位置并沿同一方向做直线运动，它们的速度随时间变化的关系如图所示，由图可知( )
A．任何时刻甲车的加速度大小都不为零
B．在t＝3 s时，两车第一次相距最远
C．在t＝6 s时，两车又一次经过同一位置
D．甲车在t＝6 s时的加速度与t＝9 s时的加速度相同
解析：选B 根据速度—时间图像的斜率等于加速度可知，甲车的加速度可以为零，A错误；在前3 s内，甲车的速度比乙车的大，两车出发点相同，则甲车在乙车的前方，两车间距逐渐增大，3～6 s内，乙车的速度比甲车的大，两车间距逐渐减小，所以在t＝3 s时，两车第一次相距最远，故B正确；根据“面积”表示位移，可知前6 s内，乙车的位移比甲车的大，则在t＝6 s时，两车不在同一位置，故C错误；根据斜率表示加速度，斜率的正负表示加速度的方向，可知甲车在t＝6 s时的加速度与在t＝9 s时的加速度不同，D错误。
3.(多选)(唐山模拟)一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能Ep随位移x变化的关系如图所示，则下列说法正确的是( )
A．带负电粒子从x1运动到x2电场力做负功
B．x1、x2处电势小于零
C．x1处的场强大于x2处的场强大小
D．x1处的电势比x2处的电势低

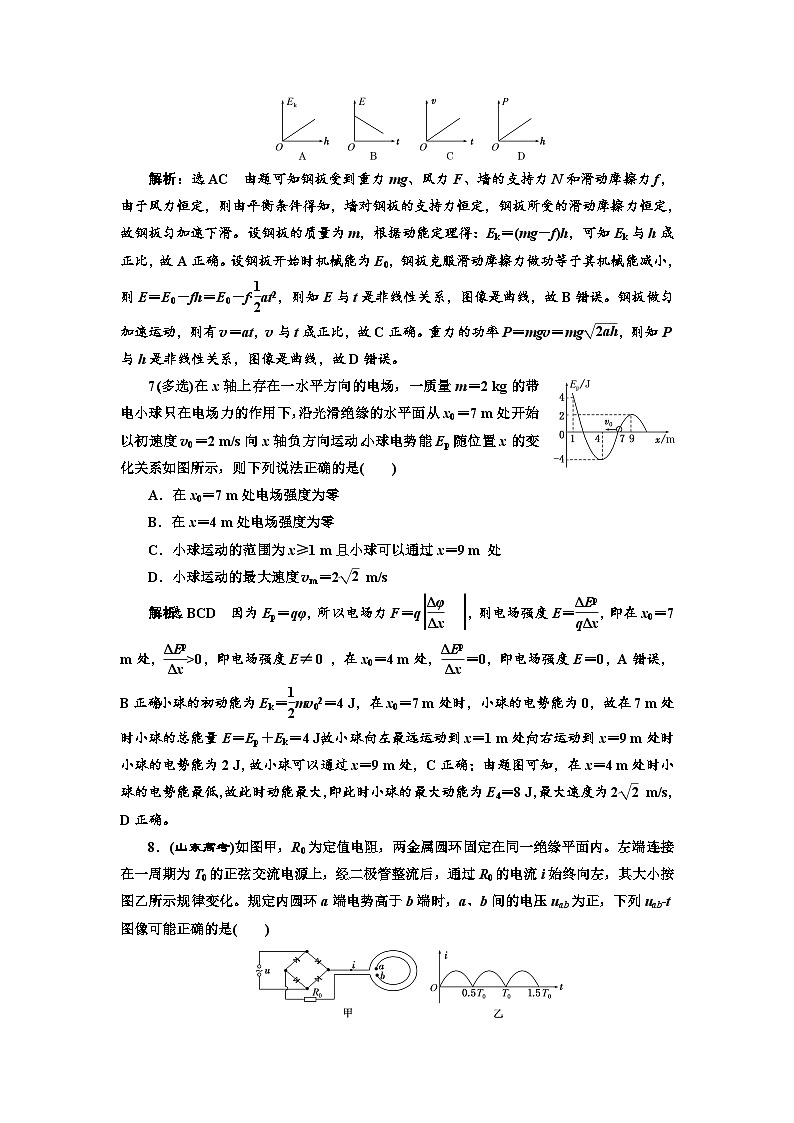

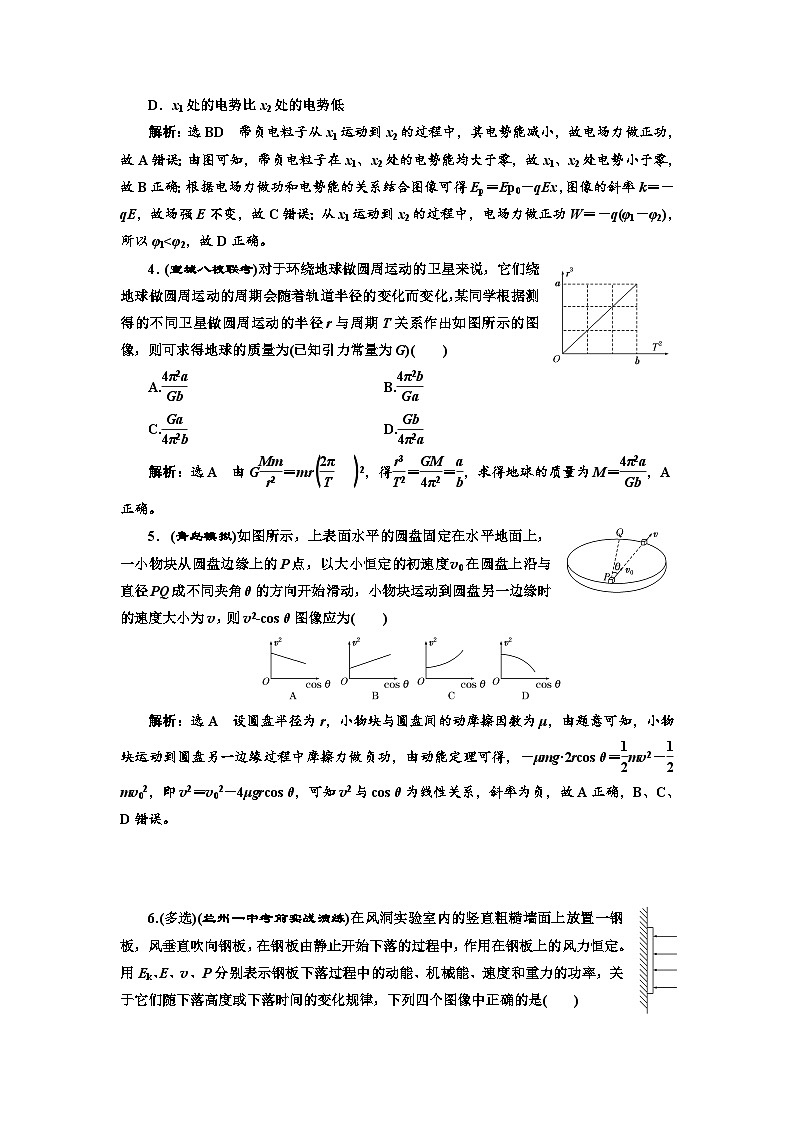

解析：选BD 带负电粒子从x1运动到x2的过程中，其电势能减小，故电场力做正功，故A错误；由图可知，带负电粒子在x1、x2处的电势能均大于零，故x1、x2处电势小于零，故B正确；根据电场力做功和电势能的关系结合图像可得Ep＝Ep0－qEx，图像的斜率k＝－qE，故场强E不变，故C错误；从x1运动到x2的过程中，电场力做正功W＝－q(φ1－φ2)，所以φ10，即电场强度E≠ 0 ，在x0＝4 m处，eq \f(ΔEp,Δx)＝0，即电场强度E＝0，A错误，B正确；小球的初动能为Ek＝eq \f(1,2)mv02＝4 J，在x0＝7 m处时，小球的电势能为0，故在7 m处时小球的总能量E＝Ep＋Ek＝4 J，故小球向左最远运动到x＝1 m处，向右运动到x＝9 m处时小球的电势能为2 J，故小球可以通过x＝9 m处，C正确；由题图可知，在x＝4 m处时小球的电势能最低，故此时动能最大，即此时小球的最大动能为E4＝8 J，最大速度为2eq \r(2) m/s，D正确。
8．(山东高考)如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内。左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化。规定内圆环a端电势高于b端时，a、b间的电压uab为正，下列uab­t图像可能正确的是( )
解析：选C 由题图乙知，0～0.25T0，外圆环电流逐渐增大且eq \f(Δi,Δt)逐渐减小，根据安培定则，外圆环内部磁场方向垂直纸面向里，磁场逐渐增强且eq \f(ΔB,Δt)逐渐减小，根据楞次定律知内圆环a端电势高，所以uab＞0，根据法拉第电磁感应定律uab＝eq \f(ΔΦ,Δt)＝eq \f(ΔBS,Δt)知，uab逐渐减小；t＝0.25T0时，eq \f(Δi,Δt)＝0，所以eq \f(ΔB,Δt)＝0，uab＝0；同理可知0.25T0＜t＜0.5T0时，uab＜0，且|uab|逐渐增大；0.5T0～T0内重复0～0.5T0的变化规律。故选项C正确。
9.(多选)(日照联考)如图所示，导体棒沿两平行金属导轨从图中位置以速度v向右匀速通过一正方形abcd磁场区域，ac垂直于导轨且平行于导体棒，ac右侧的磁感应强度是左侧的2倍且方向相反，导轨和导体棒的电阻均不计，下列关于导体棒中感应电流和所受安培力随时间变化的图像正确的是(规定电流从M经R到N为正方向，安培力向左为正方向)( )
解析：选AC 导体棒在左半区域时，根据右手定则，通过棒的电流方向向上，电流从M经R到N为正值，且逐渐变大，导体棒在右半区域时，根据右手定则，通过棒的电流方向向下，电流为负值，且逐渐减小，且满足经过分界线时感应电流大小突然加倍，A正确，B错误；第一段时间内安培力大小F＝BIL∝L2，第二段时间内F＝2BIL∝L2，C正确，D错误。
10．(南平质检)如图所示，a为静止在地球赤道上的物体，b为近地卫星，c为同步卫星，d为高空探测卫星，a向为他们的向心加速度，r为它们到地心的距离，T为周期，l、θ分别为相同时间内转过的弧长和转过的圆心角，则下列图像正确的是( )
解析：选C 对b、c、d三颗卫星：eq \f(GMm,r2)＝meq \f(v2,r)＝mω2r＝meq \f(4π2,T2)·r＝ma向，可得：v＝ eq \r(\f(GM,r))，ω＝eq \r(\f(GM,r3))，T＝eq \r(\f(4π2r3,GM))，a向＝eq \f(GM,r2)，但因c为同步卫星，Ta＝Tc，B错误；aa
