2022—2023学年度江苏省南京市金陵中学高一（下）期末物理试题

这是一份2022—2023学年度江苏省南京市金陵中学高一（下）期末物理试题，文件包含精品解析江苏省南京市金陵中学高一下期末物理试题原卷版docx、精品解析江苏省南京市金陵中学高一下期末物理试题解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。

一、选择题（共16小题，共48分，每小题只有一个符合题意的选项）

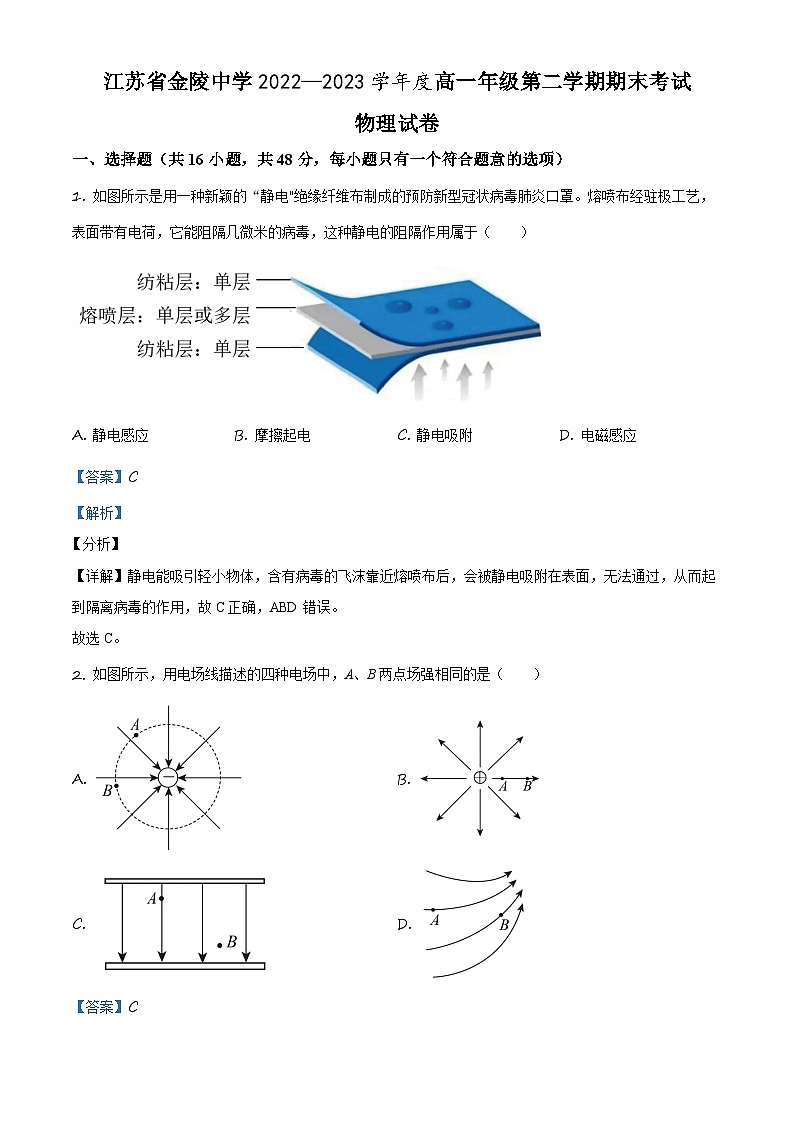

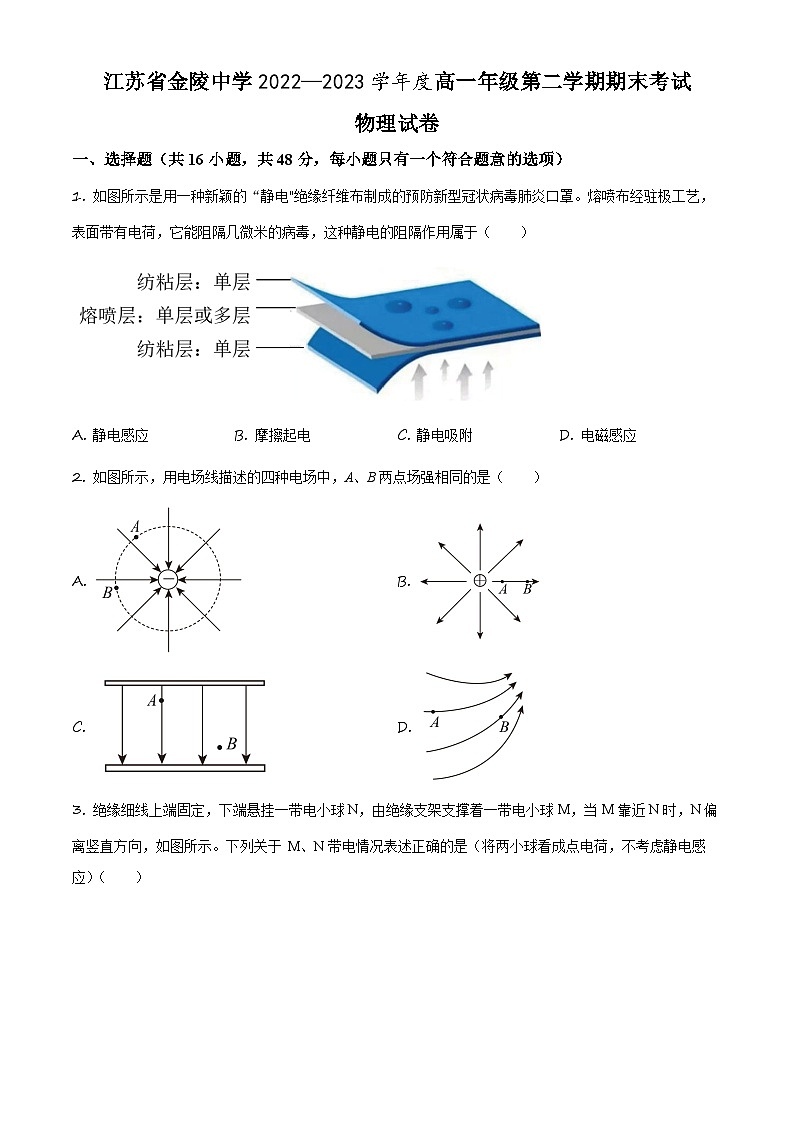

1. 如图所示是用一种新颖的“静电"绝缘纤维布制成的预防新型冠状病毒肺炎口罩。熔喷布经驻极工艺，表面带有电荷，它能阻隔几微米的病毒，这种静电的阻隔作用属于（ ）
A. 静电感应B. 摩擦起电C. 静电吸附D. 电磁感应
2. 如图所示，用电场线描述的四种电场中，A、B两点场强相同的是（ ）
A. B.
C. D.

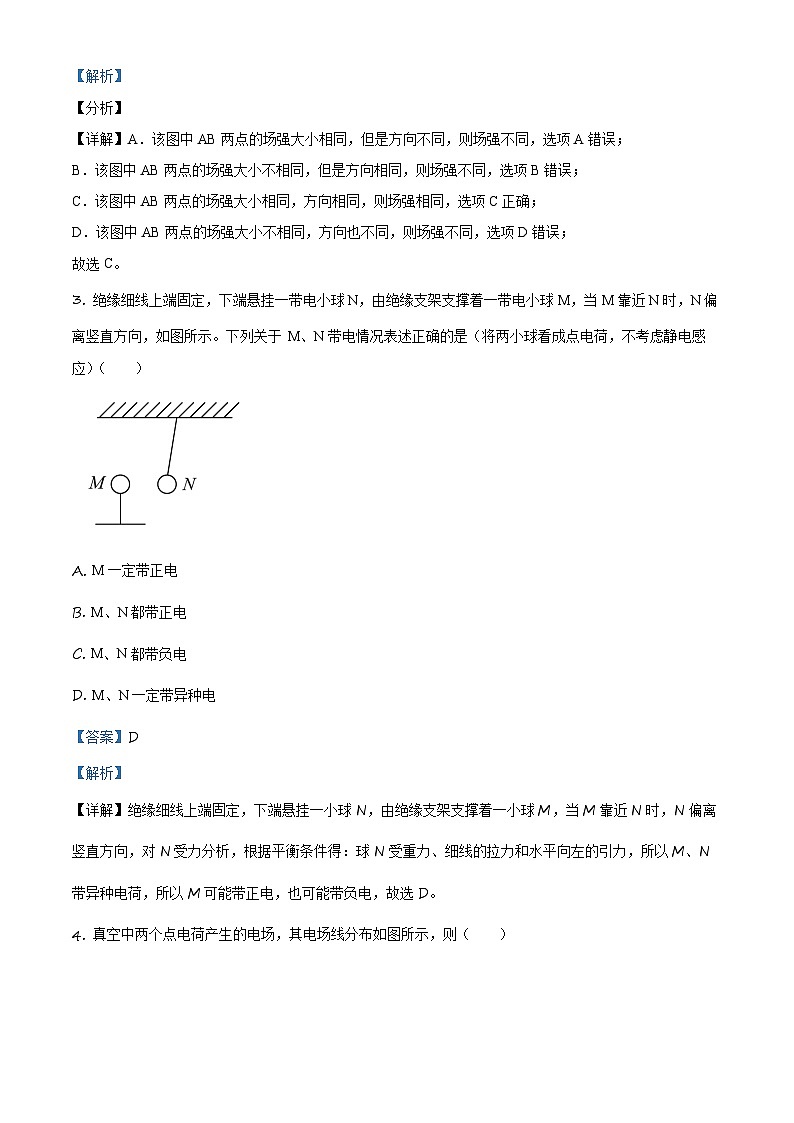

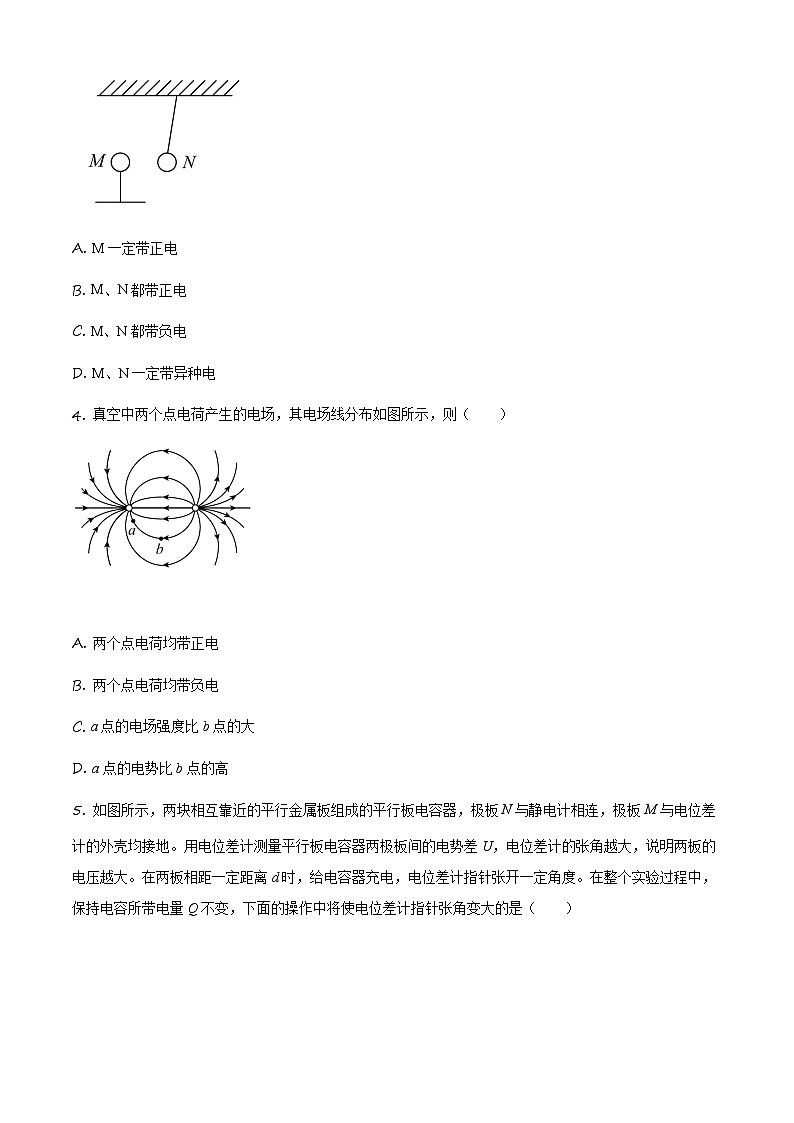

3. 绝缘细线上端固定，下端悬挂一带电小球N，由绝缘支架支撑着一带电小球M，当M靠近N时，N偏离竖直方向，如图所示。下列关于 M、N带电情况表述正确的是（将两小球看成点电荷，不考虑静电感应）（ ）
A. M一定带正电
B. M、N都带正电
C. M、N都带负电
D. M、N一定带异种电

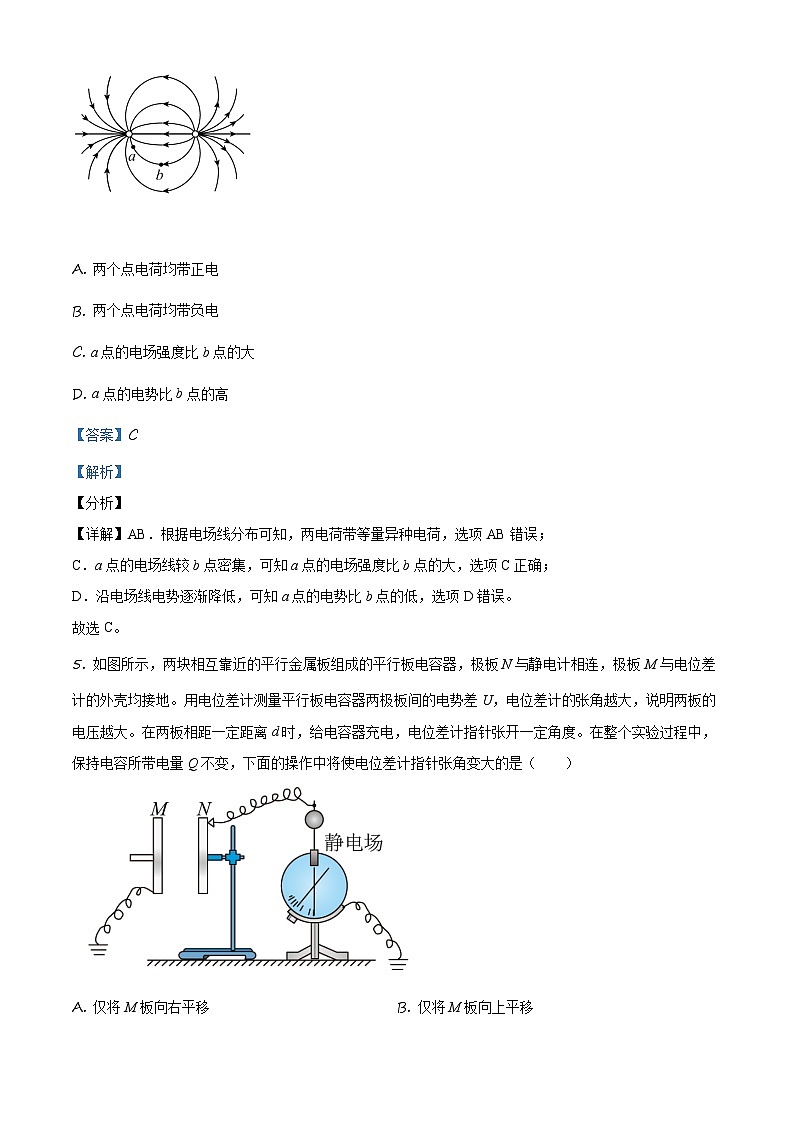

4. 真空中两个点电荷产生的电场，其电场线分布如图所示，则（ ）
A. 两个点电荷均带正电
B. 两个点电荷均带负电
C. a点的电场强度比b点的大
D. a点的电势比b点的高

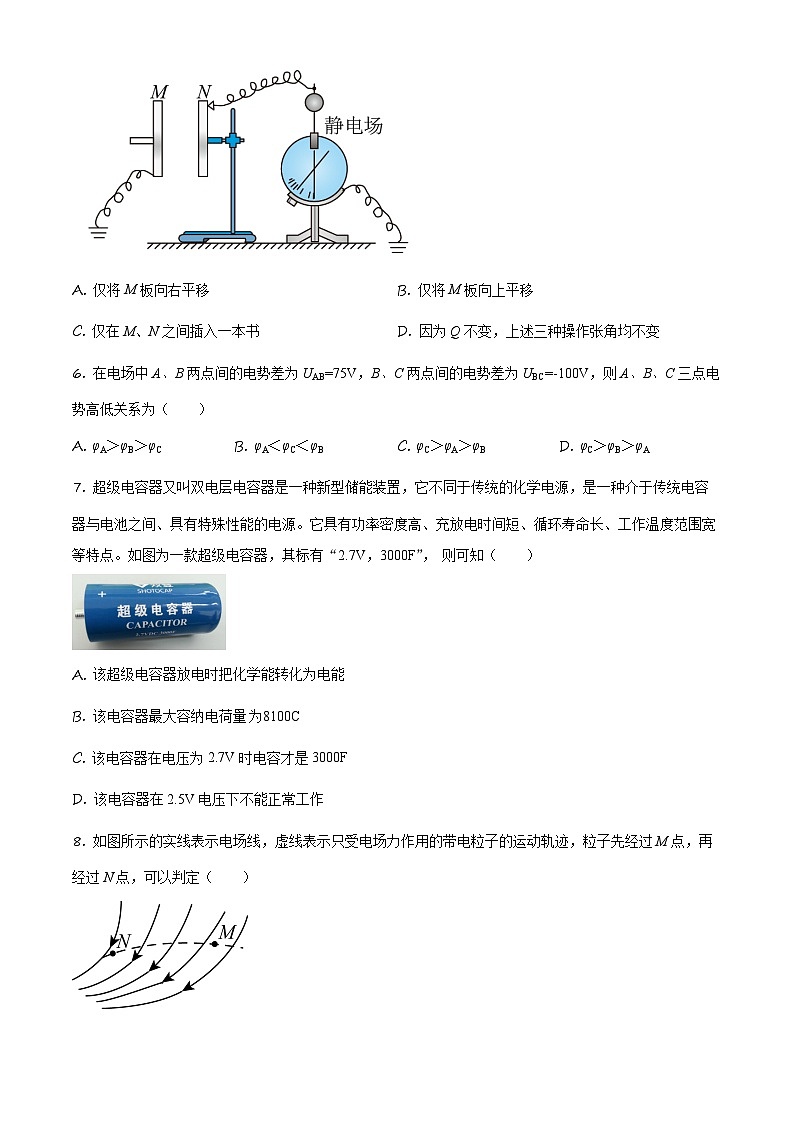

5. 如图所示，两块相互靠近的平行金属板组成的平行板电容器，极板N与静电计相连，极板M与电位差计的外壳均接地。用电位差计测量平行板电容器两极板间的电势差U，电位差计的张角越大，说明两板的电压越大。在两板相距一定距离d时，给电容器充电，电位差计指针张开一定角度。在整个实验过程中，保持电容所带电量Q不变，下面的操作中将使电位差计指针张角变大的是（ ）
A. 仅将M板向右平移B. 仅将M板向上平移
C. 仅在M、N之间插入一本书D. 因为Q不变，上述三种操作张角均不变
6. 在电场中A、B两点间的电势差为UAB=75V，B、C两点间的电势差为UBC=-100V，则A、B、C三点电势高低关系为（ ）
A. φA＞φB＞φCB. φA＜φC＜φBC. φC＞φA＞φBD. φC＞φB＞φA
7. 超级电容器又叫双电层电容器是一种新型储能装置，它不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源。它具有功率密度高、充放电时间短、循环寿命长、工作温度范围宽等特点。如图为一款超级电容器，其标有“2.7V，3000F”， 则可知（ ）
A. 该超级电容器放电时把化学能转化为电能
B. 该电容器最大容纳电荷量8100C
C. 该电容器在电压为2.7V时电容才是3000F
D. 该电容器在2.5V电压下不能正常工作
8. 如图所示的实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定（ ）
A. 该带电粒子带负电B. M点的电势小于N点的电势
C. M点电场强度大于N点的电场强度D. M点的电势能大于N点的电势能
9. 如图，电阻R1、R2串联接入电路，已知U1：U2＝1：2，则R1：R2为（ ）
A. 1：2B. 2：1C. 1：1D. 1：4
10. 电位器是变阻器的一种。如图所示，如果把电位器与灯泡串联起来，利用它改变灯泡的亮度，则下列说法正确的是（ ）
A. 连接A、B，使滑动触头顺时针转动，灯泡变暗
B. 连接A、C，使滑动触头逆时针转动，灯泡变亮
C. 连接A、C，使滑动触头顺时针转动，灯泡变暗
D. 连接B、C，使滑动触头顺时针转动，灯泡变暗
11. 如图所示的电路中，电阻，断开S后，理想电压表的读数为5V；闭合S后，理想电压表的读数为4V，则电源的内阻r为（ ）
A. 1ΩB. 2ΩC. 3ΩD. 4Ω
12. 如图，电源内阻不能忽略，A、B两灯电阻相同，当滑动变阻器的滑动端P向上滑动时（ ）
A. 通过电源的电流增大
B. 电阻R中的电流增大
C. 电灯A将变亮一些
D. 电灯B将变暗一些
13. 在x轴上A、B两点处分别有点电荷Q1和Q2，A、B之间连线上各点电势如图所示，取无穷远处电势为零，从图中可以看出（ ）
A. Q1和Q2可能是同种电荷
B. P点的电场强度为零
C. AP间与PB间的电场强度方向相同，均为x正方向
D. 负电荷在PB间的电势能小于零
14. 家用电热水器，在使用时具有漏电危险，当发生漏电时，电流会经过水管中的水与人体相连从而发生意外事故。“隔电墙”可以在一定程度上保护人体的安全，其装置如图（1），其内部结构是一个螺旋状的绝缘管道，结构如图（2），它实则上是将水管的水道变得更细更长，安装位置如图（3）。下列分析正确的是（ ）
A. 漏电时“隔电墙”能完全隔断电流
B. “隔电墙”是靠减小水流速度来减小电流而保护人体安全
C. “隔电墙”是通过增加管道中水的电阻率来保护人体安全的
D. “隔电墙”是通过增加管道中水的电阻来减小电流从而保护人体安全
15. 如图所示为一个多量程多用电表的简化电路图。单刀多掷开关S可以与不同接点连接。下列说法正确的是（ ）
A. 当S接1或2时为直流电压档，接1时量程较大
B. 当S接1或2时为直流电流档，接2时量程较小
C. 当S接3或4时为直流电流档，接3时量程较大
D. 当S接5或6时直流电压档，接6时量程较小
16. 如图所示，水平放置的平行板电容器充电后与电源断开，带电微粒沿着上极板水平射入电场，恰好从下极板右边缘飞出电场，带电微粒电势能变化量为ΔE1。若保持上极板不动，将下极板下移少许，该带电微粒仍以相同的速度从原处射入电场，带电微粒在电场中电势能变化量为ΔE2。下列分析正确的是（不计重力作用）（ ）
A. 电容变小，两极板间电压变大，两极板间场强变小
B. 电量不变，两极板间电压不变，即ΔE1=ΔE2
C. 电容变小，电场强度不变，电压增大，即ΔE1<ΔE2
D. 电量不变，两极板间的电场强度不变，粒子的运动情况不变，即ΔE1=ΔE2
二、非选择题（6题53分，第19~22题请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。）
17. 某同学在一次测电阻率的实验中，用一根长为L的导体进行试验，测得电流表（量程3A）、电压表（量程15V）的示数如图所示，则电流表的示数为I=_______A，电压表的示数为U=_______V，螺旋测微器的读数D（直径）为________mm。电阻率表达式：_______（用题中字母表示）。
18. 某同学想测某电源的电动势与内阻。
（1）为了粗略测定电源的电动势与内阻，该同学用下列方法 ：
①用多用电表电压档直接测量电源两极间的输出电压；
②用多用电表的电阻档直接测量两极间的内阻；
你认为以上测量中不妥的是：___________（填序号）。
（2）为了精确测定这个电源的电动势和内阻，该同学用伏安法测电源电动势与内阻，调节变阻器的阻值，记录下电压表和电流表的示数，并在方格纸上建立了U­-I坐标，根据实验数据画出了坐标点，如图所示。请你完成U­-I图线___________，并由图线求出电源的电动势E=___________V，内阻r=___________Ω。请根据以上数据，尽量减小测量误差，请在图中完成电路的所有连线。（ ）
（3）由于电压表和电流表内阻的影响不可忽略，则采用此测量电路所测得的电动势与实际值相比___________，测得的内阻与实际值相比___________（选填“偏大”“偏小”或“相同”）。
19. 如图所示的匀强电场中，有a、b、c三点，ab间距离Lab=8cm，bc间距离Lbc=14cm，其中ab沿电场方向，bc和电场方向成60°角。一个所带电量q=-4×10-8C的负电荷从a点移到b点克服电场力做功为1.2×10-6J，求：
(1) a、b间的电势差和匀强电场的电场强度；
(2)电荷从b点移到c点，电场力所做的功。
20. 如图所示电路中，已知电源的电动势E=6V，内阻r=1Ω，电阻R=2Ω。闭合开关S，则
（1）流过电阻R的电流I为多少？
（2）电阻R消耗的电功率是多少？
21. 如图所示，甲图中变阻器的滑片从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如乙图中的AC、BC两直线所示．不考虑电表对电路的影响．
（1）定值电阻R0，变阻器的总电阻R分别为多少？
（2）求出电源的电动势和内阻．
22. 如图所示，在距离某平面高2h处有一抛出位置P，在距P的水平距离为处有一光滑竖直挡板AB，A端距该水平面距离为，A端上方整个区域内加有水平向左的匀强电场；B端与半径为的的光滑圆轨道BC连接一带电量大小为，质量为的小滑块，以某一初速度从P点水平抛出，恰好能从AB挡板的右侧沿ABCD路径运动到D点而静止请完成下列问题
（1）求出所加匀强电场的场强大小？
（2）当滑块刚运动到C点时，求出对圆轨道的压力？
