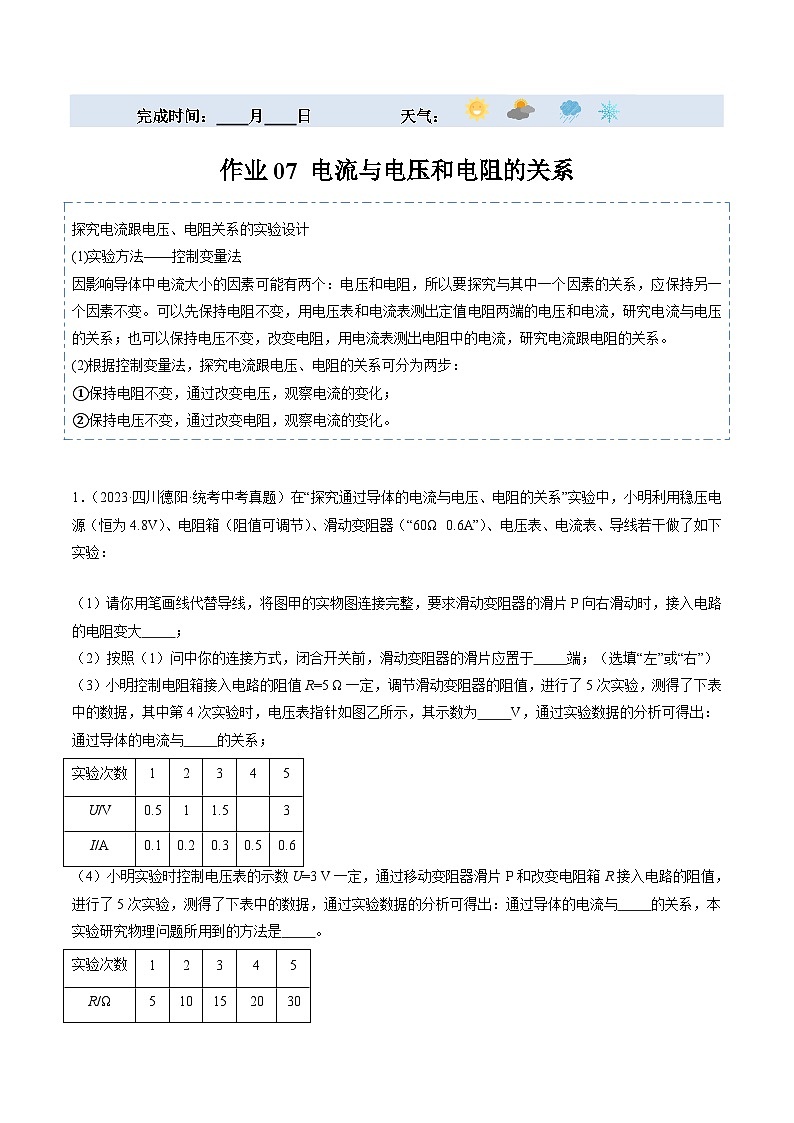

探究电流跟电压、电阻关系的实验设计
(1)实验方法——控制变量法
因影响导体中电流大小的因素可能有两个：电压和电阻，所以要探究与其中一个因素的关系，应保持另一个因素不变。可以先保持电阻不变，用电压表和电流表测出定值电阻两端的电压和电流，研究电流与电压的关系；也可以保持电压不变，改变电阻，用电流表测出电阻中的电流，研究电流跟电阻的关系。
(2)根据控制变量法，探究电流跟电压、电阻的关系可分为两步：
①保持电阻不变，通过改变电压，观察电流的变化；
②保持电压不变，通过改变电阻，观察电流的变化。
1．（2023·四川德阳·统考中考真题）在“探究通过导体的电流与电压、电阻的关系”实验中，小明利用稳压电源（恒为4.8V）、电阻箱（阻值可调节）、滑动变阻器（“60Ω 0.6A”）、电压表、电流表、导线若干做了如下实验：
（1）请你用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器的滑片P向右滑动时，接入电路的电阻变大 ；
（2）按照（1）问中你的连接方式，闭合开关前，滑动变阻器的滑片应置于 端；（选填“左”或“右”）
（3）小明控制电阻箱接入电路的阻值R=5 Ω一定，调节滑动变阻器的阻值，进行了5次实验，测得了下表中的数据，其中第4次实验时，电压表指针如图乙所示，其示数为 V，通过实验数据的分析可得出：通过导体的电流与 的关系；
（4）小明实验时控制电压表的示数U=3 V一定，通过移动变阻器滑片P和改变电阻箱R接入电路的阻值，进行了5次实验，测得了下表中的数据，通过实验数据的分析可得出：通过导体的电流与 的关系，本实验研究物理问题所用到的方法是 。

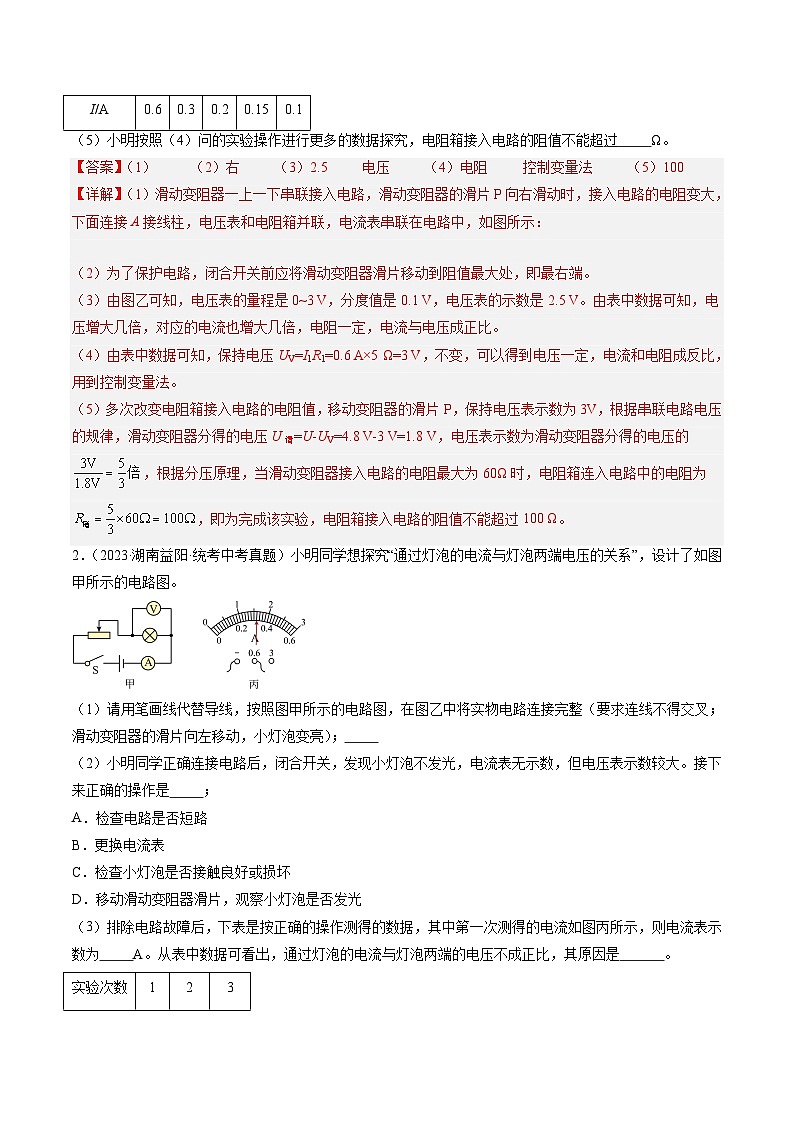

（5）小明按照（4）问的实验操作进行更多的数据探究，电阻箱接入电路的阻值不能超过 Ω。

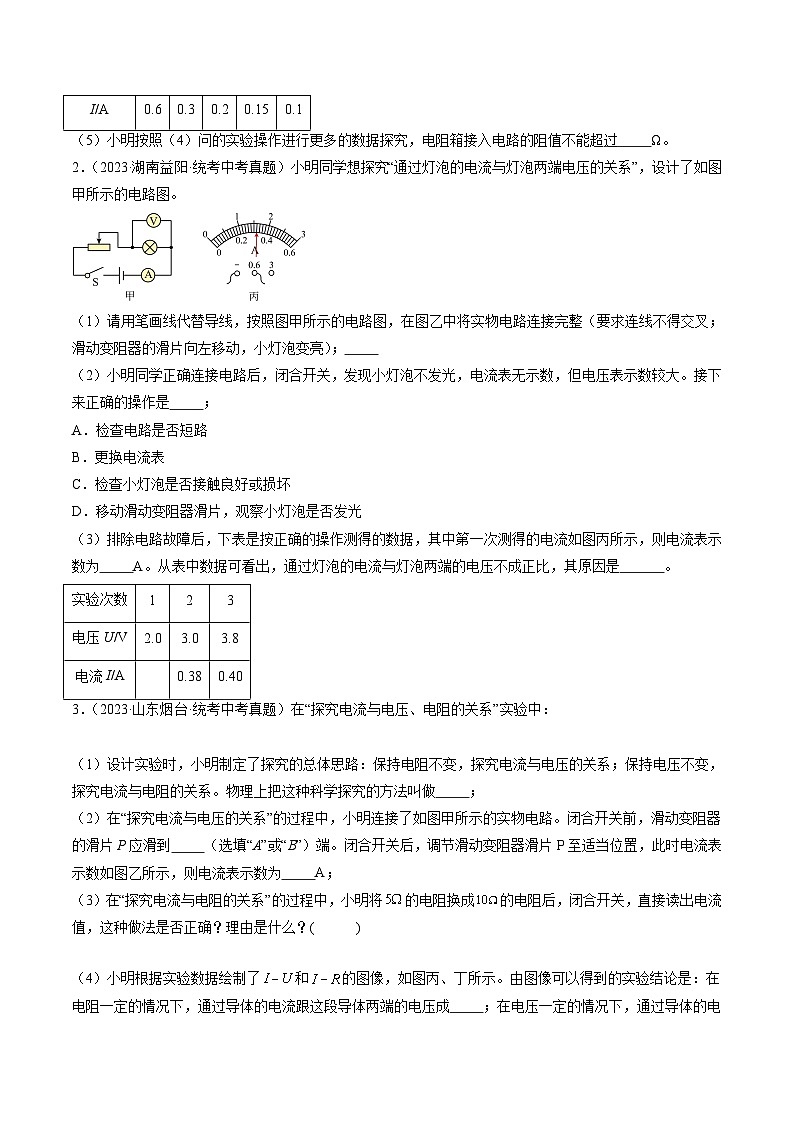

2．（2023·湖南益阳·统考中考真题）小明同学想探究“通过灯泡的电流与灯泡两端电压的关系”，设计了如图甲所示的电路图。

（1）请用笔画线代替导线，按照图甲所示的电路图，在图乙中将实物电路连接完整（要求连线不得交叉；滑动变阻器的滑片向左移动，小灯泡变亮）；
（2）小明同学正确连接电路后，闭合开关，发现小灯泡不发光，电流表无示数，但电压表示数较大。接下来正确的操作是 ；
A．检查电路是否短路
B．更换电流表
C．检查小灯泡是否接触良好或损坏
D．移动滑动变阻器滑片，观察小灯泡是否发光

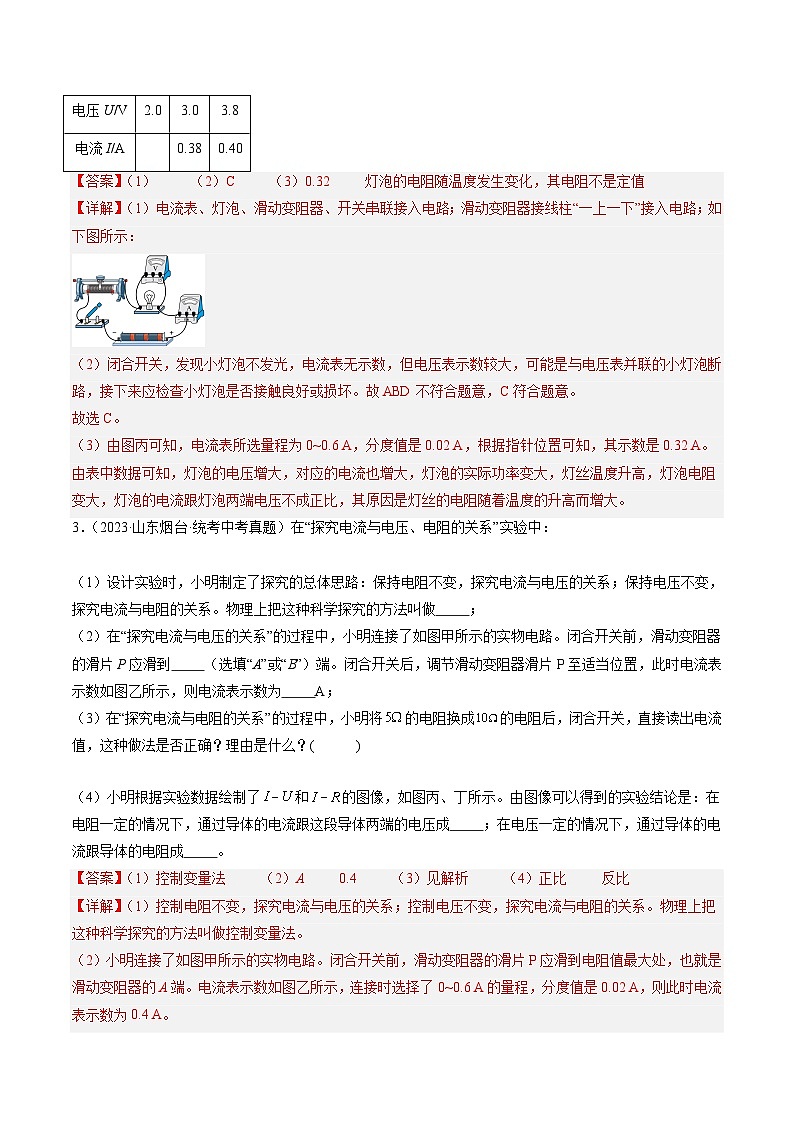

（3）排除电路故障后，下表是按正确的操作测得的数据，其中第一次测得的电流如图丙所示，则电流表示数为 A。从表中数据可看出，通过灯泡的电流与灯泡两端的电压不成正比，其原因是 。
3．（2023·山东烟台·统考中考真题）在“探究电流与电压、电阻的关系”实验中：

（1）设计实验时，小明制定了探究的总体思路：保持电阻不变，探究电流与电压的关系；保持电压不变，探究电流与电阻的关系。物理上把这种科学探究的方法叫做 ；
（2）在“探究电流与电压的关系”的过程中，小明连接了如图甲所示的实物电路。闭合开关前，滑动变阻器的滑片P应滑到 （选填“A”或“B”）端。闭合开关后，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为 A；
（3）在“探究电流与电阻的关系”的过程中，小明将的电阻换成的电阻后，闭合开关，直接读出电流值，这种做法是否正确？理由是什么？( )
（4）小明根据实验数据绘制了和的图像，如图丙、丁所示。由图像可以得到的实验结论是：在电阻一定的情况下，通过导体的电流跟这段导体两端的电压成 ；在电压一定的情况下，通过导体的电流跟导体的电阻成 。

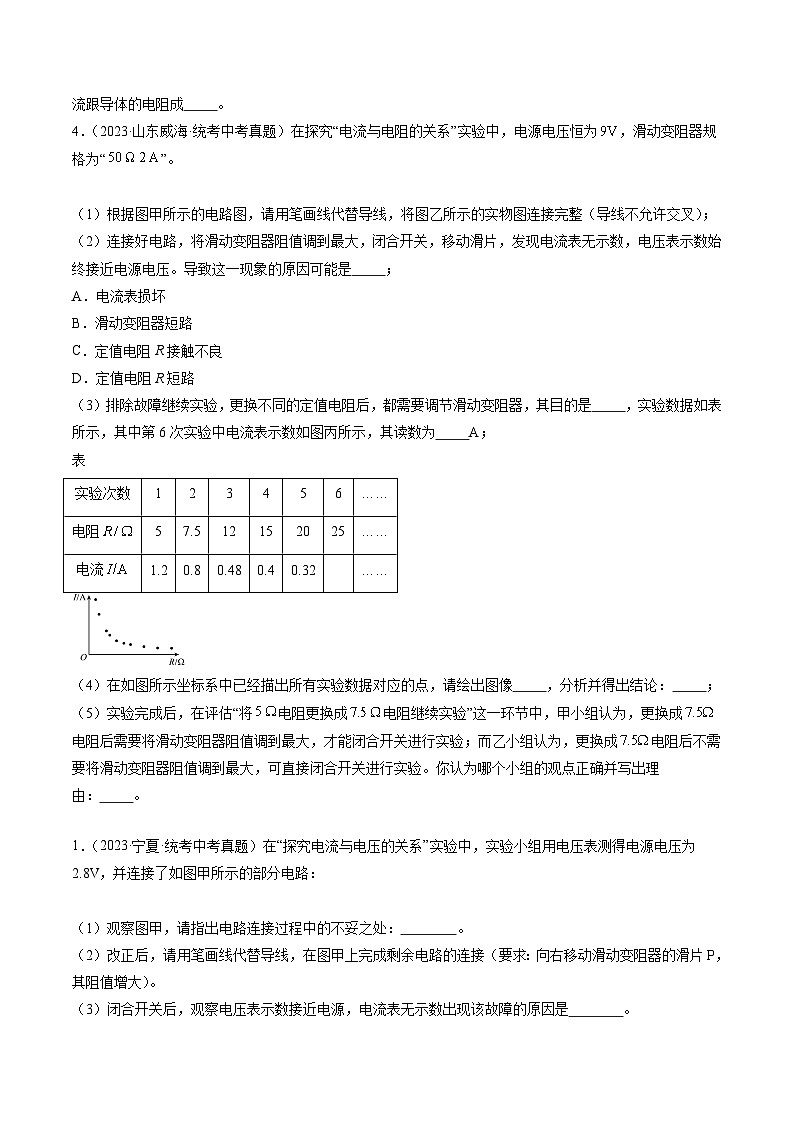

4．（2023·山东威海·统考中考真题）在探究“电流与电阻的关系”实验中，电源电压恒为，滑动变阻器规格为“”。

（1）根据图甲所示的电路图，请用笔画线代替导线，将图乙所示的实物图连接完整（导线不允许交叉）；
（2）连接好电路，将滑动变阻器阻值调到最大，闭合开关，移动滑片，发现电流表无示数，电压表示数始终接近电源电压。导致这一现象的原因可能是 ；
A．电流表损坏
B．滑动变阻器短路
C．定值电阻R接触不良
D．定值电阻R短路
（3）排除故障继续实验，更换不同的定值电阻后，都需要调节滑动变阻器，其目的是 ，实验数据如表所示，其中第6次实验中电流表示数如图丙所示，其读数为 A；
表
（4）在如图所示坐标系中已经描出所有实验数据对应的点，请绘出图像 ，分析并得出结论： ；
（5）实验完成后，在评估“将电阻更换成电阻继续实验”这一环节中，甲小组认为，更换成电阻后需要将滑动变阻器阻值调到最大，才能闭合开关进行实验；而乙小组认为，更换成电阻后不需要将滑动变阻器阻值调到最大，可直接闭合开关进行实验。你认为哪个小组的观点正确并写出理由： 。
1．（2023·宁夏·统考中考真题）在“探究电流与电压的关系”实验中，实验小组用电压表测得电源电压为2.8V，并连接了如图甲所示的部分电路：

（1）观察图甲，请指出电路连接过程中的不妥之处： 。
（2）改正后，请用笔画线代替导线，在图甲上完成剩余电路的连接（要求：向右移动滑动变阻器的滑片P，其阻值增大）。
（3）闭合开关后，观察电压表示数接近电源，电流表无示数出现该故障的原因是 。
（4）排除故障后开始测量，并将实验数据记录表中，当电压表示数为2.0 V时，电流表示数如图乙所示：
（5）根据表中的实验数据，得出的实验结论是 ；
（6）若要继续完成探究电流与电阻的关系实验，除了现有的实验器材之外，还需要增加 。
2．（2023·内蒙古赤峰·统考中考真题）在探究“电流与电压的关系”实验中，图1是某组同学的探究原理图。

（1）在实验中，电压表的示数为2.5 V时，电流表示数如图2所示，则电流为 A；
（2）图3是该组同学根据测量数据绘制的小灯泡I-U图像。通过图像分析，他们发现该探究不能用小灯泡，原因是： 。
3．（2023·黑龙江·统考中考真题）在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω；2A”和滑动变阻器乙“20Ω；1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。

（1）注意在连接电路时，开关必须处于 状态；
（2）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）；
（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是 （答出一种情况即可）；
（4）排除故障后，小明把5 Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，正确记录后，小明又改用10 Ω电阻继续实验，闭合开关后，小明应将滑片P向 （选填“左”或者“右”）移动至电压表示数为 V；
（5）小明在实验中所选用的滑动变阻器应该是 （选填“甲”或“乙”）；
（6）利用老师给的器材，还能完成的电学实验有： （写出一个即可）。
1．（2022·江苏南京·统考中考真题）用如图甲所示的电路研究通过导体的电流与电压、电阻的关系。

（1）实验前，电流表的指针位置如图乙所示，应该 ；
（2）在研究电流与电压关系时，为了改变电阻箱R1两端的电压， （选填“需要”或“不需要”）调节R2的阻值；
（3）在研究电流与电阻关系时，有以下步骤：
A．调节R1的阻值为3 Ω；
B．移动滑动变阻器R2的滑片P至某一位置，记录电流表的示数为0.50 A；
C．仅调节R1的阻值，分别为6 Ω和9 Ω，记录两次相应的电流值分别为0.33 A和0.25 A。
以上步骤C存在问题，要使第一次实验数据有效，步骤C中将R1的阻值由3 Ω调成6 Ω后，正确的操作是 。
2．（2023·江苏无锡·统考中考真题）用图甲所示的电路探究通过导体的电流与电压、电阻的关系．器材有：干电池3节（每节电压略小于1.5V），滑动变阻器3个（铭牌上分别标有“5Ω；3A”“20Ω；2A”“50Ω；1.5A”字样），电流表、电压表、开关各一个，阻值为5Ω、10Ω、20Ω的电阻各一个，导线若干。
（1）闭合开关前，应将滑动变阻器的滑片P移至 （选填“A”或“B”）端；
（2）闭合开关后，电流表和电压表示数为0，移动滑片P，两表指针不偏转；将与电压表“-”接线柱相连的导线从D端拆下，试触C点，电压表指针不偏转，试触B点，电压表指针偏转，若电路中只有一处故障，则可能是 ；
（3）排除故障后，重新开始实验，探究电流与电压的关系。闭合开关，电压表示数为，电流表示数为。移动滑片P，逐步增大R两端电压，记录电压表的示数U和对应的电流表的示数I；以电流I为纵坐标、电压U为横坐标，采用描点的方式，画出图像，如图乙所示，依据图像，得到的结论是 ，实验中选用的滑动变阻器的铭牌上标有 字样，电源电压为 V；
（4）在探究电流与电阻的关系时，为了能使用上一次的某一组实验数据，断开开关，将R换成，闭合开关，移动滑片P，电流表示数如图丙所示为 A；断开开关，换接未使用过的一个电阻，正确操作后，电流表示数应为 A。
3．（2022·辽宁丹东·统考中考真题）“探究电流与电压和电阻的关系”的实验中，准备的电学器材如下：电源、电流表、电压表、滑动变阻器标有“30 Ω 1 A”、定值电阻、、、、开关、导线若干。
（1）“探究电流与电压的关系”实验
①某同学 开关，按如图甲所示电路图连接实物。试触时发现：电流表指针向零刻度线左侧偏转，如图乙所示，则电路连接出现的错误是 。
②纠正错误后开始实验，应将滑动变阻器滑片向 选填“左”或“右”滑动，使电阻两端电压由1.5 V逐渐增大到2 V、2.5 V，读出所对应的电流值。其中第二次电流表示数如图丙所示为 。实验数据如表所示。
③分析数据，得出结论：电阻一定时，导体中的电流与导体两端电压成 比。
④善于预习的小辉，分析表中数据可知该同学所用的定值电阻阻值为 。
（2）“探究电流与电阻的关系”实验
①将的定值电阻接入、两点间，调节滑动变阻器的滑片，使电压表示数为，读出电流表示数。
②接下来用的电阻替换的电阻，闭合开关，调节滑动变阻器的滑片，使电压表示数 （选填“大于”、“小于”或“等于”）2 V时，读出电流表示数。
③将实验器材中 （选填“”或“”定值）电阻接入、两点间，无论怎样移动滑片都无法完成实验。
4．（2023·四川广元·统考中考真题）同学们“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为6V的电源一个，定值电阻5个（阻值分别为、、、、），规格为“ 1A”的滑动变阻器一个，电流表、电压表、开关各一个，导线若干。

（1）同学们设计并连接了如图甲所示的实验电路，想用电压表的3V量程测量定值电阻R两端的电压，请你用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交叉）；
（2）他们先将的电阻接在图甲中a、b间，移动滑动变阻器的滑片，使电压表示数为；保持滑片不动，用的电阻替换a、b间的电阻后，需将滑动变阻器的滑片P向 （选填“左”或“右”）端移动，才能保持a、b间的电压不变；再依次更换a、b间电阻为、继续实验。他们根据测量数据作出了电流表示数I与a、b间电阻R阻值的关系图像，如图乙所示。由乙图可知：a、b间电压的值为 V；a、b间电压一定时。通过a、b间导体的电流与导体的电阻成 比；
（3）当他们用的电阻替换的电阻后，发现电压表示数始终不能调为。为继续完成此次探究，同学们一起设计了如下方案，下列方案不正确的一项是 ；
A．将滑动变阻器更换为“ 1A”的滑动变阻器，其余不变
B．将电压为6V的电源更换为电压为5.2V的电源，其余不变
C．只调节滑动变阻器，使为2.3V
1．（2023·辽宁丹东·统考中考真题）在“探究电流与电压的关系”实验中，小潘设计并连接了如图甲所示的电路。

（1）在闭合开关前，滑动变阻器的滑片应移到最 端；（选填“左”或“右”）
（2）闭合开关，发现电流表有示数，电压表无示数，已知导线、仪表均完好且接触良好，则故障原因可能是定值电阻 ；（选填“断路”或“短路”）
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.0V时，电流表示数如图乙所示，则电流表示数为 A；
（4）继续移动滑动变阻器的滑片，进行多次测量，记录实验数据如下表：
分析表中数据可知：在电阻一定的情况下，通过导体的电流与导体两端的电压成 ；
（5）同桌的小明分别用两个阻值未知的电阻R1和R2进行实验，得到两个电阻的I﹣U图像，如图丙所示。由图像可知R1 R2（选填“＞”“＜”或“＝”）；
（6）若将定值电阻换成小灯泡，不能达到本实验的探究目的，是因为 。
2．（2023·湖北荆州·统考中考真题）在物理实验课上，同学们探究“电流与电压的关系”，如图所示。

（1）请用笔画线将图甲中所缺的一根导线补充完整；
（2）在实验进行中，得到电流表示数如图乙所示，其示数为 A；
（3）正确进行实验，得到实验数据如下表，实验中定值电阻两端电压的改变是通过 实现的；
（4）根据实验数据分析可得：电阻一定时，导体中的电流跟导体两端的电压成 。
3．（2023·湖南怀化·统考中考真题）图甲是“探究电流与电压关系”的实验电路。
（1）检查发现连接的电路中有一根导线连接错误，请在图中连接错误的那根导线上打“×”，并用笔画线代替导线将电路连接正确；
（2）电路接通前，滑动变阻器的滑片Р应该移至最 端（选填“左”或“右”）；
（3）闭合开关后，发现电流表示数几乎为零，电压表示数接近于电源电压，则故障可能是：待测电阻发生了 （选填“短路”或“断路”）；
（4）排除故障后，闭合开关，改变滑动变阻器滑片的位置，记录实验数据见下表。表中空白处电压如图乙所示，该示数是 V。请根据表中数据得结论：电阻一定时，通过导体的电流跟导体两端的电压成 （选填“正比”或“反比”）。
4．（2022·江西·统考中考真题）探究电流与电压的关系
【提出问题】电流与电压有怎样的关系呢？
【猜想与假设】依据电压是形成电流的原因，猜想：通过导体的电流随着导体两端的电压增大而 ；
【设计实验】如图所示，是该实验的电路图。请判断虚线框内的电表，它们的符号分别是：甲 乙 ；
【进行实验】按电路图连接电路，闭合开关，电流表指针位置如图所示，此时电流表的示数为 A。保持电阻R＝5Ω不变，移动滑片，测得的几组数据如下表所示；
【分析与论证】请在下图的坐标轴上制定标度：把上表中的实验数据在坐标系中描点，并绘出图像；
【结论】在电阻一定的情况下，通过导体的电流与导体两端的电压成 。
实验次数
1
2
3
4
5
U/V
0.5
1
1.5
3
I/A
0.1
0.2
0.3
0.5
0.6
实验次数
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A
0.6
0.3
0.2
0.15
0.1
实验次数
1
2
3
电压U/V
2.0
3.0
3.8
电流I/A
0.38
0.40
实验次数
1
2
3
4
5
6
……
电阻
5
7.5
12
15
20
25
……
电流
1.2
0.8
0.48
0.4
0.32
……
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.10
0.15
0.25
实验次序
实验次数
1
2
3
4
电压U/V
1.0
1.6
2.2
2.8
电流I/A
0.16
0.22
0.28
实验次数
1
2
3
4
5
电压U/V
1.2
1.5
1.8
2.0
2.4
电流I/A
0.24
0.30
0.36
0.40
0.48
电流
0.6
1.2
1.8
3.0
电流
0.12
0.24
0.36
0.48
0.60
实验序号
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
