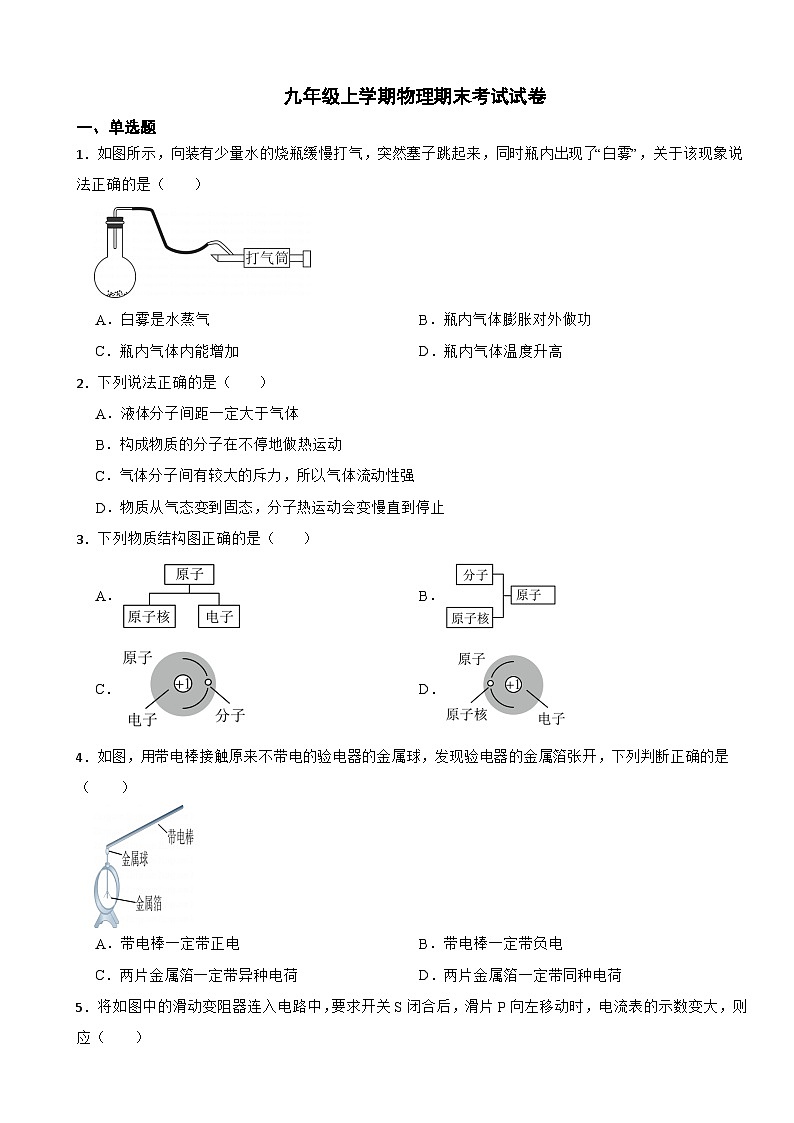

广东省广州市白云区2023年九年级上学期物理期末考试试卷附答案

这是一份广东省广州市白云区2023年九年级上学期物理期末考试试卷附答案，共10页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
1．如图所示，向装有少量水的烧瓶缓慢打气，突然塞子跳起来，同时瓶内出现了“白雾”，关于该现象说法正确的是（ ）
A．白雾是水蒸气B．瓶内气体膨胀对外做功
C．瓶内气体内能增加D．瓶内气体温度升高
2．下列说法正确的是（ ）
A．液体分子间距一定大于气体
B．构成物质的分子在不停地做热运动
C．气体分子间有较大的斥力，所以气体流动性强
D．物质从气态变到固态，分子热运动会变慢直到停止
3．下列物质结构图正确的是（ ）
A．B．
C．D．
4．如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A．带电棒一定带正电B．带电棒一定带负电
C．两片金属箔一定带异种电荷D．两片金属箔一定带同种电荷

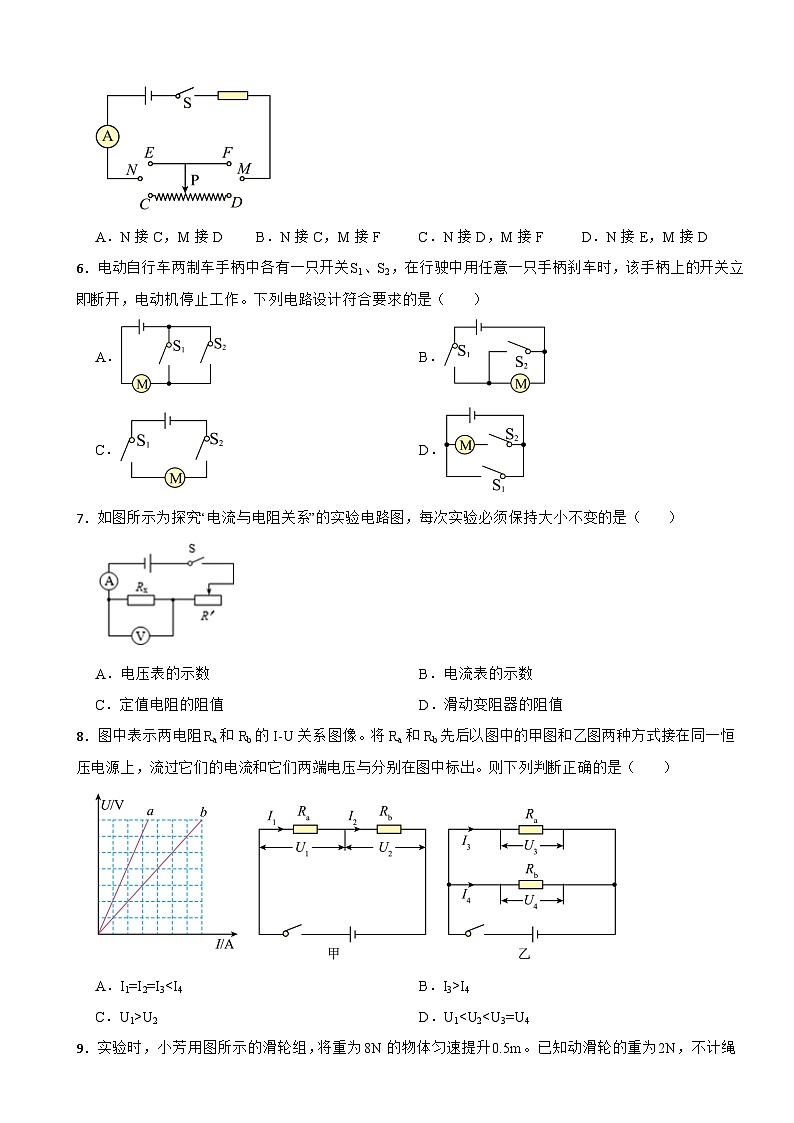

5．将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（ ）
A．N接C，M接DB．N接C，M接FC．N接D，M接FD．N接E，M接D
6．电动自行车两制车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。下列电路设计符合要求的是（ ）
A．B．
C．D．
7．如图所示为探究“电流与电阻关系”的实验电路图，每次实验必须保持大小不变的是（ ）
A．电压表的示数B．电流表的示数
C．定值电阻的阻值D．滑动变阻器的阻值
8．图中表示两电阻Ra和Rb的I-U关系图像。将Ra和Rb先后以图中的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（ ）
A．I1=I2=I3I4
C．U1>U2D．U1
