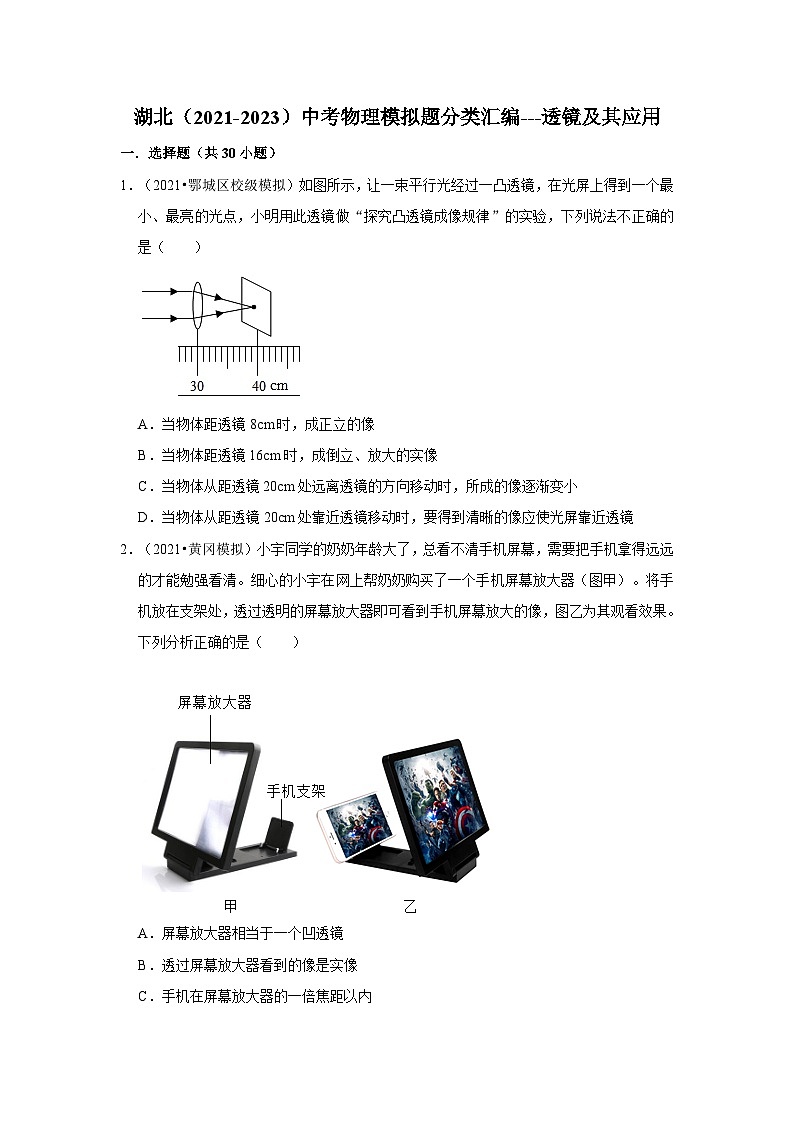

三年湖北中考物理模拟题分类汇编---透镜及其应用

这是一份三年湖北中考物理模拟题分类汇编---透镜及其应用，共82页。

A．当物体距透镜8cm时，成正立的像
B．当物体距透镜16cm时，成倒立、放大的实像
C．当物体从距透镜20cm处远离透镜的方向移动时，所成的像逐渐变小
D．当物体从距透镜20cm处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜
2．（2021•黄冈模拟）小宇同学的奶奶年龄大了，总看不清手机屏幕，需要把手机拿得远远的才能勉强看清。细心的小宇在网上帮奶奶购买了一个手机屏幕放大器（图甲）。将手机放在支架处，透过透明的屏幕放大器即可看到手机屏幕放大的像，图乙为其观看效果。下列分析正确的是（ ）
A．屏幕放大器相当于一个凹透镜
B．透过屏幕放大器看到的像是实像
C．手机在屏幕放大器的一倍焦距以内
D．小宇奶奶戴近视眼镜即可看清近处物体

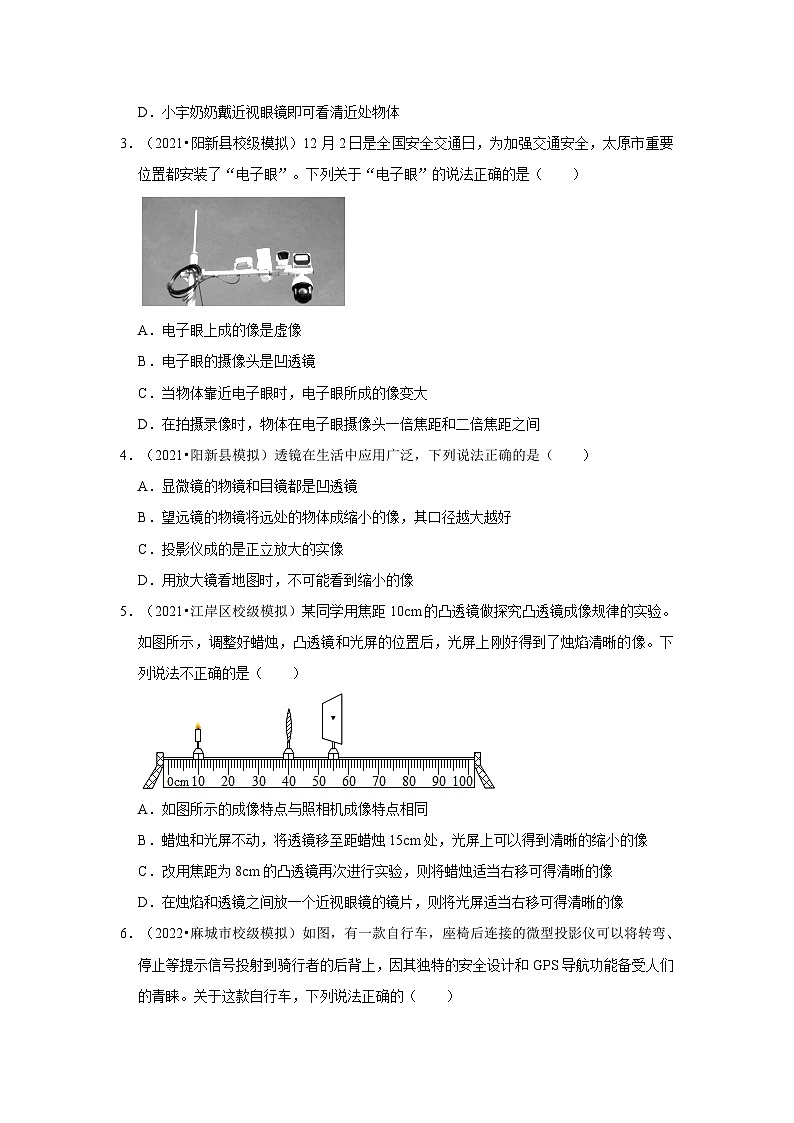

3．（2021•阳新县校级模拟）12月2日是全国安全交通日，为加强交通安全，太原市重要位置都安装了“电子眼”。下列关于“电子眼”的说法正确的是（ ）
A．电子眼上成的像是虚像
B．电子眼的摄像头是凹透镜
C．当物体靠近电子眼时，电子眼所成的像变大
D．在拍摄录像时，物体在电子眼摄像头一倍焦距和二倍焦距之间
4．（2021•阳新县模拟）透镜在生活中应用广泛，下列说法正确的是（ ）
A．显微镜的物镜和目镜都是凹透镜
B．望远镜的物镜将远处的物体成缩小的像，其口径越大越好
C．投影仪成的是正立放大的实像
D．用放大镜看地图时，不可能看到缩小的像
5．（2021•江岸区校级模拟）某同学用焦距10cm的凸透镜做探究凸透镜成像规律的实验。如图所示，调整好蜡烛，凸透镜和光屏的位置后，光屏上刚好得到了烛焰清晰的像。下列说法不正确的是（ ）
A．如图所示的成像特点与照相机成像特点相同
B．蜡烛和光屏不动，将透镜移至距蜡烛15cm处，光屏上可以得到清晰的缩小的像
C．改用焦距为8cm的凸透镜再次进行实验，则将蜡烛适当右移可得清晰的像
D．在烛焰和透镜之间放一个近视眼镜的镜片，则将光屏适当右移可得清晰的像

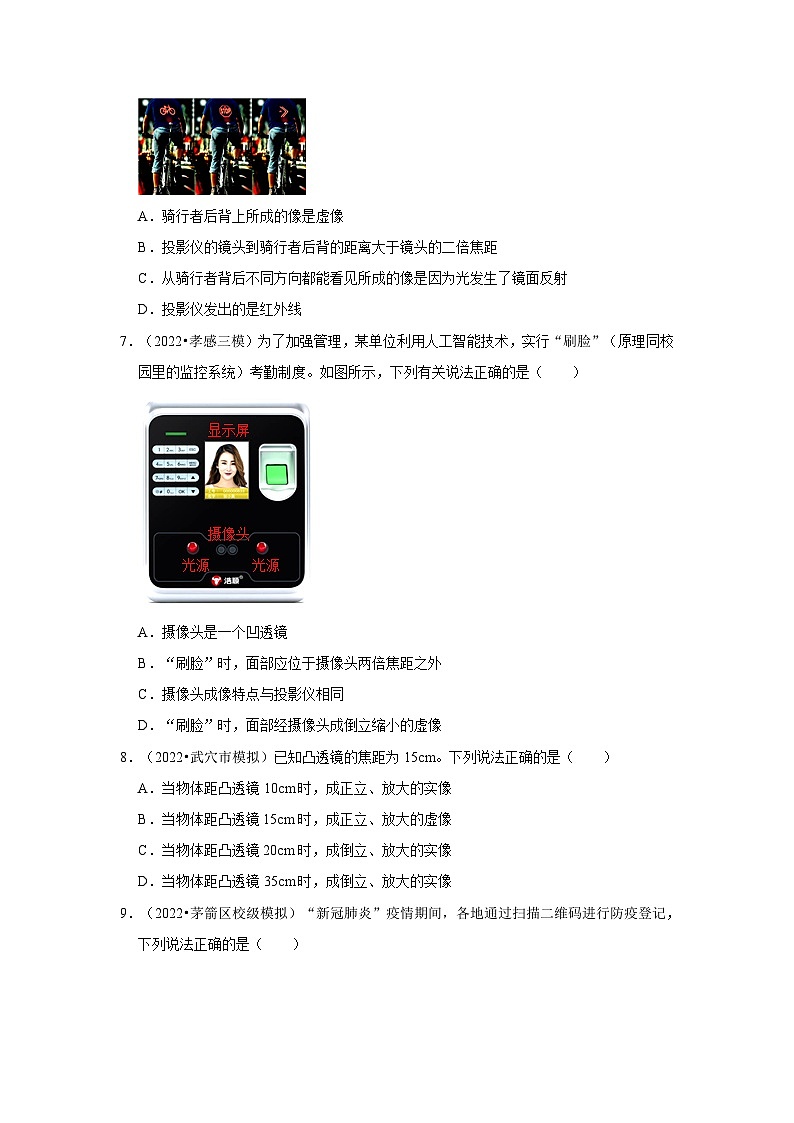

6．（2022•麻城市校级模拟）如图，有一款自行车，座椅后连接的微型投影仪可以将转弯、停止等提示信号投射到骑行者的后背上，因其独特的安全设计和GPS导航功能备受人们的青睐。关于这款自行车，下列说法正确的（ ）
A．骑行者后背上所成的像是虚像
B．投影仪的镜头到骑行者后背的距离大于镜头的二倍焦距
C．从骑行者背后不同方向都能看见所成的像是因为光发生了镜面反射
D．投影仪发出的是红外线
7．（2022•孝感三模）为了加强管理，某单位利用人工智能技术，实行“刷脸”（原理同校园里的监控系统）考勤制度。如图所示，下列有关说法正确的是（ ）
A．摄像头是一个凹透镜
B．“刷脸”时，面部应位于摄像头两倍焦距之外
C．摄像头成像特点与投影仪相同
D．“刷脸”时，面部经摄像头成倒立缩小的虚像
8．（2022•武穴市模拟）已知凸透镜的焦距为15cm。下列说法正确的是（ ）
A．当物体距凸透镜10cm时，成正立、放大的实像
B．当物体距凸透镜15cm时，成正立、放大的虚像
C．当物体距凸透镜20cm时，成倒立、放大的实像
D．当物体距凸透镜35cm时，成倒立、放大的实像
9．（2022•茅箭区校级模拟）“新冠肺炎”疫情期间，各地通过扫描二维码进行防疫登记，下列说法正确的是（ ）
A．手机摄像头和老花眼镜的镜片都对光有发散作用
B．当摄像头远离二维码时，影像传感器上的像变大
C．扫描时二维码位于手机摄像头二倍焦距以外
D．影像传感器上成的是正立的虚像
10．（2023•浠水县二模）互联网给农村经济带来了新的契机，如图是某村通过直播为当地特产带货的场景。下列说法正确的是（ ）
A．摄像头的镜头是凹透镜
B．直播使用的手机摄像头成的是正立、缩小的实像
C．为了使网友看到更大的商品画面，应将商品靠近摄像头
D．手机屏幕的彩色画面是由红、黄、蓝三种色光组成的
11．（2023•汉阳区模拟）如图所示，投影机将画面投影到屏幕上。下列说法正确的是（ ）
A．投影机的镜头与近视眼镜的镜片是同一种透镜
B．投影机的镜头成像与小孔成像原理相同
C．从不同位置都能看到屏幕上的画面，是因为光在屏幕上发生了漫反射
D．屏幕上丰富的色彩由红、白、蓝三种色光混合而成
12．（2023•西陵区校级模拟）如图是二维码扫描收银盒，它是一种影像式移动支付装置，其扫描摄像头为焦距等于5厘米的凸透镜，将二维码放置在扫码区则可生成倒立、缩小的实像。小明用凸透镜成像实验模拟收银盒成像规律，其中正确的是（ ）
A．B．
C．D．
13．（2023•咸宁模拟）为了行车安全，很多家用汽车都安装了电子后视镜。电子后视镜通过摄像头成像，将车侧后方的车况呈现在显示屏上，如图所示。关于电子后视镜的成像情况，下列说法正确的是（ ）
A．摄像头相当于一个凸面镜
B．摄像头成倒立、缩小的实像
C．侧后方车辆应在摄像头二倍焦距以内
D．侧后方车辆靠近时，显示屏上车的像变小
14．（2021•襄阳一模）用凸透镜制作简易望远镜，对望远镜工作原理分析，错误的是（ ）
A．望远镜的目镜成的是正立放大的虚像
B．望远镜的两个透镜，可以用老花镜的镜片来代替
C．远处的物体经过物镜成的像落在目镜焦点以内
D．望远镜的物镜成的是倒立放大的实像
15．（2021•十堰二模）在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示。图线中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正确的是（ ）
A．蜡烛处于AB间某一位置时，成倒立缩小的实像
B．蜡烛处于BC间某一位置时，成倒立放大的实像
C．将蜡烛从C移动到B的过程中，所成像逐渐增大
D．将蜡烛从B移动到A的过程中，所成像逐渐减小
16．（2022•江汉区校级模拟）如图所示是正常眼睛看远处和近处物体光路图，晶状体和角膜共同作用相当于凸透镜，关于眼睛的调节下列说法正确的是（ ）
A．正常人眼看远处物体时，晶状体变薄，对光的偏折能力变大
B．正常人眼看近处物体时，晶状体变厚，对光的偏折能力变小
C．近视眼的人看远处物体时，由于晶状体太厚，折光能力太强，成像会在视网膜之前
D．远视眼的人看近处物体时，由于晶状体太厚，折光能力太强，成像会在视网膜之后
17．（2023•浠水县校级二模）下列对各光学现象的相应解释或描述，正确的是（ ）
A．甲：入射光垂直射向镜面时，入射角等于90°
B．乙：蜡烛远离玻璃板时，玻璃板后面蜡烛的像大小不变
C．丙：点燃蜡烛前，需调整蜡烛、凸透镜和光屏的中心在同一高度
D．丁：是远视眼矫正后的成像光路图
18．（2023•大冶市模拟）将凸透镜正对太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示，下列说法正确的是（ ）
A．不移动任何器材，此时可以在光屏上观察到清晰缩小的像
B．此时只移动蜡烛，可在光屏上得到一个清晰倒立放大的像
C．将蜡烛移到30cm刻度处，移动光屏可在屏上得到清晰等大的像
D．将蜡烛移到40cm刻度处，移动光屏可在光屏上得到清晰放大的像
19．（2022•谷城县校级模拟）智能手机的普及，给我们生活带来了极大的方便，但同时也给我们的身体带来了一定的伤害，例如青少年近视的人数在大幅上升。关于近视的成因及解决办法，下列说法正确的是（ ）
A．长时间看手机，导致眼球的晶状体变薄，折光能力太弱
B．长时间看手机，导致眼球的晶状体变厚，折光能力太强
C．近视眼成像在视网膜的前方，可用凸透镜来进行矫正
D．近视眼成像在视网膜的后方，可用凹透镜来进行矫正
20．（2022•武汉模拟）某同学利用如图所示的器材做实验，先用焦距为10cm的凸透镜甲进行实验，在光屏中上得到了烛焰清晰缩小的实像。接下来他将凸透镜甲改用焦距为20cm的凸透镜乙进行实验，要在光屏上得到烛焰清晰的像，下列操作可行的是（ ）
A．保持蜡烛和凸透镜的位置不变，将光屏向右移动
B．保持凸透镜和光屏的位置不变，将蜡烛向左移动
C．保持凸透镜的位置不变，将蜡烛和光屏均向左移动
D．保持蜡烛、凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放一个合适的近视眼镜
21．（2022•汉阳区模拟）某同学利用如图所示的器材做实验，先用焦距为10cm的凸透镜甲进行实验，在光屏上得到了烛焰清晰缩小的实像。接下来他将凸透镜甲改用焦距为20cm的凸透镜乙进行实验，要在光屏上得到烛焰清晰的像，下列操作不可行的是（ ）
A．保持蜡烛和凸透镜的位置不变，将光屏向右移动
B．保持凸透镜和光屏的位置不变，将蜡烛向左移动
C．保持凸透镜的位置不变，将蜡烛和光屏均向右移动
D．保持蜡烛，凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放一个合适的远视眼镜
22．（2021•鄂州模拟）如图甲所示，把一支铅笔水平地放在空玻璃瓶的后方，透过玻璃瓶观察到的情形如图乙；将玻璃瓶灌满水后，将铅笔由靠近玻璃瓶的位置向远处慢慢地移动，同时透过玻璃瓶观察铅笔的像。
关于以上实验，下列说法正确的是（ ）
A．如图乙，人能透过空玻璃观察到铅笔是光的反射成像，此像是虚像
B．人透过装水的玻璃瓶可以观察到如图A所示的像，此像是虚像
C．人通过盛水的玻璃瓶可以观察到如图B所示的像，此像是实像
D．人通过盛水的玻璃瓶可以观察到如图C所示的像，此像是实像
23．（2021•孝感模拟）透过装满水的圆柱形玻璃杯，看到课本封面的“物理”两个字如图所示。下列说法正确的是（ ）
A．装水的玻璃杯相当于一个凹透镜
B．玻璃杯远离课本封面时，看到的字变小
C．图中“物理”两个字是光的反射形成的
D．图中“物理”两个字是虚像
24．（2021•江汉区模拟）在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）
A．该凸透镜的焦距范围为7.5cm＜f＜15cm
B．光屏上成倒立、放大的实像
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像
D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像
25．（2022•黄梅县校级模拟）如图所示为小李用照相机拍摄的石拱桥照片，下列有关说法错误的是（ ）
A．桥在水中的倒影，是由于光的反射现象形成的
B．若相机镜头焦距为f，拍摄时镜头到桥的距离要大于2f
C．桥的倒影看起来比较暗，是由于一部分光折射到了水中
D．相机的镜头相当于凸透镜，可用于矫正近视眼
26．（2022•硚口区模拟）某同学用焦距10cm的凸透镜做探究凸透镜成像规律的实验。调整好蜡烛、凸透镜和光屏的位置后，光屏上刚好得到了烛焰清晰的像，如图所示。关于凸透镜成像规律，下列说法错误的是（ ）
A．图中所示的成像特点与照相机成像特点相同
B．保持凸透镜和光屏位置不动，只将蜡烛向凸透镜移动，光屏上就能得到烛焰清晰的像
C．保持凸透镜位置不动，只将蜡烛和光屏交换位置，光屏上就能得到倒立放大的像
D．保持凸透镜位置不动，只将蜡烛移到35cm刻度处，凸透镜所成的像和蜡烛在凸透镜同侧
27．（2023•武汉模拟）在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之间的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是（ ）
A．此凸透镜的焦距范围是15cm＜f＜20cm
B．如果光屏上的像位置偏上，此时将蜡烛向下调整，可使像处于光屏中心
C．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏远离凸透镜
D．若用白纸遮住凸透镜的上半部分，光屏上的像仍然完整
28．（2023•襄城区模拟）在一千七百多年前，我国古人已能“削冰向日取火”，即用冰磨成一种冰镜，让太阳光透过它点燃柴草取火，这种冰镜应为（ ）
A．凹透镜B．凸透镜C．平面镜D．玻璃板
29．（2023•浠水县模拟）2023年，我国芯片行业迎来一个好消息，在昆山同兴达公司举办了一场恭喜首台SMEE光刻机顺利搬入的“搬入仪式”，这意味着我国在光刻机领域从零向前迈了一大步。光刻技术工作原理如图所示，此时恰好在硅片上成清晰缩小的像，下列说法正确的是（ ）
A．在硅片上形成的像是虚像
B．缩图透镜可用于矫正近视眼
C．此投射原理与照相机的原理相同
D．硅片位于缩图透镜的二倍焦距以外
30．（2023•武汉模拟）小明在探究凸透镜成像规律时，蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现了清晰的像。下列说法正确的是（ ）
A．如图所示的成像特点与投影仪的成像特点相同
B．在透镜左侧附近放置一近视眼镜，将光屏向左移动到适当位置仍会接收到清晰的像
C．若蜡烛、光屏不动，只将透镜向左移动，光屏上不可能出现清晰的像
D．若透镜不动，将光屏移到50.0cm刻度处，蜡烛适当左移会再次在光屏上成清晰的像
二．填空题（共10小题）
31．（2023•利川市模拟）某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个 透镜，我们看到的实际上是一个 （选填“放大”或“缩小”）的 （选填“实像”或“虚像”）。
32．（2023•猇亭区校级模拟）如图所示，小明找到两个焦距不同的凸透镜模拟望远镜观察远处的物体，其中距离眼睛较远的凸透镜的功能相当于 （选填“照相机”“投影仪”或“放大镜”）；天文学中常用到的单位“光年”是一个表示 的单位（选填“距离”或“时间”）。
33．（2022•樊城区模拟）初中阶段的男生都要经历“变声期”，此后男、女同学的声带有了明显的区别，男生的声带厚而长，女生的声带薄而短，由此可认为男生在“变声期”，声音的 发生了改变（填“音调”、“响度”或“音色”）。眼球的结构类似于 （选填“照相机”、“幻灯机”或“放大镜”）；有的同学由于不注意用眼卫生，形成了近视眼，图 应配戴凹透镜制成的眼镜进行矫正（选填“甲”或“乙”）。
34．（2022•黄梅县校级模拟）如图所示，在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10.0cm，实验装置如图1所示。现将光源“F”放在15cm刻度线处，其大小如图2所示，凸透镜固定在光具座零刻度线上。如果用遮光罩将凸透镜的上半部分罩住，则从左向右看，光屏上所成的像是图3中的 。然后将一个近视眼镜放在凸透镜前，要想在光屏仍然呈现清晰的像，应该将光屏向 移动。
35．（2022•黄冈模拟）如图，雨后树叶下挂着一滴水，我们透过水滴看到远处物体倒立、缩小的 （填“实”或“虚”）像，它是由于光透过水滴时发生了 所形成的。
36．（2022•茅箭区校级模拟）2021年12月9日，“神舟十三号”飞行乘组航天员王亚平为全国的中小学生送来了“天宫课堂”，她向失重环境下的大水球中间注入一个气泡，气泡在水球中 （填“受到”或“不受”）浮力的作用，如图甲所示；通过水球看到她的两个像，如图乙；通过简化图丙，可知其中正立的像是光经过1、2这两个 （填“凸”或“凹”）透镜形成的像，当光经过3、4区域时，所成的像是倒立、缩小的 像。
37．（2023•湖北模拟）如图，通过手机扫描身份证录入信息更简便、更高效，扫描时身份证在手机摄像头的 （选填“二倍焦距以外”或“一、二倍焦距之间”）；若手机屏幕显示身份证过小，应将手机 （选填“靠近”或“远离”）身份证；有时候打开闪光灯看不清身份证的信息，是因为身份证发生了 反射。
38．（2023•利川市模拟）在“验证凸透镜成像规律”的实验中，应调节光源、凸透镜和光屏的中心大致在 。现有焦距分别为50厘米、30厘米、25厘米和15厘米的凸透镜各一块，为了得到完整的规律，应选用焦距为 厘米的凸透镜，此时在图中的蜡烛和透镜位置保持不变，则可在 厘米刻度线的 侧（选填“左”或“右”）找到所成的像。
39．（2021•襄城区模拟）新型冠状病毒疫情严峻时期，为了尽可能避免交叉感染，我国首个测温5G警用巡逻机器人设计制造成功，这款机器人有5个高清摄像头，可实现全景无死角监测，机器人上的摄像头与我们生活中的 （选填“照相机”、“投影仪”或“放大镜”）的成像原理相同，当巡逻机器人靠近人拍摄时，所成的像将 （选填“变大”、“变小”或“不变”）。
40．（2021•丹江口市模拟）眼球的结构类似于照相机，把来自物体的光聚在视网膜上，形成物体 （选填“正立”或“倒立”）的像，近视眼成的像在视网膜的 （选填“前方”或“后方”），需佩戴 （选填“凹”或“凸”）透镜制成的眼镜矫正。
三．作图题（共6小题）
41．（2022•宜城市模拟）在图中完成光路图（O为光心，F为焦点）。
42．（2021•襄阳一模）作出图中的折射光线。
43．（2023•枣阳市模拟）如图，O和F分别为凸透镜的光心和焦点，请将两条光路补充完整。
44．（2022•鄂州模拟）如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。要求：
（1）画出点光源S；
（2）补充入射光线；
（3）画出反射光线经过凸透镜的折射光线。
45．（2021•汉川市模拟）如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点。请画出图中光线在凸透镜右侧的入射光线以及图中光线进入水中的折射光线。
46．（2023•樊城区模拟）如图为远视眼成像光路图，在虚线方框内画出矫正透镜。
四．实验探究题（共14小题）
47．（2022•黄石模拟）“一双好眼睛，能更好地探索未来！”通过学习初中物理知识了解到人眼的晶状体就相当于凸透镜，那么眼睛是如何看清远近不同物体的？探究小组进行了以下探究：
（1）小组选择了甲图的凸透镜做实验，该透镜的焦距为 厘米。
（2）当光具组调整成乙、丙两图时，都能在光屏上得到清晰的像，眼睛观察物体的成像原理应如图 （选项：A乙、B丙）所示。
（3）将乙图中的蜡烛往左移动，不改变透镜和光屏位置，想在光屏上再次得到清晰的像，下列方法可行的是 。
A．换焦距大的凸透镜
B．换焦距小的凸透镜
C．在凸透镜前加一近视眼镜
D．在凸透镜前加一远视眼镜
（4）当光具组呈调整成丁图时，为易于观察到烛焰的像，眼睛需以图中A、B、C中的哪一种方式观察？ 。
48．（2022•宜城市校级模拟）在探究“凸透镜成像规律”的实验中.
（1）如图，光屏上呈现了清晰的像，生活中的 就是利用这个原理制成的。
（2）若保持蜡烛和光屏位置不变，向右移动透镜，光屏上能再次呈现清晰的像，且像的性质是倒立 的实像（选填“放大”“缩小”或“等大”）。
（3）如在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向靠近透镜方向移动适当距离后光屏上再次呈现清晰的像.则该眼镜是 眼镜（选填“近视”“远视”）。
49．（2022•阳新县校级模拟）在探究“凸透镜成像规律”的实验中。
（1）如图甲所示，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝ cm。
（2）将蜡烛、凸透镜、光屏依次摆在光具座上，为了使蜡烛的像成在光屏中央，应调节烛焰、凸透镜和光屏的中心位于 上。
（3）某次实验观察到了清晰的像，接着小明保持凸透镜不动，把蜡烛向左移动一段距离，要想在光屏上再次得到清晰的像，应该把光屏向 （选填“左”或“右”）移动一段距离，光屏上再次成的像会 （选填“变大”“变小”或“不变”）。
（4）如图乙所示，光屏上呈现清晰的像，此像的性质是倒立、 的实像，这是 （选填“照相机”、“投影仪”或“放大镜”）的成像原理。
（5）如图丙所示，在烛焰和凸透镜之间放一副眼镜，发现光屏上原来清晰的像变模糊了，将光屏靠近透镜适当距离后，光屏上再次呈现清晰的像，则该眼镜是 （选填“近视”或“远视”）眼镜。
50．（2021•老河口市模拟）如图是某学生小李、小王和小郭三人所做“探究凸透镜成像规律”的实验装置图。
（1）小郭将凸透镜正对太阳光，在透镜的另一侧移动光屏，直至屏上呈现出 的光斑，量出透镜到光斑的距离为10cm，则该凸透镜的焦距为10cm；
（2）小王在凸透镜成像实验中，把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小 的光斑（选填“不变”、“变大”或“变小”）。
（3）小李同学做实验时，发现烛焰在光屏上的像如图，若要使烛焰在光屏中心成像，只调节光屏，小李应将光屏向 （选填“上”或“下”）移动，当蜡烛距离凸透镜10.3cm时，无论怎么样移动光屏都得不到像，原因是 。
A、像距过大，超过光具座的长度
B、不成像
（4）小郭将烛焰移至距凸透镜5cm处，移动光屏， 在光屏上得到像（选填“能”或“不能”）， （选填“照相机”、“投影仪”或“放大镜”）就是应用这一原理制成的，若拿下光屏，在透镜右侧移动眼睛的位置 （选填“能”或“不能”）看到像。
（5）小李同学将近视眼镜片放在蜡烛与凸透镜（靠近凸透镜）之间，小郭调整蜡烛、透镜和光屏的位置，直到在光屏上得到一个倒立缩小的清晰的像后，再将镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，小李应将光屏向 （选填“左”或“右”）移动。
51．（2021•鄂州模拟）小芳同学做探究凸透镜成像的规律实验，她首先按如图所示完成仪器装配，图中H点是2倍焦距处。
（1）经过调节，在光屏上得到了一个清晰的像，但像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向 （选填“上”或“下”）调；
（2）调节好蜡烛的高度后，她把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向 移动（填“左”或“右”）；
（3）再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的 像，要想看到这个像，小芳应从凸透镜的 （选填“右”或“左”）侧透过凸透镜观察；
（4）当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜上半部分，则光屏上所成像 ；（选填“完整”或“不完整”）
（5）如果保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离时，要想在光屏上再次得到清晰的像，应该在凸透镜和蜡烛之间放置适当的 （选填“凸透镜”或“凹透镜”）才能实现， （选填“近视”或“远视”）眼就是利用这种透镜矫正的。
52．（2021•咸安区模拟）琪琪看物体时成像情况如图甲所示，医生向她介绍激光手术：通过激光烧蚀厚度均匀的透明眼角膜，使之改变形状，实现视力矫正。
（1）请根据甲图判断琪琪患 眼，手术后的眼角膜形状应为图乙中的 形状。
（2）同学用自制的水凸透镜（当向水凸透镜里注水时焦距变小，抽水时焦距变大）来解释了近视，他将蜡烛、水凸透镜和光屏调整至图丙所示的位置时，光屏上出现清晰的烛焰像，此像的性质是倒立、 的实像。然后，利用注射器向水凸透镜中注少许水，光屏上原来清晰的像变得模糊不清，他要想重新得到清晰的烛焰像，在蜡烛和水凸透镜的位置都不变的情况下，应将光屏向 （选填“远离”或“靠近”）水凸透镜的方向移动。
53．（2022•汉阳区校级模拟）如图甲所示为机场登机口安装的“人脸识别”系统，实现一秒辨身份。为了探究其原理，小米利用如图所示的器材对凸透镜成像规律做了探究，已知凸透镜的焦距f＝10cm。
（1）若烛焰在光屏上所成的像如图乙所示，为使像能清晰地呈在光屏中央，应将凸透镜向 移动。
（2）将蜡烛、凸透镜、光屏固定在如图丙所示的位置，为了使光屏上出现清晰的像，他应适当把光屏向 （填“左”或“右”）调整。当蜡烛向右移动到距透镜 cm开始，将不再是人脸识别系统的成像特点。
（3）保持蜡烛和凸透镜在图丙的位置不变，将原透镜换成焦距是15cm的凸透镜，若想在光屏上再次得到清晰的像，他可以将光屏移到透镜右侧的 cm刻度线处，还可以在凸透镜和蜡烛之间放置一个度数合适的 （填“近视”或“远视”）眼镜。
54．（2022•江岸区校级模拟）某小组做“探究凸透镜成像规律”实验：
（1）若实验的过程中蜡烛点燃的时间太长，导致光屏上烛焰的像位于光屏上方边缘，则应将蜡烛向
（选填“上”或“下”）调节，最终使烛焰、凸透镜、光屏的中心大致在同一高度。
（2）当选用焦距为10cm的甲透镜进行实验，如图所示，此时光屏上恰好成清晰的实像，根据此时的成像特点，我们可制成 （选填“照相机”、“投影仪”或“放大镜”）。若保持蜡烛和光屏位置不变，将凸透镜移到光具座 cm刻度线处，则可以再次在光屏上成清晰的像。
（3）最后，小明将器材还原为如图所示的元件位置处，将甲透镜更换成焦距为20cm的乙透镜，小明发现保持凸透镜和光屏位置不动，无论怎样移动蜡烛，在光屏上都不能得到烛焰清晰的像，下列分析正确的是 。
①光具座长度太短
②光屏距离透镜太近，无论怎么移动蜡烛，光屏都无法成清晰的像
③蜡烛无法移动到距离凸透镜足够远的位置
55．（2023•武汉模拟）某同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。
（1）如图所示，保持蜡烛和凸透镜的位置不变，要使烛焰在光屏上成清晰的像，光屏应 （选填“靠近凸透镜”“远离凸透镜”或“保持在原位置”），此时光屏上成的像应是 （选填“放大”“等大”或“缩小”）的。
（2）若图中成实像时，发现由于燃烧时间较长蜡烛变短了，使像成在了光屏的偏上方，为了使像仍在光屏中央，此时可将凸透镜适当向下调，使烛焰中心位于凸透镜的 （选填“主光轴上方”“主光轴下方”或“主光轴上”）。
（3）实验时，若用一张纸片遮住了凸透镜的上半部，光屏上 （选填“能”或“不能”）成完整的像。
56．（2023•青山区校级模拟）某同学利用如图所示的装置探究凸透镜成像规律。
（1）图甲中光屏上恰好出现最小最亮的光斑，则凸透镜的焦距为 cm。
（2）图乙在光屏上得到烛焰清晰的像，这是 （填“照相机”“投影仪”或“放大镜”）的原理，接着该同学取下自己的近视眼镜放于凸透镜前，保持透镜和光屏位置不变只需 （填“向左”或“向右”）移动蜡烛，可在光屏上再次得到烛焰清晰的像，这说明近视眼镜对光具有 （填“会聚”或“发散”）作用。
57．（2023•湖北三模）如图1是小强和小国做“探究凸透镜成像规律”的实验装置。
（1）小强将蜡烛置于图中A处时，移动光屏到B处，观察到光屏上呈现清晰的像，此时像和物的大小相等，则该凸透镜的焦距是 cm；
（2）小强取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像变得模糊，小强将光屏向右移动适当距离后像又变得清晰。请你判断小强的眼睛与图2所示的 （填“甲”或“乙”）图中所表现的状况相同。
58．（2023•咸宁模拟）如图所示，在一个纸筒B的一端嵌上一个凸透镜作为镜头，另一个稍粗的纸筒A的一端蒙上薄膜作为胶片，然后将纸筒B套入纸筒A，就做成了模型照相机。
（1）在取材时，薄膜使用的材料是 （填“透明”、“半透明”或“不透明”）膜。
（2）观察时，小明应选择 （填“较亮”或“较暗”）的物体做观察对象。
（3）小明用自制的照相机先拍摄到了远处的物体，再拍摄近处物体时，应 （填“增大”或“减小”）透镜和薄膜的距离；此时膜上的像 （选填“变大”或“变小”或“不变”）。
59．（2023•江岸区校级模拟）小华同学用蜡烛、焦距为10cm的凸透镜和光屏等器材探究凸透镜成像的规律，如图。
（1）实验过程中小华应该首先点燃蜡烛并调整蜡烛和光屏的位置，使两者中心处在凸透镜的 上，即“三心等高”，这样整个实验过程中所成实像可以一直在光屏正中央。
（2）如图所示，光屏上已经有一个清晰的像，若将一个远视眼镜放在透镜前面，此时适当向 （选填“左”或“右”）移动光屏可以在光屏上看到一个清晰 （选填“放大”、“等大”或“缩小”）的实像。
（3）如图所示，光屏上已经有一个清晰的像，换用焦距为15cm的凸透镜继续实验，下列说法正确的是 （填序号）。
A.向左移动蜡烛，可在光屏上得到烛焰缩小的清晰的实像
B.向左移动透镜，可在光屏上得到烛焰等大的清晰的实像
C.向右移动光屏，可在光屏上得到烛焰放大的清晰的实像
D.无论怎样移动蜡烛，在光屏上都得不到烛焰的清晰的像
60．（2021•东西湖区模拟）某同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”的实验：
（1）如图所示，保持蜡烛和凸透镜的位置不变，要使烛焰在光屏上成清晰的像，光屏应 （选填“靠近凸透镜”“远离凸透镜”或“保持在原位置”），此时光屏上成的像应是 （选填“放大”“等大”或“缩小”）的。这是 （选填“照相机”“投影仪”或“放大镜”）的原理。
（2）如图所示，调节光屏使烛焰在光屏上成清晰的像后，将凸透镜换成焦距为5cm的凸透镜，要使光屏上重新获得清晰像的做法有 （填写数字序号，可多选）。
①保持烛焰和透镜位置不变，向左移动光屏
②保持透镜和光屏位置不变，向右移动烛焰
③保持烛焰和光屏位置不变，向左移动凸透镜
湖北（2021-2023）中考物理模拟题分类汇编---透镜及其应用
参考答案与试题解析
一．选择题（共30小题）
1．（2021•鄂城区校级模拟）如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光点，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是（ ）
A．当物体距透镜8cm时，成正立的像
B．当物体距透镜16cm时，成倒立、放大的实像
C．当物体从距透镜20cm处远离透镜的方向移动时，所成的像逐渐变小
D．当物体从距透镜20cm处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜
【考点】探究凸透镜成像的规律．
【专题】定性思想；探究型实验综合题．
【答案】D
【分析】探究凸透镜的成像规律，对于一倍焦距，大于一倍焦距小于二倍焦距、大于二倍焦距这三个点，所成的像应该熟练掌握。从图上应该准确的判断出凸透镜的焦距（一倍焦距）。
【解答】解：由图可知，凸透镜的焦距为10cm；
A、当物体距透镜8cm时，物距小于一倍焦距，成正立放大的虚像，故A正确；
B、当物体距透镜16cm时，物距大于一倍焦距小于二倍焦距，成倒立放大的实像，故B正确；
C、物距大于二倍焦距成倒立缩小实像，当物体从距透镜20cm处远离透镜的方向移动时，所成的像逐渐变小，故C正确；
D、物距大于二倍焦距时，要成清晰的像，光屏应该远离透镜，故当物体从距透镜20cm处靠近透镜移动时，要得到清晰的像应使光屏远离透镜，故D错误。
故选：D。
【点评】本题考查是凸透镜的成像规律，从图中可得出，凸透镜的焦距为10cm，对于一倍焦距，大于一倍焦距小于二倍焦距、大于二倍焦距这三个点所成的像，应该熟练掌握，这样对题目中所给出的答案就能准确判断。
2．（2021•黄冈模拟）小宇同学的奶奶年龄大了，总看不清手机屏幕，需要把手机拿得远远的才能勉强看清。细心的小宇在网上帮奶奶购买了一个手机屏幕放大器（图甲）。将手机放在支架处，透过透明的屏幕放大器即可看到手机屏幕放大的像，图乙为其观看效果。下列分析正确的是（ ）
A．屏幕放大器相当于一个凹透镜
B．透过屏幕放大器看到的像是实像
C．手机在屏幕放大器的一倍焦距以内
D．小宇奶奶戴近视眼镜即可看清近处物体
【考点】凸透镜成像规律的其他应用；近视眼的成因与矫正办法．
【专题】应用题；透镜及其应用；应用能力．
【答案】C
【分析】放大镜的成像特点：物距在一倍焦距内时，凸透镜成放大正立的虚像；近视眼的晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面，需戴凹透镜矫正；远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，需戴凸透镜矫正。
【解答】解：
ABC、手机屏幕放大器的实质是一个凸透镜，把手机屏幕放大凸透镜的一倍焦距之内，成正立放大的虚像，故AB错误，C正确；
D、小宇同些的奶奶年龄大了，总看不清手机屏幕，需要把手机拿得远远的才能勉强看清，这说明小宇的奶奶是远视眼，需要带远视镜才能看清近处的物体，远视眼镜是凸透镜，故D错误。
故选：C。
【点评】本题考查了凸透镜成正立放大的虚像的特点和规律，难度不大。
3．（2021•阳新县校级模拟）12月2日是全国安全交通日，为加强交通安全，太原市重要位置都安装了“电子眼”。下列关于“电子眼”的说法正确的是（ ）
A．电子眼上成的像是虚像
B．电子眼的摄像头是凹透镜
C．当物体靠近电子眼时，电子眼所成的像变大
D．在拍摄录像时，物体在电子眼摄像头一倍焦距和二倍焦距之间
【考点】生活中的透镜．
【专题】应用题；定性思想；分析、综合能力．
【答案】C
【分析】电子眼的成像规律和我们生活中的照相机的原理是一样的，物体在凸透镜的二倍焦距以外，成的像在凸透镜的一倍焦距和二倍焦距之间。
成像过程中有物近像远像变大的规律。
【解答】解：
A、电子眼成像特征和照相机是一样的，成的是倒立缩小的实像；故A错误。
B、电子眼摄像头和照相机都是凸透镜；故B错误。
C、凸透镜成实像时有物近像远像变大的规律，所以物体靠近电子眼时，电子眼所成的像变大；故C正确。
D、电子眼的成像规律和我们生活中的照相机的原理是一样的，物体在凸透镜的二倍焦距以外，成的像在凸透镜的一倍焦距和二倍焦距之间；故D错误。
故选：C。
【点评】此题考查凸透镜成像规律，结合生活中的透镜熟练应用成像规律。是中考的必考点，需要重视。
4．（2021•阳新县模拟）透镜在生活中应用广泛，下列说法正确的是（ ）
A．显微镜的物镜和目镜都是凹透镜
B．望远镜的物镜将远处的物体成缩小的像，其口径越大越好
C．投影仪成的是正立放大的实像
D．用放大镜看地图时，不可能看到缩小的像
【考点】生活中的透镜．
【专题】应用题；透镜及其应用；应用能力．
【答案】B
【分析】（1）显微镜的物镜成倒立、放大的实像，目镜成正立、放大的虚像。
（2）望远镜的物镜成倒立、缩小的实像，目镜成正立、放大的虚像；
（3）（4）掌握凸透镜成像的三种情况和应用。
U＞2f，成倒立、缩小的实像，应用于照相机和摄像机。
2f＞U＞f，成倒立、放大的实像，应用于幻灯机和投影仪。
U＜f，成正立、放大的虚像，应用于放大镜。
【解答】解：A、显微镜的物镜和目镜都是一个凸透镜，物镜成倒立、放大的实像，目镜成正立、放大的虚像，故A错误；
B、望远镜的物镜将远处的物体成缩小的像，其口径越大，经过的光线越多，成像越清晰，故B正确；
C、投影仪成的是倒立、放大的实像，故C错误；
D、放大镜是凸透镜，当地图到放大镜的距离在二倍焦距之外时，成的是倒立、缩小的实像，故D错误。
故选：B。
【点评】此题主要考查了凸透镜成像规律的应用，关键是记熟成像规律并能做到举一反三。同时考查了平面镜成像的特点，比较简单，属于基础知识。
5．（2021•江岸区校级模拟）某同学用焦距10cm的凸透镜做探究凸透镜成像规律的实验。如图所示，调整好蜡烛，凸透镜和光屏的位置后，光屏上刚好得到了烛焰清晰的像。下列说法不正确的是（ ）
A．如图所示的成像特点与照相机成像特点相同
B．蜡烛和光屏不动，将透镜移至距蜡烛15cm处，光屏上可以得到清晰的缩小的像
C．改用焦距为8cm的凸透镜再次进行实验，则将蜡烛适当右移可得清晰的像
D．在烛焰和透镜之间放一个近视眼镜的镜片，则将光屏适当右移可得清晰的像
【考点】探究凸透镜成像的规律．
【专题】应用题；透镜及其应用；分析、综合能力．
【答案】B
【分析】（1）当物距大于二倍焦距时，成倒立、缩小的实像，应用为照相机；
（2）当物距位于一倍焦距和二倍焦距之间时，成倒立、放大的实像，应用为投影仪；
（3）换用焦距较小的凸透镜，相当于增大像距，凸透镜成实像时，物近像远像变大；
（4）近视眼镜为凹透镜，对光线具有发散作用。
【解答】解：A、由图可知，此时物距为30cm，物距大于二倍焦距时，成倒立、缩小的实像，应用为照相机，故A正确；
B、将透镜移至距蜡烛15cm处，此时物距15cm，位于一倍焦距和二倍焦距之间时，成倒立、放大的实像，故B错误；
C、改用焦距为8cm的凸透镜再次进行实验，此时相当于增大像距，所以需要减小物距，所以蜡烛应该向右移动，故C正确；
D、在烛焰和透镜之间放一个近视眼镜的镜片，近视眼镜为凹透镜，对光线具有发散作用，则将光屏适当右移可得清晰的像，故D正确。
故选：B。
【点评】此题是探究凸透镜成像规律的实验，考查了凸透镜成像规律及应用。
6．（2022•麻城市校级模拟）如图，有一款自行车，座椅后连接的微型投影仪可以将转弯、停止等提示信号投射到骑行者的后背上，因其独特的安全设计和GPS导航功能备受人们的青睐。关于这款自行车，下列说法正确的（ ）
A．骑行者后背上所成的像是虚像
B．投影仪的镜头到骑行者后背的距离大于镜头的二倍焦距
C．从骑行者背后不同方向都能看见所成的像是因为光发生了镜面反射
D．投影仪发出的是红外线
【考点】凸透镜成像规律的其他应用；漫反射；红外线．
【专题】应用题；透镜及其应用；应用能力．
【答案】B
【分析】利用下列知识分析判断：
（1）根据凸透镜成像的三种情况和应用进行判断：
u＞2f，成倒立、缩小的实像，应用于照相机和摄像机。
2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪。
u＜f，成正立、放大的虚像，应用于放大镜和老花镜；
（2）我们能从不同方向都能看见不发光的物体是因为光发生了漫反射；
（3）光源能发光。
【解答】解：
AB、座椅后连接的微型投影仪的镜头是凸透镜，将转弯、停止等提示信号投射到骑行者的后背上，成的像是倒立放大的实像，投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍，故A错误、B正确；
C、从骑行者背后不同方向都能看见所成的像是因为光发生了漫反射，故C错误；
D、投影仪发出的是可见光，故D错误。
故选：B。
【点评】本题考查了凸透镜成像规律的应用、镜面反射与漫反射的区别以及电磁波的特点，属于基础题目。
7．（2022•孝感三模）为了加强管理，某单位利用人工智能技术，实行“刷脸”（原理同校园里的监控系统）考勤制度。如图所示，下列有关说法正确的是（ ）
A．摄像头是一个凹透镜
B．“刷脸”时，面部应位于摄像头两倍焦距之外
C．摄像头成像特点与投影仪相同
D．“刷脸”时，面部经摄像头成倒立缩小的虚像
【考点】凸透镜成像规律的其他应用．
【专题】应用题；透镜及其应用；应用能力．
【答案】B
【分析】摄像头是利用凸透镜成倒立、缩小的实像的原理制成的，当u＞2f时，凸透镜才成倒立、缩小的实像。
【解答】解：摄像头是一个凸透镜，当u＞2f时，光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故B正确，ACD错误。
故选：B。
【点评】本题考查了凸透镜的成像特点和应用，要掌握凸透镜成像的规律，搞清每种情况下的应用。在学习过程中要善于总结、寻找规律，学着将所学知识与生活实际联系起来。
8．（2022•武穴市模拟）已知凸透镜的焦距为15cm。下列说法正确的是（ ）
A．当物体距凸透镜10cm时，成正立、放大的实像
B．当物体距凸透镜15cm时，成正立、放大的虚像
C．当物体距凸透镜20cm时，成倒立、放大的实像
D．当物体距凸透镜35cm时，成倒立、放大的实像
【考点】探究凸透镜成像的规律．
【专题】应用题；透镜及其应用；应用能力．
【答案】C
【分析】根据凸透镜成像的四种情况和应用进行判断：
u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机。
u＝2f，成倒立、等大的实像，v＝2f，一般用来求凸透镜的焦距。
2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪。
u＜f，成正立、放大的虚像，应用于放大镜。
【解答】解：A、当u＝10cm时，u＜f＝15cm，成正立、放大的虚像，故A错误；
B、当物体距凸透镜15cm时，u＝f＝15cm，不成像，故B错误；
C、当u＝20cm时，2f＞u＞f，成倒立、放大的实像，故C正确；
D、当u＝35cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，故D错误。
故选：C。
【点评】凸透镜成像的四种情况和应用，以及凸透镜成实像时，物距、像距、像之间的关系，是凸透镜成像习题的重要依据，一定要熟练掌握
9．（2022•茅箭区校级模拟）“新冠肺炎”疫情期间，各地通过扫描二维码进行防疫登记，下列说法正确的是（ ）
A．手机摄像头和老花眼镜的镜片都对光有发散作用
B．当摄像头远离二维码时，影像传感器上的像变大
C．扫描时二维码位于手机摄像头二倍焦距以外
D．影像传感器上成的是正立的虚像
【考点】凸透镜成像规律的其他应用．
【专题】应用题；透镜及其应用；应用能力．
【答案】C
【分析】（1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用；
（2）手机摄像头是凸透镜，是利用物体在2倍焦距以外，凸透镜成倒立缩小实像的原理工作的；凸透镜成实像时，具有“物远像近像变小”的特点。
【解答】解：
A、手机摄像头相当于凸透镜，老花眼镜的镜片也是凸透镜，它们对光线都有会聚作用，故A错误。
BCD、手机摄像头是利用物体在2倍焦距以外，成倒立、缩小实像的原理工作的，所以，扫描时二维码位于手机摄像头二倍焦距以外，影像传感器上成的是倒立、缩小的实像；
凸透镜成实像时，物远像近像变小，则当摄像头远离二维码时，影像传感器上的像变小，故C正确、BD错误；
故选：C。
【点评】此题考查了凸透镜成像规律的应用，关键要明确“凸透镜成实像时物远像近像变小”的规律。
10．（2023•浠水县二模）互联网给农村经济带来了新的契机，如图是某村通过直播为当地特产带货的场景。下列说法正确的是（ ）
A．摄像头的镜头是凹透镜
B．直播使用的手机摄像头成的是正立、缩小的实像
C．为了使网友看到更大的商品画面，应将商品靠近摄像头
D．手机屏幕的彩色画面是由红、黄、蓝三种色光组成的
【考点】凸透镜成像规律的其他应用；色光的三原色和色光的混合．
【专题】应用题；透镜及其应用；应用能力．
【答案】C
【分析】（1）手机摄像头是一个凸透镜，成倒立、缩小的实像；
（2）色光的三原色是红、绿、蓝；
（3）凸透镜成实像时，物近像远像变大。
【解答】解：
AB、手机摄像头是一个凸透镜，其成像原理与照相机的成像原理相同，成的是倒立、缩小的实像，故AB错误；
C、为了使网友看清商品细节，像应变大，像距变大，物距变小，应将商品靠近摄像头，故C正确；
D、光的三原色是红、绿、蓝，手机屏幕上的彩色画面是由红、绿、蓝三种色光混合而成，故D错误。
故选：C。
【点评】本题考查了凸透镜成像规律的应用、光的三原色，属于基础题。
11．（2023•汉阳区模拟）如图所示，投影机将画面投影到屏幕上。下列说法正确的是（ ）
A．投影机的镜头与近视眼镜的镜片是同一种透镜
B．投影机的镜头成像与小孔成像原理相同
C．从不同位置都能看到屏幕上的画面，是因为光在屏幕上发生了漫反射
D．屏幕上丰富的色彩由红、白、蓝三种色光混合而成
【考点】凸透镜成像规律的其他应用；漫反射；色光的三原色和色光的混合．
【专题】应用题；光的传播和反射、平面镜成像；光的折射、光的色散；透镜及其应用；应用能力．
【答案】C
【分析】（1）投影机的镜头是一个凸透镜，近视眼需要要凹透镜矫正；
（2）光在同种均匀介质沿直线传播；凸透镜成像属于光的折射现象；
（3）光照射到不平的物体表面上时会发生漫反射现象；
（4）光的三原色是红、绿、蓝。
【解答】解：
A．投影机的镜头是凸透镜，近视眼镜的镜片是凹透镜，两者不是同一种透镜，故A错误；
B．光经投影机的镜头成像，属于凸透镜成像，是光的折射；小孔成像是光沿直线传播，二者的成像原理不同，故B错误；
C．射到屏幕上的光在凹凸不平的屏幕表面上时，会发生漫反射，使得不同位置的人都能看到画面，故C正确；
D．屏幕上丰富的色彩由红、绿、蓝三种色光混合而成，故D错误。
故选：C。
【点评】本题考查了凸透镜成像特点、光的直线传播、光的反射、光的折射现象，属于基础题。
12．（2023•西陵区校级模拟）如图是二维码扫描收银盒，它是一种影像式移动支付装置，其扫描摄像头为焦距等于5厘米的凸透镜，将二维码放置在扫码区则可生成倒立、缩小的实像。小明用凸透镜成像实验模拟收银盒成像规律，其中正确的是（ ）
A．B．
C．D．
【考点】凸透镜成像规律的其他应用．
【专题】应用题；透镜及其应用；理解能力．
【答案】C
【分析】摄像头相当于凸透镜，其成像原理与照相机相同，即u＞2f，f＜v＜2f，凸透镜成倒立、缩小的实像。
【解答】解：
将二维码放置在扫码区则可生成倒立、缩小的实像，说明此时的物距要大于二倍焦距（已知f＝5cm），所以物距大于10cm，像距在一倍焦距和二倍焦距之间（即在5cm～10cm之间），
A图中物距等于10.0cm＝2f，B图中物距等于5.0cm＝f，D图中物距为12.0cm＞2f，但其像距为17.0cm＞2f，所以ABD不符合题意；
C中的物距等于12.0cm＞2f，像距为8.0cm，像距在一倍焦距和二倍焦距之间，故C符合题意。
故选：C。
【点评】知道并理解凸透镜的成像规律是解答该题的关键。
13．（2023•咸宁模拟）为了行车安全，很多家用汽车都安装了电子后视镜。电子后视镜通过摄像头成像，将车侧后方的车况呈现在显示屏上，如图所示。关于电子后视镜的成像情况，下列说法正确的是（ ）
A．摄像头相当于一个凸面镜
B．摄像头成倒立、缩小的实像
C．侧后方车辆应在摄像头二倍焦距以内
D．侧后方车辆靠近时，显示屏上车的像变小
【考点】凸透镜成像规律的其他应用．
【专题】应用题；透镜及其应用；应用能力．
【答案】B
【分析】凸透镜对光线有会聚作用，当物体在透镜的2倍焦距之外时，物体经透镜能成倒立、缩小的实像；凸透镜成实像时，物距变小，像距变大，像变大；凸透镜成实像时，物距变小，像距变大，像变小。
【解答】解：摄像头的镜头是一个凸透镜，摄像头的成像原理与照相机相同，侧后方车辆应在摄像头二倍焦距以外，成倒立、缩小的实像；当侧后方车靠近摄像头时，物距变小，像距变大，则显示屏上车的像变大，故B正确，ACD错误。
故选：B。
【点评】本题考查了凸透镜成像规律的应用，要求学生会用学过的知识分析日常生活中的相关现象，平时多注意观察，将知识活学活用。
14．（2021•襄阳一模）用凸透镜制作简易望远镜，对望远镜工作原理分析，错误的是（ ）
A．望远镜的目镜成的是正立放大的虚像
B．望远镜的两个透镜，可以用老花镜的镜片来代替
C．远处的物体经过物镜成的像落在目镜焦点以内
D．望远镜的物镜成的是倒立放大的实像
【考点】望远镜．
【专题】透镜及其应用；应用能力．
【答案】D
【分析】望远镜的目镜和物镜都是凸透镜，物镜成倒立缩小的实像，目镜成正立放大的虚像。
【解答】解：A、望远镜的目镜和物镜都是凸透镜，目镜成正立放大的虚像，故A正确；
B、望远镜的目镜和物镜都是由凸透镜组成，可以用老花镜的镜片来代替，故B正确；
C、物镜成倒立缩小的实像，像落在物镜的一二倍焦距之间，整好落在目镜的焦点以内，故C正确；
D、望远镜的物镜成的是倒立缩小的实像，故D错误。
故选：D。
【点评】本题考查了望远镜的工作原理。
15．（2021•十堰二模）在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示。图线中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正确的是（ ）
A．蜡烛处于AB间某一位置时，成倒立缩小的实像
B．蜡烛处于BC间某一位置时，成倒立放大的实像
C．将蜡烛从C移动到B的过程中，所成像逐渐增大
D．将蜡烛从B移动到A的过程中，所成像逐渐减小
【考点】探究凸透镜成像的规律．
【专题】透镜及其应用．
【答案】C
【分析】（1）根据u＝v＝2f，成倒立、等大的实像，判断凸透镜的焦距。
（2）根据物距和焦距，判断凸透镜成像情况：
u＞2f，成倒立、缩小的实像。
2f＞u＞f，成倒立、放大的实像。
u＜f，成正立、放大的虚像。
（3）凸透镜成实像时，物距减小，像距增大，像变大。
【解答】解：（1）由图象知，u＝v＝2f＝20cm，凸透镜成倒立、等大的实像，所以凸透镜的焦距：f＝10cm。
（2）物距大于一倍焦距时，凸透镜成实像。
A、蜡烛处于AB间某一位置时，2f＞u＞f，成倒立、放大的实像。选项错误。
B、蜡烛处于BC间某一位置时，u＞2f，成倒立、缩小的实像。选项错误。
C、将蜡烛从C移动到B的过程中，物距大于一倍焦距时，凸透镜成实像。物距减小，像距增大，像变大。选项正确。
D、将蜡烛从B移动到A的过程中，物距大于一倍焦距时，凸透镜成实像。物距减小，像距增大，像变大。选项错误。
故选：C。
【点评】凸透镜成像的几种情况和凸透镜成实像时，物距增大，像距减小，像变小在凸透镜成像习题中有广泛的应用，一定要熟练掌握。
16．（2022•江汉区校级模拟）如图所示是正常眼睛看远处和近处物体光路图，晶状体和角膜共同作用相当于凸透镜，关于眼睛的调节下列说法正确的是（ ）
A．正常人眼看远处物体时，晶状体变薄，对光的偏折能力变大
B．正常人眼看近处物体时，晶状体变厚，对光的偏折能力变小
C．近视眼的人看远处物体时，由于晶状体太厚，折光能力太强，成像会在视网膜之前
D．远视眼的人看近处物体时，由于晶状体太厚，折光能力太强，成像会在视网膜之后
【考点】远视眼的成因与矫正办法；眼睛及其视物原理；近视眼的成因与矫正办法．
【专题】透镜及其应用；应用能力．
【答案】C
【分析】（1）人类和某些动物的眼睛很像一架照相机。眼球内的晶状体相当于一个凸透镜，视网膜相当于光屏，我们看物体时，是通过睫状体的伸缩来调节晶状体的弯曲程度，改变晶状体的焦距，使不同远近的物体都能在像距相同的视网膜上生成清晰的倒立实像。
（2）近视眼是晶状体会聚能力增强，像成在视网膜的前方，应配戴凹透镜矫正；
（3）远视眼的晶状体变薄，会聚能力减弱，像成在视网膜的后方。
【解答】解：AB、正常人眼看远处物体时，睫状体放松，晶状体比较薄对光的偏折能力变小，远处物体射来的光刚好会聚在视网膜上，眼球可以看清远处的物体，故A错误；
B．正常人眼看近处物体时，睫状体收缩，晶状体比较厚对光的偏折能力变大，近处物体射来的光刚好会聚在视网膜上，眼球可以看清近处的物体，故B错误；
C．形成近视眼的原因是晶状体太厚，折光能力太强，来自远处点的光会聚在视网膜前，即光线在视网膜前方成像，故C正确；
D．远视眼的人看近处物体时，由于晶状体太薄，折光能力太差，成像会在视网膜之后，故D错误。
故选：C。
【点评】本题主要考查学生对眼睛及其视物原理的了解和掌握，对学生的要求较高，体现了物理和生活的密切关系。
17．（2023•浠水县校级二模）下列对各光学现象的相应解释或描述，正确的是（ ）
A．甲：入射光垂直射向镜面时，入射角等于90°
B．乙：蜡烛远离玻璃板时，玻璃板后面蜡烛的像大小不变
C．丙：点燃蜡烛前，需调整蜡烛、凸透镜和光屏的中心在同一高度
D．丁：是远视眼矫正后的成像光路图
【考点】近视眼的成因与矫正办法；光的反射定律的应用；平面镜成像的特点；探究凸透镜成像的规律．
【专题】应用题；光的传播和反射、平面镜成像；透镜及其应用；应用能力．
【答案】B
【分析】（1）入射光线与法线之间的夹角为入射角；
（2）平面镜所成的像的大小与物体大小相同；
（3）调整凸透镜、光屏、烛焰的中心大致在同一高度上，这样做的目的是使物体的像能够成在光屏的中心；
（4）近视眼的成因：晶状体太厚或眼球前后径太长，使来自远处物体的光会聚于视网膜前方，造成看不清远处的物体；近视眼的矫正方法，需配戴凹透镜；远视眼的成因：晶状体太薄或眼球前后径太短，使来自近处物体的光会聚于视网膜后方，造成看不清近处的物体；远视眼的矫正方法，需配戴凸透镜。
【解答】解：
A、入射光垂直射向镜面时，入射光线与法线之间的夹角为0°，所以入射角等于0°，故A错误；
B、蜡烛远离玻璃板时，由于像与物体等大，所以玻璃板后面蜡烛的像大小不变，故B正确；
C、探究凸透镜成像规律时，需要调整凸透镜、光屏、烛焰的中心大致在同一高度上，所以该调节要在点燃蜡烛后，故C错误；
D、由图可知，该透镜为凹透镜，对光线具有发散作用，凹透镜可以矫正近视眼，所以丁图是近视眼矫正后的成像光路图，故D错误。
故选：B。
【点评】本题考查了平面镜成像的特点、光的反射定律、凸透镜成像实验前器材的条件、近视眼的矫正方法，属于基础题。
18．（2023•大冶市模拟）将凸透镜正对太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示，下列说法正确的是（ ）
A．不移动任何器材，此时可以在光屏上观察到清晰缩小的像
B．此时只移动蜡烛，可在光屏上得到一个清晰倒立放大的像
C．将蜡烛移到30cm刻度处，移动光屏可在屏上得到清晰等大的像
D．将蜡烛移到40cm刻度处，移动光屏可在光屏上得到清晰放大的像
【考点】探究凸透镜成像的规律．
【专题】应用题；定性思想；归纳法；透镜及其应用；应用能力．
【答案】B
【分析】（1）焦点指凸透镜能使平行于主光轴的光会聚的点，而焦距即为焦点到光心的距离；
（2）2f＞u＞f，v＞2f，成倒立、放大的实像；
u＞2f，2f＞v＞f，成倒立、缩小的实像；
u＝v＝2f，凸透镜成倒立等大的实像；
u＜f，成正立、放大的虚像，虚像不能用光屏承接。
【解答】解：根据焦点和焦距的定义，当拿着凸透镜正对太阳光，在距透镜中心15cm处得到一个最小最亮的光斑，则该凸透镜的焦距为该点到透镜的距离，即焦距为15cm。
AB、从图上看出，物距u＝50.0cm﹣10.0cm＝40.0cm，v＝85.0cm﹣50.0cm＝35.0cm，由于u＞2f，2f＞v＞f，成倒立、缩小的实像，此时光屏在二倍焦距之外，不会得到清晰的像，故A错误；
此时若只将蜡烛向右移动，把蜡烛移到一倍焦距与二倍焦距之间时，可以在光屏得到一个倒立放大的像，故B正确；
C、u＝v＝2f，凸透镜成倒立等大的实像，由图可知，将蜡烛移到30cm刻度处，u＝50.0cm﹣30.0cm＝20.0cm≠2f，则移动光屏不能在屏上得到清晰等大的像，故C错误；
D、将蜡烛移到40cm刻度处，u＝50.0cm﹣40.0cm＝10.0cm，物距满足u＜f，成正立、放大的虚像，虚像不能成在光屏上，故D错误。
故选：B。
【点评】此实验考查学生对于凸透镜成像实验的理解和掌握，熟记成像规律是解题关键。
19．（2022•谷城县校级模拟）智能手机的普及，给我们生活带来了极大的方便，但同时也给我们的身体带来了一定的伤害，例如青少年近视的人数在大幅上升。关于近视的成因及解决办法，下列说法正确的是（ ）
A．长时间看手机，导致眼球的晶状体变薄，折光能力太弱
B．长时间看手机，导致眼球的晶状体变厚，折光能力太强
C．近视眼成像在视网膜的前方，可用凸透镜来进行矫正
D．近视眼成像在视网膜的后方，可用凹透镜来进行矫正
【考点】近视眼的成因与矫正办法．
【专题】应用题；透镜及其应用；应用能力．
【答案】B
【分析】近视眼成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成近视眼。
【解答】解：近视眼是只能看清近处的物体，看不清远处的物体，产生近视眼的原因是：长时间看手机，导致眼球的晶状体变厚，折光能力太强，因此来自远处点的光会聚在视网膜前；对近视眼的矫正可通过凹透镜对光线的发散作用进行纠正。故B正确，ACD错误。
故选：B。
【点评】本题主要考查了眼睛及其视物原理与近视眼的成因。属于识记性内容，比较简单。
20．（2022•武汉模拟）某同学利用如图所示的器材做实验，先用焦距为10cm的凸透镜甲进行实验，在光屏中上得到了烛焰清晰缩小的实像。接下来他将凸透镜甲改用焦距为20cm的凸透镜乙进行实验，要在光屏上得到烛焰清晰的像，下列操作可行的是（ ）
A．保持蜡烛和凸透镜的位置不变，将光屏向右移动
B．保持凸透镜和光屏的位置不变，将蜡烛向左移动
C．保持凸透镜的位置不变，将蜡烛和光屏均向左移动
D．保持蜡烛、凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放一个合适的近视眼镜
【考点】探究凸透镜成像的规律．
【专题】应用题；透镜及其应用；应用能力．
【答案】A
【分析】首先根据题意“先用焦距10cm的透镜甲进行实验，在屏上得到清晰缩小的实像”可确定物距与焦距的关系，然后再根据凸透镜成实像时，物近像远像变大来确定调节光屏的方法；近视眼镜是凹透镜，对光线具有发散作用。
【解答】解：先用焦距为10cm的凸透镜甲进行实验，在光屏中上得到了烛焰清晰缩小的实像，此时的物距大于二倍焦距；
改用焦距为20cm的凸透镜乙进行实验，凸透镜的焦距变大，在不移动器材的情况下，像会成在光屏的后方；
A、保持蜡烛和凸透镜的位置不变，即物距不变，焦距变大，像距会变大，应将光屏向右移动，故A正确；
B、保持凸透镜和光屏的位置不变，焦距变大，物距在一倍焦距和二倍焦距之间，像距会大于2倍焦距，根据图示可知，无法成清晰的像，故B错误；
C、保持凸透镜的位置不变，若光屏向左移动，此时的像距会小于焦距，光屏上不能成像，故C错误；
D、保持蜡烛、凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放一个合适的近视眼镜，由于近视眼睛是凹透镜，对光线具有发散作用，会推迟像会聚，所以像不能成在光屏上，故D错误。
故选：A。
【点评】本题考查了凸透镜成像的规律，要注意理解应用。此题比较有拓展性，有一定难度。
21．（2022•汉阳区模拟）某同学利用如图所示的器材做实验，先用焦距为10cm的凸透镜甲进行实验，在光屏上得到了烛焰清晰缩小的实像。接下来他将凸透镜甲改用焦距为20cm的凸透镜乙进行实验，要在光屏上得到烛焰清晰的像，下列操作不可行的是（ ）
A．保持蜡烛和凸透镜的位置不变，将光屏向右移动
B．保持凸透镜和光屏的位置不变，将蜡烛向左移动
C．保持凸透镜的位置不变，将蜡烛和光屏均向右移动
D．保持蜡烛，凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放一个合适的远视眼镜
【考点】探究凸透镜成像的规律．
【专题】透镜及其应用；应用能力．
【答案】B
【分析】首先根据题意“先用焦距10cm的透镜甲进行实验，在屏上得到清晰缩小的实像”可确定物距与焦距的关系，然后再根据凸透镜成实像时，物近像远像变大来确定调节光屏的方法；远视眼镜是凸透镜，对光线具有会聚作用。
【解答】解：A．将凸透镜甲改用焦距为20cm的凸透镜乙进行实验，则此时物距在一倍焦距到两倍焦距之间，像距应在两倍焦距外，所以应将光屏向右移动，光屏上才能出现清晰的倒立的放大的实像，故A正确，不符合题意；
B、将凸透镜甲改用焦距为20cm的凸透镜乙进行实验，保持凸透镜和光屏的位置不变，即此时像距小于一倍焦距，无论怎样移动蜡烛光屏上都不能承接到像，故B
错误，符合题意；
C．保持凸透镜的位置不变，将蜡烛和光屏均向右移动，光屏上可能能接到清晰的放大的实像，故C正确，不符合题意；
D．远视眼镜是凸透镜，有会聚作用，保持蜡烛，凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放一个合适的远视眼镜可以使像承载光屏上，故D正确，不符合题意。
故选：B。
【点评】本题考查了凸透镜成像的规律，要注意理解应用，此题比较有拓展性，有一定难度。
22．（2021•鄂州模拟）如图甲所示，把一支铅笔水平地放在空玻璃瓶的后方，透过玻璃瓶观察到的情形如图乙；将玻璃瓶灌满水后，将铅笔由靠近玻璃瓶的位置向远处慢慢地移动，同时透过玻璃瓶观察铅笔的像。
关于以上实验，下列说法正确的是（ ）
A．如图乙，人能透过空玻璃观察到铅笔是光的反射成像，此像是虚像
B．人透过装水的玻璃瓶可以观察到如图A所示的像，此像是虚像
C．人通过盛水的玻璃瓶可以观察到如图B所示的像，此像是实像
D．人通过盛水的玻璃瓶可以观察到如图C所示的像，此像是实像
【考点】凸透镜成像规律的其他应用．
【专题】定性思想；透镜及其应用．
【答案】C
【分析】由凸透镜成像的规律知，当物距在一倍焦距以内时，得到正立、放大的虚像；物体在一倍焦距到二倍焦距之间时，得到倒立、放大的实像；物体在二倍焦距以外时，得到倒立、缩小的实像。
【解答】解：把一支铅笔水平地放在空玻璃瓶的后方，透过玻璃瓶观察到图乙的像是光的折射成像，此像是虚像，故A错误；
玻璃瓶装满水在水平方向上相当于一个凸透镜，在竖直方向上，因为水的厚度相同，不能相当于凸透镜；
当铅笔由靠近瓶子的位置逐渐远离时，透过透镜会看到正立、放大的虚像（横向放大，纵向不放大），所以会逐渐变长；如图C；
当到达某一位置时，铅笔尖忽然改变方向，成倒立、放大的实像（横向放大，纵向不放大，也就是变长，但是不能变粗），所以B图可以看到，A图情景看不到；
继续移动，当物距大于二倍焦距时，横向缩小，所以变短，如图D。
综上分析ABD错误，C正确。
故选：C。
【点评】此题主要考查凸透镜成像规律的应用，涉及到光的反射、光的折射、凸透镜成像的规律等知识，属于一道光学综合题。此实验最好亲自做一下比较好。
23．（2021•孝感模拟）透过装满水的圆柱形玻璃杯，看到课本封面的“物理”两个字如图所示。下列说法正确的是（ ）
A．装水的玻璃杯相当于一个凹透镜
B．玻璃杯远离课本封面时，看到的字变小
C．图中“物理”两个字是光的反射形成的
D．图中“物理”两个字是虚像
【考点】凸透镜成像规律的其他应用．
【专题】应用题；透镜及其应用；应用能力．
【答案】B
【分析】根据凸透镜成像的三种情况和应用进行判断：u＞2f，成倒立、缩小的实像，应用于照相机；2f＞u＞f，成倒立、放大的实像，应用于幻灯机；u＜f，成正立、放大的虚像，应用于放大镜。
凸透镜成实像时，物距变大，像距变小，像变小。
【解答】解：
A、装水的玻璃杯中间厚边缘薄，相当于一个凸透镜，故A错误；
B、玻璃杯远离课本封面时，物距变大了，像距会变小，看到的字变小，故B正确；
CD、图中“物理”两个字是倒立的实像，是由光的折射形成的，故CD错误。
故选：B。
【点评】此题主要考查了凸透镜成像规律的应用，关键是根据图中信息判断凸透镜成像的特点。
24．（2021•江汉区模拟）在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）
A．该凸透镜的焦距范围为7.5cm＜f＜15cm
B．光屏上成倒立、放大的实像
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像
D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；应用能力．
【答案】A
【分析】凸透镜成像的规律：
当u＞2f时，成倒立、缩小的实像。照相机、摄像机就是根据这个原理制成的；
当u＝2f时，成倒立、等大的实像；
当2f＞u＞f时，成倒立、放大的实像。幻灯机、投影仪就是根据这个原理制成的；
当u＝f时，无像。经凸透镜折射后的光线是平行的，没有会聚点；
当u＜f时，成正立、放大的虚像。放大镜就是根据这个原理制成的；
成实像时的动态变化规律是：物近像远像变大，物远像近像变小。
【解答】解：AB、蜡烛距离凸透镜30cm时，在透镜的另一侧15cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小的实像；此时像的位置在一倍焦距和二倍焦距之间，物距在二倍焦距以外，即2f＞15cm＞f，30cm＞2f；所以15cm＞f＞7.5cm，故A正确，故B错误；
C、凸透镜成实像时的动态变化规律是：物远像近像变小，透镜不动，蜡烛向右移动，光屏向右移动才能得到清晰的像，故C错误；
D、蜡烛和光屏不动，移动凸透镜到适当位置，将物距和像距互换，此时2f＞u＞f，成倒立、放大的实像，故D错误；
故选：A。
【点评】此题考查学生的分析能力，关键是掌握凸透镜成像的规律，搞清像距、像的大小与物距之间的关系，能够从图中获取信息，然后利用所学规律分析解答问题，这是考试中常见的题型。
25．（2022•黄梅县校级模拟）如图所示为小李用照相机拍摄的石拱桥照片，下列有关说法错误的是（ ）
A．桥在水中的倒影，是由于光的反射现象形成的
B．若相机镜头焦距为f，拍摄时镜头到桥的距离要大于2f
C．桥的倒影看起来比较暗，是由于一部分光折射到了水中
D．相机的镜头相当于凸透镜，可用于矫正近视眼
【考点】凸透镜成像规律的其他应用；光的反射现象；光的折射现象及其应用．
【专题】应用题；透镜及其应用．
【答案】D
【分析】（1）桥在水中的倒影应用的是平面镜成像的原理。
（2）倒影是景物反射的光线到水面，在被水面吸收一部分后再反射出来，所以亮度肯定不及景物本身了。
（3）照相机的原理：凸透镜满足u＞2f，成倒立缩小的实像；凹透镜的中间比边缘薄，对光线有发散作用。用于矫正近视眼。
【解答】解：A、石拱桥在水中的倒影等同于平面镜成像，是光的反射形成的，故A正确；
B、照相机的原理：凸透镜满足u＞2f，成倒立缩小的实像；若相机镜头焦距为f，拍摄时镜头到桥的距离要大于2f，故B正确。
C、倒影看起来比桥本身暗一些，主要是因为桥的光射到水面时，有一部分发生了折射，故C正确；
D、照相机的镜头相当于凸透镜，远视眼是像呈在视网膜的后方，要想使像呈在视网膜上，应戴一会聚透镜，即凸透镜，所以该眼镜可以用以矫正远视眼，故D错误。
故选：D。
【点评】此题考查光的反射现象，光的折射现象，凸透镜成像规律及其应用等知识点，是一道综合性较强的题目。
26．（2022•硚口区模拟）某同学用焦距10cm的凸透镜做探究凸透镜成像规律的实验。调整好蜡烛、凸透镜和光屏的位置后，光屏上刚好得到了烛焰清晰的像，如图所示。关于凸透镜成像规律，下列说法错误的是（ ）
A．图中所示的成像特点与照相机成像特点相同
B．保持凸透镜和光屏位置不动，只将蜡烛向凸透镜移动，光屏上就能得到烛焰清晰的像
C．保持凸透镜位置不动，只将蜡烛和光屏交换位置，光屏上就能得到倒立放大的像
D．保持凸透镜位置不动，只将蜡烛移到35cm刻度处，凸透镜所成的像和蜡烛在凸透镜同侧
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；实验基本能力．
【答案】B
【分析】（1）根据u＞2f时，在光屏上成倒立缩小的实像；
（2）根据凸透镜成实像时，物近像远像变大分析回答；
（3）根据凸透镜成像时，光路是可逆的；
（4）根据u＜f时，成正立放大的虚像，物像同侧。
【解答】解：A、由图可知，此时u＝40.0cm﹣10.0cm＝30.0cm＞2f，根据u＞2f时，在光屏上成倒立缩小的实像，故A正确；
B、保持凸透镜和光屏位置不动，只将蜡烛向凸透镜移动，此时物距减小，根据凸透镜成实像时，物近像远像变大可知，应将光屏向右移动就能得到烛焰清晰的像，故B错误；
C、保持凸透镜位置不动，只将蜡烛和光屏交换位置，根据凸透镜成像时，光路是可逆的，即物距变为上次成像时的像距，像距变为上次成像时的物距，在光屏上就能得到倒立放大的实像，故C正确；
D、保持凸透镜位置不动，只将蜡烛移到35cm刻度处，此时u＝40cm﹣35cm＝5cm＜f，根据u＜f时，成正立放大的虚像，像和蜡烛在凸透镜同侧，故D正确。
故选：B。
【点评】此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
27．（2023•武汉模拟）在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之间的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是（ ）
A．此凸透镜的焦距范围是15cm＜f＜20cm
B．如果光屏上的像位置偏上，此时将蜡烛向下调整，可使像处于光屏中心
C．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏远离凸透镜
D．若用白纸遮住凸透镜的上半部分，光屏上的像仍然完整
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；实验基本能力．
【答案】D
【分析】（1）由图知，凸透镜成的是倒立放大的实像，应由物距2f＞u＞f，像距v＞2f，求解不等式即可；
（2）根据过光心的光线传播方向不变分析回答；
（3）凸透镜成实像时，遵循物远像近像变小的特点；
（4）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像；所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像。
【解答】解：A、由图可知，物距小于像距，在光屏上成倒立、放大的实像，应有：
，
解得：15cm＞f＞10cm，故A错误；
B、如果光屏上的像位置偏上，说明蜡烛随着燃烧逐渐变短，为了使像处于光屏中心，可将蜡烛向上调整，故B错误；
C、将凸透镜换为焦距更小的凸透镜，相当于增大物距，凸透镜成实像时，遵循物远像近像变小，为了在光屏上得到清晰的像，应将光屏靠近凸透镜，故C错误；
D、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜下半部的光线经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，遮住凸透镜的上半部，折射光线减少，会聚成的像变暗，故D正确。
故选：D。
【点评】本题主要探究的是凸透镜成像的规律，成像时的物距、像距与焦距的关系，一定要熟练掌握规律的内容，做到灵活运用。
28．（2023•襄城区模拟）在一千七百多年前，我国古人已能“削冰向日取火”，即用冰磨成一种冰镜，让太阳光透过它点燃柴草取火，这种冰镜应为（ ）
A．凹透镜B．凸透镜C．平面镜D．玻璃板
【考点】凸透镜的会聚作用．
【专题】应用题；透镜及其应用；应用能力．
【答案】B
【分析】透镜分为凸透镜和凹透镜，凸透镜对光线具有会聚作用，凹透镜对光线具有发散作用。
【解答】解：由题知，太阳光能透过冰镜，所以该冰镜为透镜；
利用该透镜可以取火是因为它可以使光线会聚，而凸透镜可以使光线会聚，故这种冰镜应为凸透镜。
故选：B。
【点评】此题考查了对凸透镜和凹透镜的光学特性的了解，属于基础知识的考查。
29．（2023•浠水县模拟）2023年，我国芯片行业迎来一个好消息，在昆山同兴达公司举办了一场恭喜首台SMEE光刻机顺利搬入的“搬入仪式”，这意味着我国在光刻机领域从零向前迈了一大步。光刻技术工作原理如图所示，此时恰好在硅片上成清晰缩小的像，下列说法正确的是（ ）
A．在硅片上形成的像是虚像
B．缩图透镜可用于矫正近视眼
C．此投射原理与照相机的原理相同
D．硅片位于缩图透镜的二倍焦距以外
【考点】凸透镜成像规律的其他应用．
【专题】应用题；透镜及其应用；应用能力．
【答案】C
【分析】由图可知，该透镜将光会聚，所以这是一个凸透镜成像的过程；凸透镜可以矫正远视眼，凹透镜矫正近视眼；凸透镜成倒立、缩小的实像时，像到凸透镜的距离（像距）应在一倍焦距与二倍焦距之间，其应用是照相机。
【解答】解：AB、由图可知，该透镜将光会聚，所以这是一个凸透镜成像的过程，该凸透镜可以矫正远视眼，最终恰好在硅片上成清晰的像，硅片相当于光屏，则所成的像为实像，故AB错误；
CD、要制造出含有众多元件的集成电路，由图可知通过缩图透镜，掩膜上的电路在硅片上的像变小，所以可知该凸透镜成倒立、缩小的实像；结合凸透镜成缩小实像的条件可知，硅片到缩图透镜的距离（像距）应在一倍焦距与二倍焦距之间，此投射原理与照相机的原理相同，故C正确，D错误。
故选：C。
【点评】本题考查了凸透镜成像的应用，解题关键是弄清楚缩图透镜的成像原理。
30．（2023•武汉模拟）小明在探究凸透镜成像规律时，蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现了清晰的像。下列说法正确的是（ ）
A．如图所示的成像特点与投影仪的成像特点相同
B．在透镜左侧附近放置一近视眼镜，将光屏向左移动到适当位置仍会接收到清晰的像
C．若蜡烛、光屏不动，只将透镜向左移动，光屏上不可能出现清晰的像
D．若透镜不动，将光屏移到50.0cm刻度处，蜡烛适当左移会再次在光屏上成清晰的像
【考点】探究凸透镜成像的规律．
【专题】透镜及其应用；应用能力．
【答案】C
【分析】凸透镜成像的规律：
当u＞2f时，f＜v＜2f，成倒立、缩小的实像。照相机、摄像机就是根据这个原理制成的。
当u＝2f时，v＝2f，成倒立、等大的实像。
当f＜u＜2f时，v＞2f，成倒立、放大的实像。幻灯机、投影仪就是根据这个原理制成的。
当u＝f时，无像。经凸透镜折射后的光线是平行的，没有会聚点。
当u＜f时，成正立、放大的虚像。放大镜就是根据这个原理制成的。
成实像时的动态变化规律是：物近像远像变大，物远像近像变小。
【解答】解：如图，光屏上出现了清晰等大的像，故2f＝40.0cm﹣20.0cm，
解得f＝10.0cm。
A．投影仪成放大的实像，物距小于像距，而图中物距等于像距，故A错误；
B．在透镜左侧附近放置一近视眼镜，近视镜是凹透镜，削弱了原凸透镜的聚光能力，焦距变长，根据凸透镜成像规律，光屏应向右移动，故B错误；
C．物体和光屏之间的最短距离为4f。由图可知，若蜡烛、光屏不动，只移动凸透镜不能再次成实像，故C正确；
D．若透镜不动，将光屏移到50.0cm刻度处，光屏正好处于焦点上，不能成像，故D错误。
故选：C。
【点评】本题是探究凸透镜成像规律的实验，不仅要熟练掌握规律内容，而且要掌握器材的调节及有关问题的解决。
二．填空题（共10小题）
31．（2023•利川市模拟）某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个 放大 透镜，我们看到的实际上是一个 放大 （选填“放大”或“缩小”）的 虚像 （选填“实像”或“虚像”）。
【考点】凸透镜成像规律的其他应用．
【专题】应用题；透镜及其应用；应用能力．
【答案】放大；放大；虚像
【分析】（1）根据透镜中间和边缘的厚薄判断是凸透镜还是凹透镜。
（2）u＜f，成正立、放大的虚像，应用于放大镜。
【解答】解：圆滑的凸起部分中间比边缘厚是凸透镜，其作用相当于一个放大镜，日期数字在凸透镜的一倍焦距以内，则成正立、放大的虚像。
故答案为：放大；放大；虚像。
【点评】（1）掌握凸透镜成像的三种情况和具体应用。
（2）凸透镜的材料可以是玻璃，可以是水，可以是其他的透明材料，成像特点是相同的。
32．（2023•猇亭区校级模拟）如图所示，小明找到两个焦距不同的凸透镜模拟望远镜观察远处的物体，其中距离眼睛较远的凸透镜的功能相当于 照相机 （选填“照相机”“投影仪”或“放大镜”）；天文学中常用到的单位“光年”是一个表示 距离 的单位（选填“距离”或“时间”）。
【考点】望远镜；光的传播速度与光年．
【答案】照相机；距离。
【分析】望远镜的物镜成倒立、缩小的实像，目镜成正立、放大的虚像；
光年是光在一年内通过的距离。
【解答】解：望远镜是由两组凸透镜组成，观察远处的景物时，物距大于2倍焦距，物镜成倒立、缩小的实像，与照相机的成像原理相同；
光年指光在一年内通过的距离，所以也是长度单位；
故答案为：照相机；距离。
【点评】此题主要考查对望远镜成像原理、光年的了解和掌握。
33．（2022•樊城区模拟）初中阶段的男生都要经历“变声期”，此后男、女同学的声带有了明显的区别，男生的声带厚而长，女生的声带薄而短，由此可认为男生在“变声期”，声音的 音调 发生了改变（填“音调”、“响度”或“音色”）。眼球的结构类似于 照相机 （选填“照相机”、“幻灯机”或“放大镜”）；有的同学由于不注意用眼卫生，形成了近视眼，图 甲 应配戴凹透镜制成的眼镜进行矫正（选填“甲”或“乙”）。
【考点】近视眼的成因与矫正办法；音调与频率的关系；眼睛及其视物原理．
【专题】应用题；声现象；透镜及其应用；应用能力．
【答案】音调；照相机；甲
【分析】音调指声音的高低，音调跟物体的振动频率有关，振动频率越高，音调越高。
眼球相好像一架照相机，眼睛的晶状体和角膜共同作用相当于一个凸透镜，眼睛看物体时，物体在凸透镜二倍焦距以外，成倒立、缩小的实像。
近视眼的成因：晶状体变厚或眼球太长，看远处物体时，像成在视网膜的前方。
【解答】解：在变声期，男生的声带厚而长，女生的声带薄而短，因此男生发声时声带的振动频率比女生低，所以男生的“变声期”是音调发生了改变。
眼球好像一架照相机，晶状体和角膜共同作用相当于一个凸透镜，把来自外界物体的光会聚在视网膜上成倒立、缩小的实像。
不注意用眼卫生，患上近视是因为晶状体变厚，对光线的会聚能力增强，形成了近视眼，近视眼成的像在网膜的前方，故甲图为近视眼的原理图；要矫正近视眼需要使光线发散一些，由于凹透镜对光线有发散作用，故用凹透镜来矫正。
故答案为：音调；照相机；甲。
【点评】本题主要考查学生对声音的特征、眼睛及其视物原理的了解和掌握，以及对近视眼的成因和矫正方法的掌握。
34．（2022•黄梅县校级模拟）如图所示，在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10.0cm，实验装置如图1所示。现将光源“F”放在15cm刻度线处，其大小如图2所示，凸透镜固定在光具座零刻度线上。如果用遮光罩将凸透镜的上半部分罩住，则从左向右看，光屏上所成的像是图3中的 D 。然后将一个近视眼镜放在凸透镜前，要想在光屏仍然呈现清晰的像，应该将光屏向 右 移动。
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；应用能力．
【答案】D；右
【分析】凸透镜成像时，像与物上下左右是互换的，f＜u＜2f时，成倒立放大的实像。近视眼镜是凹透镜，凹透镜对光线具有发散作用。
【解答】解：用遮光罩将凸透镜的上半部分罩住，只能影响像的亮暗，不影响像的性质（即像是完整的）；光源“F”放在15cm处，物距处于一倍和二倍焦距之间，成倒立放大的实像，与原物体（F的开口向里）相比，像是上下颠倒、左右相反的（从左边向右观察时，F的开口向外），故D项符合题意；
将一个近视眼镜放在凸透镜前，由于近视眼镜是凹透镜，对光线具有发散作用，像会成在光屏的右侧，要想在光屏仍然呈现清晰的像，应该将光屏向右移动。
故答案为：D；右。
【点评】本题考查了凸透镜成像规律的应用、近视眼镜的特点，属于基础题。
35．（2022•黄冈模拟）如图，雨后树叶下挂着一滴水，我们透过水滴看到远处物体倒立、缩小的 实 （填“实”或“虚”）像，它是由于光透过水滴时发生了 光的折射 所形成的。
【考点】凸透镜成像规律的其他应用．
【专题】应用题；透镜及其应用；应用能力．
【答案】实；光的折射
【分析】水滴相当于是一个凸透镜，当物距大于二倍焦距时，成倒立、缩小的实像。
【解答】解：水滴相当于是一个凸透镜，在水滴中可以看到远处物体倒立、缩小的像，此时的物距大于二倍焦距，成的是实像；凸透镜成实像的原理是光的折射现象。
故答案为：实；光的折射。
【点评】本题考查了凸透镜成像规律的应用，属于基础题。
36．（2022•茅箭区校级模拟）2021年12月9日，“神舟十三号”飞行乘组航天员王亚平为全国的中小学生送来了“天宫课堂”，她向失重环境下的大水球中间注入一个气泡，气泡在水球中 不受 （填“受到”或“不受”）浮力的作用，如图甲所示；通过水球看到她的两个像，如图乙；通过简化图丙，可知其中正立的像是光经过1、2这两个 凹 （填“凸”或“凹”）透镜形成的像，当光经过3、4区域时，所成的像是倒立、缩小的 实 像。
【考点】凸透镜成像规律的其他应用．
【专题】应用题；透镜及其应用；应用能力．
【答案】不受；凹；实
【分析】液体处于失重状态，不会产生压力；物距大于二倍焦距时，凸透镜成倒立、缩小的实像；中间薄、边缘厚的透镜为凹透镜，凹透镜可以成正立、缩小的虚像。
【解答】解：她向失重环境下的大水球中间注入一个气泡，由于水处于失重状态，所以不会对气泡产生压力，气泡在水球中不受浮力；
水球中间部分被气泡分为了两部分，中间是空气、气泡周围是水，则中间部分相当于变成了两个凹透镜的组合，这个时候又出现了一个正立的虚像，所以光经过1、2是凹透镜形成的像；
水球相当于凸透镜，此时王亚平经过水球成倒立、缩小的实像，所以光经过3、4是凸透镜成像。
故答案为：不受；凹；实。
【点评】本题主要考查了凸透镜成像规律的应用、凸透镜和凹透镜的区分，从题中获取信息是解题的关键。
37．（2023•湖北模拟）如图，通过手机扫描身份证录入信息更简便、更高效，扫描时身份证在手机摄像头的 二倍焦距以外 （选填“二倍焦距以外”或“一、二倍焦距之间”）；若手机屏幕显示身份证过小，应将手机 靠近 （选填“靠近”或“远离”）身份证；有时候打开闪光灯看不清身份证的信息，是因为身份证发生了 镜面 反射。
【考点】凸透镜成像规律的其他应用；镜面反射．
【专题】透镜及其应用；分析、综合能力．
【答案】二倍焦距以外；靠近；镜面。
【分析】手机摄像头的镜头是凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理工作的。凸透镜成实像时，物近像远像变大。
一束平行光射到平面镜上，反射光是平行的，这种反射叫做镜面反射。
【解答】解：通过手机扫描身份证录入信息更简便、更高效，则应该成缩小的像，故扫描时身份证在手机摄像头的二倍焦距意外，若手机屏幕显示身份证过小，则应该使像变大，故应将手机靠近身份证；由于镜面反射，使光不能进入人眼，故有时候打开闪光灯看不清身份证的信息，是因为身份证发生了镜面反射。
故答案为：二倍焦距以外；靠近；镜面。
【点评】此题考查了照相机的成像原理及镜面反射的认识，属于基础知识。
38．（2023•利川市模拟）在“验证凸透镜成像规律”的实验中，应调节光源、凸透镜和光屏的中心大致在 同一高度 。现有焦距分别为50厘米、30厘米、25厘米和15厘米的凸透镜各一块，为了得到完整的规律，应选用焦距为 15 厘米的凸透镜，此时在图中的蜡烛和透镜位置保持不变，则可在 75 厘米刻度线的 右 侧（选填“左”或“右”）找到所成的像。
【考点】探究凸透镜成像的规律．
【专题】探究型实验综合题．
【答案】见试题解答内容
【分析】（1）探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央位置。
（2）进行凸透镜成像实验时，u＝v＝2f，物像之间距离最短，所以光具座的长度大于凸透镜的4倍焦距。
（3）根据凸透镜成像的三种情况进行判断：
u＞2f，成倒立、缩小的实像，2f＞v＞f。
2f＞u＞f，成倒立、放大的实像，v＞2f。
u＜f，成正立、放大的虚像。
【解答】解：（1）光源、凸透镜和光屏的中心大致在同一高度，像才能呈在光屏的中央位置。
（2）进行凸透镜成像实验时，光具座的长度大于凸透镜的4倍焦距。光具座的长度是100cm，所以只有15cm焦距的凸透镜可以使用。
（3）凸透镜的焦距是15cm，如图，物距u＝45cm﹣22cm＝23cm，2f＞u＞f，成倒立、放大的实像，v＞2f，所以光屏要在75cm刻度线的右侧才能在光屏上观察到像。
故答案为：同一高度；15；75；右。
【点评】（1）题目中是某某刻度处，不是物距和像距，这点学生最容易忽视的。
（2）凸透镜成像的三种情况的物距和焦距，像距和焦距的关系，一定要熟练掌握。
39．（2021•襄城区模拟）新型冠状病毒疫情严峻时期，为了尽可能避免交叉感染，我国首个测温5G警用巡逻机器人设计制造成功，这款机器人有5个高清摄像头，可实现全景无死角监测，机器人上的摄像头与我们生活中的 照相机 （选填“照相机”、“投影仪”或“放大镜”）的成像原理相同，当巡逻机器人靠近人拍摄时，所成的像将 变大 （选填“变大”、“变小”或“不变”）。
【考点】凸透镜成像规律的其他应用．
【专题】应用题；透镜及其应用；应用能力．
【答案】照相机；变大。
【分析】（1）机器人上的摄像头相当于凸透镜，根据凸透镜成像规律，当u＞2f时，成倒立、缩小的实像，应用于照相机。
（2）凸透镜成实像时，遵循“物近像远像变大，物远像近像变小”规律。
【解答】解：（1）机器人上的摄像头相当于一个凸透镜，它的成像原理和我们生活中的照相机的成像原理相同。
（2）根据“凸透镜成实像时，物近像远像变大”的规律，当巡逻机器人靠近人拍摄时，物距变小，像距变大，所成的像将变大。
故答案为：照相机；变大。
【点评】本题考查了凸透镜成像规律的应用，凸透镜成像的三种情况和应用是凸透镜成像习题的重要依据，一定要熟练掌握。
40．（2021•丹江口市模拟）眼球的结构类似于照相机，把来自物体的光聚在视网膜上，形成物体 倒立 （选填“正立”或“倒立”）的像，近视眼成的像在视网膜的 前方 （选填“前方”或“后方”），需佩戴 凹 （选填“凹”或“凸”）透镜制成的眼镜矫正。
【考点】眼睛及其视物原理；近视眼的成因与矫正办法．
【专题】应用题；透镜及其应用．
【答案】见试题解答内容
【分析】（1）眼球相好像一架照相机，眼睛的晶状体和角膜共同作用相当于一个凸透镜，眼睛看物体时，物体在凸透镜二倍焦距以外，成倒立、缩小的实像。
（2）近视眼的成因：晶状体变厚或眼球太长，看远处物体时，像成在视网膜的前方，凹透镜可以矫正近视眼。
【解答】解：（1）眼球好像一架照相机，晶状体和角膜共同作用相当于一个凸透镜。把来自外界物体的光会聚在视网膜上成倒立、缩小的实像。
（2）近视眼的晶状体和角膜构成的透镜较厚，会聚能力较强，晶状体无法自动调节，看远处的物体时，将像成在视网膜的前面，为了使像正好呈在视网膜上，应使光线推迟会聚，使所成的像相对于晶状体后移，应佩戴发散透镜即凹透镜。
故答案为：倒立；前方；凹。
【点评】本题主要考查学生对眼睛及其视物原理的了解和掌握，以及对近视眼的成因和矫正方法的掌握。
三．作图题（共6小题）
41．（2022•宜城市模拟）在图中完成光路图（O为光心，F为焦点）。
【考点】透镜的光路图．
【专题】作图题；透镜及其应用；应用能力．
【答案】
【分析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
【解答】解：过焦点F的光线经凸透镜折射后，平行于主光轴，如图所示：
【点评】本题考查了凸透镜对特殊光线的折射特点。注意光线上要标出光的传播方向。
42．（2021•襄阳一模）作出图中的折射光线。
【考点】透镜的光路图．
【专题】作图题；透镜及其应用；应用能力．
【答案】见试题解答内容
【分析】在作关于凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点（三条特殊光线）来作图。
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，如图所示：
【点评】凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过光心的光线经凸透镜折射后传播方向不改变。
43．（2023•枣阳市模拟）如图，O和F分别为凸透镜的光心和焦点，请将两条光路补充完整。
【考点】透镜的光路图．
【专题】作图题；透镜及其应用；应用能力．
【答案】见解答图
【分析】先确定所给的入射光线的特点，然后根据凸透镜的光学特点（三条特殊光线）作图。
【解答】解：通过焦点的光线经凸透镜折射后平行于主光轴射出，过凸透镜光心的光线传播方向不改变，如图所示：
【点评】凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后平行于主光轴；②平行于主光轴的光线经凸透镜折射后过焦点；③过凸透镜光心的光线传播方向不改变。
44．（2022•鄂州模拟）如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。要求：
（1）画出点光源S；
（2）补充入射光线；
（3）画出反射光线经过凸透镜的折射光线。
【考点】透镜的光路图；作光的反射光路图；平面镜成像的相关作图．
【专题】作图题；光的传播和反射、平面镜成像；透镜及其应用；应用能力．
【答案】见试题解答内容
【分析】（1）根据平面镜成像的特点做出S；
（2）根据发光点和反射点做出入射光线；
（3）从焦点发出的光线经过凸透镜后会平行于主光轴。
【解答】解：（1）平面镜成像时，像与物体关于镜面是对称的，据此做出发光点S；
（2）由图可知，像与反射光线的连线与镜面的交点为反射点，连接S和反射点，该光线为入射光线；
（3）从焦点发出的光线经过凸透镜后会平行于主光轴；如图所示：
【点评】此题考查光的反射定律作图、平面镜成像特点和凸透镜对光线的作用，综合性较强。
45．（2021•汉川市模拟）如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点。请画出图中光线在凸透镜右侧的入射光线以及图中光线进入水中的折射光线。
【考点】透镜的光路图；作光的折射光路图．
【专题】作图题；光的传播和反射、平面镜成像；透镜及其应用．
【答案】见试题解答内容
【分析】（1）平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点。
（2）折射与入射的关系：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角。
【解答】解：（1）平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线；
（2）过入射点垂直于界面作出法线，根据光由空气斜射入水中时，折射角小于入射角，在水中法线的左侧作出折射光线，如图所示：
【点评】关于凸透镜，有三条特殊的入射光线：①平行于主光轴；②过焦点；③过光心的。每条特殊的入射光线对应的折射光线都有自己的特点。
46．（2023•樊城区模拟）如图为远视眼成像光路图，在虚线方框内画出矫正透镜。
【考点】远视眼的成因与矫正办法．
【专题】应用题；透镜及其应用；应用能力．
【答案】如上图。
【分析】远视眼是由于晶状体太薄或眼球前后径过长，使折射光线会聚在视网膜的后方，所以用会聚透镜来矫正，使折射光线提前会聚在视网膜上。
【解答】解：远视眼是由于晶状体太薄或眼球前后径过长，使折射光线会聚在视网膜的后方，应该用会聚透镜来矫正，凸透镜对光线起会聚作用，所以在虚线框内应放置凸透镜，使折射光线提前会聚在视网膜上：
。
故答案为：如上图。
【点评】本题主要考查学生对远视眼成像的考查，基础题目。
四．实验探究题（共14小题）
47．（2022•黄石模拟）“一双好眼睛，能更好地探索未来！”通过学习初中物理知识了解到人眼的晶状体就相当于凸透镜，那么眼睛是如何看清远近不同物体的？探究小组进行了以下探究：
（1）小组选择了甲图的凸透镜做实验，该透镜的焦距为 10.0 厘米。
（2）当光具组调整成乙、丙两图时，都能在光屏上得到清晰的像，眼睛观察物体的成像原理应如图 A （选项：A乙、B丙）所示。
（3）将乙图中的蜡烛往左移动，不改变透镜和光屏位置，想在光屏上再次得到清晰的像，下列方法可行的是 AC 。
A．换焦距大的凸透镜
B．换焦距小的凸透镜
C．在凸透镜前加一近视眼镜
D．在凸透镜前加一远视眼镜
（4）当光具组呈调整成丁图时，为易于观察到烛焰的像，眼睛需以图中A、B、C中的哪一种方式观察？ B 。
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；实验基本能力．
【答案】（1）10.0；（2）A；（3）AC；（4）B。
【分析】（1）焦距是指从焦点到凸透镜的距离，根据甲图计算出焦距的大小；
（2）眼镜成的是倒立、缩小的实像，此时物距大于像距；
（3）凸透镜成实像时，物远像近像变小；
（4）当物距小于像距时，成正立、放大的虚像，此时像物同侧。
【解答】解：（1）光屏上得到一个最小、最亮的光斑，即凸透镜的焦点；则由图知，该凸透镜的焦距f＝40.0cm﹣30.0cm＝10.0cm；
（2）眼镜成的是倒立、缩小的实像，此时物距大于像距，所以如图乙所示，故选A；
（3）将乙图中的蜡烛往左移动，此时物距变大，像距变小，不改变透镜和光屏位置，想在光屏上再次得到清晰的像，可以使用具有发散作用的凹透镜，即近视眼镜，也可以换用焦距较大的凸透镜，故选AC；
（4）由图可知，此时物距小于像距时，成正立、放大的虚像，像物同侧，故眼镜应该在B处观察。
故答案为：（1）10.0；（2）A；（3）AC；（4）B。
【点评】此题是探究凸透镜成像规律的实验，考查了凸透镜成像规律及应用，不仅要掌握成像特点与物距像距之间的关系，而且要善于总结规律。
48．（2022•宜城市校级模拟）在探究“凸透镜成像规律”的实验中.
（1）如图，光屏上呈现了清晰的像，生活中的 投影仪 就是利用这个原理制成的。
（2）若保持蜡烛和光屏位置不变，向右移动透镜，光屏上能再次呈现清晰的像，且像的性质是倒立 缩小 的实像（选填“放大”“缩小”或“等大”）。
（3）如在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向靠近透镜方向移动适当距离后光屏上再次呈现清晰的像.则该眼镜是 远视 眼镜（选填“近视”“远视”）。
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；实验基本能力．
【答案】（1）投影仪；（2）缩小；（3）远视。
【分析】（1）凸透镜成实像时，物距小于像距，成倒立放大的实像，是投影仪的原理；
（2）光的折射中光路是可逆的，据此进行分析；
（3）远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成远视眼。
【解答】解：（1）由图可知，像距大于物距，凸透镜成倒立放大的实像，生活中投影仪就是利用这个原理制成的；
（2）光的折射中光路是可逆的，若保持蜡烛和光屏位置不变，是物距变为原来的像距，即把凸透镜移至40cm刻度处，像距变为15cm，成倒立、缩小的实像，是照相机的原理；
（3）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，他将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明提前成像了，故放置的是使光线会聚的凸透镜，这种眼镜是用来矫正远视眼的。
故答案为：（1）投影仪；（2）缩小；（3）远视。
【点评】此题是探究凸透镜成像的规律，主要考查了实验的探究过程及成像规律的应用。此题看似复杂，其实只要用心，仔细审题，并不难。
49．（2022•阳新县校级模拟）在探究“凸透镜成像规律”的实验中。
（1）如图甲所示，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝ 10.0 cm。
（2）将蜡烛、凸透镜、光屏依次摆在光具座上，为了使蜡烛的像成在光屏中央，应调节烛焰、凸透镜和光屏的中心位于 同一高度 上。
（3）某次实验观察到了清晰的像，接着小明保持凸透镜不动，把蜡烛向左移动一段距离，要想在光屏上再次得到清晰的像，应该把光屏向 左 （选填“左”或“右”）移动一段距离，光屏上再次成的像会 变小 （选填“变大”“变小”或“不变”）。
（4）如图乙所示，光屏上呈现清晰的像，此像的性质是倒立、 放大 的实像，这是 投影仪 （选填“照相机”、“投影仪”或“放大镜”）的成像原理。
（5）如图丙所示，在烛焰和凸透镜之间放一副眼镜，发现光屏上原来清晰的像变模糊了，将光屏靠近透镜适当距离后，光屏上再次呈现清晰的像，则该眼镜是 远视 （选填“近视”或“远视”）眼镜。
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；实验基本能力．
【答案】（1）10.0；（2）同一高度；（3）左；变小；（4）放大；投影仪；（5）远视。
【分析】（1）图甲中，凸透镜的焦距等于凸透镜与光屏之间的距离；
（2）为使像成在光屏中央，实验前应调节烛焰、凸透镜和光屏的中心位于同一高度上；
（3）凸透镜成实像时，物远像近像变小；
（4）观察图乙，得出透镜的焦距，当2f＞u＞f时，凸透镜成倒立、放大的实像，生活中投影仪就是利用这一成像原理来工作的；
（5）凸透镜对光线具有会聚作用，用来矫正远视眼。
【解答】解：（1）图甲中，凸透镜的焦距等于凸透镜与光屏之间的距离，则凸透镜的焦距为：f＝20.0cm﹣10.0cm＝10.0cm；
（2）为使像成在光屏中央，实验前应调节烛焰、凸透镜和光屏的中心位于同一高度上；
（3）某次实验观察到了清晰的像，接着小明保持凸透镜不动，把蜡烛向左移动一段距离，此时物距变大，像距变小，要想在光屏上再次得到清晰的像，应该把光屏向左移动一段距离，光屏上再次成的像会变小；
（4）图乙中，物距的大小为：u＝25.0cm﹣10.0cm＝15.0cm，则10.0cm＜u＜20.0cm，即f＜u＜2f，根据凸透镜的成像规律知，光屏上像的性质是：倒立、放大的实像，应用为投影仪；
（5）图丙中，加入眼镜后，光屏上的像由清晰变模糊，将光屏向凸透镜移动适当距离后，光屏上的像再次变清晰，说明加入眼镜后，像距变小，则该眼镜的镜片对光有会聚作用，眼镜的镜片属于凸透镜，是远视眼镜。
故答案为：（1）10.0；（2）同一高度；（3）左；变小；（4）放大；投影仪；（5）远视。
【点评】本题主要考查的是凸透镜成像规律及其探究实验操作的理解，难点是物距的大小与成像性质的关联，同时熟悉生活中运用到凸透镜的光学器材，难度一般。
50．（2021•老河口市模拟）如图是某学生小李、小王和小郭三人所做“探究凸透镜成像规律”的实验装置图。
（1）小郭将凸透镜正对太阳光，在透镜的另一侧移动光屏，直至屏上呈现出 最小、最亮 的光斑，量出透镜到光斑的距离为10cm，则该凸透镜的焦距为10cm；
（2）小王在凸透镜成像实验中，把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小 不变 的光斑（选填“不变”、“变大”或“变小”）。
（3）小李同学做实验时，发现烛焰在光屏上的像如图，若要使烛焰在光屏中心成像，只调节光屏，小李应将光屏向 上 （选填“上”或“下”）移动，当蜡烛距离凸透镜10.3cm时，无论怎么样移动光屏都得不到像，原因是 A 。
A、像距过大，超过光具座的长度
B、不成像
（4）小郭将烛焰移至距凸透镜5cm处，移动光屏， 不能 在光屏上得到像（选填“能”或“不能”）， 放大镜 （选填“照相机”、“投影仪”或“放大镜”）就是应用这一原理制成的，若拿下光屏，在透镜右侧移动眼睛的位置 能 （选填“能”或“不能”）看到像。
（5）小李同学将近视眼镜片放在蜡烛与凸透镜（靠近凸透镜）之间，小郭调整蜡烛、透镜和光屏的位置，直到在光屏上得到一个倒立缩小的清晰的像后，再将镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，小李应将光屏向 左 （选填“左”或“右”）移动。
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；实验基本能力．
【答案】见试题解答内容
【分析】（1）凸透镜可以将平行光会聚到焦点，由焦点到凸透镜的距离叫做焦距；
（2）将光源放在焦点上，经凸透镜后光线是平行的；
（3）凸透镜成的实像是倒立的，烛焰的像偏上，则需将光屏上移；
光屏上不能成烛焰的像，原因可能是物距小于焦距，成虚像；或物距等于焦距，不能成像；
（4）当物距小于1倍焦距时，成正立放大的虚像；虚像不能用光屏承接，但是可以用眼睛看到；
（5）凹透镜对光线有发散作用，能使光线的会聚点推迟延后。
【解答】解：（1）屏上呈现出最小、最亮的光斑，这便是凸透镜的焦点，透镜到光斑的距离为10cm。则此凸透镜的焦距约是10cm。
（2）把蜡烛放在该凸透镜的焦点上，通过凸透镜后的光线是平行的，所以将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小不变的光斑；
（3）由图知，像偏上，所以应将光屏上移；当蜡烛距离凸透镜10.3cm时，此时物距处于f和2f之间，且稍大于焦距，所以物距远大于2f，无论怎么样移动光屏都得不到像，原因可能是因为光具座不够长造成的，故选A；
（4）小郭将烛焰移至距凸透镜5cm处，此时的物距为5cm，小于1倍焦距，成正立放大的虚像，应用为放大镜，虚像不能用光屏承接，但可以用眼睛看到；
（5）近视镜是凹透镜，对光线起了发散作用，因此去掉近视镜后，光屏应向左移动才能成清晰的像。
故答案为：（1）最小、最亮；（2）不变；（3）上；A；（4）不能；放大镜；能；（5）左。
【点评】本题考查的是凸透镜焦距的确定及成像规律和实际应用，属于基本技能的考查和基本规律的应用，难度不大，熟练掌握凸透镜成像规律是解决此类问题的前提。
51．（2021•鄂州模拟）小芳同学做探究凸透镜成像的规律实验，她首先按如图所示完成仪器装配，图中H点是2倍焦距处。
（1）经过调节，在光屏上得到了一个清晰的像，但像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向 上 （选填“上”或“下”）调；
（2）调节好蜡烛的高度后，她把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向 右 移动（填“左”或“右”）；
（3）再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的 虚 像，要想看到这个像，小芳应从凸透镜的 右 （选填“右”或“左”）侧透过凸透镜观察；
（4）当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜上半部分，则光屏上所成像 完整 ；（选填“完整”或“不完整”）
（5）如果保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离时，要想在光屏上再次得到清晰的像，应该在凸透镜和蜡烛之间放置适当的 凹透镜 （选填“凸透镜”或“凹透镜”）才能实现， 近视 （选填“近视”或“远视”）眼就是利用这种透镜矫正的。
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；实验基本能力．
【答案】（1）上；（2）右；（3）虚；右；（4）完整；（5）凹透镜；近视。
【分析】（1）根据调节要求，观察图乙中的情形，确定调节方向；
（2）凸透镜成实像时，物距减小，像距增大；
（3）物体处于一倍焦距之内时，成的是一个正立、放大的虚像，而虚像不能在光屏上呈现；此时物像在同一侧；
（4）物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像。
（5）根据凸透镜和凹透镜对光线的作用进行分析。
【解答】解：（1）读图可知，像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向上调节，使三者的中心在同一高度；
（2）根据凸透镜成像的规律可知，把蜡烛移到A点处，此时物距减小，像距增大，为了得到清晰的像，应把光屏向右移动，此时物距大于二倍焦距，成的是倒立、缩小的实像。
（3）由凸透镜成像规律可知，此时物体处于一倍焦距之内时，成的是一个正立、放大的虚像，而且物像在同一侧，因此要想看到这个像，应从凸透镜的右侧（在光屏一侧）透过凸透镜去观察。
（4）遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化；
（5）把光屏向右移动一小段距离，要想在光屏上再次得到清晰的像，应使像向右移动，则需在凸透镜和蜡烛之间放置适当的凹透镜；近视眼是利用这种透镜矫正的。
故答案为：（1）上；（2）右；（3）虚；右；（4）完整；（5）凹透镜；近视。
【点评】本题通过探究实验考查了凸透镜成像的规律及应用，要求学生对凸透镜成像的各种情况都要熟悉；实验过程中，光屏上不能正常成像，或成像不清晰，或成像不在光屏中央，能分析出原因。
52．（2021•咸安区模拟）琪琪看物体时成像情况如图甲所示，医生向她介绍激光手术：通过激光烧蚀厚度均匀的透明眼角膜，使之改变形状，实现视力矫正。
（1）请根据甲图判断琪琪患 近视 眼，手术后的眼角膜形状应为图乙中的 A 形状。
（2）同学用自制的水凸透镜（当向水凸透镜里注水时焦距变小，抽水时焦距变大）来解释了近视，他将蜡烛、水凸透镜和光屏调整至图丙所示的位置时，光屏上出现清晰的烛焰像，此像的性质是倒立、 缩小 的实像。然后，利用注射器向水凸透镜中注少许水，光屏上原来清晰的像变得模糊不清，他要想重新得到清晰的烛焰像，在蜡烛和水凸透镜的位置都不变的情况下，应将光屏向 靠近 （选填“远离”或“靠近”）水凸透镜的方向移动。
【考点】凸透镜成像规律的其他应用；近视眼的成因与矫正办法．
【专题】应用题；透镜及其应用；应用能力．
【答案】（1）近视；A；（2）缩小；靠近
【分析】（1）近视眼是晶状体会聚能力增强，像成在视网膜的前方，应配戴凹透镜矫正；
（2）凸透镜成实像时，物距大于像距，成倒立、缩小的实像；凸透镜的凸度越大，焦距越小。
【解答】解：（1）由图可知，像呈现在了视网膜的前方，这是近视眼；激光矫正近视，是对晶状体和角膜构成的透镜进行手术，使其变薄，相当于一个凹透镜，使其对光的偏折能力变弱，使成的像后移，直到移到视网膜上；图B角膜的中间厚边缘薄，是凸透镜；图A中间薄边缘厚，符合凹透镜的特点；
（2）将蜡烛、水凸透镜和光屏调整至图丙所示的位置时，物距大于像距，成倒立、缩小的实像；利用注射器向水凸透镜中注少许水，凸透镜的凸度变大，焦距变小，在物距不变的情况下，像距变小了，要想重新得到清晰的烛焰像，在蜡烛和水凸透镜的位置都不变的情况下，应将光屏向靠近水凸透镜的方向移动。
故答案为：（1）近视；A；（2）缩小；靠近。
【点评】本题考查了近视眼的成因及矫正的方法、凸透镜成像规律的应用，难度不大。
53．（2022•汉阳区校级模拟）如图甲所示为机场登机口安装的“人脸识别”系统，实现一秒辨身份。为了探究其原理，小米利用如图所示的器材对凸透镜成像规律做了探究，已知凸透镜的焦距f＝10cm。
（1）若烛焰在光屏上所成的像如图乙所示，为使像能清晰地呈在光屏中央，应将凸透镜向 下 移动。
（2）将蜡烛、凸透镜、光屏固定在如图丙所示的位置，为了使光屏上出现清晰的像，他应适当把光屏向 左 （填“左”或“右”）调整。当蜡烛向右移动到距透镜 20 cm开始，将不再是人脸识别系统的成像特点。
（3）保持蜡烛和凸透镜在图丙的位置不变，将原透镜换成焦距是15cm的凸透镜，若想在光屏上再次得到清晰的像，他可以将光屏移到透镜右侧的 90 cm刻度线处，还可以在凸透镜和蜡烛之间放置一个度数合适的 远视 （填“近视”或“远视”）眼镜。
【考点】探究凸透镜成像的规律．
【专题】透镜及其应用；应用能力．
【答案】（1）下；（2）左；20；（3）90；远视。
【分析】（1）图乙中蜡烛所成的像在光屏上的位置偏上，根据通过光心的光线方向不变可确定凸透镜的调节方向。
（2）u＞2f，则f＜v＜2f；
脸识别系统是利用凸透镜成倒立、缩小、实像时的规律，此时u＞2f，据此分析；
（3）根据u＝v＝2f分析光屏的位置；
凸透镜的焦距越大，折光能力越弱。
【解答】解：（1）图乙中蜡烛所成的像在光屏上的位置偏上，为了使像成在光屏中央，根据通过光心的光线方向不变可知，只调节凸透镜的情况下，应将凸透镜向下调节。
（2）图丙所示，物距为30cm，u＞2f，则f＜v＜2f，为了使光屏上出现了清晰的像，他应适当把光屏向左调整，此时光屏上的像是缩小的。
脸识别系统是利用凸透镜成倒立、缩小、实像时的规律，此时u＞2f，故当光源向右移动到距透镜20cm开始，将不再是人脸识别系统的成像特点。
（3）保持蜡烛和凸透镜在图丙的位置不变，将原透镜换成焦距是15cm的凸透镜，此时物距等于2倍焦距，像距也应该是2倍焦距，故将光屏移到距离凸透镜30cm处，此时对应刻度为90cm。
凸透镜的焦距越大，折光能力越弱。将原透镜换成焦距是15cm的凸透镜，故光线相比原来的会聚情况减弱了，若想在光屏上再次得到清晰的像，应让光线更会聚一些，凸透镜对光线有会聚作用，远视眼镜为凸透镜，应在凸透镜和蜡烛之间放置一个度数合适的远视眼镜。
故答案为：（1）下；（2）左；20；（3）90；远视。
【点评】本题为“探究凸透镜成像规律”的实验，考查注意事项、凸透镜成像规律的应用等知识。
54．（2022•江岸区校级模拟）某小组做“探究凸透镜成像规律”实验：
（1）若实验的过程中蜡烛点燃的时间太长，导致光屏上烛焰的像位于光屏上方边缘，则应将蜡烛向 上
（选填“上”或“下”）调节，最终使烛焰、凸透镜、光屏的中心大致在同一高度。
（2）当选用焦距为10cm的甲透镜进行实验，如图所示，此时光屏上恰好成清晰的实像，根据此时的成像特点，我们可制成 照相机 （选填“照相机”、“投影仪”或“放大镜”）。若保持蜡烛和光屏位置不变，将凸透镜移到光具座 35 cm刻度线处，则可以再次在光屏上成清晰的像。
（3）最后，小明将器材还原为如图所示的元件位置处，将甲透镜更换成焦距为20cm的乙透镜，小明发现保持凸透镜和光屏位置不动，无论怎样移动蜡烛，在光屏上都不能得到烛焰清晰的像，下列分析正确的是 ② 。
①光具座长度太短
②光屏距离透镜太近，无论怎么移动蜡烛，光屏都无法成清晰的像
③蜡烛无法移动到距离凸透镜足够远的位置
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；分析、综合能力．
【答案】（1）上；（2）照相机；35；（3）②
【分析】（1）根据穿过光心的光线方向不变分析；
（2）v＜u，成倒立、缩小的实像，根据此时的成像特点，可制成照相机；根据光路的可逆性分析；
（3）凸透镜的焦距越长，折光能力越弱；此时像距变大了，保持凸透镜和光屏位置不动，即保持像距不变，应让物距变大。
【解答】解：（1）若实验的过程中蜡烛点燃的时间太长，导致光屏上烛焰的像位于光屏上方边缘，根据穿过光心的光线方向不变，可知应将蜡烛向上调节，最终使烛焰、凸透镜、光屏的中心大致在同一高度。
（2）当选用焦距为10cm的甲透镜进行实验，此时u＝30cm，v＝15cm，此时光屏上恰好成倒立、缩小的实像，根据此时的成像特点，我们可制成照相机；
若保持蜡烛和光屏位置不变，根据光路的可逆性，将凸透镜向左移动：30cm﹣15cm＝15cm，即将凸透镜移动至：50cm﹣15cm＝35cm刻度线处，此时u′＝v＝15cm，v′＝u＝30cm，可以再次在光屏上成清晰的像；
（3）凸透镜的焦距越长，折光能力越弱，将甲透镜更换成焦距为20cm的乙透镜，新透镜折光能力更弱；
保持凸透镜和光屏位置不动（即像距仍然为15cm），无论怎样移动蜡烛，在光屏上都不能得到烛焰清晰的像；而凸透镜成实像时，像距是一定大于一倍焦距的，则此时像距应该大于20cm，所以可知在光屏上都不能得到烛焰清晰的像的根本原因就是光屏到凸透镜距离太近（小于一倍焦距），与光具座长度以及蜡烛到凸透镜的距离不够远无关，故②正确，①③错误。
故答案为：（1）上；（2）照相机；35；（3）②。
【点评】本题主要考查了平面镜成像特点的实验及其应用。这是光学中的一个重点，也是近几年来中考经常出现的题型，要求学生熟练掌握，并学会灵活运用。
55．（2023•武汉模拟）某同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。
（1）如图所示，保持蜡烛和凸透镜的位置不变，要使烛焰在光屏上成清晰的像，光屏应 靠近凸透镜 （选填“靠近凸透镜”“远离凸透镜”或“保持在原位置”），此时光屏上成的像应是 缩小 （选填“放大”“等大”或“缩小”）的。
（2）若图中成实像时，发现由于燃烧时间较长蜡烛变短了，使像成在了光屏的偏上方，为了使像仍在光屏中央，此时可将凸透镜适当向下调，使烛焰中心位于凸透镜的 主光轴上 （选填“主光轴上方”“主光轴下方”或“主光轴上”）。
（3）实验时，若用一张纸片遮住了凸透镜的上半部，光屏上 能 （选填“能”或“不能”）成完整的像。
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；实验基本能力．
【答案】（1）靠近凸透镜；缩小；（2）主光轴上；（3）能。
【分析】（1）根据u＞2f，2f＞v＞f，成倒立、缩小的实像；
（2）为了使像成在光屏中央，应调节烛焰的中心和光屏的中心位于凸透镜的主光轴上；
（3）物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像；当遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像。
【解答】解：（1）如图所示，保持蜡烛和凸透镜的位置不变，此时物距u＝35cm﹣10cm＝25cm＞2f，凸透镜到光屏的距离60cm﹣35cm＝25cm＞2f，要使烛焰在光屏上成清晰的像，根据u＞2f，2f＞v＞f，成倒立、缩小的实像，故光屏应靠近凸透镜，此时光屏上成的像应是缩小的；
（2）为了使像成在光屏中央，应调节烛焰的中心和光屏的中心位于凸透镜的主光轴上；
（3）如果用遮光板挡住透镜的上半部分，下半部分仍能会聚光线成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗。
故答案为：（1）靠近凸透镜；缩小；（2）主光轴上；（3）能。
【点评】此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
56．（2023•青山区校级模拟）某同学利用如图所示的装置探究凸透镜成像规律。
（1）图甲中光屏上恰好出现最小最亮的光斑，则凸透镜的焦距为 10.0 cm。
（2）图乙在光屏上得到烛焰清晰的像，这是 投影仪 （填“照相机”“投影仪”或“放大镜”）的原理，接着该同学取下自己的近视眼镜放于凸透镜前，保持透镜和光屏位置不变只需 向左 （填“向左”或“向右”）移动蜡烛，可在光屏上再次得到烛焰清晰的像，这说明近视眼镜对光具有 发散 （填“会聚”或“发散”）作用。
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；实验基本能力．
【答案】（1）10.0；（2）投影仪；向左；发散。
【分析】（1）平行于主光轴的光会聚于主光轴上一点，这一点叫焦点，焦点到光心的距离叫焦距，读数时估读到分度值的下一位；
（2）根据2f＞u＞f，成倒立、放大的实像，投影仪就是利用此原理制成的；近视眼镜是凹透镜，凹透镜对光线具有发散作用。
【解答】解：（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：f＝20.0cm﹣10.0cm＝10.0cm；
（2）图乙在光屏上得到烛焰清晰的像，此时物距2f＞u＝25cm﹣10cm＝15cm＞f，根据2f＞u＞f，成倒立、放大的实像，投影仪就是利用此原理制成的；
该同学取下自己的近视眼镜放于凸透镜前，近视眼镜是凹透镜，凹透镜对光线具有发散作用，会将光线推迟会聚成像，若保持透镜和光屏位置不变，此时像成在光屏的右侧，要使光屏上再次得到烛焰清晰的像，根据凸透镜成实像时，物远像近像变小可知，只需向左移动蜡烛。
故答案为：（1）10.0；（2）投影仪；向左；发散。
【点评】此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
57．（2023•湖北三模）如图1是小强和小国做“探究凸透镜成像规律”的实验装置。
（1）小强将蜡烛置于图中A处时，移动光屏到B处，观察到光屏上呈现清晰的像，此时像和物的大小相等，则该凸透镜的焦距是 10 cm；
（2）小强取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像变得模糊，小强将光屏向右移动适当距离后像又变得清晰。请你判断小强的眼睛与图2所示的 甲 （填“甲”或“乙”）图中所表现的状况相同。
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；实验基本能力．
【答案】（1）10；（2）甲。
【分析】（1）根据u＝v＝2f，成倒立等大的实像，据此求出凸透镜的焦距；
（2）根据像的位置变化判断眼镜对光线的作用，然后判断出眼镜的种类；当人的眼睛的晶状体的调节出现故障时，就会使像成在视网膜的前方或后方，而形成近视眼或远视眼。
【解答】解：（1）小强将蜡烛置于图中A处时，移动光屏到B处，观察到光屏上呈现清晰的像，此时像和物的大小相等，根据u＝v＝2f，成倒立等大的实像，即2f＝20cm，故该凸透镜的焦距为f＝10cm；
（2）小强取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，当光屏向右移动适当距离后像又清晰，说明小强的眼镜片对光线具有发散作用，是凹透镜，即近视眼镜；近视眼是因为晶状体对光线的会聚能力过强，使像成在视网膜的前方，如图甲所示。
故答案为：（1）10；（2）甲。
【点评】此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
58．（2023•咸宁模拟）如图所示，在一个纸筒B的一端嵌上一个凸透镜作为镜头，另一个稍粗的纸筒A的一端蒙上薄膜作为胶片，然后将纸筒B套入纸筒A，就做成了模型照相机。
（1）在取材时，薄膜使用的材料是 半透明 （填“透明”、“半透明”或“不透明”）膜。
（2）观察时，小明应选择 较亮 （填“较亮”或“较暗”）的物体做观察对象。
（3）小明用自制的照相机先拍摄到了远处的物体，再拍摄近处物体时，应 增大 （填“增大”或“减小”）透镜和薄膜的距离；此时膜上的像 变大 （选填“变大”或“变小”或“不变”）。
【考点】凸透镜成像规律的其他应用．
【专题】应用题；透镜及其应用；应用能力．
【答案】（1）半透明；（2）较亮；（3）增大；变大。
【分析】（1）为了观察到自制照相机所成的像，因此选择半透明膜做光屏；
（2）为确保像的清晰度。光线充足较好。
（3）凸透镜在成实像时，物距变化，像距也变化，像的大小也跟着变化，具体规律为：“物近像远像变大”。
【解答】解：（1）照相机使用的凸透镜，为了既能承接像，又能观察到像，应用半透明纸做光屏。
（2）为了能在半透明膜上成清晰的像，并选择亮的物体做观察对象较好。
（3）根据凸透镜成像的规律“物近像远像变大”可知，小明用自制的照相机先拍摄到了远处的物体，再拍摄近处物体时，即物距减小，像距应增大，薄膜上的像变大。
故答案为：（1）半透明；（2）较亮；（3）增大；变大。
【点评】本题通过模型照相机考查了照相机的结构、使用、怎样使像更清晰等等。体现了物理知识在日常生活中的应用。要求对凸透镜成像的规律要熟练掌握，并做到举一反三。
59．（2023•江岸区校级模拟）小华同学用蜡烛、焦距为10cm的凸透镜和光屏等器材探究凸透镜成像的规律，如图。
（1）实验过程中小华应该首先点燃蜡烛并调整蜡烛和光屏的位置，使两者中心处在凸透镜的 主光轴 上，即“三心等高”，这样整个实验过程中所成实像可以一直在光屏正中央。
（2）如图所示，光屏上已经有一个清晰的像，若将一个远视眼镜放在透镜前面，此时适当向 左 （选填“左”或“右”）移动光屏可以在光屏上看到一个清晰 缩小 （选填“放大”、“等大”或“缩小”）的实像。
（3）如图所示，光屏上已经有一个清晰的像，换用焦距为15cm的凸透镜继续实验，下列说法正确的是 D （填序号）。
A.向左移动蜡烛，可在光屏上得到烛焰缩小的清晰的实像
B.向左移动透镜，可在光屏上得到烛焰等大的清晰的实像
C.向右移动光屏，可在光屏上得到烛焰放大的清晰的实像
D.无论怎样移动蜡烛，在光屏上都得不到烛焰的清晰的像
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；实验基本能力．
【答案】（1）主光轴；（2）左；缩小；（3）D。
【分析】（1）为了使像成在光屏中央，应首先点燃蜡烛并调整蜡烛和光屏的位置，使两者中心处在凸透镜的主光轴上；
（2）远视眼镜是凸透镜，凸透镜对光线具有会聚作用；
（3）逐项分析各选项得出答案。
【解答】解：（1）为了使像成在光屏中央，应首先点燃蜡烛并调整蜡烛和光屏的位置，使两者中心处在凸透镜的主光轴上；
（2）如图所示，光屏上已经有一个清晰的像，若将一个远视眼镜放在透镜前面，远视眼镜是凸透镜，凸透镜对光线具有会聚作用，会将光线提前会聚成像，由于像距减小，故此时适当向左移动光屏可以在光屏上看到一个清晰缩小的实像；
（3）AD、由图可知，像距v＝55cm﹣40cm＝15cm＝f，无论怎样移动蜡烛，在光屏上都得不到烛焰的清晰的像，故A错误，D正确；
B、由图可知，蜡烛到光屏的距离d＝55cm﹣10cm＝45cm＜4f，无论怎样移动凸透镜都得不到烛焰的清晰的像，故B错误；
C、由图可知，此时物距u＝40cm﹣10cm＝30cm＝2f，根据u＝v＝2f，成倒立等大的实像，所以向右移动光屏，可在光屏上得到烛焰等大的清晰的实像，故C错误；
故选：D。
故答案为：（1）主光轴；（2）左；缩小；（3）D。
【点评】此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
60．（2021•东西湖区模拟）某同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”的实验：
（1）如图所示，保持蜡烛和凸透镜的位置不变，要使烛焰在光屏上成清晰的像，光屏应 靠近凸透镜 （选填“靠近凸透镜”“远离凸透镜”或“保持在原位置”），此时光屏上成的像应是 缩小 （选填“放大”“等大”或“缩小”）的。这是 照相机 （选填“照相机”“投影仪”或“放大镜”）的原理。
（2）如图所示，调节光屏使烛焰在光屏上成清晰的像后，将凸透镜换成焦距为5cm的凸透镜，要使光屏上重新获得清晰像的做法有 ①②③ （填写数字序号，可多选）。
①保持烛焰和透镜位置不变，向左移动光屏
②保持透镜和光屏位置不变，向右移动烛焰
③保持烛焰和光屏位置不变，向左移动凸透镜
【考点】探究凸透镜成像的规律．
【专题】实验题；透镜及其应用；实验基本能力．
【答案】（1）靠近凸透镜；缩小；照相机；（2）①②③。
【分析】（1）根据u＞2f时，2f＞v＞f，在光屏上成倒立、缩小的实像，照相机就是利用此原理制成的；
（2）凸透镜焦距变小，相当于增大物距。
【解答】解：（1）如图所示，保持蜡烛和凸透镜的位置不变，此时物距u＝45.0cm﹣20.0cm＝25.0cm＞2f，根据u＞2f时，2f＞v＞f，故光屏应靠近凸透镜，此时光屏上成的像应是缩小的，这是照相机的原理；
（2）①保持烛焰和透镜位置不变，将凸透镜换成焦距为5cm的凸透镜，此时相当于增大物距，根据凸透镜成实像的规律可知：物距变大，像距变小，所以应该将光屏靠近凸透镜，即向左移动光屏，故①正确；
②保持透镜和光屏位置不变，将凸透镜换成焦距为5cm的凸透镜，此时相当于增大物距，根据凸透镜成实像的规律可知：物距变大，像距变小，要在光屏上成清晰像清晰像，应减小物距，增大像距，即向右移动烛焰，故②正确；
③保持烛焰和光屏位置不变，将凸透镜换成焦距为5cm的凸透镜，此时相当于增大物距，根据凸透镜成实像的规律可知：物距变大，像距变小，要在光屏上成清晰像清晰像，应减小物距，增大像距，即向左移动凸透镜，故③正确；
故要使光屏上重新获得清晰像的做法有①②③。
故答案为：（1）靠近凸透镜；缩小；照相机；（2）①②③。
【点评】本题考查了凸透镜成像规律的应用，要熟练掌握规律的内容是解决此题的关键
