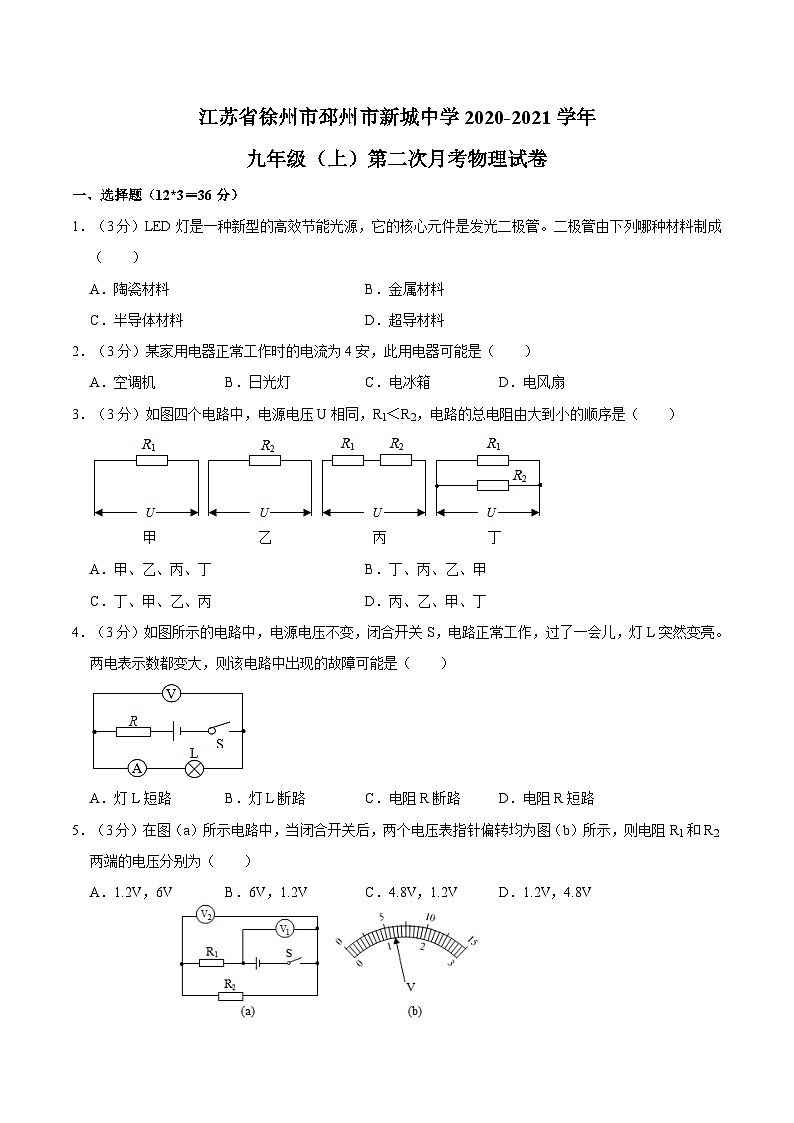

江苏省徐州市邳州市新城中学2020-2021学年九年级上学期第二次月考物理试卷

这是一份江苏省徐州市邳州市新城中学2020-2021学年九年级上学期第二次月考物理试卷，共9页。试卷主要包含了选择题，填空题，综合题等内容，欢迎下载使用。
一、选择题（12*3＝36分）
1．（3分）LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管由下列哪种材料制成（ ）
A．陶瓷材料B．金属材料
C．半导体材料D．超导材料
2．（3分）某家用电器正常工作时的电流为4安，此用电器可能是（ ）
A．空调机B．日光灯C．电冰箱D．电风扇
3．（3分）如图四个电路中，电源电压U相同，R1＜R2，电路的总电阻由大到小的顺序是（ ）
A．甲、乙、丙、丁B．丁、丙、乙、甲
C．丁、甲、乙、丙D．丙、乙、甲、丁
4．（3分）如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过了一会儿，灯L突然变亮。两电表示数都变大，则该电路中出现的故障可能是（ ）
A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路
5．（3分）在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．1.2V，6VB．6V，1.2VC．4.8V，1.2VD．1.2V，4.8V

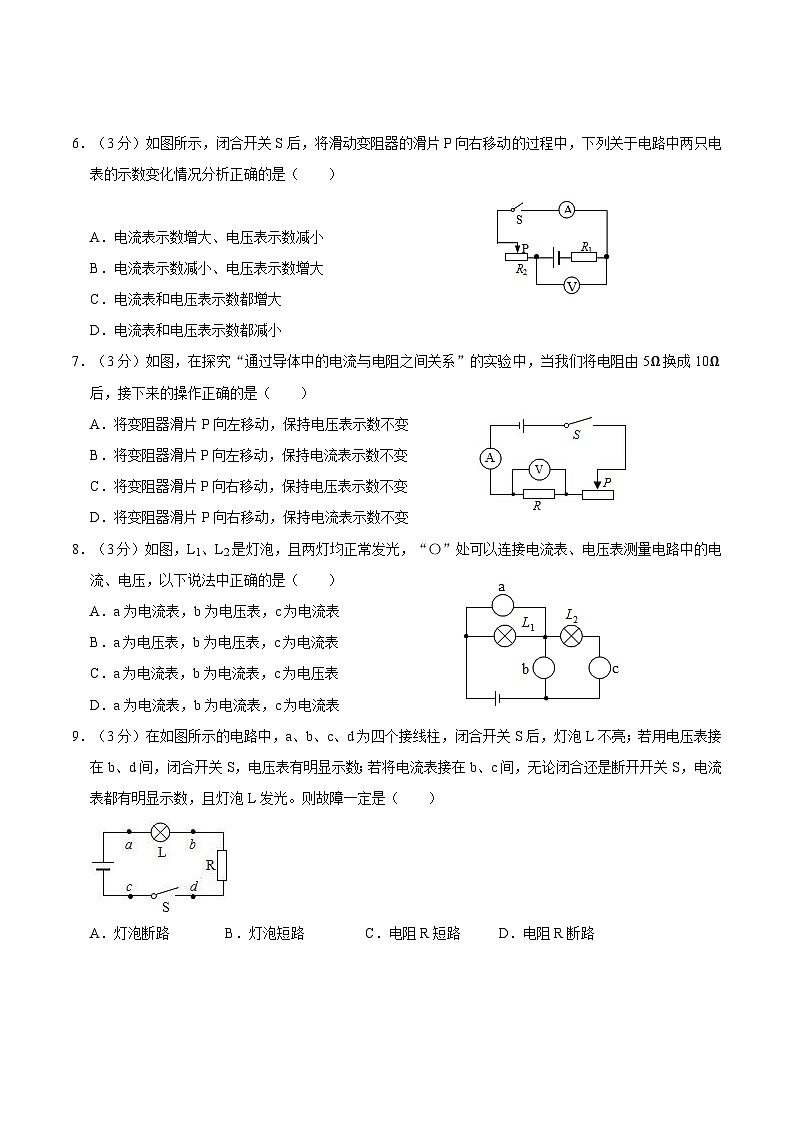

6．（3分）如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（ ）
A．电流表示数增大、电压表示数减小
B．电流表示数减小、电压表示数增大
C．电流表和电压表示数都增大
D．电流表和电压表示数都减小
7．（3分）如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（ ）
A．将变阻器滑片P向左移动，保持电压表示数不变
B．将变阻器滑片P向左移动，保持电流表示数不变
C．将变阻器滑片P向右移动，保持电压表示数不变
D．将变阻器滑片P向右移动，保持电流表示数不变
8．（3分）如图，L1、L2是灯泡，且两灯均正常发光，“〇”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（ ）
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
9．（3分）在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。则故障一定是（ ）
A．灯泡断路B．灯泡短路C．电阻R短路D．电阻R断路

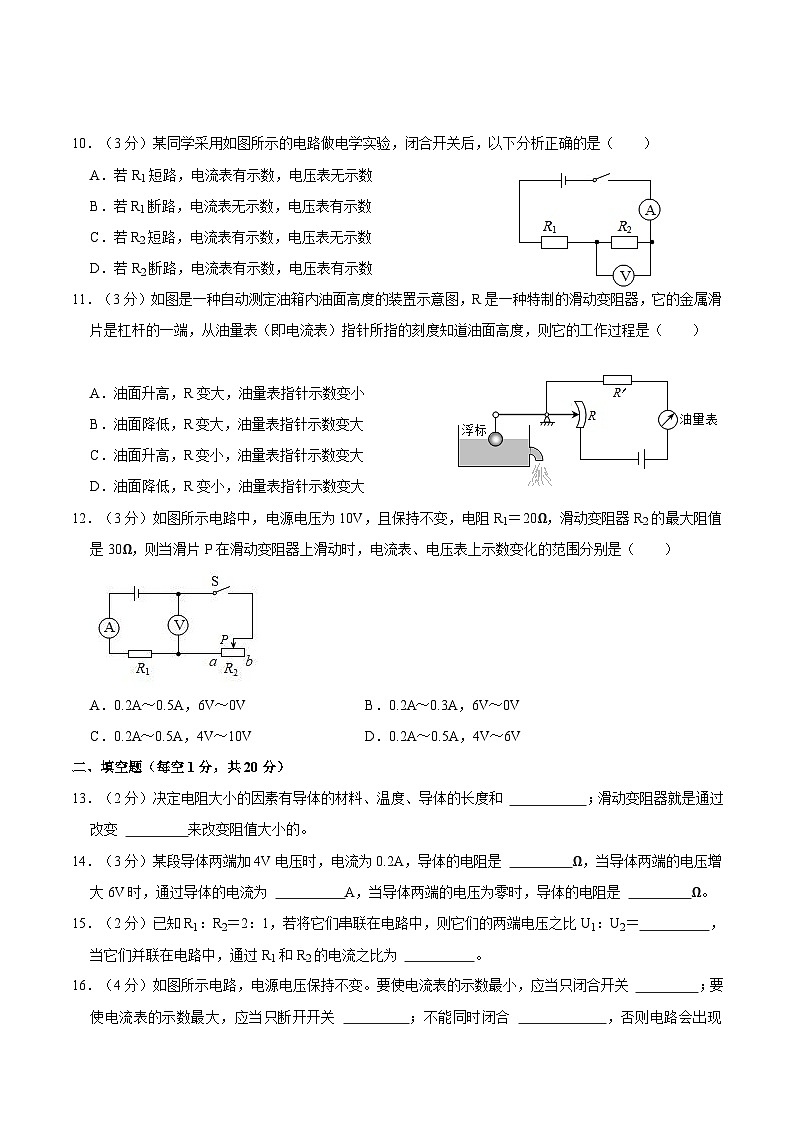

10．（3分）某同学采用如图所示的电路做电学实验，闭合开关后，以下分析正确的是（ ）
A．若R1短路，电流表有示数，电压表无示数
B．若R1断路，电流表无示数，电压表有示数
C．若R2短路，电流表有示数，电压表无示数
D．若R2断路，电流表有示数，电压表有示数
11．（3分）如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度，则它的工作过程是（ ）
A．油面升高，R变大，油量表指针示数变小
B．油面降低，R变大，油量表指针示数变大
C．油面升高，R变小，油量表指针示数变大
D．油面降低，R变小，油量表指针示数变大
12．（3分）如图所示电路中，电源电压为10V，且保持不变，电阻R1＝20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（ ）
A．0.2A～0.5A，6V～0VB．0.2A～0.3A，6V～0V
C．0.2A～0.5A，4V～10VD．0.2A～0.5A，4V～6V
二、填空题（每空1分，共20分）
13．（2分）决定电阻大小的因素有导体的材料、温度、导体的长度和 ；滑动变阻器就是通过改变 来改变阻值大小的。
14．（3分）某段导体两端加4V电压时，电流为0.2A，导体的电阻是 Ω，当导体两端的电压增大6V时，通过导体的电流为 A，当导体两端的电压为零时，导体的电阻是 Ω。
15．（2分）已知R1：R2＝2：1，若将它们串联在电路中，则它们的两端电压之比U1：U2＝ ，当它们并联在电路中，通过R1和R2的电流之比为 。
16．（4分）如图所示电路，电源电压保持不变。要使电流表的示数最小，应当只闭合开关 ；要使电流表的示数最大，应当只断开开关 ；不能同时闭合 ，否则电路会出现 。
17．（4分）如图所示电路，电阻R1＝4Ω，R2＝6Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75A，此时电路是 联电路，干路电流是 A；当S1闭合、S2断开时，电路的总电阻是 Ω，电流表的示数是 A。
（2分）定值电阻R1和R2，分别标有“10Ω 1A”和“20Ω 0.6A”，如果将它们串联接在电路上，在它们两端允许加的最大电压为 V；若将它们并联在电路中，
干路允许通过的最大电流为 A。
19．（2分）某用电器阻值为120Ω，要使电路中总电流的通过用电器，应该跟用电器 联一个阻值为 的电阻。
20．（1分）如图为用户的电能表，若在该用户的家庭电路中只给一台微波炉通电，发现该表转盘在2min内转了125r，则这台微波炉在这段时间内消耗的电能是 J，微波炉的功率是 W。
三、综合题
21．（10分）在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。
（1）连接电路前，开关必须 。
（2）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）
（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是
A．电流表坏了
B．滑动变阻器短路
C．电阻处接触不良
D．电阻短路
（4）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压表示数保持不变，实验数据记录如下表。其中第5次实验电流表示数如图丙所示，其读数为 A。
（5）实验结果是： 。
22．（10分）小明在进行“测量小彩灯的电阻”的实验时，实验台上给他提供的器材有：6V的蓄电池，电流表（0﹣0.6A，0～3A），电压表（0～3V，0～15V），滑动变阻器（50Ω，1.5A），额定电压为3.8V的小彩灯，（估计正常发光时的电阻为12Ω左右），开关等各一个，导线若干。
（1）实的原理是： .在实验中电流表应选择 的量程。
（2）他连接的实物电路如图a所示，但还有两根导线没接好，请用笔画线代替导线将这两根导线连接好。
（3）闭合开关前，应把滑动变阻器的滑片调到 端（填“C”或“D”）。
（4）闭合开关后，小明发现小彩灯不发光，电流表和电压表都没有示数，产生故障的原因可能是下列哪种情况？ 。
A．小彩灯短路 B．电压表的正负接线柱接反了
C．小彩灯的灯座接触不良 D．滑动变阻器接触不良
（5）排除故障后闭合开关移动滑动变阻器的滑片，当电压表的示数为3.8V时，小彩灯正常发光，此时电流表的示数如图b所示，则小彩灯正常发光时的电阻为 Ω（计算结果保留一位小数）。
23．（6分）如图所示电路，电源电压为6V不变，滑动变阻器R2的阻值变化范围是0～20Ω，两只电流表接入的量程均为0～0.6A．当开关S闭合，滑动变阻器的滑片P置于最左端时，电流表A1的示数是0.4A，则：
（1）此时电流表A2的示数；
（2）R1的阻值；
（3）在保证电流表安全的条件下，滑动变阻器连入电路的电阻不得小于多少。
24．（6分）如图所示，设电源电压保持不变，R0＝10Ω．当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为多少？
25．（6分）如图所示的电路中（电源电压保持不变），滑动变阻器R的最大阻值Rab＝20Ω，电流表的量程为0～0.6A，当开关S拨到触点1时，电压表的示数为6V；当开关S拨到触点2时，且变阻器的滑片移至b点时，电压表的示数为1V；求：
（1）定值电阻R0？
（2）当开关S拨到触点2时，为保证电路安全，滑动变阻器接入电路的阻值至少为多少？
26．（6分）如图是一种测量小汽车油箱内油量装置的原理图。压力传感器R的电阻会随所受压力大小发生变化，油量表（由电流表改装而成）指针能指示出油箱里的油的多少。已知：压力传感器R的电阻与所受压力的关系如下表所示：
若压力传感器R的上表面面积为5cm2，汽油热值为4.6×107J/kg，汽油密度为0.7×103kg/m3，电源电压为6V。请回答：（g＝10N/kg，1L＝1dm3）
（1）若油箱内油为10L时，汽油完全燃烧能放出的热量是多少？
（2）如果空油箱的质量为6kg，油量表指针指向20L时，电路中电流是多少？
参考答案
一、选择题
1．C。
2．A。
3．D。
4．D。
5．C。
6．A。
7．C。
8．B。
9．D。
10．C。
11．C。
12．A。
二、填空题
13．横截面积；长度．
14．20；0.5；20。
15．2：1；1：2。
16．S2；S2；S2、S3；电源短路。
17．并；1.25；4；0.75。
18．18；1.5。
19．并；60。
20．1.8×105；1500。
三、综合题
21．
（1）断开；（2）如上；（3）C；（4）0.12；（5）电压一定时，电流与电阻成反比。
22．（1）R＝；0﹣0.6A；
（2）电路连接如图所示；
（3）C；
（4）D；
（5）12.7Ω。
23．（1）电流表A2的示数为0.3A；
（2）R1的阻值为60Ω；
（3）滑动变阻器连入电路的电阻不得小于12Ω。
24．电源电压为6V；滑动变阻器的最大阻值为20Ω。
25．（1）定值电阻R0为4Ω；
（2）当开关S拨到触点2时，为保证电路安全，滑动变阻器接入电路的阻值至少为6Ω。
26．（1）若油箱内油为10L时，汽油完全燃烧能放出的热量是3.22×108J；
（2）如果空油箱的质量为6kg，油量表指针指向20L时，电路中电流是0.03A。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/12/21 22:25:10；用户：张娇娇；邮箱：15286836286；学号：27624348
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.2
0.15
压力F/N
0
50
100
150
200
250
300
…
电阻R/Ω
500
380
310
245
200
170
150
…
