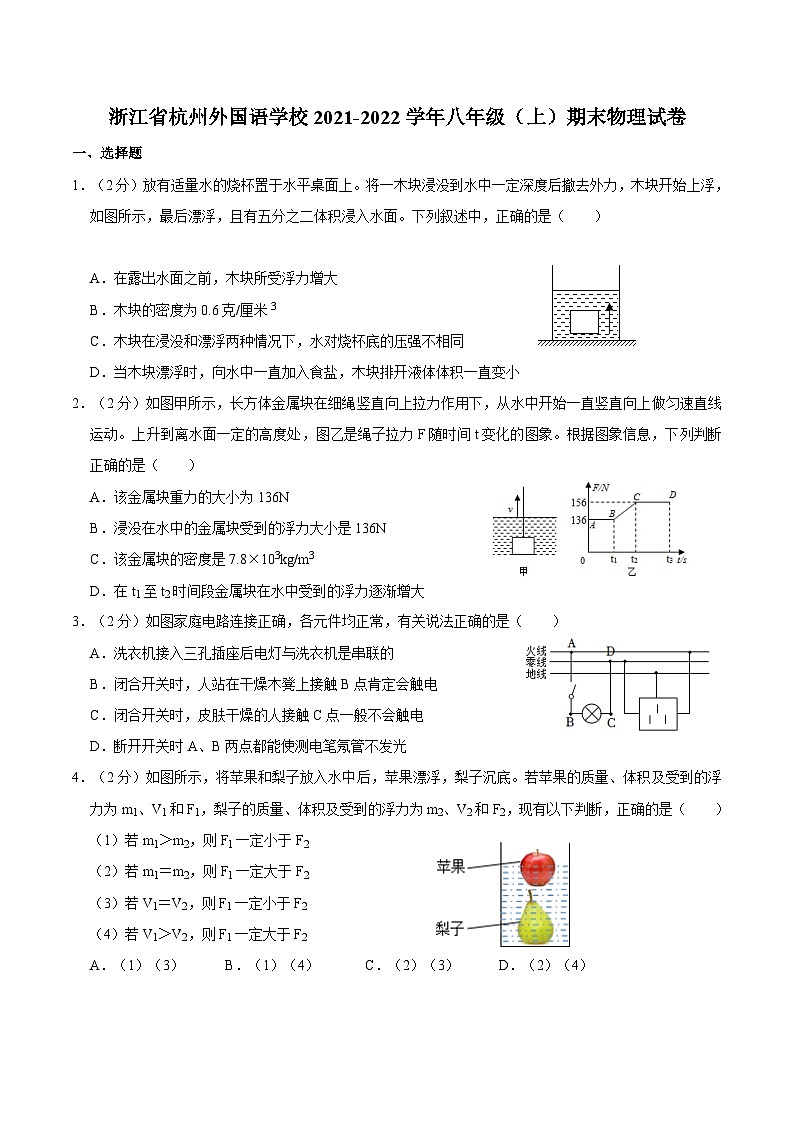

浙江省杭州外国语学校2021-2022学年八年级上学期期末物理试卷

这是一份浙江省杭州外国语学校2021-2022学年八年级上学期期末物理试卷，共11页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
1．（2分）放有适量水的烧杯置于水平桌面上。将一木块浸没到水中一定深度后撤去外力，木块开始上浮，如图所示，最后漂浮，且有五分之二体积浸入水面。下列叙述中，正确的是（ ）
A．在露出水面之前，木块所受浮力增大
B．木块的密度为0.6克/厘米3
C．木块在浸没和漂浮两种情况下，水对烧杯底的压强不相同
D．当木块漂浮时，向水中一直加入食盐，木块排开液体体积一直变小
2．（2分）如图甲所示，长方体金属块在细绳竖直向上拉力作用下，从水中开始一直竖直向上做匀速直线运动。上升到离水面一定的高度处，图乙是绳子拉力F随时间t变化的图象。根据图象信息，下列判断正确的是（ ）
A．该金属块重力的大小为136N
B．浸没在水中的金属块受到的浮力大小是136N
C．该金属块的密度是7.8×103kg/m3
D．在t1至t2时间段金属块在水中受到的浮力逐渐增大
3．（2分）如图家庭电路连接正确，各元件均正常，有关说法正确的是（ ）
A．洗衣机接入三孔插座后电灯与洗衣机是串联的
B．闭合开关时，人站在干燥木凳上接触B点肯定会触电
C．闭合开关时，皮肤干燥的人接触C点一般不会触电
D．断开开关时A、B两点都能使测电笔氖管不发光
4．（2分）如图所示，将苹果和梨子放入水中后，苹果漂浮，梨子沉底。若苹果的质量、体积及受到的浮力为m1、V1和F1，梨子的质量、体积及受到的浮力为m2、V2和F2，现有以下判断，正确的是（ ）
（1）若m1＞m2，则F1一定小于F2
（2）若m1＝m2，则F1一定大于F2
（3）若V1＝V2，则F1一定小于F2
（4）若V1＞V2，则F1一定大于F2
A．（1）（3）B．（1）（4）C．（2）（3）D．（2）（4）

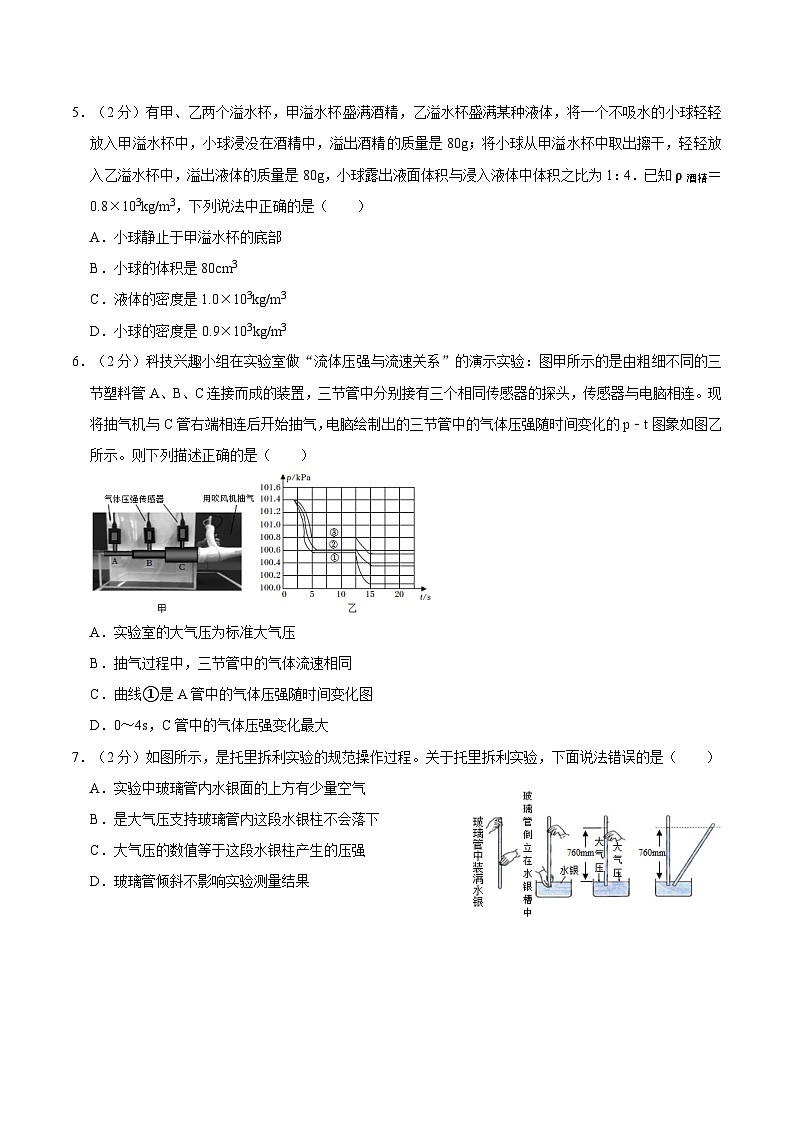

5．（2分）有甲、乙两个溢水杯，甲溢水杯盛满酒精，乙溢水杯盛满某种液体，将一个不吸水的小球轻轻放入甲溢水杯中，小球浸没在酒精中，溢出酒精的质量是80g；将小球从甲溢水杯中取出擦干，轻轻放入乙溢水杯中，溢出液体的质量是80g，小球露出液面体积与浸入液体中体积之比为1：4．已知ρ酒精＝0.8×103kg/m3，下列说法中正确的是（ ）
A．小球静止于甲溢水杯的底部
B．小球的体积是80cm3
C．液体的密度是1.0×103kg/m3
D．小球的密度是0.9×103kg/m3
6．（2分）科技兴趣小组在实验室做“流体压强与流速关系”的演示实验：图甲所示的是由粗细不同的三节塑料管A、B、C连接而成的装置，三节管中分别接有三个相同传感器的探头，传感器与电脑相连。现将抽气机与C管右端相连后开始抽气，电脑绘制出的三节管中的气体压强随时间变化的p﹣t图象如图乙所示。则下列描述正确的是（ ）
A．实验室的大气压为标准大气压
B．抽气过程中，三节管中的气体流速相同
C．曲线①是A管中的气体压强随时间变化图
D．0～4s，C管中的气体压强变化最大
7．（2分）如图所示，是托里拆利实验的规范操作过程。关于托里拆利实验，下面说法错误的是（ ）
A．实验中玻璃管内水银面的上方有少量空气
B．是大气压支持玻璃管内这段水银柱不会落下
C．大气压的数值等于这段水银柱产生的压强
D．玻璃管倾斜不影响实验测量结果

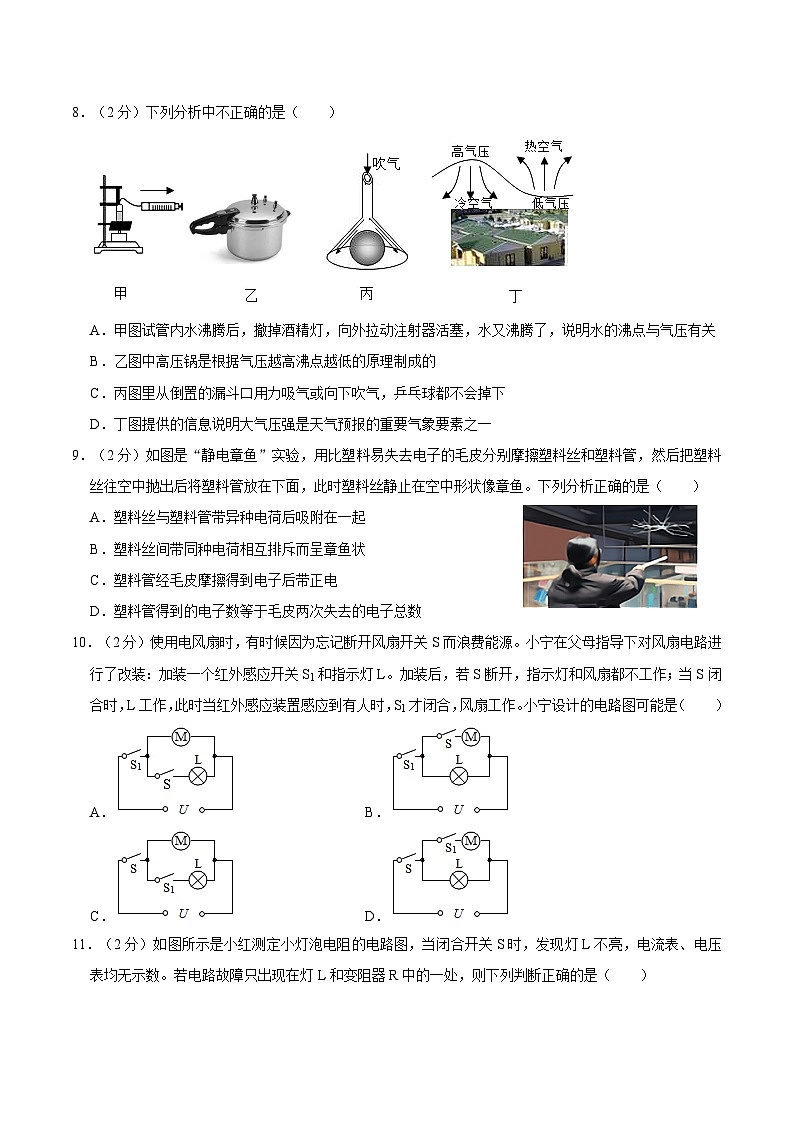

8．（2分）下列分析中不正确的是（ ）
A．甲图试管内水沸腾后，撤掉酒精灯，向外拉动注射器活塞，水又沸腾了，说明水的沸点与气压有关
B．乙图中高压锅是根据气压越高沸点越低的原理制成的
C．丙图里从倒置的漏斗口用力吸气或向下吹气，乒乓球都不会掉下
D．丁图提供的信息说明大气压强是天气预报的重要气象要素之一
9．（2分）如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。下列分析正确的是（ ）
A．塑料丝与塑料管带异种电荷后吸附在一起
B．塑料丝间带同种电荷相互排斥而呈章鱼状
C．塑料管经毛皮摩擦得到电子后带正电
D．塑料管得到的电子数等于毛皮两次失去的电子总数
10．（2分）使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小宁设计的电路图可能是（ ）
A．B．
C．D．
11．（2分）如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L短路B．灯L断路
C．变阻器R短路D．变阻器R断路
12．（2分）如图甲所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图乙所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（ ）
A．图甲中的R0有保护电路的作用
B．温度升高时，电压表的示数会变小
C．温度为40℃时，电流表的示数为0.2A
D．温度降低时，电压表与电流表示数的比值变小
13．（2分）某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5伏不变
C．滑动变阻器阻值变化范围为1欧～5欧
D．将Rx从5欧换成10欧后，应将滑片P向左移
14．（2分）如图是小科利用实验室常用仪器，设计测量未知电阻Rx阻值的四种电路，电源电压恒定且未知，R0是已知阻值的定值电阻，滑动变阻器R最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出Rx阻值的电路（ ）
A．只有①B．只有②C．只有②③D．只有②③④
15．（2分）如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。若断开开关S2，则（ ）
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
16．（2分）将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发亮。则（ ）
A．该接线板的连接线内只有火线和零线两根导线
B．台灯与指示灯串联，并受开关S控制
C．台灯与指示灯并联，开关S在干路上
D．该接线板上有5个插孔会使检测的测电笔氖管发光
二、非选择题
17．（2分）一个长方体木块通过细线与空杯底部相连，先置于空杯的底部（不粘连），如图甲所示；再缓慢注入水，使得木块上浮，最终停留在水中，如图乙所示。已知木块所受浮力的大小随杯中水的深度变化如图丙所示，可知在图象的AB段，细线 （选填“有”或“没有”）拉力，可求出木块的密度为 kg/m3。（水的密度ρ＝1.0×103kg/m3；g取10N/kg）
18．（2分）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为 V，R2的最大阻值为 Ω。
19．（3分）某实验小组做“测定一组电阻R1、R2、R3的阻值”的实验，电路图如图甲所示。已知电阻R1约为2欧，电阻R2约为5欧，电阻R3约为20欧。该实验供选用的器材有：
A、电源（电压恒定9伏） B、电流表（量程0～0.6安）
C、电压表（量程0～3伏） D、开关、导线若干
E、滑动变阻器（最大电阻10欧，额定电流1.5安） F、滑动变阻器（最大电阻20欧，额定电流1.5安）
G、滑动变阻器（最大电阻60欧，额定电流0.6安） H、滑动变阻器（最大电阻70欧，额定电流0.1安）
（1）为了测定R1、R2、R3的阻值，实验中应选用的滑动变阻器是 （填字母编号）。
（2）根据实验电路图，请在答题纸上用划线当导线完成实物图乙的连接。
（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为 伏，电阻的阻值为 欧。
20．（3分）如图是电热毯示意图，虚线表示毯内电热丝，它的某处已断开，但外表又无法看出．某同学做了如下检测：
（1）将5枚大头针分别插在图中a、b、c、d、e处，使之与电热丝接触；
（2）将插头与3V电源相联，用电压表分别测得Uab＝3V，Uac＝3V，Uad＝3V，Ubc＝0V，Ued＝3V，由此便确定了断点区域；用以上相同的方法逐渐缩小断点范围，找出断点位置。请回答：
①这几枚大头针相当于 ；②根据实验，请分析断电区域在 ？
21．（3分）如图是兴趣小组利用空心圆柱形塑料管制作成的一个液体密度计，已知空管的质量为2g。其工作原理是：将空管竖直漂浮于水中，则与水面相平的位置就确定为密度计的0刻度线。测量某种液体密度时，规定管中倒入2mL待测液体（如图），再将管子漂浮于水中，可以直接读取与水面相平的刻度作为待测液体的密度值。
（1）在确定0刻度线时，让空管竖直漂浮于水中，则此时空管排开水的体积为 cm3。
（2）若测量过程中，由于读数时视线错误，实际向空管中倒入待测液体的体积小于2mL。则将导致测量值 （选填“偏大”、“偏小”或“不变”）。
（3）为了增大该密度计的精确度，下列方法可行的是 。（可多选）
A.增加烧杯中水的质量
B.将烧杯中水改为密度更小的液体
C.使用管径较细的空心管
D.将规定的2mL待测液体的数值增加
22．（3分）电加热眼罩对缓解眼疲劳有一定效果。小明查阅一款市场上的电加热眼罩使用说明书，其相关
参数如表。
（1）据表，该电加热眼罩充电时的内部总电阻是 Ω。
（2）图甲是小明设计的可以手动调节加热的电热眼罩原理图。若要将该电路改装成R1和R2的并联电路，则小明该如何操作？ 。
（3）小明还想设计一个开关外观如图乙所示的电热眼罩，可通过“手动金属旋转滑片”连续微调加热，其电路设计要求：①电阻忽略不计的金属旋转滑片OP能起到开关通断的作用，不能出现短路；②滑片OP顺时针旋转时电流表的示数增大（即升温）。下列符合以上设计要求的电路是 。
A.B.
C.D.
23．（6分）阿根廷工程师设计了一款新型家用电梯，该电梯外形是长圆筒，升降过程不使用线缆，而是靠气压驱动。需要上楼时，抽气泵启动，抽走顶部空气，此时底部与顶部就会形成气压差，底部空气推动电梯室往上升，需要下楼时，顶部充气，气压增大，使电梯往下降。底部高压区始终与外界连通，外界大气压为1×105Pa，电梯室质量为100kg，电梯室与圆筒壁之间的摩擦力为200N，底部和顶部面积均为0.9m2．（g＝10N/kg）
（1）气压差形成的压力差为多少N，可使空载的电梯匀速上升？
（2）若质量为60kg的人乘电梯匀速上升，则顶部低压区的气压为多大？
（3）抽气机最多能把低压区的气压降到9.5×104Pa，则该电梯匀速下降时能装载的物体的最大质量是多少？
24．（6分）如图甲所示是一种水箱水位测量装置示意图。电源电压为12伏保持不变，R0是阻值为20欧的定值电阻，R1是长20厘米、阻值是40欧的电阻丝，滑片P把电阻丝与轻质弹簧的指针连在一起。圆柱体M长80厘米，底面积为250厘米2。当水位处于最高处时，M刚好浸没在水中，滑片P恰好在R1的最上端。轻质弹簧阻值不计，弹簧的伸长长度ΔL始终与受到的拉力F成正比，如图乙所示。
（1）当水位下降时，电路中电流表的示数 （选填“增大”或“减小”）。
（2）当水位处于最高处时，电流表的示数为多少？
（3）当水位下降，电压表示数为6伏时，圆柱体露出水面部分的长度为多少厘米？
参考答案
一、选择题
1．C。
2．C。
3．C。
4．C。
5．C。
6．C。
7．A。
8．B。
9．B。
10．D。
11．D。
12．D。
13．C。
14．D。
15．C。
二、非选择题
17．没有；0.8×103。
18．3；10。
19．（1）G；（2）；（3）2；5。
20．①接线柱；②ed之间。
21．（1）2；（2）偏小；（3）BCD。
22．（1）9.6Ω；（2）S1、S2，S3接b；（3）C。
23．（1）气压差形成的压力差为1200N，可使空载的电梯匀速上升；
（2）若质量为60kg的人乘电梯匀速上升，则顶部低压区的气压为9.8×104Pa；
（3）抽气机最多能把低压区的气压降到9.5×104Pa，则该电梯匀速下降时能装载的物体的最大质量是370kg。
24．1）增大；
（2）当水位处于最高处时，电流表的示数为0.2A；
（3）当水位下降，电压表示数为6伏时，圆柱体露出水面部分的长度为40cm。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/12/26 12:56:08；用户：张娇娇；邮箱：15286836286；学号：27624348
型号
***
额定充电电压
4.8V
充电电流
500mA
