天津市部分区2022-2023学年九年级上学期期末物理试卷

这是一份天津市部分区2022-2023学年九年级上学期期末物理试卷，共20页。试卷主要包含了单项选择题，多项选择题，填空题，综合题等内容，欢迎下载使用。

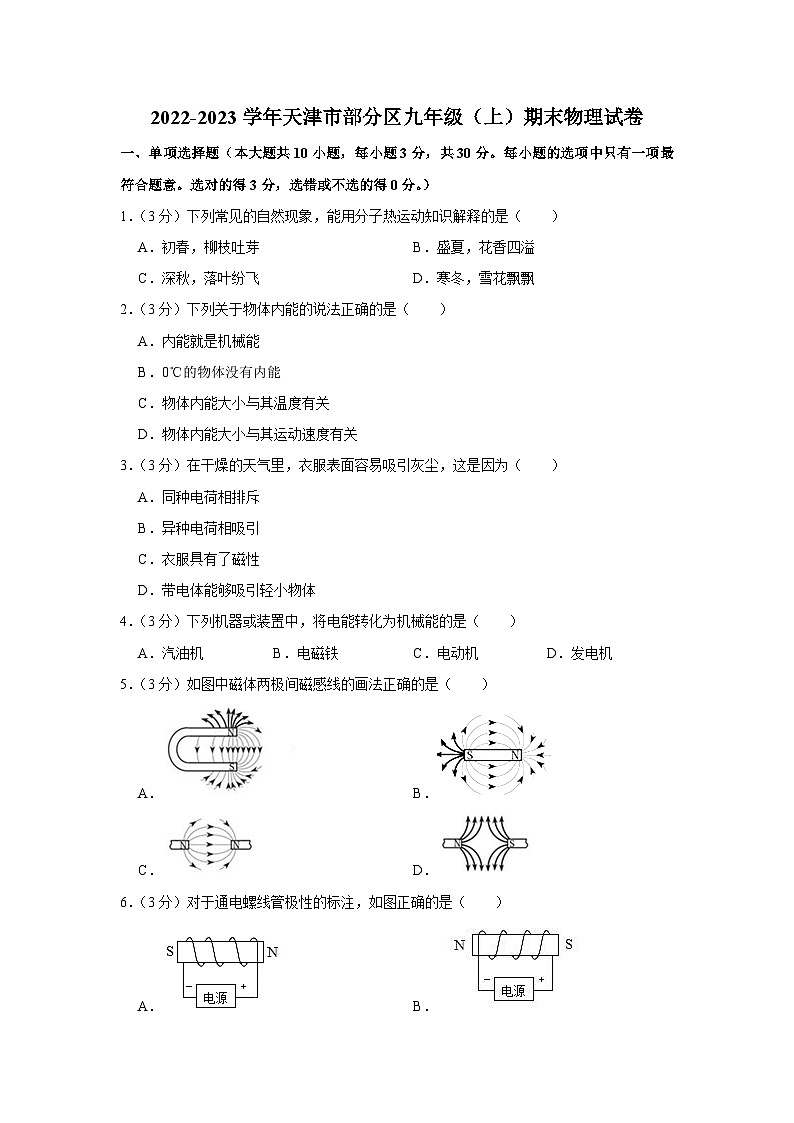

1．（3分）下列常见的自然现象，能用分子热运动知识解释的是（ ）
A．初春，柳枝吐芽B．盛夏，花香四溢
C．深秋，落叶纷飞D．寒冬，雪花飘飘
2．（3分）下列关于物体内能的说法正确的是（ ）
A．内能就是机械能
B．0℃的物体没有内能
C．物体内能大小与其温度有关
D．物体内能大小与其运动速度有关
3．（3分）在干燥的天气里，衣服表面容易吸引灰尘，这是因为（ ）
A．同种电荷相排斥
B．异种电荷相吸引
C．衣服具有了磁性
D．带电体能够吸引轻小物体
4．（3分）下列机器或装置中，将电能转化为机械能的是（ ）
A．汽油机B．电磁铁C．电动机D．发电机
5．（3分）如图中磁体两极间磁感线的画法正确的是（ ）
A．B．
C．D．

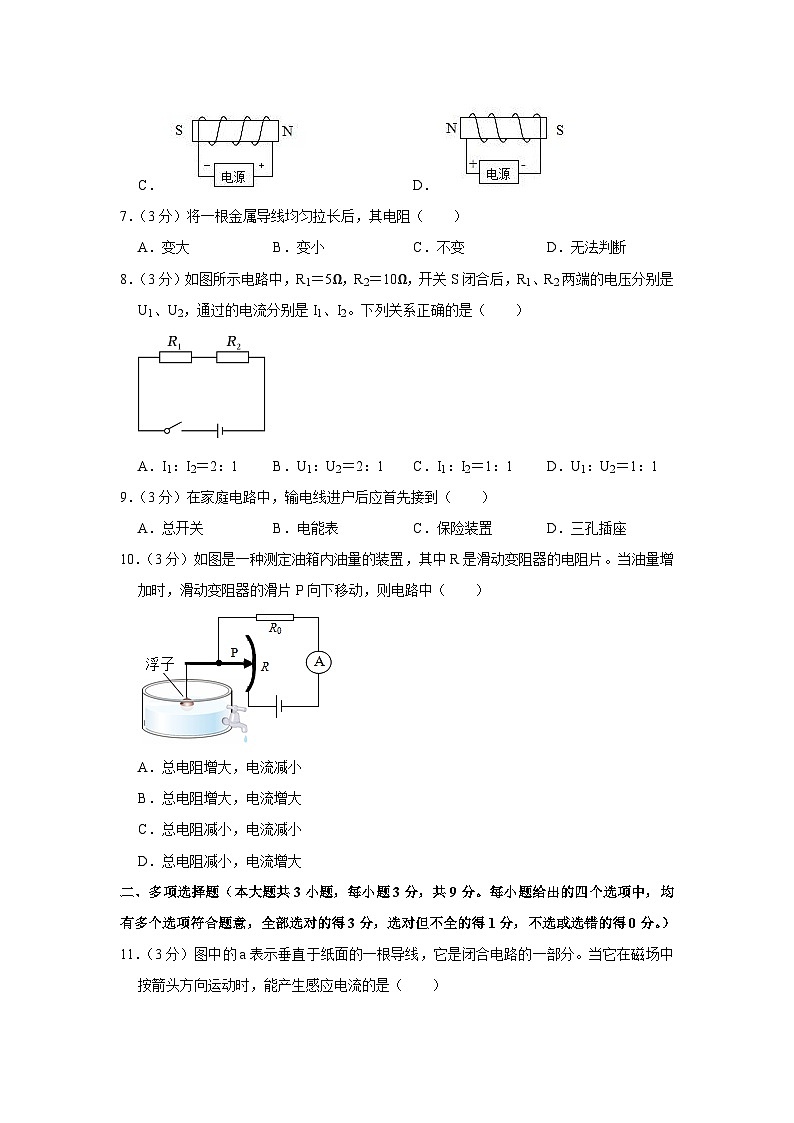

6．（3分）对于通电螺线管极性的标注，如图正确的是（ ）
A．B．
C．D．
7．（3分）将一根金属导线均匀拉长后，其电阻（ ）
A．变大B．变小C．不变D．无法判断
8．（3分）如图所示电路中，R1＝5Ω，R2＝10Ω，开关S闭合后，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2。下列关系正确的是（ ）
A．I1：I2＝2：1B．U1：U2＝2：1C．I1：I2＝1：1D．U1：U2＝1：1
9．（3分）在家庭电路中，输电线进户后应首先接到（ ）
A．总开关B．电能表C．保险装置D．三孔插座
10．（3分）如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。当油量增加时，滑动变阻器的滑片P向下移动，则电路中（ ）
A．总电阻增大，电流减小
B．总电阻增大，电流增大
C．总电阻减小，电流减小
D．总电阻减小，电流增大
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分。）

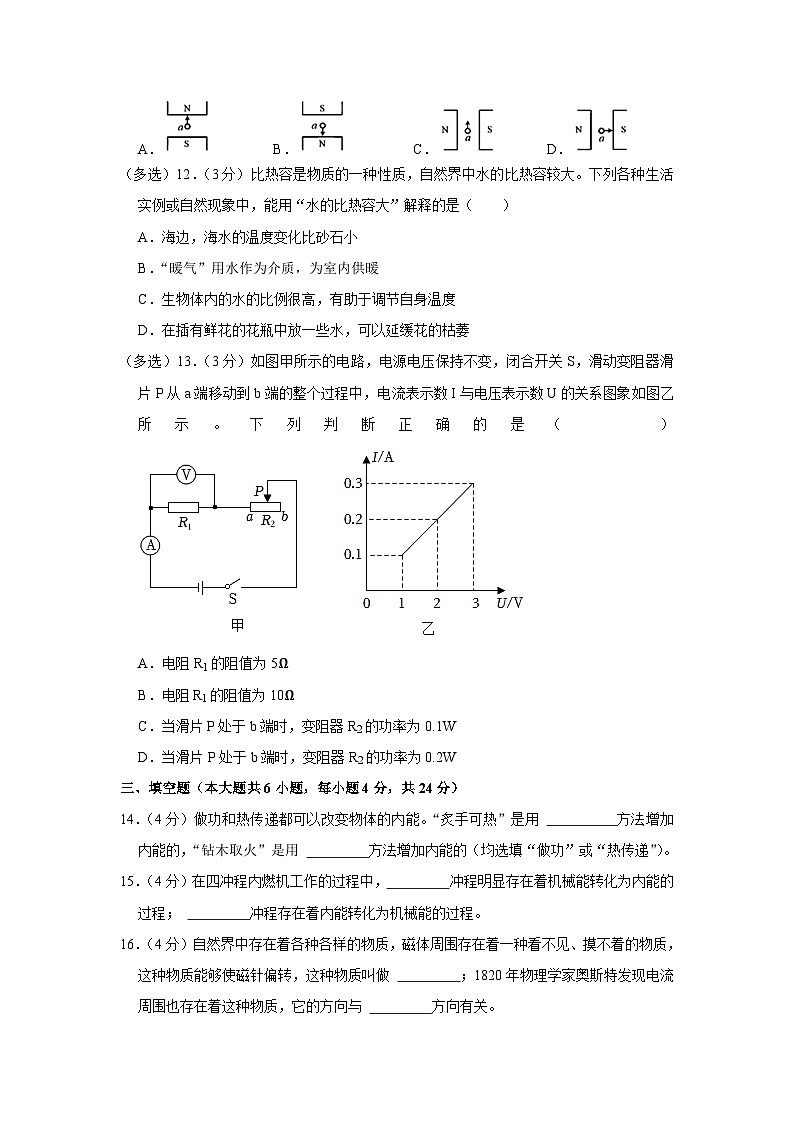

11．（3分）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。当它在磁场中按箭头方向运动时，能产生感应电流的是（ ）
A．B．C．D．
（多选）12．（3分）比热容是物质的一种性质，自然界中水的比热容较大。下列各种生活实例或自然现象中，能用“水的比热容大”解释的是（ ）
A．海边，海水的温度变化比砂石小
B．“暖气”用水作为介质，为室内供暖
C．生物体内的水的比例很高，有助于调节自身温度
D．在插有鲜花的花瓶中放一些水，可以延缓花的枯萎
（多选）13．（3分）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。下列判断正确的是（ ）
A．电阻R1的阻值为5Ω
B．电阻R1的阻值为10Ω
C．当滑片P处于b端时，变阻器R2的功率为0.1W
D．当滑片P处于b端时，变阻器R2的功率为0.2W
三、填空题（本大题共6小题，每小题4分，共24分）
14．（4分）做功和热传递都可以改变物体的内能。“炙手可热”是用 方法增加内能的，“钻木取火”是用 方法增加内能的（均选填“做功”或“热传递”）。
15．（4分）在四冲程内燃机工作的过程中， 冲程明显存在着机械能转化为内能的过程； 冲程存在着内能转化为机械能的过程。
16．（4分）自然界中存在着各种各样的物质，磁体周围存在着一种看不见、摸不着的物质，这种物质能够使磁针偏转，这种物质叫做 ；1820年物理学家奥斯特发现电流周围也存在着这种物质，它的方向与 方向有关。
17．（4分）电炉丝通过导线接到电路里，电炉丝和导线通过的电流 （选填“相同”或“不同”），电炉丝热的发红而导线却几乎不热，说明电流通过导体时产生的热量跟导体的 有关。
18．（4分）小强家电能表的表盘如图所示，此电能表应该接在电压为 V的电路中使用；在一段时间内，电能表铝盘恰好转过720转，则在此过程中，小强家消耗的电能为 度。
19．（4分）如图甲所示电路中，R1＝10Ω、R2＝20Ω，闭合开关S后，电压表V1的示数如图乙所示，则电流表A的示数应为 A，电压表V2的示数应为 V。
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20．（6分）用电热水壶给质量为1kg温度为20℃的水加热，当水的温度升高到70℃时，水吸收的热量是多少？[已知c水＝4.2×103J/（kg•℃）]
21．（6分）人们的许多物理知识是通过观察和实验，经过认真的思索而总结出来的。如图是我们学习《内能》一章知识时，老师演示的三个小实验，请通过思考回答下列问题：
（1）如图甲所示实验，将两个铅柱的底面削平、削干净，然后紧紧压在一起，两个铅柱就会结合起来，下面吊一个重物都不能把两个铅柱拉开。产生这个现象主要因为分子之间存在 。
（2）如图乙所示实验，在配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，硝化棉会燃烧起来。这是因为活塞压缩气体做功，使空气的内能 （选填“增加”或“减少”），温度升高。
（3）如图丙所示实验，烧瓶内盛有少量水，给瓶内打气，当瓶塞跳出时，可以看到瓶内出现白雾。在这个过程中，气体膨胀对塞子做功，气体的温度降低，内能 （选填“增加”或“减少”）。
22．（6分）在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：
猜想一：导体电阻跟导体长度有关
猜想二：导体电阻跟导体粗细有关
猜想三：导体电阻跟导体材料有关
同学们想利用图1所示的电路和下表中的导体验证上述猜想。
（1）为了验证猜想一，可选择代号为B、D和 （填写导体代号）的导体接入电路进行实验；
（2）为了验证猜想二，可选择代号为A、B、C的导体进行实验；那么，导体A的长度应为 m；
（3）验证猜想二时，先后将导体A、B、C接入电路中进行实验，实验过程中电流表的指针顺次对应图2电流表表盘中①②③三个位置，记录数据后，通过分析可得结论：同种材料、长度相同的导体，横截面积越大，电阻越 。
23．（7分）如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。只闭合开关S时，电流表的示数为0.3A；两个开关都闭合时，电流表的读数为0.5A。求：
（1）电源电压；
（2）R2的阻值。
24．（6分）某小灯泡标有“2.5V”字样，未标出额定功率。小强所在的实验小组想测出它的额定功率。
（1）按图1方式连接好电路，小强刚要闭合开关时，同组同学提醒他的操作有一个不妥之处，请你帮他指出：
。
（2）改正错误后，为了测量小灯泡额定功率，应调节滑动变阻器的滑片，使电压表的示数为2.5V；小强规范操作后，电流表示数如图2所示，此时通过小灯泡的电流为 A；
（3）根据实验数据，实验小组计算出小灯泡的额定功率为 W。
25．（6分）小强同学要测量一个未知阻值Rx的电阻，但是身边只有一个阻值已知的定值电阻R0、一个电压不变的电源、一块电压表、开关和导线若干。经过认真思考，小强设计了如图1的测量电路，请你协助小强解决下列问题：
（1）请根据电路图将图2实物连接完整（导线不能交叉）；
（2）参照步骤一，将步骤二补充完整：
步骤一：断开开关S1、闭合开关S，记下电压表的示数U1；
步骤二： 。
（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
2022-2023学年天津市部分区九年级（上）期末物理试卷
参考答案与试题解析
一、单项选择题（本大题共10小题，每小题3分，共30分。每小题的选项中只有一项最符合题意。选对的得3分，选错或不选的得0分。）
1．（3分）下列常见的自然现象，能用分子热运动知识解释的是（ ）
A．初春，柳枝吐芽B．盛夏，花香四溢
C．深秋，落叶纷飞D．寒冬，雪花飘飘
【解答】解：A、柳枝吐芽是植物的生长现象，不是分子的运动，故A不合题意；
B、花香四溢是花香分子不停地做无规则运动的结果，故B符合题意；
C、落叶纷飞是落叶在重力作用下形成的，是机械运动，故C不合题意；
D、雪花飘飘是物体的运动，不是分子的运动，分子的运动是肉眼看不到的，故D不合题意。
故选：B。
2．（3分）下列关于物体内能的说法正确的是（ ）
A．内能就是机械能
B．0℃的物体没有内能
C．物体内能大小与其温度有关
D．物体内能大小与其运动速度有关
【解答】解：A、内能与机械能无关，故A错误；
B、一切物体，不论温度高低，都具有内能，0℃的物体也有内能，故B错误；
C、物体内能大小与其温度有关，故C正确；
D、内能是构成物体分子的热运动，与机械运动速度无关，故D错误；
故选：C。
3．（3分）在干燥的天气里，衣服表面容易吸引灰尘，这是因为（ ）
A．同种电荷相排斥
B．异种电荷相吸引
C．衣服具有了磁性
D．带电体能够吸引轻小物体
【解答】解：在干燥天气，穿在身上的衣服由于相互摩擦，使衣服上带了电，而带电体会吸引不带电的轻小物体，所以衣服容易会“粘”灰，这是摩擦起电现象；
故选：D。
4．（3分）下列机器或装置中，将电能转化为机械能的是（ ）
A．汽油机B．电磁铁C．电动机D．发电机
【解答】解：A、汽油机工作时，将内能转化为机械能，故A不合题意；
B、电磁铁是利用电流的磁效应来工作的，但不能将电能转化为机械能，故B不合题意；
C、电动机工作时，将电能转化为机械能，故C符合题意；
D、发电机工作时，将机械能转化为电能，故D不合题意。
故选：C。
5．（3分）如图中磁体两极间磁感线的画法正确的是（ ）
A．B．
C．D．
【解答】解：
A、磁体周围的磁感线从磁体的N极出来，回到磁体的S极，故A正确；
B、磁体周围的磁感线从磁体的S极出来，回到磁体的N极，故B错误；
C、磁体周围的磁感线从磁体的N极出来，回到磁体的N极，故C错误；
D、磁体周围的磁感线从磁体的S和N极出来，故D错误。
故选：A。
6．（3分）对于通电螺线管极性的标注，如图正确的是（ ）
A．B．
C．D．
【解答】解：由图可知：
A、电流从螺线管右侧流进，由安培定则判断出通电螺线管的左端为N极，右端应为S极，故A错误；
B、电流从螺线管右侧流进，由安培定则判断出通电螺线管的右端为N极，左端应为S极，故B错误；
C、电流从螺线管右侧流进，由安培定则判断出通电螺线管的右端应为N极，左端为S极，故C正确；
D、电流从螺线管左侧流进，由安培定则判断出通电螺线管的右端为N极，左端应为S极，故D错误。
故选：C。
7．（3分）将一根金属导线均匀拉长后，其电阻（ ）
A．变大B．变小C．不变D．无法判断
【解答】解：一根导线拉长后，导体的材料不变，拉长后长度变长，横断面积变小，电阻变大。
故选：A。
8．（3分）如图所示电路中，R1＝5Ω，R2＝10Ω，开关S闭合后，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2。下列关系正确的是（ ）
A．I1：I2＝2：1B．U1：U2＝2：1C．I1：I2＝1：1D．U1：U2＝1：1
【解答】解：AC、由电路图知道，开关S闭合时，R1与R2串联，因串联电路中各处的电流相等，所以，通过两定值电阻的电流相等，即I1：I2＝1：1，故A错误，C正确；
BD、由I＝知道，两定值电阻两端的电压之比：＝＝＝＝，故BD错误。
故选：C。
9．（3分）在家庭电路中，输电线进户后应首先接到（ ）
A．总开关B．电能表C．保险装置D．三孔插座
【解答】解：家庭电路中电能表的作用是测量家里消耗了多少电能，接在家庭电路的干路上，输电线进户后应先接电能表。
故选：B。
10．（3分）如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。当油量增加时，滑动变阻器的滑片P向下移动，则电路中（ ）
A．总电阻增大，电流减小
B．总电阻增大，电流增大
C．总电阻减小，电流减小
D．总电阻减小，电流增大
【解答】解：由电路图可知，滑动变阻器R与定值电阻R0串联，电流表测电路中的电流；
当油箱中的油量增加时，浮子随油面上升，在杠杆的作用下滑片向下移动，则变阻器R连入电路的电阻变小，电路中的总电阻减小，由I＝可知，电路中的电流增大，故D正确。
故选：D。
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分。）
11．（3分）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。当它在磁场中按箭头方向运动时，能产生感应电流的是（ ）
A．B．C．D．
【解答】解：
磁极间的磁感线是从N极指向S极，由图可知，C中导体做切割磁感线运动，所以会产生感应电流，故C正确；
ABD中的导体运动时，导体运动方向与磁感线方向平行，都不会切割磁感线，所以不会产生感应电流，故ABD错误；
故选：C。
（多选）12．（3分）比热容是物质的一种性质，自然界中水的比热容较大。下列各种生活实例或自然现象中，能用“水的比热容大”解释的是（ ）
A．海边，海水的温度变化比砂石小
B．“暖气”用水作为介质，为室内供暖
C．生物体内的水的比例很高，有助于调节自身温度
D．在插有鲜花的花瓶中放一些水，可以延缓花的枯萎
【解答】解：A、因为海水的比热容比沙石的比热容大，在吸收相同热量时，相同质量的沙石比海水温度上升得快，所以在烈日当空的海边玩耍，会感到沙子烫脚，海水却凉凉的，故A符合题意；
B、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，取暖效果好，所以暖气装置中用水来供热，故B符合题意；
C、因为水的比热容较大，在质量相同、吸收或放出的热量相同时，水的温度变化小，所以，生物体内水的比例很高有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害，故D符合题意；
D、在插有鲜花的花瓶中放一些水，是为了让鲜花吸收水分，可以延缓花的枯萎，故D不符合题意。
故选：ABC。
（多选）13．（3分）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。下列判断正确的是（ ）
A．电阻R1的阻值为5Ω
B．电阻R1的阻值为10Ω
C．当滑片P处于b端时，变阻器R2的功率为0.1W
D．当滑片P处于b端时，变阻器R2的功率为0.2W
【解答】解：由图甲可知，定值电阻R1与滑动变阻器R2串联接入电路，电流表测量电路中的电流，电压表测量定值电阻R1两端的电压；
AB、根据图乙可知，当定值电阻R1两端的电压为1V时，通过定值电阻的电流为0.1A，定值电阻R1的阻值R1＝＝＝10Ω，
故A错误，B正确；
CD、当滑片P在b端时，滑动变阻器的阻值最大，定值电阻R1两端的电压最小为1V，电流最小为0.1A，滑动变阻器电压为U2＝3V﹣1V＝2V，则变阻器R2的电功率P＝U2I2＝2V×0.1A＝0.2W，故C错误，D 正确。
故选：BD。
三、填空题（本大题共6小题，每小题4分，共24分）
14．（4分）做功和热传递都可以改变物体的内能。“炙手可热”是用 热传递 方法增加内能的，“钻木取火”是用 做功 方法增加内能的（均选填“做功”或“热传递”）。
【解答】解：炙手可热的意思是手一靠近就感觉很烫，手从火焰吸收热量，温度会升高，是热量发生了转移，即通过热传递的形式增加了手的内能；
钻木取火的过程是典型摩擦生热现象，是通过做功的方式，机械能转化为木头的内能，使其内能增大，温度升高。
故答案为：热传递；做功。
15．（4分）在四冲程内燃机工作的过程中， 压缩 冲程明显存在着机械能转化为内能的过程； 做功 冲程存在着内能转化为机械能的过程。
【解答】解：在四冲程内燃机工作的过程中，压缩冲程是机械能转化为内能，做功冲程是内能转化为机械能。
故答案为：压缩；做功。
16．（4分）自然界中存在着各种各样的物质，磁体周围存在着一种看不见、摸不着的物质，这种物质能够使磁针偏转，这种物质叫做 磁场 ；1820年物理学家奥斯特发现电流周围也存在着这种物质，它的方向与 电流 方向有关。
【解答】解：磁体周围存在着一种能使小磁针偏转，但看不见摸不着的物质叫做磁场，磁体间的相互作用和磁化现象都是通过磁场发生的；1820年物理学家奥斯特发现电流周围也存在磁场，且磁场的方向与电流方向有关。
故答案为：磁场；电流。
17．（4分）电炉丝通过导线接到电路里，电炉丝和导线通过的电流 相同 （选填“相同”或“不同”），电炉丝热的发红而导线却几乎不热，说明电流通过导体时产生的热量跟导体的 电阻 有关。
【解答】解：电炉丝和连接的导线串联在电路中，通过的电流相等，通电时间是相同的，由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比，可知电炉丝热的发红而导线却几乎不热，是因为电炉丝与导线的电阻不同造成的，即说明电流通过导体时产生的热量跟导体的电阻有关。
故答案为：相同；电阻。
18．（4分）小强家电能表的表盘如图所示，此电能表应该接在电压为 220 V的电路中使用；在一段时间内，电能表铝盘恰好转过720转，则在此过程中，小强家消耗的电能为 1 度。
【解答】解：根据电能表铭牌上的参数知，此电能表应该接在电压为220V的电路中使用；
电能表上的720revs/（kW•h）表示用电器每消耗1kW•h的电能，表盘转720转，所以在一段时间内，电能表铝盘恰好转过720转，则在此过程中，小强家消耗的电能为1kW•h，即1度电。
故答案为：220；1。
19．（4分）如图甲所示电路中，R1＝10Ω、R2＝20Ω，闭合开关S后，电压表V1的示数如图乙所示，则电流表A的示数应为 0.1 A，电压表V2的示数应为 3 V。
【解答】解：由电路图知闭合开关S后两电阻串联，电压表V1测量定值电阻R1两端的电压，电压表V2测量电源电压；
（1）由图乙知定值电阻R1两端的电压为1V，电路中的电流为：
I＝＝＝0.1A，即电流表A的示数为0.1A；
（2）根据I＝和串联电路电阻的规律知电源电压为：
U＝I（R1+R2）＝0.1A×（10Ω+20Ω）＝3V，即电压表V2的示数为3V。
故答案为：0.1；3。
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20．（6分）用电热水壶给质量为1kg温度为20℃的水加热，当水的温度升高到70℃时，水吸收的热量是多少？[已知c水＝4.2×103J/（kg•℃）]
【解答】解：水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（70℃﹣20℃）＝2.1×105J。
答：水吸收的热量是2.1×105J。
21．（6分）人们的许多物理知识是通过观察和实验，经过认真的思索而总结出来的。如图是我们学习《内能》一章知识时，老师演示的三个小实验，请通过思考回答下列问题：
（1）如图甲所示实验，将两个铅柱的底面削平、削干净，然后紧紧压在一起，两个铅柱就会结合起来，下面吊一个重物都不能把两个铅柱拉开。产生这个现象主要因为分子之间存在 引力 。
（2）如图乙所示实验，在配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，硝化棉会燃烧起来。这是因为活塞压缩气体做功，使空气的内能 增加 （选填“增加”或“减少”），温度升高。
（3）如图丙所示实验，烧瓶内盛有少量水，给瓶内打气，当瓶塞跳出时，可以看到瓶内出现白雾。在这个过程中，气体膨胀对塞子做功，气体的温度降低，内能 减少 （选填“增加”或“减少”）。
【解答】解：（1）将两个铅柱底面削平、削干净，然后紧紧压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明分子间存在引力；
（2）把活塞迅速压下去，此时活塞对筒内的空气做功，是机械能转化为内能，筒内空气的内能变大，温度升高，达到硝化棉的燃点；
（3）给瓶内打气，瓶内气压增大，当气压把瓶塞从瓶口推出时，瓶内气体对瓶塞做功，使气体自身的内能减少，温度降低，受温度减低的影响，瓶口周围的水蒸气液化成小水滴飘散在空中，就是看到的白雾；该现象说明物体对外界做功，物体的内能会减少。
故答案为：（1）引力；（2）增加；（3）减少。
22．（6分）在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：
猜想一：导体电阻跟导体长度有关
猜想二：导体电阻跟导体粗细有关
猜想三：导体电阻跟导体材料有关
同学们想利用图1所示的电路和下表中的导体验证上述猜想。
（1）为了验证猜想一，可选择代号为B、D和 E （填写导体代号）的导体接入电路进行实验；
（2）为了验证猜想二，可选择代号为A、B、C的导体进行实验；那么，导体A的长度应为 1.0 m；
（3）验证猜想二时，先后将导体A、B、C接入电路中进行实验，实验过程中电流表的指针顺次对应图2电流表表盘中①②③三个位置，记录数据后，通过分析可得结论：同种材料、长度相同的导体，横截面积越大，电阻越 小 。
【解答】解：（1）为了验证猜想一：导体电阻跟导体长度有关，则需使导体的材料和横截面积相同，长度不同，应选用的三种导体是B、D、E，分别将其接入电路进行实验；
（2）为了验证猜想二：导体电阻跟导体粗细有关，即是研究导体电阻跟导体横截面积的关系，则需使导体的材料和长度相同，横截面积不同，若选择代号A、B、C的导体，分析表格中数据可知导体A的长度应该跟导体B、C相同，即长度应为1.0m；
（3）由表格的数据知，导体A、B、C的材料和长度相同，而横截面积是逐渐增大的，再根据图2中电流表的指针顺次对应电流表表盘中①②③三个位置可知，电流是逐渐增大的，而导体电阻的大小表现为对电流的阻碍作用的大小，由此可得出的结论为：同种材料、长度相同的导体，横截面积越大，电阻越小。
故答案为：（1）E；（2）1.0；（3）小。
23．（7分）如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。只闭合开关S时，电流表的示数为0.3A；两个开关都闭合时，电流表的读数为0.5A。求：
（1）电源电压；
（2）R2的阻值。
【解答】解：（1）只闭合S时，该电路为R1的简单电路，电流表测电路中的电流，
已知电流表的示数为0.3A，即电路中的电流为I＝0.3A，
则电源电压为：U＝I1R1＝0.3A×20Ω＝6V；
（2）当S1和S2都闭合时，该电路为R1和R2的并联电路，电流表测干路的电流，
此时电流表的示数为0.5A，即干路的电流为I′＝0.5A，
由于并联电路中各个支路之间互不影响，所以此时通过R1的电流不变，
由并联电路的电流特点可得出通过R2的电流为：
I2＝I﹣I1＝0.5A﹣0.3A＝0.2A，
则R2的阻值为：
R2＝＝＝30Ω。
答：（1）电源电压为6V；
（2）电阻R2的阻值为30Ω。
24．（6分）某小灯泡标有“2.5V”字样，未标出额定功率。小强所在的实验小组想测出它的额定功率。
（1）按图1方式连接好电路，小强刚要闭合开关时，同组同学提醒他的操作有一个不妥之处，请你帮他指出：
滑动变阻器滑片没有处于阻值最大处 。
（2）改正错误后，为了测量小灯泡额定功率，应调节滑动变阻器的滑片，使电压表的示数为2.5V；小强规范操作后，电流表示数如图2所示，此时通过小灯泡的电流为 0.3 A；
（3）根据实验数据，实验小组计算出小灯泡的额定功率为 0.75 W。
【解答】解：（1）为了保护电路，闭合开关前，滑动变阻器滑片应移到阻值最大处，而图1中滑动变阻器滑片没有处于阻值最大处；
（2）小强规范操作后，电流表示数如图2所示，电流表选用小量程，分度值0.02A，其示数为0.3A；
（3）当小灯泡两端电压为2.5V时，通过灯泡的额定电流为0.3A，则小灯泡额定功率为：
P＝UI＝2.5V×0.3A＝0.75W。
故答案为：（1）滑动变阻器滑片没有处于阻值最大处；（2）0.3；（3）0.75。
25．（6分）小强同学要测量一个未知阻值Rx的电阻，但是身边只有一个阻值已知的定值电阻R0、一个电压不变的电源、一块电压表、开关和导线若干。经过认真思考，小强设计了如图1的测量电路，请你协助小强解决下列问题：
（1）请根据电路图将图2实物连接完整（导线不能交叉）；
（2）参照步骤一，将步骤二补充完整：
步骤一：断开开关S1、闭合开关S，记下电压表的示数U1；
步骤二： 再闭合S1，记下电压表的示数U 。
（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
【解答】解：（1）结合电路图可知只要将电压表右侧接线柱接待测电阻Rx的左端即可，如图所示：
；
（2）实验步骤如下：
①步骤一：断开开关S1、闭合开关S，记下电压表的示数U1：
②再闭合S1，记下电压表的示数U；
（3）在①中，两电阻串联，测得电阻R0两端的电压为U1；
在②中，待测电阻Rx短路，电路为电阻R0的简单电路，电源电压为U，
根据串联电路电压规律，两电阻串联时，待测电阻Rx的电压为：Ux＝U﹣U1，
由欧姆定律可得，电路中的电流为：I＝I0＝，
则待测电阻的表达式：Rx＝＝＝。
故答案为：（1）；（2）再闭合S1，记下电压表的示数U；（3）。
导体代号
长度/m
横截面积/mm2
材料
A
？
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
导体代号
长度/m
横截面积/mm2
材料
A
？
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
