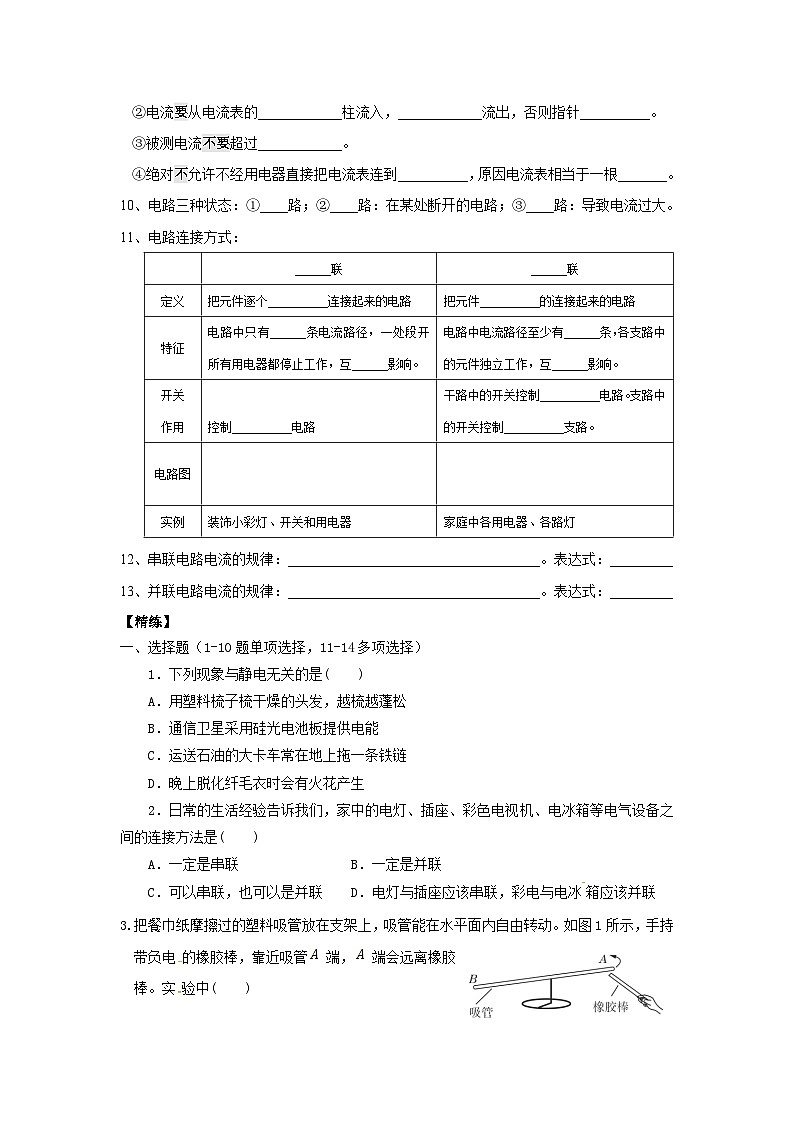

第十五章《电流和电路》 复习导学案 班级： 姓名： 【复习目标】1、知道摩擦起电，知道电荷间的相互作用，了解验电器工作的原理。2、知道电路的组成，会根据串、并联电路的特点，识别复杂的串、并联电路；设计简单的串、并联电路，会画简单电路图。3、理解串联电路的电流处处相等，并联电路中干路电流等于各支路电流之和，会使用电流表测电流。 【基础知识回顾】 1、带电（荷）：摩擦过的物体有了吸引___________的性质，我们就说物体带了电。2、自然界中存在______种电荷，被丝绸摩擦过的玻璃棒带的电荷叫____________，被毛皮摩擦过的橡胶棒带的电荷叫____________。它们之间的作用规律是________电荷互相吸引、________电荷互相排斥。3、（1）验电器的原理是________________________________________________；（2）验电器的用途是________________________________________________。   4、人们把最小的电荷叫做__________，常用符号______，数值e = ___________________。5、（1）善于导电的物体叫__________；如：__________、人体、大地、酸碱盐溶液；（2）不善于导电的物体叫__________，如：__________、玻璃、塑料等；（3）金属导电靠的是____________________。6、电荷的______________形成电流；我们把__________定向移动的方向规定为电流的方向。7、电路闭合时在电源外部，电流的方向是：沿着___________→___________→___________的方向流动的。（电流的方向与自由电子定向移动的方向相反）8、画出常见的电路元件符号：9、电流:⑴国际单位：_____（ ） ⑵常用单位：________（ ）、________（ ）⑶换算关系：1mA = ________A 1μA = ________A 50 mA = ________A⑷测量仪器：________________，符号：________⑸测量方法：电流表读数时应做到“两看清”，即：看清接线柱上标的__________，看清每大格电流值和每小格__________；使用时规则：两要、两不，即：①电流表要__________在电路中；②电流要从电流表的____________柱流入，____________流出，否则指针__________。③被测电流不要超过____________。④绝对不允许不经用电器直接把电流表连到__________，原因电流表相当于一根_______。10、电路三种状态：①____路；②____路：在某处断开的电路；③____路：导致电流过大。 11、电路连接方式：12、串联电路电流的规律：____________________________________。表达式：_________13、并联电路电流的规律：____________________________________。表达式：_________【精练】一、选择题（1-10题单项选择，11-14多项选择）1．下列现象与静电无关的是(　　)A．用塑料梳子梳干燥的头发，越梳越蓬松B．通信卫星采用硅光电池板提供电能C．运送石油的大卡车常在地上拖一条铁链D．晚上脱化纤毛衣时会有火花产生2．日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是(　　)A．一定是串联 B．一定是并联C．可以串联，也可以是并联 D．电灯与插座应该串联，彩电与电冰箱应该并联3.把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面内自由转动。如图1所示，手持带负电的橡胶棒，靠近吸管端，端会远离橡胶棒。实验中( )A.吸管不带电B.吸管带正电C.摩擦时，吸管得到了电子图1D.与吸管摩擦的餐巾纸一直不带电4.电动自行车两刹车手柄中各有一只开关和。在行驶中用任一只手柄刹车时，该手柄中的开关立即断开，电动机停止工作。以下电路符合要求的是( ) A B C D图25.现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（　　）　 A.B一定不带电，C带正电 B． B可能带正电，C带正电　 C.B一定带正电，C带负电 D． B可能不带电，C带负电6.小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是(　　)A．开关处出现短路 B．小灯泡灯丝断了C．小灯泡接触不良 D．电池电能耗尽图37.如图3是某取暖器的工作电路图．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开，则跌倒开关S应安装在 （ ） A．a处 B．b处 C．c处 D．d处8.如图4所示，开关S闭合时，可能发生的现象是(　　)A．L1发光，L2不发光B．L1被烧坏C．L2被烧坏图4D．电池被烧坏9．在下列电路图5中，能正确测出干路电流的是(　　)图510．如图6所示，重击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。下面能反映这种原理的电路是(　　)图611．如图7所示的电路，下列分析正确的是（ ）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流图7C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2并联，A1测干路电流12.下列选项中，通常情况下都属于导体体的是（ ）A．汽油和盐水 B．塑料和玻璃 C．人体和大地 D．黄铜和石墨13．在如图8所示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54 A，下面的说法中你认为正确的是(　　)A．两个灯泡中的电流相同，都等于0.27 AB．无论断开S1或S2，电流表的读数都是0.54 AC．无论断开S1或S2，电流表的读数都是0.27 A图8D．电流表的读数是干路电流，大小等于L1、L2电流之和二、作图题14.根据如图9所示的实物连线图，在虚线框中画出对应的电路图。(要求：连线要横平竖直，尽量使电路图简洁美观)图9三、实验题15. 为了验证并联电路的电流特点，小薇设计了如图10所示的电路实验。⑴在连接电路时，开关应处于_________状态。⑵小薇先将电流表接在L1所在的支路上,闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：_____________。⑶排除故障后,她测出了L1L2支路和干路上的电流分别为I1I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=0.5A，I2=_______A,I=________A。根据测量结果,在误差允许范围内你认为并联电路中干路电流和各路电流的关系是:_______________。（写出关系式即可）⑷为了验证结论的普遍性,小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：___________ ____。图1016．在“用电流表测电流”的实验中，某同学连接的电路如图11所示。（1）闭合开关，观察到灯泡L1和L2的发光情况是 。（2）针对上述的现象，该电路存在的问题是 。（3）请在原图上只改动一根导线，使两只电流表分别测两只灯泡的电流。图11五、计算题17.如图所示的电路中，闭合开关后三个电流表A1、A2、A示数分别为I1、I2、I，已知I=0.6A，I1=0.4A，则通过灯L1 、L2的电流是多少安？______联______联定义把元件逐个__________连接起来的电路把元件__________的连接起来的电路特征电路中只有______条电流路径，一处段开所有用电器都停止工作，互______影响。电路中电流路径至少有______条，各支路中的元件独立工作，互______影响。开关作用控制__________电路干路中的开关控制__________电路。支路中的开关控制__________支路。电路图实例装饰小彩灯、开关和用电器家庭中各用电器、各路灯
