第19章 生活用电 单元测试 人教版物理九年级全一册
展开
这是一份第19章 生活用电 单元测试 人教版物理九年级全一册，共14页。

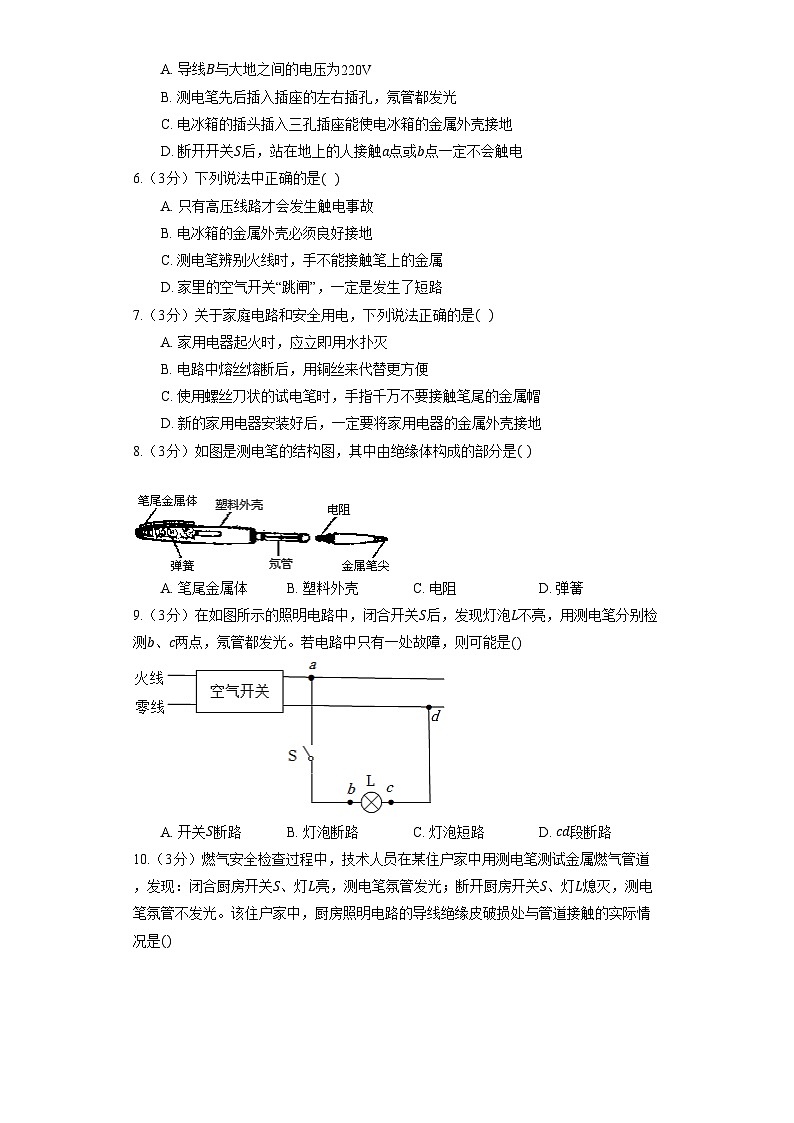

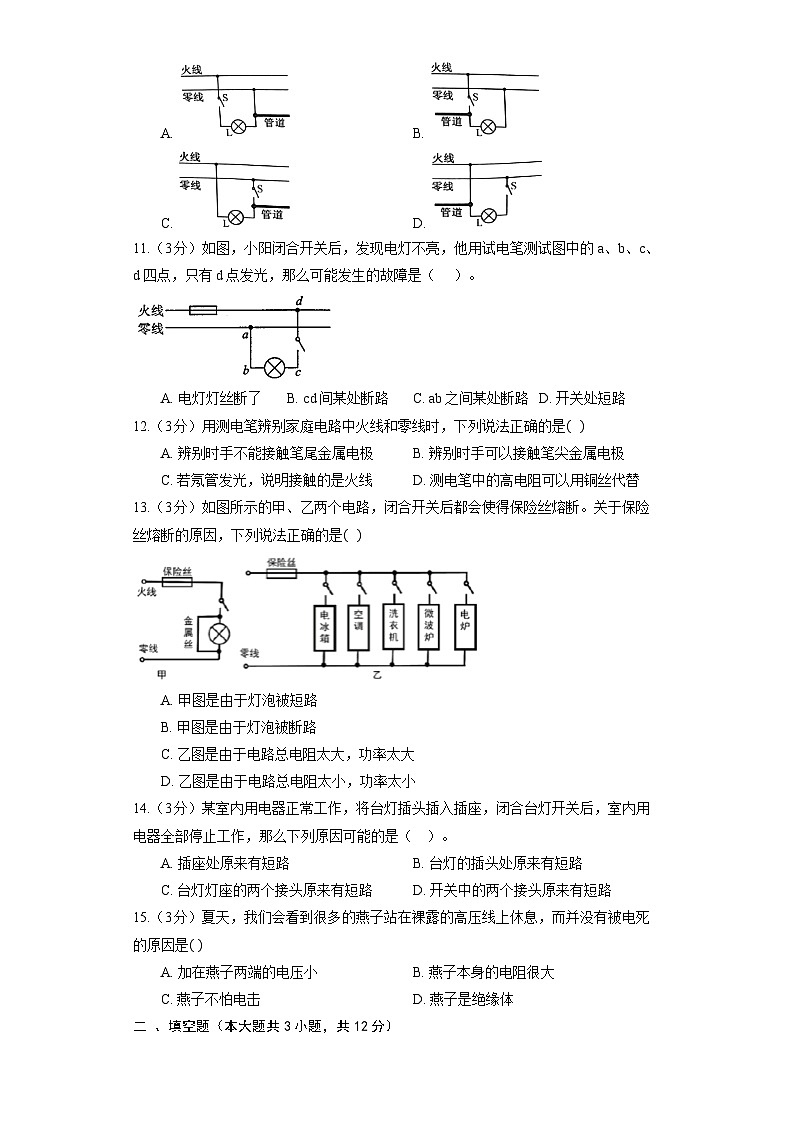

人教版物理九年级全册《第19章 生活用电》单元测试一 、单选题（本大题共15小题，共45分）1.（3分）三孔插座上面有一个插孔是和插头上标有E的导线接通的(如图)，则下列说法正确的是( ) A. E是和用电器的金属外壳相连的 B. 电路中E应和室外零线相连 C. 如果和E相连的导线断开，用此插座的洗衣机马达便不能转动 D. 用测试电笔笔尖插入E孔，正常情况下测电笔氖管会发光2.（3分）如图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关(都是单刀双掷开关).要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．在实际应用中最好的方案是( )A. B. C. D. 3.（3分）关于家庭电路，下列说法中正确的是( )A. 家庭电路中总电流过大，可能是由于电路中用电器的总功率过大引起的 B. 家庭电路中，要在电灯和零线之间连接开关 C. 家庭电路中安装的保险丝可用铜丝代替 D. 在家庭电路中，同时工作的用电器越多，总电阻越大4.（3分）下列关于空气开关和漏电保护器的说法正确的是( )A. 空气开关只有在电路中用电器总功率过大时才自动跳闸 B. 漏电保护器只有在电路短路时才自动跳闸 C. 当人体触电时，空气开关会自动跳闸 D. 当站在地上的人接触外壳带电的冰箱时，漏电保护器会自动跳闸5.（3分）如图是正常家庭电路的一部分。下列说法正确的是( ) A. 导线B与大地之间的电压为220V B. 测电笔先后插入插座的左右插孔，氖管都发光 C. 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地 D. 断开开关S后，站在地上的人接触a点或b点一定不会触电6.（3分）下列说法中正确的是( )A. 只有高压线路才会发生触电事故 B. 电冰箱的金属外壳必须良好接地 C. 测电笔辨别火线时，手不能接触笔上的金属 D. 家里的空气开关“跳闸”，一定是发生了短路7.（3分）关于家庭电路和安全用电，下列说法正确的是( )A. 家用电器起火时，应立即用水扑灭 B. 电路中熔丝熔断后，用铜丝来代替更方便 C. 使用螺丝刀状的试电笔时，手指千万不要接触笔尾的金属帽 D. 新的家用电器安装好后，一定要将家用电器的金属外壳接地8.（3分）如图是测电笔的结构图，其中由绝缘体构成的部分是( ) A. 笔尾金属体 B. 塑料外壳 C. 电阻 D. 弹簧9.（3分）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。若电路中只有一处故障，则可能是()A. 开关S断路 B. 灯泡断路 C. 灯泡短路 D. cd段断路10.（3分）燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S、灯L亮，测电笔氛管发光；断开厨房开关S、灯L熄灭，测电笔氛管不发光。该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是()A. B. C. D. 11.（3分）如图，小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（ ）。 A. 电灯灯丝断了 B. cd间某处断路 C. ab之间某处断路 D. 开关处短路12.（3分）用测电笔辨别家庭电路中火线和零线时，下列说法正确的是( )A. 辨别时手不能接触笔尾金属电极 B. 辨别时手可以接触笔尖金属电极 C. 若氖管发光，说明接触的是火线 D. 测电笔中的高电阻可以用铜丝代替13.（3分）如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是( ) A. 甲图是由于灯泡被短路 B. 甲图是由于灯泡被断路 C. 乙图是由于电路总电阻太大，功率太大 D. 乙图是由于电路总电阻太小，功率太小14.（3分）某室内用电器正常工作，将台灯插头插入插座，闭合台灯开关后，室内用电器全部停止工作，那么下列原因可能的是（ ）。A. 插座处原来有短路 B. 台灯的插头处原来有短路 C. 台灯灯座的两个接头原来有短路 D. 开关中的两个接头原来有短路15.（3分）夏天，我们会看到很多的燕子站在裸露的高压线上休息，而并没有被电死的原因是( )A. 加在燕子两端的电压小 B. 燕子本身的电阻很大 C. 燕子不怕电击 D. 燕子是绝缘体二 、填空题（本大题共3小题，共12分）16.（4分）如图所示的电路，开关S1______(选填“能”或“不能”)实现对灯L1的控制，开关S1断开时，用试电笔接触A点，氖管 ______(选填“发光”或“不发光”)，该电路存在的安全隐患是 ______。 17.（4分）如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用测电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。那么可以判定故障是 ______ (选填：AD断路、CD断路、或BD断路)。 18.（4分）人体就像一部复杂的机器，包含许多物理知识。如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是______(选填“导体”或“绝缘体”)；如图乙，当我们正确使用测电笔时，当测电笔与火线接触，虽然有电流通过人体，但人却不会触电，此时加在人体两端的电压______36V(选填“大于”、“小于”或“等于”)。 三 、实验题（本大题共1小题，共6分）19.（6分）认识短路的危害【设计实验】 目的：认识短路的危害 器材：低压电源(直流6V)、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、 导线、电流表(演示电流表，0～5A档) 【进行实验】 (1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路。 (2)当开关闭合时，灯泡______(填“发光”或“不发光”)，电流表______(填“有”或“无”)示数。 (3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到______ A.电流表的指针迅速摆动较大的幅度，保险丝也随即熔断 B.电流表的指针无示数，保险丝不会熔断 C.电流表读数稳定不变，灯泡正常发光 D.电流表读数稳定不变，灯泡不亮 【分析论证】 B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流______，通过保险丝和导线的电流______，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成______比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的______效应。 四 、计算题（本大题共2小题，共24分）20.（12分）如图所示，图甲是小王家即热式电热水龙头，图乙是它的电路原理图，R1和R2是电热丝。已知温水时的电流为5A，热水时功率为3300W。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换，求： (1)R1和R2的阻值； (2)温水时的电功率； (3)若放温水时，6min消耗的电能为0.0891kW⋅ℎ，则小王家的实际电压是多少？ 21.（12分）在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究。如图供电电源的电压始终是220V，当用户的总功率是8.6KW时，用户实际得到的电压是215V.试求： (1)此时，标有“220V100W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？ (2)当用户的总功率是8.6kW时，通过输电线的电流是多少？输电线的电阻是多少？在3h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响) 答案和解析1.【答案】A;【解析】解： AB、E孔是与大地相连的，为了用电安全，在家庭电路中，利用三孔插座将用电器的金属外壳与大地相连，所以A正确，B错误。 C、如果和E相连的导线断开，但洗衣机与火线、零线的连线还是完好的，只是失去了安全性。所以C错误。 D、E孔是与大地相连的，它与大地之间没有电压，所以测电笔的氖管不会发光。所以D错误。 故选：A。 要掌握家庭电路中的安全用电知识，掌握三孔插座(或三脚插头)的作用，其中两个孔分别接火线和零线，另一个孔将用电器的外壳与大地相连。 要掌握测电笔的作用，是来辨别火线和零线的，若测电笔与火线相连，则氖管发光。 该题考查了学生对三孔插座的作用的掌握，其中三孔插座就是将用电器的外壳与大地相连，避免发生触电事故。同时考查了测电笔的使用。 2.【答案】B;【解析】解：A、此时电路处于断开状态，灯泡不能发光，当扳动S2时，电路还是断开状态，不能使电路闭合，灯泡不能发光．不符合题意． B、此时电路处于断开状态，灯泡不能发光，当扳动S2时，电路处于闭合状态，灯泡发光．再扳动S1时，电路又处于断开状态，灯泡不能发光．符合题意． C、此时电路处于闭合状态，灯泡发光，当扳动S2时，电路处于断开状态，灯泡不能发光．再扳动S1时，电路还处于断开状态，灯泡不能发光．不符合题意． D、此时电路处于闭合状态，灯泡发光，当扳动S2时，电路处于断开状态，灯泡不能发光．再扳动S1时，电路是短路．不符合题意． 故选B． 开关控制灯泡时，火线首先进入开关，然后再进入灯泡，零线直接进入灯泡． 单刀双掷开关的动触头(也就是单刀)一定接在火线和灯泡之间． 楼上和楼下控制一个灯泡的在生活中经常用到，但是很多人不明白其中的设计原理．本题体现了物理和生活的密切关系． 3.【答案】A;【解析】解：A、家庭电流中电流过大总共有2个原因：短路和总功率过大，故A正确； B、家庭电路中，要在电灯和火线之间连接开关，所以B错误； C、家庭电路中安装的保险丝不能用铜丝代替，防止电流过大时，烧坏用电器，故C选项错误； D、在家庭电路中，同时工作的用电器越多，总电阻越小，故D错误。 故选：A。 (1)家庭电路电流过大的原因是：短路、用电器总功率过大。 (2)为了安全起见，螺丝口灯座的螺丝套接在零线上；开关接在火线上。 (3)保险丝应该用电阻率大，熔点较低的材料制成。 (4)家庭电路中，各用电器之间、用电器和插座之间都是并联的，并联的用电器越多，总电阻越小。 此题主要考查了有关安全用电原则、家庭电路的连接以及熔断丝原理的有关知识，一定要学以致用。 4.【答案】D;【解析】解： A、家庭电路中的空气开关跳闸，原因有两个，短路或总功率过大，故A错误； B、漏电保护器只有在电路发生漏电或有人触电时才会切断电源，所以电路发生短路时，空气开关会切断电路，而不是漏电保护器会切断电路，故B错误； C、空气开关在电路短路和用电器的总功率过大时切断电路，故C错误； D、当人触电时，漏电保护器会自动跳闸断开电路，从而保护人体安全，故D正确。 故选：D。 (1)空气开关在电路过载或短路时，即通过电流过大时起到保护作用； (2)漏电保护器原理是当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地跑了。当单相触电时实际上就是人体加载在了火线和地线之间，火线电流大，零线电流小，漏电保护器工作。而当双相触电时实际上就是在负载上并联了一个人体，实际的火线电流和零线电流的差值并没有什么变化，所以会起不到保护作用。 该题考查漏电保护器、空气开关的特点及应用，要注意二者工作原理的不同。同时了解电路中的几种情况的不同表现：一是短路，二是用电器总功率过大，三是用电器漏电或有人触电等。 5.【答案】C;【解析】解：由图知，开关接在导线A上，所以A是火线，B是零线， A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误； B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左插孔氖管不发光，插入插座的右插孔氖管发光，故B错误； C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故C正确； D、由图可知，开关S断开时，虽然灯泡不发光，但火线没有被切断，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。 故选：C。 (1)火线和零线间的电压为220V.测电笔接触火线氖管会发光，接触零线不发光； (2)触电是人体直接或间接接触火线。 (3)家庭电路中，金属外壳的用电器都采用三脚插头，当金属外壳的用电器插入三孔插座时，金属外壳接地，防止金属外壳的用电器漏电发生触电事故。 掌握家用电器的连接方法和三孔插座的连接方法，以及测电笔的使用，要掌握家庭电路连接规则的原因。 6.【答案】B;【解析】解：A、只有不高于36V的电压对人体才是安全的，高压线路、家庭电路对人体都是危险的．故A错误； B、带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全．故B正确； C、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，故C错误； D、空气开关跳闸的基本原因是短路或用电器总功率过大．故D错误． 故选B． (1)安全用电的原则：不要接触低压带电体，不要接近高压带电体． (2)大功率或带有金属外壳的用电器，必须使用三孔插座，让其外壳接地，以防外壳带电，危及人身安全． (3)使用测电笔辨别火线时，有一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故． (4)电路中电流过大的原因有两个：一是短路；二是接入电路中用电器的总功率过大． 该题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体．以及电路中电流过大的原因--短路或用电器总功率过大． 7.【答案】D;【解析】解： A、家用电器起火时，应先切断电源再救火，不能立即用水去扑灭，因水是导体，易造成触电事故，故A错误； B、铜丝的熔点较高，在电流过大时不能及时熔断，起不到保护作用，所以保险丝不能用铜丝代替，故B错误； C、使用测电笔辨别火线时，手要接触笔尾的金属体，故C错误； D、家用电器的金属外壳应接地，这样可防止因用电器漏电时发生触电事故，故D正确。 故选：D。 (1)家用电器起火，应先切断电源，再救火； (2)保险丝不能用铁丝、铜丝代替； (3)使用测电笔时，手要接触笔尾的金属体； (4)家用电器的金属外壳要接地，以防止因漏电而触电。 此题主要考查了安全用电的一些常识性做法，有一定的现实意义，不但要熟知相关要求，更要在实践注意落实安全用电的原则。 8.【答案】B;【解析】解：容易导电的物体是导体，不容易导电的物体是绝缘体。 A、笔尾金属体属于导体，不符合题意。 B、塑料外壳是绝缘体，符合题意。 C、电阻是导体，不符合题意。 D、弹簧是导体，不符合题意。 故选：B。 本题抓住测电笔的构造。导体和绝缘体。容易导电的物体是导体，不容易导电的物体是绝缘体。 此题主要考查了测电笔的构造、导体和绝缘体。 9.【答案】D;【解析】解：用测电笔分别测试b、c两点氖管均发光，应该c、b两点都与火线相通，即c点→灯泡L→b点→开关→火线都是通路；故障是c到进户线的零线断路了，即可能cd段断路，故D正确。 故选：D。 当开关闭合时，灯泡L不亮，用测电笔分别测试了b、c两点，发现测电笔都发光，b、c两点都和火线相连，如图，说明零线与灯之间断路或零线断路。 此题主要考查电路故障判断，要了解零线也可以带电，不要认为接触零线一定不触电。 10.【答案】B;【解析】解：在家庭电路中，为了用电的安全，开关要接在用电器和火线之间，故CD错误； 闭合厨房开关S、灯L亮，测电笔氛管发光；断开厨房开关S、灯L熄灭，测电笔氛管不发光，这说明管道接在了用电器与开关之间，故B正确，A错误。 故选：B。 测电笔接触火线时，氖管会发光，接触零线时，氖管不发光；在家庭电路中，为了用电的安全，开关要接在用电器和火线之间。 此题主要考查了家庭电路的连接、家庭电路的故障，属于基础题。 11.【答案】B;【解析】略 12.【答案】C;【解析】解： AB、用测电笔辨别时，手不能接触笔尖金属体(否则可能会触电)，但必须接触笔尾金属体，使电源和大地之间形成通路，这样才能正确辨别火线和零线，故AB错误； C、用测电笔辨别火线和零线时，若氖管发光，说明接触的是火线，故C正确； D、在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，而铜丝的电阻很小，不能起到保护人体安全的作用，所以不能用铜丝代替测电笔中的高电阻，故D错误。 故选：C。 (1)使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的。使用测电笔时，不能用手触及试电笔前端的金属探头，这样会造成人身触电事故； (2)用测电笔来鉴别火线与零线。使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光； (3)测电笔的内部有一个阻值很大的电阻，当人接触测电笔的笔尾金属体，人和测电笔是串联在电路中，如果两者串联在零线和大地之间，加在两者之间的电压是0V，氖管不发光；如果两者串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的阻值很大分担的电压很大，人体分担的电压很小，不会超过人体的安全电压，氖管发光，但是不会对人造成伤害。 该题考查了测电笔的使用方法，注意手指一定要接触笔尾的金属体，是不会触电的！ 13.【答案】A;【解析】解：A、B、甲图中，闭合开关，电流从火线经保险丝、金属丝回到零线，造成电路短路；同时灯泡也被短路，灯泡中没有电流通过，不发光，保险丝烧断。故A正确、B不正确； C、D、乙图中，各用电器是并联的，同时工作的用电器越多，干路总电阻越小，总功率越大。由公式I=PU知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电流过大而熔断。故C、D错误。 故选：A。 电路中电流过大，保险丝熔断的原因有：电路发生短路和电路中用电器的总功率过大。 此题主要考查了电路中电流过大的原因，要注意短路和总功率过大的区别，要学会运用。 14.【答案】C;【解析】略 15.【答案】A;【解析】解：当鸟站在高压线上时，小鸟与高压线并联，小鸟两脚之间的导线电阻很小，根据U=IR知，小鸟两脚之间的电压很小(小鸟被短路)，几乎没有电流流过小鸟的身体，所以小鸟不会触电。 故选：A。 高压线中有电流通过，鸟的两爪站在高压线上与导线并联，所以小鸟被短路，两脚之间电压很低。 本题是一道利用欧姆定律解决实际问题的题目，应结合电路的特点进行分析。 16.【答案】能 发光 当开关断开时，灯泡处仍带电;【解析】解：据图可知，S1与的L1串联，能控制此灯，但是接到了零线与灯泡之间不符合电路连接规则，当开关断开时，灯泡处仍带电，试电笔接触A点氖管会发光，但此时容易在检修和更换灯泡时触电。 故答案为：能；发光；当开关断开时，灯泡处仍带电。 家庭电路中用电器的开关应该接到用电器和火线之间，避免触电；当测电笔接触火线时氖管会发光、接触零线时氖管不发光。 此题主要考查学生对于家庭电路连接规则和电路故障的分析，属于中考必考点。 17.【答案】BD断路;【解析】解：如果家庭电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有熔断，所以没有出现短路问题； 用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，则说明A至D处的电路都没有问题，当用测电笔测试B点时氖管不发光，说明零线是正常的；那么只有BD间的某处断路，才会造成题中的现象。 故答案为：BD断路。 解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常，据此结合题意判断电路的故障。 此题主要考查学生对家庭电路中故障的分析，是一道基础题。 18.【答案】导体 ; 小于 ;【解析】解：生活常识告诉我们，人体是容易导电的，所以是导体，这也是人会发生触电事故的原因； 如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，故此时加在人体的电压小于36V； 故答案为：导体；小于。 容易导电的物体是导体，人体是导体；对人安全电压不高于36V； 知道生活中常见的导体，并理解安全电压的数值是解决该题的关键。 19.【答案】发光 有 A 很大 相同 正 热 ;【解析】解：【进行实验】 (2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数。 (3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光。故只有A符合题意； 【分析论证】 当B、D间接入铜丝时，灯泡被短路。根据欧姆定律I=UR可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P=I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应。 故答案为：【进行实验】(2)发光； 有；(3)A； 【分析论证】很大；相同；正；热。 本实验中，一开始电路连接正确，当在B、D间接一根粗铜丝时，电路发生短路，则灯泡不发光，根据欧姆定律可知，此时电路中电流突然变大。再根据电功率的公式和电流的热效应分析所产生热量的情况，从而知道保险丝会及时熔断的原理。 本题通过实验，研究和验证了短路的危害，要会判断电流的连接，会用欧姆定律、电功率、电流的热效应等来分析电路的特点，是解答的关键。 20.【答案】解：（1）图乙中当开关S与2、3两个触点接触时，电路中只有R2工作，电路中的电阻较大，根据P=UI=U2R可知，电路的电功率较小，处于温水挡，则R2的阻值为： R2=UI温=220V5A=44Ω； R2的功率：P2=UI温=220V×5A=1100W； 当开关S与3、4两个触点接触时，两个电热丝并联在电路中，总电阻较小，据据P=UI=U2R可知，电路的总功率较大，处于热水挡，R1的功率： P1=P热-P2=3300W-1100W=2200W； R1的阻值： R1=U2P1=(220V)22200W=22Ω； （2）温水时的电功率：P温=UI温=220V×5A=1100W； （3）温水挡时，电热水龙头的实际功率： P温实=Wt=0.0891kW·ℎ6×160ℎ=0.891kW=891W； 小王家的实际电压： U实=P温实R2=891W×44Ω=198V。 答：（1）R1和R2的阻值分别为22Ω和44Ω； （2）温水时的电功率为1100W； （3）小王家的实际电压为198V。;【解析】 (1)图乙中开关S与1、2两个触点接触时，两个电热丝都不工作，处于冷水挡；当开关S与2、3两个触点接触时，电路中只有R2工作，电路中的电阻较大，根据P=UI=U2R可知电路中的总功率较小，处于温水挡，据此计算出R2的阻值；再根据P=UI计算出R2的电功率；当开关S与3、4两个触点接触时，两个电热丝并联在电路中，总电阻较小，根据P=UI=U2R可知，电路的总功率较大，处于热水挡；知道热水时功率为3300W，可计算出R1的功率，再计算出R1的阻值； (2)根据P=UI求出温水时的电功率； (3)已知温水时电流做功时间和消耗的电能，根据P=Wt计算出电热水龙头的实际功率；根据P=UI=U2R计算出实际电压。 本题通过即热式电热水龙头工作原理，考查了对电功、电功率、欧姆定律公式的灵活运用；明确即热式电热水龙头电路结构是解答该题的关键。 21.【答案】解：（1）灯泡的电阻为R=U额2P额=(220V)2100W=484Ω， 灯泡的实际功率为P实=U实2R实=(215V)2484Ω=95.5W， ∵P实＜P额 ∴灯泡亮度将变暗。 （2）通过输电线的电流为I=PU=8600W215V=40A， 由于输电线与用户是串联，所以电流相等， 输电线两端的电压为U线=220V-215V=5V， 输电线的电阻为R线=U线I=5V40A=0.125Ω， 输电线上消耗的电能为W线=U线It=5V×40A×3×3600s=2.16×106J。 答：灯的实际功率95.5W，灯泡亮度将变暗；输电线的电流40A，电阻0.125Ω，消耗的电能2.16×106J。;【解析】 (1)已知灯泡的额定电压和额定功率，根据R=U2P求出灯泡的电阻，再根据P=U2R求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化。 (2)根据I=PU求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W=UIt求出在3h内输电线上消耗的电能。 此题主要考查电阻、电流、功率、电能等的计算，关键是公式及其变形的灵活运用，难点是计算输电线路上消耗的电能以及消耗的功率，解题过程中还要注意单位的换算。
人教版物理九年级全册《第19章 生活用电》单元测试一 、单选题（本大题共15小题，共45分）1.（3分）三孔插座上面有一个插孔是和插头上标有E的导线接通的(如图)，则下列说法正确的是( ) A. E是和用电器的金属外壳相连的 B. 电路中E应和室外零线相连 C. 如果和E相连的导线断开，用此插座的洗衣机马达便不能转动 D. 用测试电笔笔尖插入E孔，正常情况下测电笔氖管会发光2.（3分）如图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关(都是单刀双掷开关).要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．在实际应用中最好的方案是( )A. B. C. D. 3.（3分）关于家庭电路，下列说法中正确的是( )A. 家庭电路中总电流过大，可能是由于电路中用电器的总功率过大引起的 B. 家庭电路中，要在电灯和零线之间连接开关 C. 家庭电路中安装的保险丝可用铜丝代替 D. 在家庭电路中，同时工作的用电器越多，总电阻越大4.（3分）下列关于空气开关和漏电保护器的说法正确的是( )A. 空气开关只有在电路中用电器总功率过大时才自动跳闸 B. 漏电保护器只有在电路短路时才自动跳闸 C. 当人体触电时，空气开关会自动跳闸 D. 当站在地上的人接触外壳带电的冰箱时，漏电保护器会自动跳闸5.（3分）如图是正常家庭电路的一部分。下列说法正确的是( ) A. 导线B与大地之间的电压为220V B. 测电笔先后插入插座的左右插孔，氖管都发光 C. 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地 D. 断开开关S后，站在地上的人接触a点或b点一定不会触电6.（3分）下列说法中正确的是( )A. 只有高压线路才会发生触电事故 B. 电冰箱的金属外壳必须良好接地 C. 测电笔辨别火线时，手不能接触笔上的金属 D. 家里的空气开关“跳闸”，一定是发生了短路7.（3分）关于家庭电路和安全用电，下列说法正确的是( )A. 家用电器起火时，应立即用水扑灭 B. 电路中熔丝熔断后，用铜丝来代替更方便 C. 使用螺丝刀状的试电笔时，手指千万不要接触笔尾的金属帽 D. 新的家用电器安装好后，一定要将家用电器的金属外壳接地8.（3分）如图是测电笔的结构图，其中由绝缘体构成的部分是( ) A. 笔尾金属体 B. 塑料外壳 C. 电阻 D. 弹簧9.（3分）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。若电路中只有一处故障，则可能是()A. 开关S断路 B. 灯泡断路 C. 灯泡短路 D. cd段断路10.（3分）燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S、灯L亮，测电笔氛管发光；断开厨房开关S、灯L熄灭，测电笔氛管不发光。该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是()A. B. C. D. 11.（3分）如图，小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（ ）。 A. 电灯灯丝断了 B. cd间某处断路 C. ab之间某处断路 D. 开关处短路12.（3分）用测电笔辨别家庭电路中火线和零线时，下列说法正确的是( )A. 辨别时手不能接触笔尾金属电极 B. 辨别时手可以接触笔尖金属电极 C. 若氖管发光，说明接触的是火线 D. 测电笔中的高电阻可以用铜丝代替13.（3分）如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是( ) A. 甲图是由于灯泡被短路 B. 甲图是由于灯泡被断路 C. 乙图是由于电路总电阻太大，功率太大 D. 乙图是由于电路总电阻太小，功率太小14.（3分）某室内用电器正常工作，将台灯插头插入插座，闭合台灯开关后，室内用电器全部停止工作，那么下列原因可能的是（ ）。A. 插座处原来有短路 B. 台灯的插头处原来有短路 C. 台灯灯座的两个接头原来有短路 D. 开关中的两个接头原来有短路15.（3分）夏天，我们会看到很多的燕子站在裸露的高压线上休息，而并没有被电死的原因是( )A. 加在燕子两端的电压小 B. 燕子本身的电阻很大 C. 燕子不怕电击 D. 燕子是绝缘体二 、填空题（本大题共3小题，共12分）16.（4分）如图所示的电路，开关S1______(选填“能”或“不能”)实现对灯L1的控制，开关S1断开时，用试电笔接触A点，氖管 ______(选填“发光”或“不发光”)，该电路存在的安全隐患是 ______。 17.（4分）如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用测电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。那么可以判定故障是 ______ (选填：AD断路、CD断路、或BD断路)。 18.（4分）人体就像一部复杂的机器，包含许多物理知识。如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是______(选填“导体”或“绝缘体”)；如图乙，当我们正确使用测电笔时，当测电笔与火线接触，虽然有电流通过人体，但人却不会触电，此时加在人体两端的电压______36V(选填“大于”、“小于”或“等于”)。 三 、实验题（本大题共1小题，共6分）19.（6分）认识短路的危害【设计实验】 目的：认识短路的危害 器材：低压电源(直流6V)、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、 导线、电流表(演示电流表，0～5A档) 【进行实验】 (1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路。 (2)当开关闭合时，灯泡______(填“发光”或“不发光”)，电流表______(填“有”或“无”)示数。 (3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到______ A.电流表的指针迅速摆动较大的幅度，保险丝也随即熔断 B.电流表的指针无示数，保险丝不会熔断 C.电流表读数稳定不变，灯泡正常发光 D.电流表读数稳定不变，灯泡不亮 【分析论证】 B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流______，通过保险丝和导线的电流______，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成______比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的______效应。 四 、计算题（本大题共2小题，共24分）20.（12分）如图所示，图甲是小王家即热式电热水龙头，图乙是它的电路原理图，R1和R2是电热丝。已知温水时的电流为5A，热水时功率为3300W。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换，求： (1)R1和R2的阻值； (2)温水时的电功率； (3)若放温水时，6min消耗的电能为0.0891kW⋅ℎ，则小王家的实际电压是多少？ 21.（12分）在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究。如图供电电源的电压始终是220V，当用户的总功率是8.6KW时，用户实际得到的电压是215V.试求： (1)此时，标有“220V100W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？ (2)当用户的总功率是8.6kW时，通过输电线的电流是多少？输电线的电阻是多少？在3h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响) 答案和解析1.【答案】A;【解析】解： AB、E孔是与大地相连的，为了用电安全，在家庭电路中，利用三孔插座将用电器的金属外壳与大地相连，所以A正确，B错误。 C、如果和E相连的导线断开，但洗衣机与火线、零线的连线还是完好的，只是失去了安全性。所以C错误。 D、E孔是与大地相连的，它与大地之间没有电压，所以测电笔的氖管不会发光。所以D错误。 故选：A。 要掌握家庭电路中的安全用电知识，掌握三孔插座(或三脚插头)的作用，其中两个孔分别接火线和零线，另一个孔将用电器的外壳与大地相连。 要掌握测电笔的作用，是来辨别火线和零线的，若测电笔与火线相连，则氖管发光。 该题考查了学生对三孔插座的作用的掌握，其中三孔插座就是将用电器的外壳与大地相连，避免发生触电事故。同时考查了测电笔的使用。 2.【答案】B;【解析】解：A、此时电路处于断开状态，灯泡不能发光，当扳动S2时，电路还是断开状态，不能使电路闭合，灯泡不能发光．不符合题意． B、此时电路处于断开状态，灯泡不能发光，当扳动S2时，电路处于闭合状态，灯泡发光．再扳动S1时，电路又处于断开状态，灯泡不能发光．符合题意． C、此时电路处于闭合状态，灯泡发光，当扳动S2时，电路处于断开状态，灯泡不能发光．再扳动S1时，电路还处于断开状态，灯泡不能发光．不符合题意． D、此时电路处于闭合状态，灯泡发光，当扳动S2时，电路处于断开状态，灯泡不能发光．再扳动S1时，电路是短路．不符合题意． 故选B． 开关控制灯泡时，火线首先进入开关，然后再进入灯泡，零线直接进入灯泡． 单刀双掷开关的动触头(也就是单刀)一定接在火线和灯泡之间． 楼上和楼下控制一个灯泡的在生活中经常用到，但是很多人不明白其中的设计原理．本题体现了物理和生活的密切关系． 3.【答案】A;【解析】解：A、家庭电流中电流过大总共有2个原因：短路和总功率过大，故A正确； B、家庭电路中，要在电灯和火线之间连接开关，所以B错误； C、家庭电路中安装的保险丝不能用铜丝代替，防止电流过大时，烧坏用电器，故C选项错误； D、在家庭电路中，同时工作的用电器越多，总电阻越小，故D错误。 故选：A。 (1)家庭电路电流过大的原因是：短路、用电器总功率过大。 (2)为了安全起见，螺丝口灯座的螺丝套接在零线上；开关接在火线上。 (3)保险丝应该用电阻率大，熔点较低的材料制成。 (4)家庭电路中，各用电器之间、用电器和插座之间都是并联的，并联的用电器越多，总电阻越小。 此题主要考查了有关安全用电原则、家庭电路的连接以及熔断丝原理的有关知识，一定要学以致用。 4.【答案】D;【解析】解： A、家庭电路中的空气开关跳闸，原因有两个，短路或总功率过大，故A错误； B、漏电保护器只有在电路发生漏电或有人触电时才会切断电源，所以电路发生短路时，空气开关会切断电路，而不是漏电保护器会切断电路，故B错误； C、空气开关在电路短路和用电器的总功率过大时切断电路，故C错误； D、当人触电时，漏电保护器会自动跳闸断开电路，从而保护人体安全，故D正确。 故选：D。 (1)空气开关在电路过载或短路时，即通过电流过大时起到保护作用； (2)漏电保护器原理是当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地跑了。当单相触电时实际上就是人体加载在了火线和地线之间，火线电流大，零线电流小，漏电保护器工作。而当双相触电时实际上就是在负载上并联了一个人体，实际的火线电流和零线电流的差值并没有什么变化，所以会起不到保护作用。 该题考查漏电保护器、空气开关的特点及应用，要注意二者工作原理的不同。同时了解电路中的几种情况的不同表现：一是短路，二是用电器总功率过大，三是用电器漏电或有人触电等。 5.【答案】C;【解析】解：由图知，开关接在导线A上，所以A是火线，B是零线， A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误； B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左插孔氖管不发光，插入插座的右插孔氖管发光，故B错误； C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故C正确； D、由图可知，开关S断开时，虽然灯泡不发光，但火线没有被切断，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。 故选：C。 (1)火线和零线间的电压为220V.测电笔接触火线氖管会发光，接触零线不发光； (2)触电是人体直接或间接接触火线。 (3)家庭电路中，金属外壳的用电器都采用三脚插头，当金属外壳的用电器插入三孔插座时，金属外壳接地，防止金属外壳的用电器漏电发生触电事故。 掌握家用电器的连接方法和三孔插座的连接方法，以及测电笔的使用，要掌握家庭电路连接规则的原因。 6.【答案】B;【解析】解：A、只有不高于36V的电压对人体才是安全的，高压线路、家庭电路对人体都是危险的．故A错误； B、带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全．故B正确； C、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，故C错误； D、空气开关跳闸的基本原因是短路或用电器总功率过大．故D错误． 故选B． (1)安全用电的原则：不要接触低压带电体，不要接近高压带电体． (2)大功率或带有金属外壳的用电器，必须使用三孔插座，让其外壳接地，以防外壳带电，危及人身安全． (3)使用测电笔辨别火线时，有一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故． (4)电路中电流过大的原因有两个：一是短路；二是接入电路中用电器的总功率过大． 该题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体．以及电路中电流过大的原因--短路或用电器总功率过大． 7.【答案】D;【解析】解： A、家用电器起火时，应先切断电源再救火，不能立即用水去扑灭，因水是导体，易造成触电事故，故A错误； B、铜丝的熔点较高，在电流过大时不能及时熔断，起不到保护作用，所以保险丝不能用铜丝代替，故B错误； C、使用测电笔辨别火线时，手要接触笔尾的金属体，故C错误； D、家用电器的金属外壳应接地，这样可防止因用电器漏电时发生触电事故，故D正确。 故选：D。 (1)家用电器起火，应先切断电源，再救火； (2)保险丝不能用铁丝、铜丝代替； (3)使用测电笔时，手要接触笔尾的金属体； (4)家用电器的金属外壳要接地，以防止因漏电而触电。 此题主要考查了安全用电的一些常识性做法，有一定的现实意义，不但要熟知相关要求，更要在实践注意落实安全用电的原则。 8.【答案】B;【解析】解：容易导电的物体是导体，不容易导电的物体是绝缘体。 A、笔尾金属体属于导体，不符合题意。 B、塑料外壳是绝缘体，符合题意。 C、电阻是导体，不符合题意。 D、弹簧是导体，不符合题意。 故选：B。 本题抓住测电笔的构造。导体和绝缘体。容易导电的物体是导体，不容易导电的物体是绝缘体。 此题主要考查了测电笔的构造、导体和绝缘体。 9.【答案】D;【解析】解：用测电笔分别测试b、c两点氖管均发光，应该c、b两点都与火线相通，即c点→灯泡L→b点→开关→火线都是通路；故障是c到进户线的零线断路了，即可能cd段断路，故D正确。 故选：D。 当开关闭合时，灯泡L不亮，用测电笔分别测试了b、c两点，发现测电笔都发光，b、c两点都和火线相连，如图，说明零线与灯之间断路或零线断路。 此题主要考查电路故障判断，要了解零线也可以带电，不要认为接触零线一定不触电。 10.【答案】B;【解析】解：在家庭电路中，为了用电的安全，开关要接在用电器和火线之间，故CD错误； 闭合厨房开关S、灯L亮，测电笔氛管发光；断开厨房开关S、灯L熄灭，测电笔氛管不发光，这说明管道接在了用电器与开关之间，故B正确，A错误。 故选：B。 测电笔接触火线时，氖管会发光，接触零线时，氖管不发光；在家庭电路中，为了用电的安全，开关要接在用电器和火线之间。 此题主要考查了家庭电路的连接、家庭电路的故障，属于基础题。 11.【答案】B;【解析】略 12.【答案】C;【解析】解： AB、用测电笔辨别时，手不能接触笔尖金属体(否则可能会触电)，但必须接触笔尾金属体，使电源和大地之间形成通路，这样才能正确辨别火线和零线，故AB错误； C、用测电笔辨别火线和零线时，若氖管发光，说明接触的是火线，故C正确； D、在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，而铜丝的电阻很小，不能起到保护人体安全的作用，所以不能用铜丝代替测电笔中的高电阻，故D错误。 故选：C。 (1)使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的。使用测电笔时，不能用手触及试电笔前端的金属探头，这样会造成人身触电事故； (2)用测电笔来鉴别火线与零线。使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光； (3)测电笔的内部有一个阻值很大的电阻，当人接触测电笔的笔尾金属体，人和测电笔是串联在电路中，如果两者串联在零线和大地之间，加在两者之间的电压是0V，氖管不发光；如果两者串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的阻值很大分担的电压很大，人体分担的电压很小，不会超过人体的安全电压，氖管发光，但是不会对人造成伤害。 该题考查了测电笔的使用方法，注意手指一定要接触笔尾的金属体，是不会触电的！ 13.【答案】A;【解析】解：A、B、甲图中，闭合开关，电流从火线经保险丝、金属丝回到零线，造成电路短路；同时灯泡也被短路，灯泡中没有电流通过，不发光，保险丝烧断。故A正确、B不正确； C、D、乙图中，各用电器是并联的，同时工作的用电器越多，干路总电阻越小，总功率越大。由公式I=PU知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电流过大而熔断。故C、D错误。 故选：A。 电路中电流过大，保险丝熔断的原因有：电路发生短路和电路中用电器的总功率过大。 此题主要考查了电路中电流过大的原因，要注意短路和总功率过大的区别，要学会运用。 14.【答案】C;【解析】略 15.【答案】A;【解析】解：当鸟站在高压线上时，小鸟与高压线并联，小鸟两脚之间的导线电阻很小，根据U=IR知，小鸟两脚之间的电压很小(小鸟被短路)，几乎没有电流流过小鸟的身体，所以小鸟不会触电。 故选：A。 高压线中有电流通过，鸟的两爪站在高压线上与导线并联，所以小鸟被短路，两脚之间电压很低。 本题是一道利用欧姆定律解决实际问题的题目，应结合电路的特点进行分析。 16.【答案】能 发光 当开关断开时，灯泡处仍带电;【解析】解：据图可知，S1与的L1串联，能控制此灯，但是接到了零线与灯泡之间不符合电路连接规则，当开关断开时，灯泡处仍带电，试电笔接触A点氖管会发光，但此时容易在检修和更换灯泡时触电。 故答案为：能；发光；当开关断开时，灯泡处仍带电。 家庭电路中用电器的开关应该接到用电器和火线之间，避免触电；当测电笔接触火线时氖管会发光、接触零线时氖管不发光。 此题主要考查学生对于家庭电路连接规则和电路故障的分析，属于中考必考点。 17.【答案】BD断路;【解析】解：如果家庭电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有熔断，所以没有出现短路问题； 用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，则说明A至D处的电路都没有问题，当用测电笔测试B点时氖管不发光，说明零线是正常的；那么只有BD间的某处断路，才会造成题中的现象。 故答案为：BD断路。 解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常，据此结合题意判断电路的故障。 此题主要考查学生对家庭电路中故障的分析，是一道基础题。 18.【答案】导体 ; 小于 ;【解析】解：生活常识告诉我们，人体是容易导电的，所以是导体，这也是人会发生触电事故的原因； 如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，故此时加在人体的电压小于36V； 故答案为：导体；小于。 容易导电的物体是导体，人体是导体；对人安全电压不高于36V； 知道生活中常见的导体，并理解安全电压的数值是解决该题的关键。 19.【答案】发光 有 A 很大 相同 正 热 ;【解析】解：【进行实验】 (2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数。 (3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光。故只有A符合题意； 【分析论证】 当B、D间接入铜丝时，灯泡被短路。根据欧姆定律I=UR可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P=I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应。 故答案为：【进行实验】(2)发光； 有；(3)A； 【分析论证】很大；相同；正；热。 本实验中，一开始电路连接正确，当在B、D间接一根粗铜丝时，电路发生短路，则灯泡不发光，根据欧姆定律可知，此时电路中电流突然变大。再根据电功率的公式和电流的热效应分析所产生热量的情况，从而知道保险丝会及时熔断的原理。 本题通过实验，研究和验证了短路的危害，要会判断电流的连接，会用欧姆定律、电功率、电流的热效应等来分析电路的特点，是解答的关键。 20.【答案】解：（1）图乙中当开关S与2、3两个触点接触时，电路中只有R2工作，电路中的电阻较大，根据P=UI=U2R可知，电路的电功率较小，处于温水挡，则R2的阻值为： R2=UI温=220V5A=44Ω； R2的功率：P2=UI温=220V×5A=1100W； 当开关S与3、4两个触点接触时，两个电热丝并联在电路中，总电阻较小，据据P=UI=U2R可知，电路的总功率较大，处于热水挡，R1的功率： P1=P热-P2=3300W-1100W=2200W； R1的阻值： R1=U2P1=(220V)22200W=22Ω； （2）温水时的电功率：P温=UI温=220V×5A=1100W； （3）温水挡时，电热水龙头的实际功率： P温实=Wt=0.0891kW·ℎ6×160ℎ=0.891kW=891W； 小王家的实际电压： U实=P温实R2=891W×44Ω=198V。 答：（1）R1和R2的阻值分别为22Ω和44Ω； （2）温水时的电功率为1100W； （3）小王家的实际电压为198V。;【解析】 (1)图乙中开关S与1、2两个触点接触时，两个电热丝都不工作，处于冷水挡；当开关S与2、3两个触点接触时，电路中只有R2工作，电路中的电阻较大，根据P=UI=U2R可知电路中的总功率较小，处于温水挡，据此计算出R2的阻值；再根据P=UI计算出R2的电功率；当开关S与3、4两个触点接触时，两个电热丝并联在电路中，总电阻较小，根据P=UI=U2R可知，电路的总功率较大，处于热水挡；知道热水时功率为3300W，可计算出R1的功率，再计算出R1的阻值； (2)根据P=UI求出温水时的电功率； (3)已知温水时电流做功时间和消耗的电能，根据P=Wt计算出电热水龙头的实际功率；根据P=UI=U2R计算出实际电压。 本题通过即热式电热水龙头工作原理，考查了对电功、电功率、欧姆定律公式的灵活运用；明确即热式电热水龙头电路结构是解答该题的关键。 21.【答案】解：（1）灯泡的电阻为R=U额2P额=(220V)2100W=484Ω， 灯泡的实际功率为P实=U实2R实=(215V)2484Ω=95.5W， ∵P实＜P额 ∴灯泡亮度将变暗。 （2）通过输电线的电流为I=PU=8600W215V=40A， 由于输电线与用户是串联，所以电流相等， 输电线两端的电压为U线=220V-215V=5V， 输电线的电阻为R线=U线I=5V40A=0.125Ω， 输电线上消耗的电能为W线=U线It=5V×40A×3×3600s=2.16×106J。 答：灯的实际功率95.5W，灯泡亮度将变暗；输电线的电流40A，电阻0.125Ω，消耗的电能2.16×106J。;【解析】 (1)已知灯泡的额定电压和额定功率，根据R=U2P求出灯泡的电阻，再根据P=U2R求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化。 (2)根据I=PU求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W=UIt求出在3h内输电线上消耗的电能。 此题主要考查电阻、电流、功率、电能等的计算，关键是公式及其变形的灵活运用，难点是计算输电线路上消耗的电能以及消耗的功率，解题过程中还要注意单位的换算。
