物理人教版第十七章 欧姆定律第3节 电阻的测量精练

这是一份物理人教版第十七章 欧姆定律第3节 电阻的测量精练，共6页。试卷主要包含了单选题，作图题，实验题等内容，欢迎下载使用。

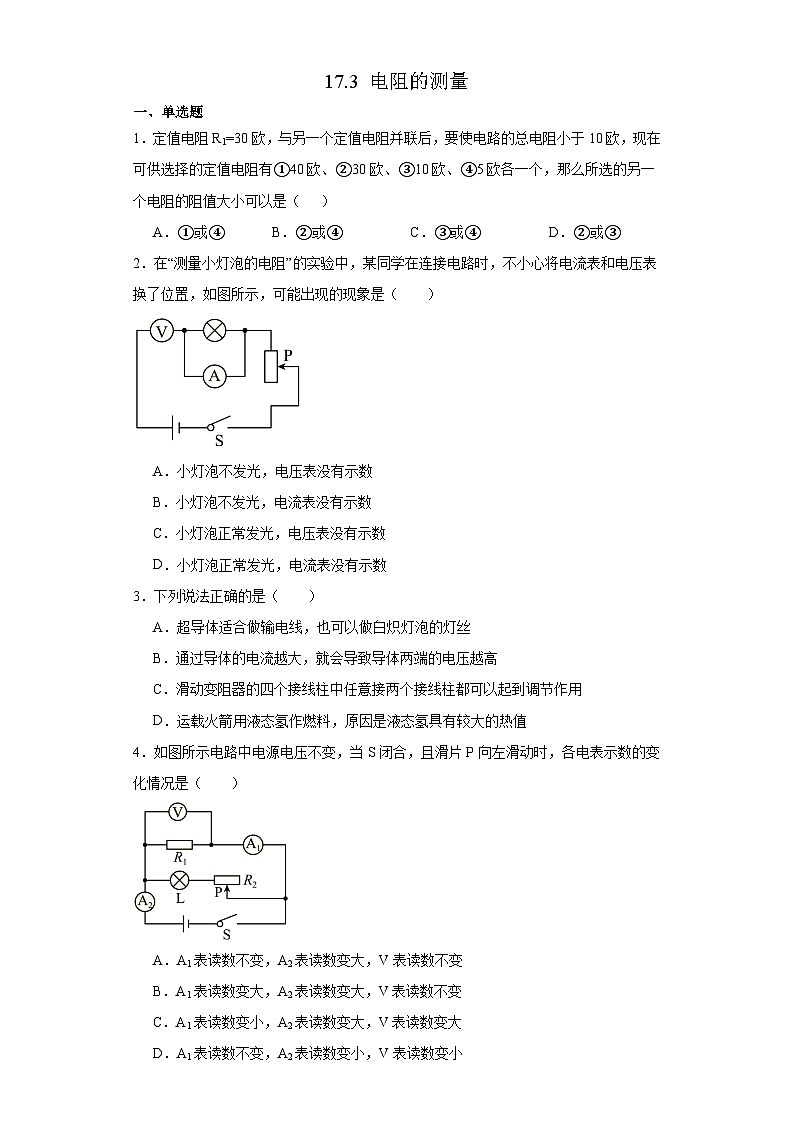

1．定值电阻R1=30欧，与另一个定值电阻并联后，要使电路的总电阻小于10欧，现在可供选择的定值电阻有①40欧、②30欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是（ ）
A．①或④B．②或④C．③或④D．②或③
2．在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表换了位置，如图所示，可能出现的现象是（ ）
A．小灯泡不发光，电压表没有示数
B．小灯泡不发光，电流表没有示数
C．小灯泡正常发光，电压表没有示数
D．小灯泡正常发光，电流表没有示数
3．下列说法正确的是（ ）
A．超导体适合做输电线，也可以做白炽灯泡的灯丝
B．通过导体的电流越大，就会导致导体两端的电压越高
C．滑动变阻器的四个接线柱中任意接两个接线柱都可以起到调节作用
D．运载火箭用液态氢作燃料，原因是液态氢具有较大的热值
4．如图所示电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（ ）
A．A1表读数不变，A2表读数变大，V表读数不变
B．A1表读数变大，A2表读数变大，V表读数不变
C．A1表读数变小，A2表读数变大，V表读数变大
D．A1表读数不变，A2表读数变小，V表读数变小

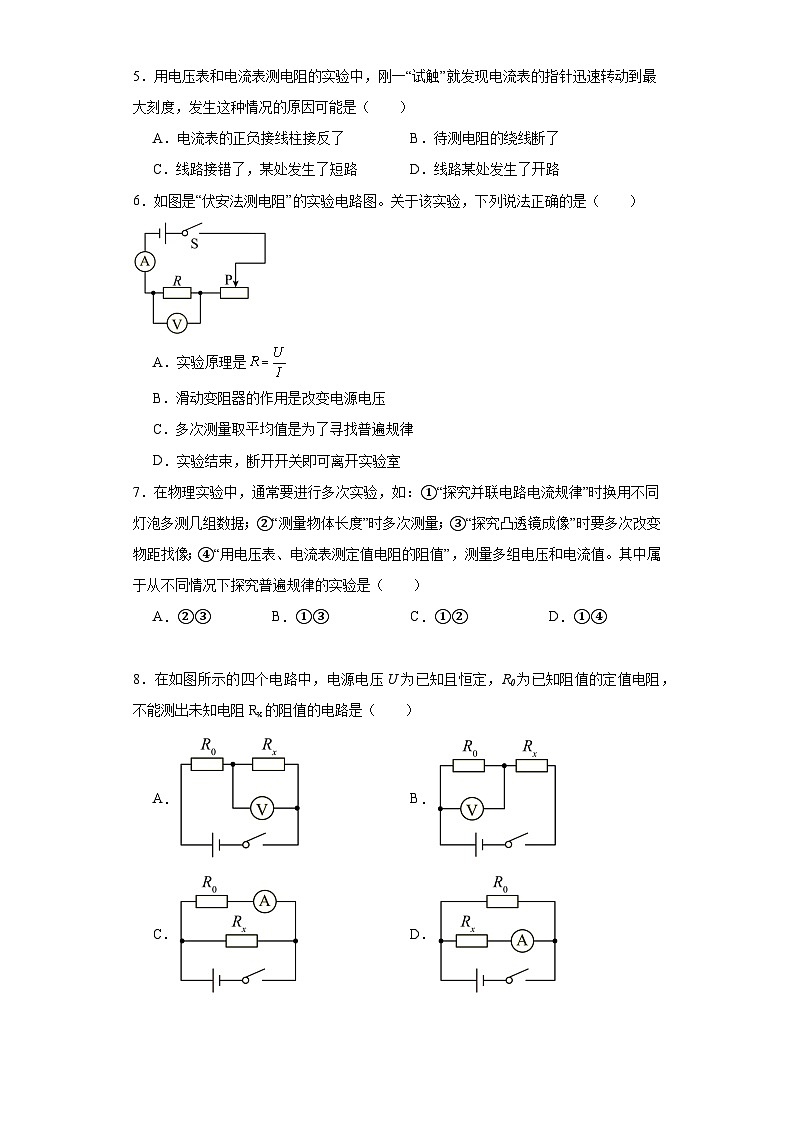

5．用电压表和电流表测电阻的实验中，刚一“试触”就发现电流表的指针迅速转动到最大刻度，发生这种情况的原因可能是（ ）
A．电流表的正负接线柱接反了B．待测电阻的绕线断了
C．线路接错了，某处发生了短路D．线路某处发生了开路
6．如图是“伏安法测电阻”的实验电路图。关于该实验，下列说法正确的是（ ）
A．实验原理是
B．滑动变阻器的作用是改变电源电压
C．多次测量取平均值是为了寻找普遍规律
D．实验结束，断开开关即可离开实验室
7．在物理实验中，通常要进行多次实验，如：①“探究并联电路电流规律”时换用不同灯泡多测几组数据；②“测量物体长度”时多次测量；③“探究凸透镜成像”时要多次改变物距找像；④“用电压表、电流表测定值电阻的阻值”，测量多组电压和电流值。其中属于从不同情况下探究普遍规律的实验是（ ）
A．②③B．①③C．①②D．①④
8．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻Rx的阻值的电路是（ ）
A．B．
C．D．

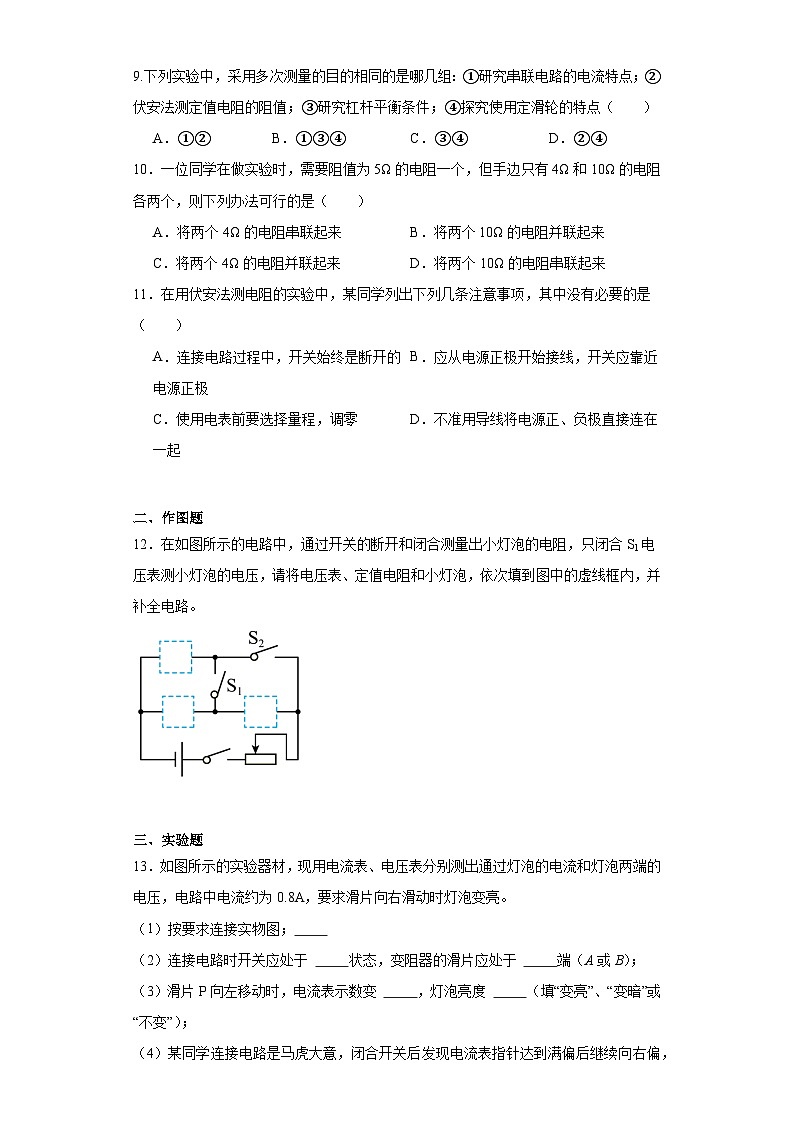

9.下列实验中，采用多次测量的目的相同的是哪几组：①研究串联电路的电流特点；②伏安法测定值电阻的阻值；③研究杠杆平衡条件；④探究使用定滑轮的特点（ ）
A．①②B．①③④C．③④D．②④
10．一位同学在做实验时，需要阻值为5Ω的电阻一个，但手边只有4Ω和10Ω的电阻各两个，则下列办法可行的是（ ）
A．将两个4Ω的电阻串联起来B．将两个10Ω的电阻并联起来
C．将两个4Ω的电阻并联起来D．将两个10Ω的电阻串联起来
11．在用伏安法测电阻的实验中，某同学列出下列几条注意事项，其中没有必要的是（ ）
A．连接电路过程中，开关始终是断开的B．应从电源正极开始接线，开关应靠近电源正极
C．使用电表前要选择量程，调零D．不准用导线将电源正、负极直接连在一起
二、作图题
12．在如图所示的电路中，通过开关的断开和闭合测量出小灯泡的电阻，只闭合S1电压表测小灯泡的电压，请将电压表、定值电阻和小灯泡，依次填到图中的虚线框内，并补全电路。
三、实验题
13．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.8A，要求滑片向右滑动时灯泡变亮。
（1）按要求连接实物图；
（2）连接电路时开关应处于 状态，变阻器的滑片应处于 端（A或B）；
（3）滑片P向左移动时，电流表示数变 ，灯泡亮度 （填“变亮”、“变暗”或“不变”）；
（4）某同学连接电路是马虎大意，闭合开关后发现电流表指针达到满偏后继续向右偏，其原因是 ；而电压表指针向左边无刻度的方向偏转，其原因是 。
14．小明听物理老师讲过“干电池内部其实是有电阻的，分析电路时可以把干电池看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成”，如图甲所示．在老师指导下，小明设计了图乙所示的电路来测量一节干电池内部的电阻．
（1）按照图乙连接电路时，闭合开关前滑动变阻器的滑片P应位于 端；
（2）根据实验中电压表和电流表的读数绘出U﹣I图象如图丙所示，当电流表示数如图丁所示时电压表示数U= V；
（3）根据实验数据求得这节干电池内部电阻r= Ω．
15．小铭同学在测量小灯泡的电阻实验中，选择的小灯泡的正常工作电压为2.5V。
(1)请你用笔画线代替导线，把图中的电路连接完整（导线不准交叉），并要求滑动变阻器的滑片向左移动时，小灯泡会变亮；( )
(2)正常连接电路后，闭合开关，电流表指针不动，但用手按住开关，发现电流表指针摆动，出现这种现象的原因是 ；
(3)查明原因，排除故障，正确操作，得到下表所示数据请将表中内容补充完整：
由表中数据可得出实验结论： ；
(4)利用上述电路，用定值电阻替换小灯泡，测量该定值电阻的阻值，请在虚线方框中设计一个记录的表格。( )
16．阅读下列材料，并回答问题。
在伏安法测电阻的实验中，可以有以下两种测量方法，分别叫内接法和外接法。如图所示分别为实验电路的一部分。电流表与电压表都有电阻，它们的电阻叫内阻，电流表的内阻非常小，约为RA=0.05Ω，所以在电学实验中，它的内阻常常忽略不计；电压表的内阻非常大，约为RV=10kΩ，连入电路中通过的电流很小，所以在电学实验中通过它的电流常常忽略不计。但在实际测量中这些忽略不计的物理量却使测量结果产生误差。如果给你阻值分别为R1=6Ω，R2=20kΩ的两个定值电阻及实验所需的实验器材，为了减小实验误差，要求利用伏安法分别去测出两个电阻的阻值。在测量的R2=20kΩ阻值时，
请你回答：
(1)此实验中你应该选择的恰当方法是( )
A．内接法 B．外接法
(2)这是因为电压表测量值U测 电压真实值U真实， 而电流表测量值I测 电流真实值I真实(选填“大于”、“等于”或“小于”)，由公式可知，测量值R测较真实值R真实 (选填“偏大”或“偏小”)。
实验序号
电压U/V
电流I/A
电阻R/Ω
灯泡亮度
1
2.0
0.28
7.14
发光暗淡
2
2.5
0.30


3
3.0
0.32
9.38
发光强烈
