2023-2024学年上海市徐汇区九年级上册期中考试物理测试卷（含解析）

这是一份2023-2024学年上海市徐汇区九年级上册期中考试物理测试卷（含解析），共22页。试卷主要包含了选择题，填空题，作图题，综合题等内容，欢迎下载使用。

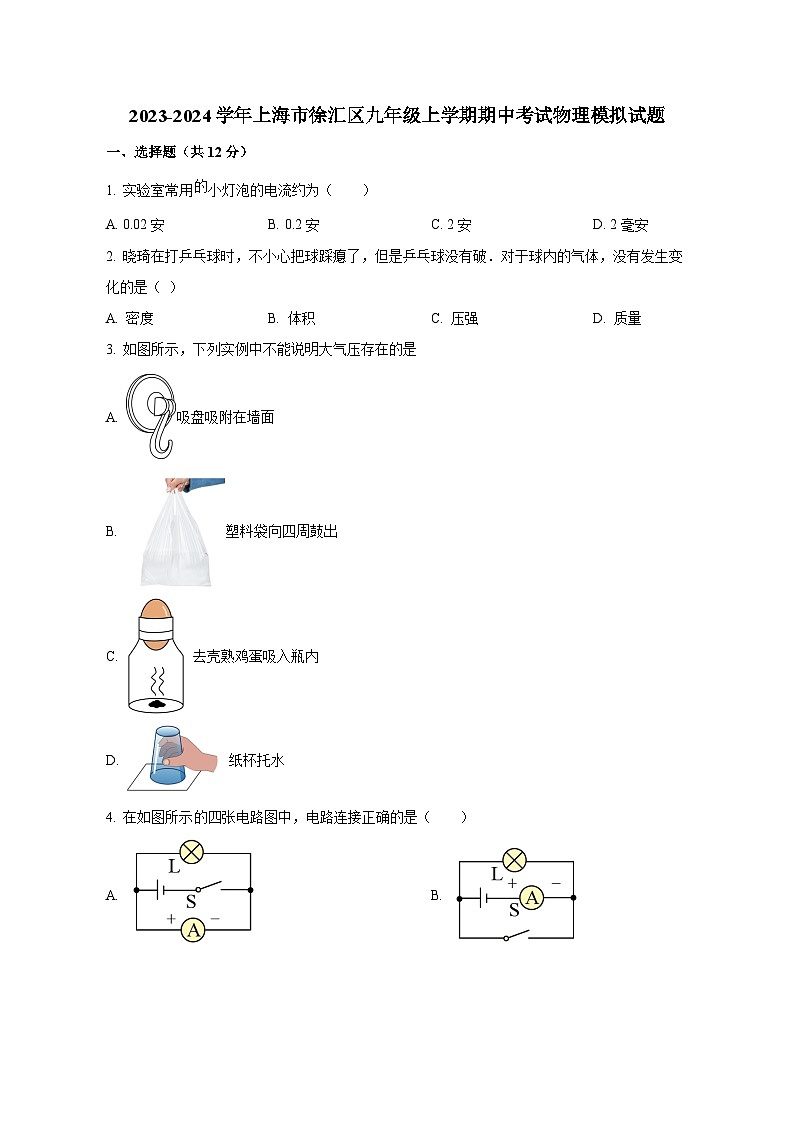

1. 实验室常用小灯泡的电流约为（ ）
A. 0.02安B. 0.2安C. 2安D. 2毫安
2. 晓琦在打乒乓球时，不小心把球踩瘪了，但是乒乓球没有破．对于球内的气体，没有发生变化的是（ ）
A. 密度B. 体积C. 压强D. 质量
3. 如图所示，下列实例中不能说明大气压存在的是
A. 吸盘吸附在墙面
B. 塑料袋向四周鼓出
C. 去壳熟鸡蛋吸入瓶内
D. 纸杯托水
4. 在如图所示四张电路图中，电路连接正确的是（ ）

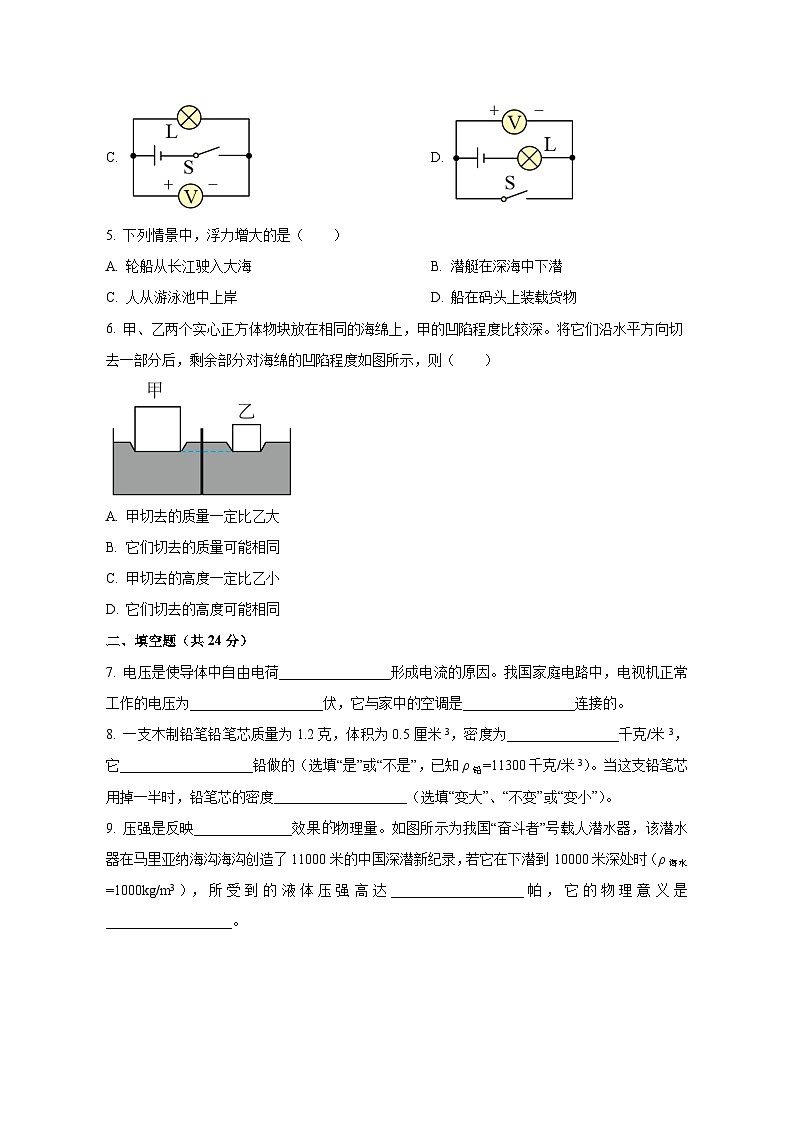

A. B.
C. D.
5. 下列情景中，浮力增大的是（ ）
A. 轮船从长江驶入大海B. 潜艇在深海中下潜
C. 人从游泳池中上岸D. 船在码头上装载货物
6. 甲、乙两个实心正方体物块放在相同的海绵上，甲的凹陷程度比较深。将它们沿水平方向切去一部分后，剩余部分对海绵的凹陷程度如图所示，则（ ）
A. 甲切去的质量一定比乙大
B. 它们切去的质量可能相同
C. 甲切去的高度一定比乙小
D. 它们切去的高度可能相同
二、填空题（共24分）
7. 电压是使导体中自由电荷________________形成电流的原因。我国家庭电路中，电视机正常工作的电压为___________________伏，它与家中的空调是________________连接的。
8. 一支木制铅笔铅笔芯质量为1.2克，体积为0.5厘米3，密度为________________千克/米3，它___________________铅做的（选填“是”或“不是”，已知ρ铅=11300千克/米3）。当这支铅笔芯用掉一半时，铅笔芯的密度___________________（选填“变大”、“不变”或“变小”）。
9. 压强是反映______________效果物理量。如图所示为我国“奋斗者”号载人潜水器，该潜水器在马里亚纳海沟海沟创造了11000米的中国深潜新纪录，若它在下潜到10000米深处时（ρ海水=1000kg/m3），所受到的液体压强高达___________________帕，它的物理意义是__________________。
10. 2023年4月，建平实验中学开展了丰富多彩的科技节活动，同学们踊跃参与。如图1所示，绳子两端同学们参与的实验为__________________实验，如图2所示活动，通过用水复现意大利科学家_____________________测定了______________________值的实验，复现实验的水柱高度达到了3层教学楼附近，而托里拆利当时用水银测得水银柱高度仅为76cm，请简述两种液体高度差异如此大的理由（已知ρ水银=13.6×103千克/米3）_____________________。
11. 如图1所示，装有液体的轻质密闭圆台形容器放置在水平地面上。若将该容器倒置放置，则容器对水平地面的压强将________________，液体对容器底部的压强将________________（两空均选填“变大”、“不变”或“变小”）。如图2所示，甲、乙两圆柱体放在水平地面上，现将它们水平截去一部分，使剩余部分的高度均为h。若两个圆柱体剩余部分对地面的压力相等，则甲、乙截去部分的质量△m甲____________________△m乙，圆柱体对地面压强变化量△p甲____________________△p乙。（两空均选填“大于”、“等于”或“小于”）

12. 盛有等质量水的轻质薄壁圆柱形容器甲、乙置于水平地面，均匀柱体A、B漂浮在水面上，如图所示。已知容器底面积S甲> S乙，水深h甲 > h乙，水对容器底部的压力F甲___________________F乙，容器对地面的压力F容甲__________________ F容乙，柱体的密度ρA_________________ ρB（均选填“大于”、“等于”或“小于”）
13. 在火车站的站台上，离站台边缘一定距离的地方标有一条安全线，旅客必须站在如图1示的区域候车，以防被行驶列车“吸入”。小明为探明被“吸入”的原因，他查阅资料获得以下信息：
（1）运动的物体会带动附近的空气随之一起运动；
（2）具有流动性的气体（或液体）称为流体，当流体经过较窄通道时，流速变大，经过较宽通道时，流速变小；
（3）流体压强随流速变化而变化。接着小明用三节直径不同的塑料管道连接在一起，一端与吹风机相通，用数字气压计测量各管道内空气流动时的压强大小，现象如图2示。
（1）根据上述信息及图所示现象，可得流体的压强与流速的关系是___________________；
（2）结合所学压强知识及上述信息，指出被行驶列车“吸入”的原因，并写出分析过程__________________；
（3）某同学制作了另一种验证装置如图b所示，让该装置下方管道通持续过水流，根据上述实验现象或得到的结论，合理猜测甲乙丙管道中液面的高度，并将其画在图b上__________________。
三、作图题（共4分）
14. 一个气球被细绳牵引着处于静止状态，如图所示，已知气球在空气中受到的0.2牛大小的浮力，用力的图示法在图中画出它受到的浮力F浮。
15. 在图中的〇里填上适当的电表符号，使之成为正确的电路图。
四、综合题（共30分）
16. 体积为2×10-3米3的金属块浸没在水中．求金属块受到的浮力大小F浮．
17. 将某导体与电流表串联在电路中，1分钟通过导体横截面的电荷量为30库。求：
(1)通过导体的电流多大?
(2)在电流表上标出此电流值.
18. 质量为0.2千克的玻璃杯，容积3×10-4米3，底面积2×10-3米2.将杯中盛满水时，放置在一托盘上，托盘的质量为0.2千克、底面积为1×10-2米2，托盘放在水平桌面的中央。求：
①杯中水的质量m水？
②玻璃杯对托盘的压强p杯？
③小实同学认为，若将玻璃杯中的水倒出，可以使杯子对托盘的压强与托盘对桌面的压强相等，试通过计算说明他的想法是否可行，如果可行，请计算出倒出水的体积ΔV水？
19. 甲、乙两个完全相同且足够高的柱形容器，分别装有密度为ρ1、ρ2的液体，如图所示。求：
①若甲容器中装有0.8千克的酒精（ρ酒精=0.8×103千克/米3），求酒精对容器底部压力F酒。___________
②若乙容器中装有深为0.1米的水，求乙容器底部受到的液体压强p乙。___________
③现将密度为ρ0的金属块（ρ1 S乙，水深h甲 > h乙，水对容器底部的压力F甲___________________F乙，容器对地面的压力F容甲__________________ F容乙，柱体的密度ρA_________________ ρB（均选填“大于”、“等于”或“小于”）
【正确答案】 ①. 大于 ②. 大于 ③. 大于
【详解】[1]根据液体压强计算公式，由于h甲>h乙，液体的密度相同，所以p甲>p乙，根据压强公式可知，F=pS，由题意知S甲>S乙，且p甲>p乙，则F甲>F乙。
[2]由图知两柱体在水中都处于漂浮状态，根据浮沉条件和阿基米德原理可知柱体受到的重力
G柱=F浮=G排
已知轻质容器的重力不计，则容器对地面的压力
F=G物+G水=G排+G水=ρ水g(V排+V水)=ρ水gV总
已知甲、乙容器中水的质量相同，且甲容器的底面积较乙容器的底面积大，则在没有放入柱体A、B的情况下，甲容器中水面的高度较低。当然柱体A、B后，水深h甲>h乙，则可知柱体A排开水的体积较大，所以容器对地面的压力F容甲﹥F容乙
[3]由物体沉浮条件可知，漂浮的物体，密度越大，物体浸入液体中的体积占物体的总体积越大，由图可知，柱体A浸入液体中的体积占柱体B总体积的比例较大，所以A的密度较大，即ρA﹥ρB。
13. 在火车站的站台上，离站台边缘一定距离的地方标有一条安全线，旅客必须站在如图1示的区域候车，以防被行驶列车“吸入”。小明为探明被“吸入”的原因，他查阅资料获得以下信息：
（1）运动的物体会带动附近的空气随之一起运动；
（2）具有流动性的气体（或液体）称为流体，当流体经过较窄通道时，流速变大，经过较宽通道时，流速变小；
（3）流体压强随流速变化而变化。接着小明用三节直径不同的塑料管道连接在一起，一端与吹风机相通，用数字气压计测量各管道内空气流动时的压强大小，现象如图2示。
（1）根据上述信息及图所示现象，可得流体的压强与流速的关系是___________________；
（2）结合所学压强知识及上述信息，指出被行驶列车“吸入”的原因，并写出分析过程__________________；
（3）某同学制作了另一种验证装置如图b所示，让该装置下方管道通持续过水流，根据上述的实验现象或得到的结论，合理猜测甲乙丙管道中液面的高度，并将其画在图b上__________________。
【正确答案】 ①. 流体中，流速越快，压强越小 ②. 见解析 ③. ，
【详解】（1）[1]根据题意知道，流体压强与流速的关系是：流体中，流速越快，压强越小。
（2）[2]列车开动时，会带动列车周围的空气流动；列车通过站台，站台上旅客与列车之间的空气流速快，压强小，离列车较远处的空气流速慢，压强大；旅客会被空气从压强大的地方压向压强小的地方，从而造成被列车“吸入”的危险。
（3）[3]由图b可知，水流从左向右流，管道越来越窄，因此水的流速逐渐增大，因在流体中，流速越大，压强越小，因此甲管道水的压强最大，乙次之，丙管道水的压强最小，由可知
甲乙丙管道中液面的高度如下图所示：
三、作图题（共4分）
14. 一个气球被细绳牵引着处于静止状态，如图所示，已知气球在空气中受到的0.2牛大小的浮力，用力的图示法在图中画出它受到的浮力F浮。
【正确答案】
【详解】气球受的竖直向上的0.04N的浮力的作用，作用点在气球的重心，浮力的示意图如图所示：
15. 在图中的〇里填上适当的电表符号，使之成为正确的电路图。
【正确答案】
【详解】因为电流表与被测电路串联，电压表与被测电路并联，电压表自身的电阻很大，有电压表的地方相当于断路；电流表自身的电阻很小，有电流表的地方相当于一根导线，根据题给的电路图，电路中的两盏灯只能串联，否则会使灯L2短路，因此正确的电路图如下图所示：
四、综合题（共30分）
16. 体积为2×10-3米3的金属块浸没在水中．求金属块受到的浮力大小F浮．
【正确答案】19.6N
【详解】金属块浸没水中，则V排＝V＝2×10-3m3，所以金属块受到的浮力为
F浮＝ρ水gV排＝1.0×103kg/m3×2×10-3m3×9.8N/kg＝19.6N．
答：金属块受到的浮力为19.6N．
17. 将某导体与电流表串联在电路中，1分钟通过导体横截面的电荷量为30库。求：
(1)通过导体的电流多大?
(2)在电流表上标出此电流值.
【正确答案】(1)0.5A；(2)
【详解】解：(1)通过导体的电流
(2)如果选择0～3A，电流表的指针偏转幅度比较小，所以选择量程0～0.6A量程，如图。
答：(1)通过导体的电流为0.5A；
(2)图见解析。
18. 质量为0.2千克的玻璃杯，容积3×10-4米3，底面积2×10-3米2.将杯中盛满水时，放置在一托盘上，托盘的质量为0.2千克、底面积为1×10-2米2，托盘放在水平桌面的中央。求：
①杯中水的质量m水？
②玻璃杯对托盘的压强p杯？
③小实同学认为，若将玻璃杯中的水倒出，可以使杯子对托盘的压强与托盘对桌面的压强相等，试通过计算说明他的想法是否可行，如果可行，请计算出倒出水的体积ΔV水？
【正确答案】①0.3kg；②2.45×103Pa；③不可行
【详解】解：①杯中水的质量为
②玻璃杯对托盘的压力为
玻璃杯对托盘的压强为
③若杯子对托盘的压强与托盘对桌面的压强相等，则有
代数可得
解得
如果可行，需要倒出水的体积为
即他的想法不可行。
答：①杯中水的质量为0.3kg；
②玻璃杯对托盘的压强为2.45×103Pa；
③他的想法不可行。
19. 甲、乙两个完全相同且足够高的柱形容器，分别装有密度为ρ1、ρ2的液体，如图所示。求：
①若甲容器中装有0.8千克的酒精（ρ酒精=0.8×103千克/米3），求酒精对容器底部压力F酒。___________
②若乙容器中装有深为0.1米的水，求乙容器底部受到的液体压强p乙。___________
③现将密度为ρ0金属块（ρ1
