山东省烟台莱州市（五四制）2023-2024学年九年级上学期期末考试物理试题

这是一份山东省烟台莱州市（五四制）2023-2024学年九年级上学期期末考试物理试题，共12页。

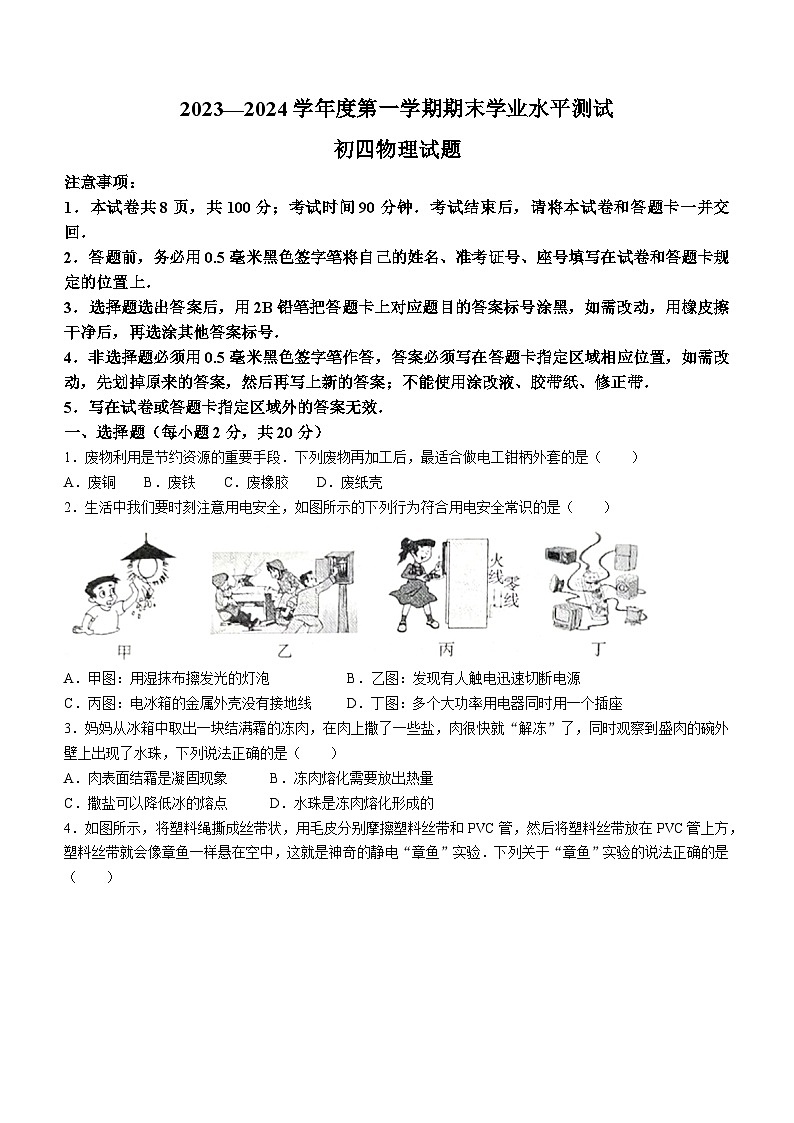

注意事项：
1．本试卷共8页，共100分；考试时间90分钟．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，务必用0.5毫米黑色签字笔将自己的姓名、准考证号、座号填写在试卷和答题卡规定的位置上．
3．选择题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号．
4．非选择题必须用0.5毫米黑色签字笔作答，答案必须写在答题卡指定区域相应位置，如需改动，先划掉原来的答案，然后再写上新的答案；不能使用涂改液、胶带纸、修正带．
5．写在试卷或答题卡指定区域外的答案无效．
一、选择题（每小题2分，共20分）
1．废物利用是节约资源的重要手段．下列废物再加工后，最适合做电工钳柄外套的是（ ）
A．废铜 B．废铁 C．废橡胶 D．废纸壳
2．生活中我们要时刻注意用电安全，如图所示的下列行为符合用电安全常识的是（ ）
A．甲图：用湿抹布擦发光的灯泡 B．乙图：发现有人触电迅速切断电源
C．丙图：电冰箱的金属外壳没有接地线 D．丁图：多个大功率用电器同时用一个插座
3．妈妈从冰箱中取出一块结满霜的冻肉，在肉上撒了一些盐，肉很快就“解冻”了，同时观察到盛肉的碗外壁上出现了水珠，下列说法正确的是（ ）
A．肉表面结霜是凝固现象 B．冻肉熔化需要放出热量
C．撒盐可以降低冰的熔点 D．水珠是冻肉熔化形成的

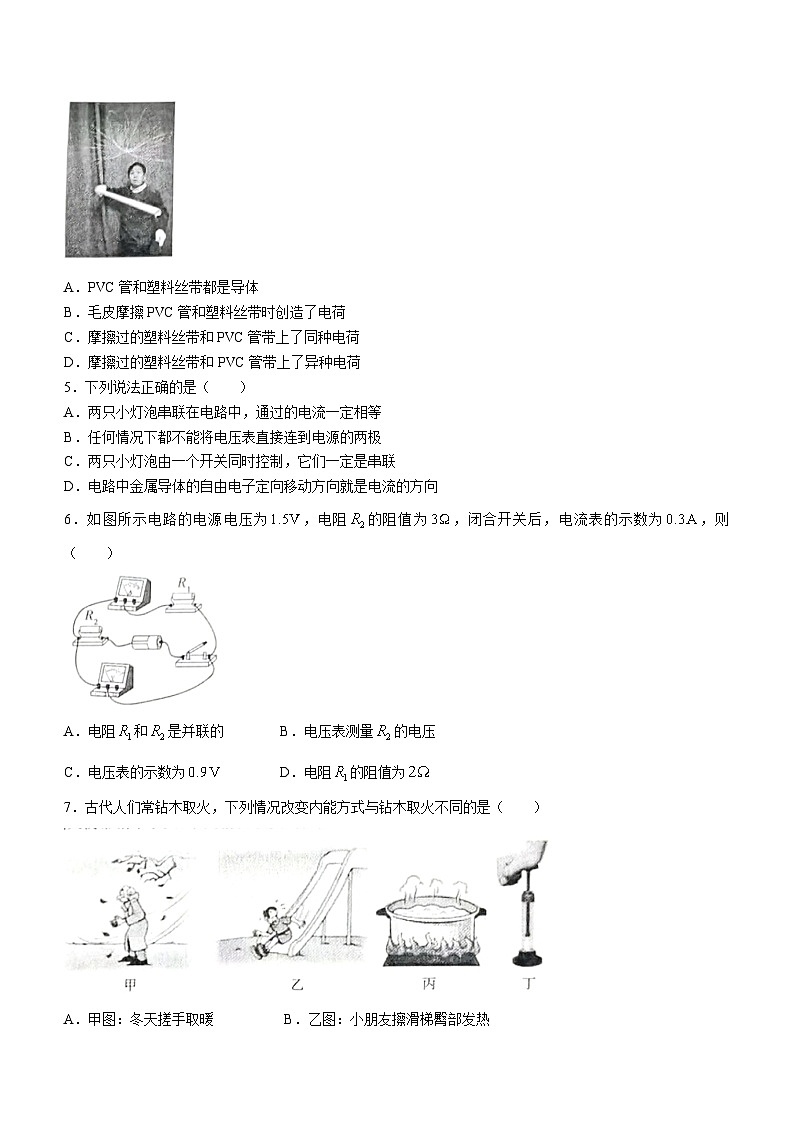

4．如图所示，将塑料绳撕成丝带状，用毛皮分别摩擦塑料丝带和PVC管，然后将塑料丝带放在PVC管上方，塑料丝带就会像章鱼一样悬在空中，这就是神奇的静电“章鱼”实验．下列关于“章鱼”实验的说法正确的是（ ）
A．PVC管和塑料丝带都是导体
B．毛皮摩擦PVC管和塑料丝带时创造了电荷
C．摩擦过的塑料丝带和PVC管带上了同种电荷
D．摩擦过的塑料丝带和PVC管带上了异种电荷
5．下列说法正确的是（ ）
A．两只小灯泡串联在电路中，通过的电流一定相等
B．任何情况下都不能将电压表直接连到电源的两极
C．两只小灯泡由一个开关同时控制，它们一定是串联
D．电路中金属导体的自由电子定向移动方向就是电流的方向
6．如图所示电路的电源电压为，电阻的阻值为，闭合开关后，电流表的示数为，则（ ）
A．电阻和是并联的 B．电压表测量的电压
C．电压表的示数为 D．电阻的阻值为
7．古代人们常钻木取火，下列情况改变内能方式与钻木取火不同的是（ ）
A．甲图：冬天搓手取暖 B．乙图：小朋友擦滑梯臀部发热
C．丙图：炉火将汤煮开 D．丁图：下压活塞空气内能增大

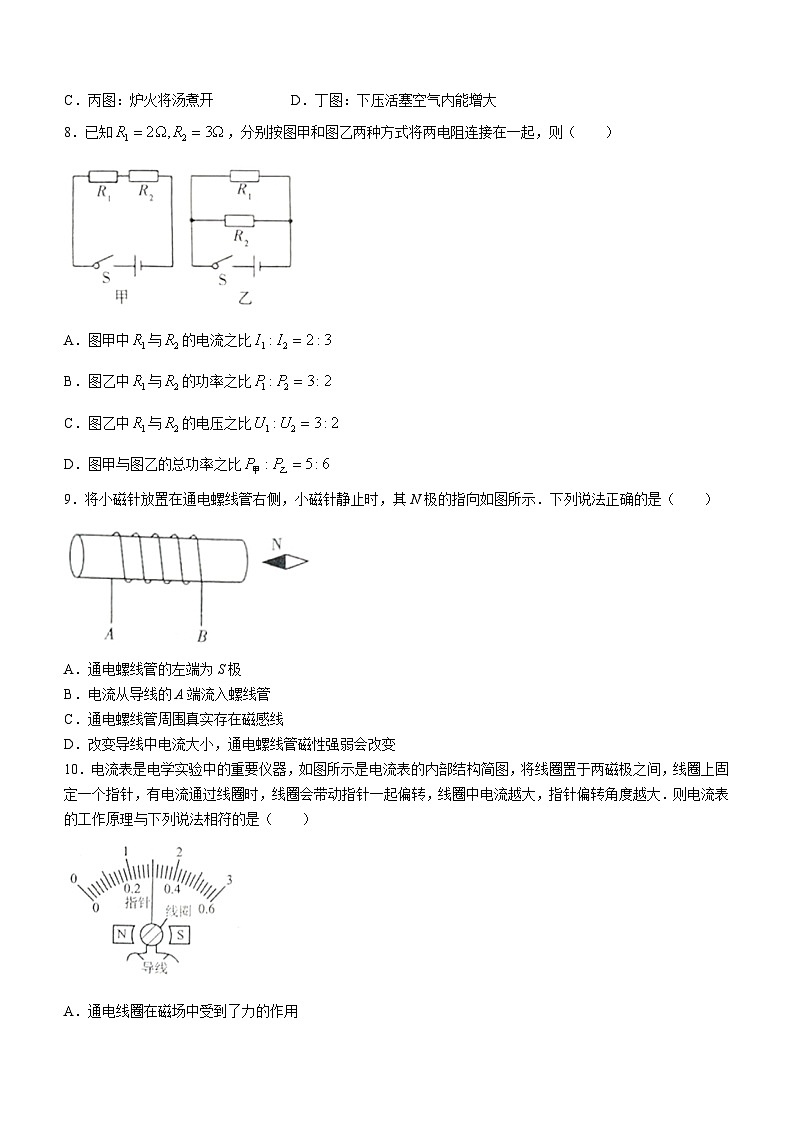

8．已知，分别按图甲和图乙两种方式将两电阻连接在一起，则（ ）
A．图甲中与的电流之比
B．图乙中与的功率之比
C．图乙中与的电压之比
D．图甲与图乙的总功率之比
9．将小磁针放置在通电螺线管右侧，小磁针静止时，其N极的指向如图所示．下列说法正确的是（ ）
A．通电螺线管的左端为S极
B．电流从导线的A端流入螺线管
C．通电螺线管周围真实存在磁感线
D．改变导线中电流大小，通电螺线管磁性强弱会改变
10．电流表是电学实验中的重要仪器，如图所示是电流表的内部结构简图，将线圈置于两磁极之间，线圈上固定一个指针，有电流通过线圈时，线圈会带动指针一起偏转，线圈中电流越大，指针偏转角度越大．则电流表的工作原理与下列说法相符的是（ ）
A．通电线圈在磁场中受到了力的作用
B．闭合电路的一部分导体在磁场中运动产生电流
C．电流表与发电机的工作原理相同
D．电流表工作过程中，机械能转化为电能
二、多项选择题：（每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得2分，不选或选错的得0分，共12分）
11．下列数据贴近实际的是（ ）
A．人感觉舒适的室温约为 B．对人体安全的电压为
C．家用电冰箱工作电流约为 D．家庭客厅空调的功率约为
12．在探究串联电路电压特点时，实验小组设计了如图所示的电路．下列说法正确的是（ ）
A．如果只有灯泡断路，则开关闭合后电压表示数一定为零
B．如果只有灯泡断路，则开关闭合后电压表示数一定为零
C．开关闭合后，如果灯泡不亮、亮，可能是灯泡短路
D．开关闭合后，如果只有亮、电压表示数为零，可能是电压表短路
13．汽车是现代生活中最常见的一种交通工具，如图甲是某汽油机的某一个冲程，乙是其燃料燃烧能量流向图．下列有关说法正确的是（ ）
A．甲图是压缩冲程，气缸内温度会升高
B．由乙图可知，该汽油机的效率是
C．汽车尾气中的“汽油味”越浓燃料燃烧得越不充分，但这不会降低燃料的热值
D．冬天会利用汽车尾气中的余热给车内供暖，该举措大大提高了燃料的利用率
14．如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图像如图乙所示．下列说法正确的是（ ）
A．曲线a是电流表示数与电压表示数的关系图像
B．电源电压为
C．灯的额定功率为
D．滑动变阻器的最大阻值是
三、填空题（每题3分，共15分）
15．如图所示的是水循环示意图，在太阳辐射、地球引力等作用下，地球上各种形态的水不断进行周而复始的运动．
图中①处发生的物态变化伴随着___________（选填“吸热”或“放热”）；图中②处水蒸气有的___________（填物态变化）形成小水滴，有的形成小冰晶，形成千姿百态的云；图中③处温度较高时，冰晶会___________（填物态变化）变成水滴，与空中的小水滴一起形成雨．
16．如图所示是电解水实验原理图，蓄电池在向外供电时把___________能转化为___________能．为增强水的导电性，通常向水中加少量的．在闭合开关的瞬间，溶液中的移动方向是从C到D，则蓄电池的A端是___________极．
17．如图所示的实验最早是由物理学家___________完成的．为了使实验现象明显，导线应该___________（选填“东西”“南北”或“任意方向”）放置；若要改变小磁针偏转的方向，可以采用办法是___________．
18．实验小组设计如图所示的电路来判断家庭湿度的变化．选用的器材有：电压为的电源、湿度传感器（其电阻的阻值随相对湿度的增大而减小）、定值电阻R的阻值为一只电压表（量程为）等．当相对湿度为时，为电压表示数为，则电路中电压表是并联在___________的两端．当电压表示数变大时，教室里相对湿度在___________（选填“增大”或“减小”）．若在电路中串联一只电流表，当教室里湿度增大时，电流表的示数会变___________（选填“大”或“小”）．
19．如图所示，灯泡标有“”字样，标有“”，为标有“”的滑动变阻器，电源电压恒定，闭合所有开关，灯泡恰好正常发光，则电源电压是___________V，内产生的热量为___________J；断开，移动滑片的过程中，允许接入电路的阻值范围为___________．
四、作图简答题（20题3分，21题6分，共9分）
20．如图甲所示，磁悬浮地球仪的球体内有一个条形磁体，下方底座内有一个电磁铁．开关闭合后，地球仪可以悬浮在空中．图乙是其内部结构示意图，电源的“十、一”极如图所示．请在图乙中标出：开关闭合后，底座内电磁铁和球体内部条形磁体的N、S极，以及电磁铁外部磁感线的方向．
21．阅读短文，回答问题
从体温计说起
看病时常常要检查体温．真正把体温测量用于临床诊断的是德国医生冯德利希，而英国医生阿尔伯特设计了医用体温计，他在温度计的水银管里造一处狭道，取出后水银柱在狭道处断开，使狭道以上的部分始终保持体温示数，图甲是我们现在日常使用的体温计．
温度计经过了四百多年的发展，早已不局限于体温测量．1821年物理学家塞贝克将两种不同的金属导线连接在一起，把其中的一个接触点B加热到很高的温度，另一个接触点A保持低温，这种电路叫热电偶，如图乙所示．实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差大小有关，温度差越大，回路电流越大．根据这个道理制造出了热电偶温度计，如图丙所示，它能直接放入高温炉里测温．
如图丁所示是家庭常用一种指针式寒暑表，是用双金属片（由铜片和铁片焊接组成）做感温元件的，感温元件下端固定，根据相同条件下受热时铜片的伸长量比铁片大，使双金属片的弯曲程度发生变化，会沿顺时针方向发生偏转，直接显示温度示数．
（1）图甲所示体温计的测温原理是什么？它的分度值为多少？
（2）一个热电偶温度计的量程是，查阅部分晶体熔点的小资料如上表，则制作这个热电偶可以选择哪两种金属？
（3）如图丁所示的指针式寒暑表，感温元件中铜片和铁片的组成位置符合要求的应该是下面哪个图？
五、实验探究题（22题7分，23题8分，24题9分，共24分）
22．在“探究通电螺线管的磁场是什么样”的实验中：
（1）在嵌有螺线管的硬纸板上均匀地撒满细铁屑，给螺线管通电后，只有少量铁屑发生移动．此时应该___________（填写操作方法）．然后观察到细铁屑的排列如图所示，可见通电螺线管周围的磁场和___________磁体的磁场相似，细铁屑排列有规律是因为铁屑在磁场中能被___________．
（2）实验中还需要在螺线管周围摆放小磁针，目的是___________．对调电源的正负极，小磁针指向与原来___________（选填“相同”或“相反”），说明通电螺线管的磁场方向与电流方向___________（选填“有关”或“无关”）．
（3）实验结束后，观察到两个小磁针又偏转回南北方向，这是受到___________的影响．
23．实践小组利用纸杯、蜡烛、火柴、铁丝等器材探究水沸腾前后温度变化的特点，如图甲所示．
（1）烧水过程中通过观察什么现象来判断纸杯中的水是否烧开？
（2）利用烛焰外焰加热时，要让水能尽快沸腾，请写出两个可采用的办法．
（3）实验过程中测得水的温度随时间变化图像如图乙所示．分析图像可总结出水沸腾前后温度变化有什么特点？根据图像可知，此时水的沸点为多少？
（4）在实验过程中，纸杯不会被点燃，请分析其中道理．
24．如图甲所示，选用三节新干电池、额定电压为的小灯泡进行“测量小灯泡电阻”的实验．
（1）测量小灯泡电阻的实验原理是___________．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向右移动时，电路中的电流变大，连线不得交叉．
（3）闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，请你分析电路的故障是___________．
排除故障后，闭合开关，移动滑片P到某一位置时，电压表示数如图乙所示，此时电压表示数为___________V，若想测量小灯泡正常发光时的电阻，应将甲中滑动变阻器的滑片P向___________（选填“A”或“B”）端移动，使电压表的示数为．
（4）继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的关系图像，根据图像信息，可计算出小灯泡正常发光的电阻是___________．还可以计算出小灯泡的额定功率为___________W．
（5）进一步分析图丙发现，图像呈曲线分布，可知小灯泡的电阻是变化的，你认为出现这种现象的原因是___________．
六、计算题（25题9分，26题11分，共20分）
25．如图所示是一款电保温杯垫，它能使杯垫上杯内的水持续保温在左右，产品参数如下表所示．把质量为、初温为的水倒入杯中，放到杯垫上后水温升高到．已知．求这段时间内：
（1）水吸收的热量为多少J？
（2）杯垫消耗的电能为多少J？
（3）杯垫给水加热的效率为多少？
（4）若将杯垫换用固体温精进行加热，杯垫通电消耗的能量相当于燃烧多少g固体酒精放出的热量？（固体温精的热值取）
26．图甲是餐厅里一个食品自动加热台，图乙是它的简化电路图，为温度控制自动转接开关，为发热电阻，闭合开关S，加热台正常工作．当台上食品温度低于时，温度控制开关自动转接到加热状态；当台上食品温度升高到时，自动转接到保温状态．已知定值电阻的阻值为，保温功率为．则：
（1）闭合开关S，某时刻温度控制开关转接到如图乙所示位置，此时加热台处于加热状态还是保温状态？
（2）定值电阻的阻值为多少？加热台加热功率为多少W？
（3）若此加热台单独与图丙所示的电能表相连接，在加热状态下工作消耗的电能使电能表转盘转过多少转？
（4）冬天天气寒冷，餐厅想要使加热台的加热功率增大，将加热台改装任务交给物理实践小组．实践小组准备在原电路再加装一个阻值为的电阻来完成任务，请你分析说明实践小组应如何改装连接．
2023—2024学年度第一学期期末学业水平测试
初四物理试题答案
⼀、单项选择题（每⼩题 2 分，共20分）
二、多项选择题：（每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得2分，不选或选错的得0分，共12分）
三、填空题（每题3分，共15分）
15. 吸热 ； 液化 ； 熔化
16. 化学；电；负
17. 奥斯特；南北；改变导线中电流的方向（将电源正负极颠倒）
18. 定值电阻R 增大 大
19. 6 ；72 ；1～10
四、作图简答题（21题3分，22题6分，共9分）
20.答案见右图
21. （1） 液体的热胀冷缩 ； 0.1
（2）钨和钢（选钨和铁也可以） （3） A
五、实验探究题（22题7分；23题8分；24题9分，共24分）
22. （1）轻敲硬纸板；条形 ； 磁化 (2) 为了确定通电螺线管周围磁场的方向 ；相反；有关 （3）地磁场
23. （1）观察纸杯内水中产生的气泡变化情况； （1分）
（2）减少水的质量；用热水进行实验；给杯子加盖子（任选两个即可）（2分）
（3）水在沸腾前，不断吸热，温度升高；在沸腾时，不断吸热，温度不变。（2分）
98（1分）
（4）水沸腾时吸热但温度不变，常压下的水的沸点低于纸的着火点，所以纸杯烧水的过程中，纸杯不会被点燃。（2分）
24. （1） 由欧姆定律 I=UR得R=UI （2分）（2）见右图
（3）小灯泡断路； 2.2 ； B （4） 12.5 0.5
（5） 灯泡的电阻随温度的升高而增大。
六、综合计算题（25题9分，26题11分，共20分）
25.解：（1）根据Q吸=cm（t-t0）可得，水吸收的热量为
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×0.2kg×（55℃-47℃）=6720J （3分）
（2）由题意可知，加热所需的时间为t=10×60s=600s
则根据P=W/t可得W = P t，杯垫消耗的电能为W = P t=16W×600s=9600J （2分）
（3）由η=Q吸W-可得，杯垫给水加热的效率为η=Q吸W=6720J9600J×100%=70% （2分）
（4）由q=Qm-可得,m=Qq-
需要燃烧固体酒精的质量m酒=Qq=Wq=9600J3×107J/kg=3.2×10-4kg=0.32g （2分）
26. 解：（1）图乙中触点2接通，R1与R2串联，加热台处于保温状态。 （1分）
（2）根据公式P=UI,I=UR 得P=U2R
保温状态时， R串=U2P保=(220v)2484W=100Ω （2分）
R1与R2串联,总电阻R串= R1+R2, 则R2= R串- R1=100Ω-24.2Ω=75.8Ω （2分）
当图乙中触点1接通，电路中只有R1，加热台处于加热状态
加热功率P加=（220V）224.2Ω=2000W （2分）
（3）加热状态下工作20min消耗的电能W= P加t=2000w×20×60s=2.4×106J （1分）
电能表转盘转数n=2.4×106J/3.6×106J×600r/（kw•h）=400r （1分）
（4）根据公式P=U2R可知，电源电压一定时，减小电路中电阻，可以增大加热功率。并联电路总电阻小于任何一个分电阻，因此应该给R1并联上这个电阻。 （2分）
晶体
熔点/
晶体
熔点/
钨
3410
铜
1083
铁
1535
铝
660
钢
1515
铅
328
电保温杯垫
控制方式：重力感应，触控开关
产品材质：玻璃
额定电压：
产品功率：
额定功率：
1
2
3
4
5
6
7
8
9
10
C
B
C
C
A
D
C
B
D
A
11
12
13
14
CD
BC
ACD
ABC
