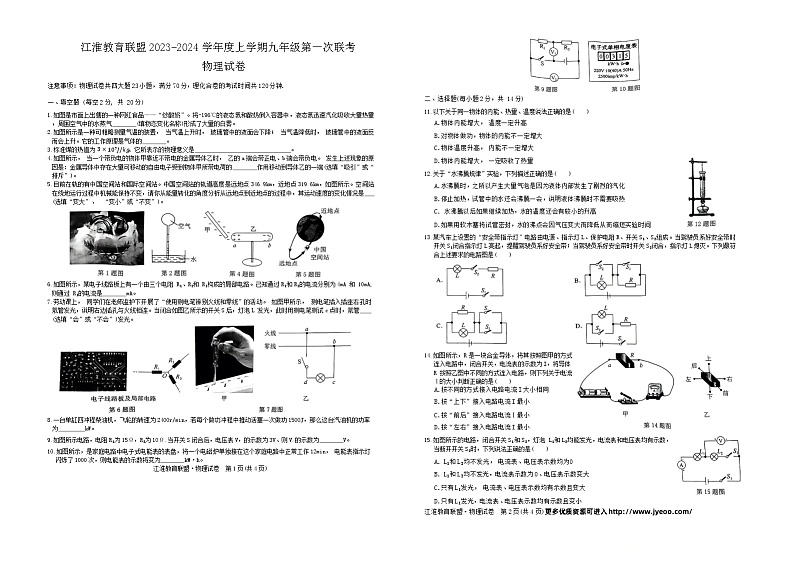

安徽省江淮教育联盟2023- 2024学年度上学期九年级第一次联考物理试卷

这是一份安徽省江淮教育联盟2023- 2024学年度上学期九年级第一次联考物理试卷，共2页。试卷主要包含了填空题，选择题， 实验题，推导与计算题等内容，欢迎下载使用。
注意事项：物理试卷共四大题23小题，满分70分，理化合卷的考试时间共120分钟.
一、填空题 (每空2分, 共 20分)
1.如图是市面上出售的一种网红食品——“炒酸奶”。将-196℃的液态氮和酸奶倒入容器中，液态氮迅速汽化吸收大量热量，周围空气中的水蒸气 (填物态变化名称)形成了大量的白雾。
2.如图所示是一种可粗略测量气温的装置， 当气温上升时， 玻璃管中的液面会下降； 当气温降低时， 玻璃管中的液面反而会上升。它的工作原理是气体的 。
3.标准煤的热值为 3×10⁷J/kg。它所表示的物理意义是 。
4.如图所示， 当一个带负电的物体甲靠近不带电的金属导体乙时， 乙的a端会带正电、b端会带负电。 发生上述现象的原因是：金属导体中存在大量可移动的自由电子受到物体甲所带电荷的 作用移动到导体乙的一端(选填“吸引”或“排斥”)。
5.目前在轨的有中国空间站和国际空间站。中国空间站的轨道高度是远地点346.9km，近地点319.6km，如图所示。空间站在绕地运行过程中机械能保持不变，请你从能量转化的角度分析从远地点到近地点的过程中，其运动速度的变化情况是 (选填“变大”、 “变小”或“不变”)。
6.如图所示，某电子线路板上有一个由三个电阻 R₁、R₂和 R₃构成的局部电路。己知通过R₁和R₂的电流分别为4mA 和 10mA, 则通过 R₃的电流是 mA。
7.劳动课上， 同学们在老师监护下开展了“使用测电笔辨别火线和零线”的活动。 如图甲所示， 测电笔插入插座右孔时氖管发光，说明右边插孔与火线相连。当闭合如图乙所示的开关S后，灯泡L 发光，此时用测电笔测试c点时，氖管 (选填“会”或“不会”)发光。
8.一台单缸四冲程柴油机，飞轮的转速为2400r/min，若每个做功冲程中推动活塞一次做功1500J，那么这台汽油机的功率为 kW。
9.如图所示电路，电阻R₁为15Ω，R₂为10Ω.当开关S闭合后，电压表V，的示数为3V、则V.的示数为 V。
10.如图所示，是家庭电路中电子式电能表的表盘，将一个电磁炉单独接在这个家庭电路中正常工作12min， 电能表指示灯闪烁了1000次，则电能表的示数将变为 kW·h。
江淮教育联盟·物理试卷 第1页(共4页)
二、选择题(每小题2分，共 14分)
11.以下关于同一物体的内能、热量、温度说法正确的是( )
A.物体内能增大， 温度一定升高
B.对物体做功，物体的内能不一定增大
C.物体温度升高， 内能不一定增大
D.物体内能增大， 一定吸收了热量
12.关于“水沸腾规律”实验，下列描述正确的是( )
A.水沸腾时，之所以产生大量气泡是因为液体内部发生了剧烈的汽化
B.停止加热，试管中的水还会沸腾一会，说明液体沸腾时不需要吸热
C. 水沸腾以后如果继续加热，水的温度还会有较小的升高
D.如果用软木塞将试管密封，水的沸点会因气压变大而降低从而缩短实验时间
13.某汽车上设置的“安全带指示灯”电路由电源、指示灯L、保护电阻R、开关S₁、S₂组成。当驾驶员系好安全带时开关S₁闭合指示灯L亮起，提醒驾驶员系好安全带；当驾驶员系好安全带时开关S₂闭合，指示灯L熄灭。下列最符合上述要求的电路图是( )
14.如图所示，R是一块合金导体，将其按照图甲的方式连入电路中，闭合开关，电流表的示数为I，将导体R 按照乙图中不同的方式连入电路，则下列关于电流Ⅰ的大小判断正确的是( )
A.按不同的方式接入电路电流I大小相同
B.按“上下”接入电路电流I最小
C.按“前后”接入电路电流Ⅰ最小
D.按“左右”接入电路电流I最小
15.如图所示的电路，闭合开关S₁和S₂，灯泡 L₁和L₂均能发光，电流表和电压表均有示数，当断开开关S₂时，下列说法正确的是( )
A. L₁和L₂均不发光， 电流表、电压表示数均为0
B. L₁和L₂均不发光，电流表示数为0、电压表示数变大
C.只有L₁发光， 电流表、电压表示数均有示数且变大
D.只有L₁发光，电流表、电压表示数均有示数且变小
江淮教育联盟·物理试卷 第2页(共4页)更多优质资源可进入 16.一盏电灯接在恒定电压的电源上，其功率为100W.若将这盏电灯先接在一段很长的导线上，再接在同一电源上，测得其实际功率只有81W，则此时导线上损失功率是( )
A.小于 19W B.等于 19W
C.大于 19W D.条件不足，无法确定
17.如图所示， 电路中的电源电压保持不变，R₁为定值电阻，R₂为滑动变阻器。闭合开关S，滑动变阻器的滑片P从a端向b端滑动过程中( )
A.电流表 A示数变大， 电压表 V₁示数变大
B.电流表 A示数变小， 电压表 V₂示数变小
C.电压表 V₁示数与电流表 A示数的比值不变
D.电压表 V₂示数与电流表 A 示数的比值变小
三、 实验题 (第 18 题4分,第 19 题8分, 第20题6分, 共18 分)
18.在探究“某固体熔化时温度的变化规律”时，所用实验装置如图甲所示。
(1) 实验过程中，每隔一段时间记录一次温度，观察到第 5min时试管内出液体，第10min时试管内固体全部变成液体。根据实验数据在方格纸上描点如图乙所示，请用笔画线，将图像补充完整；
(2) 由图乙中图像可以判断出该固体是晶体， 依据是 。
19.小刚同学在探究电流与电阻的关系时，设计了如图甲所示的电路，部分实物连接情况如图乙所示。其中电源电压恒为4.5V,滑动变阻器R₀最大阻值为80Ω,定值电阻R备有阻值分别为5Ω、10Ω、25Ω、50Ω 各一个。
(1)请根据甲图电路图，在乙图中用笔画线代替导线将实物电路连接完整(要求滑片P右移时接入阻值变大)；
(2)小刚先用5Ω 电阻实验，闭合开关， 调节滑片 P， 使电压表示数为2V， 并记录此时电流表的示数，断开开关， 更换其余电阻继续实验， 根据4 组数据作出 I−1R图像如图丙所示； 分析 I−1R图像可得出结论: ;
(3)小刚学习了测电阻后，用电压表和已知最大阻值为 R₀的滑动变阻器来测量未知电阻Rₓ的阻值。他设计了如图丁所示电路， 请你帮他完成下列步骤：
①连接电路并将滑片 P移到最大阻值处，检查无误后，闭合开关，读出电压表示数 U₁；
②再将滑片 P 移到阻值最小处，读出电压表示数U₂；
③则未知电阻. Rₓ=(用R₀、U₁、U₂表示);
④实验评估，这种测量未知电阻的方法不足之处是 。
江淮教育联盟·物理试卷 第3页(共4页)
20.如图甲所示是“测量小灯泡的电功率”实验的实物连接图，小灯泡额定电压为2.5V。
(1)正确连接电路， 闭合开关前，滑动变阻器滑片 P应移至 端(选填“A”或“B”) ；
(2)闭合开关，移动滑片P至某位置时。电压表的示数为2.2V，若想测量小灯泡的额定功率，请你写出接下来的实验操作步骤： ；
(3)小灯泡正常发光时测得电流表的示数如图乙所示，则小灯泡的额定功率为 W。
四、推导与计算题(第21题5分，第22题6分，第23题7分，共18分)
21.2022年北京冬奥会示范运营1000多辆氢燃料电池车(如图所示)， 该车排放物是水，不产生任何污染物，是当前世界新能源汽车重要的发展方向。某国产氢燃料电池车在某次测试中匀速行驶时受到的牵引力是1000N，在0.5h内行驶了 28km的路程，消耗的氢能源为0.4kg。求该测试过程中氢燃料电池车: (已知 q球=1.4×108J/kg)
(1) 牵引力做的功；
(2) 氢能源燃烧释放的能量转化为机械能的效率。
22.某款带保温功能的电水壶，有加热和保温两种功能，其简化电路图如图所示，S为总开关， S₁为温控开关，通过温控开关的断开和闭合可实现保温和加热的转换。R₁和R₂为阻值不变的发热电阻， R₁=R₂=48.4Ω,家庭电路电压恒为 220V。
(1) 电水壶加热功率；S
(2) 电水壶在加热过程中将质量 1kg、初温20℃的水烧开，加热效率为84%。 [c⋆=4.2×103J/kg⋅C,标准大气压]，求把水烧开需要多长时间。
23.如图所示，R₁为电阻箱、R₂为定值电阻，M为额定电压为3V、线圈电阻r=0.5Ω的电动机。闭合开关S、S₁和S₂，调节电阻箱 R₁的阻值分别为20Ω 和30Ω 时，电流表示数分别为0.9A 和0.8A。求:
(1) 电源电压和 R₂的阻值;
(2)若只闭合 S， 电动机恰好正常工作，求1min时间内电动机线圈产生的热量。
江淮教育联盟·物理试卷 第4页(共4页)
