物理九年级全册第十四章 了解电路第三节 连接串联电路和并联电路随堂练习题

这是一份物理九年级全册第十四章 了解电路第三节 连接串联电路和并联电路随堂练习题，共31页。试卷主要包含了3 连接串联电路和并联电路，断开法，节点法等内容，欢迎下载使用。

14.3 连接串联电路和并联电路
【知识梳理】
一、串联电路：
1．定义：把电路元件逐个顺次（或说成首尾相连）连接起了就组成了串联电路。
2．特点：
（1）电流只有一条路径；
（2）各用电器之间工作时互相影响，一个用电器因开路停止工作，其它用电器也不能工作；
（3）只需一个开关就能控制整个电路，开关的位置改变，控制作用不变。
二、并联电路：
1．定义：把电路元件并列地连接起来就组成了并联电路。
2．特点：
（1）电流两条或两条以上的路径，有干路、支路之分；
（2）各用电器之间互不影响，当某一支路为开路，用电器停止工作时，其它支路的用电器仍可正常工作；（3）干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
【易错点】
如果一个开关同时控制两个用电器，两个用电器有可能是串联，也有可能为并联（开关接在干路中）。
【规律总结】
识别串、并联电路的常用方法
1.析电流法；在电源外部，电流从正极流向负极（或从负极流向正极）的途中，如果电流没有分支，只有一条通路的是串联电路；如果电流有分支，即分成两条或两条以上通路的是并联电路。
2.断开法：即去掉一个用电器，如果另一个用电器也不工作，则两个用电器是串联；如果去掉后另一个用电器仍能工作，则两个用电器是并联。
3.节点法：如果电流途径中没有分流点和汇合点，为串联电路；如果有电流的分流点和汇合点，为并联电路。
【典例分析】
（2021·贵州黔东南·）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）
A． B． C．D．
【思路小结】
要区分串并联电路，关键的一个判断方法就是各用电器在工作时是否互相影响。如果彼此工作时互不影响，则各用电器是并联，如果互相影响，则有可能是串联。
【真题操练】
1．（2020 河北九年级期中）下列说法中，正确的是（ ）
A．电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器
B．绝对不能把电池的正极和负极直接用导线连起来
C．路灯是依次排成一列安装的，它们必定都是串联的
D．用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的
2．（2019 长沙市九年级月考）关于生活中的一些电路，下列判断正确的是（ ）
A．附中高新的每层楼电路总开关，与该层楼的教室用电器是并联的
B．街道的路灯同时亮，同时灭，它们是串联的
C．教室内虽然可以用一个开关同时控制三盏灯，这些灯是并联的
D．台灯上，用来调节灯泡亮度的开关和灯泡是并联的
3．（2020 湖南岳阳九年级期中）如图所示电路，下列说法正确的是（ ）
A．断开S1和S2，灯泡L1和L3组成串联电路
B．只闭合开关S2，灯泡L1和L2组成并联电路
C．闭合开关S1、S2，灯泡L1和L2组成串联
D．只闭合S1，灯泡L2和L3组成串联电路
4．（2021 江苏镇江）为防止因超载或电动车进人而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行。电梯超载时开关将断开，电动车进入时开关将断开。则符合上述要求的电路是（ ）
A．B．
C．D．
5．（2021 江苏常州）青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（ ）
A．B．C．D．
6．（2021 内蒙古通辽）小强把台灯的插头插在插座上，插座上有一个开关和一个指示灯，台灯开关和灯泡分别用、表示，当只闭合时，台灯不发光，当只闭合时，指示灯发光，再闭合时，台灯发光。下列设计的电路符合要求的是（ ）
A．B．C．D．
7．（2021 湖南益阳）图文店用于裁纸的裁切机原来只有一个相当于开关的按钮，一只手按住按钮裁切机就工作，而操作中闲着的那只手由于不注意往往容易受伤。后来设计员进行巧妙地改进，设计了两个按钮，只有两只手都按住按钮时，裁切机才能工作。之后再也没有出现过受伤情况。下列原理图符合改进要求的是（ ）
A． B． C．D．
8．（2021 山东临沂）临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是（ ）
A． B． C．D．
9．（2021 四川广安）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．C．D．
10．（2021 浙江金华）电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是（ ）
A．B．C．D．
11．（2021 吉林）豆浆机工作时加热和打浆能够交替进行，说明加热器和电动机的连接方式是___________。
12．（2021 四川自贡）如图所示，A、B、C、D是四个接线柱，要使、并联，应用导线分别连接 ________ 两接线柱和连接 _______ 两接线柱。
13．（2020 河北九年级期末）为实现接在同一电路中的两灯既可串联又可并联，小明和小芳分别设计了如图甲、乙所示的电路。甲图中，闭合开关______时，两灯并联；乙图中，当开关打到______（或）且______时，两灯可串联。对比甲、乙两图的结构可知，______（小明/小芳）的电路设计不会造成短路。
14．（2021 江苏九年级期末）如图是汽车倒车雷达的示意图。汽车挂倒档倒车时，车尾的3﹣5个探头会同时发出并接收反射回来的超声波，从而确定车尾离障碍物的距离。挂挡器与电路中元件 ______的作用相似，人们在实践中发现，当其中某个探头损坏时，雷达仍可以使用，则可推断这些探头是 ______的（选填“串联”或“并联”）。随着空气污染的日趋严重，为了缓解空气污染问题，电动混合动力汽车越来越吸引人们的目光，给汽车蓄电池充电时，蓄电池相当于 ______（选填“用电器”或“电源”）。
15．（2020 山西运城市）请你帮助小黄同学完成填空：如图所示电路，要使灯L1与灯L2串联，则应该闭合开关______；如果要使灯L1与灯L2并联，则应该闭合开关______；倘若将三只开关都闭合，电路发生______。
16．（2021 河北）如图所示电路中，闭合开关后将出现______（选填“通路”、“开路”或“短路”），要使电路中两灯串联，只要拆除导线______（选填“a”、“b” 、“c”或“d”）；要使电路中两灯并联，只要将导线a接到______（选填“A”或“D”）。
17．（2021 全国九年级课时练习）如图所示的电路中，A，B，C，D是四个接线柱，若用导线将A和B连起来，再用另一条导线将CD连起来，则灯L1和L2的连接方式是 ______；连接 ______两点是绝对不允许的。
18．（2021·广东九年级期末）如图所示是一把既能吹冷风，又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝，将插头插入家庭电路插座中，若只闭合开关S1，电吹风吹出的是 ______（填“热”或“冷”）风；若将开关S1、S2都闭合，电吹风吹出的是 ______（填“热”或“冷”）风。
19．（2021 四川凉山）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）
20．（2021·河南周口市·）如图所示，某款小夜灯的主要电子元件有红外感应开关，光控开关，小灯泡等，白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人经过时，红外感应开关闭合，没人时红外感应开关断开。请你在图中将小夜灯的各个电子元件正确连接，并保证小夜灯在天黑且有人经过时亮起，其余时间关闭。
21．（2020 平遥县九年级月考）在某个电路中有两只灯泡，两灯都亮，但连线较乱。要判断该电路是串联还是并联，下列方法是否可行？
22．（2021 全国九年级单元测试）小刚和小强在组成串并联电路的实验中。
(1)在连接过程中，开关应该是______（选填“断开”或“闭合”）的；
(2)小刚连接了如图所示电路，如果合上开关，两个灯泡都将______（选填“不会发光”或“会被烧坏”），出现______（选填“开路”或“短路”）现象；
(3)小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯_______（选填“串联”或“并联”）的正确电路；其开关在电路中的作用______；
(4)小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了。请在图中要移接的导线上打上“×”号，并画出改动后的导线______；
(5)小刚连接了一个两个灯泡组成的电路，闭合开关两灯都亮，但连线比较杂乱一时难以看清，要想简单迅速地判断两灯的连接方式可采取的办法______。

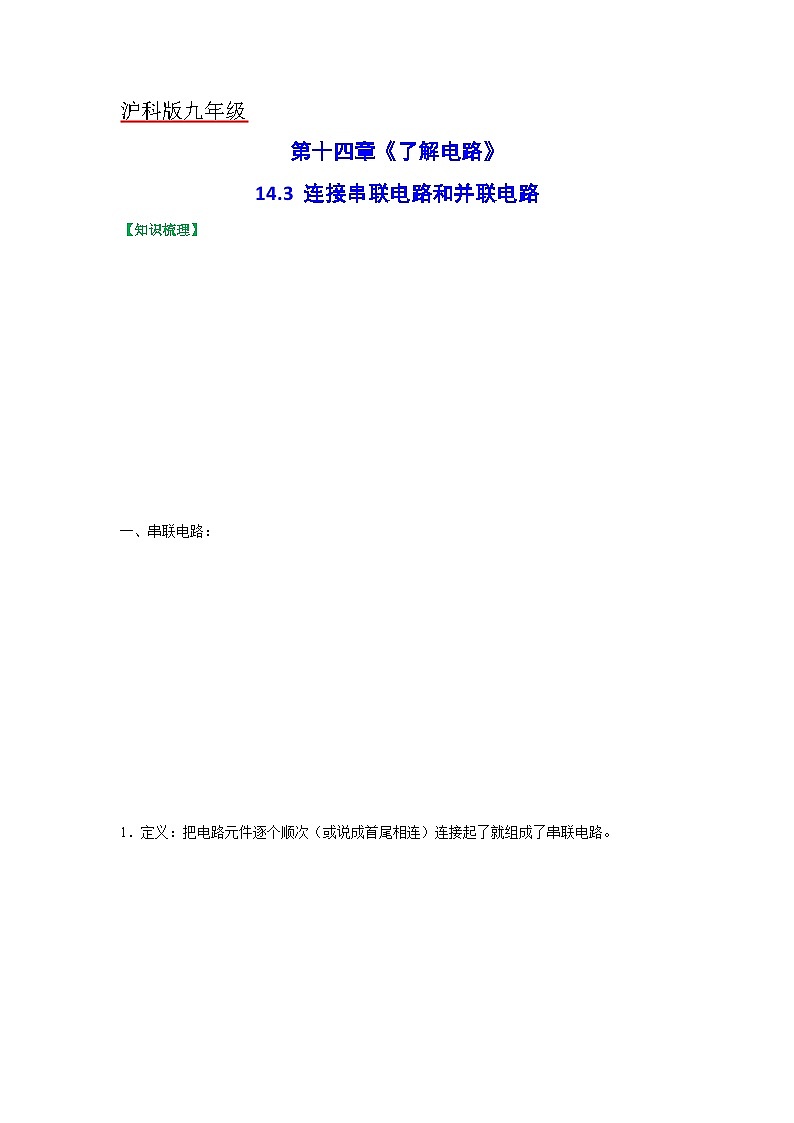

沪科版九年级
第十四章《了解电路》
14.3 连接串联电路和并联电路
【知识梳理】
一、串联电路：
1．定义：把电路元件逐个顺次（或说成首尾相连）连接起了就组成了串联电路。

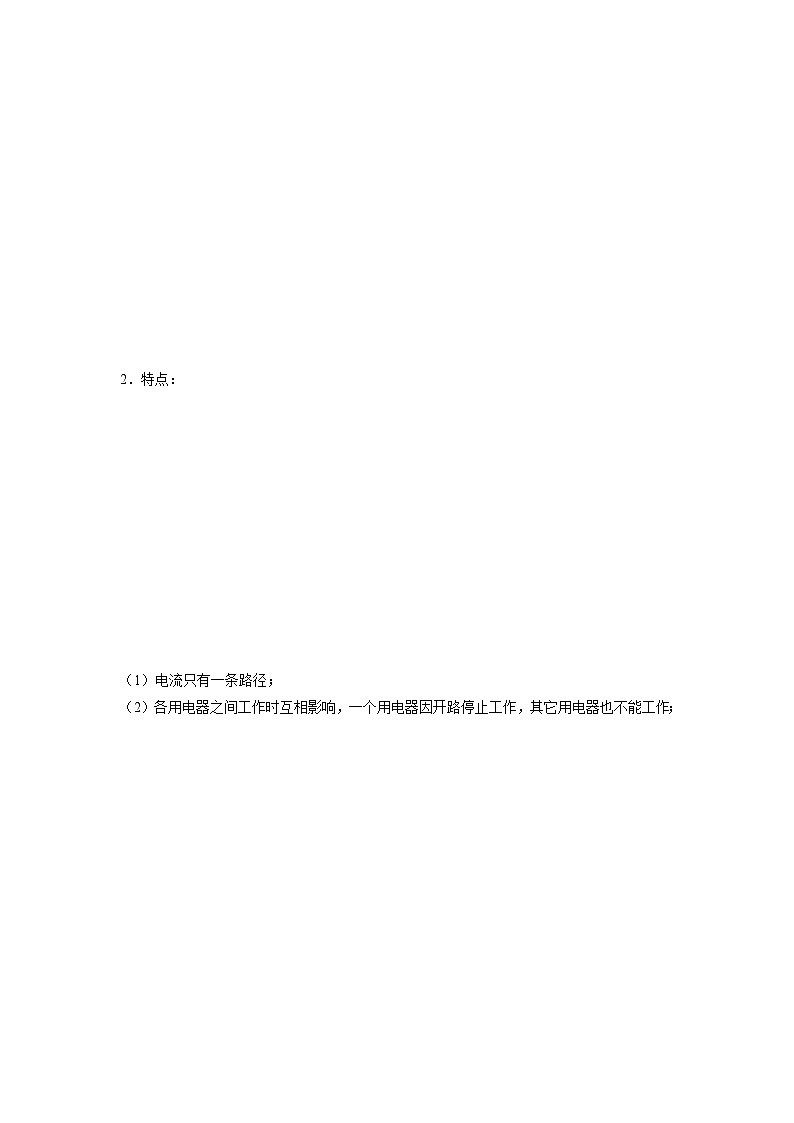

2．特点：
（1）电流只有一条路径；
（2）各用电器之间工作时互相影响，一个用电器因开路停止工作，其它用电器也不能工作；

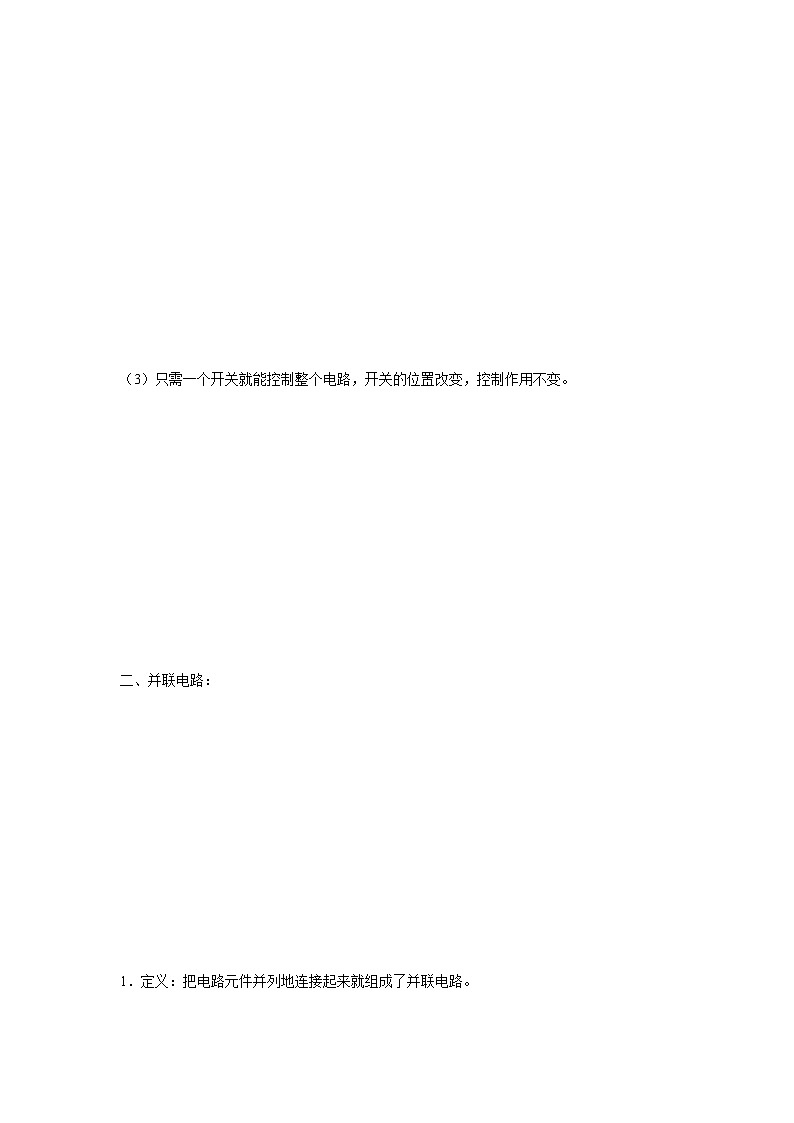

（3）只需一个开关就能控制整个电路，开关的位置改变，控制作用不变。
二、并联电路：
1．定义：把电路元件并列地连接起来就组成了并联电路。
2．特点：
（1）电流两条或两条以上的路径，有干路、支路之分；
（2）各用电器之间互不影响，当某一支路为开路，用电器停止工作时，其它支路的用电器仍可正常工作；（3）干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
【易错点】
如果一个开关同时控制两个用电器，两个用电器有可能是串联，也有可能为并联（开关接在干路中）。
【规律总结】
识别串、并联电路的常用方法
1.析电流法；在电源外部，电流从正极流向负极（或从负极流向正极）的途中，如果电流没有分支，只有一条通路的是串联电路；如果电流有分支，即分成两条或两条以上通路的是并联电路。
2.断开法：即去掉一个用电器，如果另一个用电器也不工作，则两个用电器是串联；如果去掉后另一个用电器仍能工作，则两个用电器是并联。
3.节点法：如果电流途径中没有分流点和汇合点，为串联电路；如果有电流的分流点和汇合点，为并联电路。
【典例分析】
（2021·贵州黔东南·）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）
A． B． C．D．
【答案】D
【解析】
要求红、绿、黄灯可独立发光，即它们互相不影响，它们应该是并联。A．从图中可以看到，三个灯首尾相连，它们是串联，故A不符合题意；B．从图中可以看到，三个开关都闭合后，绿灯和黄灯两端分别连在一起，绿灯和黄灯是并联，然后再和红灯串联，不是仅仅并联一种情况，故B不符合题意；C．从图中可以看到，三个开关都闭合后，红灯和绿灯两端分别连在一起，红灯和绿灯是并联，然后再和黄灯串联，不是仅仅并联一种情况，故C不符合题意；D．从图中可以看到，四个开关都闭合后，三个灯两端分别连在一起，它们是并联，故D符合题意。故选D。
【思路小结】
要区分串并联电路，关键的一个判断方法就是各用电器在工作时是否互相影响。如果彼此工作时互不影响，则各用电器是并联，如果互相影响，则有可能是串联。
【真题操练】
1．（2020 河北九年级期中）下列说法中，正确的是（ ）
A．电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器
B．绝对不能把电池的正极和负极直接用导线连起来
C．路灯是依次排成一列安装的，它们必定都是串联的
D．用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的
【答案】B
【解析】
A．因为开关与其控制的用电器是串联，因此不一定必须接在电源正极和用电器之间，故A错误；B．电源短路会烧坏电源，因此电路中绝对不允许电池的正极和负极直接用导线连起来，故B正确；C．马路上有的路灯不能发光，有的路灯正常工作，它们的工作互不影响，所以路灯是并联的，故C错误；D．并联电路干路中的开关可以使两支路的两个灯泡同时亮，同时灭，故D错误。故选B。
2．（2019 长沙市九年级月考）关于生活中的一些电路，下列判断正确的是（ ）
A．附中高新的每层楼电路总开关，与该层楼的教室用电器是并联的
B．街道的路灯同时亮，同时灭，它们是串联的
C．教室内虽然可以用一个开关同时控制三盏灯，这些灯是并联的
D．台灯上，用来调节灯泡亮度的开关和灯泡是并联的
【答案】C
【解析】
A．每层楼电路总开关，控制整栋楼的用电器工作，与该层楼的教室用电器是串联的，故A错误；B．街道的路灯同时亮，同时灭，但一只路灯损坏时，其余的路灯还可以继续工作（即各灯泡在工作时互不影响），所以各路灯是并联的，故B错误；C．教室里用一个开关同时控制三盏灯，这些灯在一个损坏时，其余的灯泡还能继续工作，所以三盏灯是并联的，此时的开关在干路中，故C正确；D．台灯用来调节灯泡亮度的开关和灯泡是串联的，故D错误。故选C。
3．（2020 湖南岳阳九年级期中）如图所示电路，下列说法正确的是（ ）
A．断开S1和S2，灯泡L1和L3组成串联电路
B．只闭合开关S2，灯泡L1和L2组成并联电路
C．闭合开关S1、S2，灯泡L1和L2组成串联
D．只闭合S1，灯泡L2和L3组成串联电路
【答案】A
【解析】
A．断开S1和S2 ，电流的路径只有一条，顺次经过灯泡L1和L3，为串联电路，故A正确；B．只闭合开关S2，灯泡L2和L3并联后，再与L1 串联，为混联电路，故B错误；C．闭合开关S1、S2，灯泡L1被短路，电流的路径有两条，灯泡L2和L3组成并联电路，故C错误；D．只闭合S1，电路为灯泡L3 的简单电路，故D错误。故选A。
4．（2021 江苏镇江）为防止因超载或电动车进人而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行。电梯超载时开关将断开，电动车进入时开关将断开。则符合上述要求的电路是（ ）
A．B．
C．D．
【答案】A
【解析】
当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行，说明两开关串联，两个都闭合才能工作，故BCD不符合题意，A符合题意。故选A。
5．（2021 江苏常州）青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（ ）
A．B．C．D．
【答案】C
【解析】
由题，灯只能在夜间有声才能亮，所以两个开光应该串联，因为坏的灯泡不影响其他灯泡，所以灯泡并联，故ABD不符合题意，C符合题意。故选C。
6．（2021 内蒙古通辽）小强把台灯的插头插在插座上，插座上有一个开关和一个指示灯，台灯开关和灯泡分别用、表示，当只闭合时，台灯不发光，当只闭合时，指示灯发光，再闭合时，台灯发光。下列设计的电路符合要求的是（ ）
A．B．C．D．
【答案】D
【解析】
A．图中指示灯、台灯、两开关串联，只有两开关同时闭合，指示灯、台灯才能亮，故A 不符合题意；B．图中指示灯、台灯并联，开关S1控制指示灯，开关S2控制台灯，开关S1闭合指示灯亮，开关S2闭合台灯亮，故B 不符合题意；C．图中S2与台灯串联后与开关S1并联，再与指示灯串联，开关S1闭合台灯被短路，故C 不符合题意；D．图中S2与台灯串联后与指示灯并联，再与开关S1串联，当只闭合时，台灯不发光，当只闭合时，指示灯发光，再闭合时，台灯发光，古D符合题意。故选D 。
7．（2021 湖南益阳）图文店用于裁纸的裁切机原来只有一个相当于开关的按钮，一只手按住按钮裁切机就工作，而操作中闲着的那只手由于不注意往往容易受伤。后来设计员进行巧妙地改进，设计了两个按钮，只有两只手都按住按钮时，裁切机才能工作。之后再也没有出现过受伤情况。下列原理图符合改进要求的是（ ）
A． B． C．D．
【答案】B
【解析】
A．选项中两个开关并联，只要按下任意一个按钮，裁切机就开始工作，故A不符合题意；B．选项中两个开关串联在电路中，需要两个按钮同时按下时，裁切机才能开始工作，故B符合题意；C．选项中裁切机与一个开关并联后，与另外一个开关串联，两只手都按住按钮时，裁切机被开关短接将不能正常工作，故C不符合题意。D．选项中裁切机与一个开关串联后，与另外一个开关并联，两只手都按住按钮时，裁切机被开关短接将不能正常工作，故D不符合题意。故选B。
8．（2021 山东临沂）临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是（ ）
A． B． C．D．
【答案】C
【解析】
无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮，电铃最好放在干路上，两个灯并联，各用一个开关控制，比使用两个电铃更加简便，故ABD不符合题意，C符合题意。故选C。
9．（2021 四川广安）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．C．D．
【答案】C
【解析】
由题可知，闭合，灯L发光，但电动机不工作，闭合，电动机M工作，所以灯和电动机并联，且S1在干路，故ABD不符合题意，C符合题意。故选C。
10．（2021 浙江金华）电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是（ ）
A．B．C．D．
【答案】D
【解析】
由题意知，当开关闭合时，指示灯L和发热体同时工作，但指示灯断路时，发热体依然正常工作，说明指示灯和发热体并联在电路中，开关在干路上同时控制两个用电器，故ABC不符合题意，D符合题意。
故选D。
11．（2021 吉林）豆浆机工作时加热和打浆能够交替进行，说明加热器和电动机的连接方式是___________。
【答案】并联
【解析】
豆浆机的加热和打浆是交替进行的，显然电热器和电动机在工作时互不影响，即为并联连接。
12．（2021 四川自贡）如图所示，A、B、C、D是四个接线柱，要使、并联，应用导线分别连接 ________ 两接线柱和连接 _______ 两接线柱。
【答案】BD AC
【解析】
分别连接BD和AC，这样电流从正极出发后会分别通过两盏灯泡，最后回到电源的负极，两个灯泡之间互不影响。
13．（2020 河北九年级期末）为实现接在同一电路中的两灯既可串联又可并联，小明和小芳分别设计了如图甲、乙所示的电路。甲图中，闭合开关______时，两灯并联；乙图中，当开关打到______（或）且______时，两灯可串联。对比甲、乙两图的结构可知，______（小明/小芳）的电路设计不会造成短路。
【答案】、 断开 小芳
【解析】
并联电路电流有多条路径，分别经过各用电器从电源正极回到负极。甲图中同时闭合开关、，断开时，电流分别经过两个灯泡回到电源的负极，电流有两条路径，此时两灯并联。串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极。乙图中开关打到且断开时，电路电流只有一条路径，电流依次经过两个灯泡从正极回到电源负极，此时两灯串联。电源短路是指用导线直接将电源两端相连。小芳的电路设计中无论开关如何闭合与断开，都不会造成导线直接与电源两端相连接，故不会造成短路；小明的电路设计中，当、、同时闭合时，导线直接与电源两端相连接，会造成短路现象。
14．（2021 江苏九年级期末）如图是汽车倒车雷达的示意图。汽车挂倒档倒车时，车尾的3﹣5个探头会同时发出并接收反射回来的超声波，从而确定车尾离障碍物的距离。挂挡器与电路中元件 ______的作用相似，人们在实践中发现，当其中某个探头损坏时，雷达仍可以使用，则可推断这些探头是 ______的（选填“串联”或“并联”）。随着空气污染的日趋严重，为了缓解空气污染问题，电动混合动力汽车越来越吸引人们的目光，给汽车蓄电池充电时，蓄电池相当于 ______（选填“用电器”或“电源”）。
【答案】开关 并联 用电器
【解析】
汽车挂倒档倒车时，车尾的探头通过发出并接收反射回来的超声波，从而确定车尾离障碍物的距离，此时挂挡器相当于电路中的开关，即挂挡器能控制探头的工作情况。车尾有3~5个探头，当其中某个探头损坏时，雷达仍可以使用，说明这些探头在工作时互不影响，所以这些探头是并联的。给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器。
15．（2020 山西运城市）请你帮助小黄同学完成填空：如图所示电路，要使灯L1与灯L2串联，则应该闭合开关______；如果要使灯L1与灯L2并联，则应该闭合开关______；倘若将三只开关都闭合，电路发生______。
【答案】 和 短路
【解析】
[1]要使灯L1与灯L2串联，则电流路径只有一条，当只闭合开关时，电流路径只有一条，且两灯泡串联。[2]要使灯L1与灯L2并联，则电流路径有两条，闭合开关和，断开开关，此时两灯泡是并联的。[3]倘若将三只开关都闭合，电源的正负极直接用导线连接了，会造成电源短路。
16．（2021 河北）如图所示电路中，闭合开关后将出现______（选填“通路”、“开路”或“短路”），要使电路中两灯串联，只要拆除导线______（选填“a”、“b” 、“c”或“d”）；要使电路中两灯并联，只要将导线a接到______（选填“A”或“D”）。
【答案】短路 c A
【解析】
如图所示电路中，闭合开关后电流从正极经导线c、开关回到负极，出现短路现象。要使电路中两灯串联，只要拆除导线c。要使电路中两灯并联，只要将导线a接到A点。
17．（2021 全国九年级课时练习）如图所示的电路中，A，B，C，D是四个接线柱，若用导线将A和B连起来，再用另一条导线将CD连起来，则灯L1和L2的连接方式是 ______；连接 ______两点是绝对不允许的。
【答案】并联 BD
【解析】
读图可知，用导线将A、B连接，再将C、D连接，电流有两条路径，则灯L1和L2的连接方式是并联。用导线将BD连起来，则电源的两端被导线相连，电源被短路，会损坏电源，这是绝对不允许的。
18．（2021·广东九年级期末）如图所示是一把既能吹冷风，又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝，将插头插入家庭电路插座中，若只闭合开关S1，电吹风吹出的是 ______（填“热”或“冷”）风；若将开关S1、S2都闭合，电吹风吹出的是 ______（填“热”或“冷”）风。
【答案】冷 热 220
【解析】
由图知：若只闭合开关Sl，吹风机与电源串联，电流只经过吹风机，所以电吹风吹出的是冷风；若将开关Sl、S2都闭合，吹风机和电热丝并联，电流分两路分别经过吹风机和电热丝，则电吹风吹出的是热风。
19．（2021 四川凉山）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）
【答案】
【解析】
只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光，即两灯串联，开关闭合时将红灯短路，如图所示：
将电路图接成实物图，如图所示：
20．（2021·河南周口市·）如图所示，某款小夜灯的主要电子元件有红外感应开关，光控开关，小灯泡等，白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人经过时，红外感应开关闭合，没人时红外感应开关断开。请你在图中将小夜灯的各个电子元件正确连接，并保证小夜灯在天黑且有人经过时亮起，其余时间关闭。
【答案】
【解析】
夜晚光线暗时，光控开关闭合；当有人经过时，红外感应开关闭合，说明光控开关和红外感应开关同时控制灯泡，两个开关串联在电路中，如图所示：
21．（2020 平遥县九年级月考）在某个电路中有两只灯泡，两灯都亮，但连线较乱。要判断该电路是串联还是并联，下列方法是否可行？
【答案】可行 串联电路只有一条电路（串联电路各用电器互相影响） 不可行 如果是并联电路，有可能断开干路导线（并联电路中干路导线断开）
【解析】
方法1：把其中一只灯泡从灯座中取下来，如果观察另一只灯泡熄灭，则两灯一定是串联，该方法是可行的。
方法2：把任意一根导线断开，如果观察两灯都熄灭，则是无法确定两灯的连接方式的。因为两灯无论是串联还是并联，当把任意一根导线断开时，都有可能造成两灯熄灭。串联电路的电流路径只有一条，一处断开则电路中就不会有电流，两灯都不发光；并联电路的电流路径虽然有多条，各用电器可以独立工作，但如果是并联电路干路上的导线断开的话，则也会造成两灯都不发光，所以该方法是不可行的。
22．（2021 全国九年级单元测试）小刚和小强在组成串并联电路的实验中。
(1)在连接过程中，开关应该是______（选填“断开”或“闭合”）的；
(2)小刚连接了如图所示电路，如果合上开关，两个灯泡都将______（选填“不会发光”或“会被烧坏”），出现______（选填“开路”或“短路”）现象；
(3)小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯_______（选填“串联”或“并联”）的正确电路；其开关在电路中的作用______；
(4)小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了。请在图中要移接的导线上打上“×”号，并画出改动后的导线______；
(5)小刚连接了一个两个灯泡组成的电路，闭合开关两灯都亮，但连线比较杂乱一时难以看清，要想简单迅速地判断两灯的连接方式可采取的办法______。
【答案】断开 不会发光 短路 串联 控制所有用电器的通或断 拆下一个灯泡，另一个灯泡发光则为并联；若不发光，则为串联
【解析】
(1)在连接过程中，开关应该是断开的。(2)根据电路图可知，电源两极直接将导线连接起来，形成了电源短路，因此灯泡都不发光。(3)根据电路图可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联；开关在串联电路中的作用是控制所有用电器的通或断。(4)从电源的正极出发，经开关分别流入两个灯泡，然后汇合流入电流表，回到电源的负极，则两灯成为并联电路，如图所示：
(5)可采用拆除法判断，即拆下一个灯泡，另一个灯泡发光则为并联；若不发光，则为串联。
方法
操作
现象
结论
方法是否可行
你判断的依据
方法1
把其中一灯泡从灯座取下
另一灯熄灭
两灯一定是串联
___________
_________
方法2
把任意一根导线断开
两灯熄灭
两灯一定是串联
_________
____
方法
操作
现象
结论
方法是否可行
你判断的依据
方法1
把其中一灯泡从灯座取下
另一灯熄灭
两灯一定是串联
___________
_________
方法2
把任意一根导线断开
两灯熄灭
两灯一定是串联
_________
____
