沪科版九年级物理（全）一册课后真题特训 第十五章《探究电路》学习效果检测（原卷版+解析版）
展开
这是一份沪科版九年级物理（全）一册课后真题特训 第十五章《探究电路》学习效果检测（原卷版+解析版），共31页。

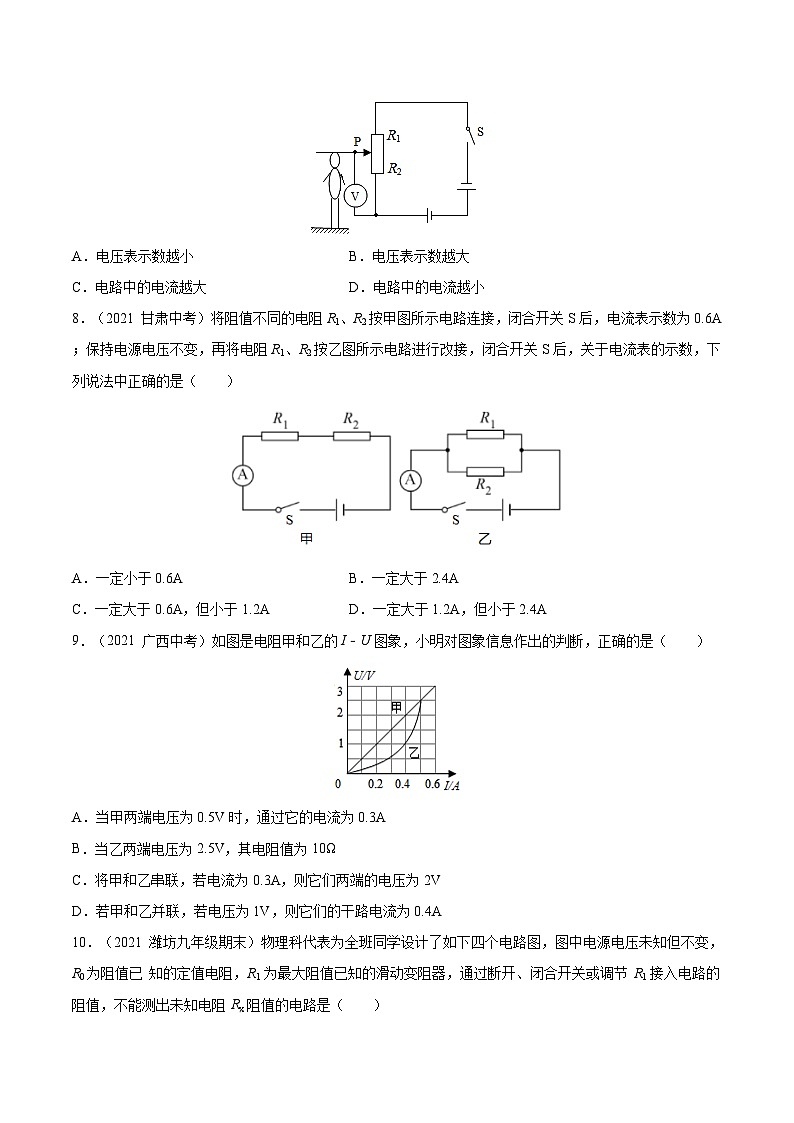

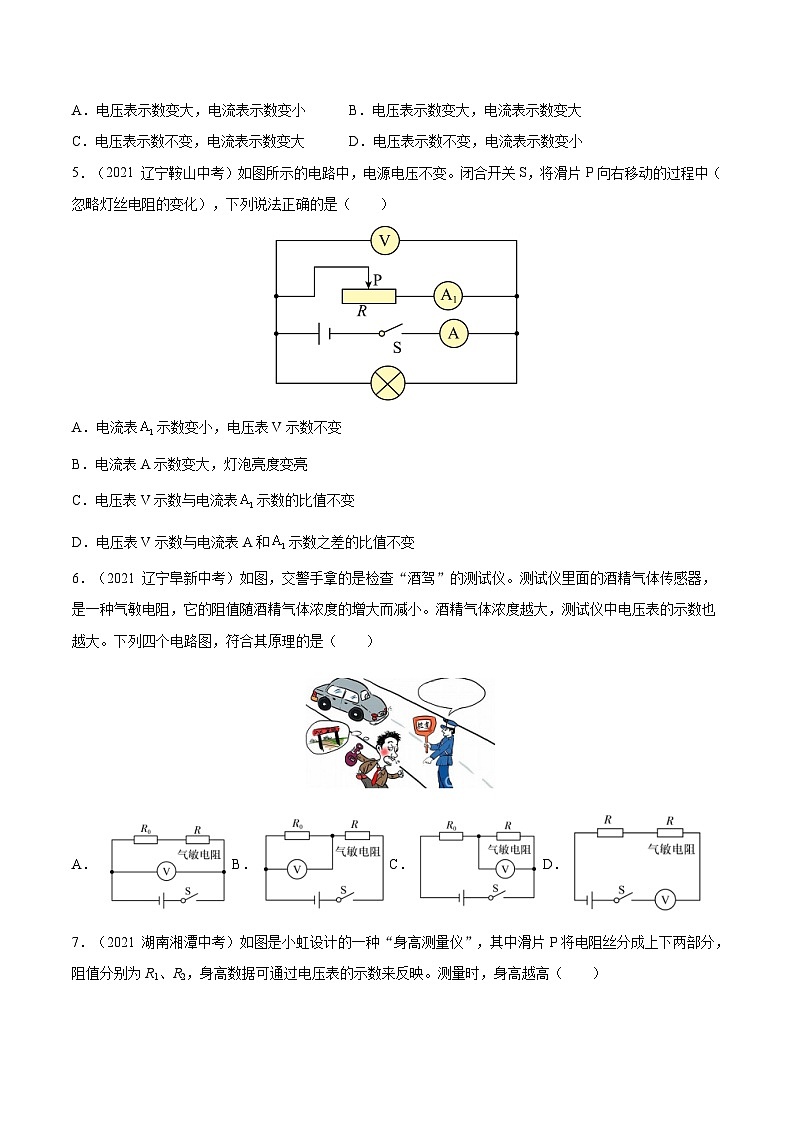

沪科版九第十五章《探究电路》学习效果检测一、单选题（每小题3分，共30分）1．（2021 福建泉州九年级期末）一根导线的电阻为R，要使这根导线接入电路的电阻变小，可采用的方法是（ ）A．减小导线两端的电压B．增大通过导线的电流C．将导线拉长后接入电路D．将导线对折后接入电路2．（2021 湖南九年级期末）A和B两根完全一样的导线，长度都是1m，阻值为和，把A剪去一半，剩下的一半阻值为，把另外一半拉长到1m，阻值为，则下列关系正确的是（ ）A． B． C． D．3．（2021 辽宁锦州中考）如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（ ）A．电压表V示数变大B．电流表A1示数不变C．电流表A1示数与电流表A2示数的差值变小D．电压表V示数与电流表A2示数的比值变小4．（2021 西宁中考）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（ ）A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小5．（2021 辽宁鞍山中考）如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法正确的是（ ）A．电流表示数变小，电压表V示数不变B．电流表A示数变大，灯泡亮度变亮C．电压表V示数与电流表示数的比值不变D．电压表V示数与电流表A和示数之差的比值不变6．（2021 辽宁阜新中考）如图，交警手拿的是检查“酒驾”的测试仪。测试仪里面的酒精气体传感器，是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，测试仪中电压表的示数也越大。下列四个电路图，符合其原理的是（ ）A．B．C．D．7．（2021 湖南湘潭中考）如图是小虹设计的一种“身高测量仪”，其中滑片P将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（ ）A．电压表示数越小 B．电压表示数越大C．电路中的电流越大 D．电路中的电流越小8．（2021 甘肃中考）将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（ ）A．一定小于0.6A B．一定大于2.4AC．一定大于0.6A，但小于1.2A D．一定大于1.2A，但小于2.4A9．（2021 广西中考）如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V，其电阻值为10ΩC．将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A10．（2021 潍坊九年级期末）物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已 知的定值电阻，R1 为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节 R1 接入电路的阻值，不能测出未知电阻 Rx阻值的电路是（ ）A． B． C． D．二、填空题（每空1.5分，共27分）11．（2021 江苏淮安九年级期末）如图所示，电源电压恒为6V，R1为，闭合开关后，电流表的示数为0.4A，则通过R1的电流为______A，R2的阻值为的______，干路电流为______A。12．（2021 江苏淮安九年级期末）如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，接入电路的阻值___________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把___________表改装为压力计。13．（2021 江苏镇江中考）图甲是探究电流和电压关系的实验电路，电流表和电压表量程分别为“0～0.6A”“0～3V”，定值电阻阻值为，滑动变阻器标有“ 1A”，电源电压恒为6V。根据图乙所画图像可得结论：保持导体___________一定，通过导体的电流与它两端电压成比。向左移动滑片，___________表先达到最大刻度，此时滑动变阻器接入电路的阻值为___________。14．（2021 黑龙江哈尔滨中考）在相距15km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测.当电压表的示数为6V时，电流表的示数为0.06A，则甲地到短路位置之间的输电线总阻值为________Ω。短路位置到甲地的距离是________m。15．（2021 贵州中考）电阻R1、R2的阻值相等，连接在如图所示电路中。当开关S闭合时，电阻R1与R2两端的电压之比为______，电流表A1与A2的示数之比为______。16．（2021 广西贵港中考）如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2=6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。当闭合开关S1、断开S2，滑片P移动到某一位置时，电流表和电压表指针的位置如图乙所示；当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最大刻度值处。则R1的阻值是______Ω，电源电压是______V。17．（2021 黑龙江绥化中考）如图所示，已知R1:R2=3:1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲:U乙=_________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲:I乙=_________。18．（2021 四川内江中考）如图所示，电源电压为12V，电阻R1的阻值为10Ω，开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，电压表的示数为6V，电阻R2的阻值为___________Ω。调节滑片P，使电压表的示数从3V变为1.5V，则R3接入电路中的阻值变化了___________Ω。三、实验题（每空1.5分，共33分）19．（2021 重庆九年级期末）小华在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是4.5V，小灯泡的额定电压是2.5V，小灯泡两端允许加的最大电压为额定电压的1.2倍。（1）将图甲的实验电路连接完整，要求滑动变阻器能够对电流表电压表进行调节。（2）连好电路后，闭合开关，发现电流表有示数，电压表示数为0，则电路中的故障可能是：___________；（3）另外小组的一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是_______。（4）改正所有问题后，开始实验，小红观察到小灯泡开始发光时，电压表的示数是0.5V。测量小灯泡的电功率时，关于电压测量点的选择有如下四种方案，应该选用_________方案。甲：1.0V2.0V3.0V 乙：1.0V2.5V4.0V 丙：0.5V1.0V1.5V 丁：2.0V2.5V3.0V（5）完成实验后，小华将小灯泡换成定值电阻继续探究电流与电压的关系，以下实验步骤中正确且合理的顺序是___________。①立即闭合开关，开始实验②将滑片移到最右端，再闭合开关：③缓慢移动滑片，调节电压表示数依次为1.5V，2V，3V，并记下电流表示数：④缓慢移动滑片，调节电压表示数依次为3V，2V，1.5V，并记下电流表示数：⑤断开开关，分析数据，得出结论：⑥更换不同阻值的定值电阻，再次改变三次电压表示数，并记下电流表示数：A．①③⑤ B．②③⑤ C．②③⑥⑤ D．②④⑥⑤20．（2021 四川广元中考）小敏同学根据如图甲所示电路完成“伏安法测量定值电阻”的实验。（1）根据图甲，将图乙中的实物电路连接完整。（2）连接电路后，闭合开关，发现电流表和电压表的示数都偏大，这说明小敏在实验操作上存在的问题是 ___________。（3）排除以上故障后，调节滑动变阻器，把测量的几组数据绘成如图丙所示的图像，则该电阻的阻值R=___________Ω。（4）若将图乙中的电阻R换成一个额定电压为3.8V，阻值约为10Ω的小灯泡，若要测出该小灯泡的额定功率，则原实验电路中必须改变的是__________。A．电源电压B．电压表量程C．电源电压和电压表量程21．（2021 湖南湘潭九年级期末）科技小组用如图1所示电路测量定值电阻的阻值。（1）请用笔画线代替导线，将图中的器材连接成完整电路。要求：①滑片P向B端移动时，电流表示数变小；②连线不能交叉；（2）在连接电路时，开关应处于 ______（选填“断开”或“闭合”）状态，滑动变阻器滑片P应位于 ______（选填“A”或“B”）端；（3）闭合开关前，发现电流表指针在零刻度线右端，其原因可能是 ______（选填“A”或“B”）；A．电流表没调零B．电流表正负接线柱接反了（4）问题解决后，闭合开关，滑片P移动到某一位置时，电压表的示数为2.5V，电流表的示数如图2所示，为 ______A，则R的阻值是 ______Ω；（5）改变电阻两端电压，多次测量求平均值，分析数据，还可得出：导体电阻一定时，通过导体的电流与导体两端的电压成 ______（选填“正”或“反”）比；（6）另一小组的同学利用已知电阻R0，设计并连接了如图3所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：①闭合开关S1和S2，电压表的示数为U1；②只断开开关S2，电压表的示数为U2，此时通过Rx的电流为 ______；由此可得Rx的阻值为 ______（以上两空均用字母U1、U2、R0表示）。22．（2020 四川眉山中考）小亮做“测小灯泡电阻”的实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。(1)在图甲中请你用笔画线代替导线，将实验电路连接完整；(2)小亮连接电路时，刚接好最后一根线，就发现小灯泡发光了，产生这一现象的原因是______；(3)在改正(2)的错误后，在实验开始前应将滑动变阻器的滑片先调到甲图所示的最______端（选填“左”或“右”）。(4)小亮滑动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制了如图乙所示的U-I图象，根据图象提供的信息，小灯泡正常工作时的电阻约为______Ω；(5)完成上述实验后，小亮进一步思考，只用一只仪表结合已知最大阻值为R滑的滑动变阻器，在不超过2.5V恒定的电源电压下，不考虑温度对电阻的影响，能否测出小灯泡的阻值呢？于是他设计了两种情况的电路如图丙、丁所示。其步骤如下：A．在丙图中将滑动变阻器滑片滑到a端，记下电压表示数Ua，再滑到b端记下电压表示数Ub。B．小亮通过这两个数据和R滑可计算出灯泡电阻R灯1，其表达式为R灯1＝______；C．在丁图中将滑动变阻器滑片滑到a端，记下电流表示数Ia，再滑到b端记下电流表示数Ib。D．小亮通过这两个数据和R滑也可计算出灯泡的电阻R灯2，其表达式为R灯2＝______。四、计算题（每小题5分，共10分）23．（2020 内蒙古呼和浩特中考）如图所示是一个灯泡和一个定值电阻的I-U图像，根据图像所给信息计算：(1)如果将灯泡和定值电阻并联，接在恒定电压为6V的电源两端，求此时灯泡的电阻和定值电阻的阻值；(2)如果将灯泡和定值电阻串联，接在恒定电压为6V的电源两端，求此时灯泡两端电压以及此时灯泡的电阻。24．（2021 安徽合肥市九年级月考）如图所示，，。电源电压保持不变，若、都断开时电流表示数为0.4A，求：(1)电源电压是多少？(2)当闭合，断开时，电流表的示数是多少？(3)当闭合，断开时，电路中的总电阻是多少？ 沪科版九第十五章《探究电路》学习效果检测一、单选题（每小题3分，共30分）1．（2021 福建泉州九年级期末）一根导线的电阻为R，要使这根导线接入电路的电阻变小，可采用的方法是（ ）A．减小导线两端的电压B．增大通过导线的电流C．将导线拉长后接入电路D．将导线对折后接入电路【答案】D【解析】电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关；故AB不符合题意；将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C不符合题意；将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D符合题意。故选D。2．（2021 湖南九年级期末）A和B两根完全一样的导线，长度都是1m，阻值为和，把A剪去一半，剩下的一半阻值为，把另外一半拉长到1m，阻值为，则下列关系正确的是（ ）A． B． C． D．【答案】B【解析】A和B是两根完全一样的导线，阻值为RA和RB，则RA = RB；把A剪去一半，剩下一半的长度是原来的一半，则剩下的一半阻值，把另外一半拉长到1m，长度变为原来的长度2倍，横截面积变为原来的一半，则阻值变为原来的4倍，即，故B正确，ACD错误。故选B。3．（2021 辽宁锦州中考）如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（ ）A．电压表V示数变大B．电流表A1示数不变C．电流表A1示数与电流表A2示数的差值变小D．电压表V示数与电流表A2示数的比值变小【答案】D【解析】由电路图可知，R1和滑动变阻器R2并联，电压表V测量R2的电压，电流表A1测量总电流，电流表A2测量R2支路的电流。当滑动变阻器的滑片P向下滑动时，根据并联电路电压规律，电压表V的示数不变，故A错误；当滑动变阻器的滑片P向下滑动时，R2接入的阻值变小，则R2支路的电流变大，因为并联电路中，各支路互不影响，所以R1支路的电流不变，则总电流变大，即A1示数变大，故B错误；电流表A1示数与电流表A2示数的差值就是R1支路的电流，因为并联电路中，各支路互不影响，R1支路的电流不变，电流表A1示数与电流表 A2示数的差值不变，故C错误；电压表V示数为R2两端的电压，电流表A2示数为通过R2的电流，电压表V示数与电流表A2示数的比值，即为R2的阻值，因为滑动变阻器的滑片P向下滑动，所以R2的阻值变小，所以电压表V示数与电流表A2示数的比值变小，故D正确。故选D。4．（2021 西宁中考）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（ ）A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小【答案】D【解析】由图可知，电阻R和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由可知电路的总电流变小，电流表的示数变小。故选D。5．（2021 辽宁鞍山中考）如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法正确的是（ ）A．电流表示数变小，电压表V示数不变B．电流表A示数变大，灯泡亮度变亮C．电压表V示数与电流表示数的比值不变D．电压表V示数与电流表A和示数之差的比值不变【答案】D【解析】由电路图可知，电流表A1测流过滑动变阻器的电流，滑片P向右移动过程中，接入电路中的阻值变小，两端电压不变，故由欧姆定律可知，流过滑动变阻器的电流变大，即电流表A1的示数变大，故A错误；由电路图可知，灯泡并联在电源两端，滑片P移动过程中，灯泡两端电压不变，且灯泡电阻不变，故由可知，灯泡的功率不变，故灯泡亮度不变，电流表A测干路电流，由A中分析可知，流过滑动变阻器的电流变大，且流过小灯泡的电流不变，故可知干路电流变大，即电流表A示数变大，故B错误；由电路图可知，电压表测电源电压，故电压表V示数不变，由A中分析可知，电压表A1示数变大，故可知电压表V示数与电流表A1示数的比值变小，故C错误；由电路图可知，电流表A示数与电流表A1示数之差等于流过小灯泡的电流大小，由B中分析可知，流过小灯泡的电流不变，即电流表A示数与电流表A1示数之差不变，且电压表V示数不变，故二者比值不变，故D正确。故选D。6．（2021 辽宁阜新中考）如图，交警手拿的是检查“酒驾”的测试仪。测试仪里面的酒精气体传感器，是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，测试仪中电压表的示数也越大。下列四个电路图，符合其原理的是（ ）A．B．C．D．【答案】B【解析】酒精浓度越大，气敏电阻越小，电路的总电阻越小，此时电压表测电源电压，故电压表示数不变，故A不符合题意；此电路中电压表测定值电阻两端电压，酒精浓度越大，气敏电阻越小，由串联电路电阻分压规律可知，此时定值电阻两端电压越大，故电压表示数越大，故B符合题意；此电路中电压表测气敏电阻两端电压，酒精浓度越大，气敏电阻越小，由串联电路分压规律可知，此时气敏电阻两端电压越小，故电压表示数越小，故C不符合题意；此电路中电压表直接串联进电路，相当于测量电源电压，故酒精浓度越大，电压表示数不变，故D不符合题意。故选B。7．（2021 湖南湘潭中考）如图是小虹设计的一种“身高测量仪”，其中滑片P将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（ ）A．电压表示数越小 B．电压表示数越大C．电路中的电流越大 D．电路中的电流越小【答案】B【解析】如图，电压表测R2两端的电压，被测量者身高越高滑片越往上移，R1越小，R2的电阻越大，根据串联分压原理，它两端的电压越大；由于RI、R2之和不变，即电路的总电阻不变，电路中的电流不变，综上分析，B符合题意，ACD不符合题意。故选B。8．（2021 甘肃中考）将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（ ）A．一定小于0.6A B．一定大于2.4AC．一定大于0.6A，但小于1.2A D．一定大于1.2A，但小于2.4A【答案】B【解析】本题采用赋值法，设电源电压U=6V，甲图中， R1、R2串联，据欧姆定律可得R1+R2===10Ω再设R1=4Ω，R2=6Ω，乙图中，R1、R2并联，干路电流I′=+=+=2.5A，故ACD错误，B正确。故选B。9．（2021 广西中考）如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V，其电阻值为10ΩC．将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A【答案】C【解析】由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，由可得，乙的阻值，故B错误；将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，由图象可知此时，，由串联电路中总电压等于各分电压之和可知，它们两端的电压，故C正确；若甲和乙并联，若电压为1V，则它们两端的电压均为1V，由图象可知此时，，由并联电路中干路电流等于各支路电流之和可知，干路电流，故D错误。故选C。10．（2021 潍坊九年级期末）物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已 知的定值电阻，R1 为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节 R1 接入电路的阻值，不能测出未知电阻 Rx阻值的电路是（ ）A． B． C． D．【答案】B【解析】闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，电压表测量电源电压，示数为U；闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电压表测量待测电阻两端电压，示数为Ux，根据串联电路电压特点知，滑动变阻器两端电压为U1=U-Ux，所以此时电路电流为，待测电阻阻值为Rx=，故此电路可以得到待测电阻Rx的阻值，故A不符合题意；闭合两只开关，待测电阻与定值电阻并联，电流表测量通过定值电阻R0的电流。根据电流表示数和R0阻值，利用U=IR可以得到R0两端电压，再根据并联电路电压特点，可以得到待测电阻两端电压，但无论哪只开关闭合，都不能测量通过待测电阻Rx的电流，所以无法得到待测电阻Rx的阻值，故B符合题意；闭合两只开关，定值电阻R0被短路，只有待测电阻有电流通过，电压表测量电源电压，示数为U；闭合S1、断开S2，待测电阻与定值电阻串联，电压表测量待测电阻两端电压，示数为Ux，根据串联电路电压特点知，定值电阻两端电压为U0=U-Ux，所以此时电路电流，待测电阻阻值为，故此电路可以得到待测电阻Rx的阻值，故C不符合题意；闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，电流表示数为I，由U=IR得，电源电压为U=IRx；闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电流表示数为I串，由U=IR得，电源电压为U=I串(R1+Rx)，根据IRx =I串(R1+Rx)，得待测电阻阻值为Rx= ，故此电路可以得到待测电阻Rx的阻值，故D不符合题意。故选B。二、填空题（每空1.5分，共27分）11．（2021 江苏淮安九年级期末）如图所示，电源电压恒为6V，R1为，闭合开关后，电流表的示数为0.4A，则通过R1的电流为______A，R2的阻值为的______，干路电流为______A。【答案】0.6 15 1.0 【解析】电路为并联电路，则两电阻两端电压均等于电源电压6V，由欧姆定律可求流过R1的电流为；电流表测流过R2的电流，由欧姆定律可求R2阻值为；并联电路电流特点可求干路电流为I=I1+I2=0.6A+0.4A=1.0A12．（2021 江苏淮安九年级期末）如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，接入电路的阻值___________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把___________表改装为压力计。【答案】增大 电压 【解析】如图可知，当压力增大时，滑片P向下移动，则接入电路的阻值增大。当压力增大时，R2阻值增大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可知，滑动变阻器两端电压变大，电压表测滑动变阻器，示数变大，则为实现压力增大，电表示数增大，应把电压表改装为压力计。13．（2021 江苏镇江中考）图甲是探究电流和电压关系的实验电路，电流表和电压表量程分别为“0～0.6A”“0～3V”，定值电阻阻值为，滑动变阻器标有“ 1A”，电源电压恒为6V。根据图乙所画图像可得结论：保持导体___________一定，通过导体的电流与它两端电压成比。向左移动滑片，___________表先达到最大刻度，此时滑动变阻器接入电路的阻值为___________。【答案】电阻 电压 10 【解析】由图可知，电阻一定时，电流电压图像为过原点直线，通过导体的电流与它两端电压成比。假设电压表先达到3V，此时电流表示数为，符合假设，故电压表先达到最大刻度，电源电压6V，此时变阻器分压3V，所以变阻器电阻和定值电阻一样，为10Ω。14．（2021 黑龙江哈尔滨中考）在相距15km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测.当电压表的示数为6V时，电流表的示数为0.06A，则甲地到短路位置之间的输电线总阻值为________Ω。短路位置到甲地的距离是________m。【答案】 【解析】连接短路位置到甲地的两段输电线的电阻值，甲地到短路位置之间的输电线总长度，短路的地点离甲地的距离15．（2021 贵州中考）电阻R1、R2的阻值相等，连接在如图所示电路中。当开关S闭合时，电阻R1与R2两端的电压之比为______，电流表A1与A2的示数之比为______。【答案】1︰1 2︰1 【解析】图中两电阻并联，根据并联电路各支路两端电压相等，电阻R1与R2两端的电压之比为1︰1；图中电流表A1测干路电流，A2测通过R2的电流。因R1、R2的阻值相等，它们两端的电压也相等，则通过两电阻的电流大小也相等。设通过两个电阻的电流为I，则干路电流为2I，所以电流表A1与A2的示数之比为16．（2021 广西贵港中考）如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2=6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。当闭合开关S1、断开S2，滑片P移动到某一位置时，电流表和电压表指针的位置如图乙所示；当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最大刻度值处。则R1的阻值是______Ω，电源电压是______V。【答案】7 7.2 【解析】当闭合开关S1、断开S2，滑片P移动到某一位置时，R1与R2和滑动变阻器串联，电流表和电压表指针的位置如图乙所示，电压表测量滑动变阻器的电压，由于滑动变阻器最大的电流为1A，故此时电流表选择的小量程，为0.4A，若滑动变阻器全部接入，此时滑动变阻器的电压最大，最大为；故电压表选择的是小量程，故此时电压表的示数为2V，则滑动变阻器的电阻为；则根据串联电压规律可以列等式；当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最大刻度值处，R2被短路，只有滑动变阻器和R1接入电路，此时的电流为0.6A，则可以列等式可以整理得出，故则R1的阻值是7Ω。经整理可得，电源电压是7.2V。17．（2021 黑龙江绥化中考）如图所示，已知R1:R2=3:1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲:U乙=_________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲:I乙=_________。【答案】4：1 3：4 【解析】当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测电源电压，乙测R2电压，电压比为；当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测R2电流，乙测干路电流，电流比为18．（2021 四川内江中考）如图所示，电源电压为12V，电阻R1的阻值为10Ω，开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，电压表的示数为6V，电阻R2的阻值为___________Ω。调节滑片P，使电压表的示数从3V变为1.5V，则R3接入电路中的阻值变化了___________Ω。【答案】10 40 【解析】由图可知，电路为串联电路，电压表测R1两端电压，当滑动变阻器滑片P位于最左端时，滑动变阻器阻值为0，此时只有R1与R2串联，电压表的示数为6V，此时电路中的电流为I=，则电阻R2的阻值为R2==10Ω；当电压表示数为3V时，电路中电流为I1=，此时R2两端的电压为U2=I1R2=0.3A×10Ω=3V，R3两端电压为U3=U-U1-U2=12V-3V-3V=6V；此时R3的阻值为R3=20Ω；当电压表示数为1.5V时，电路中电流为I2=，此时R2两端的电压为U2′=I2R2=0.15A×10Ω=1.5V，R3两端电压为U3′=U-U1′-U2′=12V-1.5V-1.5V=9V，此时R3的阻值为R3′=60Ω。R3接入电路中的阻值变化量为ΔR3= R3′- R3=60Ω-20Ω=40Ω三、实验题（每空1.5分，共33分）19．（2021 重庆九年级期末）小华在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是4.5V，小灯泡的额定电压是2.5V，小灯泡两端允许加的最大电压为额定电压的1.2倍。（1）将图甲的实验电路连接完整，要求滑动变阻器能够对电流表电压表进行调节。（2）连好电路后，闭合开关，发现电流表有示数，电压表示数为0，则电路中的故障可能是：___________；（3）另外小组的一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是_______。（4）改正所有问题后，开始实验，小红观察到小灯泡开始发光时，电压表的示数是0.5V。测量小灯泡的电功率时，关于电压测量点的选择有如下四种方案，应该选用_________方案。甲：1.0V2.0V3.0V 乙：1.0V2.5V4.0V 丙：0.5V1.0V1.5V 丁：2.0V2.5V3.0V（5）完成实验后，小华将小灯泡换成定值电阻继续探究电流与电压的关系，以下实验步骤中正确且合理的顺序是___________。①立即闭合开关，开始实验②将滑片移到最右端，再闭合开关：③缓慢移动滑片，调节电压表示数依次为1.5V，2V，3V，并记下电流表示数：④缓慢移动滑片，调节电压表示数依次为3V，2V，1.5V，并记下电流表示数：⑤断开开关，分析数据，得出结论：⑥更换不同阻值的定值电阻，再次改变三次电压表示数，并记下电流表示数：A．①③⑤ B．②③⑤ C．②③⑥⑤ D．②④⑥⑤【答案】 小灯泡短路 电压表与滑动变阻器并联 丁 0.5 C 【解析】（1）滑动变阻器与灯泡串联接入电路，电流表串联在电路中测电路的电流，电压表并联在灯泡两端测灯泡的电压，变阻器按一上一下接入电路中，如下图所示（2）闭合开关，电流表有示数，说明电路是通路，电压表示数为0，说明小灯泡两端的电压为0，电路故障可能是小灯泡短路。（3）在移动滑片时，灯泡逐渐变亮（灯两端的电压增大），而电压表的示数变小，由串联电路电压特点知，此时变阻器两端电压变小，说明电压表不是接在小灯泡的两端，而是电压表与滑动变阻器并联了。（4）要探究“小灯泡发光时的亮度与电功率的关系”，需要调节变阻器的滑片改变灯泡两端的电压，取小于额定电压、等于额定电压、稍大于额定电压几个电压值，实际功率将小于额电功率、等于额电功率、大于额定功率；甲方案没有在额定电压下；乙方案4V会烧坏灯；丙方案不在额定电压下，故甲、乙、丙方案均不可取，丁方案的电压小于、等于、高于额定电压（为额定电压的1.2倍），综合分析可知，应选用丁方案。（5）要探究电流与电压的关系，小华只将小灯泡换成定值电阻继续进行实验，为保护电路，首先应将滑片移到最大值的右端，使滑动变阻器接入电路的阻值最大，再闭合开关。因电压表使用小量程，故电压表的最大示数只能是3V，为避免重复操作，移动滑片，使电压表的示数由小到大的变化；为得到普遍规律，应更换不同阻值的定值电阻，多次实验；最后分数据，得出结论。故合理的顺序是②③⑥⑤。故选C。20．（2021 四川广元中考）小敏同学根据如图甲所示电路完成“伏安法测量定值电阻”的实验。（1）根据图甲，将图乙中的实物电路连接完整。（2）连接电路后，闭合开关，发现电流表和电压表的示数都偏大，这说明小敏在实验操作上存在的问题是 ___________。（3）排除以上故障后，调节滑动变阻器，把测量的几组数据绘成如图丙所示的图像，则该电阻的阻值R=___________Ω。（4）若将图乙中的电阻R换成一个额定电压为3.8V，阻值约为10Ω的小灯泡，若要测出该小灯泡的额定功率，则原实验电路中必须改变的是__________。A．电源电压B．电压表量程C．电源电压和电压表量程【答案】 闭合开关前，没有将滑动变阻器的滑片移到阻值最大处 3 A 【解析】（1）根据图甲电压表与电阻R并联，电阻R与滑动变阻器串联，由乙图可知电源是两节干电池，则电源电压是3V；所以在乙图中用平滑的曲线把电阻R右接线柱与电压表接线柱“3”连接起来，再把电阻R的右接线柱与滑动变阻器的“A”接线柱连接起来，如图所示：（2）闭合开关，发现电流表和电压表的示数都偏大，即通过电路中电流较大，说明小敏在闭合开关前没有将滑片移到阻值最大处。（3）由丙图可知，电压与电流成正比，则电阻不变，根据欧姆定律公式可得定值电阻R阻值为；（4）将图乙中的电阻R换成一个额定电压为3.8V，阻值约为10Ω的小灯泡，要测出小灯泡的额定功率，则灯泡两端电压要达到3.8V，所以需要增加电源电压,若电压表继续并联在灯泡两端则需要将电压表改为大量程；若电压表继续选择小量程，则可将电压表并联在滑动变阻器两端，通过调节滑动变阻器，使电压表示数为电源电压和灯泡额定电压之差，这样也能测出小灯泡的额定功率。综上，原实验电路必须改变的是电源电压，电压表量程可以不用改变。所以A选项符合题意。21．（2021 湖南湘潭九年级期末）科技小组用如图1所示电路测量定值电阻的阻值。（1）请用笔画线代替导线，将图中的器材连接成完整电路。要求：①滑片P向B端移动时，电流表示数变小；②连线不能交叉；（2）在连接电路时，开关应处于 ______（选填“断开”或“闭合”）状态，滑动变阻器滑片P应位于 ______（选填“A”或“B”）端；（3）闭合开关前，发现电流表指针在零刻度线右端，其原因可能是 ______（选填“A”或“B”）；A．电流表没调零B．电流表正负接线柱接反了（4）问题解决后，闭合开关，滑片P移动到某一位置时，电压表的示数为2.5V，电流表的示数如图2所示，为 ______A，则R的阻值是 ______Ω；（5）改变电阻两端电压，多次测量求平均值，分析数据，还可得出：导体电阻一定时，通过导体的电流与导体两端的电压成 ______（选填“正”或“反”）比；（6）另一小组的同学利用已知电阻R0，设计并连接了如图3所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：①闭合开关S1和S2，电压表的示数为U1；②只断开开关S2，电压表的示数为U2，此时通过Rx的电流为 ______；由此可得Rx的阻值为 ______（以上两空均用字母U1、U2、R0表示）。【答案】 断开 B A 0.5 5 正 【解析】（1）实验中，滑动变阻器应于待测电阻串联，且采用一上一下的连接方式，根据题意，滑片P向B端移动时，电流表示数变小，滑动变阻器接入电路的阻值变大，故连接方式如图所示：。（2）为了保护电路，在连接电路时，开关应处于断开状态。为了使滑动变阻器起到保护电路的作用，滑动变阻器滑片P应位于最大阻值处的B端。（3）闭合开关前，电路处于断开状态，没有电流流经电流表，电流表的指针应该指向零刻度线处，发现电流表指针在零刻度线右端，其原因可能是电流表没调零，故B不符合题意，A符合题意。故选A。（4）问题解决后，闭合开关，滑片P移动到某一位置时，电压表的示数为2.5V，电流表的示数如图2所示，电流表选择的是小量程的0~0.6A，分度值为0.02A，电流表的示数为0.5A。R的阻值为；（5）根据实验数据可看出，电阻一定时，电压增大，电流增大，且比值不变。所以可以得出：导体电阻一定时，通过导体的电流与导体两端的电压成正比。（6）闭合开关S1和S2，电压表的示数为U1，即电源的电压为U1；只断开开关S2，电压表的示数为U2，此时R0两端电压为U1-U2，通过两电阻的电流相等，所以，通过Rx的电流为 。由此可得Rx的阻值为22．（2020 四川眉山中考）小亮做“测小灯泡电阻”的实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。(1)在图甲中请你用笔画线代替导线，将实验电路连接完整；(2)小亮连接电路时，刚接好最后一根线，就发现小灯泡发光了，产生这一现象的原因是______；(3)在改正(2)的错误后，在实验开始前应将滑动变阻器的滑片先调到甲图所示的最______端（选填“左”或“右”）。(4)小亮滑动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制了如图乙所示的U-I图象，根据图象提供的信息，小灯泡正常工作时的电阻约为______Ω；(5)完成上述实验后，小亮进一步思考，只用一只仪表结合已知最大阻值为R滑的滑动变阻器，在不超过2.5V恒定的电源电压下，不考虑温度对电阻的影响，能否测出小灯泡的阻值呢？于是他设计了两种情况的电路如图丙、丁所示。其步骤如下：A．在丙图中将滑动变阻器滑片滑到a端，记下电压表示数Ua，再滑到b端记下电压表示数Ub。B．小亮通过这两个数据和R滑可计算出灯泡电阻R灯1，其表达式为R灯1＝______；C．在丁图中将滑动变阻器滑片滑到a端，记下电流表示数Ia，再滑到b端记下电流表示数Ib。D．小亮通过这两个数据和R滑也可计算出灯泡的电阻R灯2，其表达式为R灯2＝______。【答案】 连接电路时，开关没有断开 左 12.5 【解析】(1)灯泡的额定电压为2.5V，故电压表选用小量程与灯泡并联，如下图所示：(2)小亮连接电路时，刚接好最后一根线，就发现小灯泡发光了，可能是连接电路时，开关没有断开。(3)在改正(2)的错误后，在实验开始前应将滑动变阻器的滑片先调到阻值最大处，即甲图所示的最左端。(4)根据U﹣I图象可知，灯在额定电压下的电流为0.2A，由欧姆定律可得，小灯泡正常工作时的电阻R灯＝＝12.5Ω；(5)在丙图中将滑动变阻器滑片滑到a端，电路为灯泡的简单电路，电压表测电源电压，则电源电压为Ua；再滑到b端，灯泡与变阻器的最大阻值串联，电压表测灯两端的电压，即此时灯泡的电压为Ub，由串联电路电压的规律，变阻器的电压为U滑＝Ua﹣Ub，由串联电路中各处的电流相等和欧姆定律可得，R灯1＝滑片滑到a端时，为灯泡的简单电路，由欧姆定律可得电源电压U＝IaR灯2①再滑到b端时，灯与变阻器的最大电阻串联，由欧姆定律和串联电路的规律，电源电压为U＝Ib×(R滑+R灯2)②由①②解得R灯2＝四、计算题（每小题5分，共10分）23．（2020 内蒙古呼和浩特中考）如图所示是一个灯泡和一个定值电阻的I-U图像，根据图像所给信息计算：(1)如果将灯泡和定值电阻并联，接在恒定电压为6V的电源两端，求此时灯泡的电阻和定值电阻的阻值；(2)如果将灯泡和定值电阻串联，接在恒定电压为6V的电源两端，求此时灯泡两端电压以及此时灯泡的电阻。【答案】(1)，；(2)，【解析】(1)因为并联电路各支路电压相等且等于电源电压，所以如果将灯泡和定值电阻并联在的电源两端小灯泡和定值电阻两端的电压都为，由图像可知，当小灯泡两端电压时通过小灯泡的电流为，由可得，小灯泡的阻值，由图像可知，当定值电阻两端电压时通过的电流为，由可得，定值电阻的阻值(2)如果将灯泡和定值电阻串联，接在恒定电压为的电源两端，根据串联电路电压和电流的规律知，当电流为时，小灯泡两端的电压与定值电阻两端的电压和为，即此时灯泡的电阻为24．（2021 安徽合肥市九年级月考）如图所示，，。电源电压保持不变，若、都断开时电流表示数为0.4A，求：(1)电源电压是多少？(2)当闭合，断开时，电流表的示数是多少？(3)当闭合，断开时，电路中的总电阻是多少？【答案】(1)12V；(2)0.6A；(3) 【解析】解：(1) 若、都断开时，R1、R3串联，由串联分压可知电源电压为(2) 当闭合，断开时为R3的简单电路，电流表的示数是(3) 当闭合，断开时，电路为R2、R3并联后再与R1串联的电路电路中的总电阻
沪科版九第十五章《探究电路》学习效果检测一、单选题（每小题3分，共30分）1．（2021 福建泉州九年级期末）一根导线的电阻为R，要使这根导线接入电路的电阻变小，可采用的方法是（ ）A．减小导线两端的电压B．增大通过导线的电流C．将导线拉长后接入电路D．将导线对折后接入电路2．（2021 湖南九年级期末）A和B两根完全一样的导线，长度都是1m，阻值为和，把A剪去一半，剩下的一半阻值为，把另外一半拉长到1m，阻值为，则下列关系正确的是（ ）A． B． C． D．3．（2021 辽宁锦州中考）如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（ ）A．电压表V示数变大B．电流表A1示数不变C．电流表A1示数与电流表A2示数的差值变小D．电压表V示数与电流表A2示数的比值变小4．（2021 西宁中考）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（ ）A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小5．（2021 辽宁鞍山中考）如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法正确的是（ ）A．电流表示数变小，电压表V示数不变B．电流表A示数变大，灯泡亮度变亮C．电压表V示数与电流表示数的比值不变D．电压表V示数与电流表A和示数之差的比值不变6．（2021 辽宁阜新中考）如图，交警手拿的是检查“酒驾”的测试仪。测试仪里面的酒精气体传感器，是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，测试仪中电压表的示数也越大。下列四个电路图，符合其原理的是（ ）A．B．C．D．7．（2021 湖南湘潭中考）如图是小虹设计的一种“身高测量仪”，其中滑片P将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（ ）A．电压表示数越小 B．电压表示数越大C．电路中的电流越大 D．电路中的电流越小8．（2021 甘肃中考）将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（ ）A．一定小于0.6A B．一定大于2.4AC．一定大于0.6A，但小于1.2A D．一定大于1.2A，但小于2.4A9．（2021 广西中考）如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V，其电阻值为10ΩC．将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A10．（2021 潍坊九年级期末）物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已 知的定值电阻，R1 为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节 R1 接入电路的阻值，不能测出未知电阻 Rx阻值的电路是（ ）A． B． C． D．二、填空题（每空1.5分，共27分）11．（2021 江苏淮安九年级期末）如图所示，电源电压恒为6V，R1为，闭合开关后，电流表的示数为0.4A，则通过R1的电流为______A，R2的阻值为的______，干路电流为______A。12．（2021 江苏淮安九年级期末）如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，接入电路的阻值___________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把___________表改装为压力计。13．（2021 江苏镇江中考）图甲是探究电流和电压关系的实验电路，电流表和电压表量程分别为“0～0.6A”“0～3V”，定值电阻阻值为，滑动变阻器标有“ 1A”，电源电压恒为6V。根据图乙所画图像可得结论：保持导体___________一定，通过导体的电流与它两端电压成比。向左移动滑片，___________表先达到最大刻度，此时滑动变阻器接入电路的阻值为___________。14．（2021 黑龙江哈尔滨中考）在相距15km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测.当电压表的示数为6V时，电流表的示数为0.06A，则甲地到短路位置之间的输电线总阻值为________Ω。短路位置到甲地的距离是________m。15．（2021 贵州中考）电阻R1、R2的阻值相等，连接在如图所示电路中。当开关S闭合时，电阻R1与R2两端的电压之比为______，电流表A1与A2的示数之比为______。16．（2021 广西贵港中考）如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2=6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。当闭合开关S1、断开S2，滑片P移动到某一位置时，电流表和电压表指针的位置如图乙所示；当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最大刻度值处。则R1的阻值是______Ω，电源电压是______V。17．（2021 黑龙江绥化中考）如图所示，已知R1:R2=3:1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲:U乙=_________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲:I乙=_________。18．（2021 四川内江中考）如图所示，电源电压为12V，电阻R1的阻值为10Ω，开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，电压表的示数为6V，电阻R2的阻值为___________Ω。调节滑片P，使电压表的示数从3V变为1.5V，则R3接入电路中的阻值变化了___________Ω。三、实验题（每空1.5分，共33分）19．（2021 重庆九年级期末）小华在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是4.5V，小灯泡的额定电压是2.5V，小灯泡两端允许加的最大电压为额定电压的1.2倍。（1）将图甲的实验电路连接完整，要求滑动变阻器能够对电流表电压表进行调节。（2）连好电路后，闭合开关，发现电流表有示数，电压表示数为0，则电路中的故障可能是：___________；（3）另外小组的一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是_______。（4）改正所有问题后，开始实验，小红观察到小灯泡开始发光时，电压表的示数是0.5V。测量小灯泡的电功率时，关于电压测量点的选择有如下四种方案，应该选用_________方案。甲：1.0V2.0V3.0V 乙：1.0V2.5V4.0V 丙：0.5V1.0V1.5V 丁：2.0V2.5V3.0V（5）完成实验后，小华将小灯泡换成定值电阻继续探究电流与电压的关系，以下实验步骤中正确且合理的顺序是___________。①立即闭合开关，开始实验②将滑片移到最右端，再闭合开关：③缓慢移动滑片，调节电压表示数依次为1.5V，2V，3V，并记下电流表示数：④缓慢移动滑片，调节电压表示数依次为3V，2V，1.5V，并记下电流表示数：⑤断开开关，分析数据，得出结论：⑥更换不同阻值的定值电阻，再次改变三次电压表示数，并记下电流表示数：A．①③⑤ B．②③⑤ C．②③⑥⑤ D．②④⑥⑤20．（2021 四川广元中考）小敏同学根据如图甲所示电路完成“伏安法测量定值电阻”的实验。（1）根据图甲，将图乙中的实物电路连接完整。（2）连接电路后，闭合开关，发现电流表和电压表的示数都偏大，这说明小敏在实验操作上存在的问题是 ___________。（3）排除以上故障后，调节滑动变阻器，把测量的几组数据绘成如图丙所示的图像，则该电阻的阻值R=___________Ω。（4）若将图乙中的电阻R换成一个额定电压为3.8V，阻值约为10Ω的小灯泡，若要测出该小灯泡的额定功率，则原实验电路中必须改变的是__________。A．电源电压B．电压表量程C．电源电压和电压表量程21．（2021 湖南湘潭九年级期末）科技小组用如图1所示电路测量定值电阻的阻值。（1）请用笔画线代替导线，将图中的器材连接成完整电路。要求：①滑片P向B端移动时，电流表示数变小；②连线不能交叉；（2）在连接电路时，开关应处于 ______（选填“断开”或“闭合”）状态，滑动变阻器滑片P应位于 ______（选填“A”或“B”）端；（3）闭合开关前，发现电流表指针在零刻度线右端，其原因可能是 ______（选填“A”或“B”）；A．电流表没调零B．电流表正负接线柱接反了（4）问题解决后，闭合开关，滑片P移动到某一位置时，电压表的示数为2.5V，电流表的示数如图2所示，为 ______A，则R的阻值是 ______Ω；（5）改变电阻两端电压，多次测量求平均值，分析数据，还可得出：导体电阻一定时，通过导体的电流与导体两端的电压成 ______（选填“正”或“反”）比；（6）另一小组的同学利用已知电阻R0，设计并连接了如图3所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：①闭合开关S1和S2，电压表的示数为U1；②只断开开关S2，电压表的示数为U2，此时通过Rx的电流为 ______；由此可得Rx的阻值为 ______（以上两空均用字母U1、U2、R0表示）。22．（2020 四川眉山中考）小亮做“测小灯泡电阻”的实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。(1)在图甲中请你用笔画线代替导线，将实验电路连接完整；(2)小亮连接电路时，刚接好最后一根线，就发现小灯泡发光了，产生这一现象的原因是______；(3)在改正(2)的错误后，在实验开始前应将滑动变阻器的滑片先调到甲图所示的最______端（选填“左”或“右”）。(4)小亮滑动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制了如图乙所示的U-I图象，根据图象提供的信息，小灯泡正常工作时的电阻约为______Ω；(5)完成上述实验后，小亮进一步思考，只用一只仪表结合已知最大阻值为R滑的滑动变阻器，在不超过2.5V恒定的电源电压下，不考虑温度对电阻的影响，能否测出小灯泡的阻值呢？于是他设计了两种情况的电路如图丙、丁所示。其步骤如下：A．在丙图中将滑动变阻器滑片滑到a端，记下电压表示数Ua，再滑到b端记下电压表示数Ub。B．小亮通过这两个数据和R滑可计算出灯泡电阻R灯1，其表达式为R灯1＝______；C．在丁图中将滑动变阻器滑片滑到a端，记下电流表示数Ia，再滑到b端记下电流表示数Ib。D．小亮通过这两个数据和R滑也可计算出灯泡的电阻R灯2，其表达式为R灯2＝______。四、计算题（每小题5分，共10分）23．（2020 内蒙古呼和浩特中考）如图所示是一个灯泡和一个定值电阻的I-U图像，根据图像所给信息计算：(1)如果将灯泡和定值电阻并联，接在恒定电压为6V的电源两端，求此时灯泡的电阻和定值电阻的阻值；(2)如果将灯泡和定值电阻串联，接在恒定电压为6V的电源两端，求此时灯泡两端电压以及此时灯泡的电阻。24．（2021 安徽合肥市九年级月考）如图所示，，。电源电压保持不变，若、都断开时电流表示数为0.4A，求：(1)电源电压是多少？(2)当闭合，断开时，电流表的示数是多少？(3)当闭合，断开时，电路中的总电阻是多少？ 沪科版九第十五章《探究电路》学习效果检测一、单选题（每小题3分，共30分）1．（2021 福建泉州九年级期末）一根导线的电阻为R，要使这根导线接入电路的电阻变小，可采用的方法是（ ）A．减小导线两端的电压B．增大通过导线的电流C．将导线拉长后接入电路D．将导线对折后接入电路【答案】D【解析】电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关；故AB不符合题意；将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C不符合题意；将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D符合题意。故选D。2．（2021 湖南九年级期末）A和B两根完全一样的导线，长度都是1m，阻值为和，把A剪去一半，剩下的一半阻值为，把另外一半拉长到1m，阻值为，则下列关系正确的是（ ）A． B． C． D．【答案】B【解析】A和B是两根完全一样的导线，阻值为RA和RB，则RA = RB；把A剪去一半，剩下一半的长度是原来的一半，则剩下的一半阻值，把另外一半拉长到1m，长度变为原来的长度2倍，横截面积变为原来的一半，则阻值变为原来的4倍，即，故B正确，ACD错误。故选B。3．（2021 辽宁锦州中考）如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（ ）A．电压表V示数变大B．电流表A1示数不变C．电流表A1示数与电流表A2示数的差值变小D．电压表V示数与电流表A2示数的比值变小【答案】D【解析】由电路图可知，R1和滑动变阻器R2并联，电压表V测量R2的电压，电流表A1测量总电流，电流表A2测量R2支路的电流。当滑动变阻器的滑片P向下滑动时，根据并联电路电压规律，电压表V的示数不变，故A错误；当滑动变阻器的滑片P向下滑动时，R2接入的阻值变小，则R2支路的电流变大，因为并联电路中，各支路互不影响，所以R1支路的电流不变，则总电流变大，即A1示数变大，故B错误；电流表A1示数与电流表A2示数的差值就是R1支路的电流，因为并联电路中，各支路互不影响，R1支路的电流不变，电流表A1示数与电流表 A2示数的差值不变，故C错误；电压表V示数为R2两端的电压，电流表A2示数为通过R2的电流，电压表V示数与电流表A2示数的比值，即为R2的阻值，因为滑动变阻器的滑片P向下滑动，所以R2的阻值变小，所以电压表V示数与电流表A2示数的比值变小，故D正确。故选D。4．（2021 西宁中考）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（ ）A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小【答案】D【解析】由图可知，电阻R和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由可知电路的总电流变小，电流表的示数变小。故选D。5．（2021 辽宁鞍山中考）如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法正确的是（ ）A．电流表示数变小，电压表V示数不变B．电流表A示数变大，灯泡亮度变亮C．电压表V示数与电流表示数的比值不变D．电压表V示数与电流表A和示数之差的比值不变【答案】D【解析】由电路图可知，电流表A1测流过滑动变阻器的电流，滑片P向右移动过程中，接入电路中的阻值变小，两端电压不变，故由欧姆定律可知，流过滑动变阻器的电流变大，即电流表A1的示数变大，故A错误；由电路图可知，灯泡并联在电源两端，滑片P移动过程中，灯泡两端电压不变，且灯泡电阻不变，故由可知，灯泡的功率不变，故灯泡亮度不变，电流表A测干路电流，由A中分析可知，流过滑动变阻器的电流变大，且流过小灯泡的电流不变，故可知干路电流变大，即电流表A示数变大，故B错误；由电路图可知，电压表测电源电压，故电压表V示数不变，由A中分析可知，电压表A1示数变大，故可知电压表V示数与电流表A1示数的比值变小，故C错误；由电路图可知，电流表A示数与电流表A1示数之差等于流过小灯泡的电流大小，由B中分析可知，流过小灯泡的电流不变，即电流表A示数与电流表A1示数之差不变，且电压表V示数不变，故二者比值不变，故D正确。故选D。6．（2021 辽宁阜新中考）如图，交警手拿的是检查“酒驾”的测试仪。测试仪里面的酒精气体传感器，是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，测试仪中电压表的示数也越大。下列四个电路图，符合其原理的是（ ）A．B．C．D．【答案】B【解析】酒精浓度越大，气敏电阻越小，电路的总电阻越小，此时电压表测电源电压，故电压表示数不变，故A不符合题意；此电路中电压表测定值电阻两端电压，酒精浓度越大，气敏电阻越小，由串联电路电阻分压规律可知，此时定值电阻两端电压越大，故电压表示数越大，故B符合题意；此电路中电压表测气敏电阻两端电压，酒精浓度越大，气敏电阻越小，由串联电路分压规律可知，此时气敏电阻两端电压越小，故电压表示数越小，故C不符合题意；此电路中电压表直接串联进电路，相当于测量电源电压，故酒精浓度越大，电压表示数不变，故D不符合题意。故选B。7．（2021 湖南湘潭中考）如图是小虹设计的一种“身高测量仪”，其中滑片P将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（ ）A．电压表示数越小 B．电压表示数越大C．电路中的电流越大 D．电路中的电流越小【答案】B【解析】如图，电压表测R2两端的电压，被测量者身高越高滑片越往上移，R1越小，R2的电阻越大，根据串联分压原理，它两端的电压越大；由于RI、R2之和不变，即电路的总电阻不变，电路中的电流不变，综上分析，B符合题意，ACD不符合题意。故选B。8．（2021 甘肃中考）将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（ ）A．一定小于0.6A B．一定大于2.4AC．一定大于0.6A，但小于1.2A D．一定大于1.2A，但小于2.4A【答案】B【解析】本题采用赋值法，设电源电压U=6V，甲图中， R1、R2串联，据欧姆定律可得R1+R2===10Ω再设R1=4Ω，R2=6Ω，乙图中，R1、R2并联，干路电流I′=+=+=2.5A，故ACD错误，B正确。故选B。9．（2021 广西中考）如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V，其电阻值为10ΩC．将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A【答案】C【解析】由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，由可得，乙的阻值，故B错误；将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，由图象可知此时，，由串联电路中总电压等于各分电压之和可知，它们两端的电压，故C正确；若甲和乙并联，若电压为1V，则它们两端的电压均为1V，由图象可知此时，，由并联电路中干路电流等于各支路电流之和可知，干路电流，故D错误。故选C。10．（2021 潍坊九年级期末）物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已 知的定值电阻，R1 为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节 R1 接入电路的阻值，不能测出未知电阻 Rx阻值的电路是（ ）A． B． C． D．【答案】B【解析】闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，电压表测量电源电压，示数为U；闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电压表测量待测电阻两端电压，示数为Ux，根据串联电路电压特点知，滑动变阻器两端电压为U1=U-Ux，所以此时电路电流为，待测电阻阻值为Rx=，故此电路可以得到待测电阻Rx的阻值，故A不符合题意；闭合两只开关，待测电阻与定值电阻并联，电流表测量通过定值电阻R0的电流。根据电流表示数和R0阻值，利用U=IR可以得到R0两端电压，再根据并联电路电压特点，可以得到待测电阻两端电压，但无论哪只开关闭合，都不能测量通过待测电阻Rx的电流，所以无法得到待测电阻Rx的阻值，故B符合题意；闭合两只开关，定值电阻R0被短路，只有待测电阻有电流通过，电压表测量电源电压，示数为U；闭合S1、断开S2，待测电阻与定值电阻串联，电压表测量待测电阻两端电压，示数为Ux，根据串联电路电压特点知，定值电阻两端电压为U0=U-Ux，所以此时电路电流，待测电阻阻值为，故此电路可以得到待测电阻Rx的阻值，故C不符合题意；闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，电流表示数为I，由U=IR得，电源电压为U=IRx；闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电流表示数为I串，由U=IR得，电源电压为U=I串(R1+Rx)，根据IRx =I串(R1+Rx)，得待测电阻阻值为Rx= ，故此电路可以得到待测电阻Rx的阻值，故D不符合题意。故选B。二、填空题（每空1.5分，共27分）11．（2021 江苏淮安九年级期末）如图所示，电源电压恒为6V，R1为，闭合开关后，电流表的示数为0.4A，则通过R1的电流为______A，R2的阻值为的______，干路电流为______A。【答案】0.6 15 1.0 【解析】电路为并联电路，则两电阻两端电压均等于电源电压6V，由欧姆定律可求流过R1的电流为；电流表测流过R2的电流，由欧姆定律可求R2阻值为；并联电路电流特点可求干路电流为I=I1+I2=0.6A+0.4A=1.0A12．（2021 江苏淮安九年级期末）如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，接入电路的阻值___________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把___________表改装为压力计。【答案】增大 电压 【解析】如图可知，当压力增大时，滑片P向下移动，则接入电路的阻值增大。当压力增大时，R2阻值增大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可知，滑动变阻器两端电压变大，电压表测滑动变阻器，示数变大，则为实现压力增大，电表示数增大，应把电压表改装为压力计。13．（2021 江苏镇江中考）图甲是探究电流和电压关系的实验电路，电流表和电压表量程分别为“0～0.6A”“0～3V”，定值电阻阻值为，滑动变阻器标有“ 1A”，电源电压恒为6V。根据图乙所画图像可得结论：保持导体___________一定，通过导体的电流与它两端电压成比。向左移动滑片，___________表先达到最大刻度，此时滑动变阻器接入电路的阻值为___________。【答案】电阻 电压 10 【解析】由图可知，电阻一定时，电流电压图像为过原点直线，通过导体的电流与它两端电压成比。假设电压表先达到3V，此时电流表示数为，符合假设，故电压表先达到最大刻度，电源电压6V，此时变阻器分压3V，所以变阻器电阻和定值电阻一样，为10Ω。14．（2021 黑龙江哈尔滨中考）在相距15km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测.当电压表的示数为6V时，电流表的示数为0.06A，则甲地到短路位置之间的输电线总阻值为________Ω。短路位置到甲地的距离是________m。【答案】 【解析】连接短路位置到甲地的两段输电线的电阻值，甲地到短路位置之间的输电线总长度，短路的地点离甲地的距离15．（2021 贵州中考）电阻R1、R2的阻值相等，连接在如图所示电路中。当开关S闭合时，电阻R1与R2两端的电压之比为______，电流表A1与A2的示数之比为______。【答案】1︰1 2︰1 【解析】图中两电阻并联，根据并联电路各支路两端电压相等，电阻R1与R2两端的电压之比为1︰1；图中电流表A1测干路电流，A2测通过R2的电流。因R1、R2的阻值相等，它们两端的电压也相等，则通过两电阻的电流大小也相等。设通过两个电阻的电流为I，则干路电流为2I，所以电流表A1与A2的示数之比为16．（2021 广西贵港中考）如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2=6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。当闭合开关S1、断开S2，滑片P移动到某一位置时，电流表和电压表指针的位置如图乙所示；当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最大刻度值处。则R1的阻值是______Ω，电源电压是______V。【答案】7 7.2 【解析】当闭合开关S1、断开S2，滑片P移动到某一位置时，R1与R2和滑动变阻器串联，电流表和电压表指针的位置如图乙所示，电压表测量滑动变阻器的电压，由于滑动变阻器最大的电流为1A，故此时电流表选择的小量程，为0.4A，若滑动变阻器全部接入，此时滑动变阻器的电压最大，最大为；故电压表选择的是小量程，故此时电压表的示数为2V，则滑动变阻器的电阻为；则根据串联电压规律可以列等式；当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最大刻度值处，R2被短路，只有滑动变阻器和R1接入电路，此时的电流为0.6A，则可以列等式可以整理得出，故则R1的阻值是7Ω。经整理可得，电源电压是7.2V。17．（2021 黑龙江绥化中考）如图所示，已知R1:R2=3:1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲:U乙=_________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲:I乙=_________。【答案】4：1 3：4 【解析】当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测电源电压，乙测R2电压，电压比为；当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测R2电流，乙测干路电流，电流比为18．（2021 四川内江中考）如图所示，电源电压为12V，电阻R1的阻值为10Ω，开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，电压表的示数为6V，电阻R2的阻值为___________Ω。调节滑片P，使电压表的示数从3V变为1.5V，则R3接入电路中的阻值变化了___________Ω。【答案】10 40 【解析】由图可知，电路为串联电路，电压表测R1两端电压，当滑动变阻器滑片P位于最左端时，滑动变阻器阻值为0，此时只有R1与R2串联，电压表的示数为6V，此时电路中的电流为I=，则电阻R2的阻值为R2==10Ω；当电压表示数为3V时，电路中电流为I1=，此时R2两端的电压为U2=I1R2=0.3A×10Ω=3V，R3两端电压为U3=U-U1-U2=12V-3V-3V=6V；此时R3的阻值为R3=20Ω；当电压表示数为1.5V时，电路中电流为I2=，此时R2两端的电压为U2′=I2R2=0.15A×10Ω=1.5V，R3两端电压为U3′=U-U1′-U2′=12V-1.5V-1.5V=9V，此时R3的阻值为R3′=60Ω。R3接入电路中的阻值变化量为ΔR3= R3′- R3=60Ω-20Ω=40Ω三、实验题（每空1.5分，共33分）19．（2021 重庆九年级期末）小华在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是4.5V，小灯泡的额定电压是2.5V，小灯泡两端允许加的最大电压为额定电压的1.2倍。（1）将图甲的实验电路连接完整，要求滑动变阻器能够对电流表电压表进行调节。（2）连好电路后，闭合开关，发现电流表有示数，电压表示数为0，则电路中的故障可能是：___________；（3）另外小组的一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是_______。（4）改正所有问题后，开始实验，小红观察到小灯泡开始发光时，电压表的示数是0.5V。测量小灯泡的电功率时，关于电压测量点的选择有如下四种方案，应该选用_________方案。甲：1.0V2.0V3.0V 乙：1.0V2.5V4.0V 丙：0.5V1.0V1.5V 丁：2.0V2.5V3.0V（5）完成实验后，小华将小灯泡换成定值电阻继续探究电流与电压的关系，以下实验步骤中正确且合理的顺序是___________。①立即闭合开关，开始实验②将滑片移到最右端，再闭合开关：③缓慢移动滑片，调节电压表示数依次为1.5V，2V，3V，并记下电流表示数：④缓慢移动滑片，调节电压表示数依次为3V，2V，1.5V，并记下电流表示数：⑤断开开关，分析数据，得出结论：⑥更换不同阻值的定值电阻，再次改变三次电压表示数，并记下电流表示数：A．①③⑤ B．②③⑤ C．②③⑥⑤ D．②④⑥⑤【答案】 小灯泡短路 电压表与滑动变阻器并联 丁 0.5 C 【解析】（1）滑动变阻器与灯泡串联接入电路，电流表串联在电路中测电路的电流，电压表并联在灯泡两端测灯泡的电压，变阻器按一上一下接入电路中，如下图所示（2）闭合开关，电流表有示数，说明电路是通路，电压表示数为0，说明小灯泡两端的电压为0，电路故障可能是小灯泡短路。（3）在移动滑片时，灯泡逐渐变亮（灯两端的电压增大），而电压表的示数变小，由串联电路电压特点知，此时变阻器两端电压变小，说明电压表不是接在小灯泡的两端，而是电压表与滑动变阻器并联了。（4）要探究“小灯泡发光时的亮度与电功率的关系”，需要调节变阻器的滑片改变灯泡两端的电压，取小于额定电压、等于额定电压、稍大于额定电压几个电压值，实际功率将小于额电功率、等于额电功率、大于额定功率；甲方案没有在额定电压下；乙方案4V会烧坏灯；丙方案不在额定电压下，故甲、乙、丙方案均不可取，丁方案的电压小于、等于、高于额定电压（为额定电压的1.2倍），综合分析可知，应选用丁方案。（5）要探究电流与电压的关系，小华只将小灯泡换成定值电阻继续进行实验，为保护电路，首先应将滑片移到最大值的右端，使滑动变阻器接入电路的阻值最大，再闭合开关。因电压表使用小量程，故电压表的最大示数只能是3V，为避免重复操作，移动滑片，使电压表的示数由小到大的变化；为得到普遍规律，应更换不同阻值的定值电阻，多次实验；最后分数据，得出结论。故合理的顺序是②③⑥⑤。故选C。20．（2021 四川广元中考）小敏同学根据如图甲所示电路完成“伏安法测量定值电阻”的实验。（1）根据图甲，将图乙中的实物电路连接完整。（2）连接电路后，闭合开关，发现电流表和电压表的示数都偏大，这说明小敏在实验操作上存在的问题是 ___________。（3）排除以上故障后，调节滑动变阻器，把测量的几组数据绘成如图丙所示的图像，则该电阻的阻值R=___________Ω。（4）若将图乙中的电阻R换成一个额定电压为3.8V，阻值约为10Ω的小灯泡，若要测出该小灯泡的额定功率，则原实验电路中必须改变的是__________。A．电源电压B．电压表量程C．电源电压和电压表量程【答案】 闭合开关前，没有将滑动变阻器的滑片移到阻值最大处 3 A 【解析】（1）根据图甲电压表与电阻R并联，电阻R与滑动变阻器串联，由乙图可知电源是两节干电池，则电源电压是3V；所以在乙图中用平滑的曲线把电阻R右接线柱与电压表接线柱“3”连接起来，再把电阻R的右接线柱与滑动变阻器的“A”接线柱连接起来，如图所示：（2）闭合开关，发现电流表和电压表的示数都偏大，即通过电路中电流较大，说明小敏在闭合开关前没有将滑片移到阻值最大处。（3）由丙图可知，电压与电流成正比，则电阻不变，根据欧姆定律公式可得定值电阻R阻值为；（4）将图乙中的电阻R换成一个额定电压为3.8V，阻值约为10Ω的小灯泡，要测出小灯泡的额定功率，则灯泡两端电压要达到3.8V，所以需要增加电源电压,若电压表继续并联在灯泡两端则需要将电压表改为大量程；若电压表继续选择小量程，则可将电压表并联在滑动变阻器两端，通过调节滑动变阻器，使电压表示数为电源电压和灯泡额定电压之差，这样也能测出小灯泡的额定功率。综上，原实验电路必须改变的是电源电压，电压表量程可以不用改变。所以A选项符合题意。21．（2021 湖南湘潭九年级期末）科技小组用如图1所示电路测量定值电阻的阻值。（1）请用笔画线代替导线，将图中的器材连接成完整电路。要求：①滑片P向B端移动时，电流表示数变小；②连线不能交叉；（2）在连接电路时，开关应处于 ______（选填“断开”或“闭合”）状态，滑动变阻器滑片P应位于 ______（选填“A”或“B”）端；（3）闭合开关前，发现电流表指针在零刻度线右端，其原因可能是 ______（选填“A”或“B”）；A．电流表没调零B．电流表正负接线柱接反了（4）问题解决后，闭合开关，滑片P移动到某一位置时，电压表的示数为2.5V，电流表的示数如图2所示，为 ______A，则R的阻值是 ______Ω；（5）改变电阻两端电压，多次测量求平均值，分析数据，还可得出：导体电阻一定时，通过导体的电流与导体两端的电压成 ______（选填“正”或“反”）比；（6）另一小组的同学利用已知电阻R0，设计并连接了如图3所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：①闭合开关S1和S2，电压表的示数为U1；②只断开开关S2，电压表的示数为U2，此时通过Rx的电流为 ______；由此可得Rx的阻值为 ______（以上两空均用字母U1、U2、R0表示）。【答案】 断开 B A 0.5 5 正 【解析】（1）实验中，滑动变阻器应于待测电阻串联，且采用一上一下的连接方式，根据题意，滑片P向B端移动时，电流表示数变小，滑动变阻器接入电路的阻值变大，故连接方式如图所示：。（2）为了保护电路，在连接电路时，开关应处于断开状态。为了使滑动变阻器起到保护电路的作用，滑动变阻器滑片P应位于最大阻值处的B端。（3）闭合开关前，电路处于断开状态，没有电流流经电流表，电流表的指针应该指向零刻度线处，发现电流表指针在零刻度线右端，其原因可能是电流表没调零，故B不符合题意，A符合题意。故选A。（4）问题解决后，闭合开关，滑片P移动到某一位置时，电压表的示数为2.5V，电流表的示数如图2所示，电流表选择的是小量程的0~0.6A，分度值为0.02A，电流表的示数为0.5A。R的阻值为；（5）根据实验数据可看出，电阻一定时，电压增大，电流增大，且比值不变。所以可以得出：导体电阻一定时，通过导体的电流与导体两端的电压成正比。（6）闭合开关S1和S2，电压表的示数为U1，即电源的电压为U1；只断开开关S2，电压表的示数为U2，此时R0两端电压为U1-U2，通过两电阻的电流相等，所以，通过Rx的电流为 。由此可得Rx的阻值为22．（2020 四川眉山中考）小亮做“测小灯泡电阻”的实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。(1)在图甲中请你用笔画线代替导线，将实验电路连接完整；(2)小亮连接电路时，刚接好最后一根线，就发现小灯泡发光了，产生这一现象的原因是______；(3)在改正(2)的错误后，在实验开始前应将滑动变阻器的滑片先调到甲图所示的最______端（选填“左”或“右”）。(4)小亮滑动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制了如图乙所示的U-I图象，根据图象提供的信息，小灯泡正常工作时的电阻约为______Ω；(5)完成上述实验后，小亮进一步思考，只用一只仪表结合已知最大阻值为R滑的滑动变阻器，在不超过2.5V恒定的电源电压下，不考虑温度对电阻的影响，能否测出小灯泡的阻值呢？于是他设计了两种情况的电路如图丙、丁所示。其步骤如下：A．在丙图中将滑动变阻器滑片滑到a端，记下电压表示数Ua，再滑到b端记下电压表示数Ub。B．小亮通过这两个数据和R滑可计算出灯泡电阻R灯1，其表达式为R灯1＝______；C．在丁图中将滑动变阻器滑片滑到a端，记下电流表示数Ia，再滑到b端记下电流表示数Ib。D．小亮通过这两个数据和R滑也可计算出灯泡的电阻R灯2，其表达式为R灯2＝______。【答案】 连接电路时，开关没有断开 左 12.5 【解析】(1)灯泡的额定电压为2.5V，故电压表选用小量程与灯泡并联，如下图所示：(2)小亮连接电路时，刚接好最后一根线，就发现小灯泡发光了，可能是连接电路时，开关没有断开。(3)在改正(2)的错误后，在实验开始前应将滑动变阻器的滑片先调到阻值最大处，即甲图所示的最左端。(4)根据U﹣I图象可知，灯在额定电压下的电流为0.2A，由欧姆定律可得，小灯泡正常工作时的电阻R灯＝＝12.5Ω；(5)在丙图中将滑动变阻器滑片滑到a端，电路为灯泡的简单电路，电压表测电源电压，则电源电压为Ua；再滑到b端，灯泡与变阻器的最大阻值串联，电压表测灯两端的电压，即此时灯泡的电压为Ub，由串联电路电压的规律，变阻器的电压为U滑＝Ua﹣Ub，由串联电路中各处的电流相等和欧姆定律可得，R灯1＝滑片滑到a端时，为灯泡的简单电路，由欧姆定律可得电源电压U＝IaR灯2①再滑到b端时，灯与变阻器的最大电阻串联，由欧姆定律和串联电路的规律，电源电压为U＝Ib×(R滑+R灯2)②由①②解得R灯2＝四、计算题（每小题5分，共10分）23．（2020 内蒙古呼和浩特中考）如图所示是一个灯泡和一个定值电阻的I-U图像，根据图像所给信息计算：(1)如果将灯泡和定值电阻并联，接在恒定电压为6V的电源两端，求此时灯泡的电阻和定值电阻的阻值；(2)如果将灯泡和定值电阻串联，接在恒定电压为6V的电源两端，求此时灯泡两端电压以及此时灯泡的电阻。【答案】(1)，；(2)，【解析】(1)因为并联电路各支路电压相等且等于电源电压，所以如果将灯泡和定值电阻并联在的电源两端小灯泡和定值电阻两端的电压都为，由图像可知，当小灯泡两端电压时通过小灯泡的电流为，由可得，小灯泡的阻值，由图像可知，当定值电阻两端电压时通过的电流为，由可得，定值电阻的阻值(2)如果将灯泡和定值电阻串联，接在恒定电压为的电源两端，根据串联电路电压和电流的规律知，当电流为时，小灯泡两端的电压与定值电阻两端的电压和为，即此时灯泡的电阻为24．（2021 安徽合肥市九年级月考）如图所示，，。电源电压保持不变，若、都断开时电流表示数为0.4A，求：(1)电源电压是多少？(2)当闭合，断开时，电流表的示数是多少？(3)当闭合，断开时，电路中的总电阻是多少？【答案】(1)12V；(2)0.6A；(3) 【解析】解：(1) 若、都断开时，R1、R3串联，由串联分压可知电源电压为(2) 当闭合，断开时为R3的简单电路，电流表的示数是(3) 当闭合，断开时，电路为R2、R3并联后再与R1串联的电路电路中的总电阻
