广东省广州市天河区2023-2024学年九年级上学期期末考试物理试卷

这是一份广东省广州市天河区2023-2024学年九年级上学期期末考试物理试卷，文件包含广东省广州市天河区2023-2024学年九年级上学期物理期末试卷docx、广东省广州市天河区2023-2024学年九年级上学期物理期末考试试卷pdf、23-24天河区九上期末物理参考答案pdf等3份试卷配套教学资源，其中试卷共18页， 欢迎下载使用。

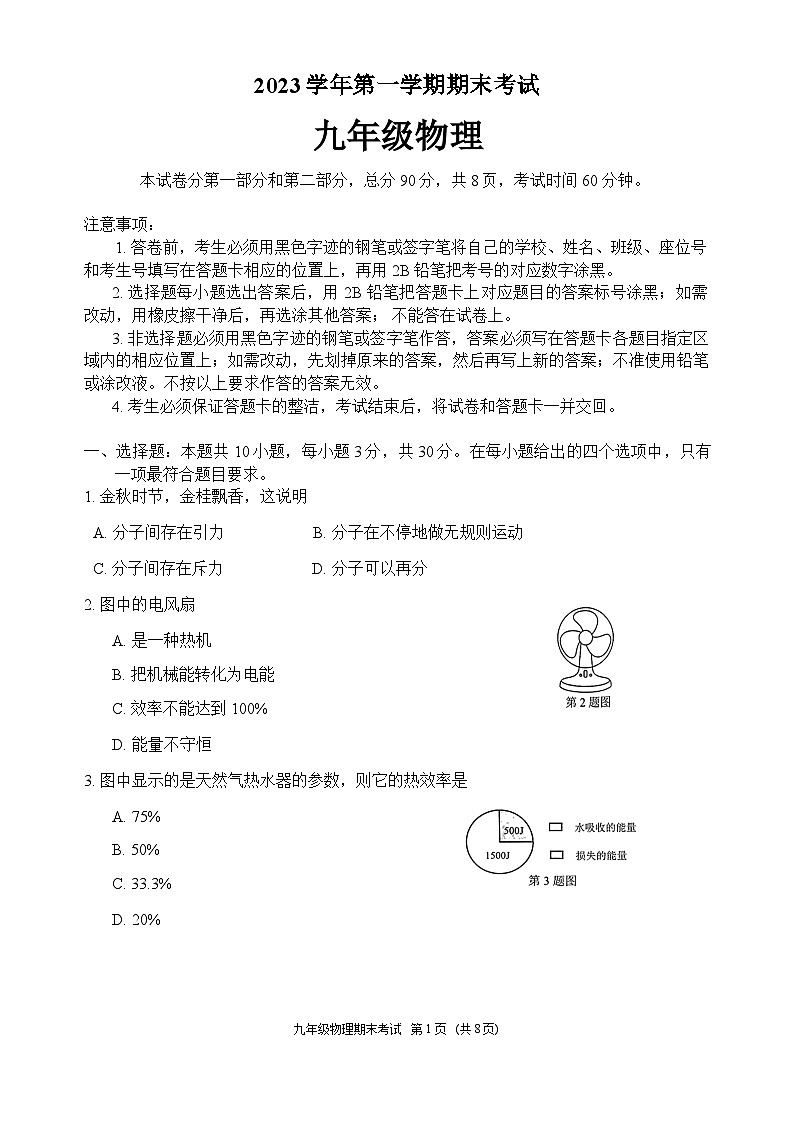

本试卷分第一部分和第二部分，总分90分，共8页，考试时间60分钟。
注意事项：
1. 答卷前，考生必须用黑色字迹的钢笔或签字笔将自己的学校、姓名、班级、座位号和考生号填写在答题卡相应的位置上，再用2B铅笔把考号的对应数字涂黑。
2. 选择题每小题选出答案后，用 2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案； 不能答在试卷上。
3. 非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔或涂改液。不按以上要求作答的答案无效。
4. 考生必须保证答题卡的整洁，考试结束后，将试卷和答题卡一并交回。
一、选择题：本题共 10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项最符合题目要求。
1. 金秋时节，金桂飘香，这说明
A. 分子间存在引力 B. 分子在不停地做无规则运动
C. 分子间存在斥力 D. 分子可以再分
2. 图中的电风扇
A. 是一种热机
B. 把机械能转化为电能
C. 效率不能达到 100%
D. 能量不守恒
3. 图中显示的是天然气热水器的参数，则它的热效率是
A. 75%
B. 50%
C. 33.3%
D. 20%

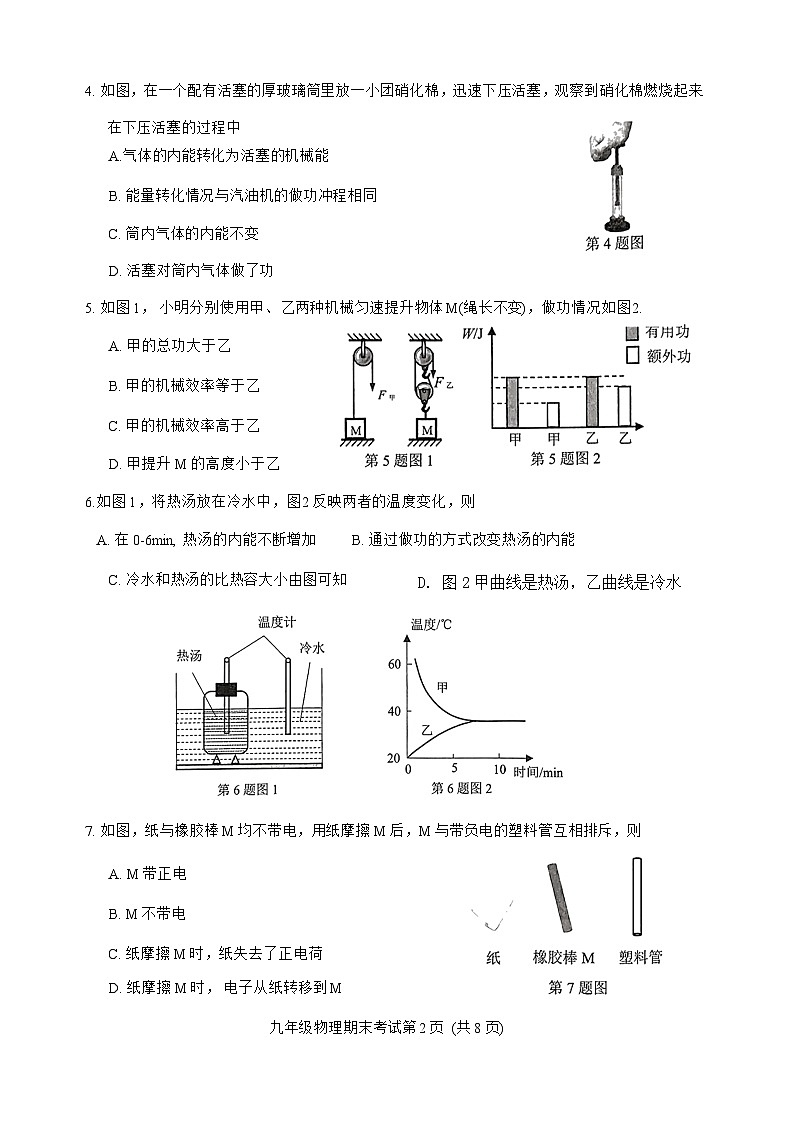

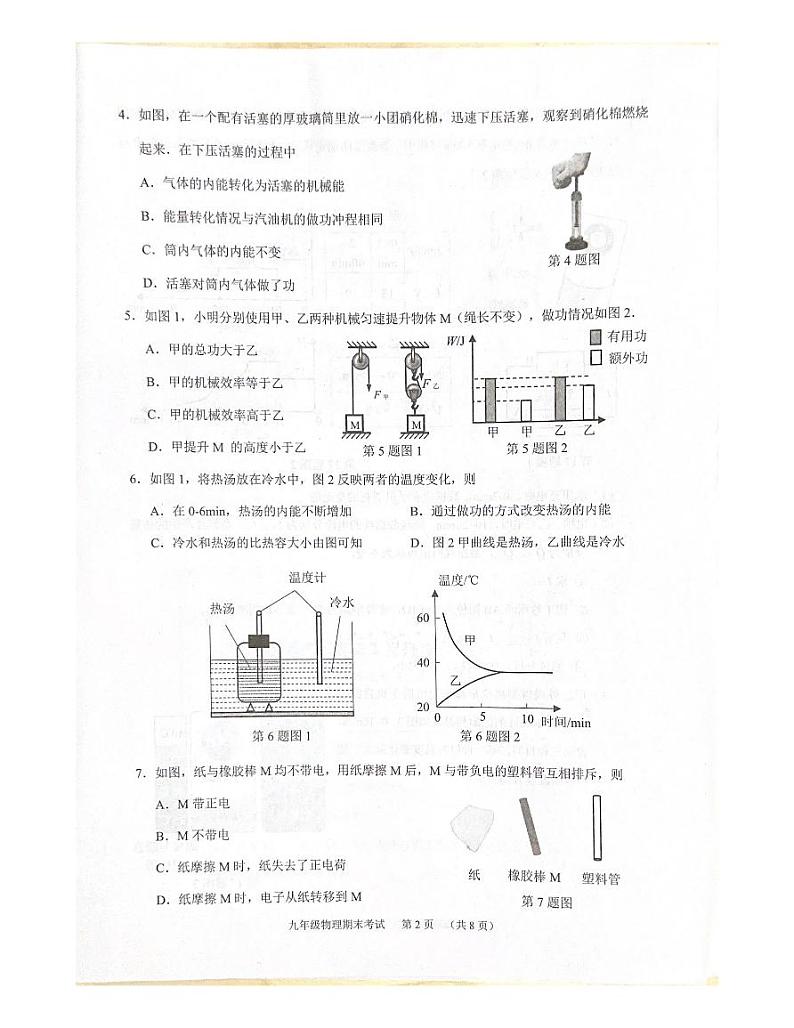

九年级物理期末考试 第1页 (共8页)4. 如图，在一个配有活塞的厚玻璃筒里放一小团硝化棉，迅速下压活塞，观察到硝化棉燃烧起来. 在下压活塞的过程中
A.气体的内能转化为活塞的机械能
B. 能量转化情况与汽油机的做功冲程相同
C. 筒内气体的内能不变
D. 活塞对筒内气体做了功
5. 如图1， 小明分别使用甲、 乙两种机械匀速提升物体M(绳长不变)，做功情况如图2.
A. 甲的总功大于乙
B. 甲的机械效率等于乙
C. 甲的机械效率高于乙
D. 甲提升M 的高度小于乙
6.如图1，将热汤放在冷水中，图2反映两者的温度变化，则
A. 在 0-6min, 热汤的内能不断增加 B. 通过做功的方式改变热汤的内能
C. 冷水和热汤的比热容大小由图可知D. 图2甲曲线是热汤，乙曲线是冷水
7. 如图，纸与橡胶棒M均不带电，用纸摩擦M后，M与带负电的塑料管互相排斥，则
A. M带正电
B. M不带电
C. 纸摩擦M时，纸失去了正电荷
D. 纸摩擦M时， 电子从纸转移到M
九年级物理期末考试第2页 (共8页)8. 将阻值为10Ω的定值电阻， R₁与最大阻值为20Ω的滑动变阻器 R₂按图示电路图连接，闭合开关，调节滑动变阻器的滑片到某一位置，则下列一定成立的是
A.U₁ B.I₁=I₂
C.U₁=U₂
D.I₁>I₂
9. 电动车左右两刹车手柄开关分别为 S₁、S₂,行驶中用任意一只手柄刹车时，该手柄上的开关就断开，电动机停止工作，避免事故. 下列电路设计符合要求的是
10. 用太阳能电池(SC)和光敏电阻(LDR)组成的电路如图，在光照时，随着光照强度的增大， 电压表示数会明显增大，而 LDR的阻值会急剧减小到几百欧. 先在黑暗环境中闭合开关，再开灯时
A. 可能导致短路
B. LDR 阻值增大
C. LDR 功率增大
D. 电流表示数不变
二、非选择题：本题共8小题，共60分。按题目要求作答。
11. (5分) 《天工开物》记载的一种捣谷用的掎如图1，其简化图如图2，潜的重心在 A 点，用脚在 B 点施加一个力 F₁使播静止，不计摩擦.
九年级物理期末考试 第3页 (共8页)
(1) 在图2中画出播的重力G 及 F₁的力臂l₁.
(2)根据杠杆的平衡条件 可知,此时 F₁ G(选填“>”“=”“<”),樁属于 (选填“省力” “费力” “等臂”)杠杆.
12.(4分)小文分别采用图中甲、乙两种方式，将重为300N的货物从地面匀速搬运到同一辆汽车上， 乙方式中绳子对货物的拉力 F=200N 平行于斜面.
(1)两方式中对货物所做有用功分别为 W甲、W乙，则) W甲= ¯ J,W甲 ¯W乙(选填 “>” “=” “<” ) .
(2)乙方式中，拉力所做的功为 J，机械效率η乙= .
13. (5分)甲、乙两液体冷却过程中的温度与时间关系如图，两液体在相同时间内放出的热量相等. m甲(1)乙所在的环境温度可能是
A. 0℃ B. 20℃ C. 30℃ D. 40℃
(2) 甲的比热容 (选填“>” “=” “<” ) 乙的比热容, 依据是
九年级物理期末考试 第4页 (共8页)
14. (6分)小明家近期的用电量如图1，居民用电阶梯收费标准如表格.
(1) 12月需缴电费 元.
(2)小明测量空调制热时的功率，在 10℃室内将空调单独接入电能表，如图2，使空调开始制热， 观察到脉冲灯在 15min内闪烁了 600 次， 则空调消耗电能 kW·h，平均功率 W. 再将空调接入监测仪，示数如图 3， 图中显示空调工作电流为 A， 是否超出图 2 电能表的额定最大电流? . (选填“是” “否”)
(3)将空调切换到制冷模式，发现脉冲灯闪烁速度变慢，说明空调制冷时比制热时 (选填“消耗电能较小” “消耗电能较慢” “效率较低”)
15. (9分)图1中 L 和 LED均标有“3.8V”,将它们与其他器材连接了图2的实物图,其中电源可提供不同的电压并显示出来.
九年级物理期末考试 第5页 (共8页)分档
单价
(元/度)
11~4月
一
0.6
<200度
二
0.64
200~400度
三
0.9
>400度
实验测得的数据和亮度如下表：
(1)在方框中画出图2对应的电路图(用“(A₁ ”、 “A₂”表示数字电流表A₁和A₂).
(2)当U=1.0V时, L 不发光, 有没有电流流过L? .
(3)当L 正常发光时, LED 是否正常发光? , 依据是 ,此时L的功率 LED的功率(选填“>”“<”“=”),干路电流为 A.
16~17题结合题目要求，涉及计算的，应写出必要的文字说明，公式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，演算过程及结果都要在数字后面写上正确的单位。
16. (10分)小明看到一则新闻(材料一)，若该汽车行驶过程中牵引力保持 1400N不变，q x=1.4×10⁸J/kg, 求,
(1) 5kg氢完全燃烧放出的热量.
(2)该汽车行驶400km牵引力所做的功.
(3) 该汽车氢燃料发动机的效率.
(4)小明再查阅了大量资料，总结各种内燃机的效率范围如材料二，据此判断， (3)中算出的效率是否符合材料二? (选填“是” “否”).
九年级物理期末考试 第6页 (共8页)电源电压示数 U/V
1.0
2.0
3.0
3.8
5.0
8
电流表 A₁示数/A
0.144
0.206
0.254
0.290
0.332
0.417
L 亮度
看不到发光
微亮
较亮
亮
很亮
非常亮
电流表 A₂示数/A
0.000
0.000
0.006
0.010
0.026
0.038
LED 亮度
看不到发光
较暗
亮
很亮
很亮
非常亮
17. (16分)分别用甲、乙两款充电器通过同一根数据线给手机充电，示意图及简化电路如图1，从电池电量0%充电至 100%过程中，数据线两端电压 U、数据线和手机的总功率 P与充电时间t的关系如图2.
(1) 求甲充电时，0-2min，数据线和手机消耗的总电能.
(2)用甲、乙充电时， 10~20min，流经数据线的电流分别为I甲、I乙，数据线产生的热量分别为Q甲、Q乙，数据线阻值可认为不变，
① 求I中.
② 图1 数据线AB 阻值为0.001Ω,流经电流为I甲,求AB间电压UAB.
③ 判断I甲 I乙 (选填“>” “<” “=” ) .
④ 通过分析, 比较Q甲、 Q乙大小.
(3)用红外成像测温仪拍摄充电时的手机背面，
0min和 10min的画面和温度如图3.0~10min,背面三种材料，哪一种材料温度变化最大?塑料板的温度升高多少?
九年级物理期末考试 第7页 (共8页)时间 t
0~2
min
2~
40min
U/V
18
9
时间t
0~40min
U/V
9
18. (5分) 我国古代《墨经》最早记述了秤的杠杆原理.
(1)如图1，质量忽略不计的杆秤水平静止，O 为支点，则被测物体的质量为 kg.若被测物体质量增大， 应该调节秤砣悬挂点向 (选填“左” “右”)移动才能使杆秤再次平衡.
(2)小星想自制一个杆秤，设计图为图2，要求：①测量范围为0~300g； ②分度值为20g； ③在筷子上做刻度，相邻两刻度之间的距离相等且适当大一些.
现有一根总长18cm的轻质一次性筷子、纸盘、细绳，以及钩码 50g、80g、400g各一.
小星通过计算得出，若纸盘放上300g的物体，当杆秤水平静止时，钩码质量m与图中l₁的关系如表格.
请你帮小星选一个最合适的钩码作为秤砣，并说明不选择其他钩码的理由.
九年级物理期末考试 第 8页 (共8页)m/g
50
80
400
l₁/cm
18.00
11.25
2.25
