2024上海中考物理一模分类汇编--电路故障专题

这是一份2024上海中考物理一模分类汇编--电路故障专题，共5页。

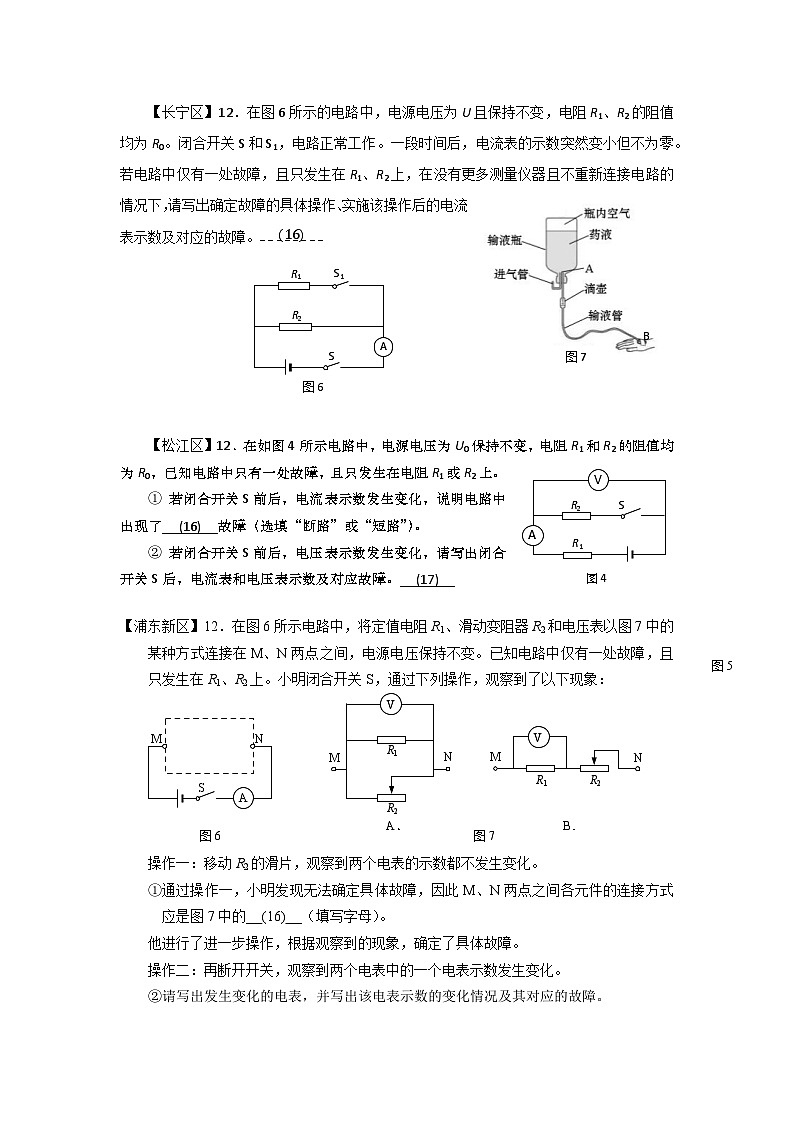

【松江区】图4
R1
R2
A
S
V
12．在如图4所示电路中，电源电压为U0保持不变，电阻R1和R2的阻值均为R0，已知电路中只有一处故障，且只发生在电阻R1或R2上。
① 若闭合开关S前后，电流表示数发生变化，说明电路中出现了 EQ \O(________,(16))故障（选填“断路”或“短路”）。
② 若闭合开关S前后，电压表示数发生变化，请写出闭合开关S后，电流表和电压表示数及对应故障。 EQ \O(________,(17))
【浦东新区】图5
12．在图6所示电路中，将定值电阻R1、滑动变阻器R2和电压表以图7中的某种方式连接在M、N两点之间，电源电压保持不变。已知电路中仅有一处故障，且只发生在R1、R2上。小明闭合开关S，通过下列操作，观察到了以下现象：
图7
R2
R1
N
M
V
R2
R1
V
M
N
A． B．
图6
A
M
N
S
操作一：移动R2的滑片，观察到两个电表的示数都不发生变化。
①通过操作一，小明发现无法确定具体故障，因此M、N两点之间各元件的连接方式应是图7中的 EQ \O(________,(16))（填写字母）。
他进行了进一步操作，根据观察到的现象，确定了具体故障。
操作二：再断开开关，观察到两个电表中的一个电表示数发生变化。
②请写出发生变化的电表，并写出该电表示数的变化情况及其对应的故障。

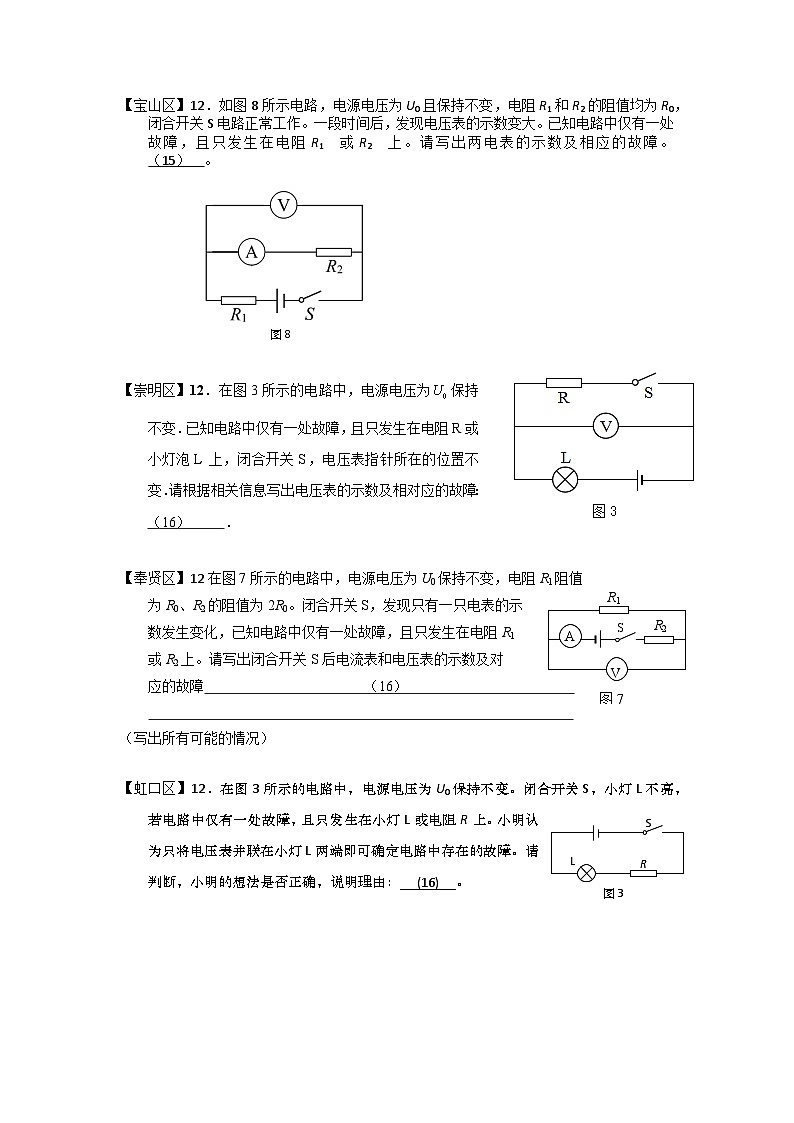

【宝山区】12．如图8所示电路，电源电压为U0且保持不变，电阻R1和R2的阻值均为R0，闭合开关S电路正常工作。一段时间后，发现电压表的示数变大。已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出两电表的示数及相应的故障。 （15） 。
图8
【崇明区】
12．在图3所示的电路中，电源电压为保持不变．已知电路中仅有一处故障，且只发生在电阻R或小灯泡L上，闭合开关S，电压表指针所在的位置不变．请根据相关信息写出电压表的示数及相对应的故障： （16） ．
【奉贤区】
R1
A
R2
S
V
图7
12在图7所示的电路中，电源电压为U0保持不变，电阻R1阻值
为R0、R2的阻值为2R0。闭合开关S，发现只有一只电表的示
数发生变化，已知电路中仅有一处故障，且只发生在电阻R1
或R2上。请写出闭合开关S后电流表和电压表的示数及对
应的故障 （16）
（写出所有可能的情况）
【虹口区】图3
L
S
R
乙
甲
甲
乙
乙
甲
甲
乙
甲
乙
丙
图2 图3
（a） （b）
R1
R2
A1
S
V1
R1
R2
A2
S
V2
图1 图2
乙
甲
甲
乙
12．在图3所示的电路中，电源电压为U0保持不变。闭合开关S，小灯L不亮，若电路中仅有一处故障，且只发生在小灯L或电阻R上。小明认为只将电压表并联在小灯L两端即可确定电路中存在的故障。请判断，小明的想法是否正确，说明理由： EQ \O(________,(16))。
【黄浦区】12．在图5所示的电路中，电源电压为U0保持不变，电阻R1的阻值为R0，R2的阻值为2R0。已知电路中仅有一处故障，且只发生在电阻R1或R2上。断开开关S，电压表示数为U0。
图5
R1
V
R2
S
M
①故障可能是 EQ \O(________,(16))。
②为了确定故障，现在电路中M处正确串联一个电流表。请写出闭合开关S后电流表、电压表的示数及其对应的故障。EQ \O(________,(17))
【嘉定区】R2
R1
S
V
图5
12．在图5所示的电路中，电源电压保持不变，R1、R2的阻值均为R0。已知电路中仅有一处故障，且只发生在电阻R1或R2上。闭合开关S前后，电压表V示数均为U0。现再提供一个电流表A和一个电压表V1，请选择其中一个电表接入电路进一步确定故障。请写出确定故障的方案，并写出闭合开关S后，所有电表的示数及相对应的故障。 （16）
【金山区】12．图7所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现电压表的示数变小，若电路中仅有一处故障，且只发生在电阻R1、R2上。为判断具体故障。
S
V
R1
R2
图7
① 应选择如下方案 EQ \O(________,(16))。
A．将电压表并联在电阻R1两端； B．将开关S断开；
C．将闭合的开关S和电阻R1互换位置。
② 请写出按选择方案操作后，电压表的示数变化情况所对应的故障： EQ \O(________,(17))
【静安区】图3
R2
R1
S
A
B
C
14．在图3所示的电路中，电源电压为U0且保持不变，电阻R1、R2的阻值均为R0。现电路中只存在一处断路故障，且只发生在电阻R1、R2上。若在电路中添加一个电表判断故障，则可行的是EQ \O(________,(16))（选填“A”“B”“C”中的一项）。
A．在A点处串联电流表
B．在AB两点间并联电压表
C．在BC两点间并联电压表
写出接入电表并闭合开关S后，电表示数的情况及对应的故障。EQ \O(________,(17))
【闵行区】S
R1
V
R2
A
图6
12．在图6所示的电路中，电阻R1的阻值为R0，闭合开关S，电流表示数为I0。一段时间后，由于电路中某个电阻发生故障，观察到电流表示数变化了0.5I0。已知发生故障前后电源电压保持不变。
①电路中的故障可能是 （15） 。
②请写出发生故障后两电表示数及对应的故障。 （16） 。
【普陀区】
R1
S1
R2
S2
A
图7
V
P
13．在图7所示的电路中，电源电压不变，定值电阻R1和滑动变阻器R2接入的阻值相等，开关S1断开、S2闭合，此时电压表示数为U，电流表示数为I。
① 闭合开关S1后，电压表和电流表示数的比值为 EQ \O(_____________,(19))（用U和I表示）
② 闭合开关S1后，继续向右移动滑片P，小明认为电压表和电流表示数比值一定小于U/I；小沈则认为电压表和电流表示数比值可能等于U/I。
请判断小明和小沈的观点是否正确，并说明理由。 EQ \O(_______,(20))
【青浦区】图6
A
V
S
R1
R2
12．在图6所示的电路中，电源电压为U0，电阻R1阻值为R0，R2的阻值为2R0。闭合开关S，发现电压表示数始终不变。已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出开关S闭合后电流表和电压表的示数及对应的故障。 EQ \O(________,(16))
【徐汇区】R1
S
L
c
a
b
图9
A
L
16．在图9所示的电路中，电源电压为U且保持不变，灯L阻值为R0，电阻R1的阻值为2R0。闭合开关S，灯L不亮，电流表A示数为零。若电路中只有一处故障，且只发生在灯L或电阻R1处。为确定故障，同学们商量了如下方案：
A．将导线并联在bc两点间
B．将电压表V并联在ac两点间
C．将电压表V并联在ab两点间
= 1 \* GB3 ① 可行的方案有 （16） 。
= 2 \* GB3 ② 若选择方案 （17） ，按方案接入所选器材后，闭合开关S，写出灯L的亮暗情况、电表的示数及其对应的故障: （18） 。
【杨浦区】
S
图7
R2
R1
V1
V2
a
c
b
19在图7所示的电路中，电源电压为U0不变。闭合开关S，观察到电压表V1指针未发生偏转。若电路中仅有一处存在故障，且只发生在电阻R1、R2上。
① 为进一步确定故障，可在 （27） 间并联一个完好的电阻R3。(选填“ab”“bc”或“ac”)
② 若R3与R1的阻值相等，根据上述方案，写出闭合开关后电压表V1与电压表V2示数及其对应故障： （28） 。
