2024上海中考物理一模分类汇编--电学选择题专题

这是一份2024上海中考物理一模分类汇编--电学选择题专题，共5页。

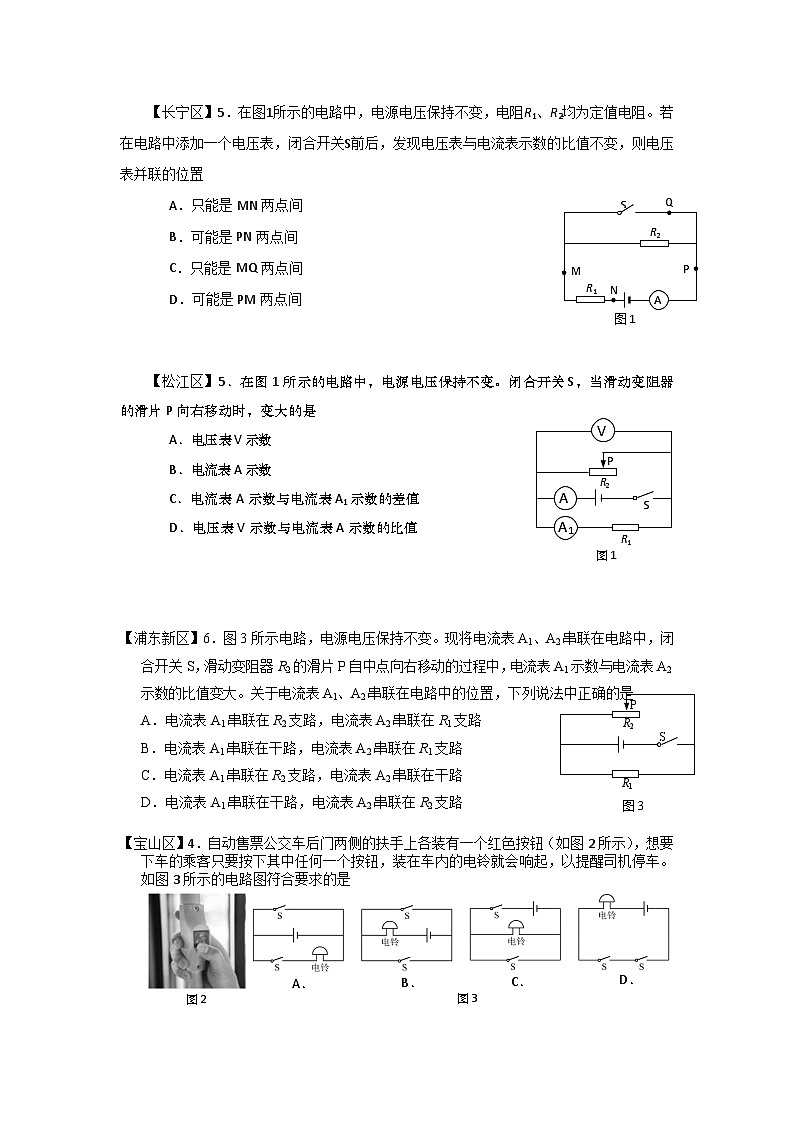

B．可能是PN两点间
C．只能是MQ两点间
D．可能是PM两点间
【松江区】R1
P
A
S
V
A1
图1
R2
5．在图1所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是
A．电压表V示数
B．电流表A示数
C．电流表A示数与电流表A1示数的差值
D．电压表V示数与电流表A示数的比值
【浦东新区】R1
P
S
图3
R2
6．图3所示电路，电源电压保持不变。现将电流表A1、A2串联在电路中，闭合开关S，滑动变阻器R2的滑片P自中点向右移动的过程中，电流表A1示数与电流表A2示数的比值变大。关于电流表A1、A2串联在电路中的位置，下列说法中正确的是
A．电流表A1串联在R2支路，电流表A2串联在R1支路
B．电流表A1串联在干路，电流表A2串联在R1支路
C．电流表A1串联在R2支路，电流表A2串联在干路
D．电流表A1串联在干路，电流表A2串联在R2支路
【宝山区】4．自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图2所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。如图3所示的电路图符合要求的是
图3
A．
B．
C．
D．
图2

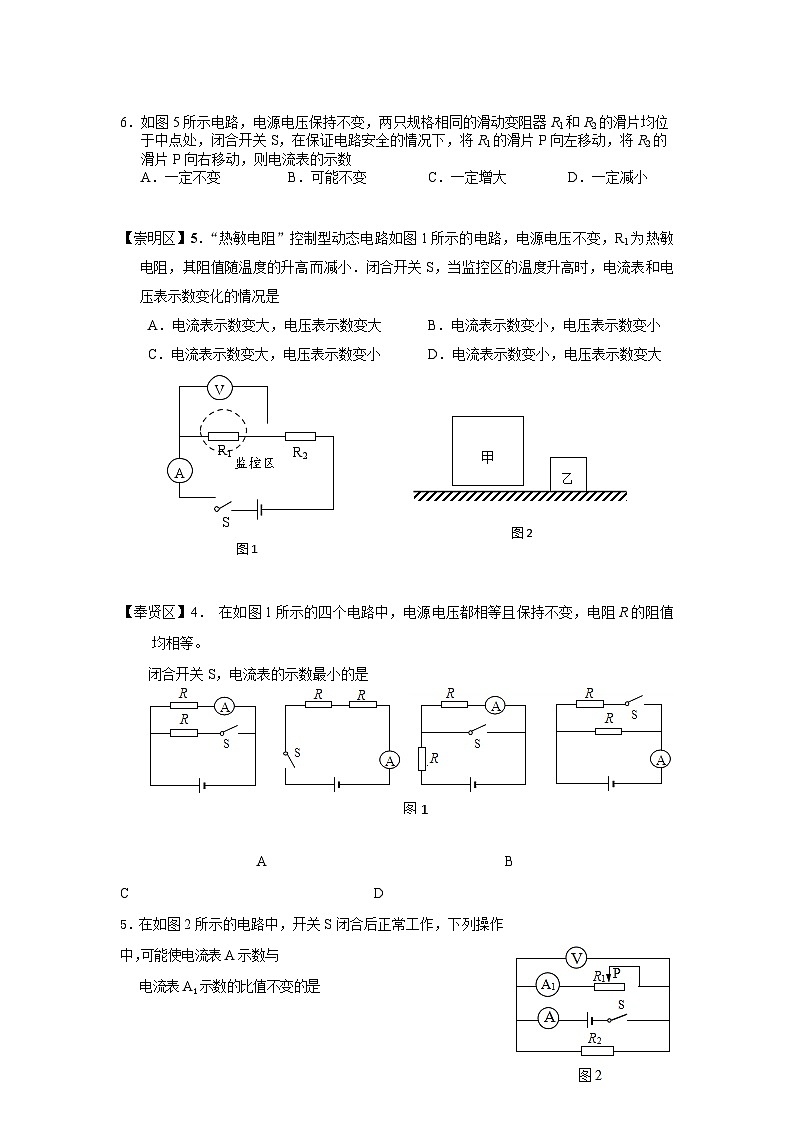

6．如图5所示电路，电源电压保持不变，两只规格相同的滑动变阻器R1和R2的滑片均位于中点处，闭合开关S，在保证电路安全的情况下，将R1的滑片P向左移动，将R2的滑片P向右移动，则电流表的示数
A．一定不变B．可能不变C．一定增大D．一定减小
【崇明区】5．“热敏电阻”控制型动态电路如图1所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电流表和电压表示数变化的情况是
A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大
V
R1
R2
甲
A
监控区
乙
图2
S
图1
【奉贤区】4． 在如图1所示的四个电路中，电源电压都相等且保持不变，电阻R的阻值均相等。
图1
闭合开关S，电流表的示数最小的是
A B C D
在如图2所示的电路中，开关S闭合后正常工作，下列操作中，可能使电流表A示数与
电流表A1示数的比值不变的是
A．增大电源电压，向右移动R1的滑片
B．增大电源电压，用阻值大于R2的电阻替换R2
C．向右移动R1的滑片且用阻值大于R2的电阻替换R2
D．向右移动R1的滑片且用阻值小于R2的电阻替换R2
【虹口区】6·在图2所示的电路中，滑动变阻器R2的滑片P位于中点附近。用阻值大于R1的电阻R0替换R1后，可能使电流表A1示数与电流表A2示数比值不变的是
S
P
R2
R1
A1
A2
图2
A．电源电压不变，不移动滑片P
B．电源电压不变，向右移动滑片P
C．减小电源电压，不移动滑片P
D．增大电源电压，向左移动滑片P
【黄浦区】6．在图2所示的电路中，闭合开关S，电路正常工作。现对电路分别进行下列操作：①将滑动变阻器滑片向左移；②用电阻R3（R3＞R1）替换电阻R1；③断开开关S；④增大电源电压。其中能使电压表示数变大的操作有
A．1个B．2个C．3个D．4个
【嘉定区】V
R1
S2
A
S1
R2
P
图1
5． 在图1所示的电路中，滑动变阻器R2接入电路的阻值与电阻R1的阻值相等，开关S2闭合，S1断开。下列操作中能使电压表示数与电流表示数比值比原先小的是
A．电源电压不变，向右移动滑片P
B．减小电源电压，向右移动滑片P
C．电源电压不变，闭合开关S1，断开开关S2
D．电源电压不变，闭合开关S1，向右移动滑片P
【金山区】S
图4
6．S
图4
在图4所示的电路中，电源电压为U0保持不变，方框中连有两个完好的小灯L1、L2，为了判断出小灯L1、L2的连接方式，以下方案可行的是
①闭合开关，观察小灯是否发光
②拆除小灯L1，观察小灯L2是否发光
③将电压表并联在小灯L1两端，观察电压表示数
④将电流表与小灯L1串联，观察电流表示数
A．①和②B．②和③ C．②和④ D． ③和④
【静安区】8．在图2所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。若将电阻R1和电流表A的位置互换，则互换前后，不变的是
R1
A
S
V
图2
R2
A．电流表A的示数
B．电压表V的示数
C．电路中的总电阻
D．电阻R1两端的电压
【闵行区】6．在图3所示的电路中，变阻器R1接入电路的阻值与电阻R2的阻值相等，开关S处于闭合状态、开关S1处于断开状态。现有下列操作：①闭合S1；②闭合S1并向左移动滑片P；③闭合S1并增大电源电压，其中能使两电流表示数的比值大于2的操作有
A．0个 B．1个 C．2个 D．3个
【普陀区】S
V
R1
图3
R2
A
6．在图3所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后发现有一只电表的示数变大，已知故障仅出现在电阻R1或R2。若将R1和R2的位置互换，与互换前比较，下列说法正确的是
A．若电压表示数不变，R1一定断路
B．若电流表示数变小，R1一定断路
C．若电流表示数不变，R1可能短路
D．若电压表示数变大，R1可能短路
【青浦区】P
A1
A2
R2
S2
R1
S1
图3
6． 在图3所示的电路中，定值电阻R1与滑动变阻器R2接入电路的阻值相等，开关S2闭合，下列操作中，一定能使两电流表示数变大的是
A．闭合开关S1
B．向右移动滑片P
C．闭合开关S1，向左移动滑片P
D．增大电源电压，向右移动滑片P
【徐汇区】10．图6为烟雾报警器的模拟电路， R1是滑动变阻器，Rc是气敏电阻，其阻值会随烟雾浓度增大而减小。当烟雾浓度C达到8%，电压表示数小于U0时就会报警。若要增大该装置对烟雾探测的灵敏度，即烟雾浓度C达到4%时就报警，下列方案中可行的是
R1
S
图6
RC
V
P
A．增大电源电压
B．向右移动滑片P
C．增大电源电压，向右移动滑片P
D．减小电源电压，向右移动滑片P
【杨浦区】图3
R２
R１
S
A
V
S’
10·在图3所示的电路中，R1的阻值小于R2的阻值，开关S闭合，开关S’断开。下列操作中能使电压表示数与电流表示数的比值不变的是
A．增大电源电压，并闭合开关S’
B．减小电源电压，并闭合开关S’
C．将R3替换R1 (R3>R1)，并闭合开关S’
D．将R3替换R2 (R3=R1)，并闭合开关S’
