2024上海中考物理一模分类汇编--伏安法专题

这是一份2024上海中考物理一模分类汇编--伏安法专题，共9页。

① 小华改变电压表连接位置后，将电压表并联在了 EQ \O(________,(20))两端（选填“电源”“待测电阻”或“滑动变阻器”）。
② 求图13中电压表的示数及电源电源U。（需写出解答过程）

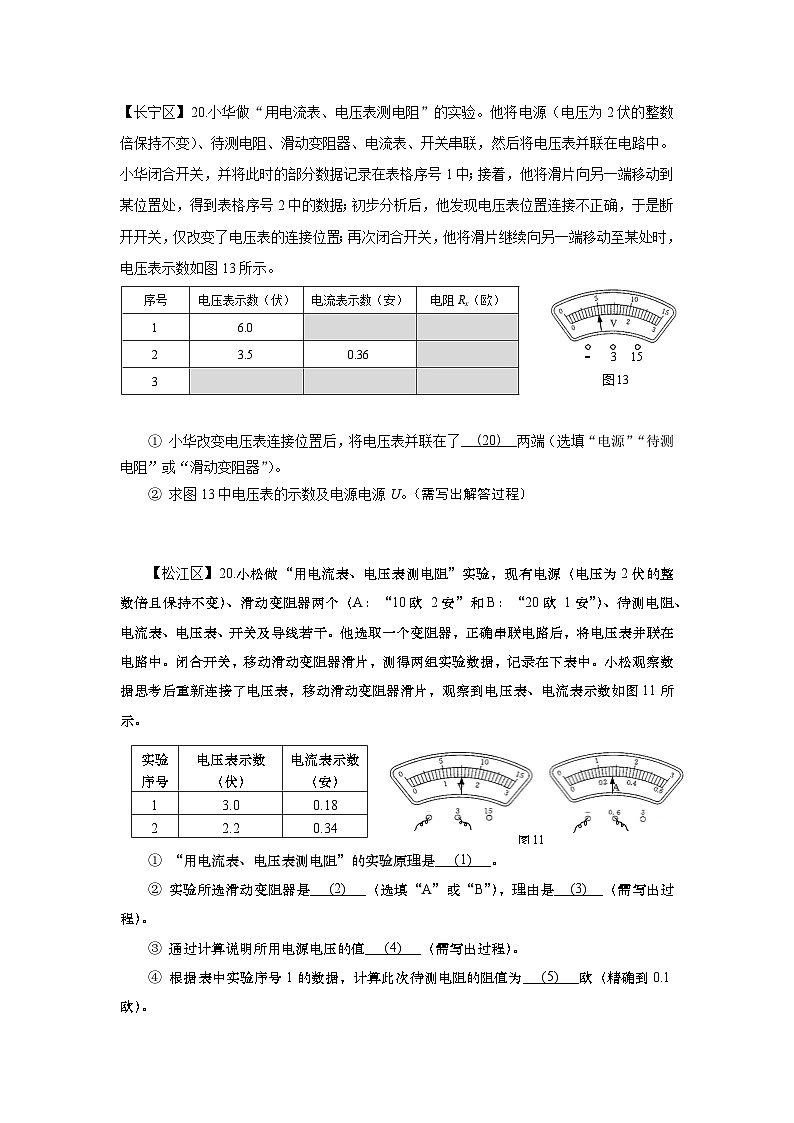

【松江区】20.小松做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、滑动变阻器两个（A：“10欧 2安”和B：“20欧 1安”）、待测电阻、电流表、电压表、开关及导线若干。他选取一个变阻器，正确串联电路后，将电压表并联在电路中。闭合开关，移动滑动变阻器滑片，测得两组实验数据，记录在下表中。小松观察数据思考后重新连接了电压表，移动滑动变阻器滑片，观察到电压表、电流表示数如图11所示。
图11
① “用电流表、电压表测电阻”的实验原理是 EQ \O(________,(1))。
② 实验所选滑动变阻器是 EQ \O(________,(2))（选填“A”或“B”），理由是 EQ \O(_______,(3))（需写出过程）。
③ 通过计算说明所用电源电压的值 EQ \O(________,(4))（需写出过程）。
④ 根据表中实验序号1的数据，计算此次待测电阻的阻值为 EQ \O(________,(5))欧（精确到0.1欧）。

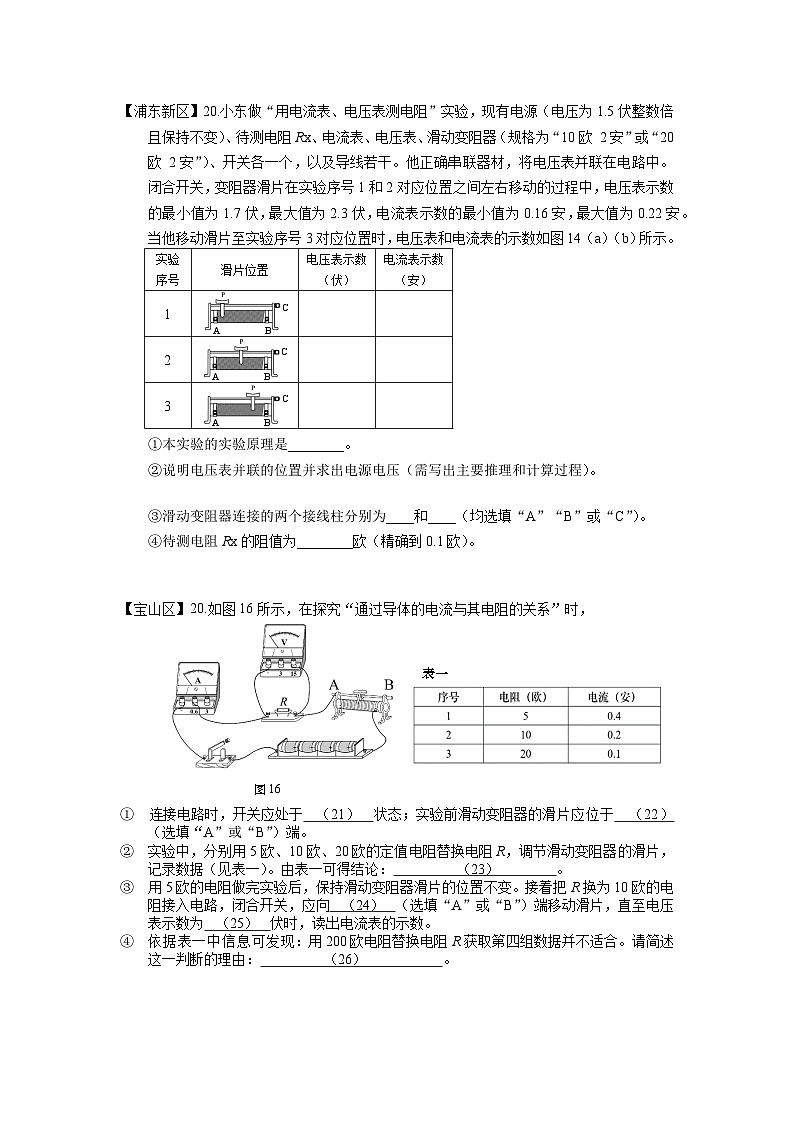

【浦东新区】20.小东做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏整数倍且保持不变）、待测电阻Rx、电流表、电压表、滑动变阻器（规格为“10欧 2安”或“20欧 2安”）、开关各一个，以及导线若干。他正确串联器材，将电压表并联在电路中。闭合开关，变阻器滑片在实验序号1和2对应位置之间左右移动的过程中，电压表示数的最小值为1.7伏，最大值为2.3伏，电流表示数的最小值为0.16安，最大值为0.22安。当他移动滑片至实验序号3对应位置时，电压表和电流表的示数如图14（a）（b）所示。
①本实验的实验原理是________。
②说明电压表并联的位置并求出电源电压（需写出主要推理和计算过程）。
③滑动变阻器连接的两个接线柱分别为____和____（均选填“A”“B”或“C”）。
④待测电阻Rx的阻值为________欧（精确到0.1欧）。
【宝山区】20.如图16所示，在探究“通过导体的电流与其电阻的关系”时，
图16
表一
① 连接电路时，开关应处于 （21） 状态；实验前滑动变阻器的滑片应位于 （22） （选填“A”或“B”）端。
② 实验中，分别用5欧、10欧、20欧的定值电阻替换电阻R，调节滑动变阻器的滑片，记录数据（见表一）。由表一可得结论： （23） 。
③ 用5欧的电阻做完实验后，保持滑动变阻器滑片的位置不变。接着把R换为10欧的电阻接入电路，闭合开关，应向 （24） （选填“A”或“B”）端移动滑片，直至电压表示数为 （25） 伏时，读出电流表的示数。
④ 依据表一中信息可发现：用200欧电阻替换电阻R获取第四组数据并不适合。请简述这一判断的理由： （26） 。

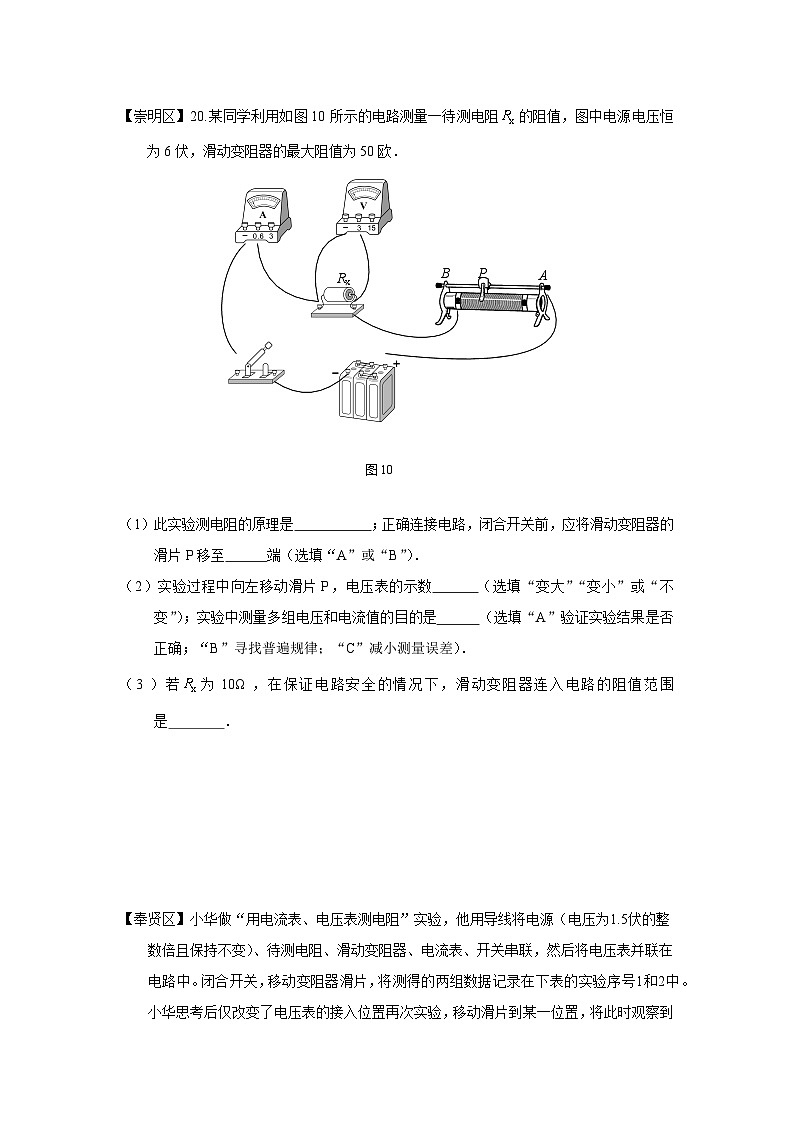

【崇明区】20.某同学利用如图10所示的电路测量一待测电阻的阻值，图中电源电压恒为6伏，滑动变阻器的最大阻值为50欧．
Rx
A
P
B
图10
（1）此实验测电阻的原理是 ；正确连接电路，闭合开关前，应将滑动变阻器的滑片P移至 端（选填“A”或“B”）．
（2）实验过程中向左移动滑片P，电压表的示数 （选填“变大”“变小”或“不变”）；实验中测量多组电压和电流值的目的是 （选填“A”验证实验结果是否正确；“B”寻找普遍规律；“C”减小测量误差）．
（3）若为10Ω，在保证电路安全的情况下，滑动变阻器连入电路的阻值范围是 ．
【奉贤区】小华做“用电流表、电压表测电阻”实验，他用导线将电源（电压为1.5伏的整数倍且保持不变）、待测电阻、滑动变阻器、电流表、开关串联，然后将电压表并联在电路中。闭合开关，移动变阻器滑片，将测得的两组数据记录在下表的实验序号1和2中。小华思考后仅改变了电压表的接入位置再次实验，移动滑片到某一位置，将此时观察到的电压表和电流表的示数（如图14所示）记录在实验序号3中。

V A
图14


① “用电流表、电压表测电阻”的实验原理是 （1） 。
② 小华可选用的变阻器有A 、B两个，分别标有“10Ω 2A”、“20Ω 1 A”字样。本次实验中他用的变阻器是 （2） （选填“A”或“B”）。
③ 求实验所用电源的电压。（需写出解题过程） （3）
④ 根据相关信息，计算实验序号1中待测电阻的阻值为 （4） 欧。（精确到0.1欧）
【虹口区】表一
物理量
实验序号
电压Ux
（伏）
电流Ix
（安）
电阻Rx
（欧）
电阻Rx平均值
（欧）
1
0.20
2
0.40
3
0.58
图8
（a） （b）
－
－
19．小华做“用电流表、电压表测电阻”实验，现有电源（电压为2V的整数倍，且保持不变）待测电阻Rx、滑动变阻器、电流表、电压表、开关以及导线若干。他连接电路，闭合开关后移动变阻器滑片，电表示数如图8（a）（b）所示；他继续移动滑片，发现电压表示数变小，电流表示数变大为0.4安；他发现问题后仅改变了电压表所接的位置，再次闭合开关，电压表示数如图8（a）所示；移动变阻器滑片过程中，电流表示数的最大值为0.58安。
① 通过计算说明实验所用电源的电压。
② 将表一填写完整。
【黄浦区】20．小明做“用电流表、电压表测电阻”的实验，他将电源（电压保持不变且为2V的整数倍）、滑动变阻器（标有“5Ω 2A”“20Ω 2A”字样中的一个）、电流表、待测电阻、开关、导线组成串联电路，然后将电压表并联在电路中，并把滑片置于滑动变阻器的一端。闭合开关，电路正常工作，电流表示数如图12（a）所示。当滑片向另一端移动到某位置时，电压表示数增大为1.8伏，电流表示数为0.40安。经思考，他仅改变了电压表的位置，继续将滑片移到另一端，此时电流表示数如图12（b）所示，电压表示数如图12（c）所示。
图12
（a）
（b）
（c）
— 0.6 3
A
1
0
2
3
0
0.2
0.4
0.6
— 0.6 3
A
1
0
2
3
0
0.2
0.4
0.6
0
5
V
10
0
15
1
2
3
— 3 15
①请判断图（a）中电流表的示数，并写出理由。 （1）
②刚闭合开关时电压表并联在 （2） 两端。
③请通过计算说明所用滑动变阻器的规格及电源电压U。 （3） （需写出计算过程）
④待测电阻的阻值为 （4） 欧。(精确到0.1欧)
【嘉定区】图10
(b)
(a)
20．小嘉做“用电流表、电压表测电阻”实验。他将电源（电压为1.5伏整数倍且保持不变）、待测电阻Rx、滑动变阻器（标有“20欧 1安”字样）、电流表、开关串联，然后将电压表并联在电路中。小嘉闭合开关，移动滑动变阻器的滑片，将测量的2组数据记录在下表中。经思考，小嘉重新调整电路，并将变阻器滑片移至一端。闭合开关，两电表指针所指的位置如图10所示。
①调整电路前，电压表并联在 （1） （“电源”、“待测电阻”或“滑动变阻器”）两端，理由是 （2） 。
②读出图10中两电表的示数，并说明理由。
③计算实验序号1中待测电阻Rx的阻值。（精确到0.1欧）
【金山区】20．小红和小华同学分别做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍且保持不变）、电流表、电压表、滑动变阻器、开关和待测电阻各两个，导线若干。小红选用的待测电阻的阻值大于小华选用的待测电阻的阻值，其余器材均相同。小红正确连接电路，闭合开关，移动滑片至某位置，两电表的示数如图14（a）和（b）所示。小华将变阻器滑片P移至阻值最大处，闭合开关，电压表示数为3伏、电流表示数为0.3安，移动滑片，发现电压表示数变小。
（a） 图14 （b）
① 本实验的原理是 EQ \O(________,(1))。
② 在小红实验中，待测电阻的阻值为 EQ \O(________,(2))欧。
③ 在小华实验中：电压表并联在 EQ \O(________,(3))两端(选填“待测电阻”或“滑动变阻器”)。
④ 通过计算说明实验时所用的电源电压。 EQ \O(________,(4))。
【静安区】25．小华同学做“用电流表、电压表测电阻”实验。现有电源（电压为2伏的整数倍且保持不变）、待测电阻Rx、电流表、电压表、待用滑动变阻器有两种规格（分别标有“10Ω 2A”、“20Ω 1A”的字样）、开关以及导线若干。他选用了其中一个变阻器，连接电路，闭合开关，移动变阻器滑片，进行了三次实验，并将实验中得到的部分数据记录在下表中，其中一组数据为变阻器连入电路的阻值最大时记录的。
① 实验中，电压表并联在EQ \O(________,(9))两端（选填“待测电阻”或“变阻器”）。
② 说明实验中变阻器的规格及哪组数据为变阻器连入电路的阻值最大时记录的。（需写出解答过程）EQ \O(________,(10))
③ 小华在实验中所用的电源电压为EQ \O(________,(11))伏。
④ 请将上表中的空格填写完整。（保留一位小数）
【闵行区】19．小张做“用电流表、电压表测电阻”实验，电源电压保持不变，实验器材齐全且完好。他先正确串联电路，然后把电压表并联在某位置，接着闭合开关，移动滑片，将测得实验数据记录在表格中。
老师观察数据后，指出他连接的电路存在问题。于是小张重新正确连接电路，闭合开关，移动滑片，此时两电表示数如图14所示。
图14

①请指出小张连接电路时存在的问题并说明理由。
②通过计算确定所用电源电压的范围。
③实验中小张所用电源为学生电源，该电源只能提供2伏整数倍的电压值，则实验序号3中待测电阻Rx的阻值为 欧。
【普陀区】20．小明做“用电流表、电压表测电阻”实验，现有电源4.5伏保持不变、待测电阻Rx、电流表、电压表、滑动变阻器（分别标有“10欧 1安” 20欧 1安”字样）、开关以及导线若干。小明选择一个滑动变阻器连接电路进行实验，当滑片P在一端时，闭合开关S，电压表指针指在最大刻度处，将滑片移到中点附近时，观察到电压表和电流表示数如图12（a）（b）所示。
（b）
－ 3 15
－ 0.6 3
图11
① 画出小明实验时的电路图。
② 通过计算判断小明实验时使用滑动变阻器的规格。
③ 请计算出滑片在中点附近时待测电阻的阻值。（电阻值精确到0.1欧）
【青浦区】20．小华做“用电流表、电压表测电阻”实验，现有电源（电压保持不变）、待测电阻Rx、电流表、电压表、滑动变阻器（标有“20 1A”字样）、开关以及导线若干。他连接电路，先将变阻器滑片移至一端。闭合开关时，测得电流表示数为0.5安；然后他移动变阻器滑片，电流表、电压表示数逐渐增大，当滑片移至某一位置时，两电表示数如图13（a）（b）所示。他在实验过程中发现电压表的示数变化范围为5伏~10伏。

（a） （b）
图13
根据上述信息，完成下列计算（均需写出计算过程）
① 电源电压U。 EQ \O(________,(1))
② 待测电阻Rx的阻值（精确到0.1欧）。 EQ \O(________,(2))
【徐汇区】V
R 1
S
A
干电池
图18（a）
25．某小组做“用电流表、电压表测电阻”实验，现有待测电阻R1、滑动变阻器R2、电流表、电压表、开关、导线和干电池若干。小明选择两节干电池和部分元件，按图18（a）所示电路图连接电路，闭合开关后，他观察到电压表V的示数为2.8V，电流表A的示数为0.10A，他由此计算出待测电阻R1的阻值。
= 1 \* GB3 ① 求小明得出的待测电阻R1的阻值。
= 2 \* GB3 ② 小明的实验存在什么问题？应该如何改进（从电路设计、分析数据等方面建议）。
= 3 \* GB3 ③ 小徐发现小明实验中用两节干电池作为电源，电压表示数却低于预估。经过查阅资料，他得知干电池内部也有电阻，若将干电池等效为由理想电源（没有电阻且电源电压保持不变）和内部电阻构成，他猜想二者有两种连接方式，如图18（b）（c）所示。为探究理想电源和内部电阻R内连接方式，用变阻器R2替换电阻R1，如图18（d）所示。闭合开关后，移动滑片P，记录数据在下表中。
理想电源
R内
干电池
理想电源
R内
等效
（b）
（c）
S
R 2
A
V
p
干电池
（d）
图18
（a）判断理想电源和内部电阻连接方式，并说明理由。
（b）求该电源内部电阻的阻值R内。
【杨浦区】图15
(b)
(a)
28.小红做“用电流表、电压表测电阻”实验，将电源（电压为1.5伏整数倍不变）、开关、滑动变阻器、待测电阻、电流表串联，再将电压表并联在电路中。小红规范操作，闭合开关，观察电表示数，并计算出电压表示数与电流表示数比值为10欧。她移动滑片至某位置，发现电压表示数与电流表示数比值减小为4欧。经过思考后，小红重新正确连接电路，改变滑片位置后，再次闭合开关，观察到两电表示数如图15(a)(b)所示。继续移动滑片至变阻器最右端，再移至变阻器最左端，观察到电流表指针在图15(b)所示位置基础上分别偏离了7小格与2小格。
图16
3 15
V
0.6 3
A
待测电阻
- +
电源
A
B
C
根据上述信息
① 求电源电压U。
② 图16为小红重新实验时的实物连接图，请用笔线代替导线在图中补上未画出的导线。
③ 根据上述信息，将实验数据填写在下表中，并计算待测电阻的平均值。
(电阻精确到0.1欧)
实验
序号
电压
(伏)
电流
(安)
电阻
(欧)
电阻的平均值
(欧)
1
2
3
序号
电压表示数（伏）
电流表示数（安）
电阻Rx（欧）
1
6.0
2
3.5
0.36
3
实验
序号
电压表示数（伏）
电流表示数（安）
1
3.0
0.18
2
2.2
0.34
实验序号
滑片位置
电压表示数
（伏）
电流表示数
（安）
1
A B
C
A B
C
2
3
A B
C
实验序号
电压表示数（伏）
电流表示数（安）
1
2.4
0.22
2
2.0
0.26
3
实验序号
电压（伏）
电流（安）
1
3.5
0.34
2
2.5
0.48
实验序号
电压表示数
（伏）
电流表示数
（安）
待测电阻
（欧）
待测电阻阻值
（欧）
1
5.0
EQ \O(________,(14))
2
3.0
0.18
EQ \O(________,(12))
3
2.6
0.26
EQ \O(________,(13))
实验序号
电压表示数（伏）
电流表示数（安）
1
3.5
0.24
2
2.5
0.34
3
2.2
0.38
序号
电流表示数（A）
电压表示数
（V）
1
0.10
2.8
2
0.20
2.6
3
0.30
2.4
