2024上海中考物理一模分类汇编--作图题汇编

这是一份2024上海中考物理一模分类汇编--作图题汇编，共5页。

S

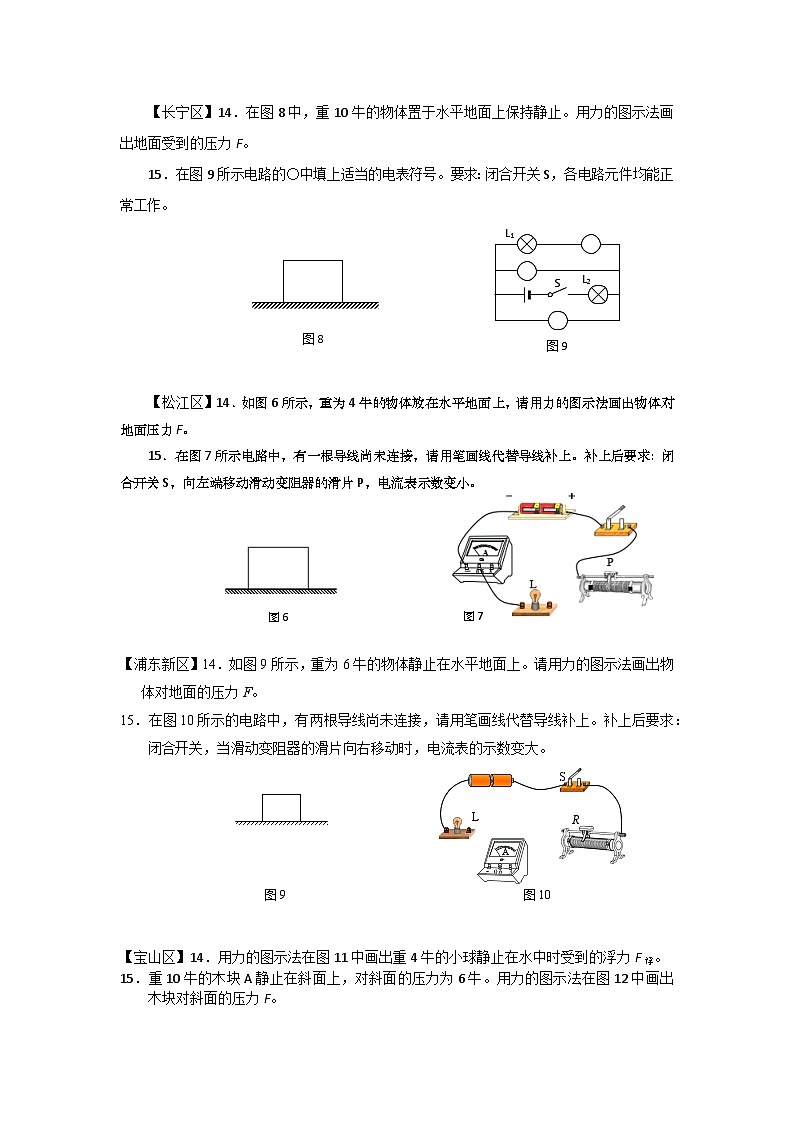

【松江区】14．如图6所示，重为4牛的物体放在水平地面上，请用力的图示法画出物体对地面压力F。
15．在图7所示电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S，向左端移动滑动变阻器的滑片P，电流表示数变小。



图7
图6

【浦东新区】14．如图9所示，重为6牛的物体静止在水平地面上。请用力的图示法画出物体对地面的压力F。
15．在图10所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变大。
S
R
L
A
0.6 3
图9
图10

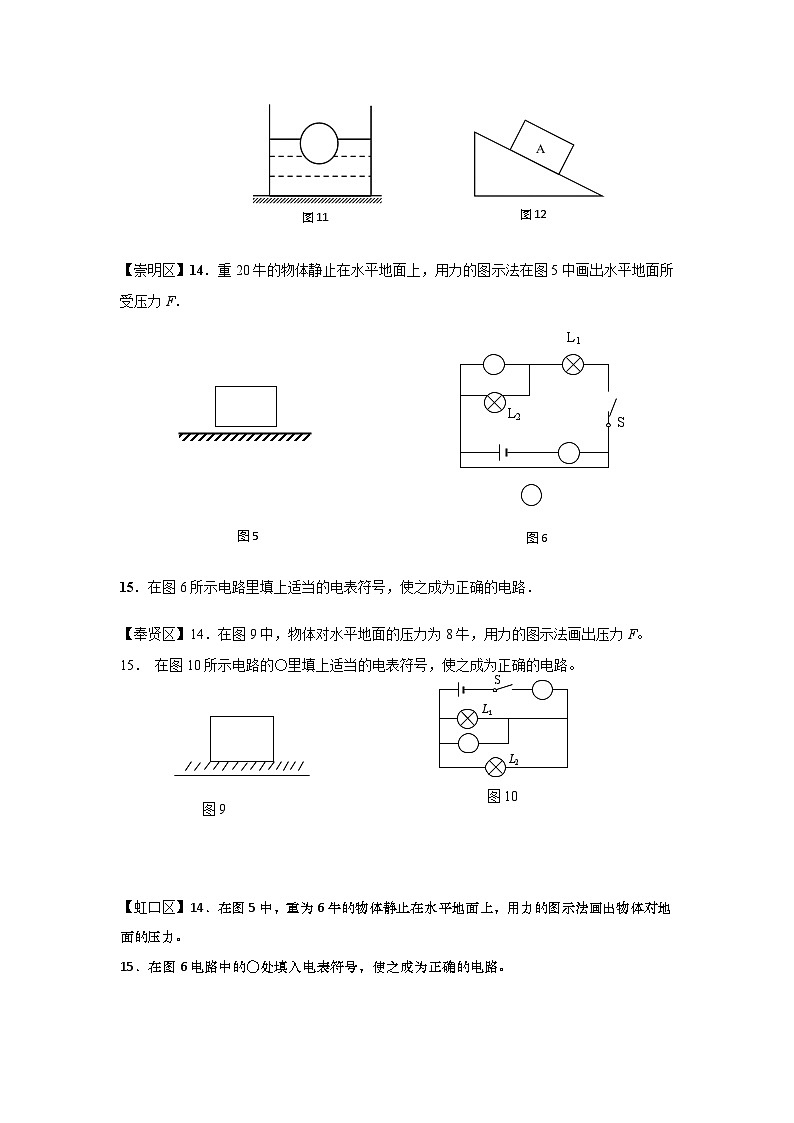

【宝山区】14．用力的图示法在图11中画出重4牛的小球静止在水中时受到的浮力F浮。
15．重10牛的木块A静止在斜面上，对斜面的压力为6牛。用力的图示法在图12中画出木块对斜面的压力F。
图12
图11
【崇明区】14．重20牛的物体静止在水平地面上，用力的图示法在图5中画出水平地面所受压力F．
L1
L2
S
图6
图5
15．在图6所示电路里填上适当的电表符号，使之成为正确的电路．
【奉贤区】14．在图9中，物体对水平地面的压力为8牛，用力的图示法画出压力F。
L2
L1
S
图10
15． 在图10所示电路的〇里填上适当的电表符号，使之成为正确的电路。
图9


【虹口区】14．在图5中，重为6牛的物体静止在水平地面上，用力的图示法画出物体对地面的压力。
15．在图6电路中的〇处填入电表符号，使之成为正确的电路。
S
图5 图6
【黄浦区】14．在图8中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F浮。
15．在图9所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向左移动时，电流表的示数变小，小灯亮度不变。
P
－ 0.6 3
A
L
S
图8 图9
【嘉定区】14. 在图7中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
15. 在图8中，重为6牛的小球静止在水面上，用力的图示法画出该小球所受的浮力F浮。
法线
O
A
30


图7 图8
【金山区】14．在图9中，重为10牛的物体静止在水平面上，用力的图示法画出水平面受到的压力F。
15．在图10所示电路的〇里填上适当的电表符号，要求：闭合开关S，各电路元件均能正常工作。
S
L2
L1
图9 图10

【静安区】16．在图5中，重为10牛的小球静止在水中，用力的图示法画出该球受到的浮力F浮。
17．根据图6中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
图5 图6 图7
S
电源
（ ） （ ）
－
R
－ 3 15
V
S
+
18．在图7电路中缺少两根导线，请按要求用笔线代替导线完成电路连接。要求：闭合开关S后，向右移动变阻器的滑片时，电压表的示数变大。

【闵行区】13．物体受到4牛的浮力，请在图7中用力的图示法画出该浮力F浮。
14．在图8所示电路中有一根导线尚未连接，请以笔画线代替导线补上，要求：闭合开关，向右移动滑片P时，小灯两端电压变大。
图7 图8
S
P
【普陀区】14．在图8中，重为6牛的物体置于水平地面，用力的图示法画出物体受到的支持力F支。
S
P
0.6
A
L
3
V
图8 图9
15
3
15．在图9所示的电路中，有两根导线尚未连接，请用笔画线代替导线连接。要求：向右移动滑片P，电压表示数减小 。
【青浦区】 14．在图8中，木块对水平地面的压力为8牛，用力的图示法画出地面受到的压力F。
S
L
P
3 15
V
15．在图9所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，电压表的示数变大。


图8 图9
【徐汇区】18．在图12中，重为4牛的物体静止在水平面上，用力的图示法画出地面受到的压力。
19．在图13所示电路中的〇里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。
20．在图14所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，小灯变亮，电压表的示数变小。
图12 图13 图14

S
L
3 15

V
P
L
【杨浦区】21 重为2牛的物块A、重为4牛的物块B按图9所示方式放置在水平地面上，用力的图示法画出物块B对地面的压力F。
22 在图10所示的电路中填入电流表或电压表的符号，要求：闭合开关后，电路正常工作。
A
B
图9
图10
