2023-2024学年山东省聊城市九年级上册11月期中物理试题（付解析）

这是一份2023-2024学年山东省聊城市九年级上册11月期中物理试题（付解析），共33页。
1．试题由选择题与非选择题两部分组成，共100分。考试时间80分钟。
2．将姓名、准考证号、考场号、座号填写在答题卡指定的位置。
3．试题答案全部写在答题卡上，完全按照答题卡中的“注意事项”答题．考试结束，只交答题卡。
愿你放飞思维，认真审题，充分发挥，争取交一份圆满的答卷。
一、单项选择题（每小题3分，共30分）
1. 如图所示是物质在三种不同状态下的分子模型，下列说法正确的是（ ）

A. 甲图中的物质具有流动性，但较难被压缩
B. 乙图中分子相距最近，分子间的作用力最小
C. 乙图中分子是静止的，甲、丙两图中分子在永不停息无规则运动
D. 甲、乙、丙分别表示固体，液体，气体分子的排列情况
2. 关于内能，下列说法中正确是（ ）
①一个物体温度降低，它的内能减小，温度为0℃时，物体的内能减小到零
②温度高的物体具有的内能一定比温度低的物体具有的内能多
③一切物体任何情况下都具有内能
④0℃的水变成0℃的冰，虽然温度不变，但要放出热量，所以内能减小
A. ①④B. ③④C. ②④D. ①②
3. 甲、乙两种物质的初温分别是15℃和40℃。它们的比热容之比为2∶3，质量之比为2∶1，吸收了相同的热量，最终甲的温度是45℃，则乙最终温度是（ ）
A. 40℃B. 62.5℃C. 80℃D. 82.5℃
4. 关于温度、内能、热量，下列说法正确的是（ ）
A. 温度高的物体含有的热量多
B. 物体吸收热量，温度一定升高
C. 气体膨胀对外做功，自身内能会减少
D. 热传递过程中，温度从高温物体传递给低温物体
5. 小明在加油站看到普通汽车只要加92号汽油，而涡轮增压的车需要加95号汽油，通过查资料得知，汽油标号不同是因为汽油中的异辛烷（化合物）含量不同：汽油标号越高，越不容易在压缩冲程中爆燃。涡轮增压的汽车利用发动机排出的废气驱动涡轮旋转，将空气压缩后压入汽缸，使汽油获得更多氧气，燃烧更充分。下列说法正确的是（ ）
A. 95号汽油和92号汽油的热值一定相同
B. 增压技术使汽缸内压强变大，压缩冲程中活塞对油气混合物做功更多，使之易爆燃
C. 涡轮增压技术使汽油燃烧更充分，从而能提高汽油的热值
D. 高温尾气仍含有较多热量，将这部分能量利用起来可以提高热机效率
6. 如图所示，有关粒子和宇宙的说法中正确的是（ ）
A. 地球绕太阳运行，太阳是宇宙的中心，伽利略提出了日心说
B. 分子由原子组成，原子由原子核和电子组成，原子核由质子和中子组成
C. 水和酒精均匀混合后总体积变小，说明分子永不停息地做无规则运动
D. 使玻璃板水平接触水面，向上拉时测力计示数变大，说明分子间只有引力

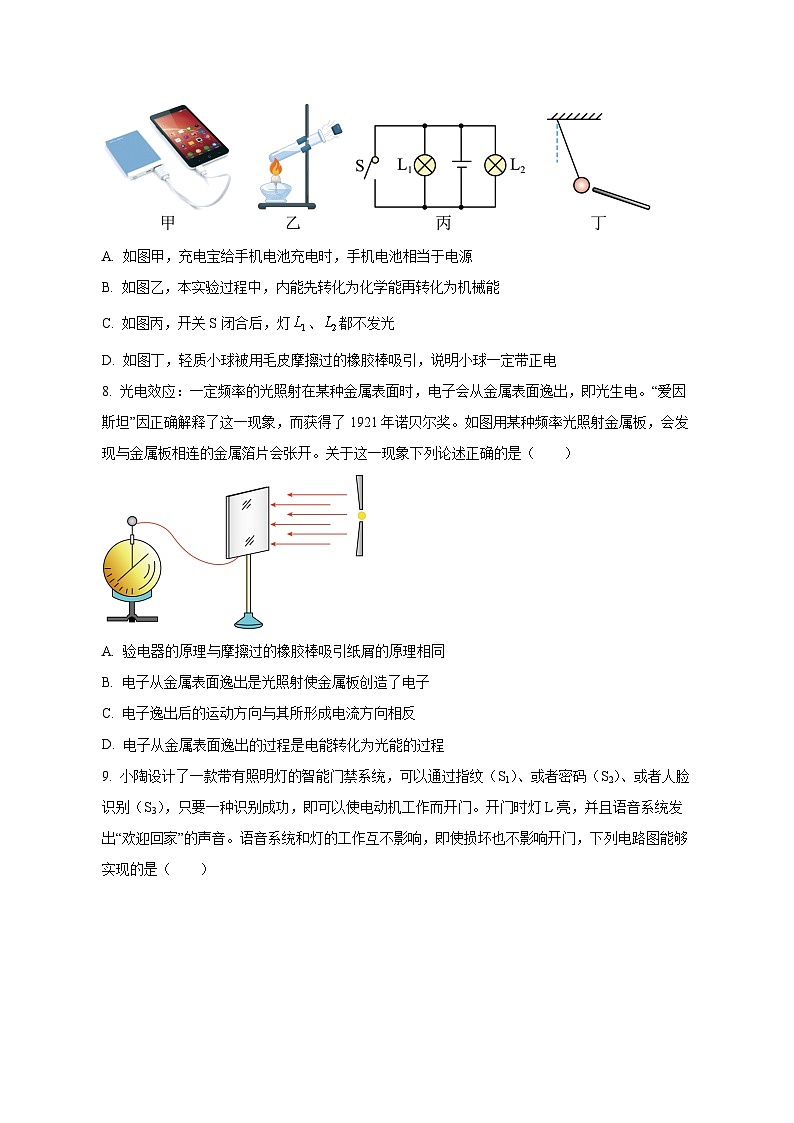

7. 下列说法正确的是（ ）
A. 如图甲，充电宝给手机电池充电时，手机电池相当于电源
B. 如图乙，本实验过程中，内能先转化为化学能再转化为机械能
C. 如图丙，开关S闭合后，灯、都不发光
D. 如图丁，轻质小球被用毛皮摩擦过的橡胶棒吸引，说明小球一定带正电
8. 光电效应：一定频率的光照射在某种金属表面时，电子会从金属表面逸出，即光生电。“爱因斯坦”因正确解释了这一现象，而获得了1921年诺贝尔奖。如图用某种频率光照射金属板，会发现与金属板相连的金属箔片会张开。关于这一现象下列论述正确的是（ ）
A. 验电器的原理与摩擦过的橡胶棒吸引纸屑的原理相同
B. 电子从金属表面逸出是光照射使金属板创造了电子
C. 电子逸出后的运动方向与其所形成电流方向相反
D. 电子从金属表面逸出的过程是电能转化为光能的过程
9. 小陶设计了一款带有照明灯的智能门禁系统，可以通过指纹（S1）、或者密码（S2）、或者人脸识别（S3），只要一种识别成功，即可以使电动机工作而开门。开门时灯L亮，并且语音系统发出“欢迎回家”的声音。语音系统和灯的工作互不影响，即使损坏也不影响开门，下列电路图能够实现的是（ ）
A. B.
C. D.
10. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断不正确的是（ ）

A. 电流表A1测量灯L1和L2的电流B. 电流表A2的示数比A1的小
C. 灯L1被短路时，L2不发光D. 仅断开S2只有一个表有示数
二、多项选择题（本题包括3个小题；每小题4分，共12分。每个小题的选项中至少有两个选项符合题意。全部选对的得4分。选对但不全的得2分，有选错或不选的得0分）
11. 两个相同的容器分别装满了质量相同的甲、乙两种液体．用同一热源分别加热，液体温度与加热时间关系如图所示：下列说法正确的是（ ）
A. 如果相同质量，且初温相同的甲和乙，吸收相同的热量，相互接触后，热量从甲传向乙
B. 甲液体的比热容大于乙液体的比热容
C. 如果质量相同的甲和乙，加热相同的时间，甲吸收的热量多
D. 如果甲中掺入水，则这种混合物比热容一定增大
12. 某混合动力型汽车的动力装置由汽油发动机和电动机组成，一般情况下，蓄电池为电动机供电，由电动机提供动力；当需要较大动力时，由汽油发动机和电动机共同提供动力；当汽车制动减速时，电动机还可以作为发电机的蓄电池充电。关于该车动力装置在工作时的能量转化情况，以下分析正确的是（ ）
A. 汽油发动机做功冲程把内能转化为机械能
B. 制动减速发电的过程把内能转化为电能
C. 电动机在提供动力时把机械能转化为电能
D. 发动机为蓄电池充电把电能转化为化学能
13. 如图所示，已知电流表A的示数为，电流表的示数为，电流表的示数为，有关通过灯的电流的大小说法正确的是（ ）
A. 灯、和是并联的
B. 通过的电流的大小为
C. 通过的电流的大小为
D. 通过的电流的大小为
三、填空题（每空1分，共15分）
14. 如图所示，是小丽妈妈做的香甜可口的“拔丝红薯”。“拔丝红薯”刚出锅时闻起来甜香浓郁，这是______现象：制作“拔丝”用的糖浆，需要不断地加热、搅拌，主要是通过______的方式改变糖浆的内能。

15. 如下表所示，是一部分物质的比热容【×103焦/（千克·℃）】和密度【×103千克/米3】。
综合分析表中的比热容和密度，我们发现：
①不同物质，比热容和密度一般是不同的。（仿照①再写出2条）
②______。
③______。
16. 如图应用温度一压强传感器可以探究气球破裂瞬间球内气体温度和压强的变化如图像所示，气球内气体体积增大，气球破裂瞬间，气球内气压突然降低，同时气球内的温度___________，说明：___________。
17. 法国物理学家___________，被誉为“电学中的牛顿”，为了纪念他的卓越贡献，将他的名字用作电流的单位。同学们在物理学习中常常会用到“控制变量法”、“类比法”、“比值定义法”等研究方法。通过“水向一定方向流动形成水流”，引出“电荷向一定方向移动形成电流”，此处运用的研究方法叫___________法。
18. 两个质量分别为、都带正电荷的小球，用绝缘轻质细线拴住，如图所示；则请判断两根细线上拉力、大小；
（1）___________；
（2）___________。（选填“”、“”或“”）

19. 如图所示为小亮设计的电路图，闭合开关________时，灯、和组成串联电路；闭合和开关时，灯________亮

20. 为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示，装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间，为完善设计方案，还需要在____（选填“a”或“b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作。点放烟花前，定时器使其所在支路处于_______状态，目的是_______________。
四、实验探究题（21题5分，22题7分，23题7分，共19分）
21. 小王和小明利用如图两套装置探究①“不同物质吸热升温的现象”以及②“不同燃料充分燃烧放热的现象”，液体和燃料的质量以及种类根据实验的需要和方便进行正确选取。
（1）两个实验中都要控制______（填“燃料、杯中液体”）质量相等；
（2）在探究“不同物质吸热升温的特点”时，物质吸热的多少是通过______来反映的；在探究“燃料燃烧放出的热量”，燃烧放热多少是通过______来反映的（填写序号）；
A．温度计上升的示数 B．加热时间
（3）假设在两个探究中根据所测数据都画出了如图图像（不计热量的损失），则根据图像可计算出，探究①“不同物质吸热升温的现象”中，图像一和图像二表示两种物质的比热容之比为______；②“不同燃料充分燃烧放热的现象”中，图像一和图像二表示两种燃料的热值之比为______。
22. 老师用如图（a）所示实验装置，加热试管使水沸腾，发现试管上方的小风车开始不停地转动。由此引出以下问题，请利用所学的知识回答。
（1）图（a）实验中能量转化方式与图（b）中汽油机的哪个冲程相同？______（选填序号）。
（2）图（b）中四个冲程的工作顺序是____________，其中不需要靠飞轮的惯性来完成的冲程有：______。（均选填序号）
（3）图（c）是柴油机的能流图，带“？”的是________带走的能量，这台柴油机的效率η＝________。
（4）若某单缸四冲程汽油机的功率为36kW，做功冲程每次对外做800J，则在1s内该汽油机能完成______个做功冲程，此汽油机飞轮的转速为__________r/min。
23. 如图，小蜀同学正在探究并联电路中电流的规律。
（1）闭合开关前，小蜀发现电流表的指针在如图甲所示的位置，原因是电流表______；为防止损坏电流表，在不能事先估计电流大小的情况下，应先进行______，以便正确选择电流表的量程；
（2）图乙是他们设计的电路图，图丙是他们测量电流时连接的实验电路，此时电流表测量的是______（选填“A”、“B”或“C”）处的电流；请在图丙中移动一根导线，移动后电流表测量的是通过的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路；______
（3）该同学测出A、B、C三处的电流如图所示，为了得出更普遍的规律，应当进行的操作方法是：______；
（4）另一同学又设计出如图甲的电路，电源电压保持不变。只闭合开关，电压表示数如图乙所示。再闭合开关，两电流表的指针均如图丙所示。则开关由断开到闭合后，电压表的示数为______V；当闭合开关、时，通过灯的电流为______A。

五、计算题（24题6分，25题9分，26题9分，共24分）
24. 小明家新安装了一台如图所示的太阳能热水器.热水器铭牌如下：
（1）太阳能热水器贮满水，水温从 升高到 时吸收了多少热量？
（2）若通过完全燃烧天然气加热一满箱水，使其温度从升高到时，不考虑热量的损失，需要多少立方米天然气？（天然气的热值为 ）
25. 为减少有害气体排放，LNG（液化天然气）新能源公交车已经投入运营，天然气汽车和汽油车相比较，尾气中的有害气体排放明显减少，无粉尘排放，因此天然气被称为绿色能源。
根据下表提供的信息，通过计算说明：
(1)天然气发动机燃烧1 m3天然气所做的有用功是多少？
(2)做同样多的有用功，汽油发动机需要燃烧多少千克汽油？
(3)若某天然气公交汽车每天消耗100 m3的天然气，与用汽油相比，它每天节约的运行成本是多少？
26. 某新型混合动力汽车有多种提供动力方式。内燃机不工作时，蓄电池向车轮输送能量；内燃机启动时，既可以向车轮输送能量，又可以给蓄电池充电，车速与所受阻力关系如图所示。在某次测试中只由内燃机提供能量，汽车以50km/h的速度在水平面上匀速行驶了0.5h，同时蓄电池的电能增加了5.12×107J，假设所用燃料的热值为4.5×107J/kg。求：
（1）测试过程中汽车牵引力做的功；
（2）测试过程中消耗8kg燃料（假设燃料完全燃烧），则放出的总热量是多少；
（3）内燃机的效率。

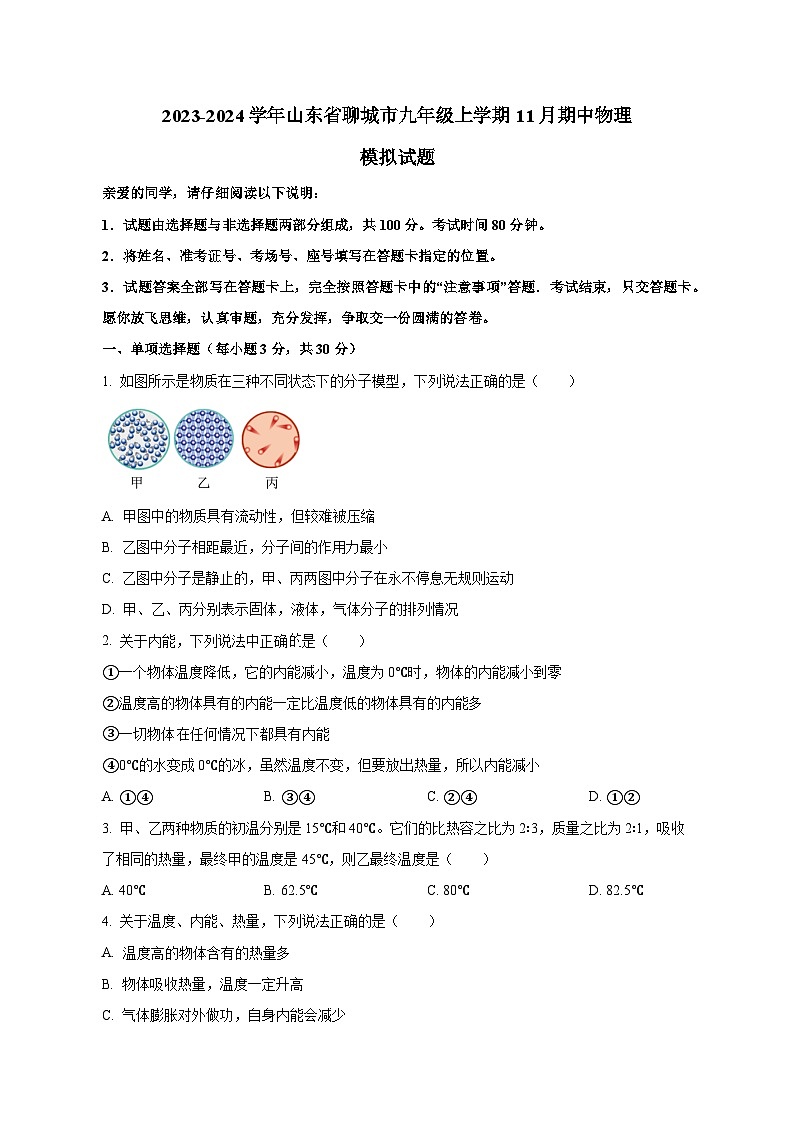

2023-2024学年山东省聊城市九年级上学期11月期中物理
模拟试题
亲爱的同学，请仔细阅读以下说明：
1．试题由选择题与非选择题两部分组成，共100分。考试时间80分钟。
2．将姓名、准考证号、考场号、座号填写在答题卡指定的位置。
3．试题答案全部写在答题卡上，完全按照答题卡中的“注意事项”答题．考试结束，只交答题卡。
愿你放飞思维，认真审题，充分发挥，争取交一份圆满的答卷。
一、单项选择题（每小题3分，共30分）
1. 如图所示是物质在三种不同状态下的分子模型，下列说法正确的是（ ）

A. 甲图中的物质具有流动性，但较难被压缩
B. 乙图中分子相距最近，分子间的作用力最小
C. 乙图中分子是静止的，甲、丙两图中分子在永不停息无规则运动
D. 甲、乙、丙分别表示固体，液体，气体分子的排列情况
【正确答案】A
【详解】甲图中分子间距略大，是液体分子的排列情况，乙图中分子间距离小，是固体分子的排列情况，丙图中分子距离很大，是气体分子的排列情况。
A．甲图中的物质为液态物质，具有流动性，但是很难被压缩，故A正确；
B．乙图中分子相距最近，分子间的作用力最大，故B错误；
C．一切物质的分子都在不停地做无规则运动，甲乙丙图中分子都在不停地做无规则运动，故C错误；
D．甲、乙、丙三图分别表示液体、固体、气体分子的排列情况，故D错误。
故选A。
2. 关于内能，下列说法中正确的是（ ）
①一个物体温度降低，它的内能减小，温度为0℃时，物体的内能减小到零
②温度高的物体具有的内能一定比温度低的物体具有的内能多
③一切物体在任何情况下都具有内能
④0℃的水变成0℃的冰，虽然温度不变，但要放出热量，所以内能减小
A. ①④B. ③④C. ②④D. ①②
【正确答案】B
【分析】
【详解】①③一个物体温度降低，它的内能减小；一切物体在任何情况下都具有内能，温度为0℃时，物体的内能不为零，故①错误，③正确；
②物体的内能与物体的质量、状态和温度等有关，温度高的物体具有的内能不一定比温度低的物体具有的内能多，故②错误；
④物质由液态变为固态叫凝固，凝固是放热过程，0℃的水变成0℃的冰虽然温度不变，但要放出热量，所以内能减小，故④正确。
故选B。
3. 甲、乙两种物质的初温分别是15℃和40℃。它们的比热容之比为2∶3，质量之比为2∶1，吸收了相同的热量，最终甲的温度是45℃，则乙最终温度是（ ）
A. 40℃B. 62.5℃C. 80℃D. 82.5℃
【正确答案】C
【详解】根据，甲乙升高的温度之比为
设乙的末温为，则有
解得乙最终温度。故ABD不符合题意，C符合题意。
故选C。
4. 关于温度、内能、热量，下列说法正确的是（ ）
A. 温度高的物体含有的热量多
B. 物体吸收热量，温度一定升高
C. 气体膨胀对外做功，自身内能会减少
D. 热传递过程中，温度从高温物体传递给低温物体
【正确答案】C
【详解】A．热量是过程量，不能说物体含有的热量多，故A错误；
B．物体吸收热量过程中温度不一定升高，例如：晶体在熔化过程中，吸热但温度不变，故B错误；
C．气体膨胀对外做功，内能转化为机械能，则物体内能减小，故C正确；
D．在发生热传递时，高温物体放出热量，低温物体吸收热量，内能总是从高温物体转移到低温物体，故D错误。
故选C。
5. 小明在加油站看到普通汽车只要加92号汽油，而涡轮增压的车需要加95号汽油，通过查资料得知，汽油标号不同是因为汽油中的异辛烷（化合物）含量不同：汽油标号越高，越不容易在压缩冲程中爆燃。涡轮增压的汽车利用发动机排出的废气驱动涡轮旋转，将空气压缩后压入汽缸，使汽油获得更多氧气，燃烧更充分。下列说法正确的是（ ）
A. 95号汽油和92号汽油的热值一定相同
B. 增压技术使汽缸内压强变大，压缩冲程中活塞对油气混合物做功更多，使之易爆燃
C. 涡轮增压技术使汽油燃烧更充分，从而能提高汽油的热值
D. 高温尾气仍含有较多热量，将这部分能量利用起来可以提高热机效率
【正确答案】D
【详解】A．95号汽油和92号汽油的成分不同，热值不一定相同，故A错误；
B．增压技术使气缸内压强变大，压缩冲程中，活塞对油气混合物做功更多，油气混合物的温度越高，同时增加了氧气含量，使汽油燃烧更充分，不易爆燃，故B错误；
C．热值跟燃料的种类有关，跟燃料的质量，燃烧情况等无关，故C错误；
D．高温尾气仍含有较多热量，将这部分能量利用起来的话可以增加有用功的比重，可以提高热机效率，故D正确。
故选D。
6. 如图所示，有关粒子和宇宙的说法中正确的是（ ）
A. 地球绕太阳运行，太阳是宇宙的中心，伽利略提出了日心说
B. 分子由原子组成，原子由原子核和电子组成，原子核由质子和中子组成
C. 水和酒精均匀混合后总体积变小，说明分子永不停息地做无规则运动
D. 使玻璃板水平接触水面，向上拉时测力计示数变大，说明分子间只有引力
【正确答案】B
【详解】A．地球绕太阳运行，太阳是太阳系的中心，不是宇宙的中心，故A错误；
B．分子由原子组成，卢瑟福建立了原子的核式结构模型，原子由位于中心的原子核和核外电子组成，原子核由质子和中子组成，故B正确；
C．水和酒精均匀混合后总体积变小，说明分子间存在间隙，故C错误；
D．分子间引力和斥力是同时存在的，使玻璃板水平接触水面，水分子对玻璃分子有一个向下的引力，所以向上拉时测力计示数变大，故D错误。
故选B。
7. 下列说法正确的是（ ）
A. 如图甲，充电宝给手机电池充电时，手机电池相当于电源
B. 如图乙，本实验过程中，内能先转化为化学能再转化为机械能
C. 如图丙，开关S闭合后，灯、都不发光
D. 如图丁，轻质小球被用毛皮摩擦过的橡胶棒吸引，说明小球一定带正电
【正确答案】C
【详解】A．用充电宝给手机电池充电时，手机电池消耗电能，相当于用电器，故A错误；
B．酒精燃烧，是酒精的化学能转化为火的内能，然后转移给水蒸气；水蒸气对软木塞做功，将塞子推出，水蒸气的内能转化为软木塞的机械能，故B错误；
C．开关S闭合后，电源的两端被导线相连，则电源会被短路，两灯都不发光，故C正确；
D．毛皮摩擦过的橡胶棒带负电，小球被吸引，说明小球可能带正电；由于带电体能吸引不带电的轻小物体，所以小球可能不带电，故D错误。
故选C。
8. 光电效应：一定频率的光照射在某种金属表面时，电子会从金属表面逸出，即光生电。“爱因斯坦”因正确解释了这一现象，而获得了1921年诺贝尔奖。如图用某种频率光照射金属板，会发现与金属板相连的金属箔片会张开。关于这一现象下列论述正确的是（ ）
A. 验电器的原理与摩擦过的橡胶棒吸引纸屑的原理相同
B. 电子从金属表面逸出是光照射使金属板创造了电子
C. 电子逸出后的运动方向与其所形成电流方向相反
D. 电子从金属表面逸出的过程是电能转化为光能的过程
【正确答案】C
【详解】A．验电器的原理是同种电荷相互排斥，摩擦过的橡胶棒吸引纸屑的原理是带电体有吸引轻小物体的性质，所以验电器的原理与摩擦过的橡胶棒吸引纸屑的原理不相同，故A错误；
B．一定频率的光照射在某种金属表面时，金属束缚电子的能力弱，电子会从金属表面逸出，并不是创造了电子，故B错误；
C．电子带负电，电子定向移动的方向与电流的方向相反，故C正确；
D．电子会从金属表面逸出，光生电，所以是光能转化为电能，故D错误。
故选C。
9. 小陶设计了一款带有照明灯的智能门禁系统，可以通过指纹（S1）、或者密码（S2）、或者人脸识别（S3），只要一种识别成功，即可以使电动机工作而开门。开门时灯L亮，并且语音系统发出“欢迎回家”的声音。语音系统和灯的工作互不影响，即使损坏也不影响开门，下列电路图能够实现的是（ ）
A. B.
C. D.
【正确答案】A
【详解】A．指纹（S1）、或者密码（S2）、或者人脸识别（S3）， 只要一种识别成功，即可以使电动机工作而开门，指纹、密码、人脸识别，三者并联；语音系统和灯工作互不影响，即使损坏也不影响开门，语音系统、灯、电动机互不影响，三者并联，故A符合题意；
B．只要一种识别成功，即可以使电动机工作而开门，但语音系统、灯、电动机串联，只要一个不工作，都不能工作，故B不符合题意。
C．只有指纹、密码、人脸识别三者同时开锁电路才能工作，语音系统、灯、电动机互不影响，三者并联，互不影响，故C不符合题意；
D．只有指纹、密码、人脸识别三者同时开锁电路才能工作，但语音系统、灯、电动机串联，只要一个不工作，都不能工作，故D不符合题意。
故选A。
10. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断不正确的是（ ）

A. 电流表A1测量灯L1和L2的电流B. 电流表A2的示数比A1的小
C. 灯L1被短路时，L2不发光D. 仅断开S2只有一个表有示数
【正确答案】D
【详解】由图可知，L1、L2并联接入电路，开关S2在干路上，控制整个电路，开关S1与L1在一条支路，控制L1；电流表A1在干路上，测量干路中的电流，电流表A2与L1在一条支路，测量通过L1的电流。
AB．电流表A1在干路上，测量干路中的电流，电流表A2测量通过L1的电流，由并联电路电流的规律可知A1的示数大于A2的示数，故AB正确，不符合题意；
C．若灯L1发生短路，L2同时短路，L2不能发光，故C正确，不符合题意；
D．仅断开S2，整个电路断路，电流表A1和电流表A2都无示数，故D错误，符合题意。
故选D。
二、多项选择题（本题包括3个小题；每小题4分，共12分。每个小题的选项中至少有两个选项符合题意。全部选对的得4分。选对但不全的得2分，有选错或不选的得0分）
11. 两个相同的容器分别装满了质量相同的甲、乙两种液体．用同一热源分别加热，液体温度与加热时间关系如图所示：下列说法正确的是（ ）
A. 如果相同质量，且初温相同的甲和乙，吸收相同的热量，相互接触后，热量从甲传向乙
B. 甲液体的比热容大于乙液体的比热容
C. 如果质量相同的甲和乙，加热相同的时间，甲吸收的热量多
D. 如果甲中掺入水，则这种混合物的比热容一定增大
【正确答案】AD
【详解】AB．已知两种液体质量相等，相同热源加热说明相同时间提供的热量相等，由图象可以看出：在吸收热量相同时，甲液体升高的温度更高，热量从温度高的甲传向乙；由公式c＝可知，甲液体比热较小，故A正确、B错误；
C．由题可知，同一热源分别加热，加热相同的时间，甲与乙液体吸收的热量相同，故C错误；
D．因为水的比热容较大，所以如果甲中掺入水，则这种混合物的比热容一定增大，故D正确。
故选AD。
12. 某混合动力型汽车的动力装置由汽油发动机和电动机组成，一般情况下，蓄电池为电动机供电，由电动机提供动力；当需要较大动力时，由汽油发动机和电动机共同提供动力；当汽车制动减速时，电动机还可以作为发电机的蓄电池充电。关于该车动力装置在工作时的能量转化情况，以下分析正确的是（ ）
A. 汽油发动机做功冲程把内能转化为机械能
B. 制动减速发电的过程把内能转化为电能
C. 电动机在提供动力时把机械能转化为电能
D. 发动机为蓄电池充电把电能转化为化学能
【正确答案】AD
【详解】A．汽油发动机做功冲程是利用内能来做功的冲程，把内能转化为机械能，故A正确；
B．当汽车制动减速时，电动机还可以作为发电机为蓄电池充电，将机械能转化为电能，故B错误；
C．电动机在提供动力时把电能转化为机械能，故C错误；
D．发动机为蓄电池充电时，蓄电池发生化学反应，将机械能转化为电能，再转化为化学能，故D正确。
故选AD。
13. 如图所示，已知电流表A的示数为，电流表的示数为，电流表的示数为，有关通过灯的电流的大小说法正确的是（ ）
A. 灯、和是并联的
B. 通过的电流的大小为
C. 通过的电流的大小为
D. 通过的电流的大小为
【正确答案】ABC
【详解】A．分析电路图可知，电流分别经过灯、和回到负极，灯、和是并联的。故A正确；
BCD．由电路图可知，电流表A测干路电流，则有
①
电流表A1测L2和L3支路的电流之和，则有
②
电流表A2测L1和L2支路的电流之和，则有
③
联立①②③，解得：，，。故BC正确，D错误。
故选ABC。
三、填空题（每空1分，共15分）
14. 如图所示，是小丽妈妈做的香甜可口的“拔丝红薯”。“拔丝红薯”刚出锅时闻起来甜香浓郁，这是______现象：制作“拔丝”用的糖浆，需要不断地加热、搅拌，主要是通过______的方式改变糖浆的内能。

【正确答案】 ①. 扩散 ②. 热传递
【详解】[1]“拔丝红薯”刚出锅时闻起来甜香浓郁，是分子不停地做无规则运动的结果，属于扩散现象。
[2]制作“拔丝”用的糖浆，需要不断地加热、搅拌，糖浆吸收热量、温度升高、内能增加，属于热传递方式改变糖浆内能。
15. 如下表所示，是一部分物质的比热容【×103焦/（千克·℃）】和密度【×103千克/米3】。
综合分析表中的比热容和密度，我们发现：
①不同物质，比热容和密度一般是不同的。（仿照①再写出2条）
②______。
③______。
【正确答案】 ①. 同种物质，状态不同，比热容和密度是不同的 ②. 不同物质，比热容和密度可能是相同的
【详解】[1]②由表中数据可知，水和冰是同种物质，状态不同，其比热容和密度不同，故可以发现：同种物质，状态不同，比热容和密度是不同的。
[2]③由表中数据可知，酒精和煤油是不同物质，其比热容和密度是相同的，故可以发现：不同物质，比热容和密度可能是相同的。
16. 如图应用温度一压强传感器可以探究气球破裂瞬间球内气体温度和压强的变化如图像所示，气球内气体体积增大，气球破裂瞬间，气球内气压突然降低，同时气球内的温度___________，说明：___________。
【正确答案】 ①. 降低 ②. 物体对外做功，本身内能减小，温度降低
【详解】[1][2]气球在破裂瞬间，空气膨胀对外做功，体积增大，其内能会减小，温度降低；这说明物体在对外做功时，其本身内能会减小，温度会降低。
17. 法国物理学家___________，被誉为“电学中的牛顿”，为了纪念他的卓越贡献，将他的名字用作电流的单位。同学们在物理学习中常常会用到“控制变量法”、“类比法”、“比值定义法”等研究方法。通过“水向一定方向流动形成水流”，引出“电荷向一定方向移动形成电流”，此处运用的研究方法叫___________法。
【正确答案】 ①. 安培 ②. 类比
【详解】[1]法国物理学家安培提出了安培分子电流假说，揭示了磁现象的电本质，为了纪念他的卓越贡献，将他的名字用作电流的单位。
[2]电流看不到，摸不着，是抽象的，学习电流时，将电流与水流作类比，通过水向一定方向流动形成水流，引出电荷向一定的方向移动就形成电流，采用了类比法。
18. 两个质量分别为、都带正电荷的小球，用绝缘轻质细线拴住，如图所示；则请判断两根细线上拉力、大小；
（1）___________；
（2）___________。（选填“”、“”或“”）

【正确答案】 ①. = ②. >
【详解】（1）[1]将两个小球作为整体进行受力分析，两个小球受到整体重力，上面的绳子承担两个小球的重力，所以向上的拉力
F1=(mA+mB)g
（2）[2]下端的小球B受到向下的重力，由于同种电荷相排斥，则下面的绳子受到向上的拉力F2等于上端小球对下端小球的排斥力和小球B受到向下的重力之和，故
F2>mBg
19. 如图所示为小亮设计的电路图，闭合开关________时，灯、和组成串联电路；闭合和开关时，灯________亮

【正确答案】 ①. S3 ②. L1、L2
【详解】[1]由图可知，要使灯L1、L2和L3组成串联电路，应将三灯首尾相连接到电源两端，则需闭合开关S3。
[2]闭合开关S1、S2，电流从电源的正极出来，分别经过灯泡L1、L2，故L1、L2亮。
20. 为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示，装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间，为完善设计方案，还需要在____（选填“a”或“b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作。点放烟花前，定时器使其所在支路处于_______状态，目的是_______________。
【正确答案】 ①. a ②. 通路 ③. 进行倒计时，避免点燃烟花造成人员伤害
【详解】[1]由题知，断开此开关，指示灯熄灭，整个装置停止工作，所以，该开关应与指示灯串联，同时能控制整个电路，由电路图可知，开关S应安装在a处。
[2][3]由电路图可知，定时器与点火器并联，点燃烟花前，只有定时器是通路时（相当于一根导线），才能将点火器短路，使点火器不能工作；否则，在进行倒计时，点火器工作会点燃烟花造成人员伤害，因此其目的是：进行倒计时，避免点燃烟花造成人员伤害。
四、实验探究题（21题5分，22题7分，23题7分，共19分）
21. 小王和小明利用如图两套装置探究①“不同物质吸热升温的现象”以及②“不同燃料充分燃烧放热的现象”，液体和燃料的质量以及种类根据实验的需要和方便进行正确选取。
（1）两个实验中都要控制______（填“燃料、杯中液体”）质量相等；
（2）在探究“不同物质吸热升温的特点”时，物质吸热的多少是通过______来反映的；在探究“燃料燃烧放出的热量”，燃烧放热多少是通过______来反映的（填写序号）；
A．温度计上升的示数 B．加热时间
（3）假设在两个探究中根据所测数据都画出了如图图像（不计热量的损失），则根据图像可计算出，探究①“不同物质吸热升温的现象”中，图像一和图像二表示两种物质的比热容之比为______；②“不同燃料充分燃烧放热的现象”中，图像一和图像二表示两种燃料的热值之比为______。
【正确答案】 ①. 杯中液体 ②. B ③. A ④. 1：4 ⑤. 2：1
【详解】（1）[1]在探究不同物质吸热升温现象的实验中，除了物质的种类不同外，其它因素都应保持一样，所以应让杯中的液体质量相等；在探究不同燃料充分燃烧放热现象的实验中，除了燃料的种类不同外，其它因素都应一致，所以杯中液体的质量应相等。所以两个实验都控制杯中液体的质量相等。
（2）[2]在探究不同物质吸热升温特点时，应让相同的热源给不同种类的质量相同的液体加热，则在相同时间内热源放出的热量相同，液体吸收的热量也相同，不同时间内吸收的热量不同，所以物质吸热的多少是通过加热时间来反映的。故A不符合题意，B符合题意。
故选B。
[3]在探究燃料燃烧放出的热量的实验中，应让质量相同的不同种燃料给质量相同的同种液体加热，则液体吸收的热量不同，温度计的示数也不同，所以燃烧放热的多少是通过温度计上升的示数来反映的，故A符合题意，B不符合题意。
故选A。
（3）[4]由图像知，两种液体的温度都升到40℃即升高相同的温度10℃时，图像一的物质用时10min，图像二的物质用时40min，那么升高相同的温度，图像二的物质吸收的热量是图像一物质吸收热量的4倍。据Q吸=cm(t-t0)知，在质量相同、升高温度相同时，比热容与吸收的热量成正比，所以
c1:c2=Q吸1:Q吸2=1︰4
[5]由图像知，完全燃烧质量相同的不同种燃料给相同的液体加热时，图像一、二中的液体升高的温度分别为
，
即在这个过程中，图像一液体吸收热量是图像二液体吸收的热量的2倍，而燃料燃烧放出的热量全部被液体吸收，所以图像一中燃料完全燃烧放出的热量是图像二中燃烧完全燃烧放出热量的2倍。据Q放=mq知，完全燃烧相同质量的燃料时，热值与放出的热量成正比，所以
q1:q2=Q放1:Q放2=2︰1
22. 老师用如图（a）所示实验装置，加热试管使水沸腾，发现试管上方的小风车开始不停地转动。由此引出以下问题，请利用所学的知识回答。
（1）图（a）实验中能量转化方式与图（b）中汽油机哪个冲程相同？______（选填序号）。
（2）图（b）中四个冲程的工作顺序是____________，其中不需要靠飞轮的惯性来完成的冲程有：______。（均选填序号）
（3）图（c）是柴油机的能流图，带“？”的是________带走的能量，这台柴油机的效率η＝________。
（4）若某单缸四冲程汽油机的功率为36kW，做功冲程每次对外做800J，则在1s内该汽油机能完成______个做功冲程，此汽油机飞轮的转速为__________r/min。
【正确答案】 ①. 丙 ②. 丁乙丙甲 ③. 丙 ④. 废气 ⑤. 30% ⑥. 45 ⑦. 5400
【详解】(1)[1]试管口冒出的温度较高的气体推动风车转动，将内能转化为机械能，这与热机做功冲程的能量转化情况相同。丙冲程是做功冲程。
(2)[2]四个工作冲程的顺序为：吸气、压缩、做功、排气。吸气冲程的特点是：进气门打开，为丁；排气冲程的特点是：排气门打开，为甲；做功冲程的特点是：两个气门都关闭，活塞向下运动，为丙；压缩冲程的特点为：两个气门都关闭，活塞向上运动。故四个冲程的工作顺序是丁乙丙甲。
[3]除了做功冲程能够提供动力外，其余三个冲程都需要飞轮的惯性来完成。
(3)[4]柴油机损失的能量主要是废气带走的能量。
[5]其效率为
(4)[6]1s时间内汽油机做的功为
1s时间内需要完成的做功冲程数是
[7]1s时间内完成45个做功冲程，即完成了45个工作循环，一个工作循环飞轮转2转，则1分钟内飞轮转的转数为
23. 如图，小蜀同学正在探究并联电路中电流规律。
（1）闭合开关前，小蜀发现电流表的指针在如图甲所示的位置，原因是电流表______；为防止损坏电流表，在不能事先估计电流大小的情况下，应先进行______，以便正确选择电流表的量程；
（2）图乙是他们设计的电路图，图丙是他们测量电流时连接的实验电路，此时电流表测量的是______（选填“A”、“B”或“C”）处的电流；请在图丙中移动一根导线，移动后电流表测量的是通过的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路；______
（3）该同学测出A、B、C三处的电流如图所示，为了得出更普遍的规律，应当进行的操作方法是：______；
（4）另一同学又设计出如图甲的电路，电源电压保持不变。只闭合开关，电压表示数如图乙所示。再闭合开关，两电流表的指针均如图丙所示。则开关由断开到闭合后，电压表的示数为______V；当闭合开关、时，通过灯的电流为______A。

【正确答案】 ①. 没有调零 ②. 大量程试触 ③. A ④. ⑤. 换用不同规格的灯泡多次试验 ⑥. 6 ⑦. 1.12
【详解】（1）[1][2]如甲图，闭合开关前电流表指针左偏，说明没有对电流表进行调零；同时，为防止损坏电流表，在不能事先估计电流大小的情况下，应先接入大量程试触，根据示数再进行调整。
（2）[3]分析丙图可知，此时电流表处在干路上，测的是A点电流。
[4]要测通过L1的电流，需要将电流表改接到L1所在的支路上，作图如下
（3）[5]只由一次实验得出的结论不具有普遍性，所以应该换用不同规格的灯泡多次试验。
（4）[6][7]分析电路图可知，只闭合开关时，只有L1连入电路，电压表测电源电压，示数为6V，则电源电压为6V；再闭合开关，L2并联进电路中，此时电压表仍测电源电压，仍为6V，电流表A2测L2支路电流，A1测干路电流，干路电流肯定大于支路电流，所以结合丙图可知A1示数为1.2A，A2示数为0.28A，根据并联电路具有分流作用，可得通过L1的电流为
五、计算题（24题6分，25题9分，26题9分，共24分）
24. 小明家新安装了一台如图所示的太阳能热水器.热水器铭牌如下：
（1）太阳能热水器贮满水，水温从 升高到 时吸收了多少热量？
（2）若通过完全燃烧天然气加热一满箱水，使其温度从升高到时，不考虑热量的损失，需要多少立方米天然气？（天然气的热值为 ）
【正确答案】（1）（2）
【详解】（1）．根据题意知道，太阳能热水器贮满水时，水的质量是：
，
由知道，水吸收太阳的热量是：
Q =cm（t-t0）=4.2×103J/（kg•℃）×200kg×（50℃-20℃）=2.52×107J；
（2）．由Q吸 =Q放 =Vq知道，所以需要天然气的体积是：
=0.63m3．
答：（1）．太阳能热水器贮满水，水温从20℃加热到50℃时吸收了2.52×107 J；
（2）．不考虑热量的损失，需要0.63m3天然气；
25. 为减少有害气体排放，LNG（液化天然气）新能源公交车已经投入运营，天然气汽车和汽油车相比较，尾气中的有害气体排放明显减少，无粉尘排放，因此天然气被称为绿色能源。
根据下表提供的信息，通过计算说明：
(1)天然气发动机燃烧1 m3天然气所做的有用功是多少？
(2)做同样多的有用功，汽油发动机需要燃烧多少千克汽油？
(3)若某天然气公交汽车每天消耗100 m3的天然气，与用汽油相比，它每天节约的运行成本是多少？
【正确答案】(1)9.2×106J；
(2)0.8 kg；
(3)270
【分析】
【详解】(1)燃烧1 m3天然气所释放的热量为：
其所做的有用功为：
(2)做同样多的有用功，汽油发动机需要释放的热量为：
则需要燃烧汽油的质量为：
(3)公交车消耗100 m3天然气时，对应需要消耗的汽油为80 kg，则其节约的成本为：
26. 某新型混合动力汽车有多种提供动力方式。内燃机不工作时，蓄电池向车轮输送能量；内燃机启动时，既可以向车轮输送能量，又可以给蓄电池充电，车速与所受阻力的关系如图所示。在某次测试中只由内燃机提供能量，汽车以50km/h的速度在水平面上匀速行驶了0.5h，同时蓄电池的电能增加了5.12×107J，假设所用燃料的热值为4.5×107J/kg。求：
（1）测试过程中汽车牵引力做的功；
（2）测试过程中消耗8kg燃料（假设燃料完全燃烧），则放出的总热量是多少；
（3）内燃机的效率。

【正确答案】（1）1×108J；（2）3.6×108J；（3）42%
【详解】解：（1）由速度公式可得，汽车运动的距离
s＝vt＝50km/h×0.5h＝25km＝2.5×104m
因汽车匀速行驶处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，由图像可知，汽车的牵引力
F＝f＝4000N
则汽车牵引力做的功
W＝Fs＝4000N×2.5×104m＝1×108J
（2）消耗8kg的燃料完全燃烧放出的热量
Q放＝mq＝8kg×4.5×107J/kg＝3.6×108J
（3）汽车牵引力做功使其前进的同时给蓄电池充电，电能增加了W电＝5.12×107J，燃料燃烧转化为有用的能量
W有＝W+W电＝1×108J+5.12×107J＝1.512×108J
内燃机的效率

答：（1）测试过程中汽车牵引力做的功为1×108J；
（2）测试过程中消耗8kg燃料（假设燃料完全燃烧），则放出的总热量是3.6×108J；
（3）内燃机的效率为42%。
物质
水
酒精
煤油
铜
铁
铝
松木
玻璃
冰
比热容
4.2
2.1
2.1
0.39
0.46
0.88
1.7
0.84
2.1
密度
10
0.8
0.8
8.9
7.8
2.7
0.23
2.7
0.9
位置
A
B
C
电流/A
型号HM-20
集热管数28支
水箱容积200L
集热管管长180cm
防水等级A
系统承压3.0MPa
热机效率
热值
价格
天然气发动机
η2＝40%
q2＝2.3×107 J/m3
4.5元/m3
汽油发动机
η1＝25%
q1＝4.6×107 J/kg
9.0元/kg
物质
水
酒精
煤油
铜
铁
铝
松木
玻璃
冰
比热容
4.2
2.1
2.1
0.39
0.46
0.88
1.7
0.84
2.1
密度
1.0
0.8
0.8
8.9
7.8
2.7
0.23
2.7
0.9
位置
A
B
C
电流/A
型号HM-20
集热管数28支
水箱容积200L
集热管管长180cm
防水等级A
系统承压3.0MPa
热机效率
热值
价格
天然气发动机
η2＝40%
q2＝2.3×107 J/m3
4.5元/m3
汽油发动机
η1＝25%
q1＝4.6×107 J/kg
9.0元/kg
