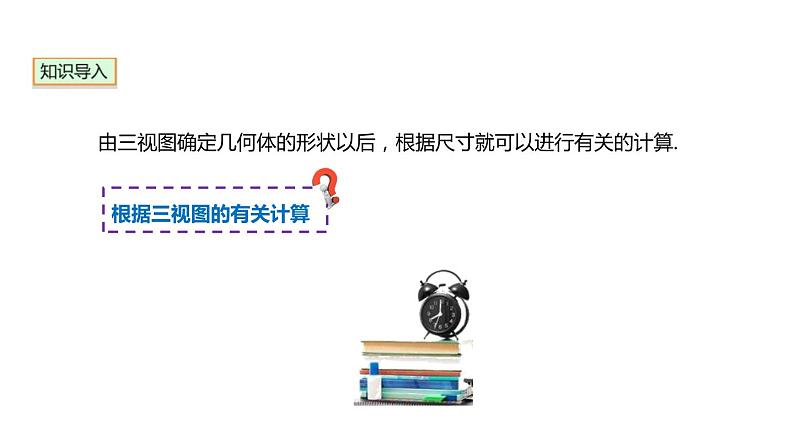

由三视图确定几何体的形状以后，根据尺寸就可以进行有关的计算.

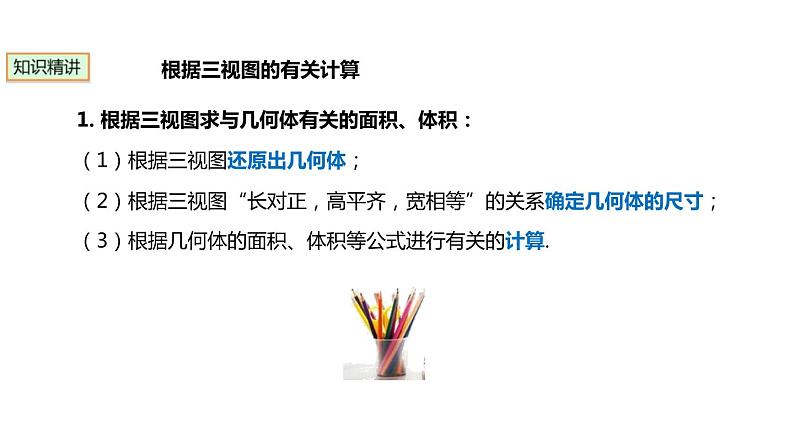

1. 根据三视图求与几何体有关的面积、体积：
（1）根据三视图还原出几何体；
（2）根据三视图“长对正，高平齐，宽相等”的关系确定几何体的尺寸；
（3）根据几何体的面积、体积等公式进行有关的计算.

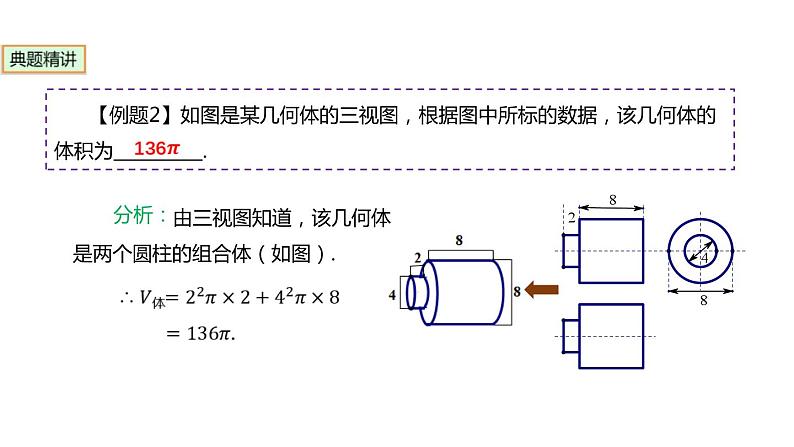

由三视图知道，该几何体是两个圆柱的组合体（如图）.
【例题2】如图是某几何体的三视图，根据图中所标的数据，该几何体的体积为__________.

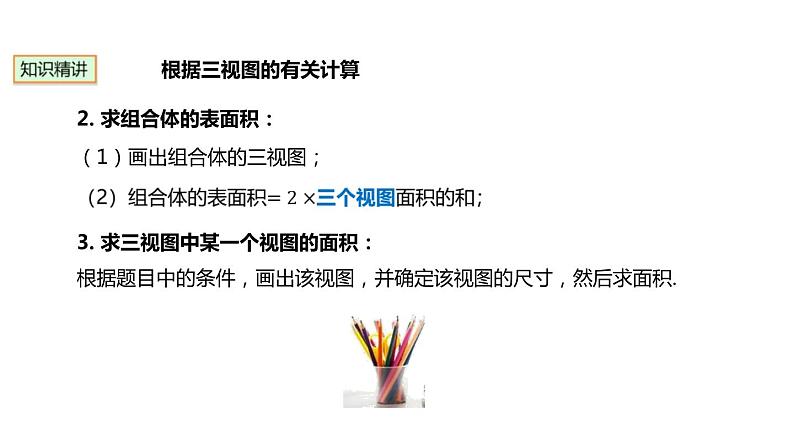

2. 求组合体的表面积：
（1）画出组合体的三视图；
3. 求三视图中某一个视图的面积：
根据题目中的条件，画出该视图，并确定该视图的尺寸，然后求面积.

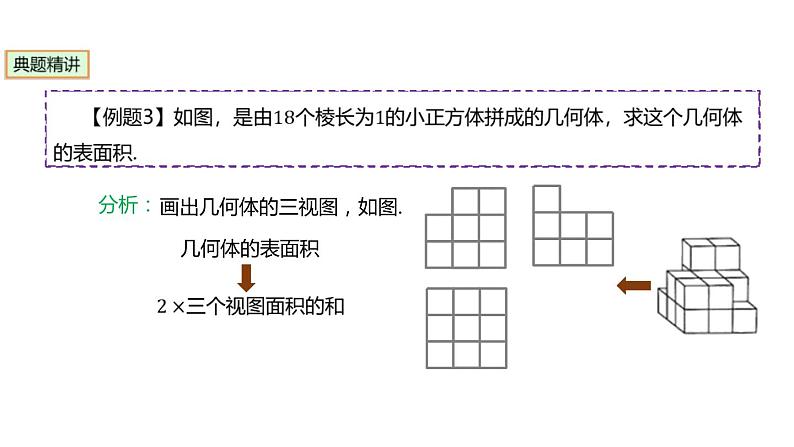

画出几何体的三视图，如图.
该几何体的三视图，如图.
【例题4】长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是__________.
1.如图，是一个工件的三视图，则此工件的全面积是（ ） A. 85πcm2 B. 90πcm2 C. 155πcm2 D. 165πcm2
（30000+3200π）cm3
1. 根据三视图还原出几何体，可以求出有关的面积或体积.
2. 画出组合体的三视图，可以求组合体的表面积.
3. 根据题目条件画出几何体的某一个视图，可以求出该视图的面积.
