第29章 投影与视图 人教版数学九年级下册全章复习课件

这是一份第29章 投影与视图 人教版数学九年级下册全章复习课件，共20页。

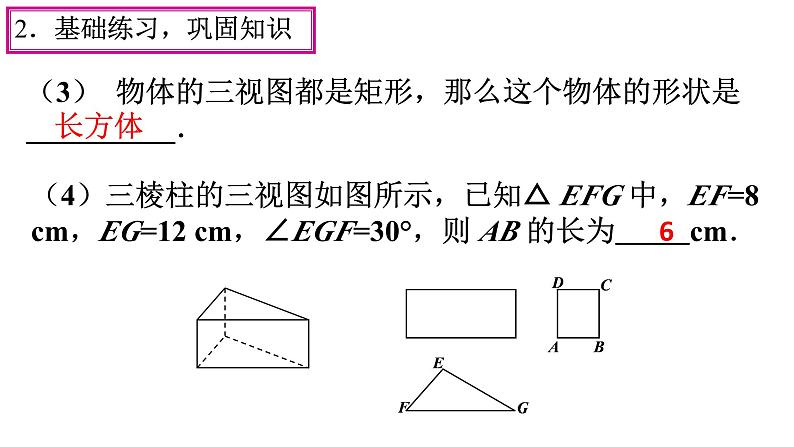

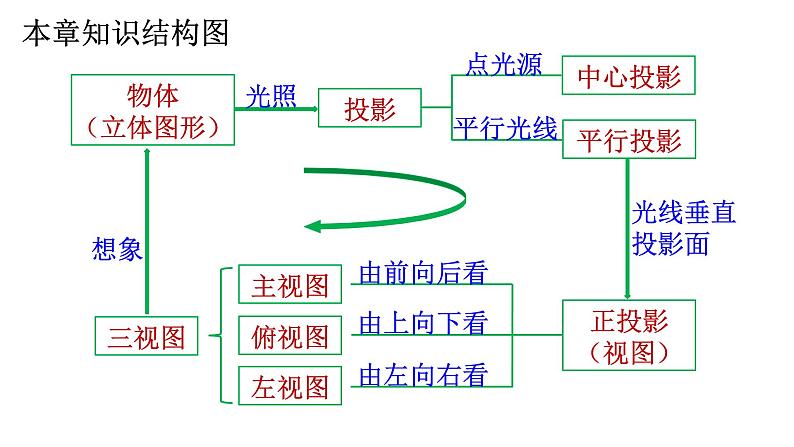

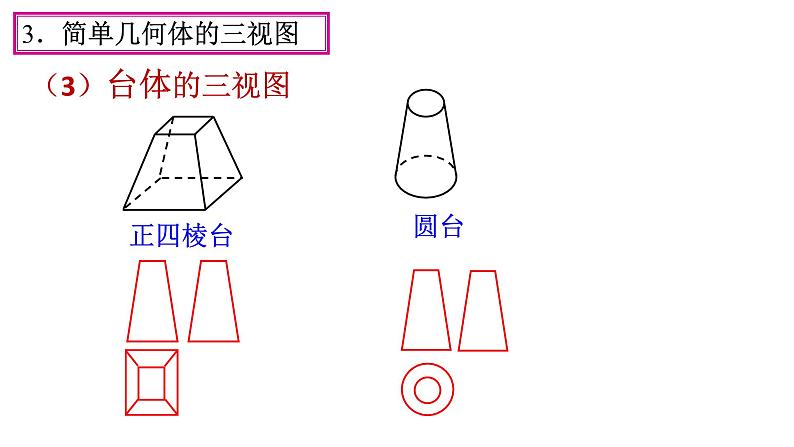

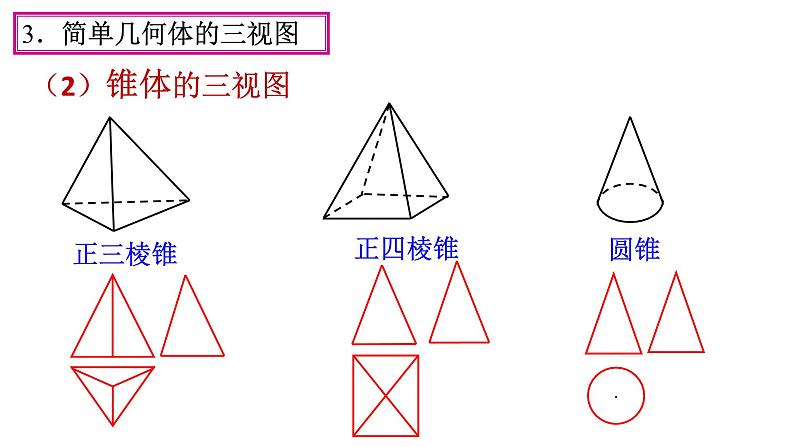

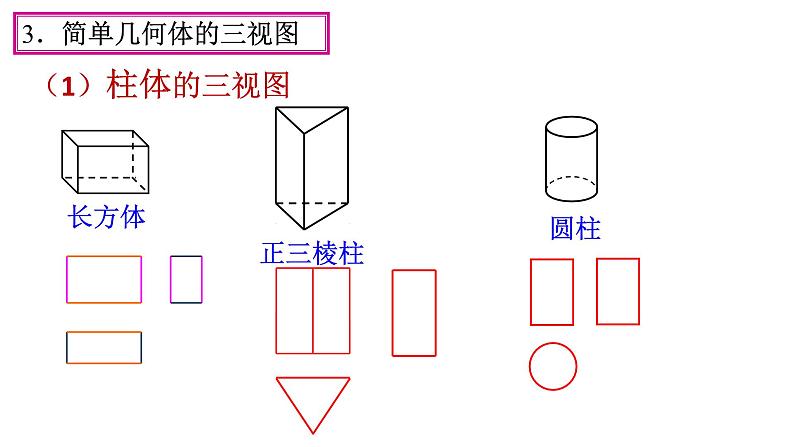

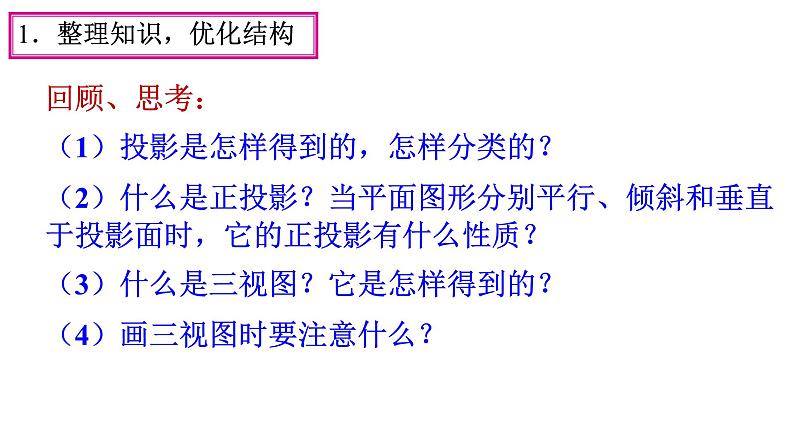

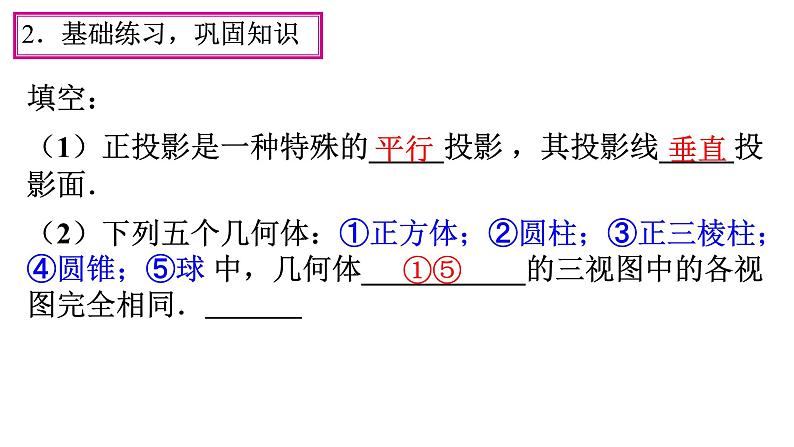

新人教版九年级下册 第29章 投影与视图复习课1．整理知识，优化结构回顾、思考：（1）投影是怎样得到的，怎样分类的？（2）什么是正投影？当平面图形分别平行、倾斜和垂直于投影面时，它的正投影有什么性质？（3）什么是三视图？它是怎样得到的？（4）画三视图时要注意什么？物体（立体图形）投影中心投影平行投影正投影（视图）主视图俯视图左视图三视图点光源光照平行光线光线垂直投影面由前向后看由上向下看由左向右看想象本章知识结构图2．基础练习，巩固知识填空：（1）正投影是一种特殊的_____投影 ，其投影线_____投影面．（2）下列五个几何体：①正方体；②圆柱；③正三棱柱；④圆锥；⑤球 中，几何体___________的三视图中的各视图完全相同． 平行垂直①⑤2．基础练习，巩固知识（4）三棱柱的三视图如图所示，已知△ EFG 中，EF=8 cm，EG=12 cm，∠EGF=30°，则 AB 的长为 cm．（3） 物体的三视图都是矩形，那么这个物体的形状是 __________．长方体63．简单几何体的三视图（1）柱体的三视图长方体3．简单几何体的三视图（2）锥体的三视图正三棱锥正四棱锥圆锥正四棱台3．简单几何体的三视图（3）台体的三视图圆台3．简单几何体的三视图（4）球的三视图球主视图俯视图左视图主视图俯视图左视图 下列几何体的三种视图有没有错误（不考虑尺寸）？为什么？如果错了，应怎样改正？ 下列几何体的三种视图有没有错误（不考虑尺寸）？为什么？如果错了，应怎样改正？主视图俯视图左视图主视图俯视图左视图主视图俯视图左视图主视图俯视图左视图 下列几何体的三种视图有没有错误（不考虑尺寸）？为什么？如果错了，应怎样改正？主视图俯视图主视图俯视图左视图左视图 下列几何体的三种视图有没有错误（不考虑尺寸）？为什么？如果错了，应怎样改正？4．综合应用，提高能力1. 分别画出图中由小正方体组合而成的几何体的三视图.（1）（2）主视图 俯视图4．综合应用，提高能力2. 一个简单几何体是由一些大小相同的小正方体组成的，它的主视图和俯视图如图所示，请画出这个简单几何体的一个可能的左视图.3. 如下图，是由一些相同的小正方体构成的几何体的三视图，请问这几何体小正方体中的个数是_____.A. 4 B. 5 C. 6 D. 7 A4．综合应用，提高能力4. 已知某几何体的俯视图是一个圆，下图是这个几何体的展开图（图中尺寸单位： cm ），请求出它的体积，并画出这个几何体的三视图．4．综合应用，提高能力5．反思与小结（1）画基本几何体三视图的一般步骤是什么？（2）将三视图还原成实物图，可以从哪些方面考虑？
