人教版第1节 透镜随堂练习题

这是一份人教版第1节 透镜随堂练习题，共16页。

1.如图是四个透镜实物图，属于凹透镜的是( )
2．一些透镜的截面如图所示，在这些透镜中：

(1)属于凸透镜的是____________，它们的共同特点是__________________________。
(2)属于凹透镜的是____________，它们的共同特点是__________________________。
知识点2 透镜对光的作用
3．今年春季，四川凉山发生惨烈的森林火灾，给国家和人民群众造成了重大的生命和财产损失。在森林里随地丢弃瓶子，雨水进入透明的瓶子后，被阳光照射可能会引发火灾，下图中与此光学原理相同的是（ ）

A B C D
4．关于生活中光现象的说法中错误的是（ ）
A．夏天树荫下有很多光斑，这是光的直线传播的例子
B．镜面反射遵守光的反射定律，而漫反射不遵守光的反射定律
C．太阳光发生色散、鱼塘里的鱼看起来位置变浅变近了，都是因为光发生了折射
D．近视眼镜利用了镜片对光线的发散作用，远视眼镜利用了镜片对光线的会聚作用
5.如图所示的光路图中，正确的是( )
6.一家汽车美容店的门口，贴着如图所示的“爱车小贴士”，这是因为留在车身上的水滴相当于 镜，使太阳光 在车身局部形成高温，导致车漆失去光泽。
爱车小贴士
烈日下洗车须及时擦干，
否则会导致车漆失去光泽。
7.将一个大烧杯倒扣在桌面上，里边充以烟雾，用手电筒通过杯底自上而下照射，调节手电筒的聚光圈，使通过烟雾的光成粗细均匀的柱形光束(图甲)：
(1)烧杯底上放一个凸透镜，观察到的现象如图乙所示，说明凸透镜对光有______作用。
(2)烧杯底上放一个凹透镜，观察到的现象如图丙所示，说明凹透镜对光有______作用。
知识点3 焦点、焦距及三条特殊光线
8．在“探究凸透镜成像的规律”时，当烛焰离透镜14cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像则这个透镜的焦距可能是（ ）
A．4cmB．7cmC．10cmD．16cm
9.将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距( )
A.一定小于l B.一定等于l
C.一定大于lD.可能小于l，也可能大于l
10．如图所示是某同学把凸透镜正对着太阳光，通过调节，在桌面上得到一个亮点F，并用直尺进行测量的情景，则该凸透镜的焦距是________cm。
11．请画出图中入射光线对应的折射光线。
12.如图乙所示，请画出两条光线经过凹透镜后的折射光线。
[能力提升练]
13．要使光线发生如图所示的偏折，下列光学元件中可以实现的有( )
①平面镜 ②凸透镜 ③凹透镜
A．①②③ B．①②
C．①③ D．②③
14.如图，夜晚把桌子放在电灯下面，在桌面上放一张白纸，然后把凹透镜放在白纸上。当逐渐向上移动凹透镜时，可以观察到：通过凹透镜的光束在白纸上所形成的光斑的面积会随着凹透镜移动而逐渐变________，光斑的亮度则逐渐变________。(均选填“大”或“小”)
15.如图所示，让凸透镜正对着太阳光，拿一张白纸在它的另一侧来回移动，在白纸上能得到一个最小、最亮的光斑，这个光斑所在位置就是凸透镜的 ，该凸透镜的焦距是 cm；凸透镜的焦距是表示凸透镜会聚光线能力的一个物理量，另有两个直径相同的凸透镜，它们的焦距分别为4 cm和6 cm，那么焦距为 cm的凸透镜对光线的会聚能力强一些。
16．请将光路图补充完整。
17.在如图所示的光路图中，分别填入合适的透镜。
18．如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。
19.如图 16 所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中， 请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。
[高频考题实战练]
20．（2021·云南昆明市·中考真题）如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于点。现有一条光线也从P点发出，经过凸透镜后的传播路径，在图2的四种表示中，正确的是（ ）
A．甲B．乙C．丙D．丁
21．（2021·四川南充市·中考真题）一束光线射向凸透镜后再经平面镜反射射出，请将光路图补充完整。
22．（2021·山东泰安市·中考真题）请在图中将折射光线补画完整（是凸透镜的焦点，是凸透镜的光心，光线平行于主光轴）。

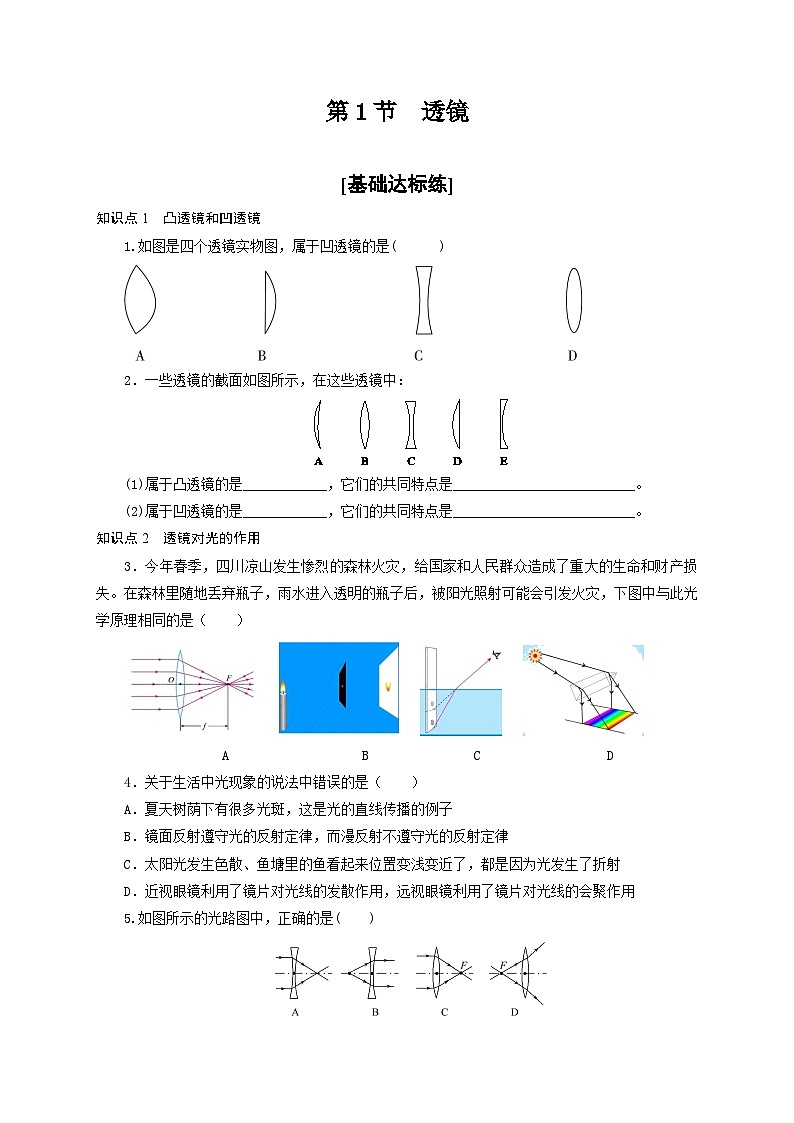

第1节 透镜
[基础达标练]
知识点1 凸透镜和凹透镜
1.如图是四个透镜实物图，属于凹透镜的是( )
【答案】C
【解析】中间比边缘厚的透镜是凸透镜，中间比边缘薄的透镜是凹透镜。只有C项的透镜中间比边缘薄是凹透镜，其余几项均为凸透镜。
2．一些透镜的截面如图所示，在这些透镜中：

(1)属于凸透镜的是____________，它们的共同特点是__________________________。
(2)属于凹透镜的是____________，它们的共同特点是__________________________。
【答案】(1)ABD 中间厚、边缘薄；(2)CE 中间薄、边缘厚
知识点2 透镜对光的作用
3．今年春季，四川凉山发生惨烈的森林火灾，给国家和人民群众造成了重大的生命和财产损失。在森林里随地丢弃瓶子，雨水进入透明的瓶子后，被阳光照射可能会引发火灾，下图中与此光学原理相同的是（ ）

A B C D
【答案】A
【解析】玻璃凸透镜、水凸透镜、冰凸透镜等其他透明物质的凸透镜都对光线有会聚作用。在森林里随地丢弃瓶子，雨水进入透明的瓶子后，形成水凸透镜，水凸透镜对光线有会聚作用，能使太阳光会聚于一点，这点的温度很高，会把枯叶点燃，导致森林火灾。
A、平行于主光轴的光线经凸透镜折射后会聚于一点，这点就是凸透镜的焦点，图示反映了凸透镜对光线有会聚作用，与题干的原理相同。
B、蜡烛发出的光线经过小孔射到光屏上，是小孔成像，小孔成像是光的直线传播形成的，与题干的原理不同。
C、物体在水中射出的光线到水面处发生折射进入眼睛，人感觉光线是从折射光线的反向延长线上射出的，属于光的折射现象，与题干的原理不同。
D、太阳光通过三棱镜后，分解成红、橙、黄、绿、蓝、靛、紫七种色光，是光的色散现象，与题干的原理不同。
4．关于生活中光现象的说法中错误的是（ ）
A．夏天树荫下有很多光斑，这是光的直线传播的例子
B．镜面反射遵守光的反射定律，而漫反射不遵守光的反射定律
C．太阳光发生色散、鱼塘里的鱼看起来位置变浅变近了，都是因为光发生了折射
D．近视眼镜利用了镜片对光线的发散作用，远视眼镜利用了镜片对光线的会聚作用
【答案】B
【解析】无论镜面反射，还是漫反射都遵循光的反射定律，因此B说法错误，正确答案为B。
5.如图所示的光路图中，正确的是( )
【答案】C
【解析】本题考查透镜的作图。凹透镜对光线具有发散作用，而图A、B凹透镜使光线会聚，故A、B错误；凸透镜对光线具有会聚作用，而图D使光线发散，故D错误。平行于主光轴的光线经凸透镜后会聚于主光轴上的焦点，故C正确。
6.一家汽车美容店的门口，贴着如图所示的“爱车小贴士”，这是因为留在车身上的水滴相当于 镜，使太阳光 在车身局部形成高温，导致车漆失去光泽。
爱车小贴士
烈日下洗车须及时擦干，
否则会导致车漆失去光泽。
【答案】凸透 会聚
【解析】本题考查凸透镜的会聚作用。阳光下的水滴好比一个小的凸透镜，把太阳光进行了会聚，同时也会聚了太阳光的能量，使车身局部高温，从而伤害汽车的外表。
7.将一个大烧杯倒扣在桌面上，里边充以烟雾，用手电筒通过杯底自上而下照射，调节手电筒的聚光圈，使通过烟雾的光成粗细均匀的柱形光束(图甲)：
(1)烧杯底上放一个凸透镜，观察到的现象如图乙所示，说明凸透镜对光有______作用。
(2)烧杯底上放一个凹透镜，观察到的现象如图丙所示，说明凹透镜对光有______作用。
【答案】(1)会聚 (2)发散
【解析】(1)比较甲、乙两图可知，甲图中手电筒的聚光圈通过烧杯底自上而下照射，光成粗细均匀的柱形光束，乙图中柱形光束在杯中会聚了，因为乙图中杯底放了一个凸透镜，说明凸透镜对光有会聚作用。
(2)比较甲、丙两图可知，丙图中柱形光束发散了，丙图中杯底上放了一个凹透镜，说明凹透镜对光有发散作用。
知识点3 焦点、焦距及三条特殊光线
8．在“探究凸透镜成像的规律”时，当烛焰离透镜14cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像则这个透镜的焦距可能是（ ）
A．4cmB．7cmC．10cmD．16cm
【答案】C
【解析】凸透镜成像的规律：u＞2f，成倒立、缩小的实像；
f＜u＜2f，成倒立、放大的实像；u＜f，成正立、放大的虚像。
当烛焰离透镜13厘米时时，得放大的实像，则物体在一倍焦距和二倍焦距之间，即2f＞14cm＞f，所以7cm＜f＜14cm；当烛焰离透镜8厘米时成的是放大的虚像，则物体在一倍焦距以内，即8cm＜f。综上所述8cm＜f＜14cm，C符合题意。
9.将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距( )
A.一定小于l B.一定等于l
C.一定大于lD.可能小于l，也可能大于l
【答案】A
【解析】由于光斑到凸透镜的距离为l时，即像距为l时，纸上呈现一个并非最小的光斑，这个光斑可能是焦点之后的，也可能是焦点之前的，所以凸透镜的焦距f≠l；若凸透镜远离纸的过程中光斑一直变大，说明凸透镜的焦点不在光斑之后，故焦点应在光斑之前，因此f一定小于l。故B、C、D错误，A正确。故选A。
10．如图所示是某同学把凸透镜正对着太阳光，通过调节，在桌面上得到一个亮点F，并用直尺进行测量的情景，则该凸透镜的焦距是________cm。
【答案】13.2
【解析】焦距为焦点到光心的距离，所以图中的焦距是13.3cm。
11．请画出图中入射光线对应的折射光线。
【答案】
【解析】
分析 凸透镜有三条特殊的入射光线：过焦点的；平行于主光轴的；过光心的。根据每一条特殊入射光线对应的出射光线的特点画出对应的出射光线。
解答 解；
从焦点发出的光线经过凸透镜折射后会变成平行于主光轴的光线；经过光心的光线的传播方向不变；如图所示：
。
【点评】凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
12.如图乙所示，请画出两条光线经过凹透镜后的折射光线。
【答案】如图所示：
【解析】
在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。
[能力提升练]
13．要使光线发生如图所示的偏折，下列光学元件中可以实现的有( )
①平面镜 ②凸透镜 ③凹透镜
A．①②③ B．①②
C．①③ D．②③
【答案】A
【解析】
分析 光的传播方向改变了，可能是平面镜，或凸透镜、或凹透镜．
解答 解：从下面的光路图可以看出，凸透镜、平面镜、凹透镜都可使光的方向发生图中的改变．如图所示：
故选A．
【点评】本题主要抓住光的传播方向发生了改变来分析，而平面镜、凸透镜、凹透镜都可使光的方向发生改变，故有三种可能情况．
14.如图，夜晚把桌子放在电灯下面，在桌面上放一张白纸，然后把凹透镜放在白纸上。当逐渐向上移动凹透镜时，可以观察到：通过凹透镜的光束在白纸上所形成的光斑的面积会随着凹透镜移动而逐渐变________，光斑的亮度则逐渐变________。(均选填“大”或“小”)
【答案】大 小
【解析】凹透镜对光线有发散作用。电灯射出的光线经过凹透镜的折射变得更发散，从而在纸上形成一个光斑。当逐渐向上移动凹透镜时，从凹透镜射出的光线更发散，所以纸上的光斑更大，光线越分散，光斑的亮度就越小。
15.如图所示，让凸透镜正对着太阳光，拿一张白纸在它的另一侧来回移动，在白纸上能得到一个最小、最亮的光斑，这个光斑所在位置就是凸透镜的 ，该凸透镜的焦距是 cm；凸透镜的焦距是表示凸透镜会聚光线能力的一个物理量，另有两个直径相同的凸透镜，它们的焦距分别为4 cm和6 cm，那么焦距为 cm的凸透镜对光线的会聚能力强一些。
【答案】焦点 11.0 4
【解析】本题考查凸透镜的焦点和焦距的理解。太阳光通过凸透镜后形成一个最小、最亮的光斑，说明凸透镜对光线有会聚作用，这个最小、最亮的光斑所在的位置就是凸透镜的焦点；焦点到凸透镜光心的距离是凸透镜的焦距，由图可知该凸透镜的焦距是11.0 cm；由于凸透镜的焦距越小，对光的会聚作用越强，所以焦距为4 cm的凸透镜对光线的会聚能力强一些。
16．请将光路图补充完整。
【答案】见解析
【解析】平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；过光心的光线其传播方向不变，如图所示：
17.在如图所示的光路图中，分别填入合适的透镜。
【答案】如图所示
【解析】本题考查透镜对光线的作用。凸透镜对光线具有会聚作用，左图明显是会聚作用，所以应该是凸透镜；凹透镜对光线具有发散作用，右图光线经透镜后变得发散，所以是凹透镜。
18．如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。
【答案】如解析图所示
【解析】解：（1）通过焦点的光线经凸透镜折射后将平行于主光轴，由此可以画出这条折射光线对应的入射光线。
（2）过入射点垂直于镜面作出法线，根据反射角等于入射角，在法线的另一侧作出反射光线，如图所示：
19.如图 16 所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中， 请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。
【答案】如图所示
【解析】（1）平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以画出这条折射光线对应的入射光线。
（2）过入射点垂直于水面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：
[高频考题实战练]
20．（2021·云南昆明市·中考真题）如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于点。现有一条光线也从P点发出，经过凸透镜后的传播路径，在图2的四种表示中，正确的是（ ）
A．甲B．乙C．丙D．丁
【答案】A
【详解】
点为像点，经过P点发出的光线最终都会通过点，故BCD不符合题意，A符合题意。
故选A。
21．（2021·四川南充市·中考真题）一束光线射向凸透镜后再经平面镜反射射出，请将光路图补充完整。
【答案】
【详解】
平行于主光轴的光线经凸透镜折射后折射光线通过焦点，该光线入射到平面镜，先画出法线，再根据反射角等于入射角在法线右侧画出反射光线，如图所示：
22．（2021·山东泰安市·中考真题）请在图中将折射光线补画完整（是凸透镜的焦点，是凸透镜的光心，光线平行于主光轴）。
【答案】
【详解】
由于过焦点的光线经凸透镜折射后平行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点，故画出两条折射光线如下
