一、计算题

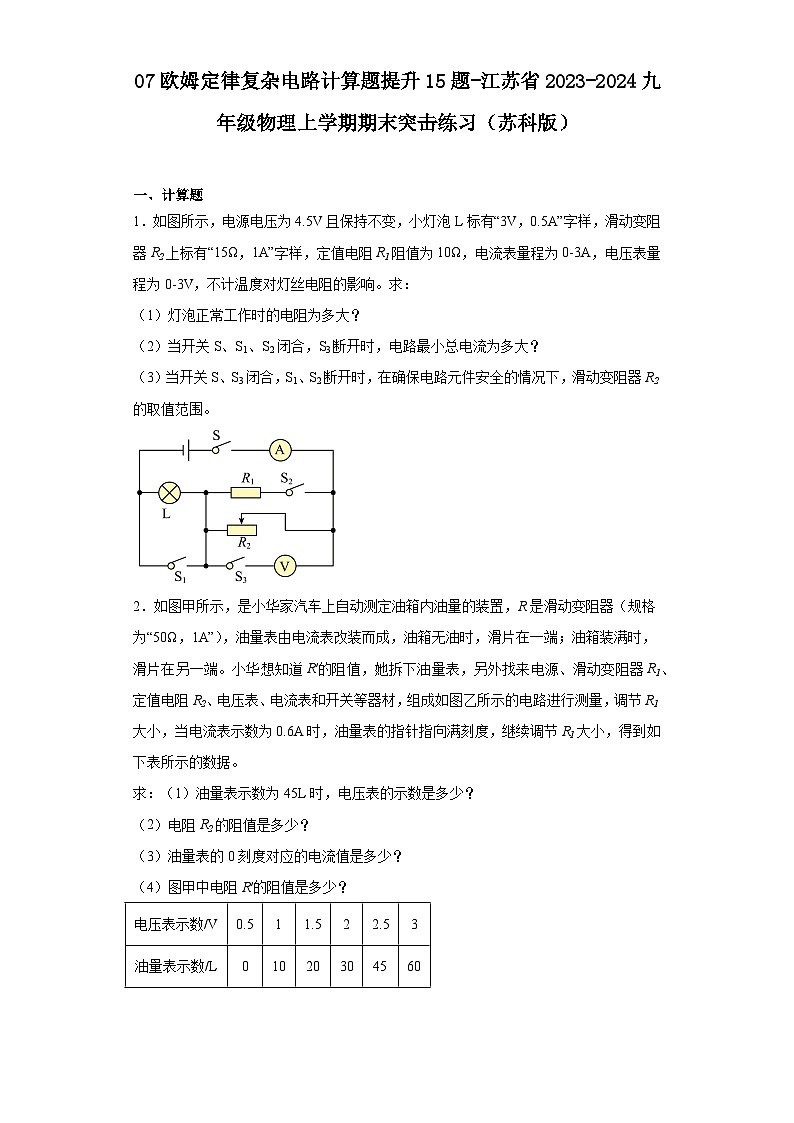

1．如图所示，电源电压为4.5V且保持不变，小灯泡L标有“3V，0.5A”字样，滑动变阻器R2上标有“15Ω，1A”字样，定值电阻R1阻值为10Ω，电流表量程为0-3A，电压表量程为0-3V，不计温度对灯丝电阻的影响。求：
（1）灯泡正常工作时的电阻为多大？
（2）当开关S、S1、S2闭合，S3断开时，电路最小总电流为多大？
（3）当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，滑动变阻器R2的取值范围。

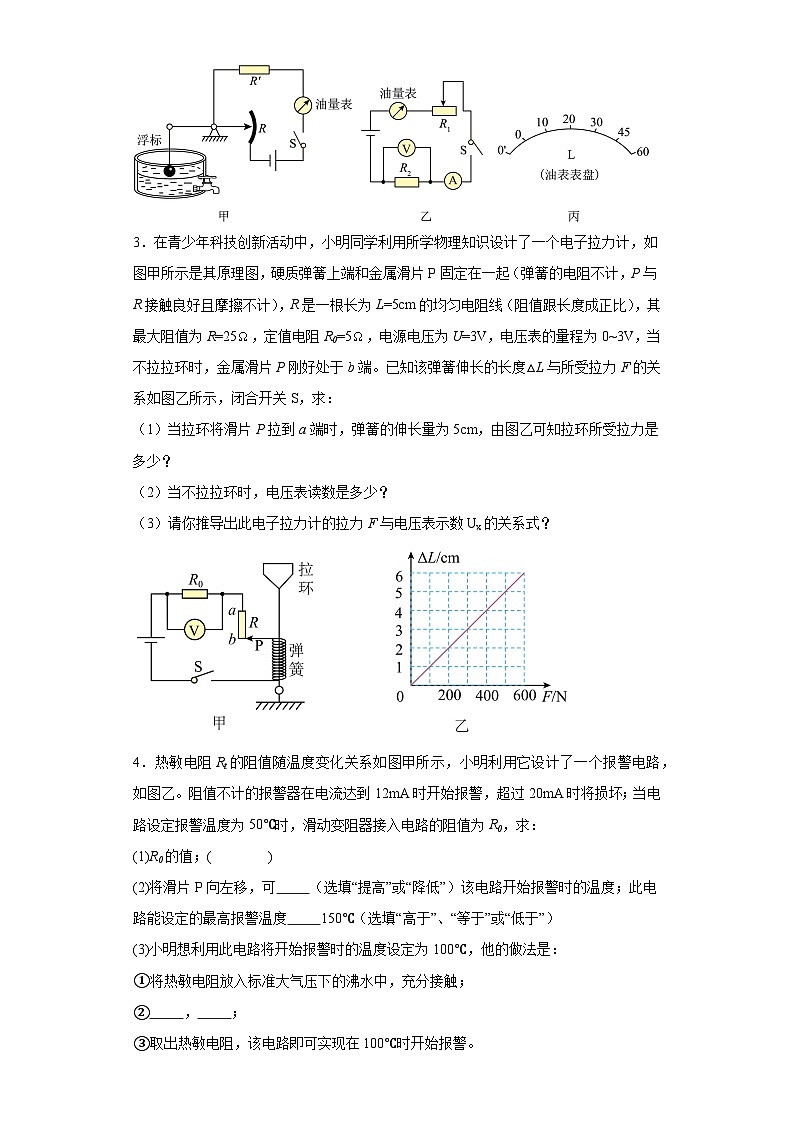

2．如图甲所示，是小华家汽车上自动测定油箱内油量的装置，R是滑动变阻器（规格为“50Ω，1A”），油量表由电流表改装而成，油箱无油时，滑片在一端；油箱装满时，滑片在另一端。小华想知道R′的阻值，她拆下油量表，另外找来电源、滑动变阻器R1、定值电阻R2、电压表、电流表和开关等器材，组成如图乙所示的电路进行测量，调节R1大小，当电流表示数为0.6A时，油量表的指针指向满刻度，继续调节R1大小，得到如下表所示的数据。
求：（1）油量表示数为45L时，电压表的示数是多少？
（2）电阻R2的阻值是多少？
（3）油量表的0刻度对应的电流值是多少？
（4）图甲中电阻R′的阻值是多少？
3．在青少年科技创新活动中，小明同学利用所学物理知识设计了一个电子拉力计，如图甲所示是其原理图，硬质弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R接触良好且摩擦不计），R是一根长为L=5cm的均匀电阻线（阻值跟长度成正比），其最大阻值为R=25，定值电阻R0=5，电源电压为U=3V，电压表的量程为0~3V，当不拉拉环时，金属滑片P刚好处于b端。已知该弹簧伸长的长度△L与所受拉力F的关系如图乙所示，闭合开关S，求：
（1）当拉环将滑片P拉到a端时，弹簧的伸长量为5cm，由图乙可知拉环所受拉力是多少？
（2）当不拉拉环时，电压表读数是多少？
（3）请你推导出此电子拉力计的拉力F与电压表示数Ux的关系式？

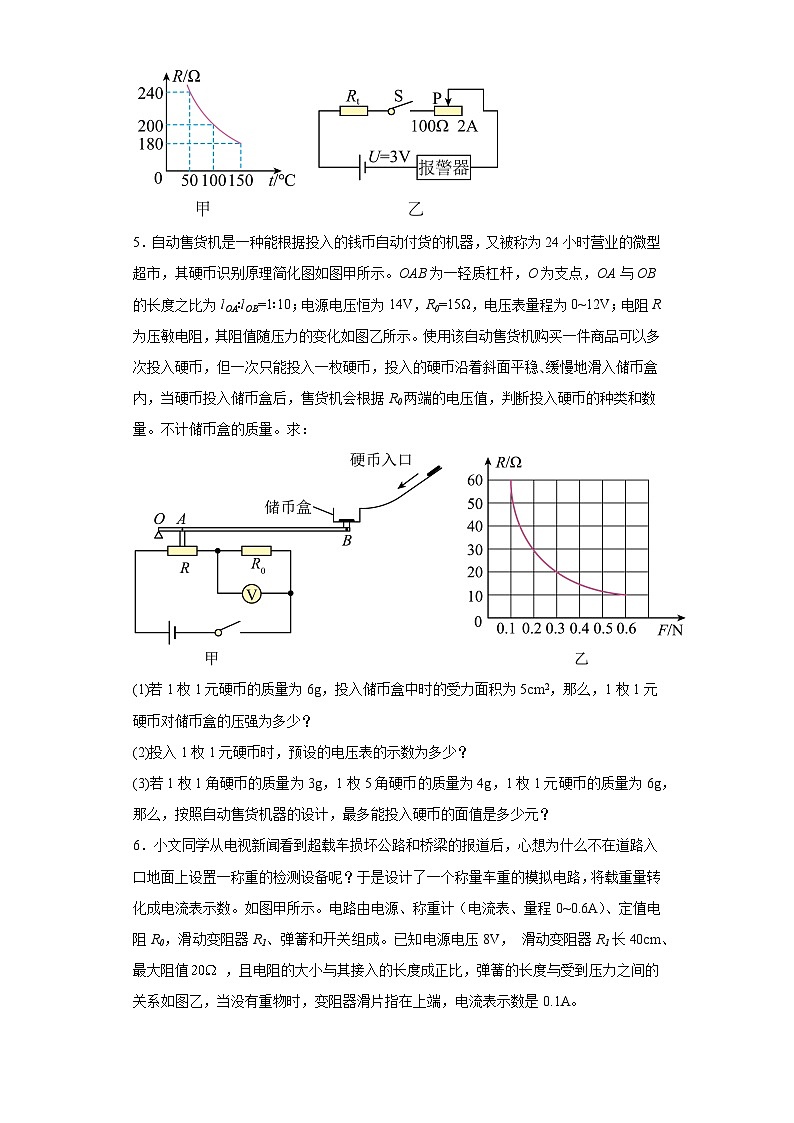

4．热敏电阻Rt的阻值随温度变化关系如图甲所示，小明利用它设计了一个报警电路，如图乙。阻值不计的报警器在电流达到12mA时开始报警，超过20mA时将损坏；当电路设定报警温度为50℃时，滑动变阻器接入电路的阻值为R0，求：
(1)R0的值；( )
(2)将滑片P向左移，可 （选填“提高”或“降低”）该电路开始报警时的温度；此电路能设定的最高报警温度 150℃（选填“高于”、“等于”或“低于”）
(3)小明想利用此电路将开始报警时的温度设定为100℃，他的做法是：
①将热敏电阻放入标准大气压下的沸水中，充分接触；
② ， ；
③取出热敏电阻，该电路即可实现在100℃时开始报警。
5．自动售货机是一种能根据投入的钱币自动付货的机器，又被称为24小时营业的微型超市，其硬币识别原理简化图如图甲所示。OAB为一轻质杠杆，O为支点，OA与OB的长度之比为lOA∶lOB=1∶10；电源电压恒为14V，R0=15Ω，电压表量程为0~12V；电阻R为压敏电阻，其阻值随压力的变化如图乙所示。使用该自动售货机购买一件商品可以多次投入硬币，但一次只能投入一枚硬币，投入的硬币沿着斜面平稳､缓慢地滑入储币盒内，当硬币投入储币盒后，售货机会根据R0两端的电压值，判断投入硬币的种类和数量。不计储币盒的质量。求：
(1)若1枚1元硬币的质量为6g，投入储币盒中时的受力面积为5cm2，那么，1枚1元硬币对储币盒的压强为多少？
(2)投入1枚1元硬币时，预设的电压表的示数为多少？
(3)若1枚1角硬币的质量为3g，1枚5角硬币的质量为4g，1枚1元硬币的质量为6g，那么，按照自动售货机器的设计，最多能投入硬币的面值是多少元？
6．小文同学从电视新闻看到超载车损坏公路和桥梁的报道后，心想为什么不在道路入口地面上设置一称重的检测设备呢？于是设计了一个称量车重的模拟电路，将载重量转化成电流表示数。如图甲所示。电路由电源、称重计（电流表、量程0~0.6A）、定值电阻R0，滑动变阻器R1、弹簧和开关组成。已知电源电压8V， 滑动变阻器R1长40cm、最大阻值 ，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有重物时，变阻器滑片指在上端，电流表示数是0.1A。
(1)定值电阻R0多大？
(2)最大载重时，该模拟电路的电流表示数多大？(保留二位小数)
(3)小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻R2=30Ω、R3=20Ω、R4=5Ω或R5=1Ω中哪个替换R0，替换后，最大称量时，电流表示数多大？（保留二位小数）。
7．如图所示，电源电压保持不变，定值电阻R1规格为“■Ω 0.5A”，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R2的阻值为12Ω，滑动变阻器R3的规格为“20Ω 1A”。闭合S和S2、断开S1，电流表示数为0.3A，电压表示数为2.4V；闭合S和S1、断开S2，调节滑动变阻器R3使其接入电路的电阻为7Ω时，电压表示数为2.8V。
（1）求电源电压；
（2）求定值电阻R1的阻值；
（3）闭合S和S1、断开S2，在保障电路安全的前提下，求滑动变阻器接入电路的阻值范围。
8．如图所示的电路中，电源电压和灯L的电阻保持不变，灯L标有“6V6W"字样。求:
（1）灯L正常发光时的电阻:
（2）当R的滑片P位于a端，闭合S1断开S2时，灯L两端的实际电压为额定电压的，此时灯L工作1min所消耗的电能:
（3）当R的滑片P位于右端点b，闭合开关S1、S2时，灯泡正常发光，电流表的示数为3A，滑动变阻器消耗的电功率。
9．如图所示，将标有“2.5V 0.625W”字样的小灯泡接入电源电压为4.5V（电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V
（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大?
（2）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少?（假定灯丝电阻保持不变）
10．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．
则在电路安全工作的前提下，请计算出：
（1）当电流表的示数为0.2A时，R接入电路中的阻值？
（2）当电压表示数为9V时，通过R0的电流？
（3）装置能监测湿度最大值？
11．如图甲所示为一个超声波加湿器，图乙所示为其内部湿度监测装置的简化电路图；已知电源电压为12V，定值电阻R0=20Ω，电压表的量程为0~9V，湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示；在电路安全工作的前提下，求：
（1）湿度为30%时，R的阻值；
（2）电流表示数为0.3A时，电压表的示数；
（3）该装置能监测的湿度最大值。
12．如图甲所示为一个超声波加湿器，它可以对干燥的房间进行加湿，给人们创设舒适的生活环境，图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0=20Ω，湿敏电阻R的阻值随湿度（RH）变化的关系图像如图丙所示。在电路安全工作的前提下，电流表的示数范围为0~0.2A，电压表的示数范围为0~9V，求：
（1）当电流表示数为0.2A时，电压表的示数；
（2）当湿度为50%时，电路中电流表的示数；
（3）请通过计算，说明该装置能否监测到90%的湿度值。
13．如图1所示的电路中，电源电压恒定不变，R2=30Ω，R3=10Ω，通过R1的电流与它两端电压变化关系如图所示，求：
（1）R1的阻值大小；
（2）当Sl闭合，S2、S3断开时，电流表的示数为0.15A，电源电压的大小；
（3）当S1、S2、S3均闭合时，电流表的示数大小．
14．为了减少食物浪费，某自助餐厅开展了“吃多少，拿多少”的活动，在台上放了一个电子称，其电路原理如图甲所示，电源电压为6V，经过多次实验，电阻R2与盘中食物的质量m关系如图乙所示．求：
（1）当盘中无食物时，R2的阻值为多少？
（2）当盘中无食物时，I=0.01A，求R1．
（3）当盘中有食物时，I=0.02A，求食物质量．
15．为防止酒驾事故的出现，酒精测试仪被广泛应用．有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示．当酒精气体的浓度为0时，R1的电阻为60 Ω．在图乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω．
求：(1) 当被检测者的酒精气体的浓度为0时，电压的示数是多少；
(2)现在国际公认的酒驾标准是0.2mg/ml酒精气体浓度0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾．
电压表示数/V
0.5
1
1.5
2
2.5
3
油量表示数/L
0
10
20
30
45
60
参考答案：
1．（1）6Ω；（2）0.75A；（3）3Ω-12Ω
【详解】解：（1）根据可得，灯泡正常工作时电阻
（2）因为定值电阻与滑动变阻器并联，所以当滑片在最右端时，滑动变阻器阻值最大时，电路总电流最小，则
所以，最小总电流
（3）根据灯泡的额定电流、电流表的量程以及滑动变阻器允许通过的最大电流可知，电路中的最大电流为，此时灯泡正常发光，因此灯泡两端电压为；由可知，滑动变阻器接入电路的最小阻值
由于电压表的量程为，所以当滑动变阻器两端电压为3V时，滑动变阻器接入电路的阻值最大，则电路中的电流
根据可得滑动变阻器接入电路的最大阻值
答：（1）灯泡正常工作时电阻为；
（2）当开关S、、闭合，断开时，电路最小总电流为；
（3）当开关S、闭合，、断开时，在确保电路元件安全的情况下，滑动变阻器的取值范围为。
2．（1）2.5V；（2）5Ω；（3）0.1A；（4）10Ω
【详解】解：（1）由图乙可知，油量表与滑动变阻器R1、定值电阻R2串联，电压表测量定值电阻R2两端的电压；根据表中数据可知，油量表示数为45L时，电压表的示数是2.5V；
（2）根据表格信息可知当油量表有最大读数时，电压表的示数为
U2=3V
此时乙图中的最大电流
Imax=0.6A
根据串联电路电流规律可知通过定值电阻R2的电流
I2=Imax=0.6A
由可得R2的阻值
（3）当油量表的读数为0时，电压表的示数为0.5V，则此时电路电流
（4）由图甲可知，当油箱装满时，滑片P在下端，电路为电阻R′的简单电路，此时电路中的电流
Imax=0.6A
根据有
U= Imax R′①
当油箱无油时，滑片在上端，电阻R′与R的最大值串联，此时电路电流
Imin=0.1A
电源电压不变，根据串联电路电流、电压规律，结合可知有
U= Imin(R′+R)②
联立①②，代入数据解得
R′=10Ω
答：（1）油量表示数为45L时，电压表的示数是2.5V；
（2）电阻R2的阻值是5Ω；
（3）油量表的0刻度对应的电流值是0.1A；
（4）图甲中电阻R′的阻值是10Ω。
3．（1）500N；（2）0.5V；（3）F＝600N﹣
【详解】解：（1）由图甲可知，R0与R串联，电压表测R0两端的电压。当拉环将滑片P拉到a端时，弹簧的伸长量为5cm，由乙图可知拉环所受拉力是500N。
（2）当不拉拉环时，R＝25Ω，因串联电路中总电阻等于各分电阻之和，根据欧姆定律，电路中的电流
根据欧姆定律，电压表的读数
U0＝IR0＝0.1A×5Ω＝0.5V
（3）根据图乙可知，弹簧的伸长与受到的拉力成正比，当伸长长度为2 cm，对应的拉力为200N，当伸长长度为4 cm，对应的拉力为400N，当弹簧伸长cm时，拉力大小为
F＝k＝100N/cm×
已知R是一根长为L=5cm的均匀电阻线（阻值跟长度成正比），则滑动变阻器连入电路的有效阻值
＝25Ω﹣0.05Ω/N×F
根据串联电阻的规律及欧姆定律，电路中的电流
由欧姆定律，电压表的示数
Ux＝IR0＝×5Ω
整理可得
F＝600N﹣
答：（1）当拉环将滑片P拉到a端时，弹簧的伸长量为5cm，由图乙可知拉环所受拉力是500N；
（2）当不拉拉环时，电压表读数是0.5V；
（3）此电子拉力计的拉力F与电压表示数Ux的关系式为F＝600N﹣。
【点睛】本题为力、电综合题，考查了串联电路的规律和欧姆定律的应用，从图象中获取有用的信息是解题的关键。
4． 10Ω 降低 高于 闭合开关 调节滑片使报警器恰好报警
【详解】(1)[1]由图甲可知，当温度为50℃时，，此时，电路总电阻
滑动变阻器接入电路的阻值
(2)[2]滑片向左移动，滑动变阻器的阻值变小，则热敏电阻的阻值大于时，就可达到报警电流，由图甲可知，这样操作可降低报警温度。
[3]电流超过20mA时，报警器烧坏，则电路允许的最小总电阻
温度为150℃时，热敏电阻阻值为，由图甲可知，该电路能设定的最高报警温度可高于150℃。
(3)[4][5]因为要把报警温度设为100℃，而一个标准大气压下沸水的温度恰为100℃，所以应将热敏电阻放入一个标准大气压下的沸水中，待充分接触，热敏电阻温度为100℃时，调节滑动变阻器，使它恰好报警。
5．(1)120Pa；(2) 8.4V；(3) 4元
【详解】(1)1枚1元硬币对储币盒的压力
F=G=mg=6×10-3kg×10N/kg=6×10-2N
对储币盒的压强
p==120Pa
(2)由杠杆平衡条件
F压×lOA=G×lOB
可得，投入1枚1元硬币时R受到的压力
F压=10mg=10×6×10-3kg×10N/kg =0.6N
由表格数据可知，压敏电阻的阻值是10Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流
I==0.56A
则预设的电压表的示数
U0=IR0=0.56A×15Ω=8.4V
(3)当电压表示数为12V时，投入硬币的面值最大；通过电路的电流
I大==0.8A
电阻R的阻值
R′==2.5Ω
由图乙可知
F×R=60Ω×0.1A=6N·Ω
当R′=2.5Ω时，压敏电阻受到的压力为
F′压==2.4N
根据杠杆平衡条件可得F′压×lOA=G′×lOB
G′== 0.24N
硬币的质量
m′==0.024kg=24g
最多能投入的硬币为4枚1元的，即共投入4元。
答：(1) 1枚1元硬币对储币盒的压强为120Pa；
(2)投入1枚1元硬币时，预设的电压表的示数为8.4V；
(3)最多能投入硬币的面值是4元。
6．(1)；(2) 0.11A；(3) R4，0.47A。
【详解】当没有载物时，变阻器滑片指在上端，R1接入电路中的电阻最大，电流表示数为0.1A，由电流强度的定义式可得
，
解得，
答：定值电阻R0为60Ω；
设弹簧最大压缩量为 由乙图可知
，
设滑动变阻器有效长度为，则
，
设有效电阻为，则有
，
设最大载重时，该模拟电路的电流为，由欧姆定律可得
，
答：最大载重时，该模拟电路的电流表示数为0.11A；
电流表量程为0.6A，电流要超过量程的一半，则：I小＞0.3A
，
解得，
电路最大电流I大≤0.6A，则
，
解得
综上所述可知
，
所以应选择R4；
设最大电流为，由欧姆定律可得
，
答：应选择定值电阻R4替换R0，替换后最大称量时电流表示数0.47A。
7．(1) 6V；(2) 8Ω；(3) 。
【详解】(1)当闭合S和S2、断开S1，R2和R3串联在电路中，电压表是测R3两端的电压；此时电流表示数为0.3A，电压表示数为2.4V，定值电阻R2的阻值为12Ω，定值电阻R2的电压为
，
则电源电压为
；
(2)当闭合S和S1、断开S2时，R1和R3串联在电路中，电压表是测R3两端的电压；此时滑动变阻器R3使其接入电路的电阻为7Ω，电压表示数为2.8V；则电路中的电流为
，
电路的总电阻为
，
所以R1的电阻为
；
(3)当闭合S和S1、断开S2时，R1和R3串联在电路中，电压表是测R3两端的电压，在保障电路安全的前提下，则电路中的电流最大为0.5A，电路中的总电阻最小为
，
滑动变阻器的最小电阻为
；
电压表量程为0-3V，即R3两端的最大电压为3V，则R1的电压最小为
，
根据串联电路中电压与电阻成正比，所以
，
综上所述可知，滑动变阻器接入电路的阻值范围为。
答：(1)电源电压是6V；
(2)定值电阻R1的阻值是8Ω；
(3)闭合S和S1、断开S2，在保障电路安全的前提下，滑动变阻器接入电路的阻值范围是。
8．（1）6Ω （2）160 （3）12W
【详解】(1)灯L正常发光时的电阻：
；
(2)当R的滑片P位于a端，闭合S1 、断开S2时，等效电路图如下图所示：
灯L两端的实际电压：
，
此时电流表的示数：
，
灯L工作1min所消耗的电能：
；
(3)设滑动变阻器的最大阻值为R，因串联电路中总电阻等于各分电阻之和，所以电源的电压
----------①
当R的滑片P位于b，闭合开关S1、S2 时，等效电路图如下图所示：
因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：
，
电源的电压：
------②
电源的电压不变，由①②可得：
，
整理可得：
，
解得：
R=12Ω，
或
R=3Ω，
则电源的电压：
，
或：
因并联电路中各支路两端的电压相等，且灯泡两端的电压不能超过额定电压6V，所以，电源的电压
U=6V，
R=3Ω；
此时滑动变阻器消耗的电功率：
，
答：(1)灯L正常发光时的电阻为6Ω；
(2)灯L工作1min所消耗的电能是160J；
(3)滑动变阻器消耗的电功率为12W。
9．（1）10Ω；（2）8Ω-20Ω
【详解】(1)由电路图可知，灯泡L与滑动变阻器R串联，电压V1测L两端的电压，电压V2测滑动变阻器R两端的电压。由
，
可得，灯泡正常发光时的电阻：
；
(2)为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下， 当灯泡正常发光时，电路中的电流最大，滑动变阻器接入电路中的电阻最小， 则
；
当电压表V2 的示数
，
时，滑动变阻器接入电路中的电阻最大，此时灯泡两端的电压：
，
此时电路中的电流：
，
即
，
解得：
，
所以，滑动变阻器允许的取值范围是8Ω～20Ω。
答：(1)灯泡正常发光时的电阻是10Ω；
(2)滑动变阻器允许的取值范围是8Ω～20Ω。
10．（1）30Ω； （2） 0.1A； （3）80%
【详解】由图可知，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；
（1）当电流表的示数为0.2A时，可得此时的总电阻：，
则此时R接入电路中的阻值为：；
（2）当电压表示数为9V时，由串联电路的电压特点可得，
R0两端的电压：，
此时通过R0的电流：；
（3）由图丙可知，湿度越大，湿敏电阻R的阻值越大，由串联分压规律可知，湿敏电阻两端的电压也越大（即电压表示数越大），由于电压表量程为0-9V，所以湿敏电阻R两端的电压最大为9V时，此时监测的湿度最大；
由（2）可知，湿敏电阻R两端的电压最大为9V，电路中的电流：Imin=I0=0.1A，
根据欧姆定律可知，R的最大电阻为：，由丙图可得，湿敏电阻等于90Ω时，对应的测湿度是80% ．
故答案为（1）30Ω；（2）0.1A；（3）80%
11．（1）40Ω；（2）6V；（3）50%
【详解】解：（1）由图丙知，温度为30%时，R的阻值为40Ω。
（2）由图乙知，定值电阻R0与湿敏电阻R串联在电路中，电压表测湿敏电阻两端的电压，电流表测电路中的电流。当电流表的示数为0.3A时，定值电阻两端的电压
U0=IR0=0.3A×20Ω=6V
湿敏电阻两端的电压，即电压表的示数
U1=U-U0=12V-6V=6V
（3）由题意知，电压表的量程为0~9V，则电压表的示数最大为9V，此时定值电阻R0两端的电压
U01=U-U2=12V-9V=3V
据串联电路的分压特点有
9V∶3V=R1∶20Ω
所以湿敏电阻的最大阻值R1=60Ω，由图丙知，温度越大，湿敏电阻的阻值越大，所以该装置能监测的温度最大值为50%。
答：（1）温度为30%时，R的阻值为40Ω；
（2）电流表的示数为0.3A时，电压表的示数为6V；
（3）该装置能监测的温度最大值为50%。
12．（1）8V；（2）0.15A；（3）不能
【详解】解：（1）当电流表示数为0.2A时，R0两端的电压为
由串联电路电压特点可知电压表的示数为
（2）由丙图可知当湿度为50%时，湿敏电阻R的阻值为60Ω，由欧姆定律可知电路中电流表示数为
（3）由丙图可知当湿度为90%时，湿敏电阻R的阻值为100Ω，由欧姆定律可知电路中电流表示数为
此时R两端的电压为
超过了电压表的示数范围0~9V，所以该装置不能监测到90%的湿度值。
答：（1）当电流表示数为0.2A时，电压表的示数8V；
（2）当湿度为50%时，电路中电流表的示数为0.15A；
（3）该装置不能监测到90%的湿度值。
13．（1）20Ω （2）6V （3）0.5A
【详解】(1)从图2可以看到，当时，，由欧姆定律的变换式可得
(2)当Sl闭合，S2、S3断开时，只有R2和R3串联接在电路中，电源电压的大小是
(3)当S1、S2、S3均闭合时，只有电阻R1和R2并联接在电路中，没有电流流过R3，从图2可以看到，当R1的电压是6V时，流过它的电流大小是0.3A，那么流过R2的电流是
电流表的示数大小是
答：(1) R1的阻值大小是；(2)当Sl闭合，S2、S3断开时，电流表的示数为0.15A，电源电压的大小是；(3)当S1、S2、S3均闭合时，电流表的示数大小是。
14．(1)500Ω；(2)100Ω；(3)600g．
【分析】由电路图可知，R1与R2串联，电流表测电路中的电流；
(1)由图乙可知，当盘中无食物时R2的阻值；
(2)根据欧姆定律求出电路中的总电阻，利用电阻的串联求出R1的阻值；
(3)根据欧姆定律求出此时电路中的总电阻，利用电阻的串联求出R2的阻值，由图乙可知食物的质量．
【详解】由电路图可知，R1与R2串联，电流表测电路中的电流；
(1)由图乙可知，当盘中无食物时，R2=500Ω；
(2)当盘中无食物时，I=0.01A，由可得，电路的总电阻：
，
因串联电路中总电阻等于各分电阻之和，所以R1的阻值：
；
(3)当盘中有食物时，I′=0.02A，此时电路中的总电阻：
，
此时电阻R2的阻值：
，
由图乙可知，食物质量m=600g．
答：(1)当盘中无食物时，R2的阻值为500Ω；(2)R1的阻值为100Ω；(3)食物质量为600g．
【点睛】本题是欧姆定律的实际应用类型，结合图像将质量和电阻联系起来进行考查．
15．（1）6V（2）属于酒驾
【详解】(1)当被检测者的酒精气体的浓度为0时，R1的电阻为60 Ω．
由公式
I==0.1A
U1=IR1=0.1A×60Ω=6V
(2)当电流表的示数为0.2A时, 由公式I=得
R1=-R2=-20Ω=20Ω
由甲图可知，被检测者的酒精气体浓度为0.3 mg/ml．
0.2mg/ml<0.3mg/ml<0.8mg/ml，
所以被检测者属于酒驾．
