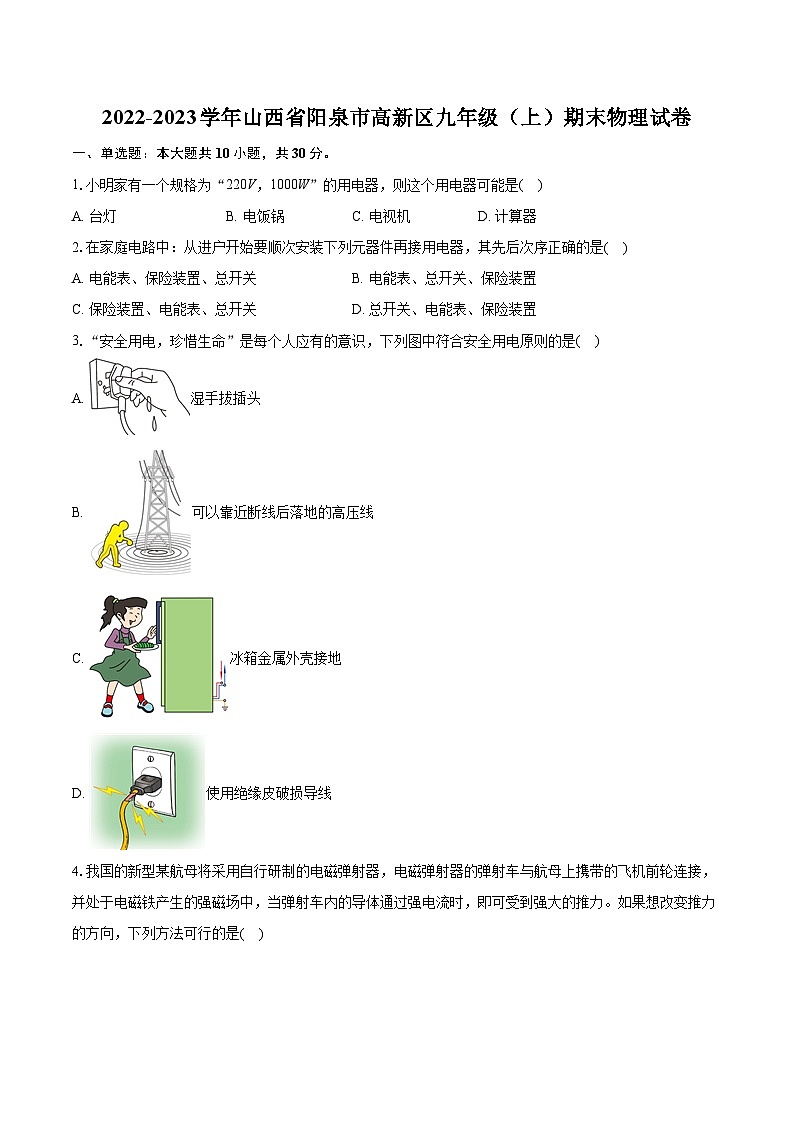

2022-2023学年山西省阳泉市高新区九年级（上）期末物理试卷（含详细答案解析）

这是一份2022-2023学年山西省阳泉市高新区九年级（上）期末物理试卷（含详细答案解析），共19页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题，综合题等内容，欢迎下载使用。
1.小明家有一个规格为“220V，1000W”的用电器，则这个用电器可能是( )
A. 台灯B. 电饭锅C. 电视机D. 计算器
2.在家庭电路中：从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是( )
A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置
C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置
3.“安全用电，珍惜生命”是每个人应有的意识，下列图中符合安全用电原则的是( )
A. 湿手拔插头
B. 可以靠近断线后落地的高压线
C. 冰箱金属外壳接地
D. 使用绝缘皮破损导线

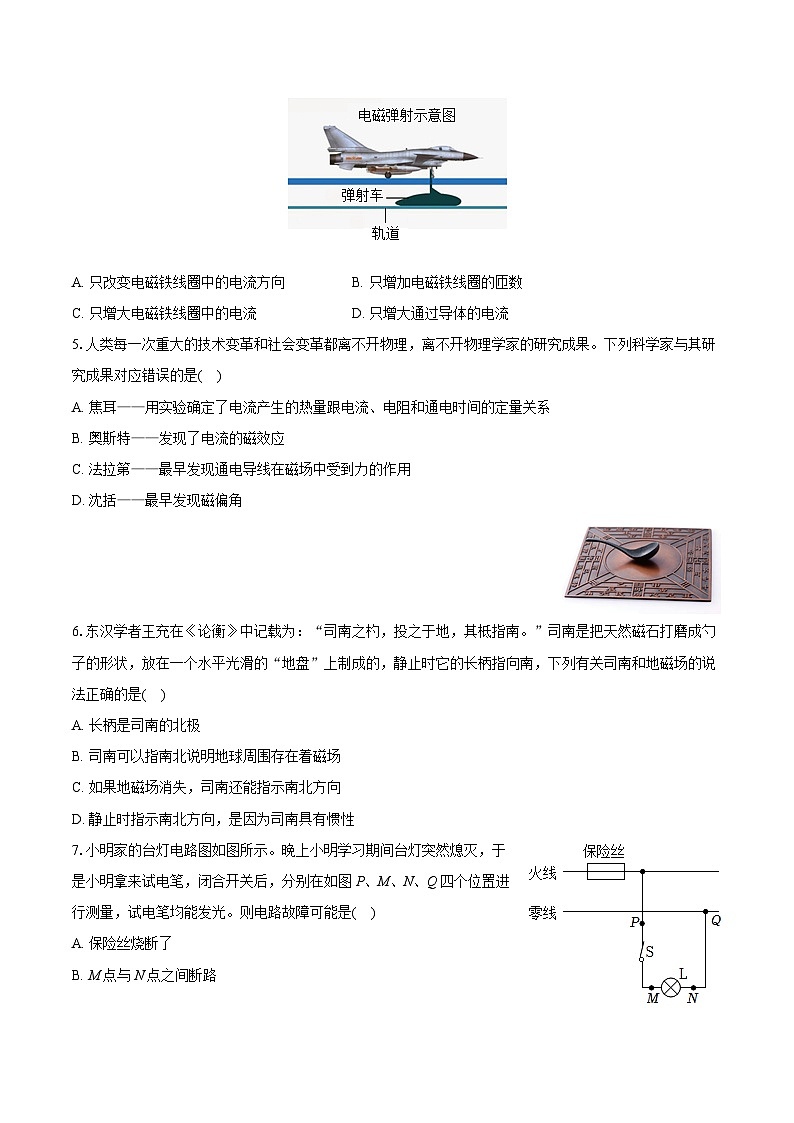

4.我国的新型某航母将采用自行研制的电磁弹射器，电磁弹射器的弹射车与航母上携带的飞机前轮连接，并处于电磁铁产生的强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。如果想改变推力的方向，下列方法可行的是( )
A. 只改变电磁铁线圈中的电流方向B. 只增加电磁铁线圈的匝数
C. 只增大电磁铁线圈中的电流D. 只增大通过导体的电流
5.人类每一次重大的技术变革和社会变革都离不开物理，离不开物理学家的研究成果。下列科学家与其研究成果对应错误的是( )
A. 焦耳——用实验确定了电流产生的热量跟电流、电阻和通电时间的定量关系
B. 奥斯特——发现了电流的磁效应
C. 法拉第——最早发现通电导线在磁场中受到力的作用
D. 沈括——最早发现磁偏角
6.东汉学者王充在《论衡》中记载为：“司南之杓，投之于地，其柢指南。”司南是把天然磁石打磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南，下列有关司南和地磁场的说法正确的是( )
A. 长柄是司南的北极
B. 司南可以指南北说明地球周围存在着磁场
C. 如果地磁场消失，司南还能指示南北方向
D. 静止时指示南北方向，是因为司南具有惯性
7.小明家的台灯电路图如图所示。晚上小明学习期间台灯突然熄灭，于是小明拿来试电笔，闭合开关后，分别在如图P、M、N、Q四个位置进行测量，试电笔均能发光。则电路故障可能是( )
A. 保险丝烧断了
B. M点与N点之间断路
C. N点与Q点之间断路
D. Q点与零线之间断路

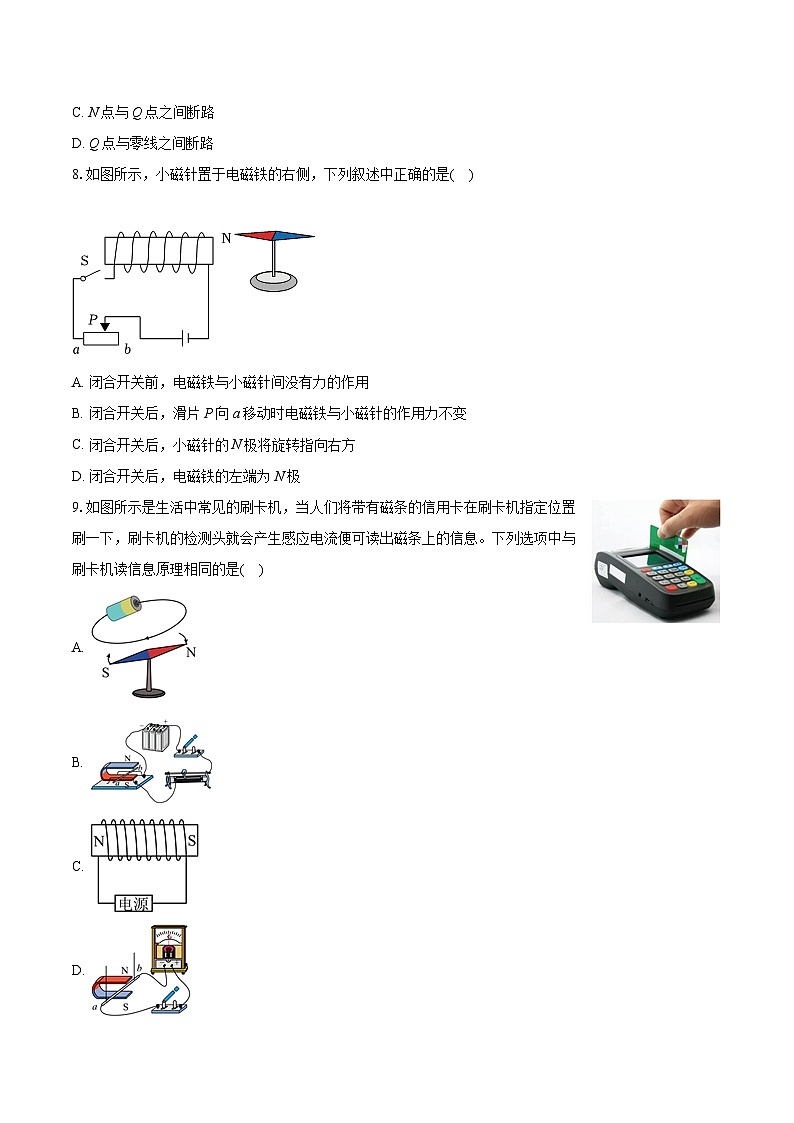

8.如图所示，小磁针置于电磁铁的右侧，下列叙述中正确的是( )
A. 闭合开关前，电磁铁与小磁针间没有力的作用
B. 闭合开关后，滑片P向a移动时电磁铁与小磁针的作用力不变
C. 闭合开关后，小磁针的N极将旋转指向右方
D. 闭合开关后，电磁铁的左端为N极
9.如图所示是生活中常见的刷卡机，当人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就会产生感应电流便可读出磁条上的信息。下列选项中与刷卡机读信息原理相同的是( )
A.
B.
C.
D.
10.如图所示是一种测定油箱内油量的装置，OP是一根硬棒，可以围绕O点旋转。R是滑动变阻器的电阻片。当油量减少时，则关于电路下列分析正确的是( )
A. 滑动变阻器的滑片P向上移动，总电阻减小
B. 滑动变阻器的滑片P向上移动，电流表示数减小
C. 滑动变阻器的滑片P向下移动，总电阻减小
D. 滑动变阻器的滑片P向下移动，电流表示数减小
二、填空题：本大题共3小题，共6分。
11.研究发现人体内部存在磁场，而且人体内部的磁场与地磁场相比很弱，则人体内部的磁场的磁感线分布比地磁场的磁感线分布较______ (填“疏”或“密”)。请你分析人体内部存在磁场的原因可能是：______ 。
12.家庭电路的触电事故都是人体直接或间接跟火线接触造成的，我们可以用试电笔判断火线和零线。如图所示是试电笔的结构，在使用试电笔时手能接触试电笔的______ (填“笔尖”和“笔尾”)金属体，当试电笔的氖管发光时______ (填“有”或“没有”)电流通过人体。
13.当电流通过灯丝，白炽灯的灯丝就会发热发光。小明向同学介绍自己观察白炽灯的新发现：将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝晃动。你认为小明的发现是______ (填“真的”或“假的”)，支持你观点的理由是：______ 。
三、作图题：本大题共1小题，共2分。
14.小明家客厅准备安装2盏节能灯(220V,11W)，要求开关S控制两盏灯，且每盏灯都能正常发光。请按以上要求将图中元件用笔画线代替导线连接起来。
四、实验探究题：本大题共5小题，共24分。
15.在探究“电流与电压、电阻关系”的实验中，所用的器材有：电压恒定为3V的电源、开关、电流表、电压表、三个定值电阻、滑动变阻器、导线若干。
(1)图甲是小明同学连接的电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线；
(2)改正错误后继续检查电路，闭合开关前，小明发现电流表指针如图乙所示，接下来小明的操作是：______ ；
(3)实验过程中，小明分别将5Ω、10Ω和20Ω的定值电阻接入电路，测得定值电阻R两端的电压U和通过电流I数据，如表所示：
(4)分析实验1、2和3次的实验数据，可以得到的结论是：______ ；
(5)进一步分析实验______ 的数据(填实验次数)，还可以得出电流和电阻的关系。
16.在探究通电螺线管外部的磁场分布的实验中。
(1)如图所示，在固定有螺线管的水平硬纸板上均匀地撒满铁屑通电后轻敲纸板，观察铁屑的排列情况，发现通电螺线管外部的磁场与______ 磁体的磁场相似；
(2)在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，而B处小磁针不偏转，试说明B处小磁针不偏转的可能原因：______ (写出一条即可)；
(3)将电池的正负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与______ 方向的关系；
(4)如果想探究通电螺线管外部磁场的强弱与电流大小的关系，可以增加的实验器材有：______ (写出一个即可)；
(5)在螺线管内插入铁芯，就可以制成电磁铁。许多自动控制的电路中都安装有电磁铁，关于电磁铁下列说法中正确的是：______ 。
A.电磁铁的铁芯，可以用铝棒代替
B.电磁铁磁性的强弱只与电流的大小有关
C.电磁铁是根据电流的磁效应制成的
17.小明在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关、灵敏电流计连接成如图所示的电路。请你参与探究并回答下列问题：
(1)悬挂金属棒AB静置于U形磁铁的磁场中，此时两极正对区域磁感线的箭头方向是竖直向______ (填“上”或“下”)；
(2)该实验中，灵敏电流计的作用是：______ 和______ ；
(3)若闭合开关后并未发现电流计指针偏转，经检查器材均完好，各器材间连接无误，接下来应该如何操作可以让电流计指针偏转：______ (写出最应该进行的一步操作)；
(4)在此实验过程中，导线运动的机械能转化为______ 能。利用这一原理人们在生产生活中制成了______ 。
18.白炽灯在开灯的瞬间较容易被烧坏。根据电阻与温度的关系小明猜想可能是在开灯瞬间灯丝的温度较低，导致电阻比正常工作时小。他设计如图所示的电路，验证自己的猜想：
(1)断开S2，闭合S1，此时灯泡两端的电压是______ V，电流表指针示数为I1，但灯泡不发光；小灯泡不发光的原因是：______ ；
(2)断开S1，闭合S2，灯泡正常发光；
(3)两分钟后再断开S2并迅速闭合S1，观察电流表示数变化情况是：电流表示数从零快速增大I2后，示数又慢慢变化到某一电流值I3后稳定不变。若I2______ I3(填“>”“
