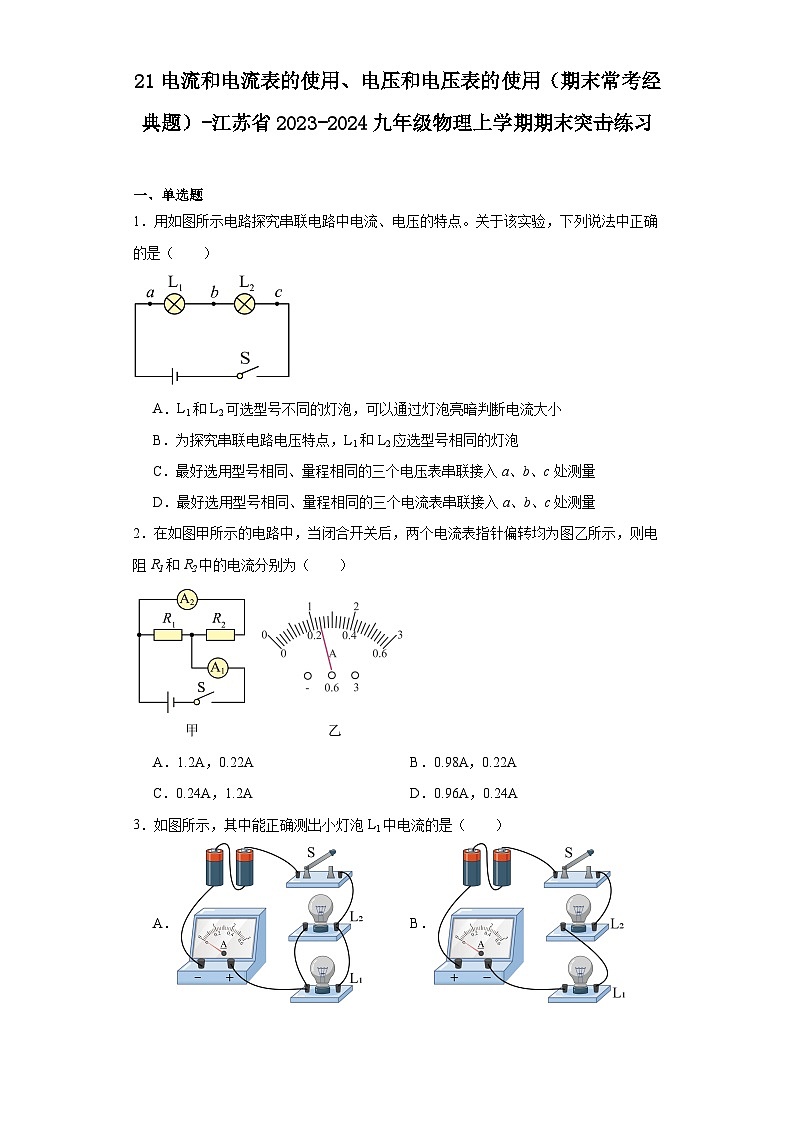

21电流和电流表的使用、电压和电压表的使用（期末常考经典题）-江苏省2023-2024九年级物理上学

这是一份21电流和电流表的使用、电压和电压表的使用（期末常考经典题）-江苏省2023-2024九年级物理上学，共15页。试卷主要包含了单选题，填空题，作图题，实验题等内容，欢迎下载使用。
一、单选题
1．用如图所示电路探究串联电路中电流、电压的特点。关于该实验，下列说法中正确的是（ ）

A．L1和L2可选型号不同的灯泡，可以通过灯泡亮暗判断电流大小
B．为探究串联电路电压特点，L1和L2应选型号相同的灯泡
C．最好选用型号相同、量程相同的三个电压表串联接入a、b、c处测量
D．最好选用型号相同、量程相同的三个电流表串联接入a、b、c处测量
2．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（ ）
A．1.2A，0.22AB．0.98A，0.22A
C．0.24A，1.2AD．0.96A，0.24A

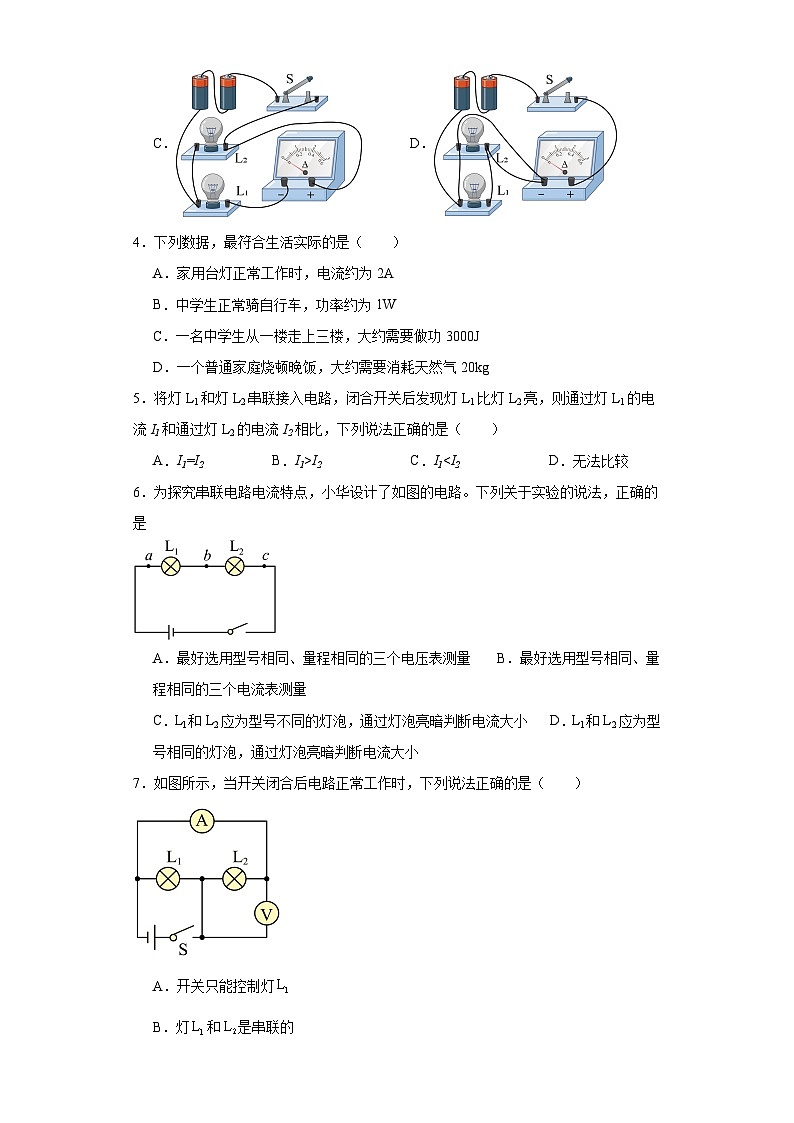

3．如图所示，其中能正确测出小灯泡L1中电流的是（ ）
A．B．
C．D．
4．下列数据，最符合生活实际的是（ ）
A．家用台灯正常工作时，电流约为2A
B．中学生正常骑自行车，功率约为1W
C．一名中学生从一楼走上三楼，大约需要做功3000J
D．一个普通家庭烧顿晚饭，大约需要消耗天然气20kg
5．将灯L1和灯L2串联接入电路，闭合开关后发现灯L1比灯L2亮，则通过灯L1的电流I1和通过灯L2的电流I2相比，下列说法正确的是（ ）
A．I1=I2B．I1>I2C．I1
