湖南省郴州市2023-2024学年九年级（上）期末质量监测物理试题（含解析）
展开
这是一份湖南省郴州市2023-2024学年九年级（上）期末质量监测物理试题（含解析），共16页。试卷主要包含了本试卷分试题卷和答题卡，25m³的天然气；，，求等内容，欢迎下载使用。

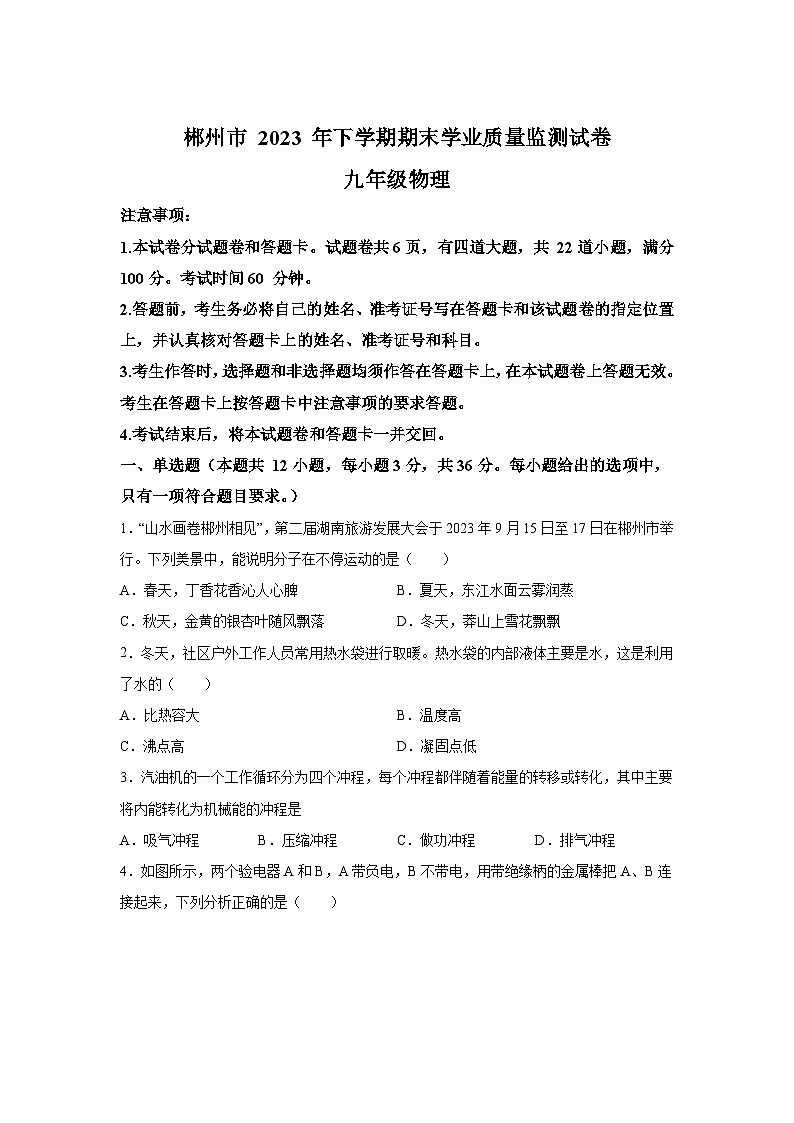

九年级物理
注意事项：
1.本试卷分试题卷和答题卡。试题卷共6页，有四道大题，共 22道小题，满分 100分。考试时间60 分钟。
2.答题前，考生务必将自己的姓名、准考证号写在答题卡和该试题卷的指定位置上，并认真核对答题卡上的姓名、准考证号和科目。
3.考生作答时，选择题和非选择题均须作答在答题卡上，在本试题卷上答题无效。考生在答题卡上按答题卡中注意事项的要求答题。
4.考试结束后，将本试题卷和答题卡一并交回。
一、单选题（本题共 12小题，每小题3分，共36分。每小题给出的选项中，只有一项符合题目要求。）
1．“山水画卷郴州相见”，第二届湖南旅游发展大会于2023年9月15日至17日在郴州市举行。下列美景中，能说明分子在不停运动的是（ ）
A．春天，丁香花香沁人心脾B．夏天，东江水面云雾润蒸
C．秋天，金黄的银杏叶随风飘落D．冬天，莽山上雪花飘飘
2．冬天，社区户外工作人员常用热水袋进行取暖。热水袋的内部液体主要是水，这是利用了水的（ ）
A．比热容大B．温度高
C．沸点高D．凝固点低
3．汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将内能转化为机械能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程

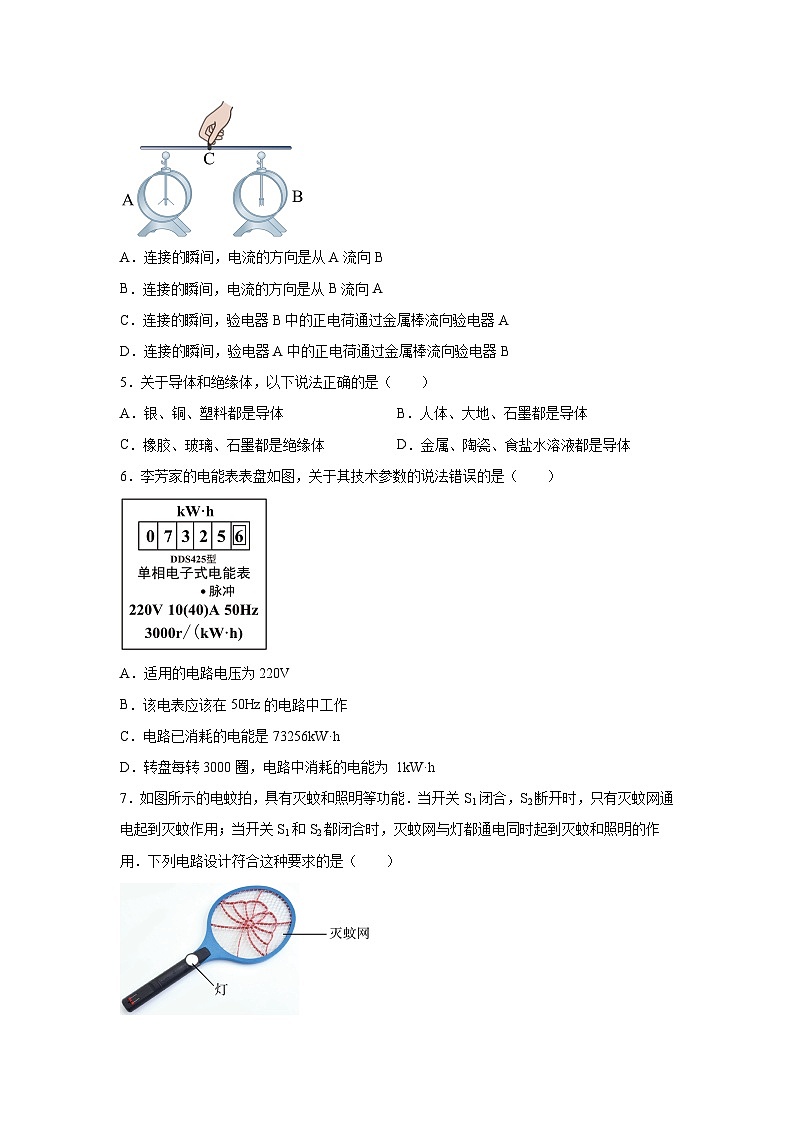

4．如图所示，两个验电器A和B，A带负电，B不带电，用带绝缘柄的金属棒把A、B连接起来，下列分析正确的是（ ）
A．连接的瞬间，电流的方向是从A流向B
B．连接的瞬间，电流的方向是从B流向A
C．连接的瞬间，验电器B中的正电荷通过金属棒流向验电器A
D．连接的瞬间，验电器A中的正电荷通过金属棒流向验电器B
5．关于导体和绝缘体，以下说法正确的是（ ）
A．银、铜、塑料都是导体B．人体、大地、石墨都是导体
C．橡胶、玻璃、石墨都是绝缘体D．金属、陶瓷、食盐水溶液都是导体
6．李芳家的电能表表盘如图，关于其技术参数的说法错误的是（ ）
A．适用的电路电压为220V
B．该电表应该在50Hz的电路中工作
C．电路已消耗的电能是73256kW·h
D．转盘每转3000圈，电路中消耗的电能为 1kW·h

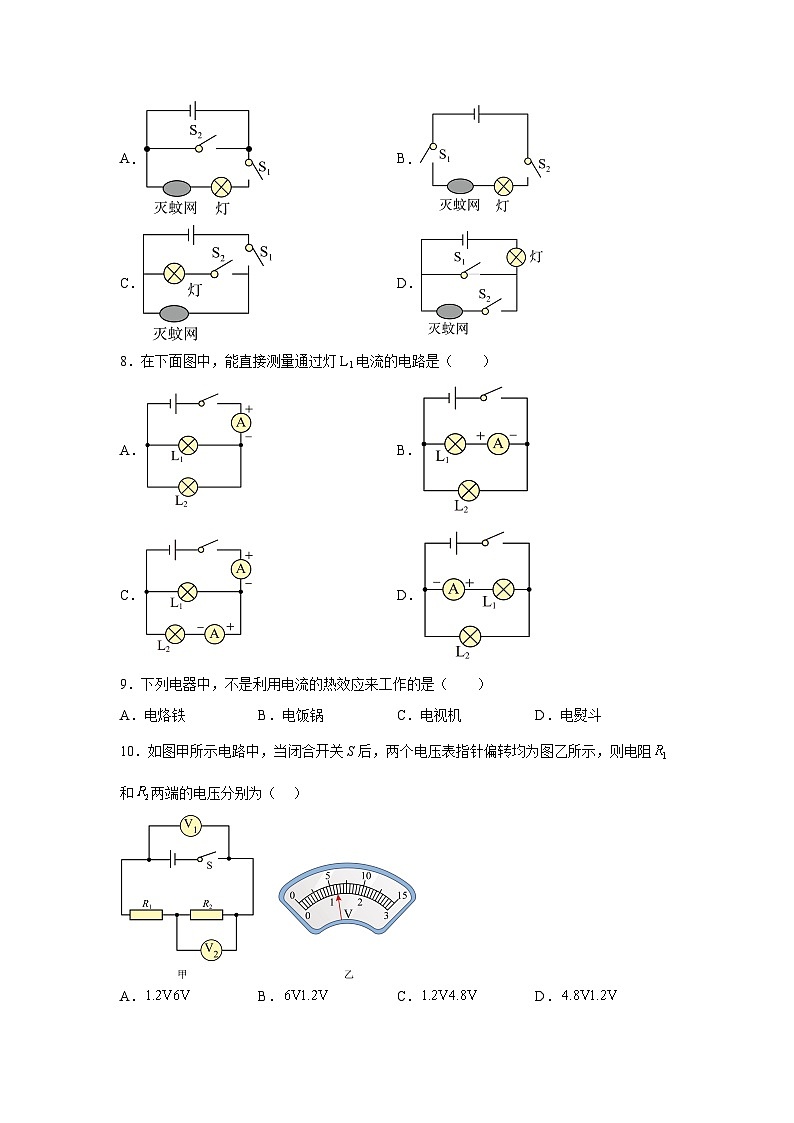

7．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（ ）
A．B．
C．D．
8．在下面图中，能直接测量通过灯L1电流的电路是（ ）
A．B．
C．D．
9．下列电器中，不是利用电流的热效应来工作的是（ ）
A．电烙铁B．电饭锅C．电视机D．电熨斗
10．如图甲所示电路中，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻和两端的电压分别为（ ）
A．B．C．D．
11．如图所示的电路，电源电压保持不变，闭合开关S。将变阻器滑片P向右移动时（ ）
A．灯泡L亮度变暗，电压表示数变小
B．灯泡L亮度不变，电压表示数不变
C．电流表示数变大，电压表示数变小
D．灯泡L亮度不变，电压表示数变小
12．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是3∶5，此时灯L1、L2的电功之比是和电流之比分别是（ ）
A．3∶2，1∶1
B．1∶1，5∶3
C．1∶1，2∶3
D．2∶3，1∶1
二、填空题（本题共4 小题，每空2分，共 16分。）
13．“用锯条锯木头，锯条发热”说明 可以改变物体的内能，液体很难被压缩，说明分子间有 （填“引力”或“斥力”）。
14．被丝绸摩擦过的玻璃棒带正电，被甲材料摩擦过的乙棒与被丝绸摩擦过的玻璃棒相互排斥，则乙棒带 电荷，是因为乙棒在摩擦过程中 （选填“得到”或“失去”）电子。
15．如图所示，是一种可以改变收音机音量大小的电路元件结构示意图，ABC是固定的铜片，D是一段弧形电阻，E是一端连接在B上的，另一端可在D上滑动的铜片，为了使滑片E顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片 接入电路，如果将A、C接入电路，滑片E在逆时针转动过程中，音量 （“变大”“变小”或“不变”）
16．如图所示，电源电压为12V，滑动变阻器R的最大阻值为70Ω，当滑动变阻器滑片P在最右端时，电压表示数为7V，则定值电阻R1的阻值是 Ω。当滑动变阻器的滑片P移到a点时，电压表的示数为Ua，滑动变阻器的功率为Pa；再移动滑片P到b点时，电压表的示数为Ub，滑动变阻器的功率为P0。若，，则当滑动变阻器的滑片P在a点时连入电路的阻值是 Ω。
三、作图与实验探究题（本题共4小题，17题（1）2分，17题（2）2分，18题6分，19题8分，20 题 12分，共 30分。）
17．按照如图所示电路，在方框内画出电路图。
18．图中若开关闭合后，电路中的电流方向为箭头所指方向，请将电池、电压表两个元件符号分别填入虚线框内，使开关闭合后灯泡和串联且都能够正常发光。
19．在探究电流通过导体时产生热量的多少跟什么因素有关的实验中，完全相同的密闭容器，里面密封着等量的空气，通过观察U形管中液面高度的变化来显示容器内空气温度的变化，闭合开关前，U形管内液面相平。
（1）甲装置两根电阻丝是 （选填“串联”或者“并联”）在电路中，可探究电流通过导体时产生热量的多少跟电阻大小有关；
（2）乙装置实验中，观察U形管内液面，可得到左边容器中导体产生的热量 （选填“多”或者“少”）。由此可知，其它条件相同时， 越大，导体产生的热量越多。
20．为了“探究不同物质的吸热情况”，小丽同学用如图甲所示两套完全相同的装置进行实验探究。
（1）实验前，小丽同学应取初温和 相等的甲、乙两种液体，分别倒入相同的烧杯中；
（2）小丽设计的实验表格及记录的数据如下：
根据表格信息，判断图乙中能大致反映该实验结果的是 （选填“A”或“B”）。由此得出物质的吸热能力与物质的种类有关；
（3）甲、乙两种液体加热相同的时间，可以认为甲液体和乙液体 （选填“升高的温度”或“吸收的热量”）相同；
（4）冬天，小丽想自制一个暖手袋，若从题中选一种液体装入暖手袋中作为供热介质，选择 （选填“甲”或“乙”）液体为介质保暖时间会更长。
21．小明在做“用伏安法测量某定值电阻R的阻值”的实验中：
（1）根据小明设计的图甲，电源由2节干电池提供，请用笔画线代替导线将图乙的实物图连接完整 ；（要求：①导线不能交叉；②滑动变阻器的滑片向右滑动时滑动变阻器的阻值变大。）
（2）连接电路时，开关应该 （选填“闭合”或“断开”）；
（3）闭合开关前，滑动变阻器的滑片应该滑到最 （选填“左”或“右”）端。小明连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针示数为零，电压表示数为3V，则故障的原因可能是： ；
（4）某次实验中，移动滑片使电压表示数为1.6V，此时电流表的指针位置如图丙所示，则电流表的示数为 A，本次测得R的阻值为 Ω。
四、计算题（本题共2小题，21题9分，22题9分，共18分。要求写出必要的文字说明、公式和重要的演算步骤，只写出最终答案的不能计分。）
22．某家庭需要将容量为 50kg、20℃的水加热作为生活用热水，他们利用天然气灶使水升高了40℃，消耗了0.25m³的天然气；，，求：
（1）水吸收的热量（不计水的热量损失）；
（2）天然气完全燃烧放出的热量；
（3）天然气灶的效率。
23．某家用电热壶有“加热”和“保温”两个档位，其简化电路如图所示， R1、R2是电热丝，R1=1056Ω，R2=44Ω，求：
（1）开关接 （选填“1”或“2”）时，电热壶处于“加热”档；
（2）开关S接1时，电热壶工作60s产生的热量；
（3）开关S接2时，电热壶的电功率。
参考答案与解析
1．A
【解答】A．丁香花香沁人心脾属于扩散现象，是香气分子无规则运动形成的，故A符合题意；
B．东江水面云雾是悬浮的小水珠形成的，不属于分子运动，故B不符合题意，
C．银杏叶不是分子，金黄的银杏叶随风飘落属于机械运动，故C不符合题意；
D．雪花不是分子，莽山上雪花飘飘属于机械运动，故D不符合题意。
故选A。
2．A
【解答】热水袋进行取暖，利用热水袋内物质降温放热，热水袋的内部液体主要是水是因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，可以释放出更多的热量。故A符合题意，BCD不符合题意。
故选A。
3．C
【分析】汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；做功冲程对外做功，将内能转化为机械能；压缩冲程也有能量转化，将机械能转化为内能．
【解答】在汽油机一个工作循环的四个冲程中，做功冲程是对外做功的过程，实际也是内能转化为机械能的过程．故选C．
4．B
【解答】A带负电，表明A有多余的电子，B不带电，用带绝缘柄的金属棒把A、B连接起来，A有部分电子即负电荷转移到B，电荷定向移动的方向为A到B，物理学规定正电荷定向移动的方向为电流方向，故连接的瞬间，电流的方向是从B流向A。故ACD错误，B正确。
故选B。
5．B
【解答】容易导电的物体叫导体，不容易导电的物体叫绝缘体。
A．通常情况下，银、铜容易导电，是导体，塑料不容易导电，是绝缘体，故A错误；
B．通常情况下，人体、大地、石墨都容易导电导的，是导体，故B正确；
C．通常情况下，石墨容易导电，是导体，橡胶、玻璃不容易导电，是绝缘体，故C错误；
D．通常情况下，金属、食盐水溶液容易导电，是导体，陶瓷不容易导电，是绝缘体，故D错误。
故选B。
6．C
【解答】A．如图所示的电能表额定电压为220V，适用的电路电压为220V，故A正确，不符合题意；
B．该电能表适用于50Hz的交流电路，应该在50Hz的电路中工作，故B正确，不符合题意；
C．电能表的最后一位是小数点的后一位，表明电路已消耗的电能是7325.6kW·h，故C错误，符合题意；
D．转盘每转3000圈，电路中消耗的电能为
故D正确，不符合题意。
故选C。
7．C
【解答】AB．根据题意可以知道，灭蚊网和灯泡工作时互不影响，因此属于并联，AB选项中灭蚊网和灯串联，故AB不符合题意；
C．图中S1闭合,S2断开时，灯泡亮，灭蚊网不工作，不符合题意；
D．图中S1闭合,S2断开时,只有灭蚊网通电起到灭蚊作用;当开关S1和S2都闭合时，灭蚊网与灯都通电同时工作，符合题意．
【点拨】串联电路的特点是各用电器之间相互影响，并联电路的特点是互不影响．再根据开关的作用来判断符合要求的电路图．
8．D
【解答】A．图中电流表测干路电流，故A不符合题意；
B．图中电流表是位于灯L1的支路中，但电流表正负接线柱接反了，故B不符合题意；
C．图中一个电流表是位于干路中测总电流，另一个电流表位于灯L2的支路中测灯L2的电流，故C不符合题意；
D．图中电流表是位于灯L1的支路中，且正负接线柱接法正确，故D符合题意。
故选D。
9．C
【解答】A．电烙铁工作时主要把电能转化为内能，是利用电流热效应工作的，故A不符合题意；
B．电饭锅主要将电能转化为内能，利用了电流的热效应，故B不符合题意；
C．电视机工作时，主要将电能转化为光能等，不是利用电流热效应工作的，故C符合题意；
D．电熨斗主要将电能转化为内能，利用了电流的热效应，故D不符合题意。
故选C。
10．D
【解答】由电路图可知，电压表测电源电压，电压表测电阻两端的电压，电源电压大于电阻两端的电压，则电压表示数大于电压表示数， 指针位置相同，则说明两表所选量程不同，则电压表量程是15V，电压表量程是3V， 电压表的分度值是0.1V，则电压表示数是1.2V，故电阻两端的电压； 电压表分度值是0.5V，则电压表示数U=6V， 由串联电路特点知，电阻两端的电压
故D符合题意，ABC不符合题意。
故选D。
11．D
【解答】如图所示，闭合开关S，R与L串联，由于电压表串联在滑动变阻器的滑片上，相当于定值电阻，将变阻器滑片P向右移动时不能改变接入电路中电阻，电路中电流不变，电流表示数不变，灯泡亮度不变，电压表测量的范围内电阻变小，根据欧姆定律，电压表示数变小，故ABC不符合题意，D符合题意。
故选D。
12．A
【解答】开关S闭合后，灯L1、L2都能正常工作，两表均应为电压表，如果为电流表则会出现短路，故其中甲电压表测L1两端电压，乙电压表测电源电压，两灯串联，电流之比为
两表电压之比为
则两灯电压之比为
此时灯L1、L2的电功之比是
故A符合题意，BCD不符合题意。
故选A。
13． 做功 斥力
【解答】[1]用锯条锯木头，锯条发热，是通过做功的方式将机械能转化为内能，说明做功可以改变物体的内能。
[2]分子间既有引力也有斥力，液体很难被压缩，说明分子间有斥力。
14． 正 失去
【解答】[1][2]被丝绸摩擦过的玻璃棒带正电，被甲材料摩擦过的乙棒与被丝绸摩擦过的玻璃棒相互排斥，根据同种电荷相互排斥可知，乙棒带正电荷；摩擦起电的实质是电荷的转移，失去电子的带正电，得到电子的带负电。乙棒在摩擦过程中失去电子带正电荷。
15． A 不变
【解答】[1]如图所示，若将该元件的铜片B和铜片A接入电路，当滑片E顺时针转动时电阻线的长度变短，电路中的电阻变小，电流变大，收音机的音量增大。
[2]如果将A、C接入电路，相当于将整个电阻全部接入电路中，因此，滑片E在逆时针转动过程中，音量不会改变。
16． 50 30
【解答】[1]如图所示，闭合开关，两电阻串联，电压表测滑动变阻器两端电压，滑动变阻器R的最大阻值为70Ω，当滑动变阻器滑片P在最右端时，电压表示数为7V，则此时电路中电流为
则定值电阻R1的两端电压为
定值电阻R1的阻值是
[2] 当滑片在a、b两点时，滑动变阻器接入电阻之比为
即，当滑片在a、b两点时，通过滑动变阻器的电流之比为
故当滑片在a、b两点时，电路中电流之比为
解得。
17．
【解答】分析实物图可知，L1和L2串联，电流只有一条路径，故绘制电路图如下：
18．
【解答】根据题意可知，灯泡和串联且都能够正常发光，电路中的电流方向为箭头所指方向，如果左边是电压表，右边是电源，则灯不能正常发光且电流方向不对，所以，左边只能是电源，右边是电压表，补充电路如图所示：
19． 串联 多 电流
【解答】（1）[1]探究电流通过导体时产生热量的多少跟电阻大小有关的实验中，应保持电流相同，甲装置电流依次经过两根电阻丝，两根电阻丝是串联的。
（2）[2][3]乙装置实验中，两容器内电阻相同，左边电阻处在干路上，右边为支路，由并联电路电流的规律，干路电流等于两支路电流之和，左边容器内电阻的电流大于右边电阻的电流，根据焦耳定律可知，在电阻与通电时间相同时，电流通过导体产生的热量与电流大小有关，可得到左边容器中导体产生的热量多。由此可知，在电阻与通电时间相同时，电流越大，导体产生的热量越多。
20． 质量 B 吸收的热量 甲
【解答】（1）[1]物体吸收热量的多少与质量有关，实验前，小丽同学应取初温和质量相等的甲、乙两种液体。
（2）[2]根据表格信息，加热相同时间，乙上升的温度大于甲，图乙中加热相同时间，乙上升温度大于甲是B图，故能大致反映该实验结果的是B。
（3）[3]实验中使用相同的加热器，相同时间产生的热量相同，甲、乙两种液体加热相同的时间，可以认为甲液体和乙液体吸收的热量相同。
（4）[4]质量相同的甲乙两种液体，加热相同时间，乙上升的温度大于甲，表明甲的吸热能力强，即甲的比热容大，放出相同热量，温度变化更小，故冬天，小丽想自制一个暖手袋，若从题中选一种液体装入暖手袋中作为供热介质，选甲液体为介质保暖时间会更长。
21． 断开 右 定值电阻R断路 0.32 5
【解答】（1）[1]电源由2节干电池提供，即电源电压为3V，电压表应接入0~3V量程，滑动变阻器的滑片向右滑动时滑动变阻器的阻值变大，则滑动变阻器应接入下端左边接线柱，如图所示
（2）[2]连接电路时，为防止连接错误导致电路损坏，开关应该断开。
（3）[3]闭合开关前，为防止电流过大而损坏电路，滑动变阻器应接入最大阻值处，即滑片应该滑到最右端。
[4]闭合开关后，移动滑动变阻器滑片时，发现电流表指针示数为零，表明电路中可能存在断路，电压表示数为3V，表明电压表两接线柱到电源两极为通路，则故障的位置应为电压表测量范围以内，即可能是定值电阻R断路。
（4）[5][6]某次实验中，移动滑片使电压表示数为1.6V，此时电流表的指针位置如图丙所示，电流表接入量程为0~0.6A，分度值为0.02A，则电流表的示数为0.32A，本次测得R的阻值为
22．（1）；（2）；（3）40%
【解答】解：（1）水吸收的热量为
（2）天然气完全燃烧放出的热量为
（3）天然气灶的效率为
答：（1）水吸收的热量为；
（2）天然气完全燃烧放出的热量；
（3）天然气灶的效率为40%。
23． 1 44W
【解答】（1）[1]如图所示，开关S接1时，电路为R2的简单电路，开关S接2时，两电阻串联，根据串联电路电阻的规律，串联电路总电阻大于任何一个分电阻，根据，开关S接1时，电阻较小，电功率较大，电热壶处于“加热”档。
（2）[2]开关S接1时，电路为R2的简单电路，电热壶工作60s产生的热量为
（3）[3]开关S接2时，两电路串联，电热壶的电功率为
物质
质量/g
初温/℃
加热时间/min
末温/℃
升高的温度/℃
甲
480
20
10
30
乙
480
20
10
60
