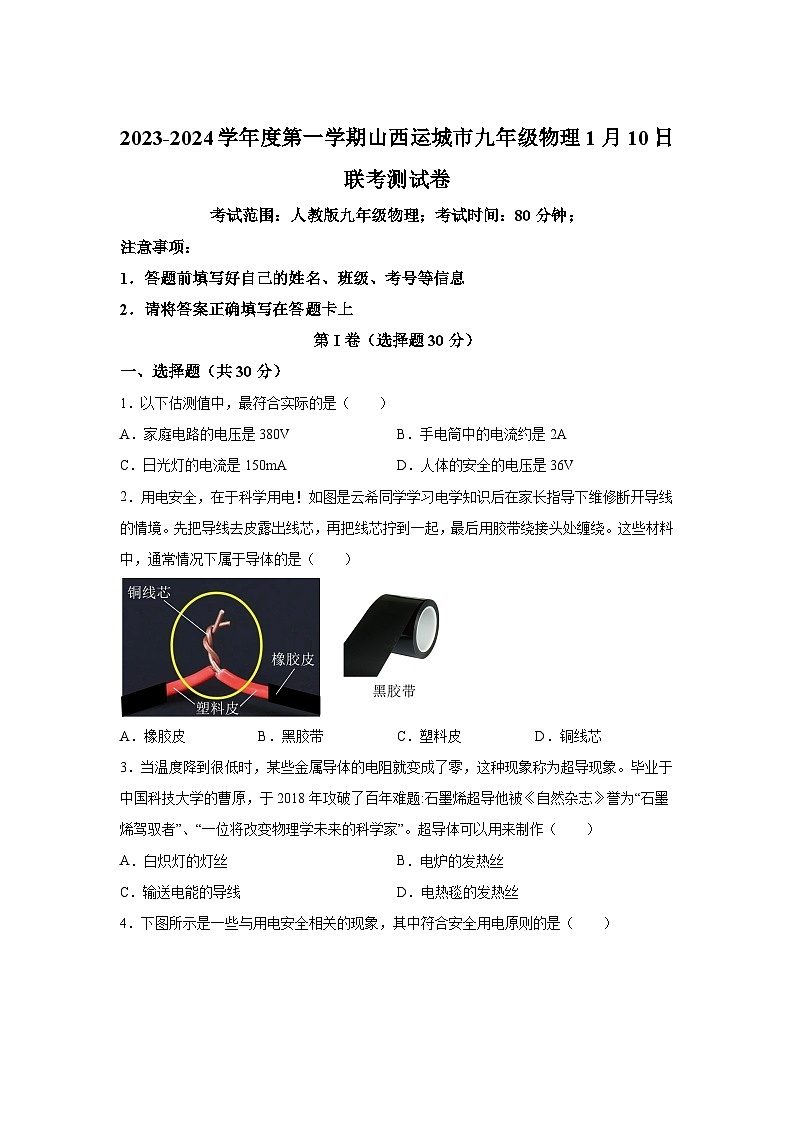

山西运城市2023-2024学年九年级（上）期末联考物理试题（含解析）

这是一份山西运城市2023-2024学年九年级（上）期末联考物理试题（含解析），共21页。试卷主要包含了请将答案正确填写在答题卡上等内容，欢迎下载使用。
考试范围：人教版九年级物理；考试时间：80分钟；
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
第I卷（选择题30分）
一、选择题（共30分）
1．以下估测值中，最符合实际的是（ ）
A．家庭电路的电压是380VB．手电筒中的电流约是2A
C．日光灯的电流是150mAD．人体的安全的电压是36V
2．用电安全，在于科学用电！如图是云希同学学习电学知识后在家长指导下维修断开导线的情境。先把导线去皮露出线芯，再把线芯拧到一起，最后用胶带绕接头处缠绕。这些材料中，通常情况下属于导体的是（ ）

A．橡胶皮B．黑胶带C．塑料皮D．铜线芯
3．当温度降到很低时，某些金属导体的电阻就变成了零，这种现象称为超导现象。毕业于中国科技大学的曹原，于2018年攻破了百年难题:石墨烯超导他被《自然杂志》誉为“石墨烯驾驭者”、“一位将改变物理学未来的科学家”。超导体可以用来制作（ ）
A．白炽灯的灯丝B．电炉的发热丝
C．输送电能的导线D．电热毯的发热丝

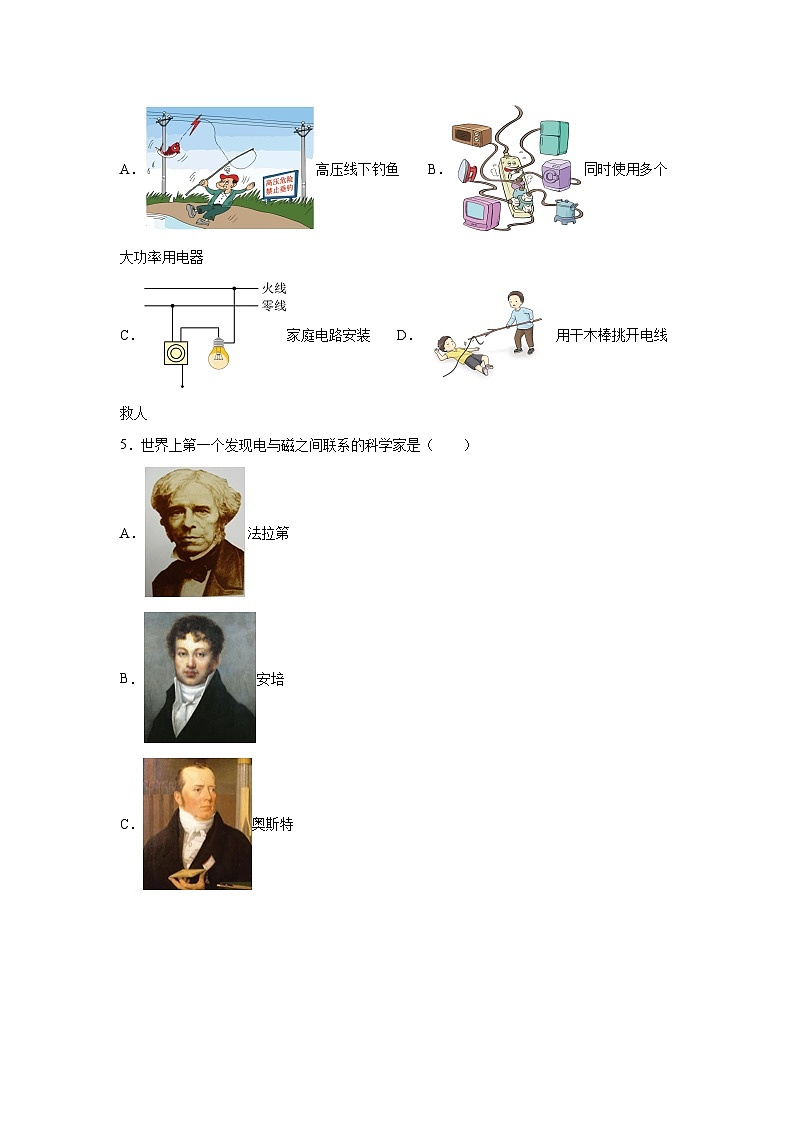

4．下图所示是一些与用电安全相关的现象，其中符合安全用电原则的是（ ）
A．高压线下钓鱼B．同时使用多个大功率用电器
C．家庭电路安装D．用干木棒挑开电线救人
5．世界上第一个发现电与磁之间联系的科学家是（ ）
A．法拉第
B．安培
C．奥斯特

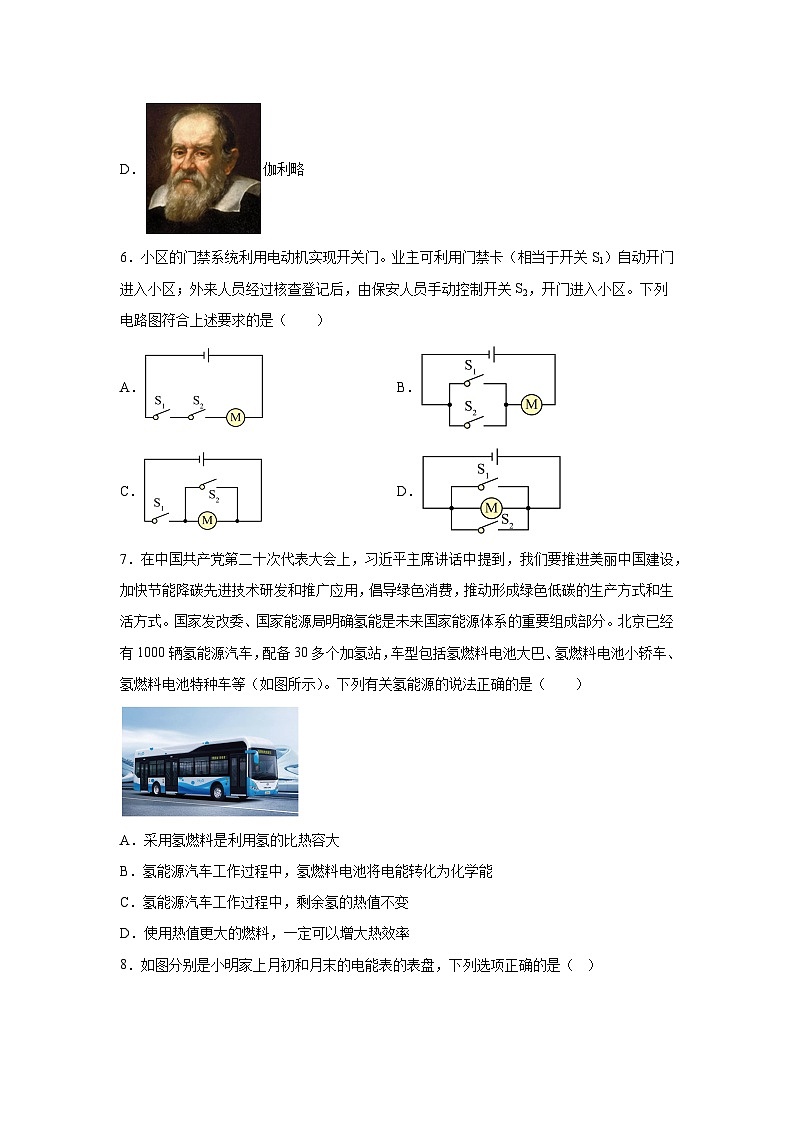

D．伽利略
6．小区的门禁系统利用电动机实现开关门。业主可利用门禁卡（相当于开关S1）自动开门进入小区；外来人员经过核查登记后，由保安人员手动控制开关S2，开门进入小区。下列电路图符合上述要求的是（ ）
A．B．
C．D．
7．在中国共产党第二十次代表大会上，习近平主席讲话中提到，我们要推进美丽中国建设，加快节能降碳先进技术研发和推广应用，倡导绿色消费，推动形成绿色低碳的生产方式和生活方式。国家发改委、国家能源局明确氢能是未来国家能源体系的重要组成部分。北京已经有1000辆氢能源汽车，配备30多个加氢站，车型包括氢燃料电池大巴、氢燃料电池小轿车、氢燃料电池特种车等（如图所示）。下列有关氢能源的说法正确的是（ ）
A．采用氢燃料是利用氢的比热容大
B．氢能源汽车工作过程中，氢燃料电池将电能转化为化学能
C．氢能源汽车工作过程中，剩余氢的热值不变
D．使用热值更大的燃料，一定可以增大热效率
8．如图分别是小明家上月初和月末的电能表的表盘，下列选项正确的是（ ）
A．电能表是测量电功率的仪表
B．小明家上月消耗的电能为911kW·h
C．10A表示电能表的额定电流为10A
D．断开其他用电器， 只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W
9．如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，和是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则（ ）
A．开关S接触2、3触点时，、并联
B．开关S接触3、4触点时，电热丝、串联
C．开关S接触2、3触点时，电流中电流是15A
D．开关S接触3、4触点时，电路总电阻约15Ω
10．如图甲是一个用电压表的示数反映温度变化的电路原理图，电源电压为，且保持不变，电压表量程为，定值电阻的阻值为，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示。闭合开关S，下列说法正确的是（ ）
A．环境温度为时，热敏电阻的阻值是
B．环境温度为时，电压表的示数是
C．电压表的示数越小，环境温度越高
D．此电路允许的最高环境温度为
第II卷（非选择题50分）
二、实验探究题（共26分）
11．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，
（1）乙元件 （是/不是）一个定值电阻；
（2）若甲、乙元件并联后，接到1.5V的电压下，甲、乙电阻之比为 ；若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，甲、乙两元件消耗总功率是 W。

12．小明用如图甲所示电路测量额定电压为2.5V小灯泡的额定功率。
（1）请用笔画线代替导线将甲图的电路连接完整，使滑片向左移动时灯泡变亮 ；
（2）连接好电路，闭合开关，发现小灯泡没有发光，电流表有示数，接下来应进行的操作是 ；
（3）为测量小灯泡的额定功率，应缓慢调节滑片使电压表示数为 V，此时小灯泡 （选填“正常”或“不正常”）发光，电流表示数图乙所示，则小灯泡的额定功率 W；
（4）小明根据实验数据画出小灯泡关系图像如图丙中的实线所示，结合图像可知，当小灯泡两端电压为2V时，实际功率 （选填“大于”“小于”或“等于”）额定功率。
13．实验小组的同学利用一块电流表，一个标有“，2A”的滑动变阻器，未知阻值的定值电阻，电源（电压未知），若干开关和导线进行实验（实验器材均可保证电路安全）。
（1）请将实物图甲连接完整，要求定值电阻与滑动变阻器并联，电流表测量通过定值电阻的电流；
（2）若在连接实物时，刚接好最后一根导线，电流表指针就偏转了，这是因为 ；仔细观察还可以发现，电流表指针向着零刻度线左侧发生偏转，其原因是 ；
（3）正确操作进行实验，电流表示数如图乙所示，其读数为 A；之后将电流表接在干路上，指针偏转刚好与图乙相同，则通过滑动变阻器的电流为 A；
【拓展】
（4）实验小组的同学还用现有的实验器材测出了定值电阻的阻值，设计了如图所示丙、丁两个实验电路，分别按如下步骤进行实验。
①闭合开关S，调节滑动变阻器滑片位于 时，读出电流表的示数为；
②闭合开关S、调节滑动变阻器滑片位于 时，读出电流表的示数为；
③未知电阻的阻值：丙图中 ，丁图中， （用“R”“”“”表示）。
14．某物理兴趣小组利用苹果、梨、橙子、菠萝、导线、电压表和一些尺寸相同的铁片、铜片、锌片等器材探究“水果电池电压大小与哪些因素有关”。如图所示，他们在水果中插入金属片制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，实验结果如下表；
①上表所列水果电池中，所能提供电压最大的是 ；
②水果电池的电压大小与两极板材料种类 （选填“有关”或“无关”），判断的依据是 ；
③小嘉将橙子挤软，使其出汁更多，再次测量该“水果电池”的电压，发现电压表指针偏转角度更大，由此可提出的科学猜想是 。
15．物理老师在课堂上做了一个神奇的实验，将一个气球在衣服上摩擦了几下，举过头顶时出现了如图所示的现象。老师解释到：气球因摩擦带了电，但无法确定带的是“正电”还是“负电”。
请你根据所学的物理知识选择合适的器材，设计一个实验进行判断。
（1）实验器材： ；
（2）实验步骤： ；
（3）实验现象与结论： 。
三、综合应用题（共24分）
16．有金属外壳的家用电器要使用三脚插头（如图所示）。该插头插入插座时，与大地相连的是三脚插头中的 （选填“A”“B”或“C”）脚。若B插脚可以使试电笔发光，则B插脚连接的电线是 。
17．《论衡》中有关于用布摩擦过的琥珀吸引轻小的干草和天然磁石吸引铁针的记载。这是因为用布摩擦过的琥珀带了 。如图安徽仝先生不慎眼睛里进了铁屑，铁屑在眼里数月，小诊所治疗无果。仝先生想到了家里的吸铁石，出乎意料的是，吸铁石竟然真的隔着眼皮将铁屑吸住了。他利用了吸铁石具有 的性质。
18．“出淤泥而不染”出自周敦颐的《爱莲说》。荷花之所以出淤泥而不染，就在于荷花的外表有一层蜡质的小突起，具有自洁的功能。若如图的荷叶上小水珠晃动后会合成更大的一滴，这表明分子间存在 ；文中还有“香远益清”，意思是香气远播，越发显得清新芳香。这是 现象。
19．阅读短文，回答问题。
巨磁电阻效应
法国科学家阿尔贝•费尔和德国科学家被得•格木贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。巨磁电阻效应是指某些材料的电阻在磁场中急剧变化的现象，当磁场变大时，电阻急剧减小。这一发现大大提高了磁、电之间信号转换的灵敏度，从而引发了现代硬盘生产的一场革命。
单以读出磁头为例，1994年，IBM公司研制成功了巨磁阻效应的读出磁头，将磁盘记录密度提高了17倍，1995年，宣布制成每平方英寸3GB硬盘面密度所用的读出头，创下了世界纪录，硬盘的容量从4GB提升到了600GB或更高。
（1）巨磁电阻效应大大提高了磁、电之间信号转换的灵敏度，也就是说可以检测出更 （选填“强”或“弱”）的磁场；人们利用巨磁电阻效应可以制造 ；
（2）下图是说明巨磁电阻特性原理的示意图，当闭合开关S1时，电磁铁的N极在它的 端（选填“左”或“右”）；
（3）若图中的S1、S2闭合，并使滑片P向左滑，则GMR的电阻 （选填“变大”、“变小”或“不变”），灯泡的亮度变 （选填“亮”或“暗”）。
20．如图甲是电子积木编成的直升机模型，机身底部装超声波传感器能感知飞机与地面的距离，机身内部有电源，开关闭合后螺旋桨会旋转，手持直升机从近地面处升高到1.2m的过程中，螺旋桨转速逐渐加快，若高度继续增加，螺旋桨转速会减慢，其工作原理如图乙所示，数字电位器能根据接收到超声波传感器传递的高度信息改变其阻值。请在图乙中的坐标图上画出数字电位器阻值R随高度h变化的大致图像。
21．如图是某用电器的插头，由于使用年限过长，导致插头电线的绝缘皮破损，这种情况很容易造成火灾。请解释：电线绝缘皮破损容易造成火灾的原因。
22．2022年北京冬奥会上使用了创可贴大小的体温计（如图甲所示），运动员只需要把体温计“创可贴”贴在皮肤上，体温就会自动测量、上报，一旦超过安全值，防疫人员将在第一时间处理。某物理兴趣小组受此启发，设计了一个皮肤温度检测装置，当检测到温度≥37℃，电压表的示数≤3V时，便发出报警。如图乙所示为该装置的感温区电路图，电源电压恒定，R0为定值电阻，R为热敏电阻，R的阻值与温度t的关系如表所示，电流表的量程为0∼10mA，数字式电压表的量程为0～4V。当检测温度为：33℃时，电压表的示数为3.6V。求：
（1）当电压表的示数为3V恰好报警时，电流表的示数；
（2）电源电压和定值电阻R0的阻值。
23．某品牌酸奶机的部件如图甲所示，工作电路如图乙所示，其中与为电热丝。接入电路，闭合开关、，此时酸奶机的功率为20W；当温度达到42℃时，温控开关自动断开，功率减小到4W，此后设备达到热平衡，温度保持42℃不变（不考虑温度对电热丝阻值的影响）。
（1）求该酸奶机电热丝的阻值；
（2）若加热时的效率为75%，求将240g的混合牛奶（鲜奶和酸奶的混合物）从22℃加热到42℃需要的时间；［混合牛奶的比热容为］
参考答案与解析
1．C
【解答】A．根据生活实际可知，家庭电路的电压是220V，故A不符合题意；
B．根据生活实际可知，手电筒中的电流约为0.2A，故B不符合题意；
C．根据生活实际可知，日光灯的电流约为150mA，故C符合题意；
D．根据生活实际可知，人体的安全电压是不高于36V，故D不符合题意。
故选C。
2．D
【解答】ABC．橡胶皮、黑胶带、塑料皮不容易导电，属于绝缘体，故ABC不符合题意；
D．铜线芯容易导电，属于导体，故D符合题意。
故选D。
3．C
【解答】超导现象是某些物质在温度很低时电阻变为零的现象，超导体可以用来制作输送电能的导线，大大降低电能损失，不能用来制作电炉的发热丝、白炽灯的灯丝、电热毯的发热丝，因为这些都需要通过电热丝发热来工作；故C符合题意，ABD不符合题意。
故选C。
4．D
【解答】A．安全用电的原则是：不接触低压带电体，不靠近高压带电体；所以不可以在高压线下钓鱼，故A不符合题意；
B．当家庭电路中接入多个大功率的用电器时，会使得干路中的电流变大，超过电路的负荷而发生危险，故B不符合题意；
C．接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，图中的开关接在了灯泡和零线之间，故C不符合题意；
D．发现有人触电，首先要切断电源，或用干木棒把电线挑开，然后根据具体情况，进行相应的救治，故D符合题意。
故选D。
5．C
【解答】1820年丹麦的物理学家奥斯特发现电流周围存在磁场；1831年英国物理学家法拉第法拉第发现了电磁感应现象；伽利略发现了单摆的等时性；1820年法国物理学家安培发现了电流间的相互作用力，并提出了著名的安培定律；因此世界上第一个发现电与磁之间联系的科学家是奥斯特；故C符合题意，ABD不符合题意。
故选C。
6．B
【解答】门禁系统有两种识别启动方式，只要其中一种方式识别成功，则相应开关闭合，说明两种识别方式各自可独立运行且互不影响，所以两个开关应该并联，然后与电动机串联，这样两个开关都可以单独控制电动机。故B符合题意，ACD不符合题意。
故选B。
7．C
【解答】A．采用氢燃料是利用氢的热值大，完全燃烧相同质量的燃料，氢燃料释放的热量更多。故A错误；
B．氢能源汽车工作过程中，氢燃料电池提供电能，将化学能转化为电能。故B错误；
C．热值是燃料的一种属性，与燃料的质量无关。所以氢能源汽车工作过程中，剩余氢的热值不变。故C正确；
D．热机效率是指用来做有用功的能量与燃料完全燃烧放出的能量之比，与燃料的热值无关。故D错误。
故选C。
8．D
【解答】A．电能表是测量用电器消耗电能多少的仪器，故A错误；
B．月初电能表的读数是，月末电能表的读数是，所以消耗电能为
故B错误；
C．10A表示的是电能表的标定电流，故C错误；
D．表示电路中用电器每消耗的电能，指示灯闪烁1600次，所以当指示灯闪烁32次时，消耗的电能为
消耗的功率为
故D正确。
故选D。
9．D
【解答】AC．开关S接触2、3触点时，电路中只有R1接入电路，所以电路中的电流为
故AC不符合题意；
BD．开关S接触3、4触点时，电热丝R1、R2并联接入电路，根据并联电路电阻公式，可计算得到
故D符合题意，B不符合题意；
故选D。
10．D
【解答】A．由图乙可知，环境温度为时，热敏电阻阻值是200Ω，故A错误；
B．由图乙可知，温度为时，热敏电阻的阻值最大
此时电压表的示数最小，此时电路中的电流
电压表的最小示数
故B错误；
C．因串联电路中各处的电流相等，所以，由可知，当电压表V示数越小时，电路中的电流越小，由可知，电路中的总电阻越大，因串联电路中总电阻等于各分电阻之和，所以，热敏电阻的阻值越大，由图乙可知，环境的温度越低，故C错误；
D．当电压表的示数
时，电路允许测量的温度最高，此时电路中的电流
电路中的总电阻
热敏电阻的阻值
由图象可知，此电路允许的最高环境温度为，故D正确。
故选D。
11． 不是 1∶3 0.6
【解答】（1）[1]如图所示，乙元件的图像不是一条清晰的直线，电压与电流之比是变化的，故乙元件不是定值电阻。
（2）[2]若甲、乙元件并联后，接到1.5V的电压下，通过甲的电流为0.3A，通过乙的电流为0.1A，甲、乙电阻之比为
[3]甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，元件甲两端的电压为1V，元件乙两端的电压为2V，甲、乙两元件消耗总功率是
12． 移动滑动变阻器的滑片 2.5 正常 0.75 小于
【解答】（1）[1]滑动变阻器的接入需要一上一下，滑片向左移动时灯泡变亮，说明滑动变阻器接入电路的阻值变小，故将滑动变阻器左下接线柱与灯泡右端接线柱相连，如图所示：
（2）[2]发现小灯泡没有发光，电流表有示数，说明电路是通路，仅仅是小灯泡的实际功率太小，导致灯泡不发光，故需要移动滑动变阻器的滑片。
（3）[3][4][5]小灯泡的额定电压为2.5V，为测量小灯泡的额定功率，应该让小灯泡正常发光，应缓慢调节滑片使电压表示数为2.5V，小灯泡的额定功率
（4）[6]当小灯泡两端电压为2V时，实际电流小于额定电流，故实际功率小于额定功率。
13． 连接电路时，开关没有断开 电流表的正负接线柱接反了 最左端 最右端
【解答】（1）[1]将电流表与定值电阻串联后再与滑动变阻器并联，滑动变阻器上下各选一个接线柱串联在电路中，如下图所示
（2）[2]连接电路时，开关应该断开，若在连接实物时，刚接好最后一根导线，电流表指针就偏转了，说明连接电路时，开关没有断开。
[3]电流表指针向着零刻度线左侧发生偏转，说明电流表的正负接线柱接反了。
（3）[4]由图甲可知，电流表选用小量程，电流表示数如图乙所示，电流表分度值，其示数为。
[5]之后将电流表接在干路上，指针偏转刚好与图乙相同，根据并联电路电流特点，干路电流大于支路电流，说明此时电流表选用大量程，分度值，其示数为；因电路的连接关系没有改变，各电阻的大小和通过的电流不变，根据并联电路电流的规律，通过滑动变阻器的电流为
（3）[6][7][8][9]丙图中：在步骤①中，当滑片在最左端时，此时电路中只有工作，则有电源电压；在步骤②中，当滑片在最右端时，滑动变阻器的阻值最大为R，此时R与串联工作，则电源电压
由于电源电压不变，即
解得
丁图：在步骤①中，当滑片在最左端时，滑动变阻器的最大阻值和待测电阻并联接入电路，电流表测干路电流；在步骤②中，当滑片在最右端时，滑动变阻器的阻值最大为R，此时电路为滑动变阻器的简单电路，电流表测通过滑动变阻器的电流，根据欧姆定律可知电源电压，根据并联电路电流规律可知通过待测电阻的电流
并联电路各支路两端电压相等，根据欧姆定律可得待测电阻的阻值为
14． 铜锌作极板材料的橙子电池 有关 表中极板距离、极板与水果接触面积不变的同一水果，插入的极板材料种类不同，水果电池的电压大小不同 水果电池的电压大小与水果的软硬程度（或汁水多少）有关
【解答】①[1]如图所示，他们在水果中插入金属片制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，根据控制变量法和实验记录上表所列不同水果电池中提供电压数据可知，所能提供电压最大的是铜锌作极板材料的橙子电池。
②[2]保持两块极板之间的距离、水果的种类、极板与水果的接触面积不变，只改变两极板材料的种类，由实验记录表中数据知，测量的电压不同；可以以得出结论：保持两块极板之间的距离、水果的种类、极板与水果的接触面积不变，两块极板之间的电压大小与两极板材料种类有关。
[3]判断的依据是实验记录表中极板距离、极板与水果接触面积不变的同一水果，插入的极板材料种类不同，水果电池的电压大小不同。
③[4]小嘉将橙子挤软，使其出汁更多，再次测量该“水果电池”的电压，发现电压表指针偏转角度更大，根据控制变量法得，由此可提出的科学猜想是水果电池的电压大小与水果的软硬程度（或汁水多少）有关。
15． 见解析 见解析 见解析
【解答】（1）[1]需要的器材：气球、细线、丝绸、玻璃棒。
（2）[2]步骤：将摩擦过的气球用细线吊起，用丝绸摩擦的玻璃棒靠近气球的一端，观察是相互排斥还是相互吸引。
（3）[3]实验现象与结论：若相互排斥，则说明摩擦过的气球带正电；若相互吸引，则说明摩擦过的气球带负电。
16． A 火线
【解答】[1][2]三脚插头最上面的A脚与用电器的金属外壳相连，能使家用电器的金属外壳先接地，人不会因为用电器漏电触电；火线使试电笔发光，B插脚可以使试电笔发光，则B插脚连接的电线是火线。
17． 电荷##电 吸引铁钴镍等物质
【解答】[1]不同物质相互摩擦，电子会发生转移，得到电子的物质带负电，失去电子的物质带正电，带电体可以吸引轻小物体。琥珀因和布摩擦而带电，所以可以吸引轻小的干草。
[2]吸铁石是磁体，具有磁性，可以吸引铁钴镍等物质，所以仝先生可以通过吸铁石隔着眼皮将铁屑吸住。
18． 引力 扩散
【解答】[1]分子间存在相互作用的引力和斥力，荷叶上小水珠晃动后会合成更大的一滴，这表明分子间存在引力。
[2]“香远益清”是由于分子的无规则运动产生的，是扩散现象。
19． 弱 硬盘读出磁头 左 变小 亮
【解答】（1）[1]根据材料可知，巨磁电阻效应大大提高了磁、电之间信号转换的灵敏度，也就是说可以检测出更弱的磁场。
[2]根据材料可知，1994年，IBM公司研制成功了巨磁阻效应的读出磁头，将磁盘记录密度提高了17倍，故人们利用巨磁电阻效应可以制造硬盘读出磁头。
（2）[3]由图可知，电流从电磁铁的右端流入，左端流出，根据安培定则可知，电磁铁的左端为N极，右端为S极。
（3）[4]如果闭合S1、S2，并使滑片向左滑动，左侧电路中的电阻减小，根据欧姆定律可知，左侧电路中的电流变大，电磁铁的磁性增强。巨磁电阻（GMR）与周围的磁场有关，且巨磁电阻的阻值随磁场的增强而明显减小，故GMR的电阻变小。
[5]右图中，由于巨磁电阻（GMR）的阻值减小，则右侧电路中的总电阻减小，根据可知，电流增大，由电功率的推导式可知，灯泡的实际功率变大，灯泡的亮度变亮。
20．
【解答】由题意可知，当直升机从近地面处升高到1.2m的过程中，螺旋桨速度逐渐加快，说明通过直升机的电动机的电流增大，根据欧姆定律知，电路的电阻减小；若高度继续增加，螺旋桨转速会减慢，说明通过直升机的电动机的电流减小，根据欧姆定律知，电路的电阻增大。所以数字电位器阻值先减小后增大，如下图所示
21．见解析
【解答】电线的绝缘皮被磨破之后可能发生短路，此时电路中的电流过大，根据Q＝I2Rt可知，在电阻和通电时间一定时，导线上的电流越大，产生的电热越多，使得导线的温度急剧升高，很容易造成火灾。
22．（1）0.0075A；（2）6V，400Ω
【解答】解：（1）由图乙可知，闭合开关，两电阻串联接入电路，电压表测热敏电阻两端的电压，电流表测电路的电流，由表格可知当检测温度为37℃时，热敏电阻的阻值为400Ω，由题意可知此时电压表示数为3V，根据欧姆定律可得此时通过电路的电流为
（2）由表格可知当检测温度为33℃时，热敏电阻的阻值为600Ω，根据欧姆定律可得此时通过电路的电流为
串联电路各处电流相等，串联电路总电压等于各部分电压之和，根据欧姆定律结合定值电阻的阻值不变，则有
解得：U＝6V，R0＝400Ω。
答：（1）当电压表示数为3V恰好报警时，电流表的示数为0.0075A；
（2）电源电压为6V，定值电阻R0的阻值为400Ω。
23．（1）；（2）
【解答】解：（1）由电路图可知，S1、S2均闭合时，两个电阻并联，电路总电阻较小，由 可知，电功率较大，为加热挡；S1闭合、S2断开时，电路总电阻较大，由可知，电功率较小，为保温挡，由并联电路的特点可知，R2的功率
R2的阻值
（2）酸奶吸收的热量
酸奶机消耗的电能
酸奶机的加热时间
答：（1）该酸奶机电热丝的阻值为3025Ω；
（2）将240g的混合牛奶从22℃加热到42℃需要的时间为800s。
水果
极板材料（A-B）
苹果
梨
橙子
菠萝
铁-锌
0.55V
0.40V
0.70V
0.50V
铜-铁
0.60V
0.50V
0.78V
0.55V
铜-锌
0.95V
0.90V
1.05V
1.00V
t/℃
33
34
35
36
37
38
39
40
41
42
R/Ω
600
550
500
450
400
350
300
250
200
150
